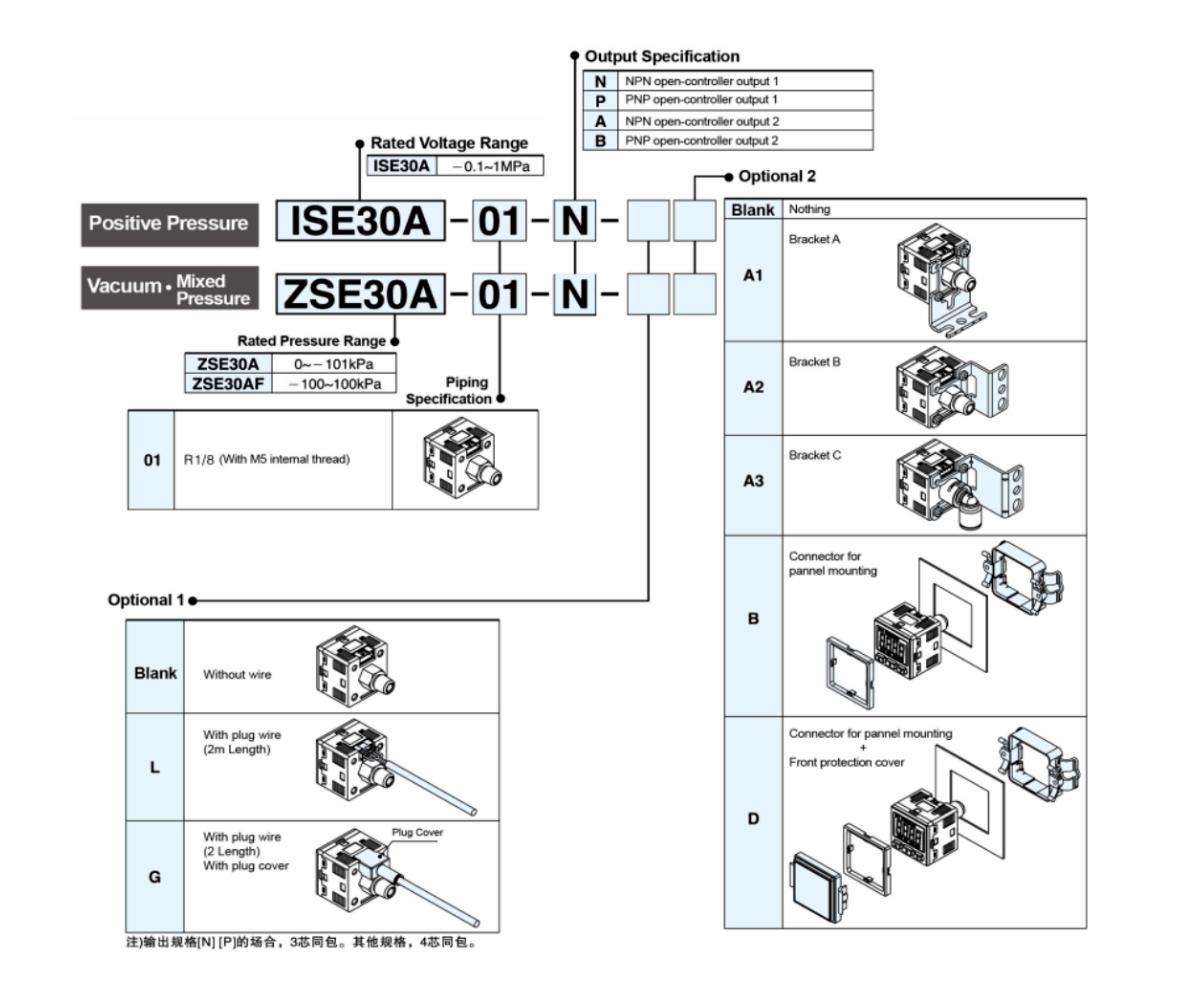

| Модель | ZSE30AF
(Смешанное давление) | ZSE30A (давление вакуума) | ИСЕ30А
(Положительное давление) |
| Диапазон номинального давления | -100,0~100,0кПа | 0~-101кПа | 0,0~1,000МПа |
| Установить диапазон давления | -101,0~101,0кПа | -101,3~10,0 кПа | -0,100~1,000МПа |
| Устойчивый к давлению | 300 кПа | 1,5 МПа |
| жидкость | Воздух, некоррозионный, негорючий |
| Установленная минимальная шкала единиц измерения давления | кПа | 0.1 | - |
| МПа | - | 0.001 |
| кгс/см² | 0.001 | 0.01 |
| бар | 0.001 | 0.01 |
| пси | 0.01 | 0.1 |
| дюйм ртутного столба | 0.1 | - |
| мм рт.ст. | 1 | - |
| Напряжение | От 12 до 24 В постоянного тока ±10 %, пик пульсаций ниже 10 % |
| Потребляемый ток | ≤40 мА ниже (без нагрузки) |

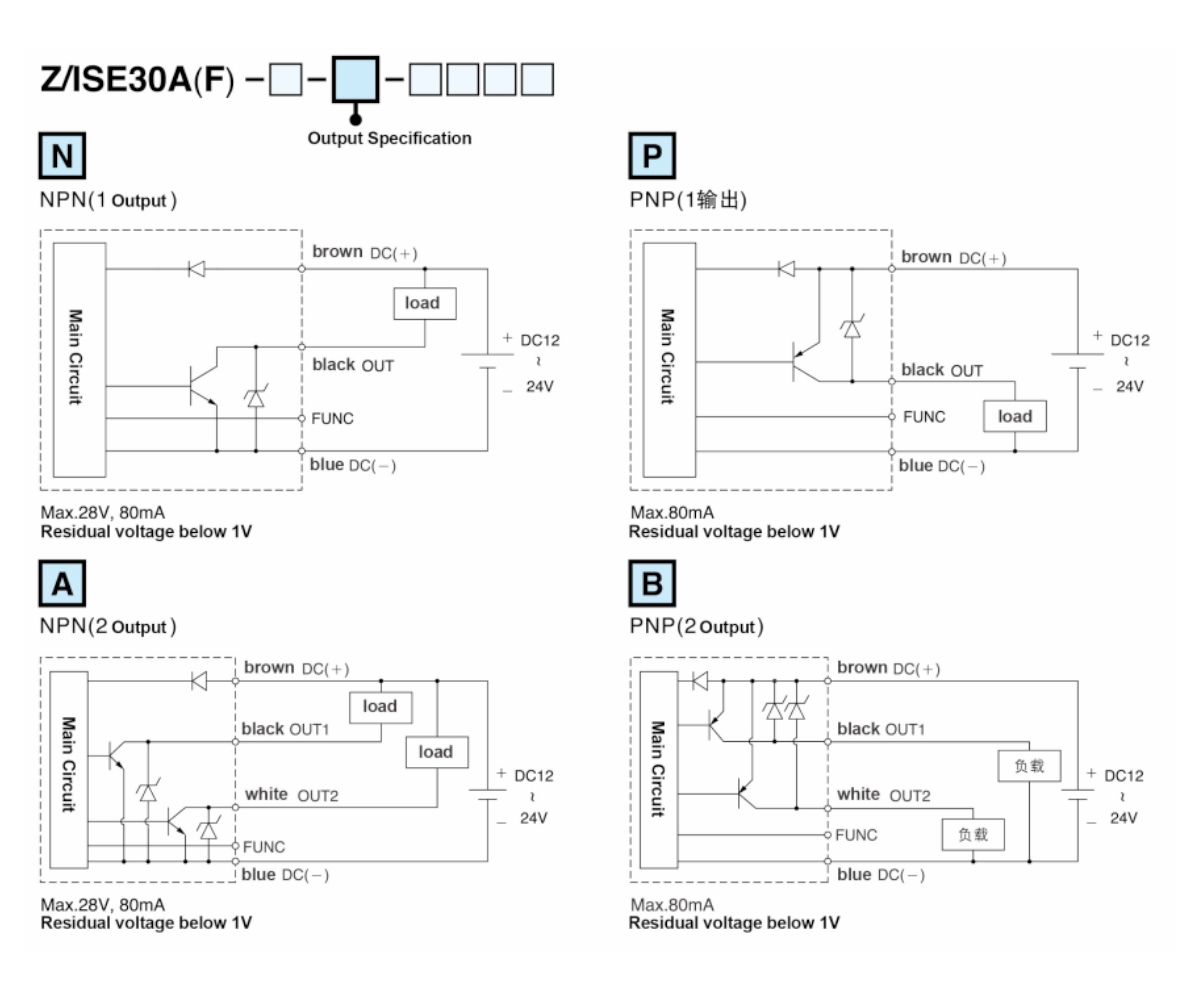

| Переключить выход | 2 выхода NPN с открытым контроллером 2 выхода PNP с открытым контроллером
Макс. ток нагрузки: 125 мА Макс. ток нагрузки: 125 мА
Макс. напряжение питания: 30 В постоянного тока Макс. напряжение питания: 24 В постоянного тока
Внутреннее падение давления: на 1,5 В ниже Внутреннее падение давления: на 1,5 В ниже |
Точность повторения
| ±0,2% полной шкалы. ±1 цифра ниже |
| Дифференциал | Модель настройки одной точки | Регулируемый(*1) |
| Дифференциал Mode Window |
| Режим сравнения окон |
| Время реакции | ≤2,5 мс (функция предотвращения неправильной работы: 25 мс, 100 мс, 250 мс,
500 мс, 1000 мс, 1500 мс опционально) |
| Защита выхода от короткого замыкания | Да |

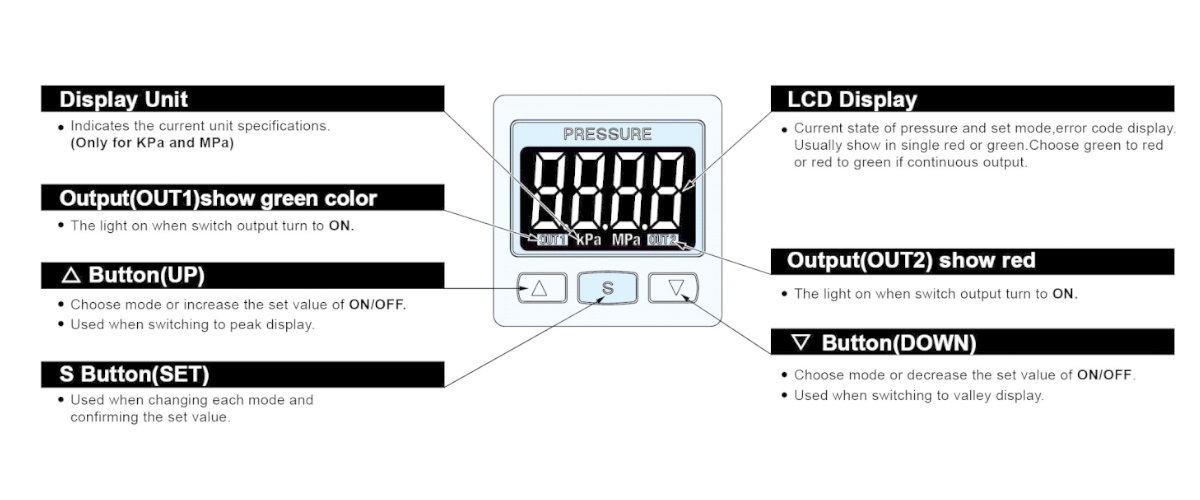

| Дисплей | 3-х цветной (красный/зеленый/оранжевый) дисплей (частота выборки: 5 раз в секунду) |
| Дисплей Accuracy | ≤±2% полной шкалы ±1 цифра (температура окружающей среды: 25±3℃) |
| Световой индикатор действия | Оранжевый цвет (индикатор 1 и 2) OUT1 OUT2 |
Линейный аналоговый выход
[Выходное напряжение(*2)] | Выходное напряжение: 1 ~ 5 В≤±2,5% полной шкалы. (Номинальный диапазон давления)
Линейность: ≤±1%FS.
Выходное сопротивление около 1 кОм |
Линейный аналоговый выход
[Выходное напряжение(*3)] | Выходной ток: 4 ~ 20 мА≤±2,5% полной шкалы. (Номинальный диапазон давления)
Линейность: ≤±1%FS.
Максимальное сопротивление нагрузки: 300 Ом (напряжение 12 В)
600 Ом (напряжение 24 В)
Минимальное сопротивление нагрузки: 50 Ом |
Экологическая
Устойчивый | Уровень защиты | IP40 |
| Температура окружающей среды | Действие: 0 ~ 50 ℃, сохранение: -10 ~ 60 ℃ (без росы и незамерзания) |
| Влажность окружающей среды | Действие и экономия: 35~85% относительной влажности (без росы) |
| Устойчивый к давлению | 1000 В переменного тока, 1 минута (между проводами и пластиковым корпусом) |
Сопротивление изоляции | 500 МОм выше (500 В постоянного тока) (между выводами и пластиковым корпусом) |
| Устойчивость к вибрации | Комплексная амплитуда 1,5 мм, каждую минуту 10–55–10 Гц, 2 часа в каждом направлении (X,Y,Z) |
| Противоударный | 100 м/с²(10G)3 часа в каждом направлении(X,Y,Z) |
| Температурные характеристики | ≤±2,5% F.S. Сравните эталонную температуру 25 ℃ (от 0 до 50 ℃) |

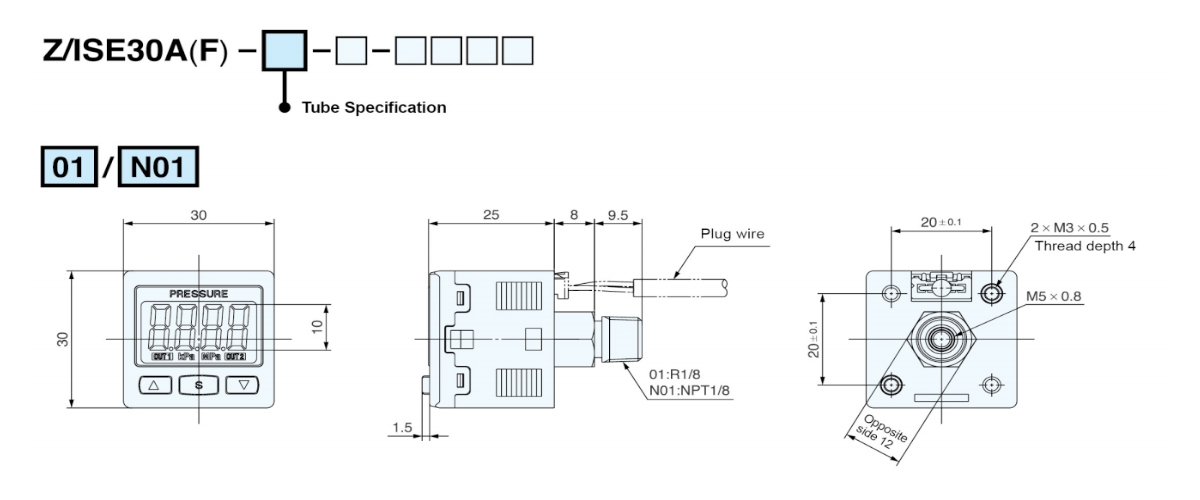

| Диаметр соединения | R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| Характеристики проводов | Маслостойкая проволока из ПВХ (0,15 мм²) |
| Вес | Около 80 г (включая провод длиной 2 метра) |
Примечание: 1. В режиме одноточечной настройки и режиме сравнения окон можно регулировать отклонение в пределах 1–8 цифр.
2. При выборе выхода напряжения токовой выход отсутствует. Можно выбрать только один из двух типов вывода.
3. При выборе токового выхода выходное напряжение отсутствует. Можно выбрать только один из двух типов вывода. |
