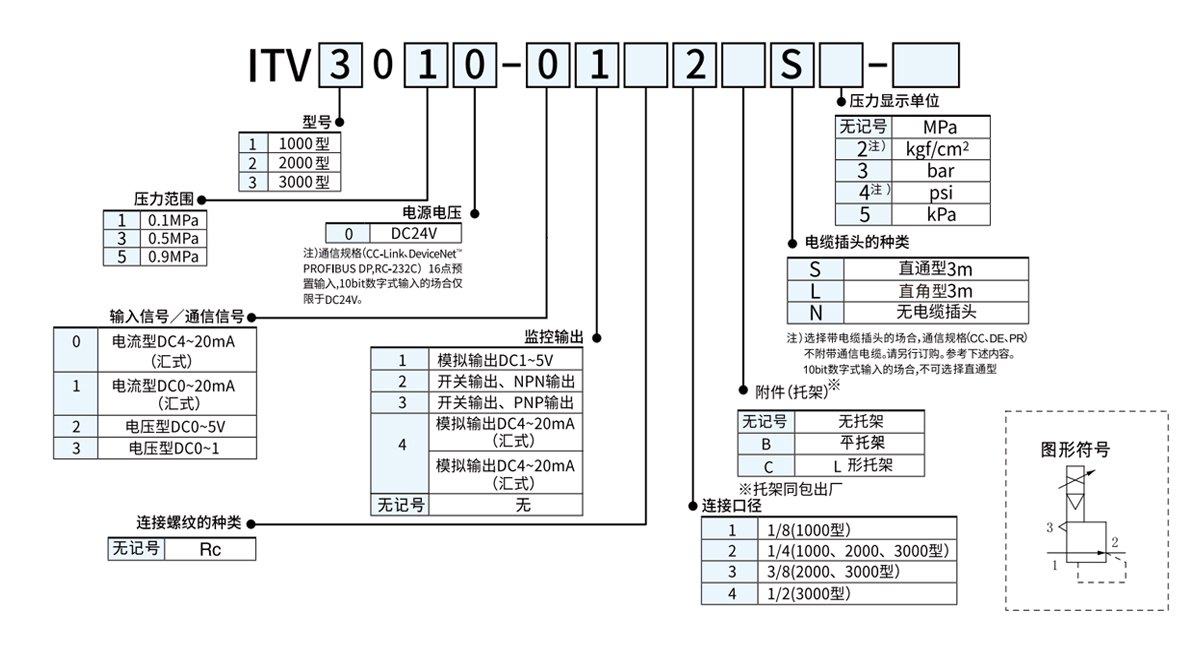

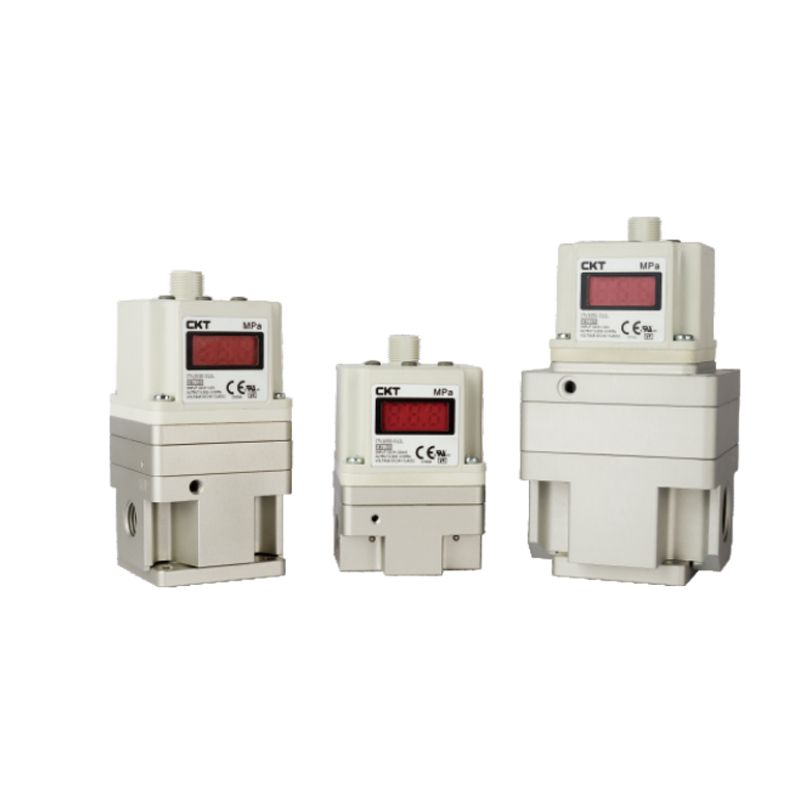

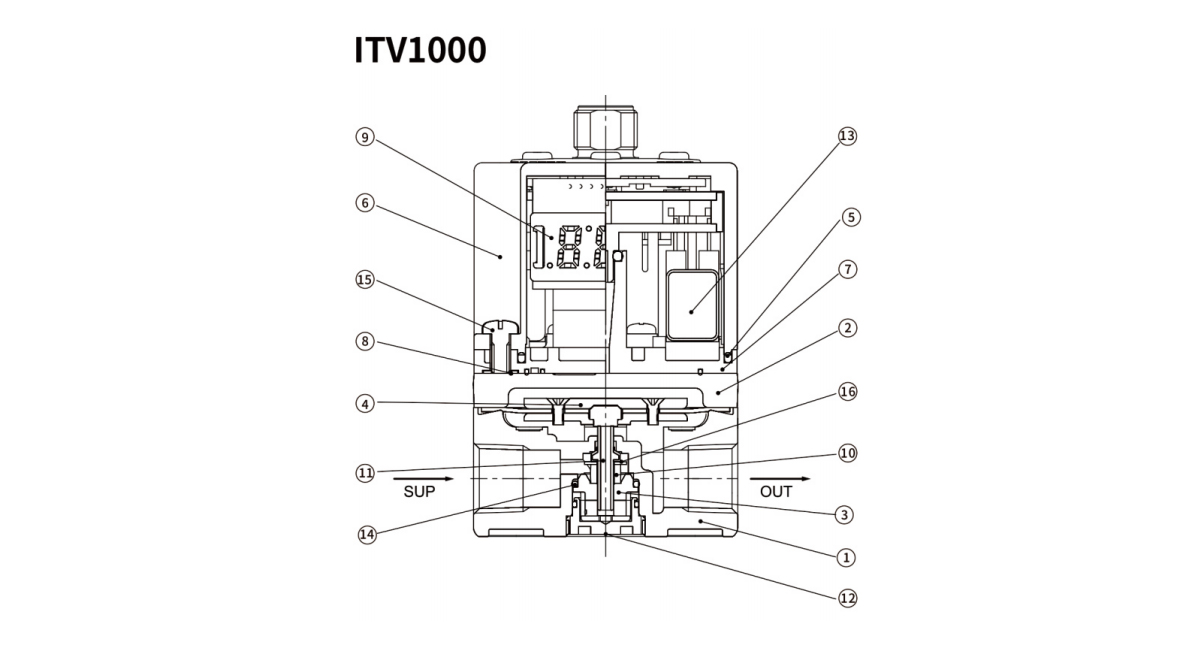

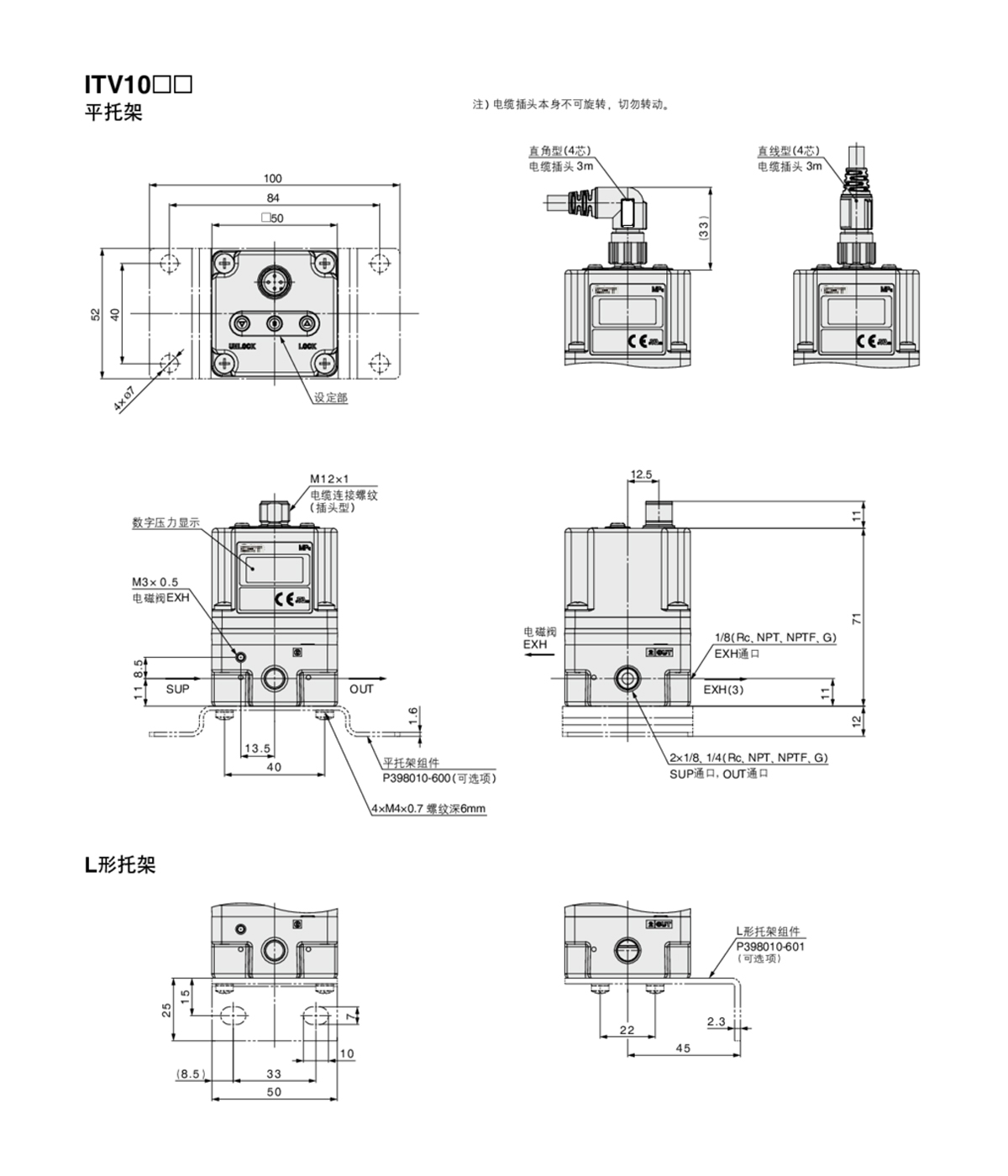

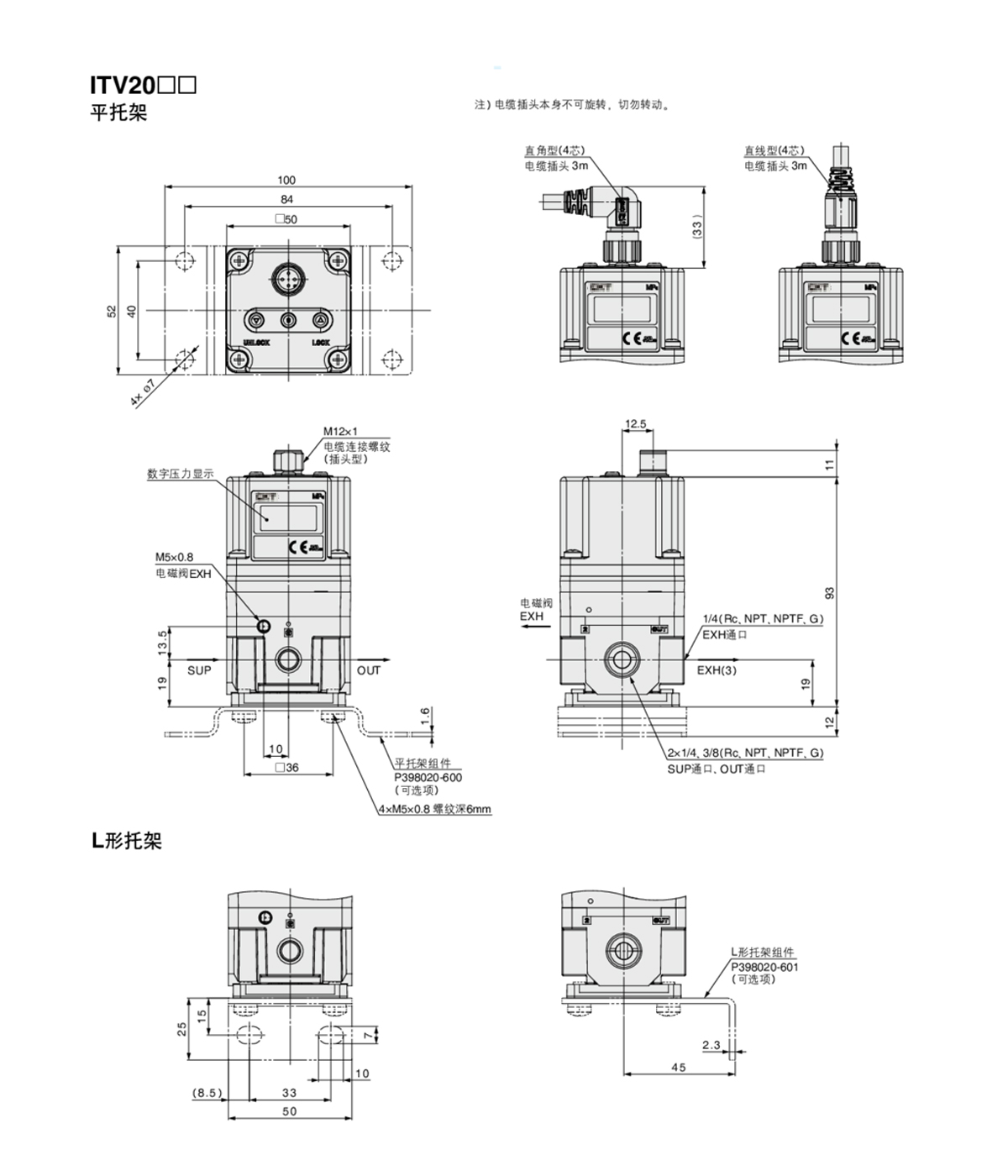

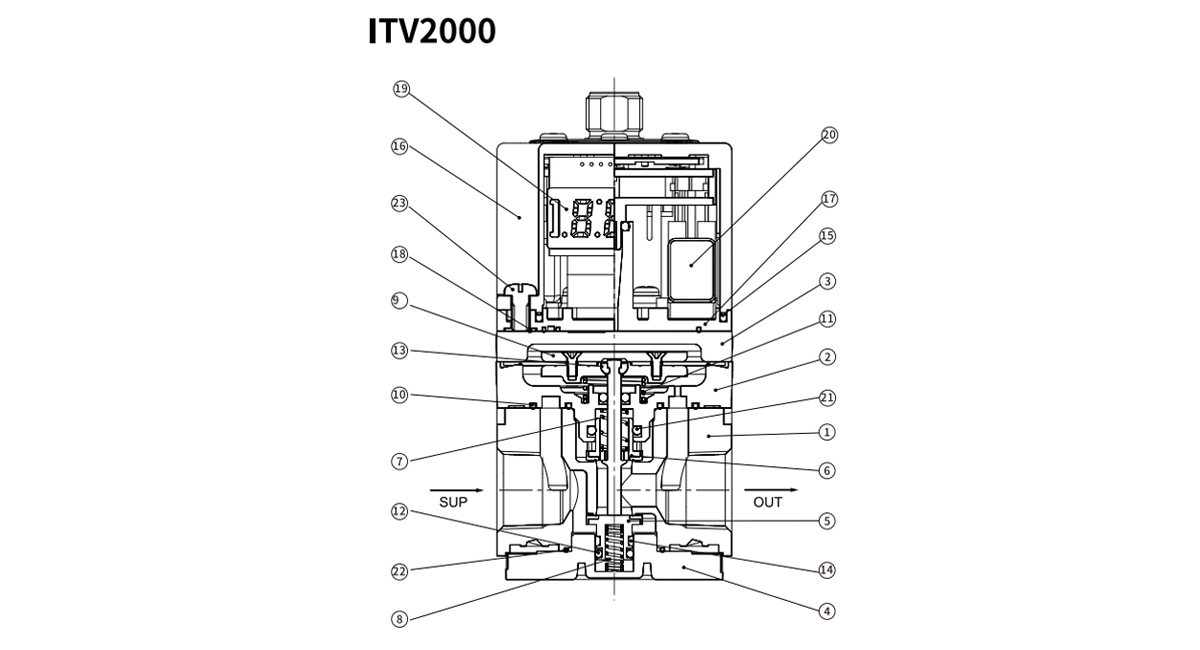

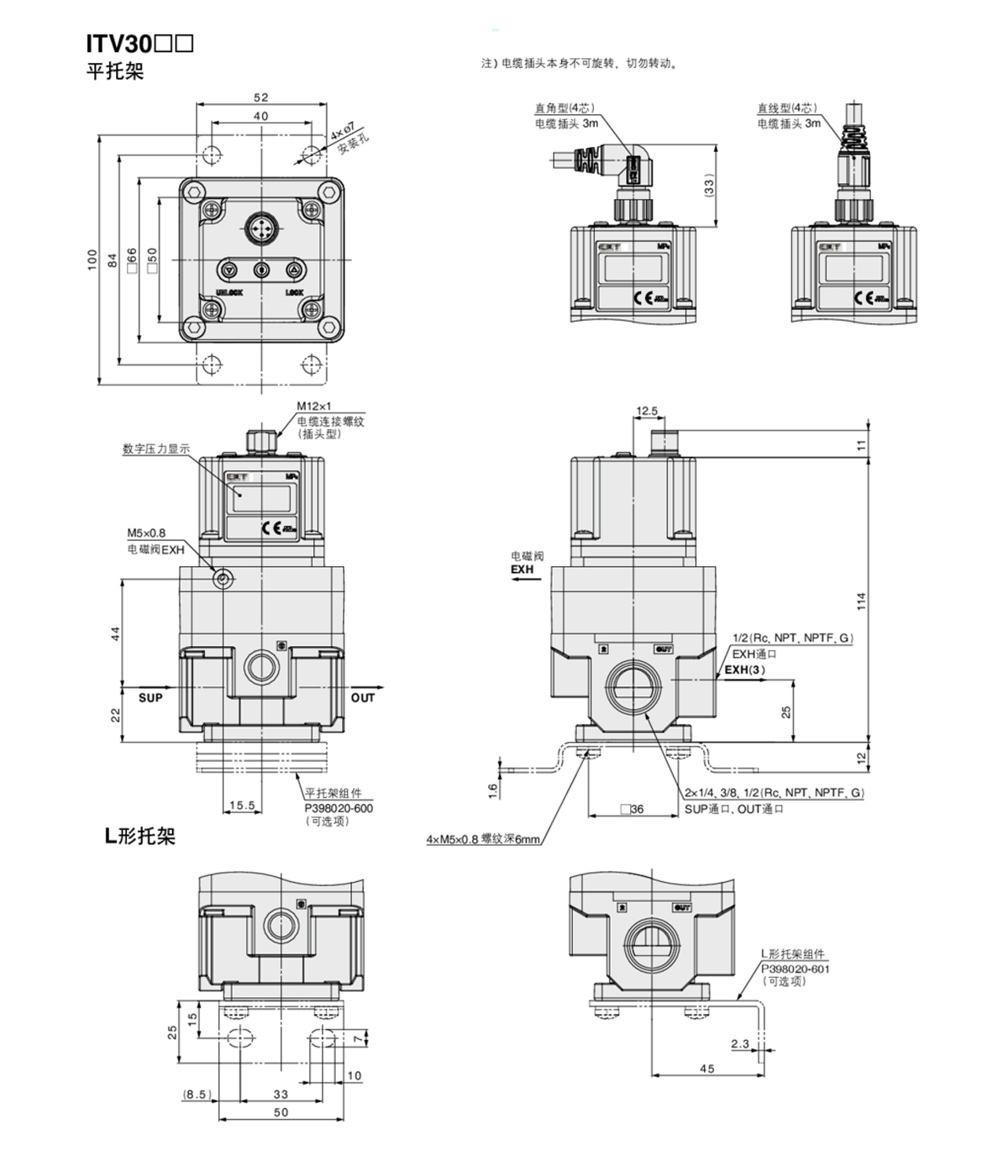

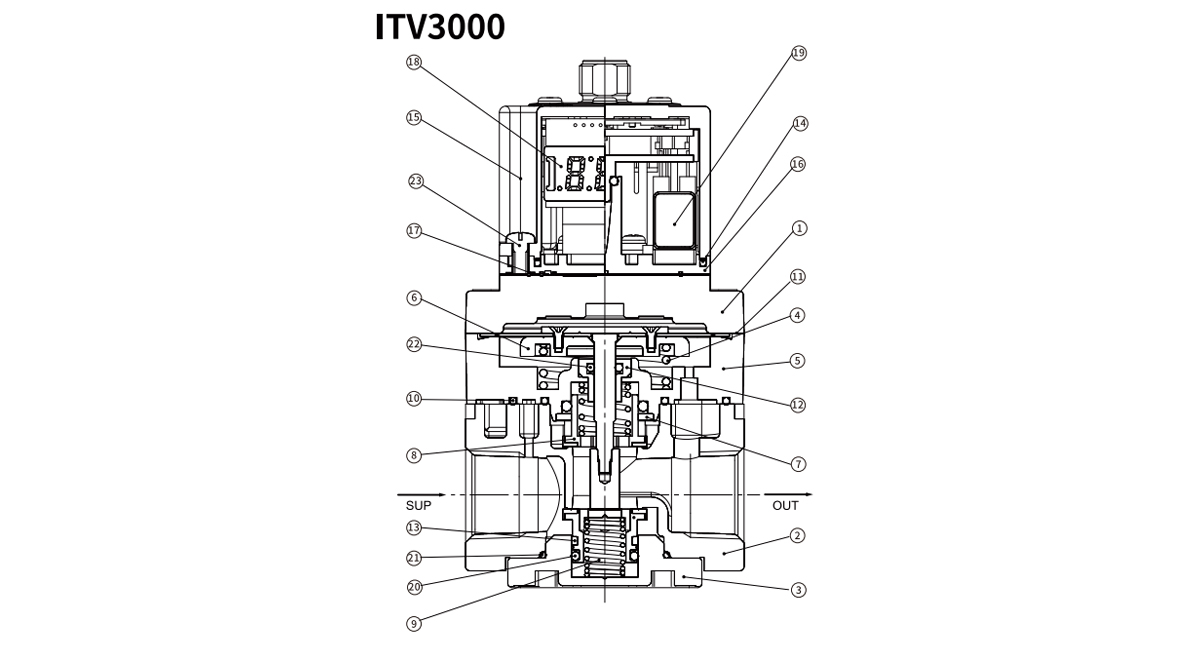

| Модель | ITV1010 | ITV103□ | ITV105□ |
| ИТВ2010 | ITV203□ | ITV205□ |
| ITV3010 | ITV303□ | ITV305□ |
| Минимальное давление подачи | Давление срабатывания 0,1 МПа |
| Максимальное давление подачи | 0,2 МПа | 1,0 МПа |
| Установленный диапазон давления Примечание 1) | 0,005~0,1МПа | 0,005~0,5МПа | 0,005~0,9МПа |
| Источник питания | Напряжение | 24 В постоянного тока ± 10%, 12 ~ 15 В постоянного тока |
| Текущее потребление | Источник питания voltage DC24V type: 0.12A or less
Источник питания voltage DC12~15V type: 0.18A or less |
| Входной сигнал Примечание 9) | Тип тока Примечание 2) | 4–20 мА постоянного тока, 0–20 мА постоянного тока (конвергентный) |
| Напряжение type | 0~5 В постоянного тока, 0~10 В постоянного тока |
| Предустановленный тип входа | 4 точки (-COM), 16 точек (без полярности COM) |
| Тип цифрового входа | 10-битный (параллельный) |
| Входное сопротивление | Текущий тип | Ниже 250 Ом Примечание 5) |
| Напряжение type | Примерно 6,5 кОм |
| Предустановленный тип входа | Источник питания voltage DC24V type: approx. 4.7kΩ
Источник питания voltage DC12V type: approx. 2.0kΩ |
| Тип цифрового входа | Примерно 4,7 кОм |
| Выходной сигнал Примечание 3) (Выход мониторинга) | Аналоговый выход | 1–5 В постоянного тока (выходное сопротивление: около 1 кОм)
4–20 мА постоянного тока (выходное сопротивление: 250 Ом или менее)
Точность вывода в пределах ±6% полной шкалы. |
| Выход переключателя | Выход с открытым коллектором NPN: максимум 30 В, 80 мА.
Выход PNP с открытым коллектором: максимум 80 мА |
| Линейность | В пределах ±1% от полной шкалы |
| Задержка | В пределах 0,5% от полной шкалы |
| Повторяемость | В пределах ±0,5% от полной шкалы |
| Чувствительность | В пределах 0,2% от полной шкалы |
| Температурные характеристики | В пределах ±0,12% от полной шкалы на градус Цельсия. |
| 4 Индикация выходного давления | Точность | ±2% от полной шкалы ±1 цифра |
| Минимальная единица | МПа: 0,001; кгс/см2: 0,01; бар: 0,01; фунт на квадратный дюйм: 0,1–5); кПа: 1 |
| Температура окружающей среды и температура жидкости | от 0 до 50°C (без конденсации) |
| Степень защиты | IP65 |
| Вес Примечание 9 Примечание 10) | ITV10□0 | Примерно 250 г |
| | Примерно 350 г |
| | Примерно 645 г |

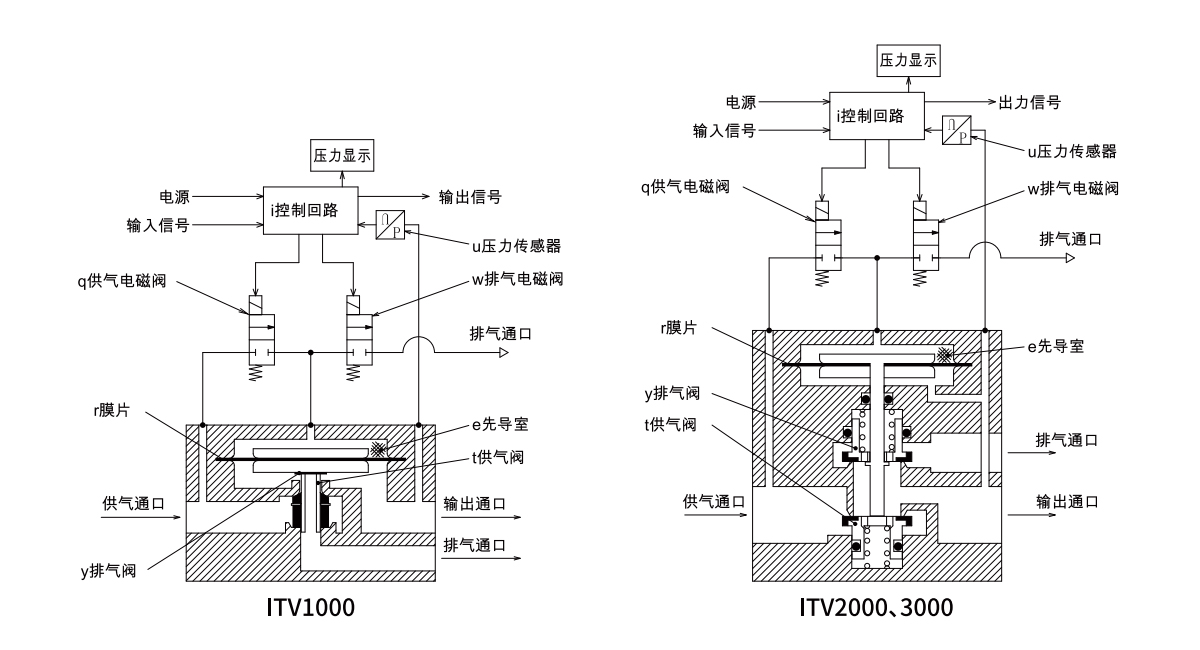

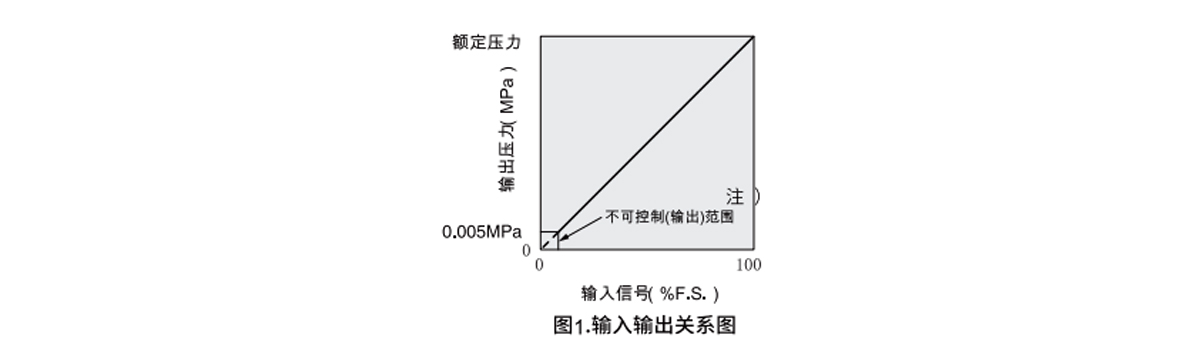

Примечание 1) Взаимосвязь между заданным давлением и входным сигналом см. на рисунке 1. Поскольку каждое отображение давления отличается, максимальное заданное давление будет разным. См. стр. 58.
Примечание 2) 2-проводной сигнал постоянного тока 4–20 мА использовать нельзя. Требуемое напряжение источника питания (24 В постоянного тока или 12–15 В постоянного тока).
Примечание 3) Выберите либо аналоговый выход, либо релейный выход. Кроме того, при выборе выхода переключателя можно выбрать выход NPN или выход PNP. При измерении аналогового выхода ITV 1–5 В постоянного тока с сопротивлением нагрузки 100 кОм или менее точность аналогового выхода мониторинга может не достигать ±6 % (полная шкала). Если вам требуется точность ±6%, проконсультируйтесь с нами отдельно. Кроме того, это не влияет на выходное давление 0.
Примечание 4) Нулевое значение, настройка полной шкалы и цифровые настройки заданного типа устанавливаются, начиная с наименьшей единицы измерения выходного давления (например, от 0,001 до 0,500 МПа). Кроме того, устройство не может быть переключено.
Примечание 5) Значения не включают условия цепи сверхтока. При рассмотрении цепей максимального тока входное сопротивление изменяется в зависимости от входного тока. Для входного тока 20 мА постоянного тока входное сопротивление составляет 350 Ом или менее.
Примечание 6) Вышеуказанные характеристики применимы только к статическим условиям. Когда воздух потребляется на стороне выхода, давление может колебаться. |
