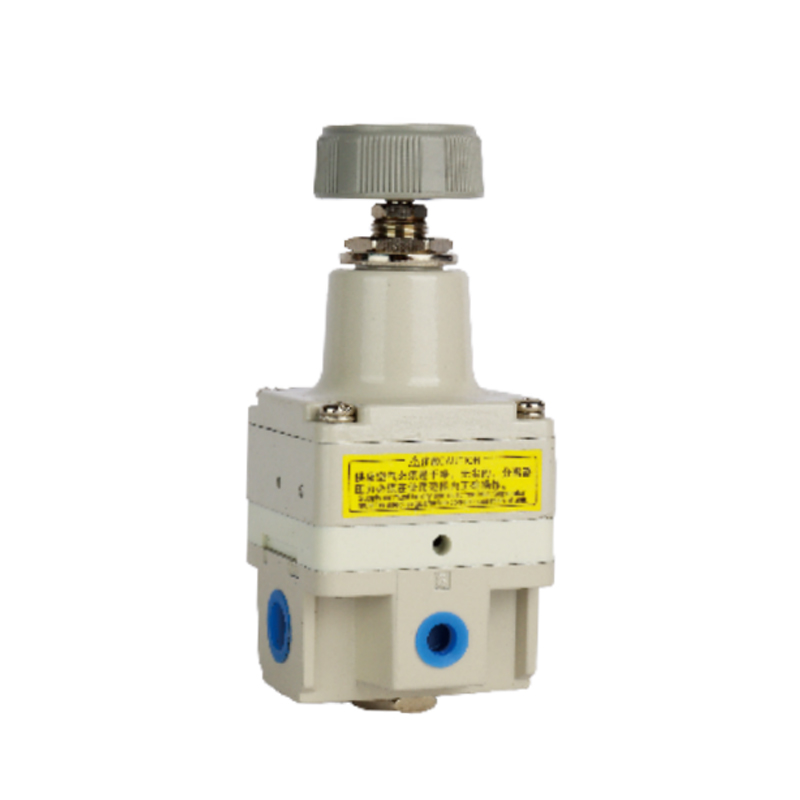

Прецизионный редукционный клапан серии IR
  • Прецизионный редукционный клапан серии IR
Прецизионный регулятор

Прецизионный редукционный клапан серии IR

Прецизионный редукционный клапан серии IR предназначен для высокоточного регулирования давления в промышленных жидкостных системах. Он обеспечивает стабильное выходное давление благодаря оптимизированной конструкции и является основным элементом управления прецизионными пневматическими и гидравлическими контурами.

1. Отличная стабилизация давления.

Динамическая конструкция сердечника клапана и конструкция дросселирования работают вместе, обеспечивая очень небольшое отклонение выходного давления от заданного значения; Динамическая реакция на колебания давления на выходе происходит быстро, что значительно оптимизирует точность управления системой.

2. Отличная адаптируемость к условиям работы.

В условиях колебаний входного давления или изменения шага потока его механизм компенсации давления-расхода может эффективно поддерживать постоянство выходного давления и обеспечивать непрерывную и стабильную работу системы.

3. Широкий диапазон пропускной способности.

Конфигурация проточного канала оптимизирована гидродинамикой для поддержания линейных характеристик давления в номинальном диапазоне расхода, уменьшения влияния колебаний нагрузки на характеристики стабилизации давления и адаптации к динамическим условиям работы.

4. Модульная интегрированная конструкция.

Он обеспечивает многоосные монтажные интерфейсы и встроенные конструкции кронштейнов, поддерживает интеграцию клапанного блока или независимое развертывание, значительно упрощает конструкцию газового тракта и улучшает использование пространства.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Модель Базовый тип Тип с воздушным управлением
    ИР10□0 IR20□0 ИР30□0 ИР2120 ИР3120
    Максимальное давление подачи МАКС.1,0 МПа
    Минимальное давление питания Примечание 1) Установленное давление 0,05 МПа Давление срабатывания 0,1 МПа Установленное давление 0,05 МПа Давление срабатывания 0,1 МПа
    Установить диапазон давления
    ИР1000:
    0,005~0,2МПа
    ИР1010:
    0,01~0,4МПа
    ИР1020:
    0,01~0,8МПа
    ИР2000:
    0,005~0,2МПа
    ИР2010:
    0,01~0,4МПа
    ИР2020:
    0,01~0,8МПа
    ИР3000:
    0,01~0,2МПа
    ИР3010:
    0,01~0,4МПа
    ИР3020:
    0,01~0,8МПа     		0,01~0,8МПа 0,01~0,8МПа
    Входное сигнальное давление Примечание 2) —— 0,01~0,8МПа 0,01~0,8МПа
    Чувствительность Примечание 3)) В пределах 0,2% от полной стоимости
    Примечание по повторяемости 3) В пределах ±0,5% от полной шкалы
    Примечание о линейности 4) —— В пределах ±1% от полной шкалы
    Расход воздуха Примечание 5)
    (при давлении питания 1,0 МПа)     		В пределах 4,4 л/мин (ANR) В пределах 4,4 л/мин (ANR) В пределах 11,5 л/мин (ANR) В пределах 4,4 л/мин (ANR) В пределах 11,5 л/мин (ANR)
    Диаметр соединения Рк1/8 Рк1/4 Рк1/4,3/8,1/2 Рк1/4 Рк1/4,3/8,1/2
    Диаметр соединения манометра Рк1/8 (2 locations)
    Температура окружающей среды и температура жидкости От -5 до 60°C (без замерзания)
    Вес (кг) 0.14 0.30 0.64 0.35 0.71
    Примечание 1) Условием является отсутствие потока на стороне выхода. Минимальная разница давления от заданного давления должна составлять 0,05 МПа для моделей IR1000 и IR2000 и 0,1 МПа для моделей IR3000.
    Примечание 2) Применимо только к типам IR2120 и IR3120 с пневматическим управлением; основные типы исключены.
    Примечание 3) Характеристические значения не включают долговременные изменения или изменения температуры.
    Примечание 4) Указывает линейность выходного давления относительно входного сигнального давления.
    Примечание 5) Количество воздуха, часто выбрасываемого в атмосферу через вентиляционное отверстие или выпускное отверстие.
