Пальцевый клапан серии VHK Поставщики

Главная / Продукты / Компоненты пневматического управления / Ручной регулирующий клапан / Пальцевый клапан серии VHK

Пальцевый клапан серии VHK Пальцевый клапан серии VHK
  • Пальцевый клапан серии VHK
  • Пальцевый клапан серии VHK
Ручной регулирующий клапан

Пальцевый клапан серии VHK

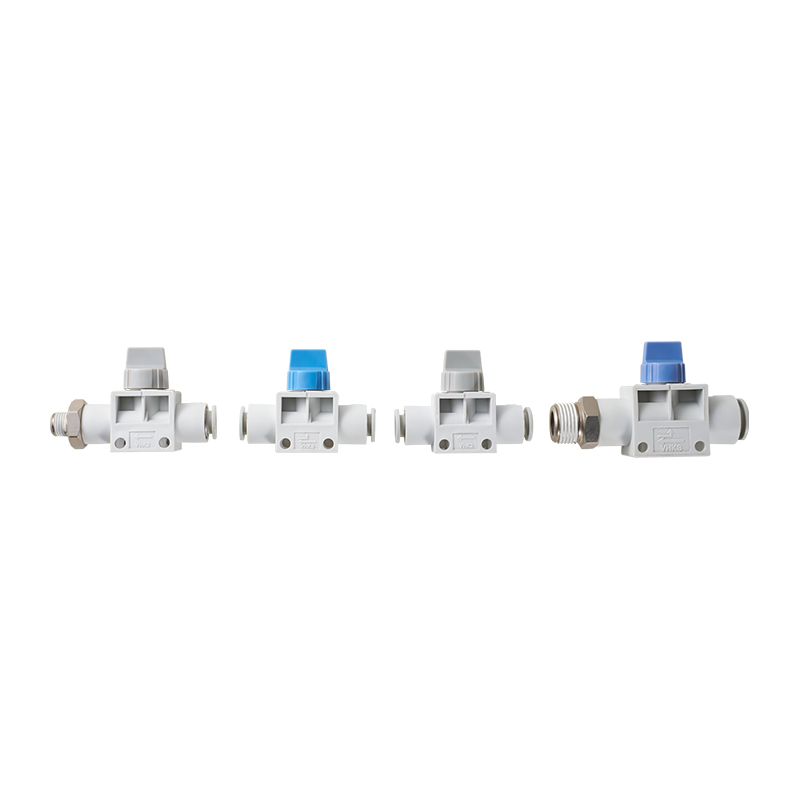

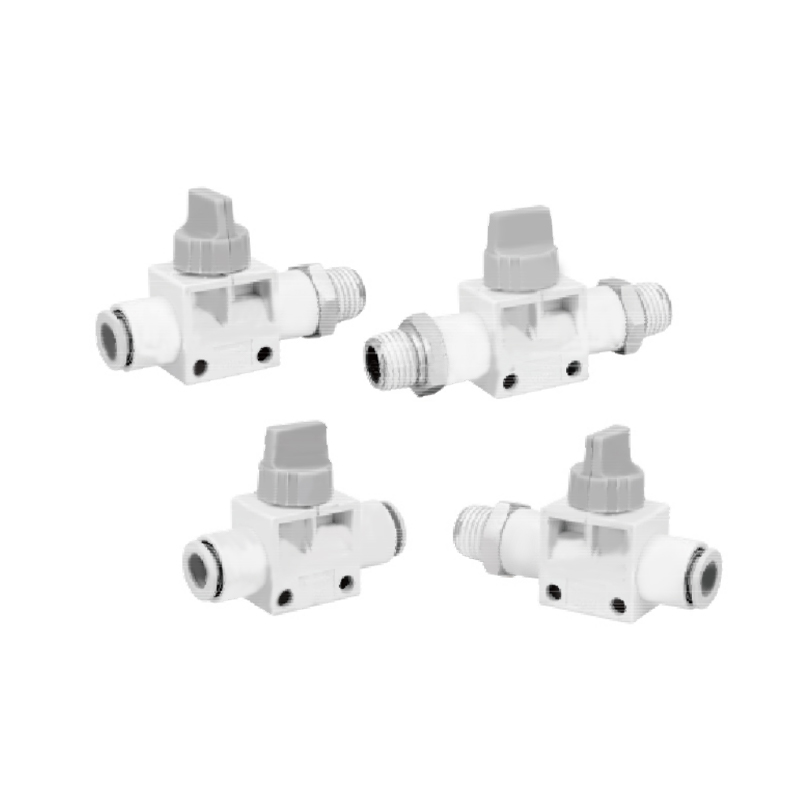

Пальцевый клапан серии VHK представляет собой компактный пневматический элемент управления, обеспечивающий надежные основные функции включения-выключения жидкости и переключения направления. Его конструкция учитывает как интуитивное управление, так и адаптируемость системы, и подходит для базового управления промышленными жидкостями.

Основные особенности:
Широкий диапазон производительности потока — архитектура внутренних каналов потока обеспечивает широкий диапазон пропускной способности для удовлетворения требований к потоку типичных сжатых газовых сред.
Принудительное запорное уплотнение — основная конструкция седельного клапана принята для обеспечения надежности уплотнения в закрытом состоянии и снижения риска внутренней утечки.
Совместимость с модульными интерфейсами — предусмотрен ряд интерфейсов для спецификации трубопроводов, которые позволяют адаптироваться к стандартам внешнего диаметра основных промышленных трубопроводов и упростить интеграцию на месте.
Механизм сброса остаточного давления – специальная трехходовая конфигурация имеет функцию сброса давления в среднем положении, которая может пассивно сбрасывать остаточное давление на стороне привода в закрытом положении.
Оптимизация взаимодействия человека и машины — поворотный манипулятор имеет четкую отметку положения, что соответствует интуитивно понятной промышленной эксплуатации; его ход открытия и закрытия соответствует стандартной логике направления вращения.

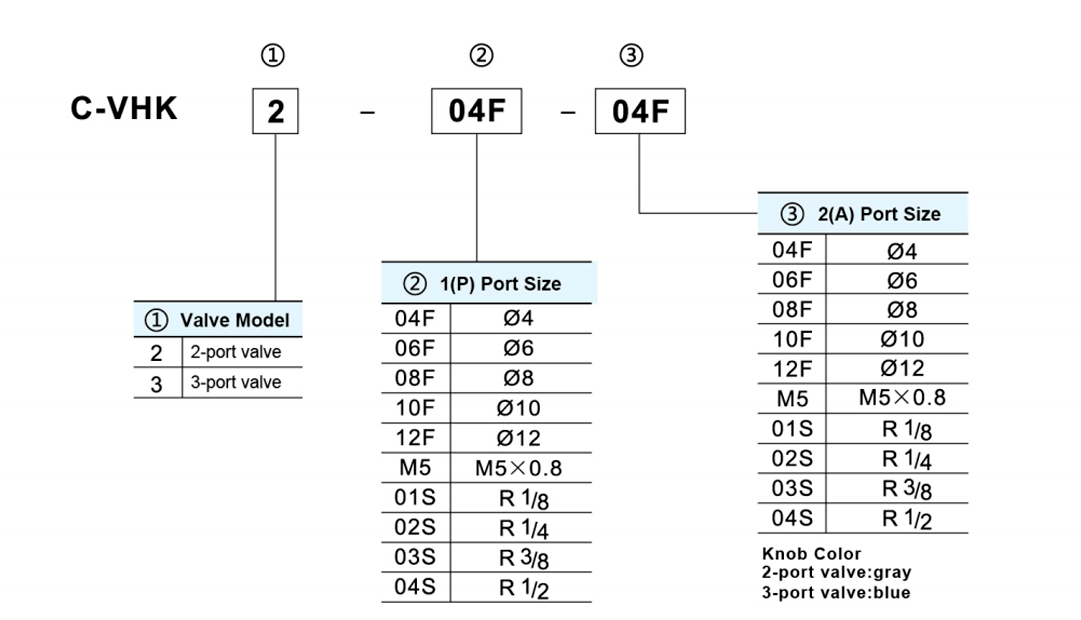

Функциональная визуальная идентификация — быстрая визуальная дифференциация между типами 2-ходовых и 3-ходовых клапанов посредством цветовой маркировки корпуса привода: серый цвет обозначает основные функции включения/выключения, а синий — функции направленного переключения.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Ручной золотниковый клапан серии HSV
  • Клапан 2/3-ходовой клапан
    жидкость Воздух
    Испытательное давление 1,5 МПа
    Максимальное рабочее давление 1,0 МПа
    Диапазон рабочего давления -100 кПа
    Температура окружающей среды и жидкости от 0 до 60 ℃
    Применимый материал трубок Нейлон, Полиуретан

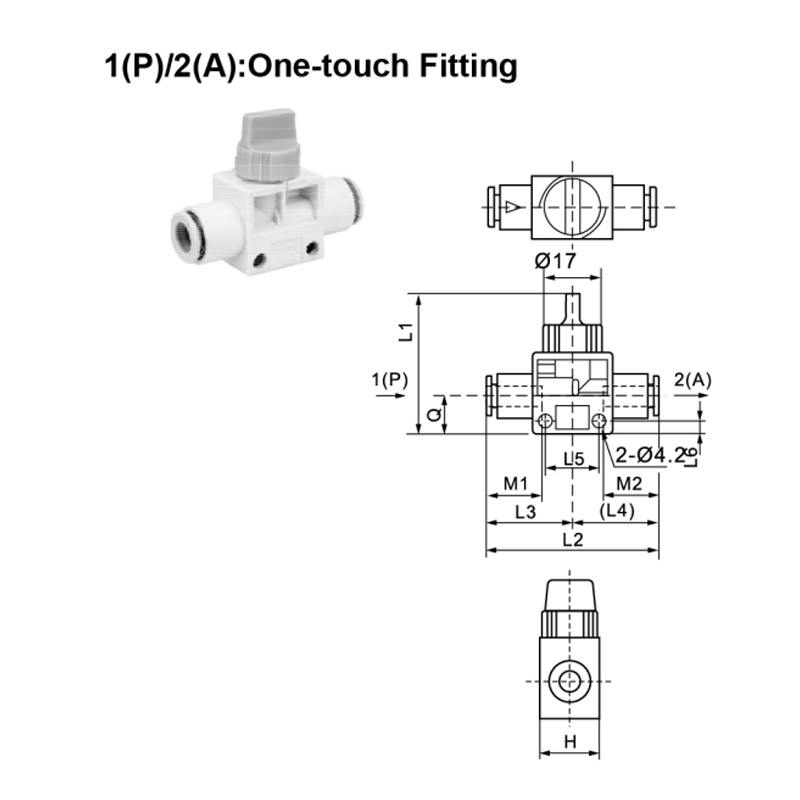

  • Применимо
    внешний диаметр трубки
    (мм)     		Модель H Л1 Л2 Л3 Л4 Л5 Л6 М1 М2 Q Эффективный
    Площадь
    (мм²)     		Вес
    (г)
    1(П)Р
    2(А)     		2(А)R
    3(Р)
    1(П) 2(А)
    Ø4 Ø4 C-VHK□-04F-04F 18 41 47.6 23.8 23.8 16.5 3.5 15.8 15.8 11 3.4 1.2 15
    Ø6 Ø4 C-VHK口-06F-04F 18 41 48 24.3 23.7 16.5 3.5 16.8 15.8 11 5.1 1.2 15
    Ø6 C-VHK□-06F-06F 48.6 24.3 16.8 7.2 16
    Ø8 Ø6 C-VHK□-06F-06F 18 41 50.5 26.2 24.3 16.5 3.5 18.7 16.8 11 9 1.2 16
    Ø8 C-VHK□-08F-08F 52.4 26.2 18.7 9.7 17
    Ø10 Ø8 C-VHK□-10F-08F 22 46 58.5 30.5 28 21.5 4 20.8 18.7 14 13.7 3.2 28
    Ø10 C-VHK□-10F-10F 61 30.5 20.8 16.1 29
    Ø12 Ø10 C-VHK□-12F-10F 22 46 62 31.5 30.5 21.5 4 21.8 20.8 14 17 3.2 31
    Ø12 C-VHK□-12F-12F 63 31.5 21.8 17.5 32

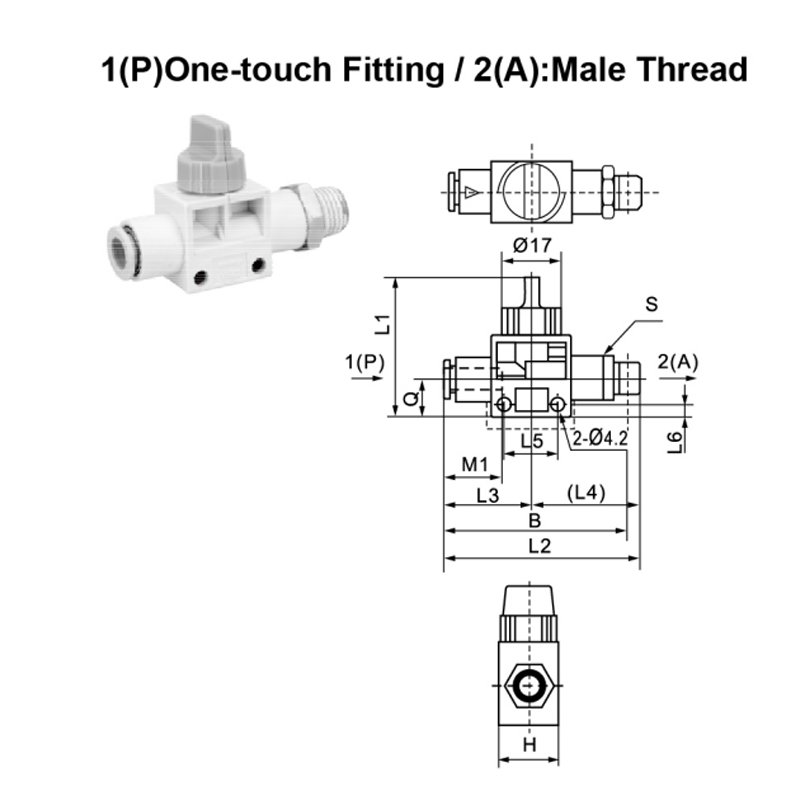

    Подключение
    Тема     		Применимо
    трубка с наружным диаметром
    (мм)     		Модель H Л1 Л2 Л3 Л4 Л5 Л6 М1 Q Эффективный Area
    (мм²)     		Вес
    (г)     		B S
    Ширина
    Через
    Квартиры
    1(П) 2(А) 1П)Р2(А) 2(А)R3/R)
    М5 Ø4 C-VHK□-М5-04F 18 41 52.9 23.8 29.1 16.5 3.5 15.8
    16.8     		11 2.0 1.2 19 49 11
    Ø6 C-VHK□-М5-06F 83.9 24.3 29.6 21 50 13
    1/8 Ø4 C-VHK□-01S-04F 18 41 55.4 23.8 31.6 16.5 3.5 15.8
    16.8     		11 3.4 1.2 21 51 11
    Ø6 C-VHK□-01S-06F 56.9 24.3 32.6 7.2 23 53 13
    Ø8 C-VHK□-01S-08F 62.2 26.2 36 18.7 9.7 31 58 17
    1/4 Ø6 C-VHK□-02S-06F 18 41 60.4 24.3 36.1 16.5 3.5 16.8
    18.7     		11 7.2 1.2 31 54 14
    Ø8 C-VHK□-02S-08F 65.2 26.2 39 9.7 32 59 17
    Ø10 C-VHK□-02S-10F 22 46 73.8 30.5 43.3 21.5 4 20.8
    21.8     		14 16.1 3.2 49 68 19
    Ø12 C-VHK□-02S-12F 76.3 31.5 44.8 17.5 63 70 22
    3/8 Ø6 C-VHK□-03S-06F 18 41 62.4 24.3 38.1 16.5 3.5 16.8 11 7.2 1.2 41 56 17
    Ø8 C-VHK□-03S-08F 66.2 26.2 40 18 9.7 40 60
    Ø10 C-VHK□-03S-10F 22 46 74.8 30.5 44.3 21.5 4 20.8
    21.8     		14- 16.1 3.2 51 68 19
    Ø12 C-VHK□-03S-12F 77.3 31.5 45.8 17.5 64 71 22
    1/2 Ø10 C-VHK□-04S-10F -22 46 78.2 30.5 47.7 21.5 4 20.8
    21.8     		14- 16.1 3.2 72 70 22
    Ø12 C-VHK□-04S-12F 80.2: 31.5 48.7 17.5 70 72

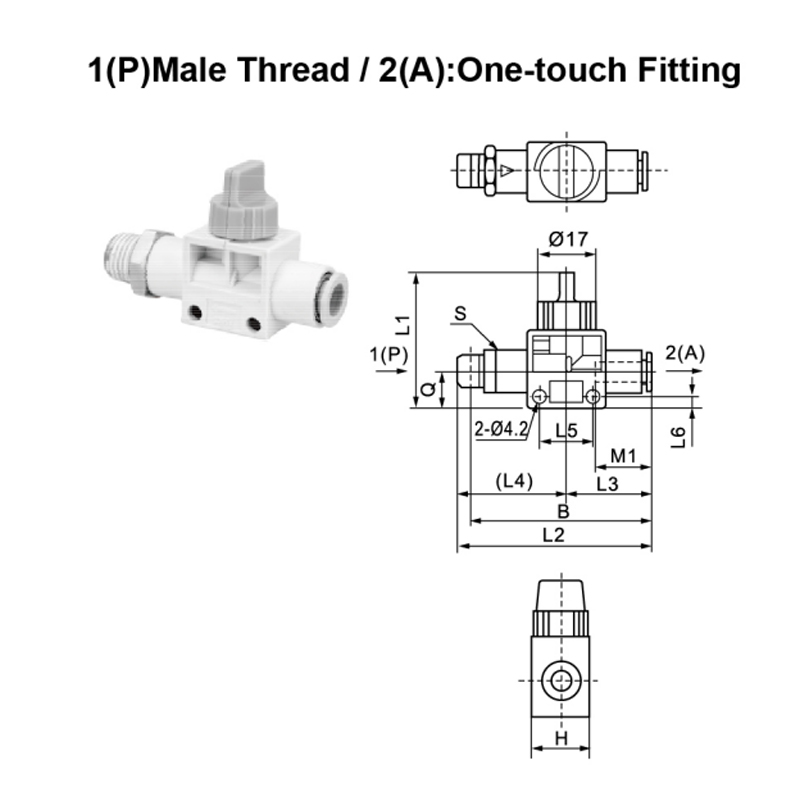

    Применимо
    трубка с наружным диаметром
    (мм)     		Модель Подключение
    Тема
    2(А)     		H Л1 Л2 Л3 Л4 Л5 Л6 М1 Q Эффективный Area
    (мм²)     		Вес
    (г)     		B S
    Ширина
    Через
    Квартиры
    1(П) 1П)Р2(А) 2(А)R3/R)
    Ø4 C-VHK□-04F-М5 М5 18 41 52.9 23.8 29.
    31.6     		16.5 3.5 15.8 11 2.0 1.2 19 49 11
    C-VHK□-04F-01S 1/8 55.4 3.4 21 51 13
    Ø6 C-VHK□-06F-М5 М5 18 41 53.9 24.3 29.6 16.5 3.5 16.8 11 2.0 1.2 21 50 11
    C-VHK□-06F-01S 1/8 56.9 32.6 7.2 23 53 13
    C-VHK□-06F-02S 1/4 60.4 36.1 31 54 17
    C-VHK□-06F-03S 3/8 62.4 38.1 41 56 14
    Ø8 C-VHK□-08F-01S 1/8 18 41 62.2 26.2 36 16.5 3.5 18.7 11 9.7 1.2 31 58 17
    C-VHK□-08F-02S 1/4 65.2 39 32 59 19
    C-VHK□-08F-03S 3/8 66.2 40 40 60 22
    Ø10 C-VHK□-10F-02S 1/4 22 46 73.8 30.5 43.3 21.5 4 20.8 14 16.1 3.2 49 68 17
    C-VHK□-10F-03S 3/8 74.8 44.3 51
    C-VHK□-10F-04S 1/2 78.2 47.7 72 70 19
    Ø12 C-VHK□-12F-02S 1/4 22 46 76.3 31.5 44.8 21.5 4 21 14 17.5 3.2 63 70 22
    C-VHK□-12F-03S 3/8 77.3 45.8 64 71
    C-VHK□-12F-04S 1/2 80.2 48.7 70 72

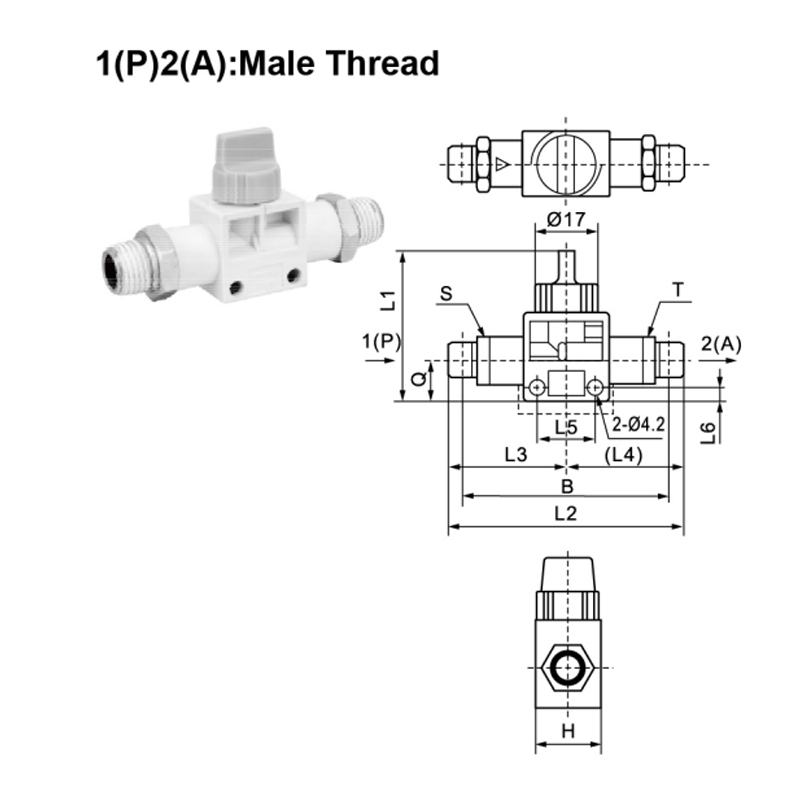

    Подключение Thread Модель H Л1 Л2 Л3 Л4 Л5 Л6 Q Эффективный Area
    (мм²)
    Вес
    (г)     		B S
    Ширина
    Через
    Квартиры     		T
    Ширина
    Через
    Квартиры
    1(П) 2(А) 1П)Р2(А) 2(А)R3R)
    М5 М5 C-VHK□-M5-M5 18 41 58.2 29.1 29.1 16.5 3.5 11 2.0 1.2 23 51 11 11
    1/8 М5 C-VHK□-01S-M5 18 41 61.6 32.6 29 16.5 3.5 11 2.0 1.2 26 54 13 13
    1/8 C-VHK□-01S-01S 65.2 32.6 8.6 30 57
    14 1/8 C-VHK□-02S-01S 18 41 71.6 39 32.6 16.5 3.5 11 9.0 1.2 39 62 17 13
    1/4 C-VHK□-02S-02S 78 39 9.7 47 66 17
    3/8 1/4 C-VHK□-03S-02S 22 46 85.1 44.3 40.8 21.5 4 14 13.7 3.2 65 73 19 17
    3/8 C-VHK□-03S-03S 88.6 44.3 16.1 72 76 19
    1/2 3/8 C-VHK□-04S-03S 22 46 93 48.7 44.3 21.5 4 14 15.1 3.2 90 79 22 19
    1/2 C-VHK□-04S-04S 97.4 48.7 17.5 101 81 22
