Интегрированный генератор вакуума серии CTM/CTX I Поставщики

Главная / Продукты / Вакуумные компоненты / Комбинированный генератор вакуума / Интегрированный генератор вакуума серии CTM/CTX I

Интегрированный генератор вакуума серии CTM/CTX I Интегрированный генератор вакуума серии CTM/CTX I
  • Интегрированный генератор вакуума серии CTM/CTX I
  • Интегрированный генератор вакуума серии CTM/CTX I
Комбинированный генератор вакуума

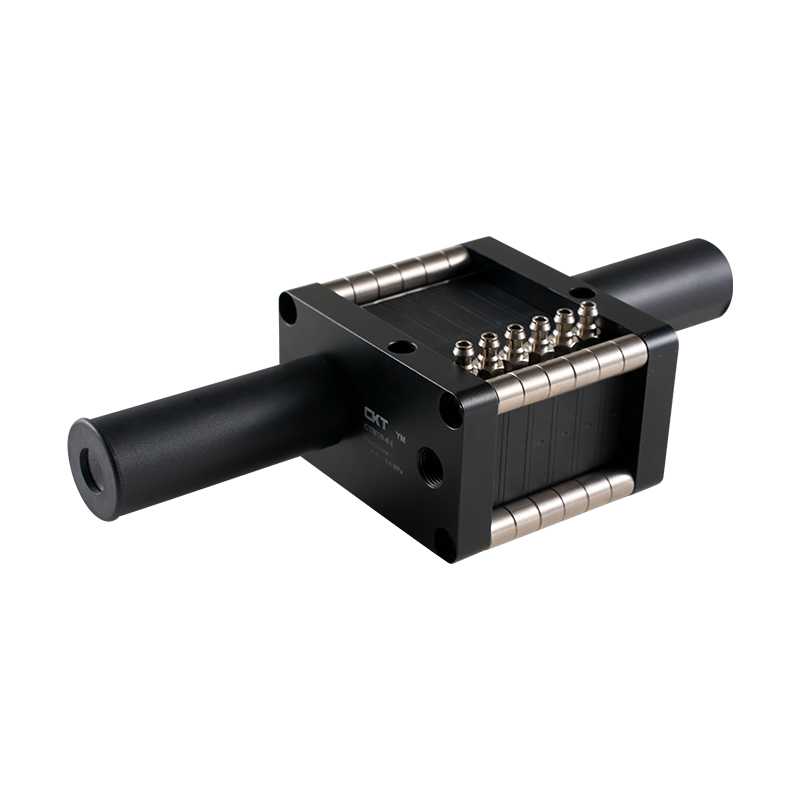

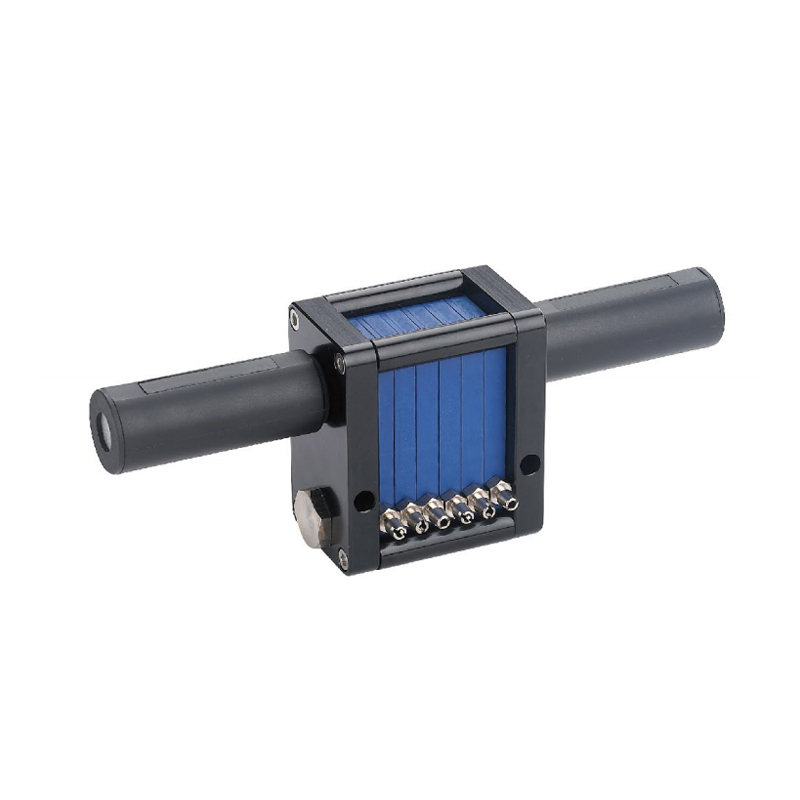

Интегрированный генератор вакуума серии CTM/CTX I

Интегрированный генератор вакуума серии CTM/CTX I представляет собой компактный и эффективный модуль генератора вакуума, предназначенный для автоматизированной обработки. Он генерирует мгновенное отрицательное давление посредством струй сжатого воздуха, заменяя традиционные вакуумные насосы, и подходит для сценариев с ограниченным пространством и высокими частотами.

Ключевые особенности

1. Технология струйного увлечения

Отсутствие механических движущихся частей, чистое пневматическое создание вакуума (типовое значение -85 кПа), длительный срок службы и отсутствие технического обслуживания.

Многоступенчатый расширительный канал снижает расход газа более чем на 40%, подходит для источника газа с давлением 0,1-1,5 МПа.

2. Чрезвычайно быстрая реакция.

Установите/сбросьте вакуум за миллисекунды, поддержите высокочастотную работу 300 раз/минуту.

Широкий температурный диапазон работы (-20℃~80℃), устойчив к пыли и масляному туману.

3. Готовая архитектура

В основной корпус встроены блоки фильтрации и глушителя, которые можно напрямую подключить к присоске или концу руки робота.

Модульная конструкция поддерживает регулирование расхода с переменной частотой и совместима с управлением ПЛК/IIoT.
4. Адаптивность сценариев

Решите проблему ограничения пространства на запястье робота и реализуйте встроенный вакуумный захват.
Безмасляная конструкция соответствует экологическим требованиям пищевой и фармацевтической промышленности и позволяет работать с электронными компонентами миллиметрового размера.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Вакуумная установка/генератор вакуума серии ZK2
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Расход вакуума (л/мин) при различных уровнях вакуума (-кПа)
    Модель Спецификация
    -катион     		Поставка
    давление
    (бар)     		Воздух
    потребление
    (л/мин)     		0 10 20 30 40 50 60 70 80 90 Макс.
    Уровень вакуума
    (-кПа)
    СТМ 05×1 4.5 12 25 15 12.5 11 10 7.5 5.5 2 0.6 - 85
    10×1 4.5 28 32 28 24 22 18 15 11 5 1.35 - 85
    СТХ 05×1 4.5 18 23 14 10 9 7.5 6 4 2.8 1.5 0.44 92
    10×1 4.5 31 32 21 18 16 14 11 9.5 5.5 2.5 1.1 92

    Время эвакуации (с/л) для достижения разных уровней (-кПа)
    Модель Спецификация
    -катион     		Поставка
    давление
    (бар)     		Воздух
    потребление
    (л/мин)     		10 20 30 40 50 60 70 80 90 Макс.
    Уровень вакуума
    (-кПа)
    СТМ 05×1 4.5 12 0.2 0.59 1.1 1.58 2.4 3.52 5.3 10.3 - 85
    10×1 4.5 28 0.12 0.28 0.6 0.81 1.18 1.82 2.65 5.21 - 85
    СТХ 05×1 4.5 18 0.21 0.81 1.52 2.35 3.48 4.85 6.57 10.5 19.3 92
    10×1 4.5 31 0.14 0.4 0.78 1.22 1.77 2.4 3.3 4.95 9.62 92

    Параметр производительности
    Модель Спецификацияcation Поставка pressure
    (МПа)     		Макс.Vacuum Level
    (-кПа)     		Макс.vacuum flow
    (л/мин)     		Воздух consumption
    (л/мин)     		Уровень шума
    (дБ(А))     		Вес
    (г)     		Рекомендуемый диаметр шланга
    (мм)
    Воздух supply
    (П)     		Вакуум
    (В)     		Выпускной порт
    (Е)
    СТМ 05×2 0,45-0,6 85 25×2 29-41 55-60 67 6 6 3/8×1
    05×3 25×3 44-64 55-60 80 6 3/8×1
    05×4 25×4 61-85 55-60 247 8 3/8×1
    05x5 25х5 71-104 60-65 255 8 3/8×1
    05x6 25×6 89-125 60-65 281 8 3/8×1
    05×7 25×7 104-145 60-65 299 8 3/8×1
    05×8 25×8 120-168 60-65 317 10 3/8×1
    05×9 25×9 132-190 60-65 335 10 3/8×1
    05×10 25×10 148-211 60-65 353 10 3/8×1
    05×11 25×11 165-232 60-65 371 10 3/8×1
    05×12 25×12 180-252 60-65 389 10 3/8х2
    05×13 25×13 195-275 60-65 417 10 3/8х2
    05×14 25×14 208-293 60-65 435 10 3/8×2
    05×15 25×15 225-316 60-65 453 12 3/8х2
    05×16 25×16 241-335 60-65 471 12 3/8×2
    СТМ 10×2 0,45-0,6 85 32x2 61-85 55-60 67 8 6 3/8×1
    10×3 32×3 91-125 60-65 80 8 3/8×1
    10х4 32×4 121-167 60-65 247 10 3/8×1
    10x5 32×5 151-212 60-65 255 10 3/8×1
    10х6 32×6 185-255 60-65 281 10 3/8×2
    10х7 32x7 211-295 60-65 299 10 3/8×2
    10×8 32×8 241-335 60-65 327 10 3/8×2
    10×9 32×9 271-376 60-65 345 12 3/8×2
    10×10 32×10 301-421 60-65 363 12 3/8×2
    10×11 23×11 332-463 60-63 381 12 3/8х2
    10×12 23×12 361-505 60-63 399 12 3/8×2
    СТХ 05×2 0,45-0,6 93 23×2 43-49 55-60 67 6 6 3/8×1
    05x3 23x3 65-73 55-60 80 6 3/8×1
    05x4 23х4 85-96 60-63 247 8 3/8×1
    05×5 23×5 106-121 60-63 255 8 3/8×1
    05×6 23x6 130-144 60-63 281 8 3/8×1
    05×7 23x7 151-167 60-63 299 8 3/8×1
    05×8 23×8 173-193 60-63 317 10 3/8×1
    05×9 23x9 195-217 60-63 335 10 3/8×1
    05×10 23×10 215-241 60-63 353 10 3/8×1
    05×11 23×11 238-265 60-63 371 10 3/8×1
    05×12 23×12 260-289 60-63 389 10 3/8×2
    05×13 32×13 281-313 60-63 417 10 3/8×2
    05×14 32×14 346-335 63-65 435 10 3/8×2
    05×15 32×15 389-361 63-65 453 10 3/8×2
    05×16 32×16 346-385 63-65 471 10 3/8х2
    СТХ 10х2 0,45-0,6 93 32×2 87-96 60-63 67 6 6 3/8×1
    10х3 32x3 130-145 63-65 80 6 3/8×1
    10х4 32x4 173-193 63-65 247 8 3/8×1
    10x5 32x5 215-241 63-65 255 8 3/8×1
    10х6 32х6 260-288 63-65 281 10 3/8×2
    10х7 32x7 303-337 63-65 299 10 3/8х2
    10х8 32х8 346-385 63-65 327 10 3/8×2
    10х9 32×9 389-433 63-65 345 12 3/8х2
    10×10 32×10 433-481 63-65 363 12 3/8×2
    10×11 32×11 476-529 63-65 381 12 3/8×2
    10×12 32×12 519-578 63-65 399 12 3/8х2
    *Марк: Рабочая температура продуктов этой серии от -20°до 80°, максимальное давление подачи 7бар.

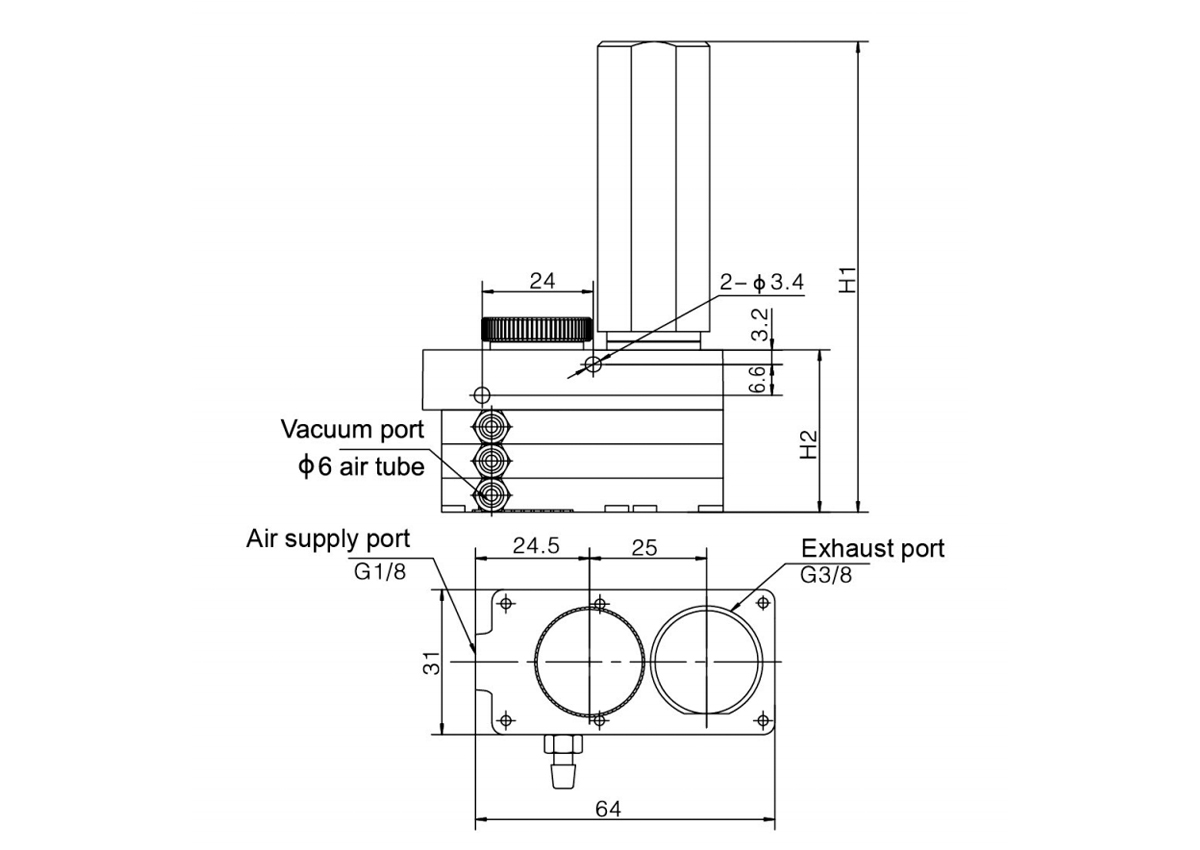

  • Модель Спецификация H1 Н2 Порт подачи воздуха
    спецификация     		Вакуумный порт
    спецификация     		Выпускной порт
    спецификация
    КТ М
    КТ Х     		5(10)×2 91.5 27.5 G1/8F М5 φ6 Внешний глушитель
    5(10)×3 99 35 G1/8F М5 φ6 Внешний глушитель

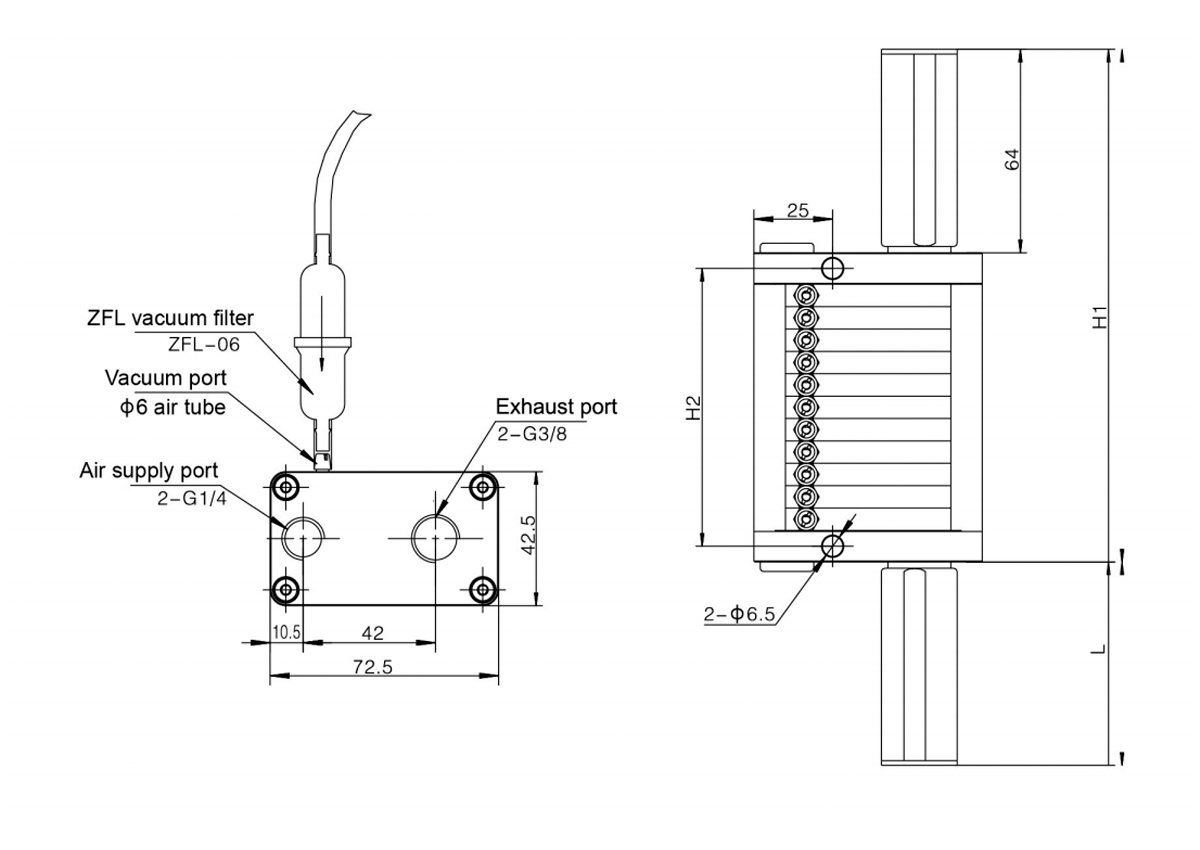

    Модель Композитная плита 5 10 Порт подачи воздуха specification Вакуумный порт specification Выпускной порт specification
    H1 Н2 L H1 Н2 L
    СТМ
    СТХ     		4 113 39 - 113 39 - Г 1/4F М5 φ6
    Воздушная трубка     		Внешний глушитель
    5 121 47 - 121 47 -
    6 128 54 - 128 54 64
    7 135 61 - 135 61 64
    8 142 68 - 142 68 64
    9 150 76 - 150 76 64
    10 157 83 - 157 83 64
    11 164 90 - 164 90 64
    12 172 98 64 172 98 64
    13 179 105 64 - - -
    14 186 112 64 - - -
    15 194 120 64 - - -
    16 201 127 64 - - -
