Генератор вакуума серии VY Поставщики

Главная / Продукты / Вакуумные компоненты / Комбинированный генератор вакуума / Генератор вакуума серии VY

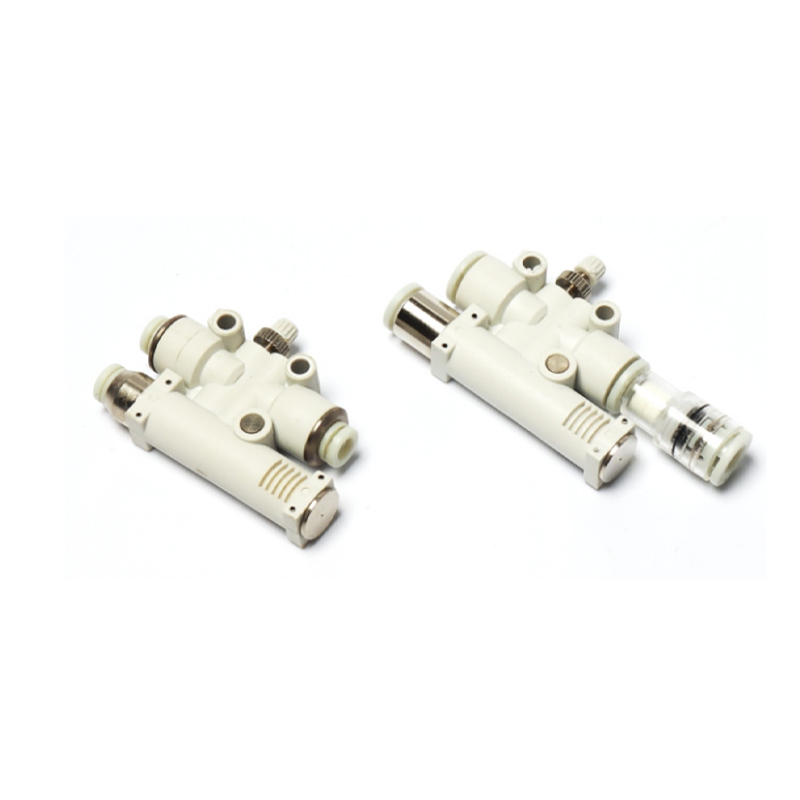

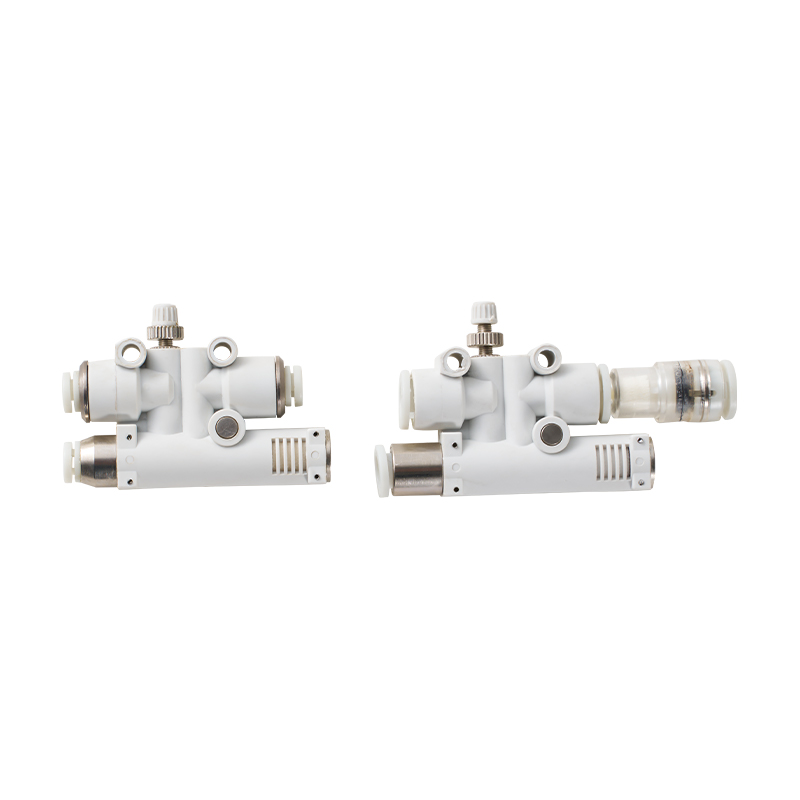

Генератор вакуума серии VY Генератор вакуума серии VY
  • Генератор вакуума серии VY
  • Генератор вакуума серии VY
Комбинированный генератор вакуума

Генератор вакуума серии VY

1. По сравнению с обычными вакуумными генераторами с электромагнитными клапанами, этот продукт в большей степени ориентирован на экономическую эффективность.
2. Процесс разрушения генерируется при прекращении забора воздуха выбрасывающим устройством для обеспечения рабочего выпуска. По сравнению с обычными независимыми эжекторными устройствами, высокоскоростная циркуляция может быть достигнута за счет загрузки запорного клапана.
3. Это изделие имеет небольшой размер и легкий вес, что позволяет устанавливать его в конце вакуумного контура выталкивающего устройства.
4. Механизм разрушения может быть интегрирован с устройством выброса. Открывая и закрывая подачу воздуха в устройство, оборудование можно полностью перевести с создания вакуума на сброс вакуума

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Генератор вакуума серии ZK2A
  • жидкость Воздух
    Диапазон давления (от 0,3 до 0,7 МПа)
    Номинальное давление H, L: (0,5 МПа)/E: (0,35 МПа)
    Диапазон рабочих температур От 41 до 122°F (от 5 до 50°C)
    Смазка Нет требований

    Характеристики вакуумной фильтрации
    жидкость Воздух
    Диапазон давления от -29,5 до 0 дюймов рт.ст. (от -100 до 0 кПа)
    Точность фильтра 10 мкм
    Диапазон температур От 32 до 140°F (от 0 до 60°C) (без замерзания)
    Область фильтра Размер 44: 0,8 см² / Размер 66: 1,1 см²

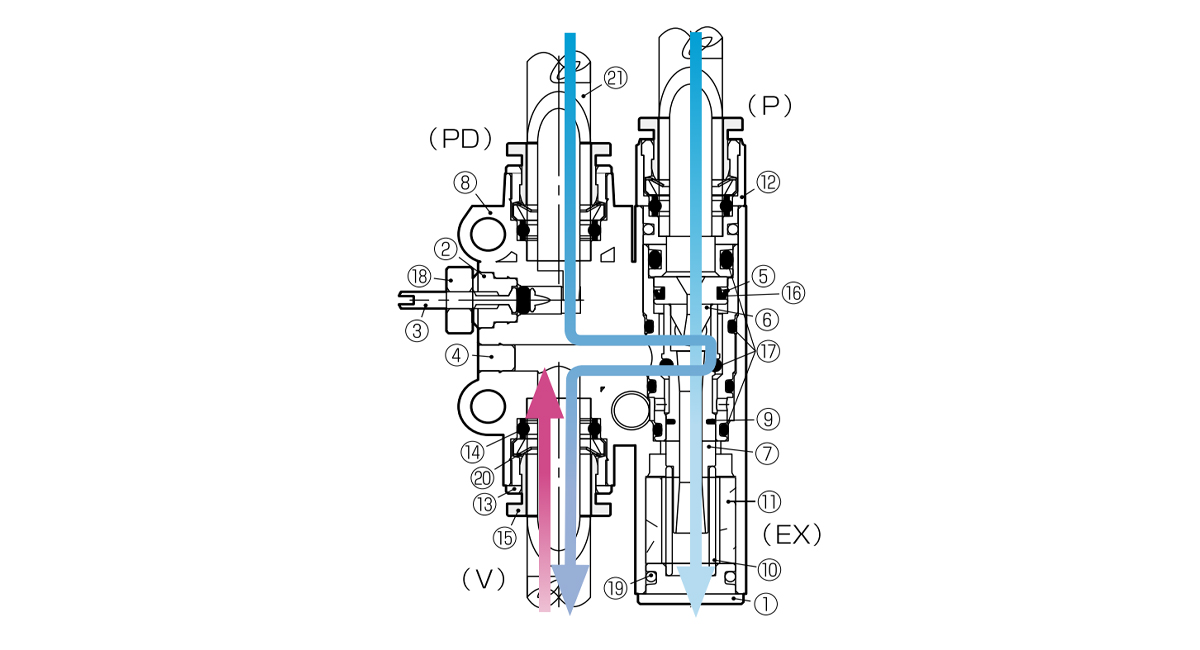

  • Нет. Часть Никель
    ① Концевая заглушка Никель-plated copper
    ② Корпус клапана Никель-plated copper
    ③ Регулировочная игла Нержавеющая сталь
    ④ Вилка Никель-plated copper
    ⑤ Рукав Никель-plated copper
    ⑥ Форсунка поршень Никель-plated copper
    ⑦ Вал диффузора Никель-plated copper
    ⑧ Пластиковый корпус ПБТ
    ⑨ Уплотнение вала резиновое Натуральный каучук
    ⑩ Уплотнительная резинка диффузора Нержавеющая сталь
    ⑪ Элемент глушителя Поливиниловый спирт формальдегид
    ⑫ Медный корпус Один
    ⑬ Направляющее кольцо Никель-plated copper
    ⑭ Эластичный рукав Нитриловый каучук
    ⑮ Спусковое кольцо АЗС
    ⑯ Y-образное резиновое уплотнение Нитриловый каучук
    ⑰ уплотнительное кольцо Нитриловый каучук
    ⑱ Контргайка Алюминий
    ⑲ Пружинный штифт Нержавеющая сталь
    ⑳ Замок коготь Нержавеющая сталь
    ㉑ Воздушная труба Полиуретан, нейлон и т. д.

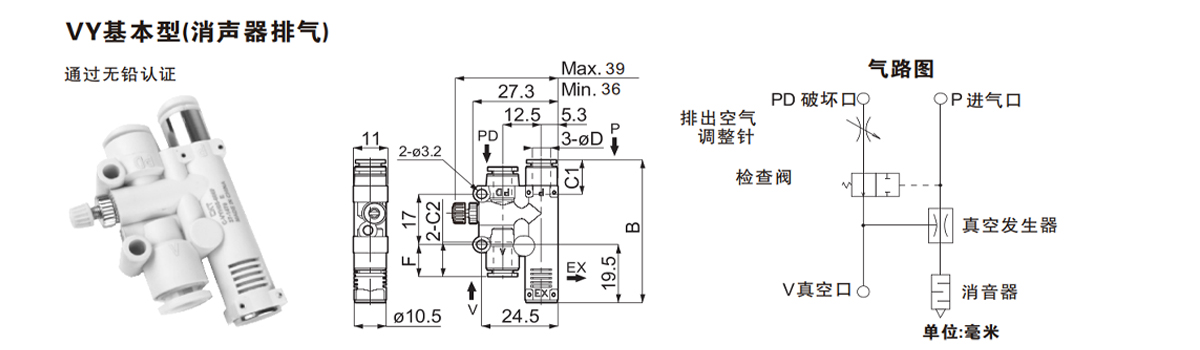

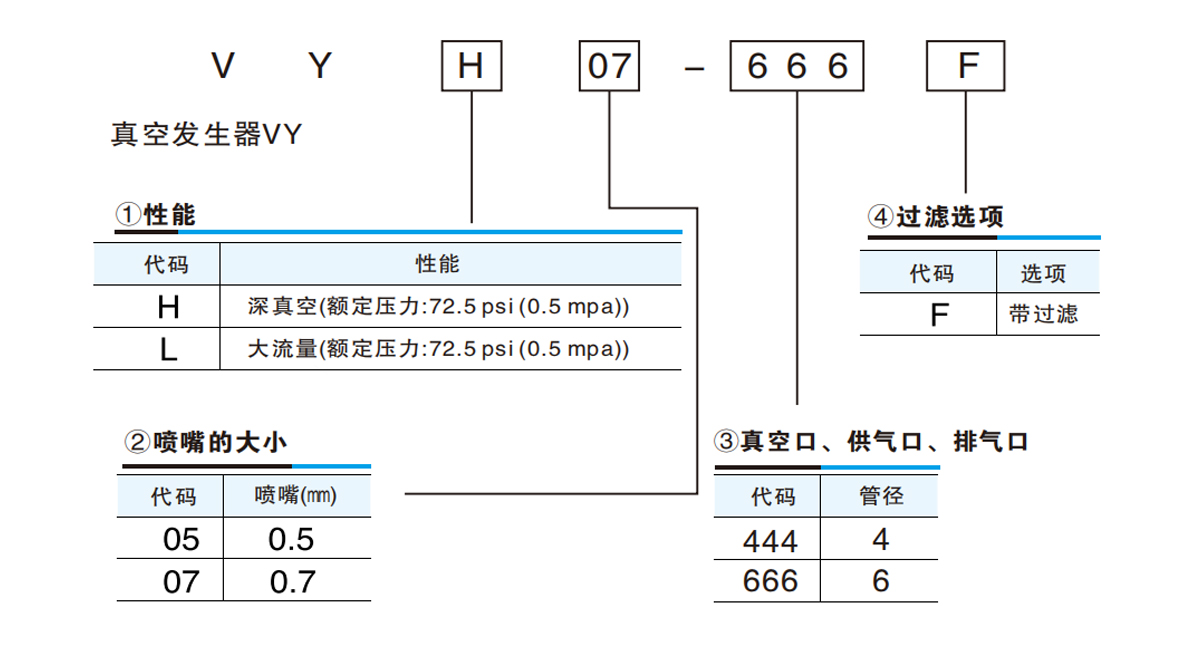

    Модель Диаметр трубы ØD B F С1 С2 Диаметр сопла Номинальное давление (МПа) Вакуум (-кПа) Скорость потока при вдохе (л/мин) Расход (л/мин) Вес (г)
    ВЫХ05-444 4 50 10.4 10.9 11 0.5 0.5 90 7 11.5 19
    ВЫХ05-666 6 52 10.8 11.7 16 20
    ВЫХ07-444 4 50 10.4 10.9 11 0.7 92 12.5 23
    ВЫХ07-666 6 52 10.8 11.7 16
    ВИЛ05-444 4 50 10.4 10.9 11 0.5 0.5 66 12 11.5 19
    ВИЛ05-666 6 52 10.8 11.7 16 20
    ВИЛ07-444 4 50 10.4 10.9 11 0.7 18 23 19
    ВИЛ07-666 6 52 10.8 11.7 16 21 20

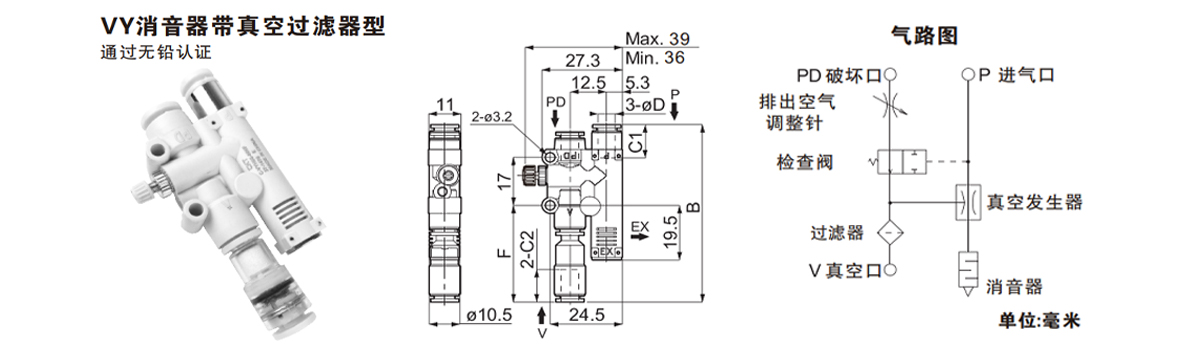

    Модель Диаметр трубы ØD B F С1 С2 Диаметр сопла Номинальное давление (МПа) Вакуум (-кПа) Скорость потока при вдохе (л/мин) Расход (л/мин) Вес (г)
    ВЫХ05-444F 4 65 34.1 10.9 11 0.5 0.5 90 7 11.5 21
    ВЫХ05-666F 6 68 34.4 11.7 11.6 22
    ВЫХ07-444F 4 65 34.1 10.9 11 0.7 92 12.5 23 21
    ВЫХ07-666F 6 68 34.4 11.7 11.6 22
    ВИЛ05-444F 4 65 34.1 10.9 11 0.5 0.5 66 12 11.5 21
    ВИЛ05-666F 6 68 34.4 11.7 11.6 22
    ВИЛ07-444F 4 65 34.1 10.9 11 0.7 18 23 21
    ВИЛ07-666F 6 68 34.4 11.7 11.6 21 22

    Единица измерения: мм

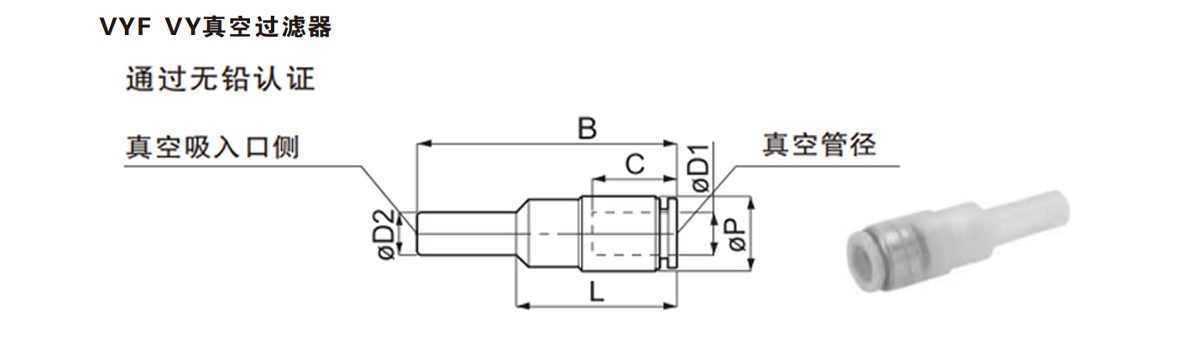

    Модель Труба 0.Д. ØD1 Разъем наружный диаметр ØD2 B L C ØП Вес (г) Площадь фильтра (см²)
    ВЫФ44М 4 4 34.7 21.5 11 8 1.5 0.8
    ВЫФ66М 6 6 35.2 21.8 11.6 10.5 2.5 1.1

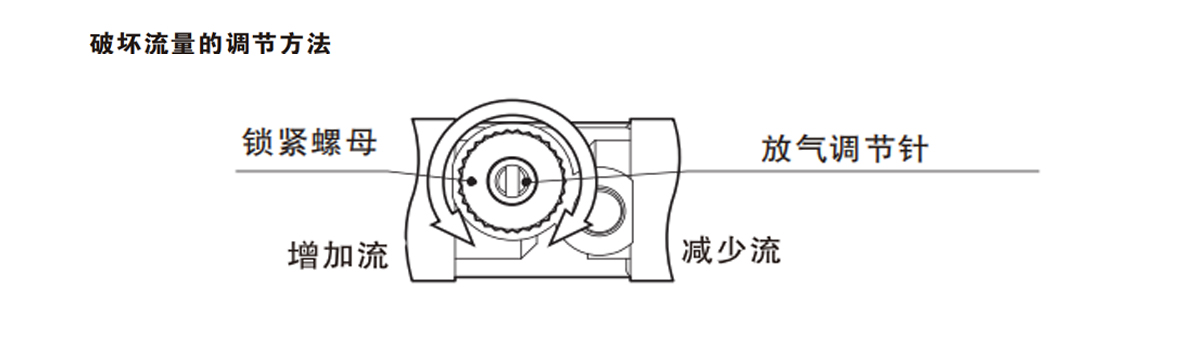

    При регулировке скорости потока поверните регулировочную иглу по часовой стрелке, чтобы уменьшить скорость потока, и против часовой стрелки, чтобы увеличить скорость потока. После завершения настройки обязательно зафиксируйте гайку.

    Генератор вакуума V

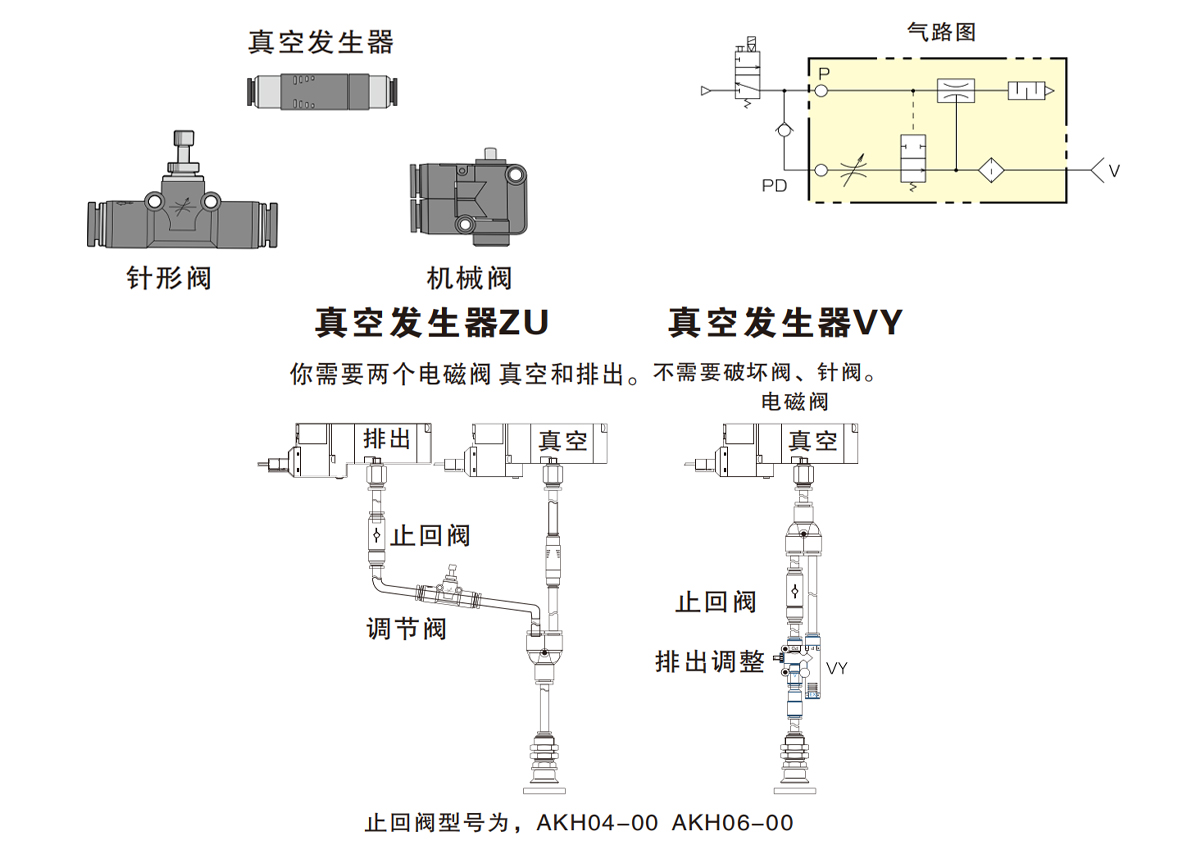

    1. По сравнению с обычными вакуумными генераторами с электромагнитными клапанами, этот продукт уделяет больше внимания экономической эффективности.
    2. Создает процесс разрушения, в то время как выбрасывающее устройство прекращает поступление воздуха, обеспечивая высвобождение изделия. По сравнению с обычными независимыми эжекторными устройствами, высокоскоростная езда на велосипеде может быть достигнута за счет загрузки запорного клапана.
    3. Этот продукт имеет компактные размеры и легкий вес, что позволяет устанавливать его в конце вакуумного контура устройства выброса.
    4. Механизм разрушения может быть интегрирован с устройством выброса. Контролируя подачу воздуха в устройство, оборудование можно полностью перевести с создания вакуума на сброс вакуума.

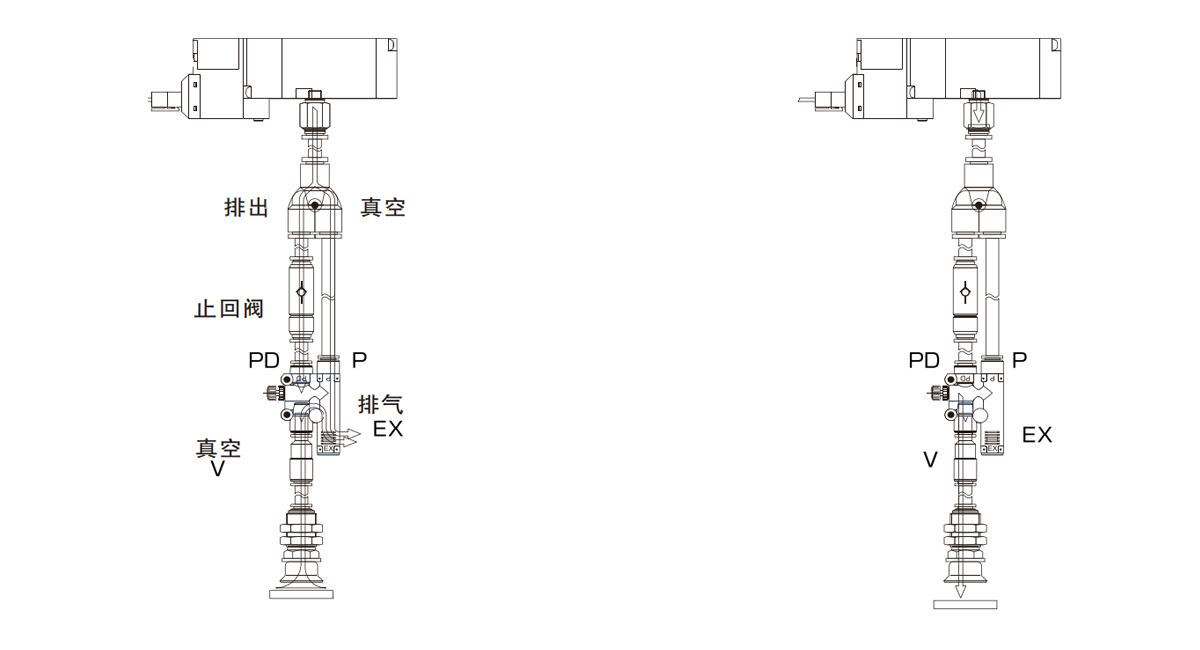

    1. Подключите порт P и порт PD к обратному клапану (продается отдельно).
    2. Остаточное давление между обратным клапаном и портом PD становится продувочным воздухом.
    3. Скорость потока продуваемого воздуха регулируется с помощью выпускной иглы.
    4. Время продувки воздуха можно контролировать по длине трубы между обратным клапаном и портом PD.
