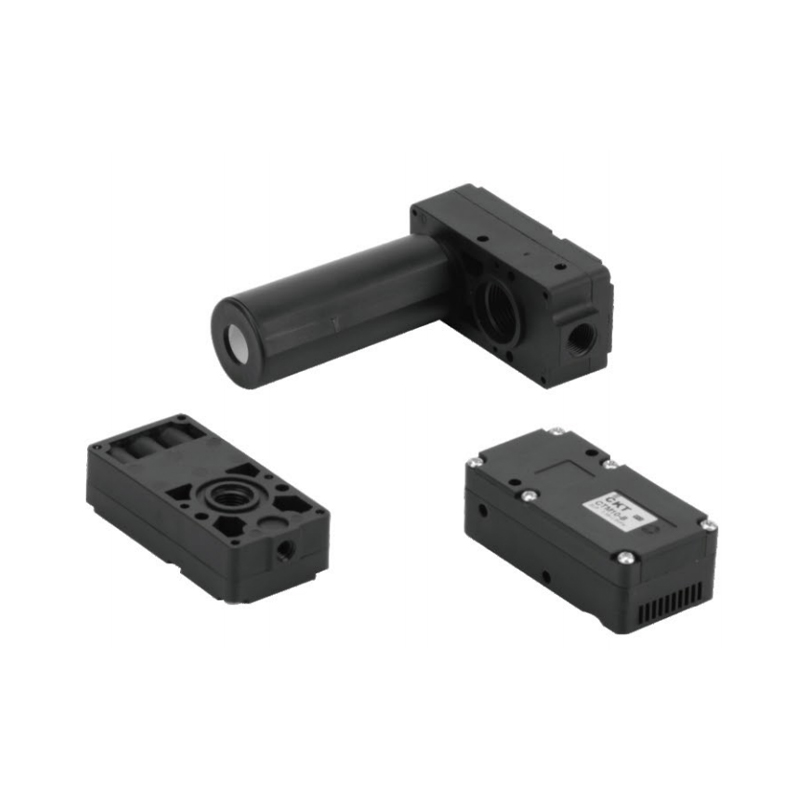

Многоступенчатый генератор вакуума MINI серии CT
  • Многоступенчатый генератор вакуума MINI серии CT
Многоступенчатый вакуумный генератор серии CT

Многоступенчатый генератор вакуума MINI серии CT

Небольшой размер, легкий вес, простота установки.
Использует двухступенчатый диффузор для экономии потока и увеличения вакуумного всасывания.
Доступен в двух вариантах: встроенный глушитель и внешний глушитель.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Параметр производительности
    Модель Давление подачи воздуха
    (МПа)     		Макс. Уровень вакуума
    (-кПа)     		Макс. Вакуумный поток
    (л/мин)     		Расход воздуха
    (л/мин)     		Уровень шума
    (дБ(А))     		Рекомендуемый диаметр шланга. (мм)
    Подача воздуха (P) Вакуум (В)
    СТМ05 0,45-0,6 85 35-37 12-20 50-65 6 8
    СТМ10 70-75 28-42 55-68 6 10
    СТМ   20 141-150 55-85 60-68 8 12
    СТМ30 175-220 87-125 60-68 10 12
    СТХ   05 93 30-32 18-22 50-65 6 8
    СТХ   10 52-63 31-40 55-68 6 10
    СТХ   20 100-125 79-89 60-69 8 12
    СТХ   30 180-185 128-137 60-69 10 12

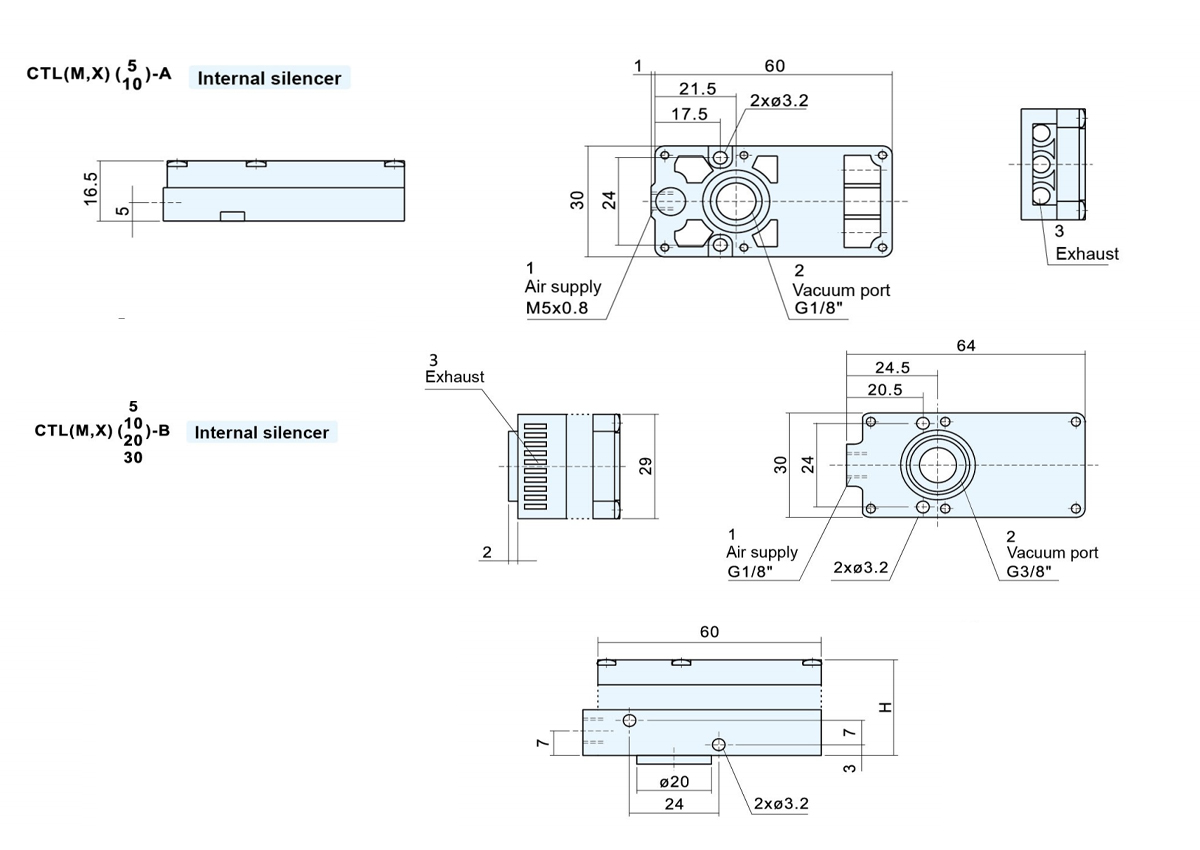

  • Модель H
    СТЛ(М,Х)5-Б 20.5
    СТЛ(М,Х)10-Б 20.5
    СТЛ(М,Х)20-Б 28
    СТЛ(М,Х)30-Б 35.5

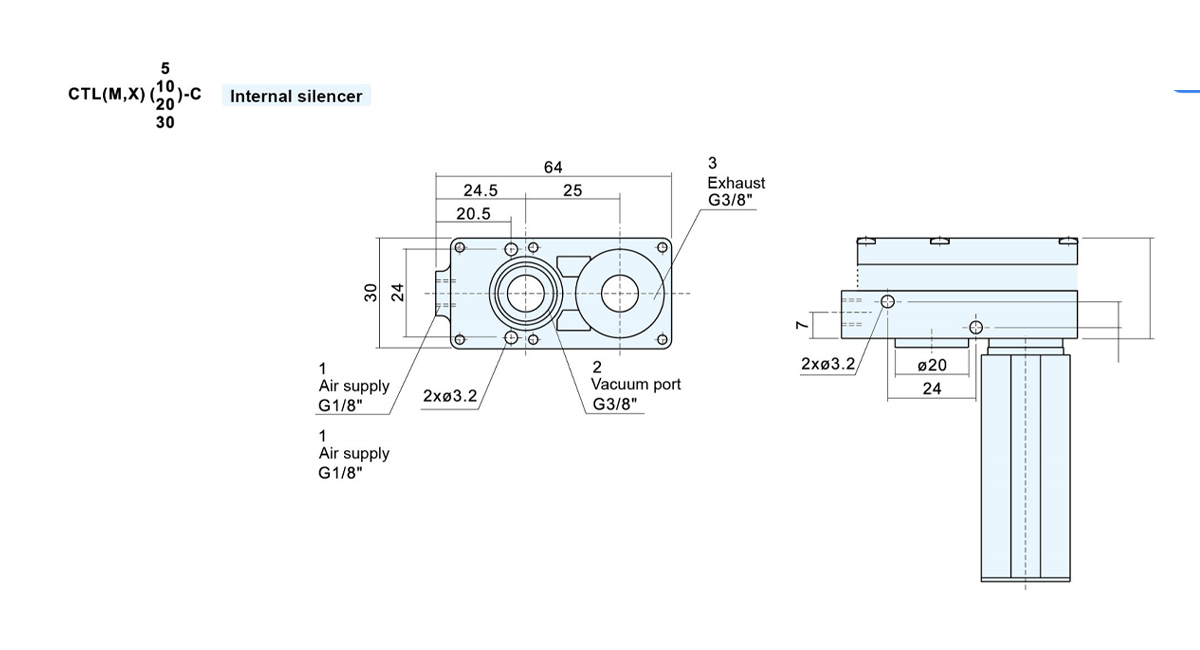

    Модель H
    СТЛ(М,Х)5-С 20.5
    СТЛ(М,Х)10-С 20.5
    СТЛ(М,Х)20-С 28
    СТЛ(М,Х)30-С 35.5

    Модель Кол-во
    СТЛ(М,Х)5 1
    СТЛ(М,Х)10
    СТЛ(М,Х)20 2
    СТЛ(М,Х)30 3

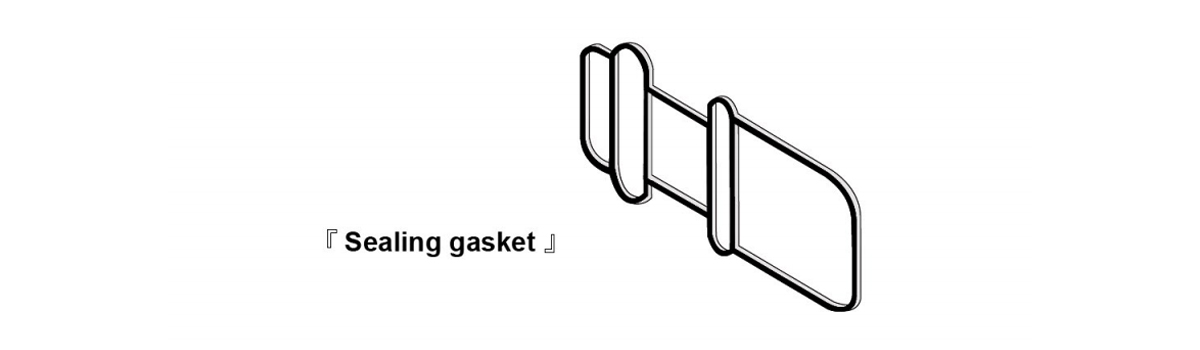

    Материал Модель
    НБР КТ-С1
    Фторкаучук КТ-С1-V
    ЭПДМ КТ-С1-E

    Модель Кол-во
    СТЛ(М,Х)5 1
    СТЛ(М,Х)10
    СТЛ(М,Х)20 2
    СТЛ(М,Х)30 3

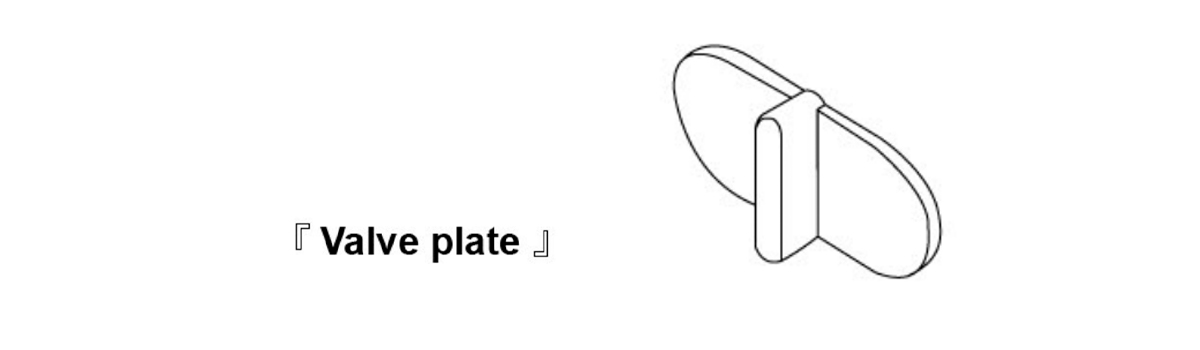

    Материал Модель
    НБР КТ-С2
    Фторкаучук КТ-С2-V
    ЭПДМ КТ-С2-E
    В комплект входят уплотнительные прокладки, уплотнительные клапанные пластины и металлические фильтрующие пластины.
    Модель НБР Фторкаучук ЭПДМ
    СТЛ(М,Х)5 КТ-СН-10 КТ-СВ-10 CT-SE-10
    СТЛ(М,Х)10
    СТЛ(М,Х)20 КТ-СН-20 КТ-СВ-20 CT-SE-20
    СТЛ(М,Х)30 КТ-СН-30 КТ-СВ-30 CT-SE-30

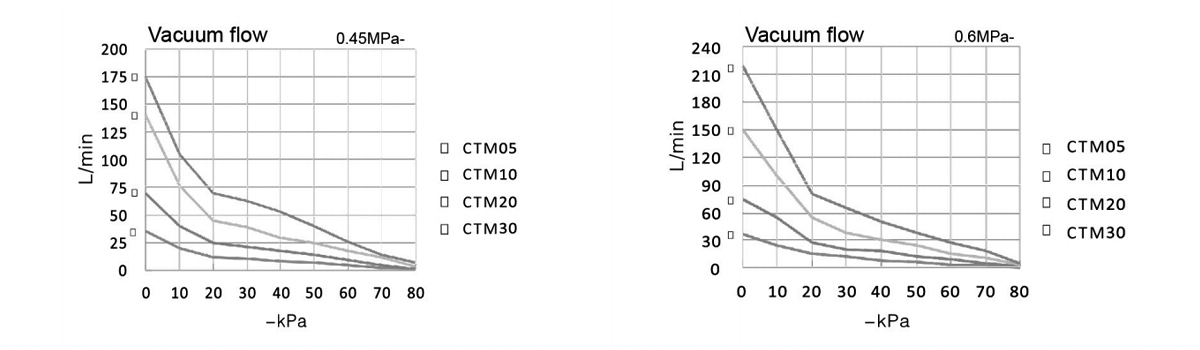

    Серия CTM Вакуумный поток (л/мин) при различных уровнях вакуума (-кПа)
    Модель Воздух
    давление подачи
    (МПа)     		Воздух
    потребление
    (л/мин)     		0 10 20 30 40 50 60 70 80 Макс.
    Уровень вакуума
    (-кПа)
    СТМ05 0.45 12 35 20.5 12 10.5 8.5 6.5 4.5 2.5 0.8 85
    СТМ10 28 70 40.5 25 21 18 14 9.5 5 1.3
    СТМ 20 55 141 77 45 39.5 29.5 25 17.5 12 3
    СТМ30 0.5 87 175 105 70 63 53 40 26 14 6.5
    СТМ05 0.6 20 37 25 15.5 12 8 6 4 2.7 0.6
    СТМ10 42 75 55 27 20 18 12 9 5 2
    СТМ 20 85 150 100 55 38 30 24 16 11 3.2
    СТМ30 125 220 150 81 65 50 38 27 18 5

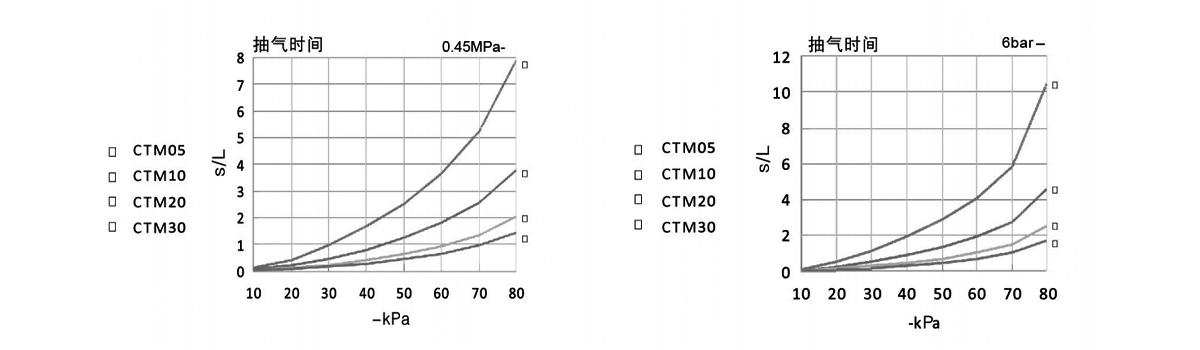

    Время вакуумирования серии CTM (с/л) для достижения различных уровней вакуума (-кПа)
    Модель Воздух   Supply
    Давление
    (МПа)     		Воздух
    Потребление
    (л/мин)     		10 20 30 40 50 60 70 80 Макс.
    Уровень вакуума
    (-кПа)
    СТМ 05 0.45 12 0.11 0.42 0.95 1.66 2.5 3.65 5.25 7.89 85
    СТМ 10 28 0.08 0.2 0.44 0.8 1.24 1.8 2.55 3.8
    СТМ 20 55 0.04 0.12 0.23 0.41 0.65 0.93 1.33 2.03
    СТМ 30 0.5 87 0.03 0.09 0.16 0.27 0.43 0.66 0.95 1.43
    СТМ 05 0.6 20 0.13 0.51 1.15 1.93 2.87 4.09 5.84 10.46
    СТМ 10 42 0.03 0.23 0.53 0.92 1.37 1.95 2.77 4.62
    СТМ 20 85 0.02 0.15 0.28 0.46 0.71 1.02 1.48 2.55
    СТМ 30 125 0.02 0.08 0.14 0.31 0.49 0.69 1.02 1.75

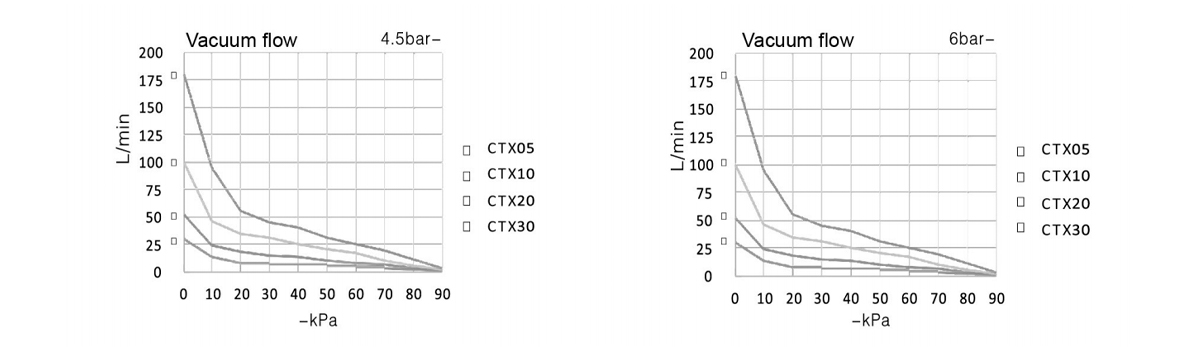

    Серия CTX Вакуумный поток (л/мин) при различных уровнях вакуума (-кПа)
    Модель Воздух   Supply
    Давление
    (МПа)     		Воздух
    Потребление
    (л/мин)     		0 10 20 30 40 50 60 70 80 90 Макс.
    Уровень вакуума
    (-кПа)
    CTX05 0.45 18 30 13 7.5 7 6 5 4 3.2 1.8 0.4 92
    СТХ 10 31 52 24 18 15 13 10.5 8 6 2.5 0.8
    СТХ 20 79 100 46 34 30.5 25 21 17 10.5 5 1.6
    СТХ 30 0.5 128 180 95 55 45.5 40.5 30.5 25 19 11.5 3
    CTX05 0.6 22 32 20 8.5 7.5 6 5 4 3 1.5 0.15
    СТХ 10 40 63 36 18 16 12.5 10.5 8.5 6 3.5 0.5
    СТХ 20 89 125 73 35 30 25 22 18 12 7 0.9
    СТХ 30 137 185 103 51 46 38 31 25 19 12 1.8

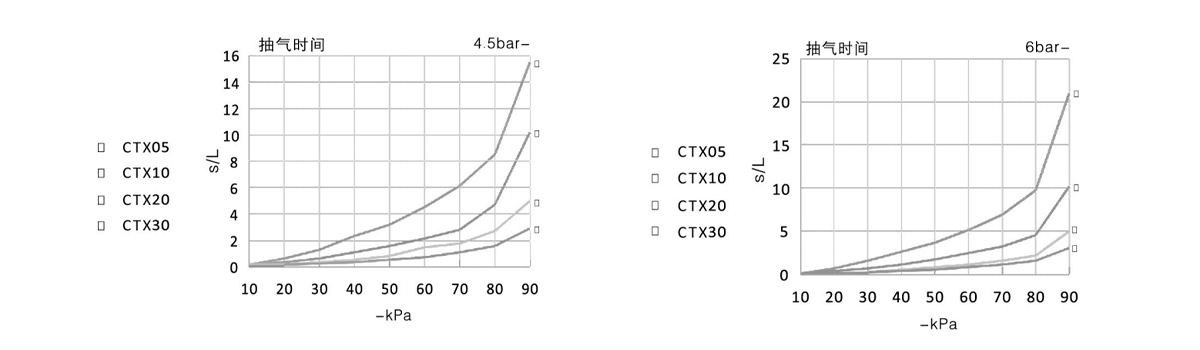

    Время вакуумирования серии CTX (с/л) для достижения различных уровней вакуума (-кПа)
    Модель Воздух Supply
    Давление
    (МПа)     		Воздух
    Потребление
    (л/мин)     		10 20 30 40 50 60 70 80 90 Макс.
    Уровень вакуума
    (-кПа)
    CTX05 0.45 18 0.13 0.6 1.26 2.3 3.2 4.5 6.15 8.5 15.5 92
    10 31 0.11 0.3 0.65 1.1 1.55 2.15 2.85 4.7 10.2
    20 79 0.09 0.16 0.32 0.55 0.8 1.5 1.8 2.7 5
    30 0.5 128 0.06 0.12 0.23 0.36 0.53 0.76 1.1 1.6 2.9
    CTX05 0.6 22 0.15 0.71 1.52 2.54 3.72 5.12 6.95 9.70 21 93
    10 40 0.09 0.32 0.71 1.18 1.74 2.4 3.26 4.55 10.2
    20 89 0.046 0.15 0.31 0.52 0.77 1.08 1.54 2.15 4.92
    30 137 0.025 0.123 0.23 0.38 0.58 0.82 1.11 1.54 3
