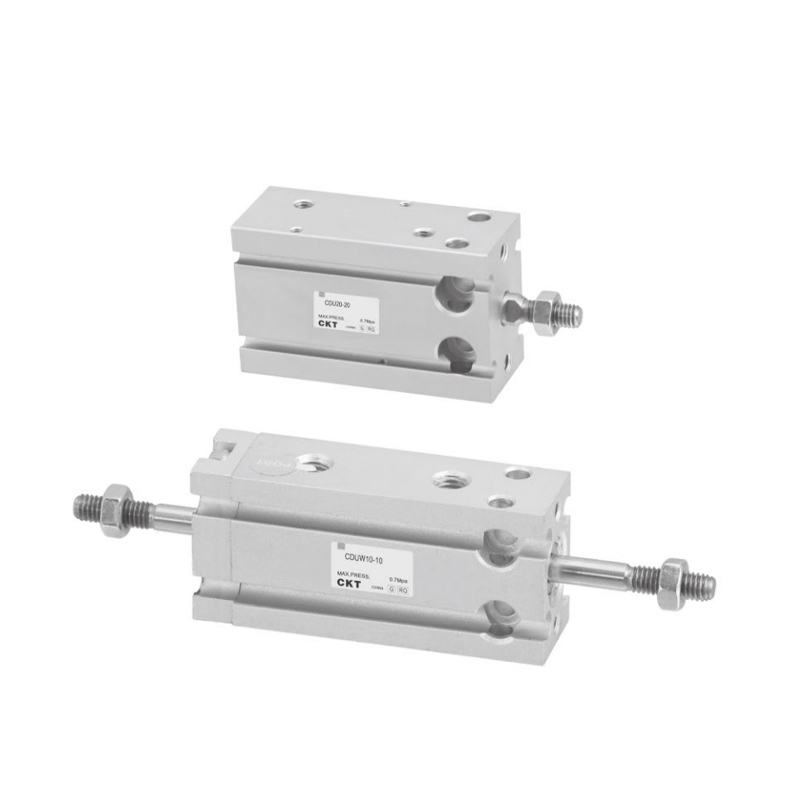

Цилиндр со свободным креплением серии CU/CUK
  • Цилиндр со свободным креплением серии CU/CUK
Свободное крепление цилиндра

Цилиндр со свободным креплением серии CU/CUK

Цилиндр свободного монтажа серии CU/CUK представляет собой модульный цилиндр свободного монтажа, обеспечивающий очень гибкую механическую интеграцию за счет структурной оптимизации. Его конструкция направлена ​​на упрощение процесса установки и адаптацию к различным условиям работы, а также соответствует требованиям точного управления движением в сценариях динамических нагрузок.

Основные функции
▸ Структурная свобода: Корпус обеспечивает многоосные фиксированные интерфейсы, поддерживает нестандартные положения установки и исключает компоненты адаптера;

▸ Легкая и компактная конструкция: Малоинерционная конструкция корпуса значительно снижает нагрузку на систему и оптимизирует использование пространства;

▸ Несколько вариантов спецификации: Охватывает широкий диапазон диаметров цилиндров и комбинаций хода, адаптируясь к различным сценариям нагрузки и смещения;

▸ Руководство по высокой стабильности: Цельная конструкция направляющей штока поршня с прецизионной шлифовкой обеспечивает длительную и стабильную работу без масла;

▸ Встроенная система датчиков: Встроенная конструкция переключателя с магнитной муфтой исключает риск внешних помех и обеспечивает обратную связь по позиционированию.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Малый цилиндр свободной установки серии CUJB
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Размер отверстия (мм) 6 10 16 20 25 32
    жидкость Воздух
    Действие Двойное действие
    Одностороннего действия: пружинный возврат/расширение
    Максимальное рабочее давление 0,7 МПа
    Мин.
    Операционная
    Давление
    (МПа)     		Двухместный
    актерское мастерство     		Однополюсный 0.12 0.06 0.05
    Двухместный rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    Невращающийся двойной стержень 0.18 0.13 0.11
    Одинокий
    актерское мастерство     		Стандартный 0.2 0.15 0.13
    Невращающийся стержень 0.23 0.18 0.16
    Температура окружающей среды и жидкости С автоматическим переключателем: -10 ~ 60 ℃, без автоматического переключателя: -10 ~ 70 ℃.
    Подушка Оба конца резиновый бампер
    Скорость поршня 50~500 мм/с
    Допуск на длину хода (мм) 1
    Смазка Не требуется
    Монтаж Свободное крепление (несколько монтажных слотов)
    Стержень невращающийся Точность ±0,8° ±0,5°
    Размер порта М5×0,8 45665
    *Если требуется смазка, используйте турбинное масло № 1 ISOVG32.

  • Модель автоматического переключения Strokel
    Отверстие
    размер
    (мм)     		Стандартный ход (мм) Длинный ход
    (двойного действия)
    *Модель с автоматическим переключением
    (прямой монтаж)
    Двойного действия Одного действия
    6 5,10,15,
    20,25,30     		5,10,15 40         .            50                     .         60 М9Н
    М9Б
    М9П
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    Маркировка длины провода: Без маркировки — 0,5 м, L — 3 м, Z — 5 м Пример: M9N, M9NL

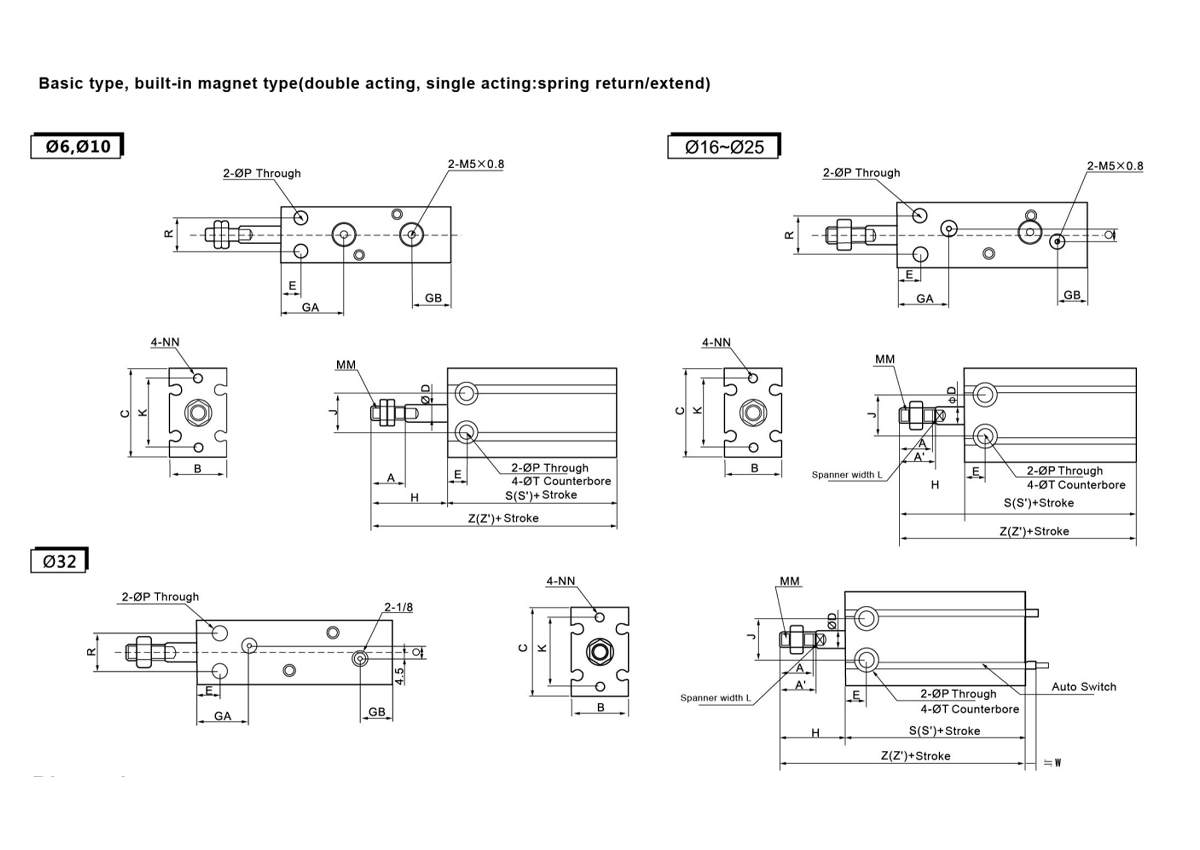

  • Размерность
    Модель A А' B C ØD E Джорджия ГБ J K L ММ НН ØП Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - М3×0,5 М3×0,5
    Дип5     		3.2 - 7 6глубина4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - М4×0,7 М3×0,5 Deep5 3.2 - 9 6deep5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 М5×0,8 М4×0,7 Deep6 4.5 4 12 7,6глубина6,5
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 М6×1,0 М5×0,8 Deep8 5.5 9 16 9,3глубина8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 М8×1,25 М5×0,8Deep8 5.5 9 20 9.3глубина9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 М10×1,25 М6×1,0Deep9 6.6 13.5 24 11глубина11,5
    Размер двойного действия
    Модель H Базовый тип Встроенный магнит
    S Z W С' З'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    Размер одностороннего действия (с пружинным возвратом)
    Модель H Базовый тип Встроенный магнит
    S Z W С' З'
    5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место
    C-C□ U6-□ С 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ С 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ С 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ С 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ С 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ С 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    Размер одностороннего действия (пружина удлинения)
    Модель H Базовый тип Встроенный магнит
    S Z W С' З'
    5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место
    C-C□ U6-□ Т 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ Т 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ Т 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ Т 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

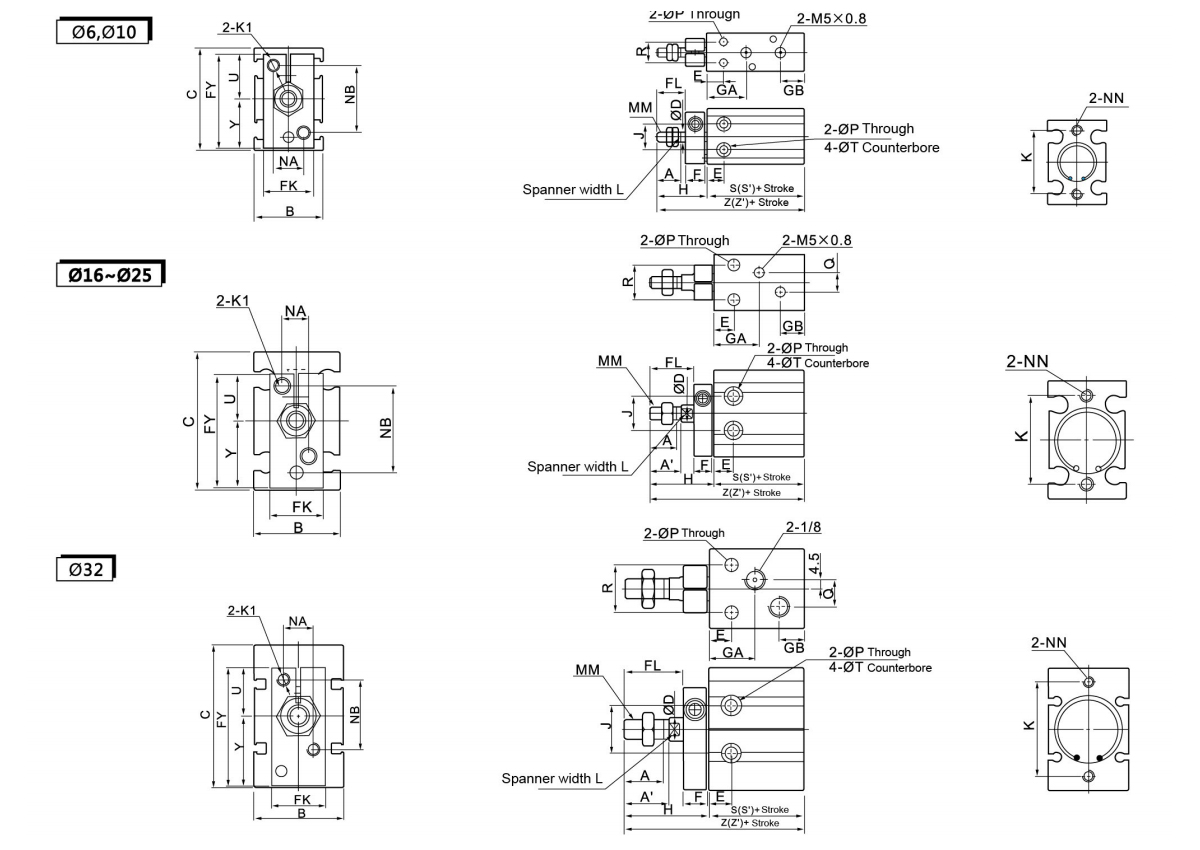

    Размерность
    Модель A А' B C ØD E F Флорида ФК финансовый год Джорджия ГБ H J K L ММ NA Примечание: НН ØП Q R ØT U Y К1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - М3×0,5 6 14 М3×0,5deep5 3.4 - 7 6глубина4.8 10 10.5 М3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - М4×0,7 7 15 М3×0,5deep5 3.4 - 9 6deep5 10.5 11.5 М3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 М5×0,8 6 18 М4×0,7deep6 4.5 4 12 7,6глубина6,5 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 М6×1,0 8 20 М5×0,8deep8 5.5 9 16 9,3глубина8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 М8×1,25 10 28 М5×0,8deep8 5.5 9 20 9.3глубина9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 М10×1,25 12 32 М6×1,0deep9 6.6 13.5 24 11глубина11,5 21 30.5 M5
    Размер двойного действия
    Модель H Без Авто
    Переключатель     		Встроенный
    Магнитный переключатель
    S Z W С' З'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    Размер одностороннего действия (с пружинным возвратом)
    Модель H Без автоматического переключения Встроенный магнит Switch
    S Z W S З'
    5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ S 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ S 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    Размер одностороннего действия (пружина удлинения)
    Модель H ØT U Y Без Авто Switch Встроенный магнит Switch
    S Z W С' З'
    5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место
    C-C□ UK6-□T 23 28 33 6Глубокий4,8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6Deep5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7,6Глубокая6,5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ Т 34 39 44 9.5Глубокий8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5Глубокий9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 11Глубокий11,5 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
