4-ходовой ручной клапан серии 4HV 2/3 Поставщики

Главная / Продукты / Компоненты пневматического управления / Ручной регулирующий клапан / 4-ходовой ручной клапан серии 4HV 2/3

4-ходовой ручной клапан серии 4HV 2/3 4-ходовой ручной клапан серии 4HV 2/3 4-ходовой ручной клапан серии 4HV 2/3 4-ходовой ручной клапан серии 4HV 2/3
  • 4-ходовой ручной клапан серии 4HV 2/3
  • 4-ходовой ручной клапан серии 4HV 2/3
  • 4-ходовой ручной клапан серии 4HV 2/3
  • 4-ходовой ручной клапан серии 4HV 2/3
Ручной регулирующий клапан

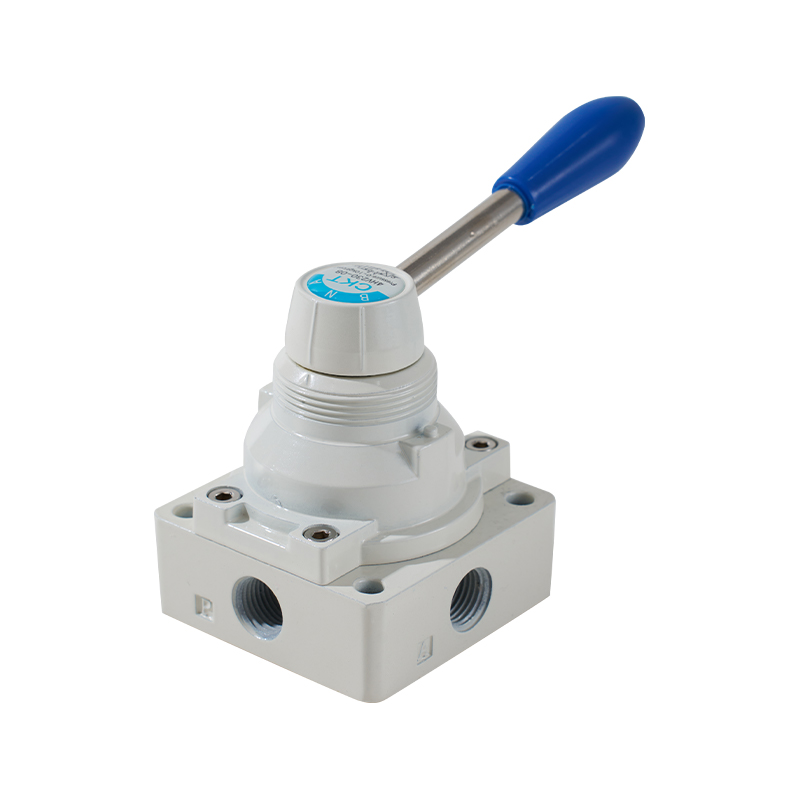

4-ходовой ручной клапан серии 4HV 2/3

1. Легкое реверсивное вращение, хорошее ощущение руки, точное позиционирование;
2. Большая эффективная площадь потока, небольшая потеря давления;
3. Доступны два типа установки: панель и снизу, установка панели с помощью монтажных гаек.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：2-позиционный 5-ходовой пневматический педальный клапан серии 4F
СЛЕДУЮЩАЯ：5-ходовой ручной клапан серии 4H
  • Стандартная спецификация

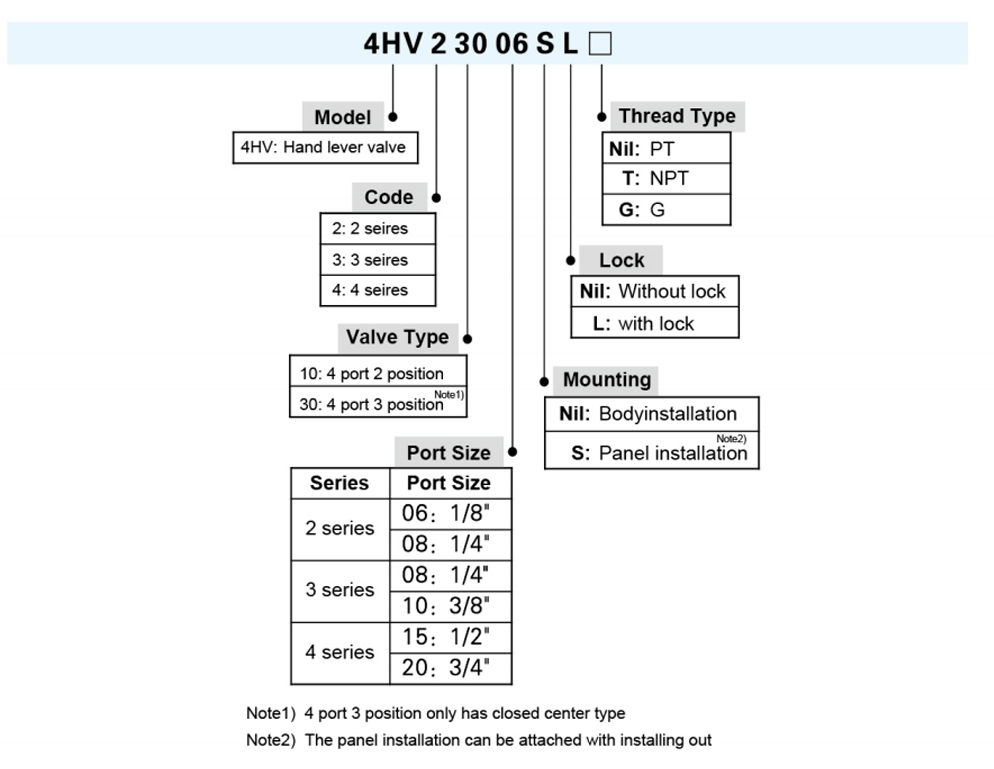

    Модель 4HV2□□
    -06(Л)     		4HV2□□
    -08(Л)     		4HV3□□
    -08(Л)     		4HV3□□
    -10(л)     		4HV4□□
    -15(л)     		4HV4□□
    -20(л)
    жидкость Воздух (фильтруется фильтрующим элементом 40 мкм)
    Действие Ручное управление прямого действия
    Размер порта ПТ1/8 ПТ1/4 ПТ1/4 ПТ3/8 ПТ1/2 ПТ3/4
    Эффективная площадь сечения 14,0 мм²
    (Cv=0,78)     		16,0 мм²
    (Cv=0,89)     		30,0 мм²
    (Cv=1,67)     		33,0 мм²
    (Cv=1,83)     		88,0 мм²
    (Cv=4,89)     		95,0 мм²
    (Cv=5,27)
    Позиция 4 порта 2 позиции, 4 порта 3 позиции
    Смазка Не требуется
    Диапазон рабочего давления 0 ~ 1,0 МПа (0 ~ 145 фунтов на квадратный дюйм)
    Испытательное давление 1,5 МПа (215 фунтов на квадратный дюйм)
    Рабочая температура -20~70℃
    Рабочий угол 90°(45°, если 4 порта, 3 позиции)

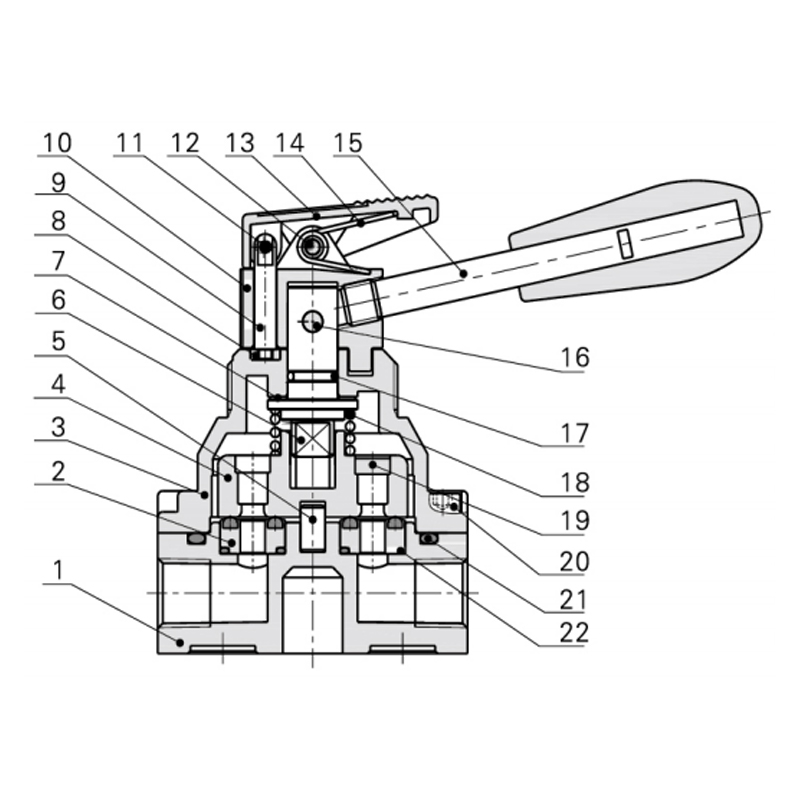

  • Товар Модель Товар Модель
    1 Основная часть 12 Контакт-1
    2 Уплотнительная основа 13 Передняя обложка
    3 Крышка клапана 14 Весна
    4 Пробка клапана 15 Ручка
    5 Столбец Пин 16 Контакт-2
    6 Вал 17 Вал O Ring
    7 Шайба 18 Весна
    8 Крепежная пластина 19 Железная пластина
    9 Стопорный штифт 20 Крепежный винт
    10 Крышка клапана 21 Основная часть O-ring
    11 Весна Pin 22 Уплотнительная основа O-ring

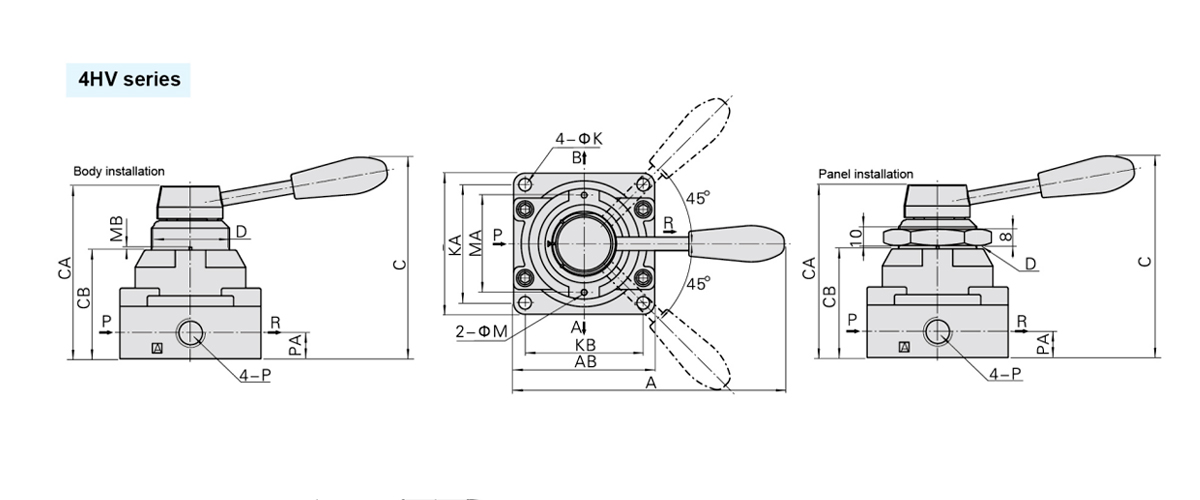

    Модель /Symbol A АБ B C Калифорния КБ D K КА КБ M МА МБ P Пенсильвания
    4ХВ2□□-06 120 62 62 92.5 73 45 М34×1,5 5.5 49 49 3 40 1.5 ПТ1/8 11.5
    4ХВ2□□-08 120 62 62 92.5 73 45 М34×1,5 5.5 49 49 3 40 1.5 ПТ1/4 11.5
    4ХВ3□□-08 140 74 74 104 88.5 56 М40×1,5 6.5 62 62 3 51 1.5 ПТ1/4 13.5
    4ХВ3□□-10 140 74 74 104 88.5 56 М40×1,5 6.5 62 62 3 51 1.5 ПТ3/8 13.5
    4ХВ4□□-15 160 94 102 128 110 72 М52×1,5 6.5 89 81 3 64 2 ПТ1/2 18
    4ХВ4□□-20 160 94 102 128 110 72 М52×1,5 6.5 89 81 3 64 2 ПТ3/4 18

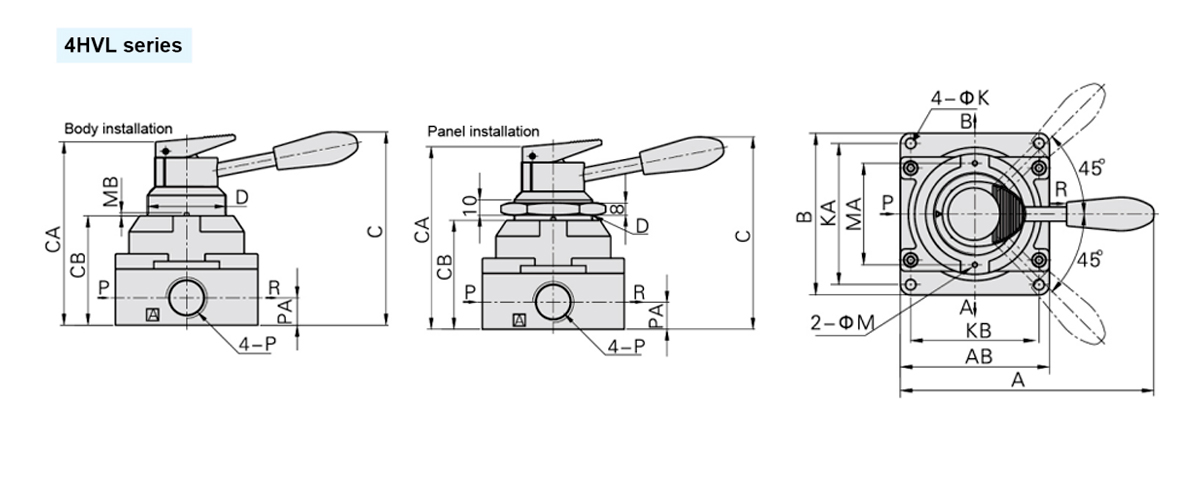

    Модель/Symbol A АБ B C Калифорния КБ D K КА КБ M МА МБ P Пенсильвания
    4ХВ2□□-06L 120 62 62 92.5 84 45 М34×1,5 5.5 49 49 3 40 1.5 ПТ1/8 11.5
    4ХВ2□□-08L 120 62 62 92.5 84 45 М34×1,5 5.5 49 49 3 40 1.5 ПТ1/4 11.5
    4ХВ3□□-08L 140 74 74 104 99 56 М40×1,5 6.5 62 62 3 51 1.5 ПТ1/4 13.5
    4ХВ3□□-10L 140 74 74 104 99 56 М40×1,5 6.5 62 62 3 51 1.5 ПТ3/8 13.5
    4ХВ4□□-15L 160 94 102 128 121 72 М52×1,5 6.5 89 81 3 64 2 ПТ1/2 18
    4ХВ4□□-20L 160 94 102 128 121 72 М52×1,5 6.5 89 81 3 64 2 ПТ3/4 18
