Регулятор давления фильтра серии AW Поставщики

Главная / Продукты / Компоненты пневматического контроля давления / Модульный F.R.L. Серия AC / Регулятор давления фильтра серии AW

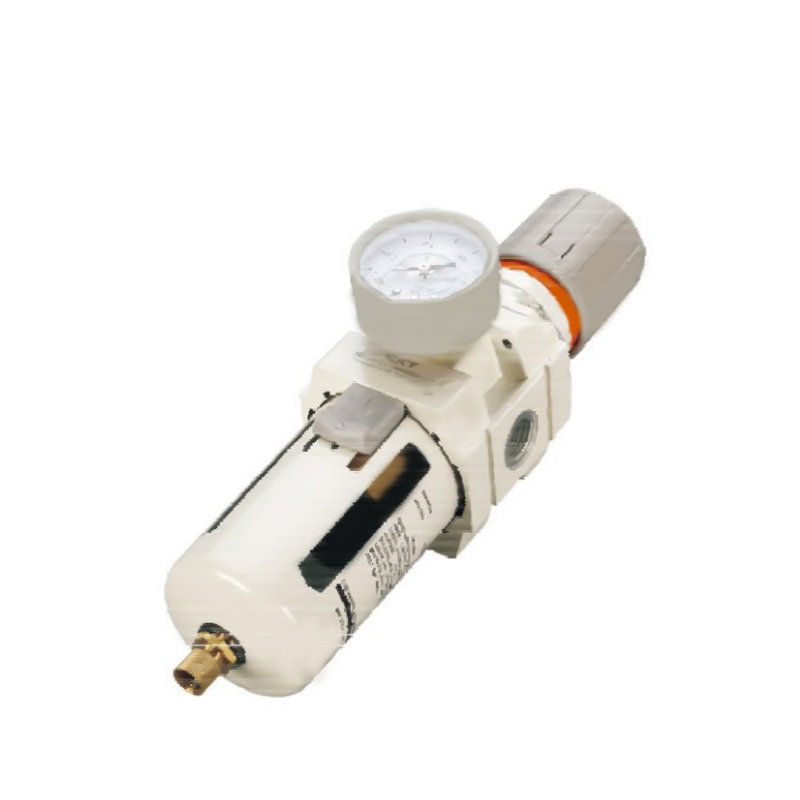

Регулятор давления фильтра серии AW
  • Регулятор давления фильтра серии AW
Модульный F.R.L. Серия AC

Регулятор давления фильтра серии AW

Регулятор давления с фильтром серии AW является ключевым компонентом обработки источника воздуха в промышленных пневматических системах. Он объединяет функции фильтрации и регулирования давления для обеспечения приводов чистым сжатым воздухом со стабильным давлением, обеспечивая надежность и долгосрочную работу системы.

1. Возможность многоступенчатого перехвата примесей.

Встроенная высокоэффективная фильтрационная структура позволяет глубоко отделять твердые частицы и жидкие остатки в источнике воздуха, снижая риск загрязнения трубопровода.


2. Контроль динамического баланса давления.

Механизм регулирования давления имеет низкие характеристики гистерезиса, а диапазон колебаний выходного давления узок, что эффективно подавляет дрейф давления, вызванный изменениями нагрузки.


3. Интерфейс модульной сборки

Принята стандартная конструкция быстрого подключения портов, которая совместима с основными газовыми коллекторами и схемами трубопроводов, что значительно сокращает цикл установки на месте.


4. Полный охват спецификации сценария

Обеспечивает уровни потока серии 2000/3000/4000/5000 для адаптации к условиям работы пневматических цепей различных размеров.


5. Универсальная адаптация трубопровода

Поддерживает конфигурацию труб диаметром от 1/8 до 1 дюйма для быстрого совместимого развертывания с существующими сетями газоснабжения.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Комбинация фильтров серии AC (две части)
СЛЕДУЮЩАЯ：Лубрикатор серии AL
  • Испытательное давление 1.5Mpa{15.3kgf/cm²}
    Максимальное рабочее давление 1.0Mpa{10.2kgf/cm²}
    Температура окружающей среды и жидкости 5~60℃
    Апертура сетчатого фильтра 5 мкм
    Материал чаши Поликарбонат
    Чаша охранник C-AW1000~2000(Без)       C-AW3000~5000(С)
    Установить диапазон давления C-AW1000: 0,05–0,7 МПа (0,51–7,1 кгс/см²)
    C-AW2000~5000: 0,05~0,85 МПа (0,51~8,7 кгс/см²)
    Примечание: 2,10,20,40,70,100 мкм по желанию.

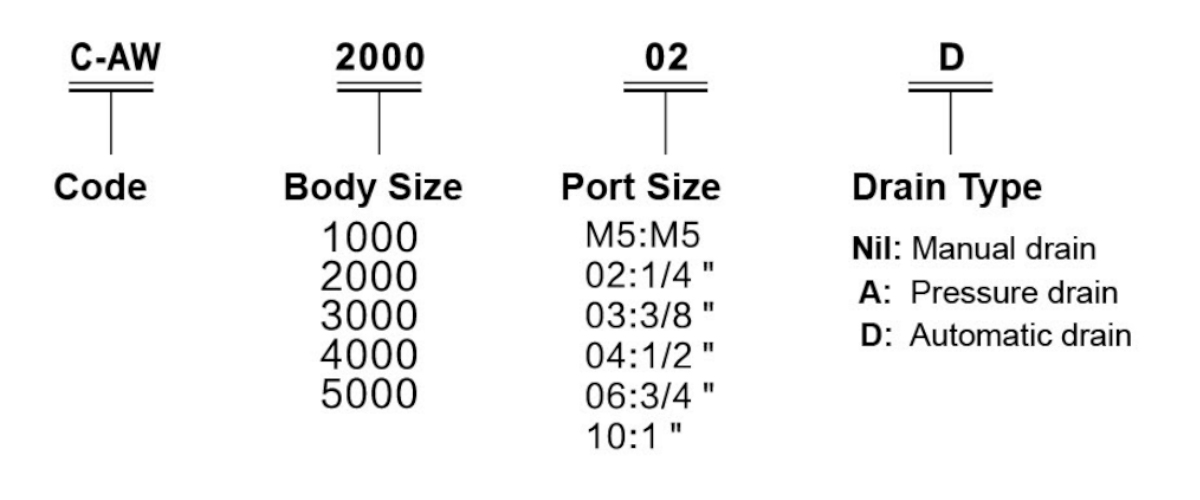

    Модель Спецификация
    Номинальный расход Размер порта
    Rc(ПТ)     		Размер порта манометра
    Rc(ПТ)     		Вес
    (кгс)
    Ручной слив Автоматический слив
    C-AW1000-M5 C-AW1000-M5D 100 М5×8 1/16 0.09
    C-AW2000-02 C-AW2000-02D 550 1/4 1/8 0.36
    C-AW3000-02 C-AW3000-02D 2000 1/4 1/8 0.56
    C-AW3000-03 C-AW3000-03D 2000 3/8 1/8 0.56
    C-AW4000-03 C-AW4000-03D 4000 3/8 1/4 1.15
    C-AW4000-04 C-AW4000-04D 4000 1/2 1/4 1.15
    C-AW4000-06 C-AW4000-06D 4500 3/4 1/4 1.21
    C-AW5000-06 C-AW5000-06D 5000 3/4 1/4
    C-AW5000-10 C-AW5000-10D 5000 1 1/4
    Примечание: 1. Стандартный автоматический слив нормально открыт (Н.О.). Серия C-AW3000~4000 также предлагает нормально закрытый (Н.З.) вариант. Минимальное рабочее давление: нормально открытое - 0,1 МПа (1 кгс/см²), нормально закрытое - 0,15 МПа (1,5 кгс/см²).
    2. Под давлением питания 0,7 МПа (7,1 кгс/см²).

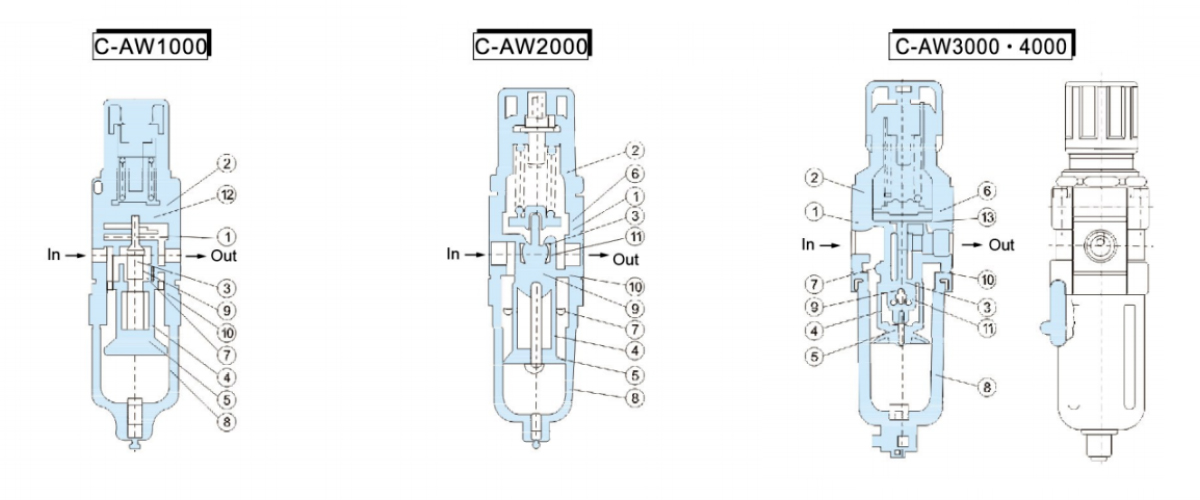

  • Основные компоненты
    Товар Имя Материал Примечание
    С-АВ1000~2000 C-AW3000 C-AW4000/C-AW4000-06
    1 Тело Цинк, литье под давлением Литой алюминий Литой алюминий Белый
    2 Капот Метацетальдегид Литой алюминий Черный

    Компоненты
    Товар Имя Материал Номер детали.
    C-AW1000 C-AW2000 C-AW3000 C-AW4000 C-AW4000-06
    3 Клапан в сборе Латунь НБР - - - - -
    4 Фильтрующий элемент Смола - - - - -
    5 Переборка АБС - - - - -
    6 Диафрагма в сборе НБР - - - - -
    7 Отклоняющая пластина АБС - - - - -
    8 Сборка чаши Поликарбонат - - - - -
    9 Клапанная пружина Нержавеющая сталь - - - - -
    10 Тело O-ring НБР - - - - -
    11 Уплотнительное кольцо клапана НБР - - - - -
    12 МОЕ-кольцо НБР - - - - -
    13 уплотнительное кольцо НБР - - - - -

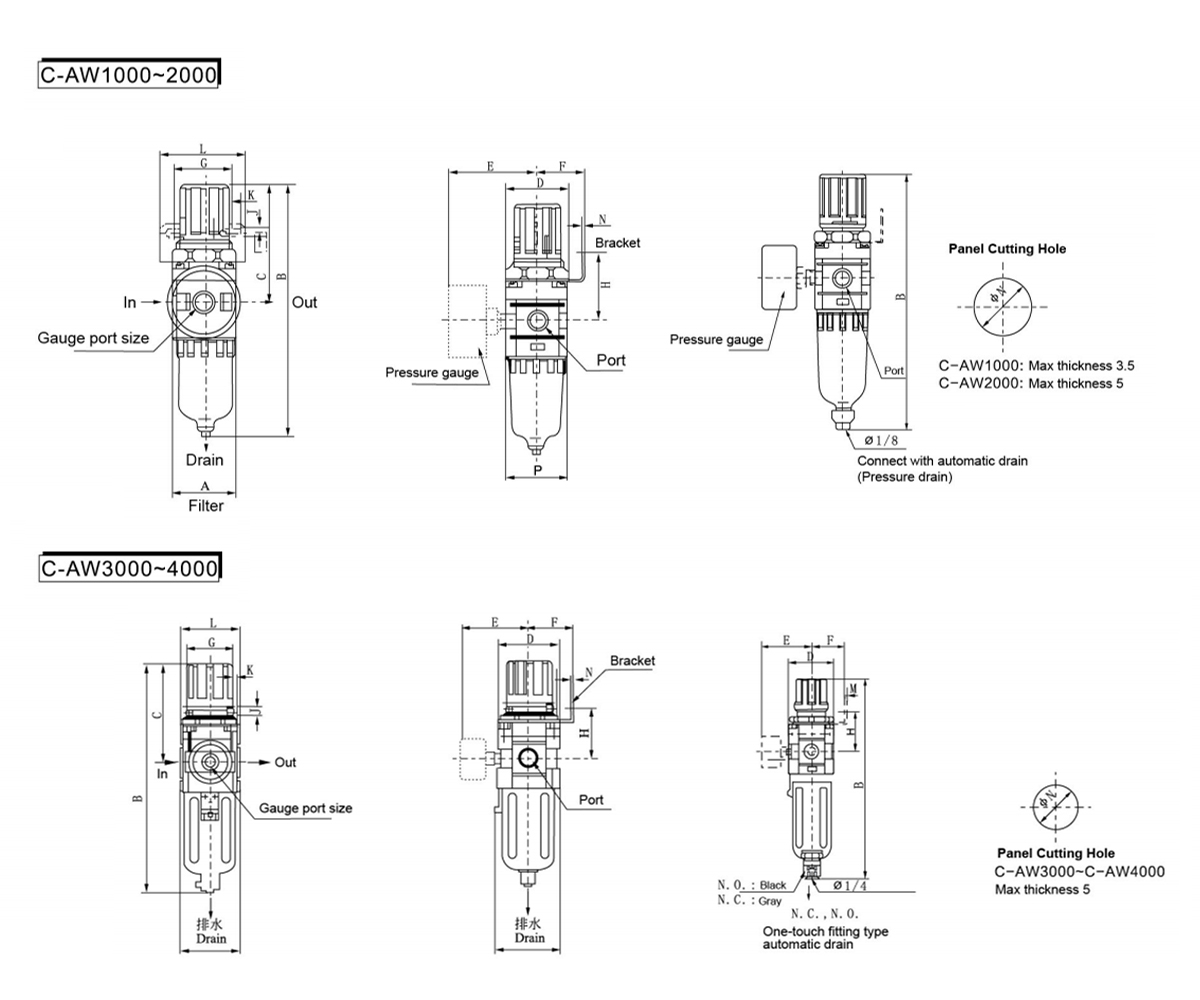

    Модель Порт
    Размер     		A B C D E F G H J K L M N P Связаться с
    Автоматический слив
    B
    C-AW1000 М5×0,8 25 109.5 50.5 25 26 25 28 30 4.5 6.5 40 2.0 20.5 28 130
    C-AW2000 1/4 40 164.5 78 40 56.8 30 30 45 5.4 15.4 55 2.3 33.5 40 187.5
    C-AW3000 1/4 ·3/8 53 211 92.5 53 60.8 41 40 46 6.5 8.0 53 2.3 42.5 56 248.5
    C-AW4000 3/8 · 1/2 70 262.5 112 70 70.5 50 54 54 8.5 10.5 70 2.3 52.5 73 300
    C-AW4000-06 3/4 75 267 114 70 70.5 50 54 56 8.5 10.5 70 2.3 52.5 73 304
