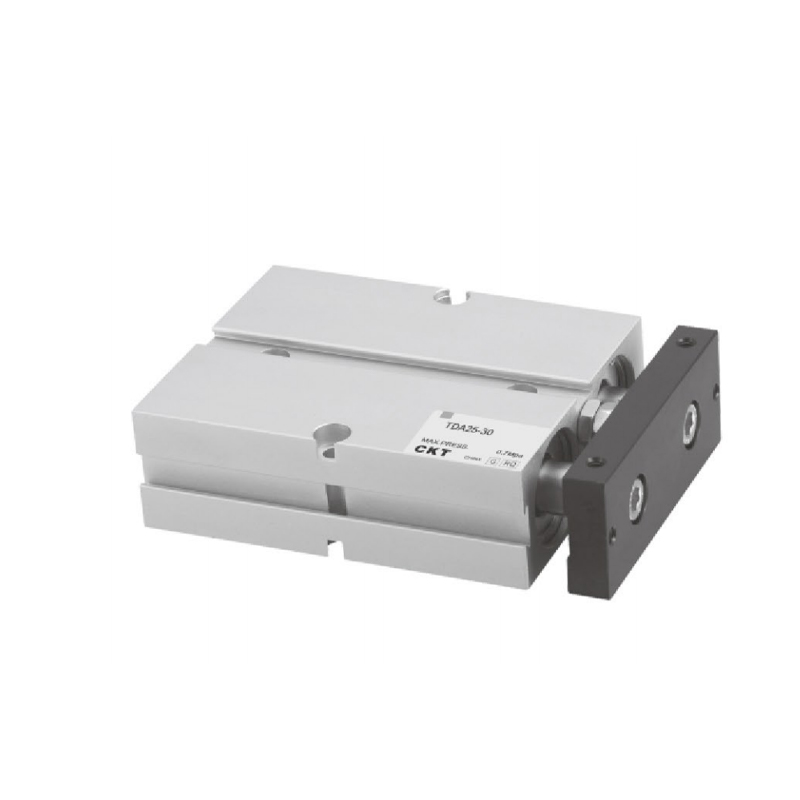

Двойной цилиндр серии TDA/TN (Ø10~Ø32)
  • Двойной цилиндр серии TDA/TN (Ø10~Ø32)
Многоосевой цилиндр

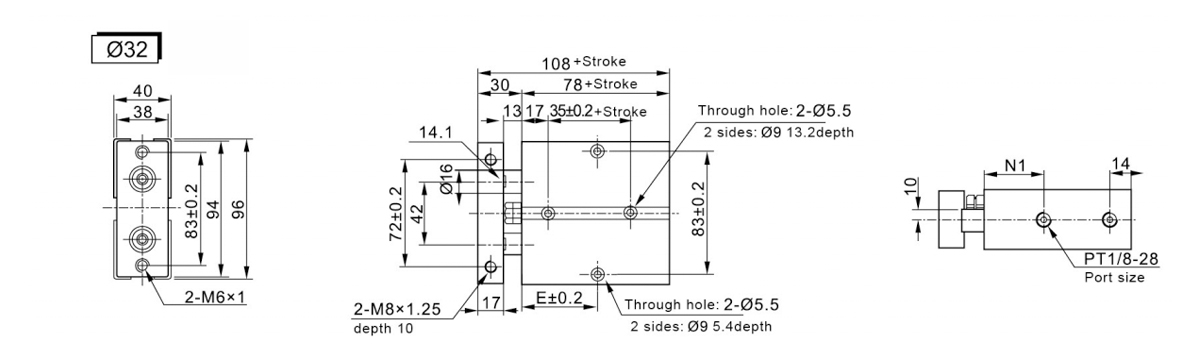

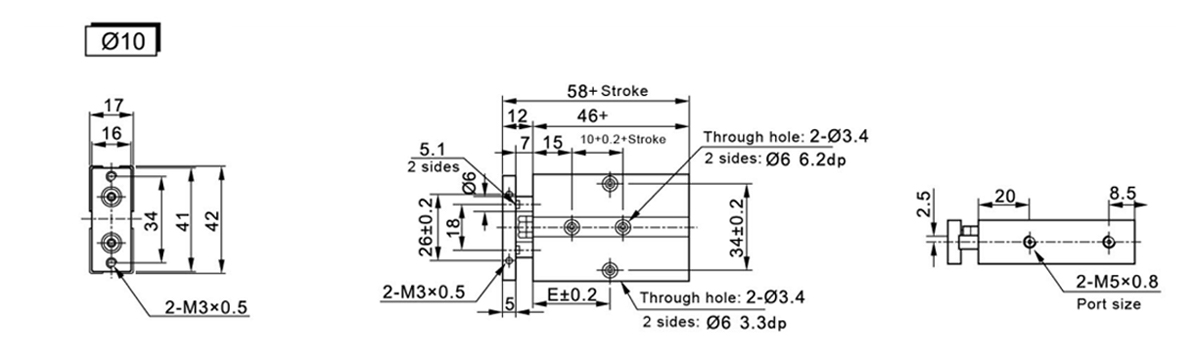

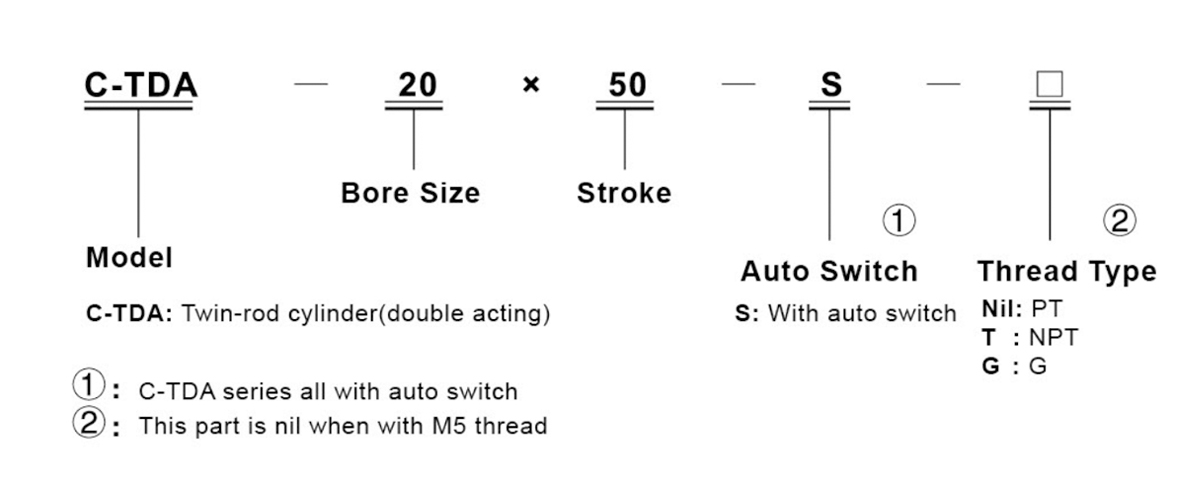

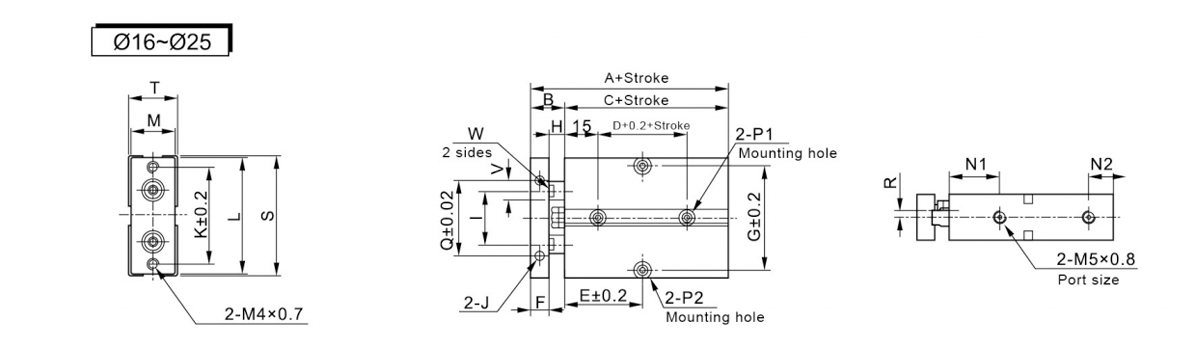

Двойной цилиндр серии TDA/TN (Ø10~Ø32)

1. Встроенный корпус фиксируется и устанавливается для экономии места для установки;
2. Он обладает определенными свойствами защиты от изгиба и скручивания и может выдерживать определенные боковые нагрузки;
3. На трех сторонах крепежной пластины имеются монтажные отверстия для облегчения многопозиционной загрузки;
4. Накладка для предотвращения столкновений на передней части корпуса позволяет регулировать ход цилиндра и смягчать удары;
5. Стандартная конфигурация цилиндров этой серии — магнитного типа, вариант без магнитного типа отсутствует.
