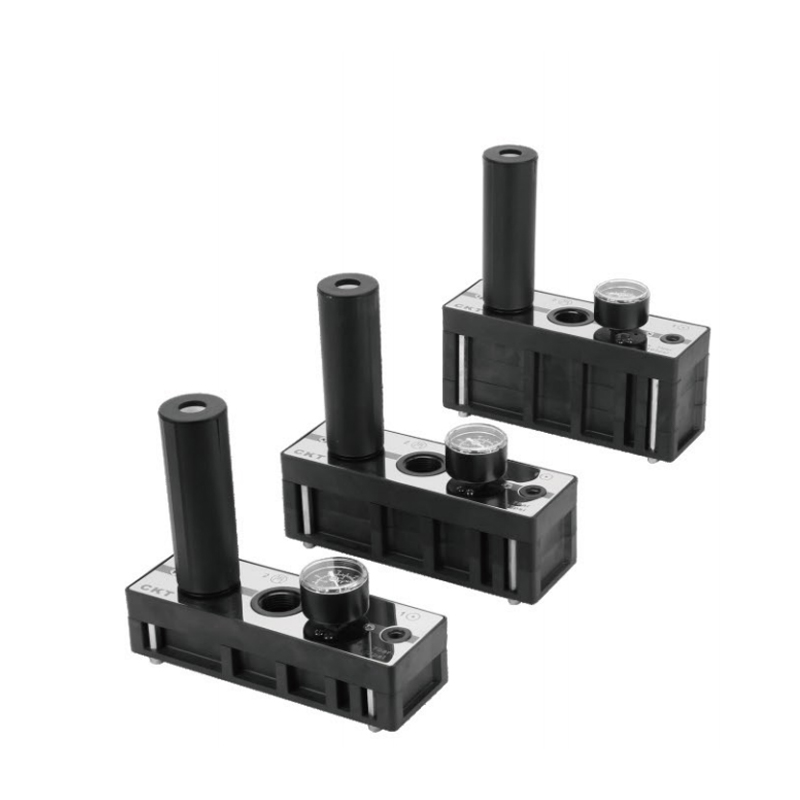

Многоступенчатый генератор вакуума серии C

Многоступенчатый генератор вакуума серии C — это тип устройства, которое использует сжатый воздух для создания вакуума посредством специальной конструкции каналов потока. Его основным принципом является локальный эффект низкого давления, вызванный высокоскоростным потоком воздуха, который особенно подходит для сценариев промышленной автоматизации, которые требуют эффективного и компактного источника вакуума и не требуют традиционного вакуумного насоса.

Иерархическая архитектура преобразования энергии:

В отличие от одноступенчатого генератора, в этой серии используется прецизионная многоступенчатая конструкция канала потока. Сжатый воздух расширяется и ускоряется в каждой камере поочередно, и за счет суперпозиции эффекта прогрессивного расширения газа и эффекта Вентури достигается более полное и градиентное использование энергии воздушного потока, тем самым получая более высокую мощность вакуумного всасывания при тех же условиях подачи воздуха.

Оптимизированная геометрия и характеристики поля потока:

Внутренний канал потока был специально топологически оптимизирован и включает сужающееся сопло, камеру смешения и постепенно расширяющуюся диффузионную секцию. Эта геометрическая конфигурация может эффективно направлять воздушный поток для формирования высокоскоростной струи, максимизируя прочность и стабильность формирования локальной зоны низкого давления. Особые контуры ключевых частей способствуют эффективному захвату и транспортировке молекул газа.

Значительный баланс между эффективностью и потреблением газа:

Многоступенчатый механизм извлечения энергии является основой его высокой эффективности. Путем разложения одного процесса расширения газа на несколько энергетических этапов можно значительно улучшить степень вакуума или скорость откачки, которые могут быть созданы на единицу потребления сжатого воздуха. Это делает общий расход газа обычно лучше, чем у обычного одноступенчатого генератора при достижении тех же характеристик вакуума, что отражает лучшую экономию эксплуатации.

Надежный установившийся вакуумный выход:

Сама многоступенчатая структура оказывает определенный буферный и регулирующий эффект. При небольших колебаниях нагрузки или небольших изменениях давления подачи газа уровень выходного вакуума демонстрирует более высокую надежность, обеспечивая более стабильное отрицательное давление для автоматического захвата, адсорбции и других процессов.

Компактная топология и адаптивность к нагрузке:

Несмотря на сложную внутреннюю структуру, его общая конструкция остается компактной и легко интегрируется в компоновку оборудования с ограниченным пространством. Его характеристики нагнетания позволяют ему лучше адаптироваться к системам нагрузки с различной скоростью утечки или требующим быстрого создания вакуума, особенно для обработки заготовок с пористой и неровной поверхностью.
