Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват Поставщики

Главная / Продукты / Воздушный цилиндр / Пневматические захваты / Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват

Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват
  • Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват
  • Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват
Пневматические захваты

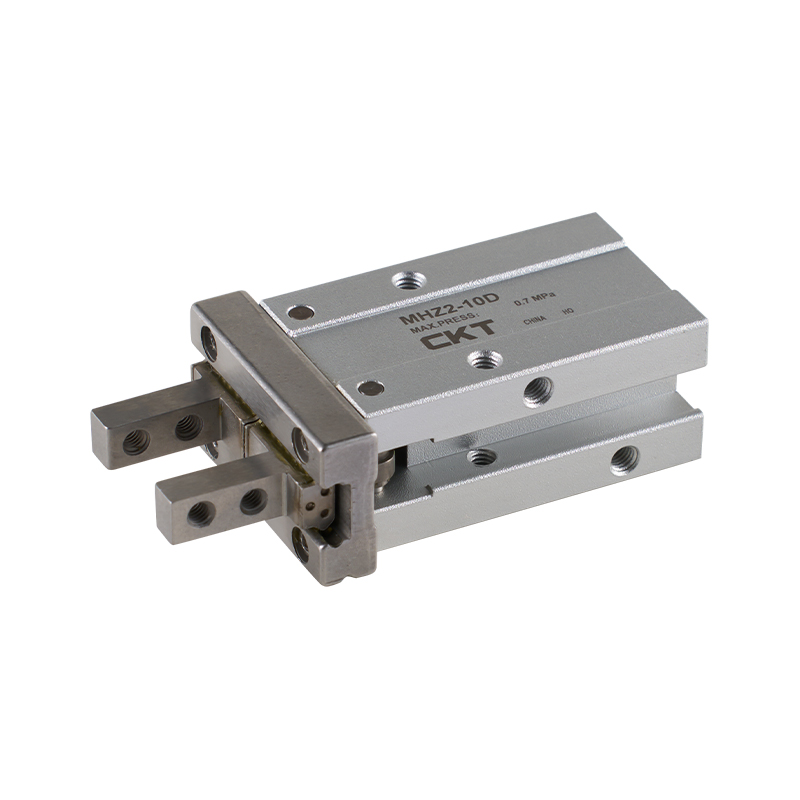

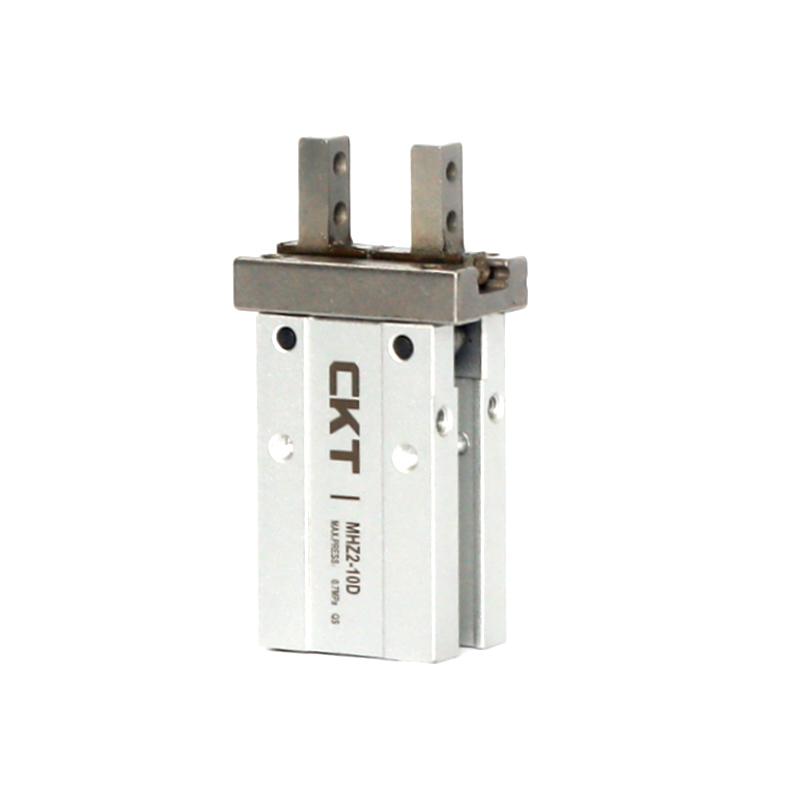

Серия MHZ2 (тип параллельного открытия и закрытия) Пневматический захват

Пневматические захваты серии MHZ2 (тип с параллельным открыванием и закрыванием) ориентированы на обеспечение стабильного и надежного параллельного зажима. Его концепция дизайна заключается в том, чтобы сбалансировать основные характеристики и адаптируемость для удовлетворения основных потребностей в точном захвате в звене автоматического выполнения.

Основные возможности:

1. Интегрированная система направляющих: Встроенный направляющий механизм обеспечивает достаточную жесткость конструкции и точность действия привода во время работы.

2. Повышенная стабильность направляющих: В нижней части направляющего компонента предусмотрена вспомогательная конструкция позиционирования для поддержания взаимного положения между ключевыми движущимися частями и основной конструкцией, а также для повышения надежности долгосрочной эксплуатации.

3. Точность позиционирования: Оптимизированная конструкция конструкции обеспечивает хорошую согласованность позиционирования, что помогает добиться точного зажима заготовки и повысить надежность процесса зажима.

4. Гибкая установка и совместимость: Предоставляет множество стандартизированных интерфейсов установки для легкой интеграции в различные компоновки оборудования или в среды с ограниченным пространством.

5. Интегрированная помощь в управлении телом: Корпус оснащен магнитными компонентами, что обеспечивает базовое удобство интеграции стандартных устройств определения положения.

6. Адаптивность индукционного переключателя: На поверхности корпуса цилиндра имеется несколько слотов для установки индукционных переключателей, что обеспечивает пространство для регулировки компоновки устройства обнаружения для адаптации к различным требованиям сбора сигнала.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Серия MHC2 (тип открытия и закрытия с опорой) Пневматический захват
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Диаметр цилиндра
    мм     		6 10 16 20 25 32 40
    Используйте жидкость Воздух
    Рабочее давление
    диапазон (МПа)     		Двойного действия 0,15~0,7 0,2~0,7 0,1~0,7 0,1~0,7
    Одностороннего действия 0,3~0,7 0,35~0,7 0,25~0,7 0,25~0,7
    Температура жидкости для использования в окружающей среде -10~60℃
    Повторяемость (мм) ±0,01 ±0,02
    Максимальная рабочая частота (c.m.m) 180 (серия MHZL2 — 120) 60
    Поставка нефти Не требуется
    Режим работы Двойного действия · Single-acting
    Магнитный переключатель (опция) Бесконтактный магнитный переключатель (MHZA2, MHZAJ2 без магнитного переключателя)
    Диаметр соединения М3×0,5 М5×0,8

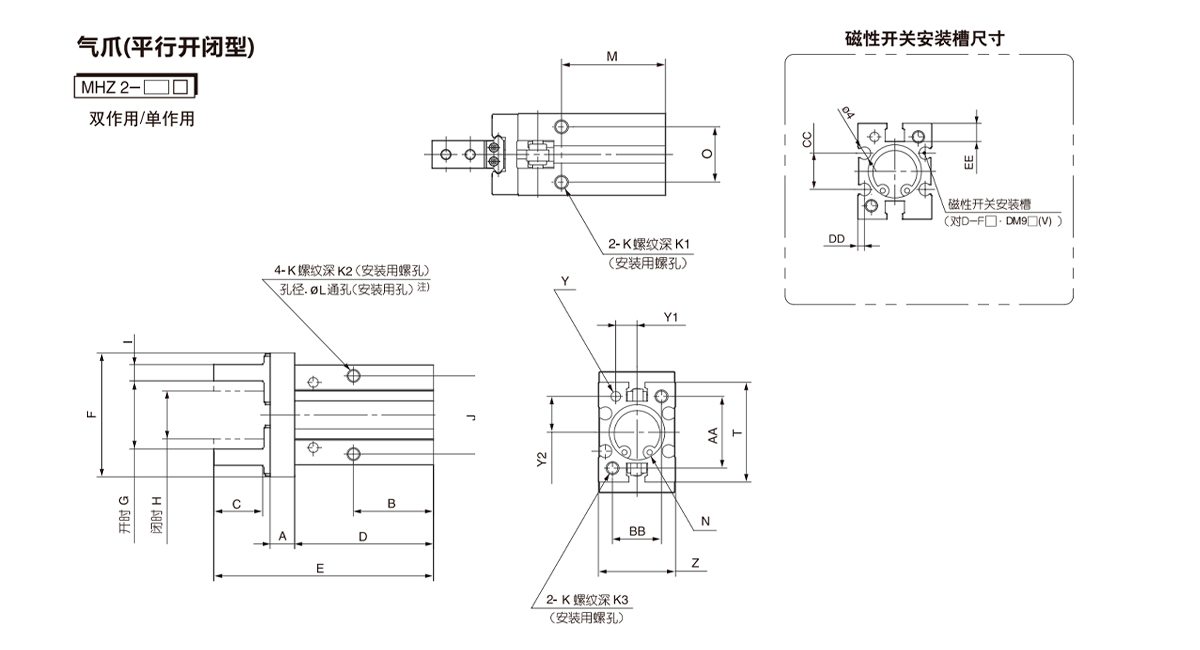

  • Модель
    (мм)     		A B C D E F G H I J K К1 К2 К3 ØL M N 0 P Q R S
    10 6 23 12 37.8 57 29 15.2 11.2 4 16 М3×0,5 6 5.5 6 26 27 Ø11H9 Глубокий 2 11.4 М2,5×0,45 3 5.7 М3×0,5
    16 7.5 24.5 15 42.5 67.3 38 20.9 14.9 5 24 М4×0,7 4.5 8 8 3.4 30 Ø17H9 Глубокий2 16 М3×0,5 4 7 М5×0,8
    20 9.5 29 20 52.8 84.8 50 26.3 16.3 8 30 М5×0,8 8 10 10 4.3 35 021H9 Глубокий3 18.6 М4×0,7 5 9 М5×0,8
    25 11 30 25 63.6 102.7 63 33.3 19.3 10 36 М6×1 10 12 12 5.1 36.5 026H9 Глубокий3.5 22 М5×0,8 6 12 М5×0,8
    32 12 40(49) 29 67(76) 113(122) 97 48 26 12 46 М6×1 10 13 13 5.1 48(57) 034H9 Глубокий4 26 М6×1 7 14 М5×0,8
    40 15 49(62) 36 83(96) 139(152) 119 60 30 14 56 М8×1,25 13 16 17 6.6 58(71) 042H9 Глубокий4 32 М8×1,25 9 17 М5×0,8

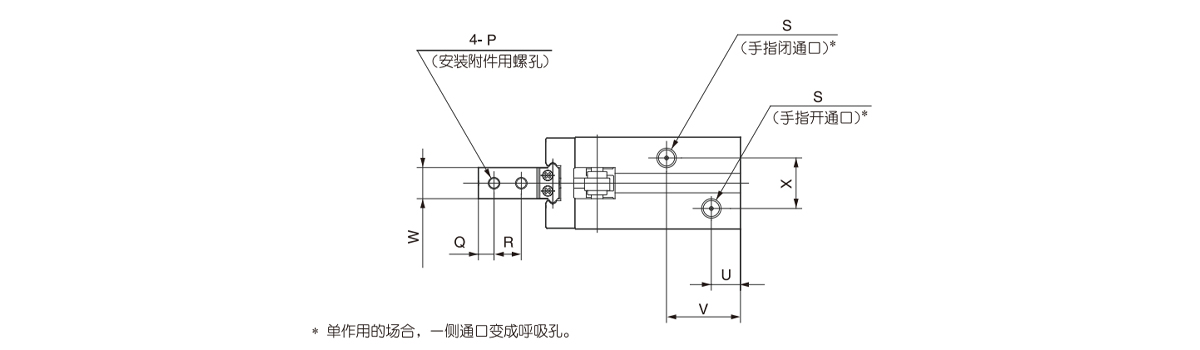

    Модель
    (мм)     		T U V W X Y Z Y1 Y2 АА ББ СС ДД ЭЭ
    10 23 9 19 5 11 Ø2H9 Глубокий3 16,4±0,05 5,2±0,02 7,6±0,02 18 12 5.4
    16 30.6 7.5 19 8 13 Ø3H9 Глубокий3 23,6±0,05 6,5±0,02 11±0,02 22 15 11.6 2.1 5.8
    20 42 10 23 10 15 Ø4H9 Глубокий4 27,6±0,05 7,5±0,02 16,8±0,02 32 18 14 2.1 9
    25 52 10.7 23.5 12 20 Ø4H9 Глубокий4 33,6±0,05 10±0,02 21,8±0,02 40 22 19 3.5 11.5
    32 60 11 31(37) 15 24 Ø5H9 Глубокий5 40±0,1 12±0,02 23±0,02 46 26 24 3.3 11.5
    40 72 12 38(45) 18 28 Ø5H9 Глубокий5 48±0,1 14±0,02 29±0,02 56 32 29.4 3.7 13

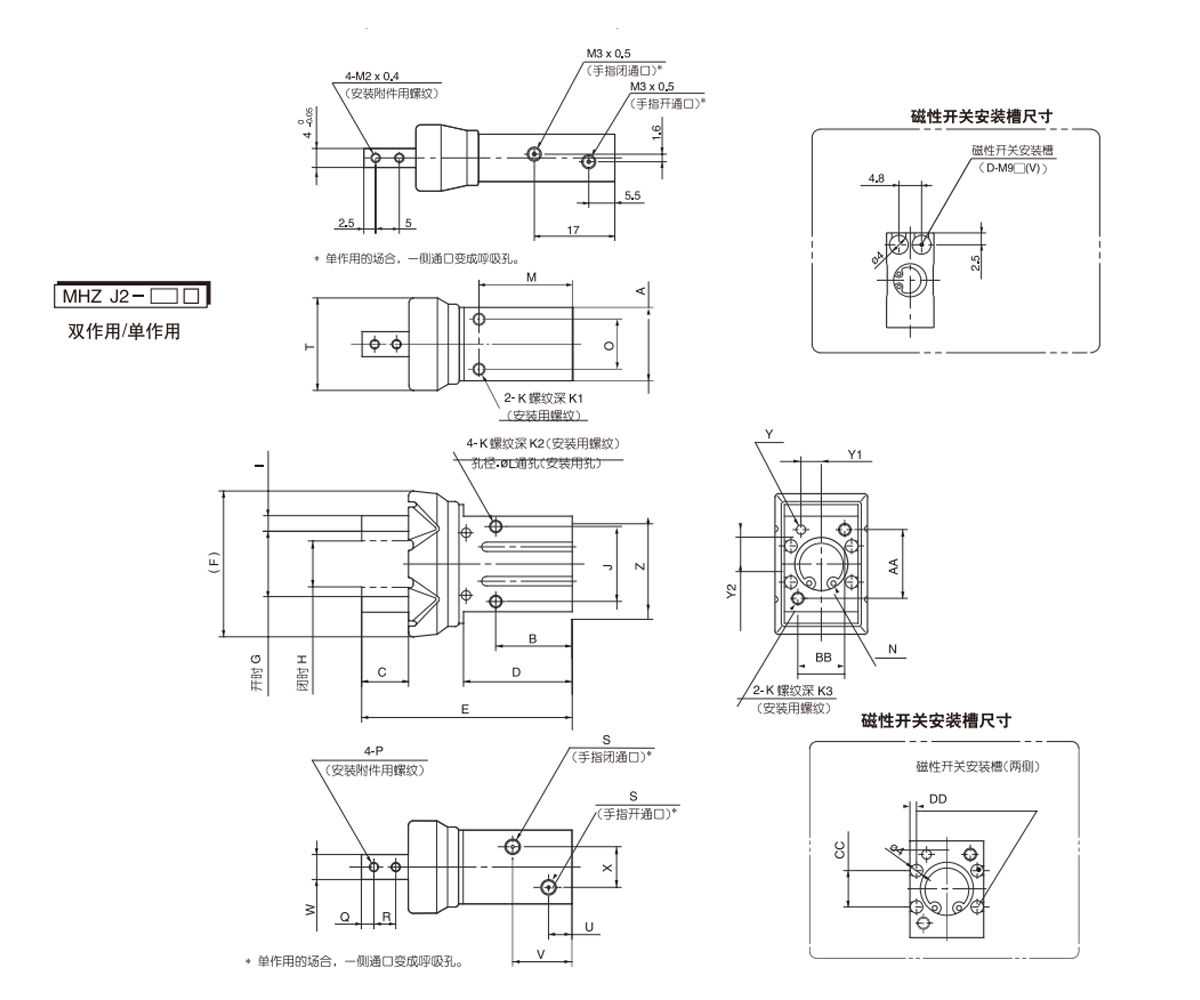

    Диаметр цилиндра
    мм     		A B C D E F G H I J K К1 К2 К3 ØL M N 0 P Вопрос Р S T U v W x Y Y1 Y2 Z АА ББ СС ДД
    10 16,4±0,05 23 2 31 57 34 15.2 11.2 4 16 М3×0,5 6 5.5 6: 2.6 27 Ø11H9 Глубокий2 11.4 М2,5х4,5 3 5.7 М3×0,5 21 7 19 5 11 Ø2H9 Глубокий3 5,2±0,02 7,6±0,02 23 18 12 - 2.5
    16 23,6±0,05 24.5 15 34.8 67.3 45 20.9 14.7 5 24 М4×0,7 4.5 8 8 3.4 30 Ø17H9 Глубокий2 16 М3×0,5 4 7 М5×0,8 29.6 7.5 19 8 13 Ø3H9 Глубокий3 6,5±0,02 11±0,02 30.6 22 15 11.6 2
    20 27,6±0,05 29 20 43.5 84.8 58 26.3 16.3 8 30 М5×0,8 8 10 10 4.3 35 Ø21H9 Глубокий3 18.6 М4×0,7 5 9 М5×0,8 34.5 8.5 23 10 15 Ø4H9 Глубокий4 7,5±0,02 16,8±0,02 42 32 18 14 2
    25 33,6±0,05 30 25 53 102.7 73 33.3 19.3 10 36 М6×1 10 12 2 5.1 36.5 Ø26H9 Глубокий3,5 22 М5×0,8 6 12 М5×0,8 42 9 24 12 20 Ø4H9 Глубокий4 10±0,02 21,8±0,02 52 40 22 19 3.5
