Поворотный зажимной цилиндр серии MK
  • Поворотный зажимной цилиндр серии MK
Роторный цилиндр

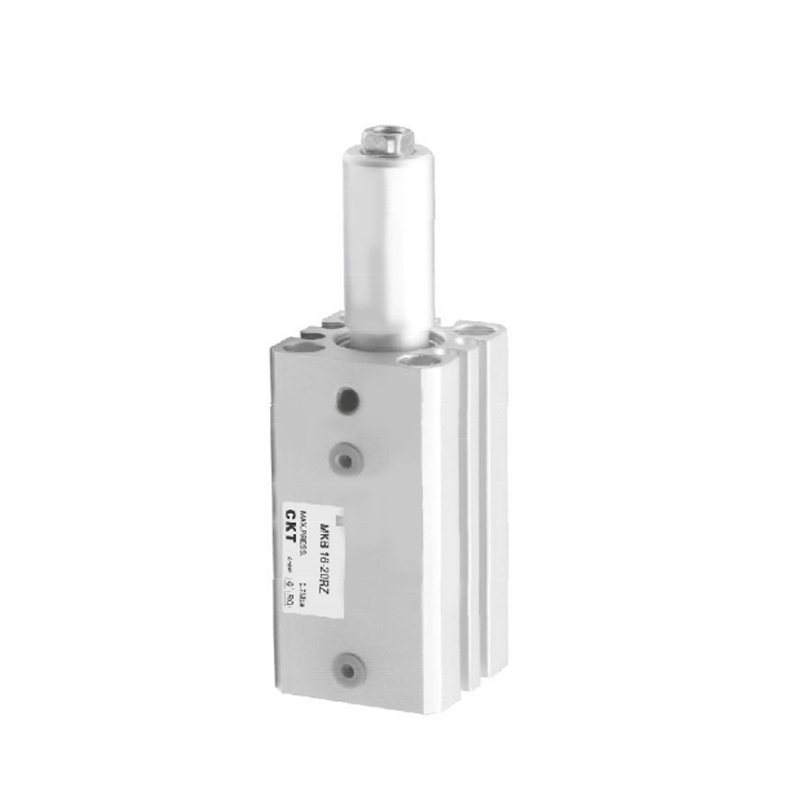

Поворотный зажимной цилиндр серии MK

Поворотный зажимной цилиндр серии MK представляет собой композитный пневматический привод со встроенным поворотным приводом и функциями радиального зажима. Его интегрированная конструкция обеспечивает синхронное позиционирование вращения заготовки и жесткую фиксацию с помощью одного цилиндра, что значительно оптимизирует сложность механической системы.

Основные функции:
▸Композитная структура двойного действия

Временная связь поворота и прижимного действия реализована под пневмоприводом, без необходимости использования дополнительного передаточного механизма, что исключает ошибку согласования нескольких исполнительных механизмов.

▸Преимущество экономии места

Ось вращения и зажимная губка расположены соосно, что сокращает осевое пространство для установки более чем на 40% по сравнению с раздельным решением.

▸Замок высокой жесткости

Механизм расширения усилия клиновидной формы обеспечивает механический эффект самоблокировки в конечном положении, при этом сила зажима не зависит от колебаний источника воздуха.

▸Широкая адаптируемость

Модульный интерфейс совместим с монтажными опорными плитами стандарта ISO и поддерживает индивидуальный ход зажимной губки и угол поворота (90°/180°).

▸Долговременная защита уплотнения

Направляющая часть оснащена износостойким уплотнительным кольцом с двойной кромкой, а внутренняя встроенная конструкция для очистки пыли подходит для резки в среде масляного тумана

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Размер отверстия (мм) 12 16 20 25 32 40 50 63
    жидкость Воздух
    Действие Двойное действие
    Максимальное рабочее давление 1МПа
    Минимальное рабочее давление 0,1 МПа
    Температура окружающей среды и жидкости С автоматическим переключателем: -10~ 60℃ Без автоматического переключателя: -10~ 70℃
    Скорость поршня 50～200 мм/с
    Подушка Резиновый бампер
    Допуск на длину хода (мм) 0.6
    -0,4
    *Смазка Не требуется
    Угол поворота 90°±10°
    Направление вращения По часовой стрелке ·Против часовой стрелки
    Ход вращения (мм) 7.5 9.5 15 19
    Ход зажима (мм) 10 ·20 20 ·50
    Допустимый изгибающий момент (М·м) 1 3.8 7 13 27 47 107 182
    **Теоретическая сила зажима (Н) 40 7.5 100 185 300 525 825 1400
    Точность без вращения (зажимная часть) ±14° ±1,2° ±0,9° ±0,7°
    Трубопроводный порт М5×0,8 К/8 К/4/4
    *Если вы хотите использовать смазку, используйте ISOVG32.
    * * При давлении 0,5 МПа.

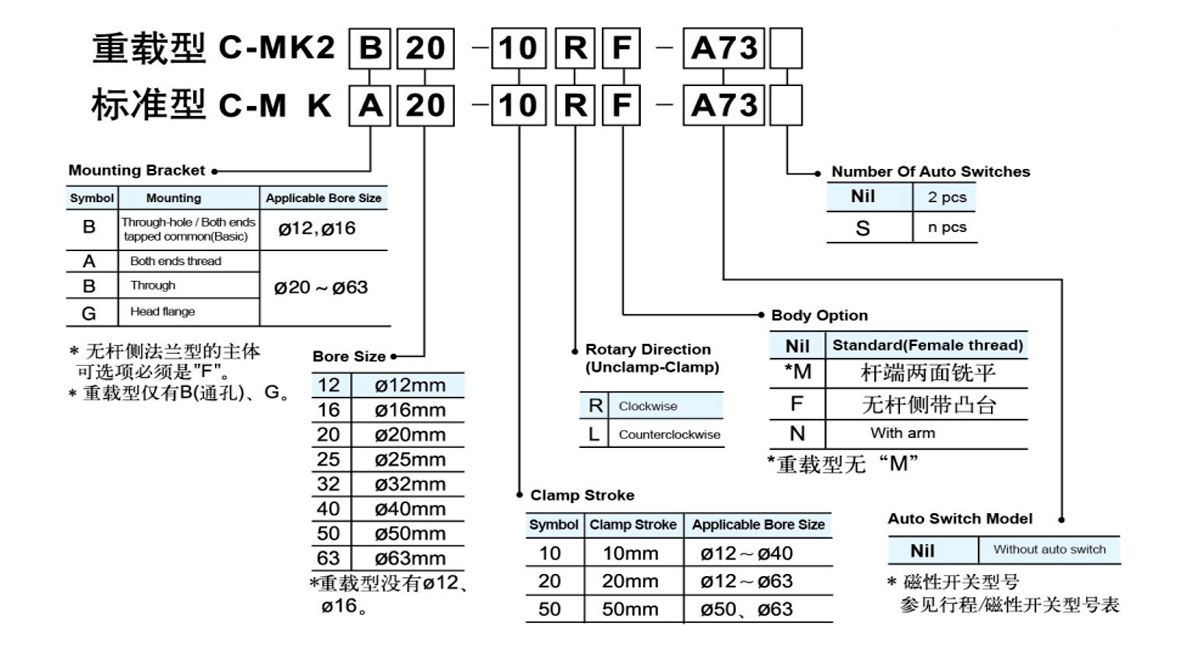

  • Модель хода  /автоматического переключения
    Применимо
    Размер отверстия
    (мм)     		*Модель с автоматическим переключением
    Базовый тип
    Линейный Ø12, Ø16
    Ø32~063     		М9НВ М9НАВ** А96В
    М9ПВ М9ПАВ** А93В
    М9БВ М9БАВ** А90В
    M9NWV
    M9PWV
    M9BWV
    Перпенди-
    особый     		Ø20~063 М9Н М9НА** А96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    Маркировка длины проводов: Без маркировки - 0,5 м, L - 3 м, Z - 5 м.
    Пример: A73, A73L

  • Базовый

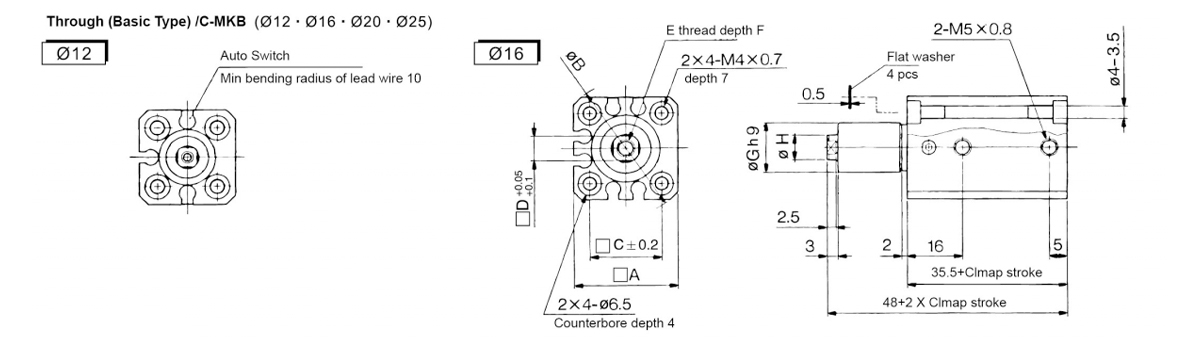

    Модель A B C D E F Gh9 H
    С-МКБ12 25 32 15.5 5 М3×0,5 5.5 11 6
    С-МКБ16 29 38 20 7 М5×0,8 6.5 14 8

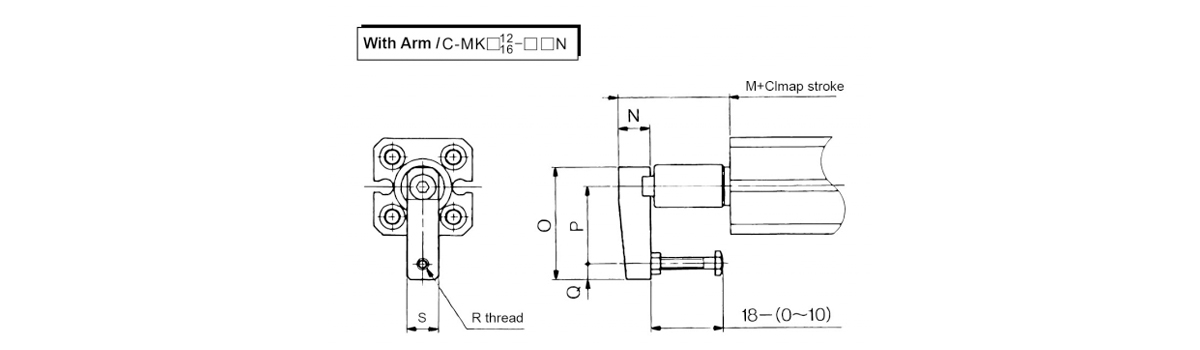

    С рукой
    Модель M N O P Q R S
    С-МКБ12-□□N 18.5 8 29 20 4 М3×0,5 8
    С-МКБ16-□□N 21.5 11 36 25 5 М4×0,7 11

    Модель A B C E F K L ох9 Q R S U
    С-МКБ20 36 46.8 36 48 24.5 13,5=0,15 7,5±0,15 20-8.052 72.5 62 31 4
    С-МКБ25 40 52 40 53.8 27.5 16±0,15 8±0,15 238052 73.5 63 32 5
    Примечание 1) Приведенные выше размеры основаны на магнитном переключателе D-A73L.
    Примечание 2) Когда шток поршня полностью выдвинут, прибавьте ход зажима и обратный ход к соответствующим размерам.

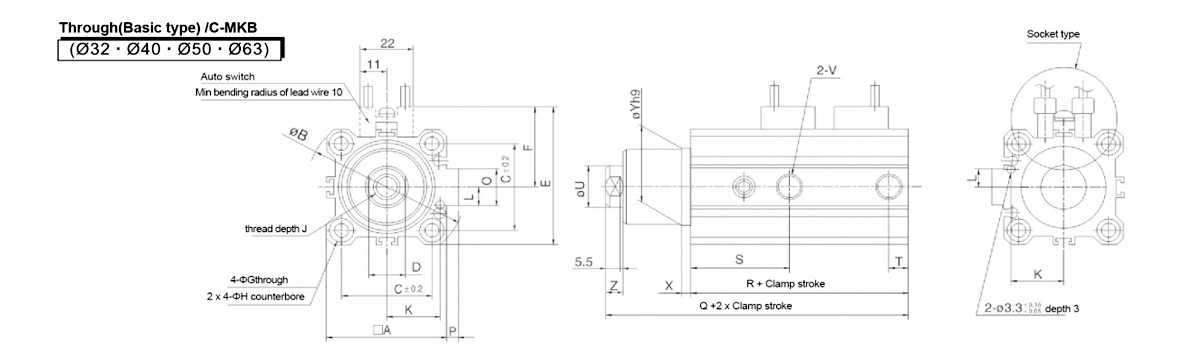

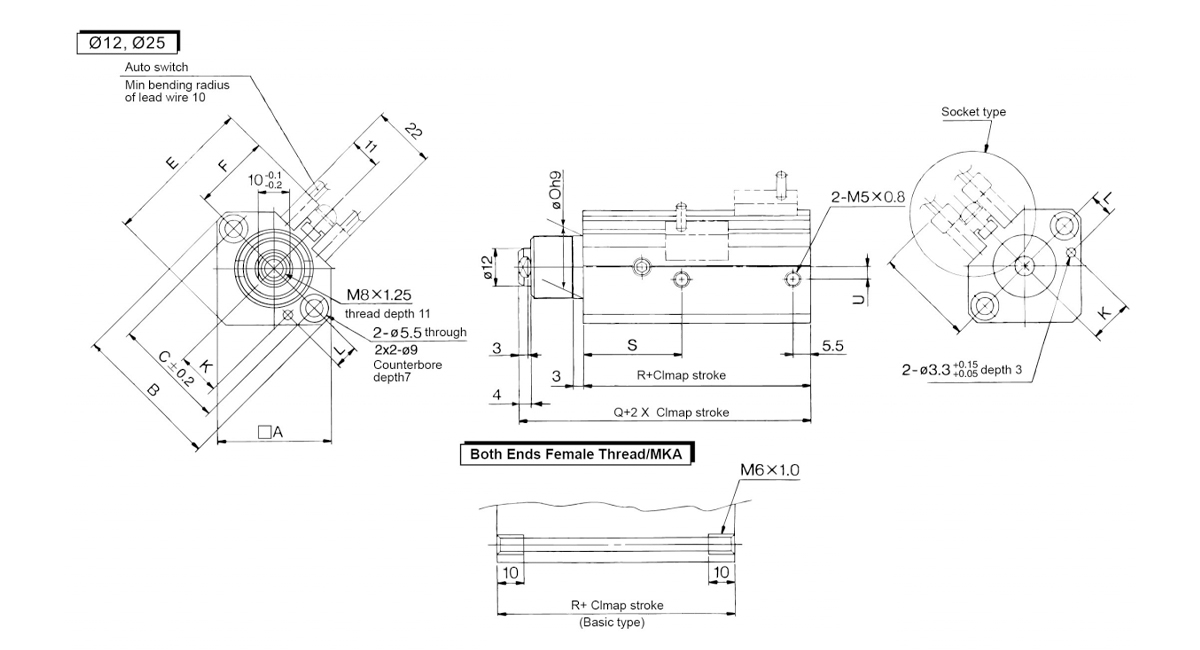

    Модель A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    С-МКБ32 45 60 34 14 -0,1 54 31.5 5.5 9 глубина 7 М10×1,5 12 20±0,15 7±0,15 14 4.5 93.5 71.5 37 7.5 16 Рк1/8 3 30 0 6.5
    -0,2 -0,062
    С-МКБ40 52 69 40 14 -0,1 61 35 5.5 9 глубина 7 М10×1,5 12 24±0,15 7±0,15 14 5 94.5 65 29.5 8 16 Рк1/8 3 30 0 6.5
    -0,2 -0,062
    С-МКБ50 64 86 50 17 -0,1 73 41 6.6 11 глубина 8 М12×1,75 15 30±0,15 8±0,15 19 7 112 76.5 34 10.5 20 Рк1/4 3.5 37 0 7.5
    -0,2 -0,062
    С-МКБ63 77 103 17 -0,1 86 47.5 9 14 глубина 10,5л М12×1,75 15 35±0,15 9±0,15 19 7 115 80 35 10.5 20 Рк1/4 3.5 48 0 7.5
    60 -0,2 -0,062

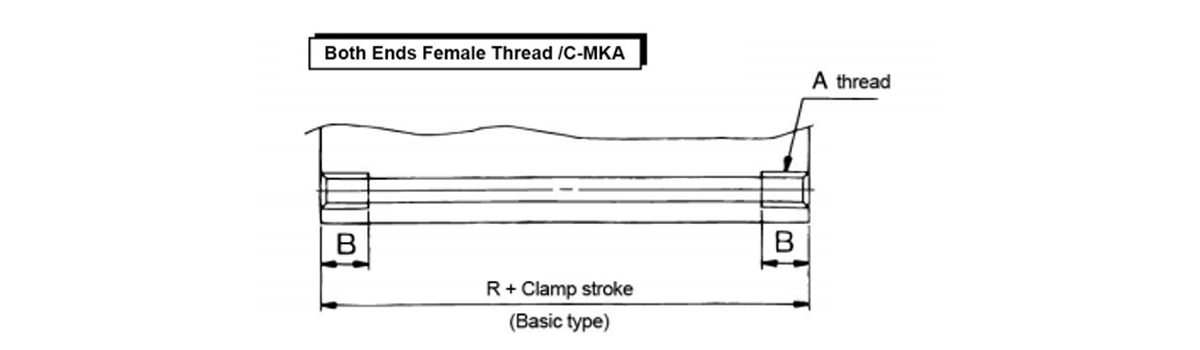

    Модель A B
    С-МКА32 М6×1,0 10
    С-МКА40 М6×1,0 10
    С-МКА50 М8×1,25 14
    С-МКА63 М10×1,5 18

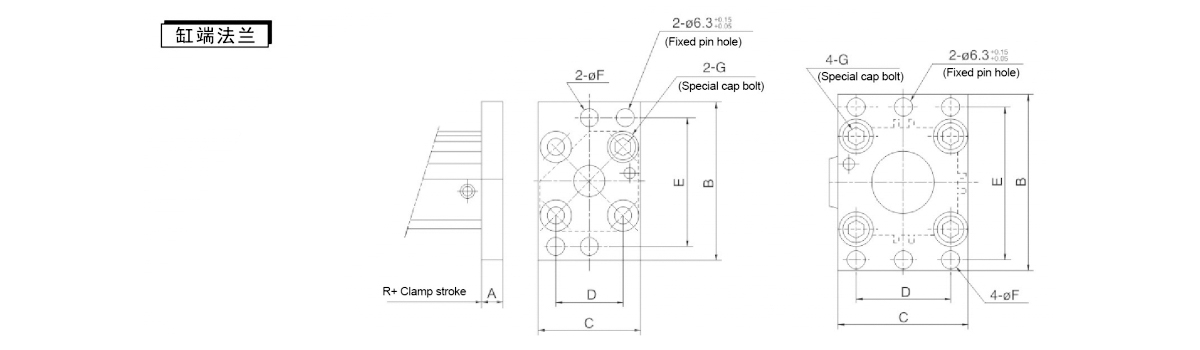

    Торцевой фланец цилиндра
    Компоненты Применимо
    Размер отверстия     		A B C D E F G
    С-МК-F020 20 8 60 39 25.5 48 6.6 М6×1,0
    С-МК-F025 25 8 64 42 28 52 6.6 М6×1,0
    С-МК-F032 32 8 65 48 34 56 5.5 М6×1,0
    C-MK-F040 40 8 72 54 40 62 5.5 М6×1,0
    С-МК-F050 50 9 89 67 50 76 6.6 М8×1,25
    C-MK-F063 63 9 8 80 60 92 9 М10×1,5
    Примечание. При установке фланца обязательно выберите тип установки бесштоковой боковой крышки цилиндра: C-MK□□-□□F.

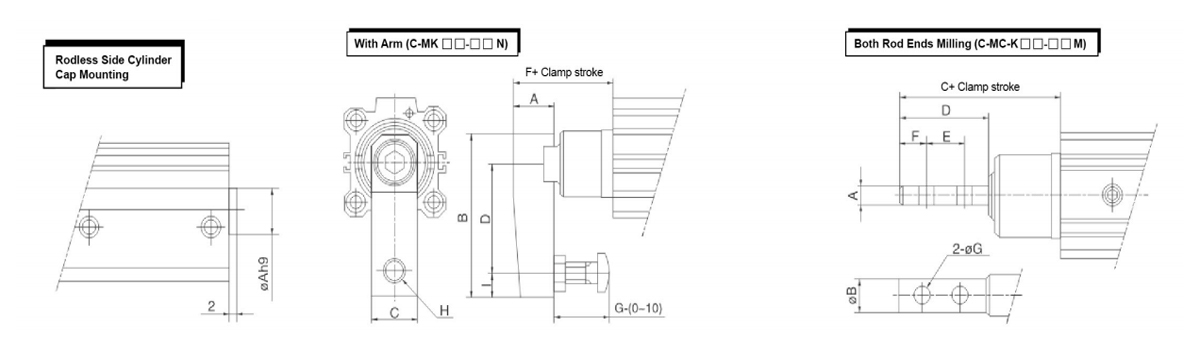

    Бесштоковое крепление боковой крышки цилиндра С рукой Фрезерование обоих концов стержня
    Модель A B C D F G H I Модель A B C D E F G
    Модель Ах9 C-MKD20-□ON 14 51 16 35 22 22 М6×1,0 7 С-МКД20-□□М 4 10 42.5 34 17 8.5 5.2
    С-МК□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 М6×1,0 7 С-МК□25-□□М 4 10 42.5 34 17 8.5 5.2
    С-МК□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 М8×1,25 10 С-МК□32-□□М 6 14 53.5 36 18 9 6.2
    С-МК□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 М8×1,25 10 С-МК□40-□□М 6 14 61 36 18 9 6.2
    С-МК□40-□□F 28 С-МК□50-□ОН 22 88 22 65 53 40 М10×1,5 10 С-МК□50-□□М 8 18 77 46 23 11.5 8.2
    С-МК□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 М10×1,5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
