Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип Поставщики

Главная / Продукты / Воздушный цилиндр / Слайд-цилиндр / Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип

Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип
  • Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип
  • Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип
Слайд-цилиндр

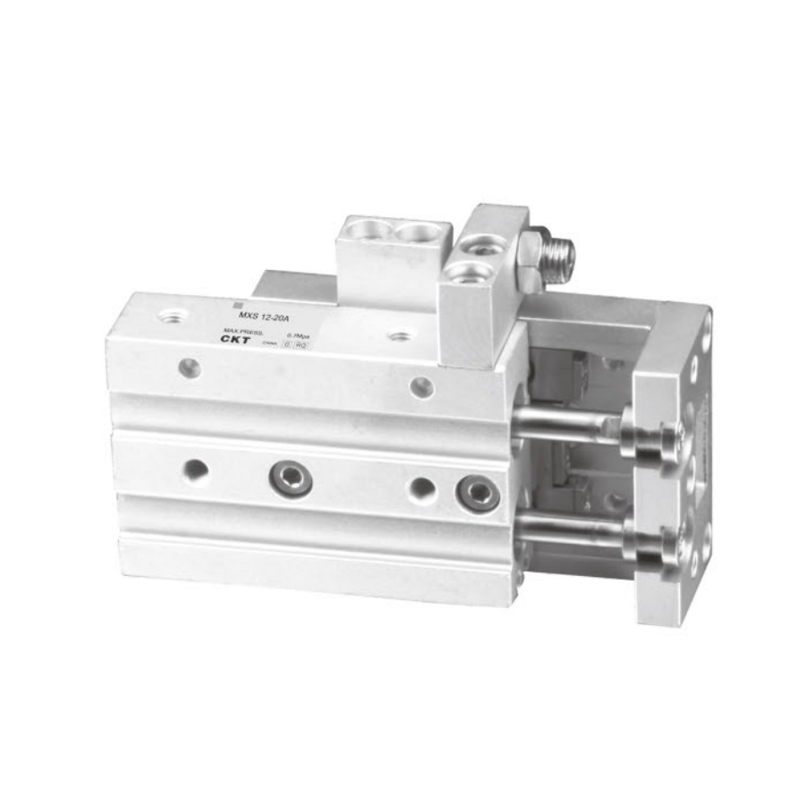

Цилиндр скольжения серии MXS (направляющая с перекрестными роликами), двухцилиндровый тип

1. Опционально с регулируемым устройством хода (0-5 мм);
2. Конструкция с двойным цилиндром, выходная сила в 2 раза, небольшой объем;
3. Цилиндр и верстак объединены для уменьшения общего размера;
4. Принята конструкция направляющей с перекрестными роликами, трение небольшое, между цилиндром и верстаком нет зазора, подходит для точной сборки;
5. Возможна установка с трех сторон;
6. Встроенный магнитный кольцевой тип, можно установить магнитный переключатель.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Цилиндр скольжения серии MXQ (циркуляционная линейная направляющая) Тип двойного цилиндра (Ø6~Ø25)
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Спецификация
    Модель C-MXS    6 C-MXS    8 C-MXS   12 C-MXS     16 C-MXS     20 C-MXS     25
    Размер отверстия мм) Ø6x2
    (равен Ø8)     		Ø8x2
    (равен Ø11)     		Ø12x2
    (равен Ø17)     		Ø16x2
    (равен Ø22)     		Ø20x2
    (равен Ø28)     		Ø25x2
    (равен Ø35)
    жидкость Воздух
    Действие Двойное действие
    Макс. давление Соркинга 07МПа
    Мин.Рабочее давление 0,15 МПа
    Температура -10～ 60℃ (без замерзания)
    Скорость поршня 50～500 мм/с
    Подушка Резиновый бампер(стандарт))
    Смазка Не требуется
    Диаметр соединения М3×0,5 М5×0,8 Рк 1/8
    *Если вы хотите использовать смазку, используйте ISOVG32.

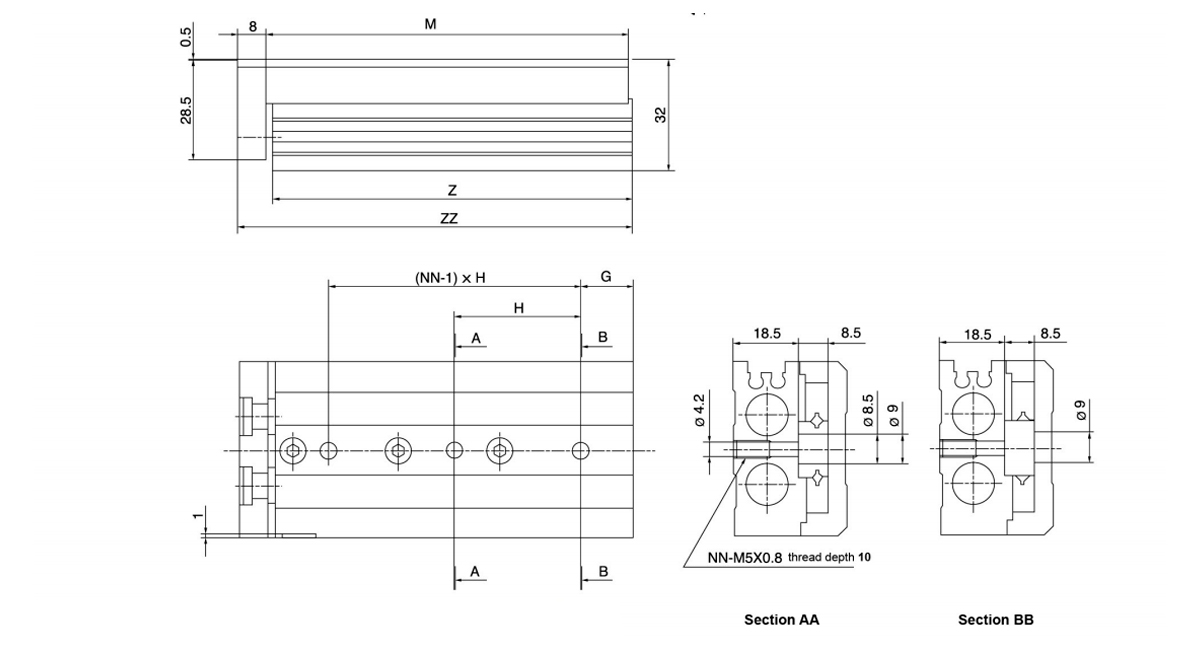

  • Модель F N G H НН 1 J K M Z ЗЗ

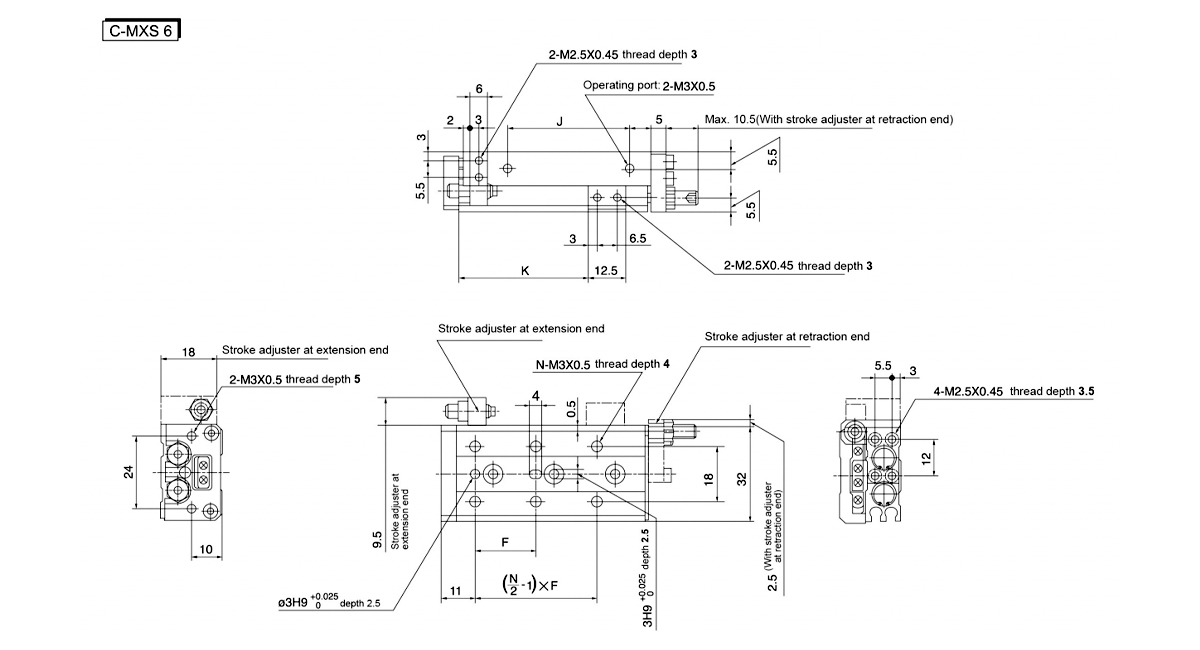

    C-MXS6-10 20 4 6 25 2 10 17 22.5 42 41.5 48
    C-MXS6-20 30 4 6 35 2 10 27 32.5 52 51.5 58
    C-MXS6-30 20 6 11 20 3 7 40 42.5 62 61.5 68
    C-MXS6-40 28 6 13 30 3 19 50 52.5 84 83.5 90
    C-MXS6-50 38 6 17 24 4 25 60 62.5 100 99.5 106

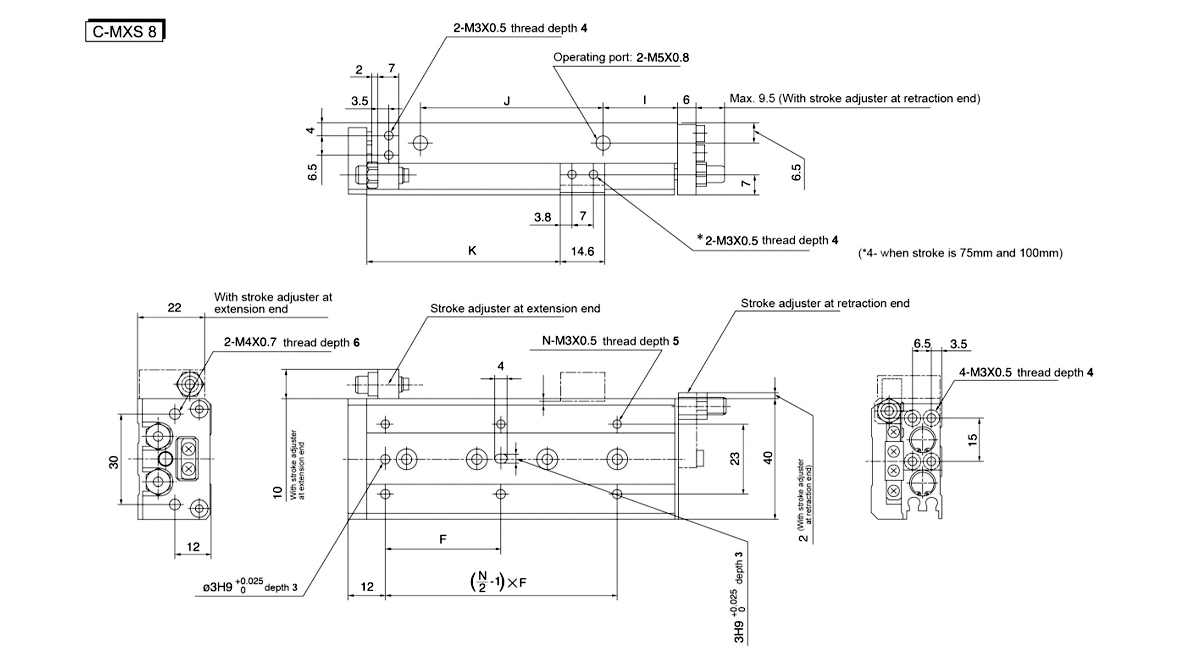

    Модель F N G H НН I J K M Z ЗЗ
    C-MXS8-10 25 4 9 28 2 13 19.5 23.5 49 48.5 56
    C-MXS8-20 25 4 12 30 2 8.5 29 33.5 54 53.5 61
    C-MXS8-30 40 4 13 20 3 9.5 39 43.5 65 64.5 72
    C-MXS8-40 50 4 15 28 3 10.5 56 53.5 83 82.5 90
    C-MXS8-50 38 6 20 23 4 24.5 60 63.5 101 100.5 108
    C-MXS8-75 50 6 27 28 5 38.5 96 88.5 151 150.5 158

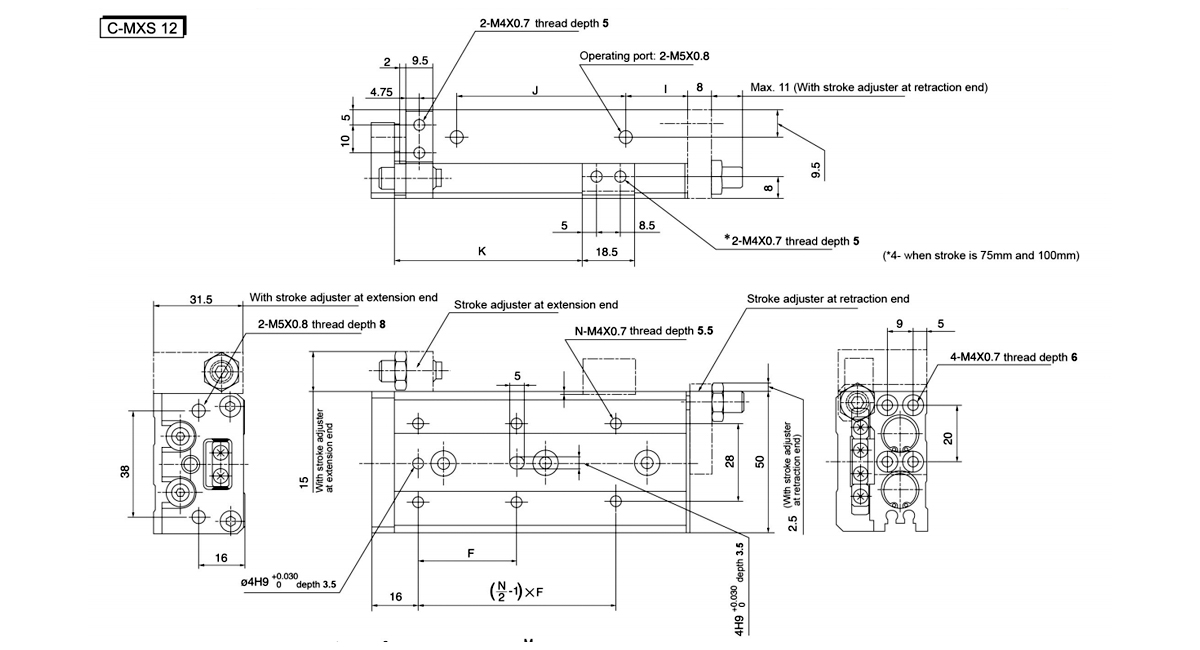

    Модель F N G H НН 1 J K M Z ЗЗ
    C-MXS12-10 35 4 15 40 2 10 40 26.5 71 70 80
    C-MXS12-20 35 4 15 40 2 10 40 36.5 71 70 80
    C-MXS12-30 35 4 15 40 2 10 40 46.5 71 70 80
    C-MXS12-40 50 4 17 25 3 10 52 56.5 83 82 92
    C-MXS12-50 35 6 15 36 3 22 60 66.5 103 102 112
    C-MXS12-75 55 6 25 36 4 43 85 91.5 149 148 158
    C-MXS12-100 65 6 35 38 5 52 130 116.5 203 202 212

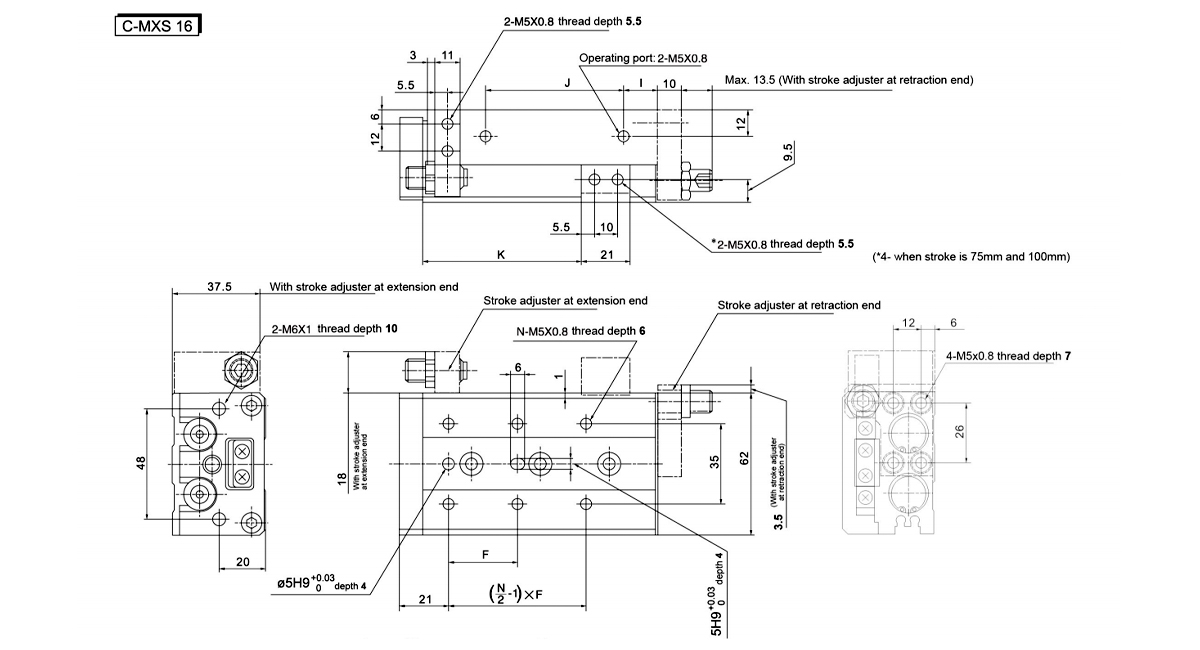

    Модель F N G H НН 1 J K M Z ЗЗ
    C-MXS16-10 35 4 16 40 2 10 40 29 76 75 87
    C-MXS16-20 35 4 16 40 2 10 40 39 76 75 87
    C-MXS16-30 35 4 16 40 2 10 40 49 76 75 87
    C-MXS16-40 40 4 16 50 2 10 50 59 86 85 97
    C-MXS16-50 30 6 21 30 3 15 60 69 101 100 112
    C-MXS16-75 55 6 26 35 4 40 85 94 151 150 162
    C-MXS16-100 65 6 39 35 5 55 118 119 199 198 210
    C-MXS16-125 70 8 19 35 7 68 155 144 249 248 260

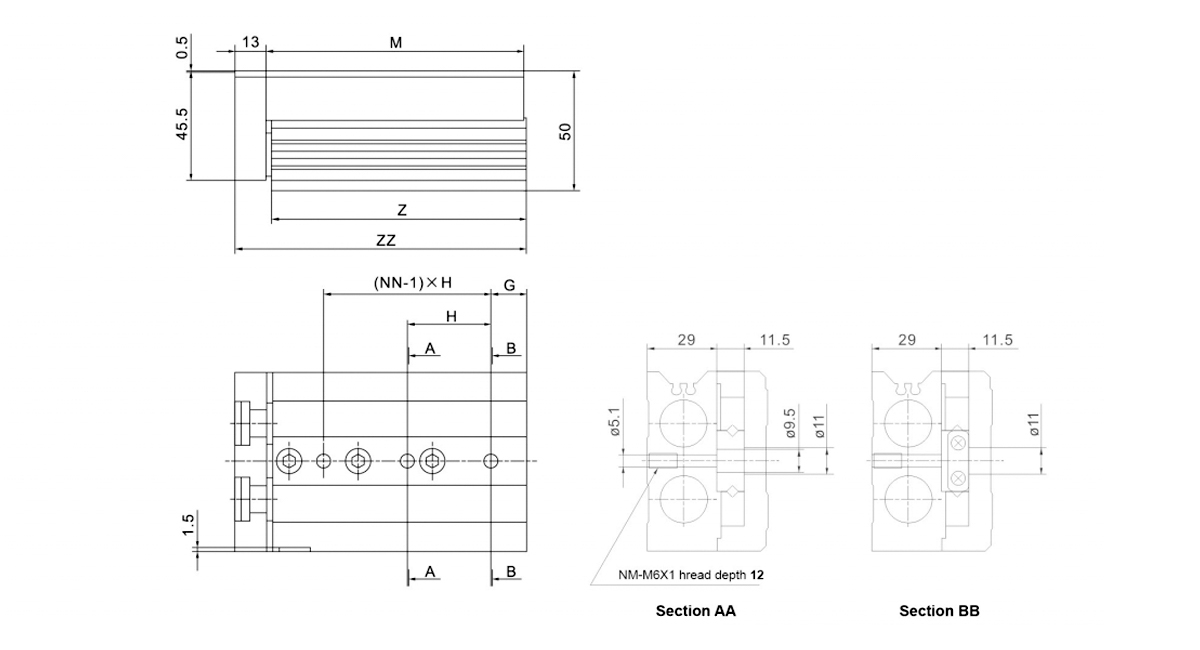

    Модель F ФФ N G H НН - J K M Z ЗЗ

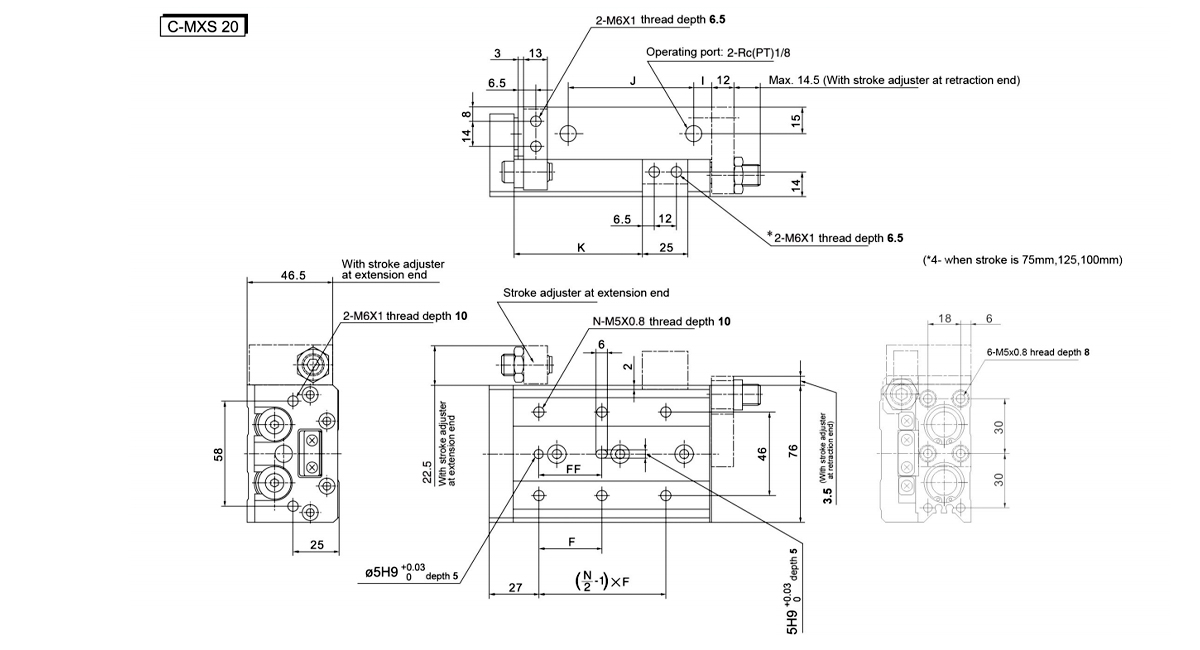

    C-MXS20-10 50 40 4 15 45 2 10 44 31 83 81.5 97
    C-MXS20-20 50 40 4 15 45 2 10 44 41 83 81.5 97
    C-MXS20-30 50 40 4 15 45 2 10 44 51 83 81.5 97
    C-MXS20-40 60 50 4 15 55 2 10 54 61 93 91.5 107
    C-MXS20-50 35 35 6 15 35 3 10 69 71 108 106.5 122
    C-MXS20-75 60 60 6 19 35 4 10 108 96 147 145.5 161
    C-MXS20-100 70 70 6 37 35 5 58 113 121 200 198.5 214
    C-MXS20-125 70 70 8 41 38 6 70 155 146 254 252.5 268
    C-MXS20-150 80 80 8 19 44 7 87 190 171 306 304.5 320

    Модель F ФФ N G H НН I J K M Z ЗЗ

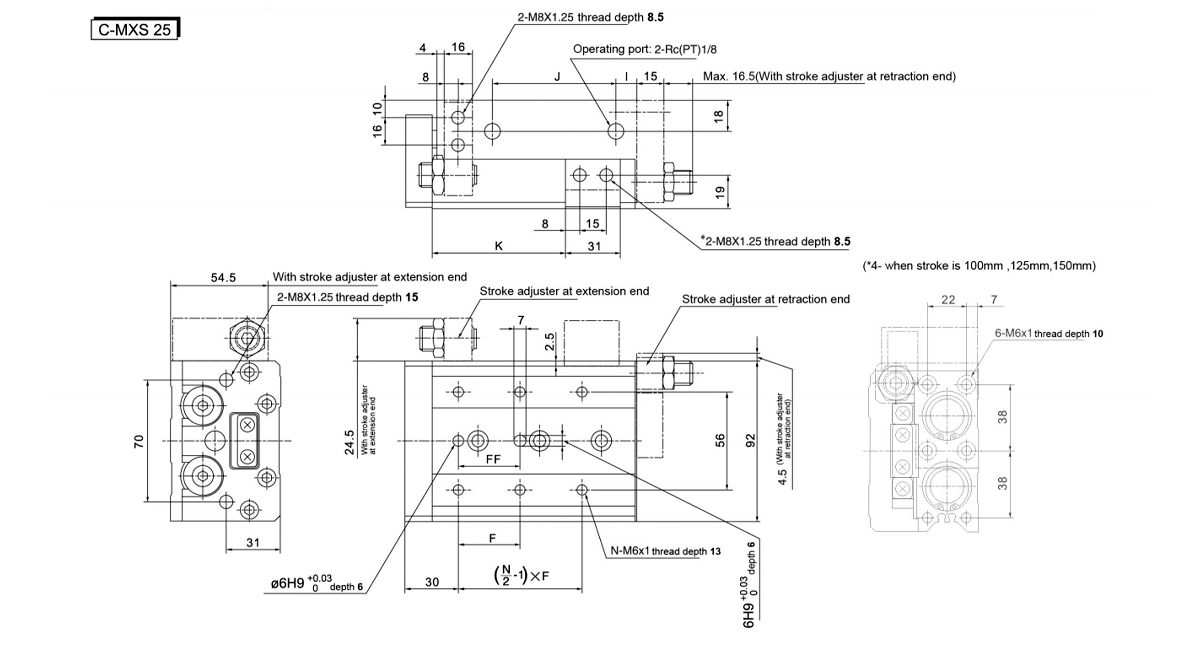

    C-MXS25-10 50 40 4 22 45 2 12 47 35 92 90.5 108
    C-MXS25-20 50 40 4 22 45 2 12 47 45 92 90.5 108
    C-MXS25-30 50 40 4 22 45 2 12 47 55 92 90.5 108
    C-MXS25-40 60 50 4 22 55 2 12 57 65 102 100.5 118
    C-MXS25-50 35 35 6 20 35 3 12 70 75 115 113.5 131
    C-MXS25-75 60 60 6 26 35 4 33 90 100 156 154.5 172
    C-MXS25-100 70 70 6 32 35 5 50 114 125 197 195.5 213
    C-MXS25-125 75 75 8 40 38 6 67 155 150 255 253.5 271
    C-MXS25-150 80 80 8 30 40 7 82 180 175 295 293.5 311

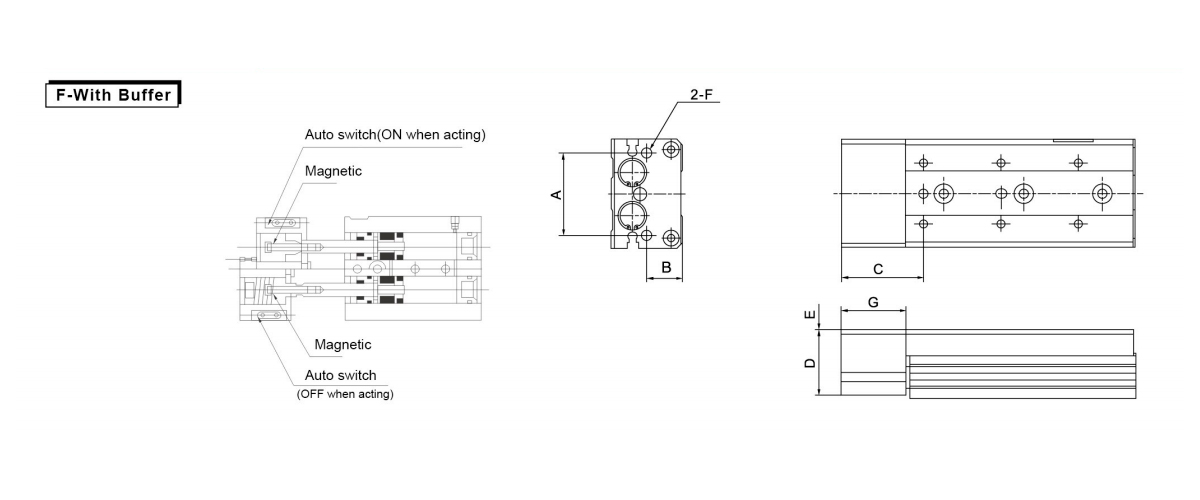

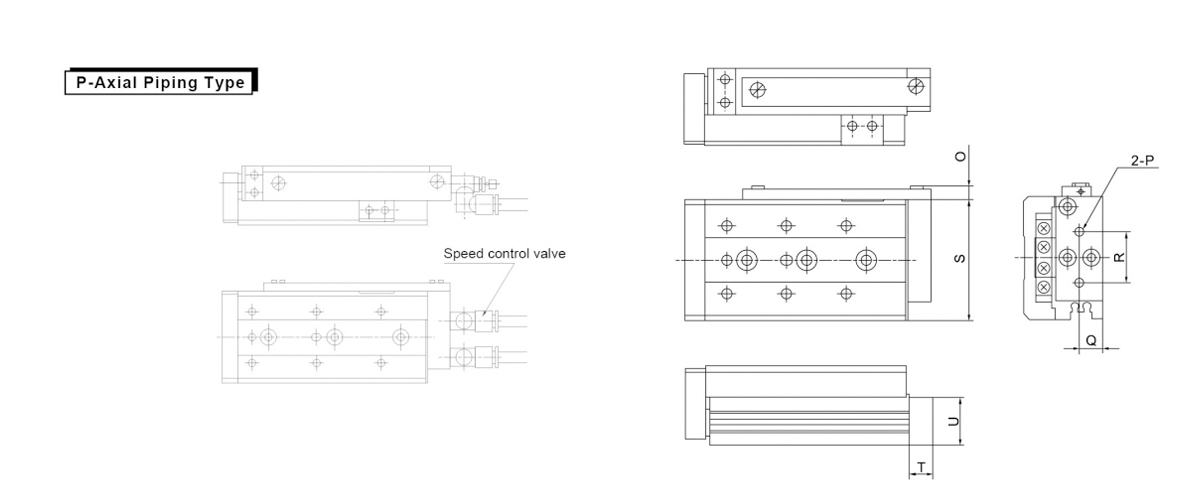

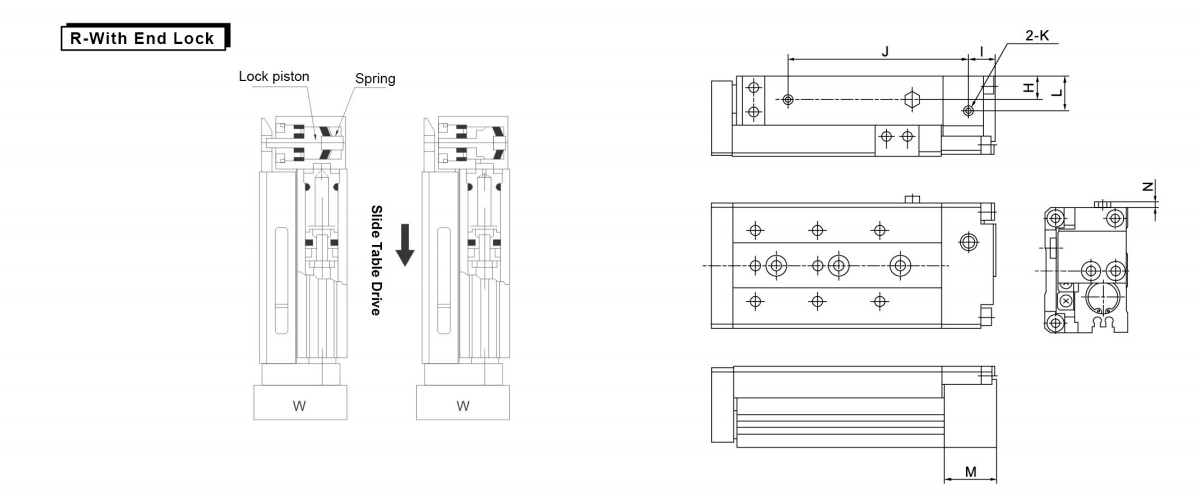

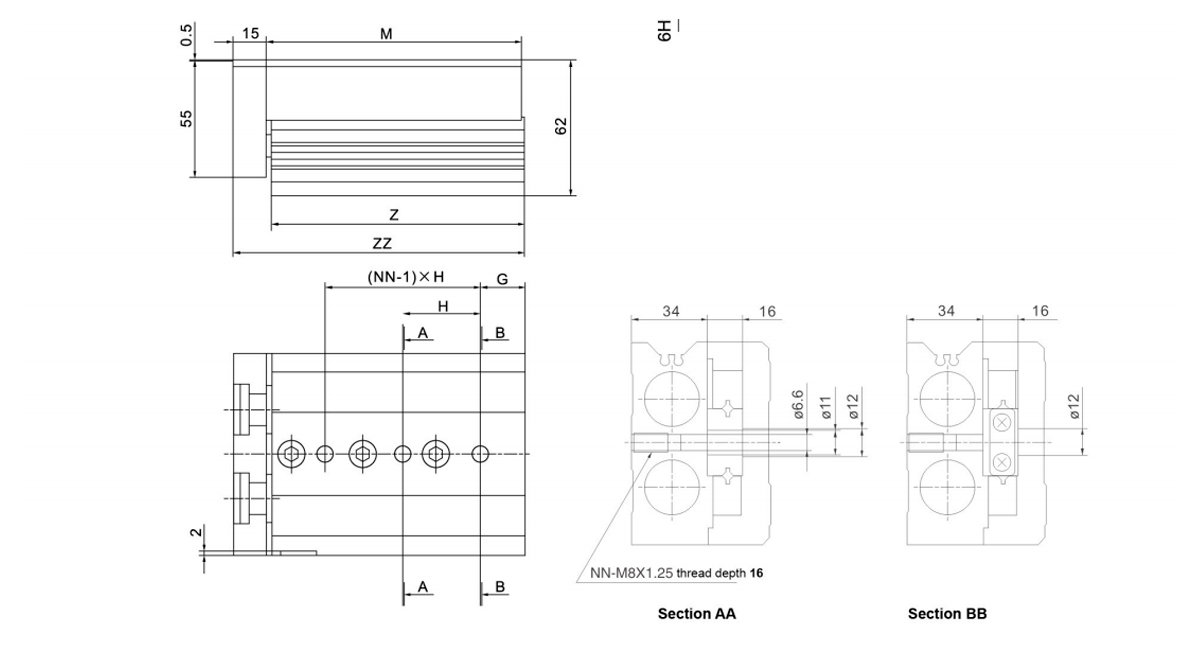

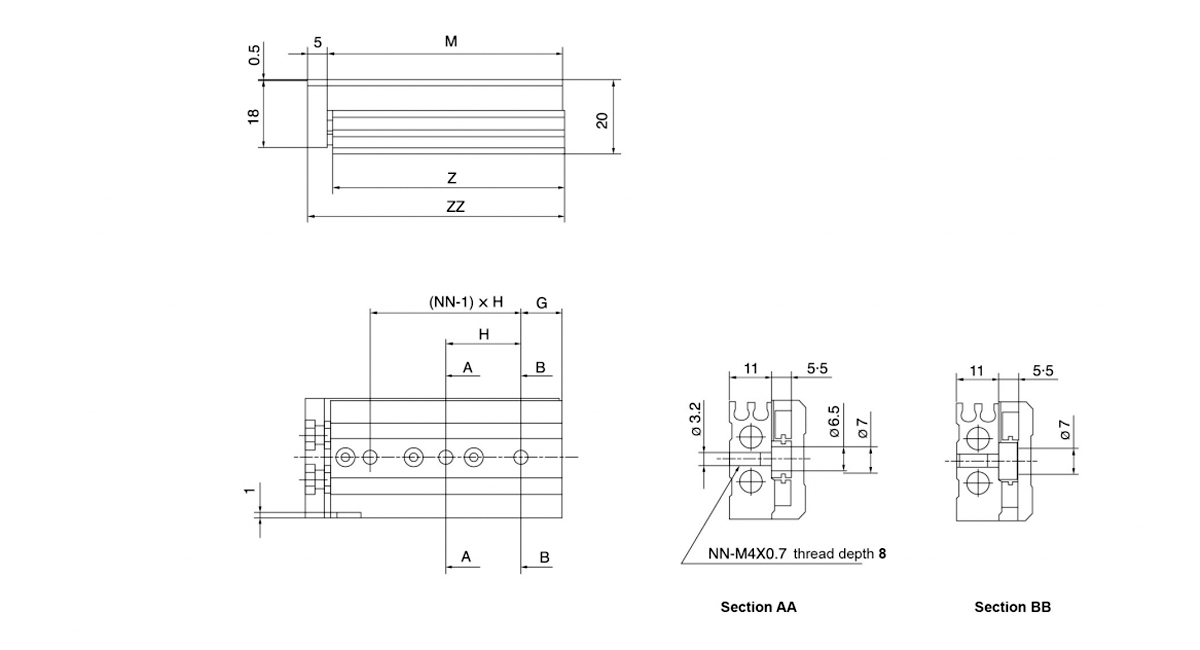

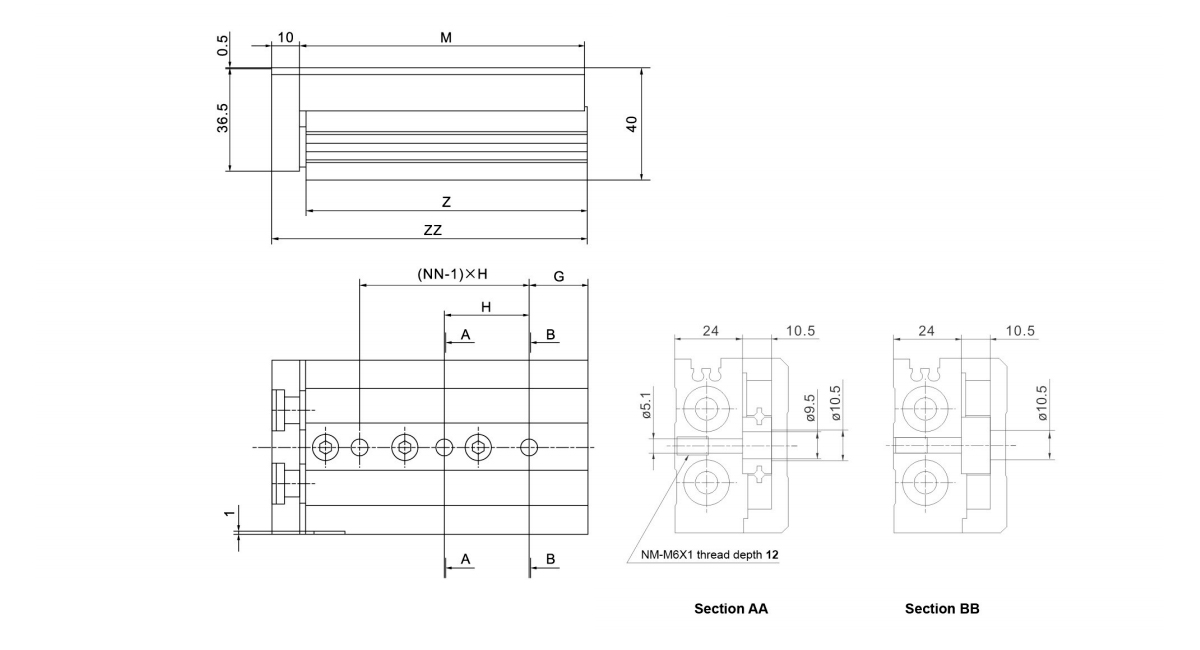

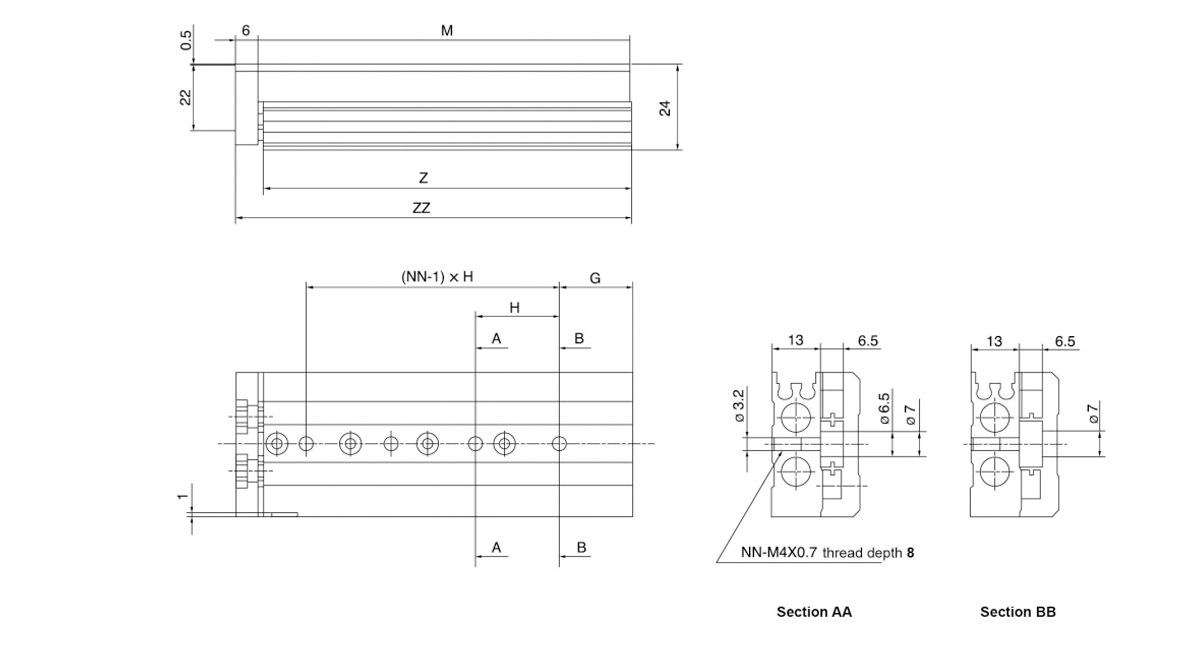

    Модель A B C D E F G H I J K L M N O P Q R S T U
    10 20 30 40 50 75 100 125 150
    C-MXS6 24 10 28 19 0.5 М3×0,5 22 - - - - - - - - - - - - - - - 5.6 М3Х0,5 5.5 12 32 8 11.5
    C-MXS8 30 12 28.5 22.5 0.5 М4×0,7 22.5 6.5 9 39 44 55 73 91 141 - - - М3Х0,5 10 15.5 3 6.5 М5Х0,8 6.5 15 40 12 13.5
    C-MXS12 38 16 37 30 0.5 М5×0,8 29 9.5 10.5 59.5 59.5 59.5 71.5 91.5 137.5 191.5 - - М5Х0,8 14.5 20 3 6.5 М5Х0,8 9.5 20 50 12 18.7
    C-MXS16 48 20 41 37.5 0.5 М6×1 30 12 13 62 62 62 72 87 137 185 235 - М5Х0,8 18 25 3 6.5 М5Х0,8 12 26 62 12 23.5
    C-MXS20 58 25 44.5 45.5 0.5 М6×1 30.5 15 15.5 68.5 68.5 68.5 78.5 93.5 132.5 185.5 239.5 291.5 Рк1/8 20 30 11.5 Рк1/8 15 32 76 20 29.5
    C-MXS25 70 31 50 55 0.5 М8×1,25 35 18 18 76 76 76 86 99 140 181 239 279 Рк1/8 25.5 35 11.5 Рк1/8 18 40 92 20 35.5
