5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип Поставщики

Главная / Продукты / Компоненты пневматического управления / Электромагнитный клапан / 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип

5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип
  • 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип
  • 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип
  • 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип
  • 5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип
Электромагнитный клапан

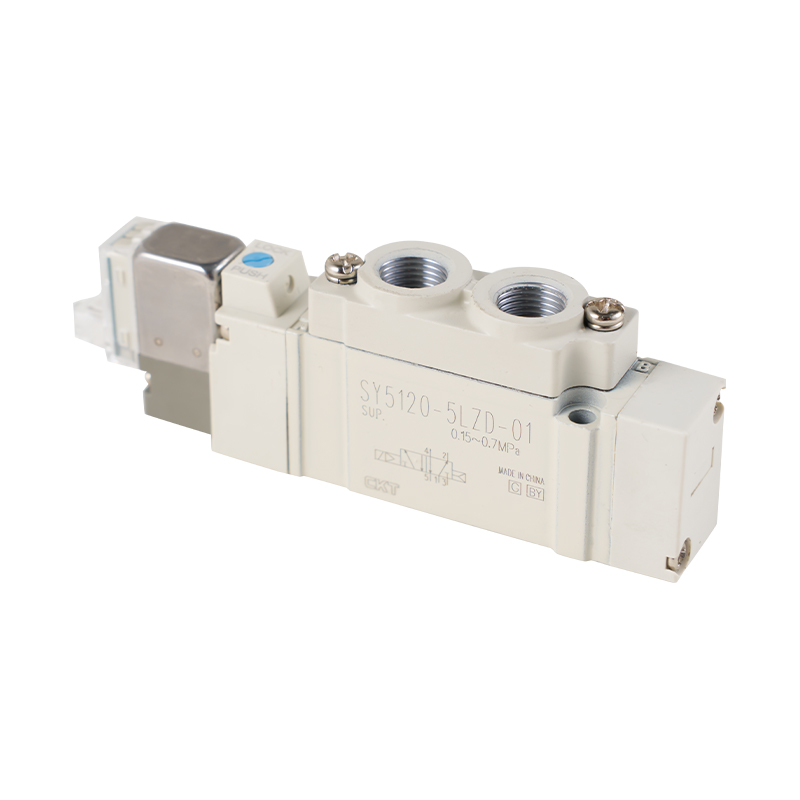

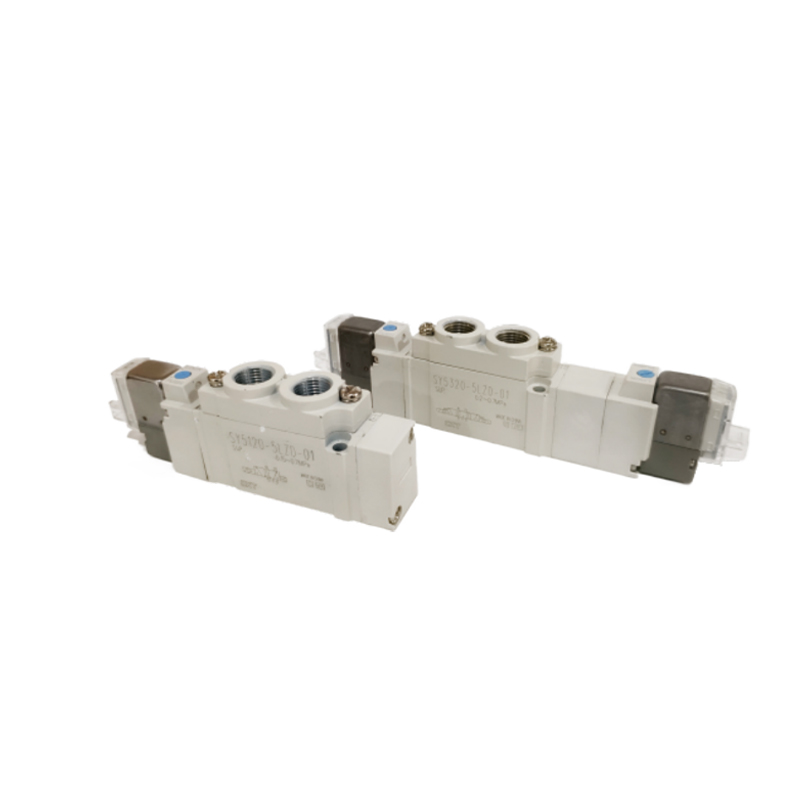

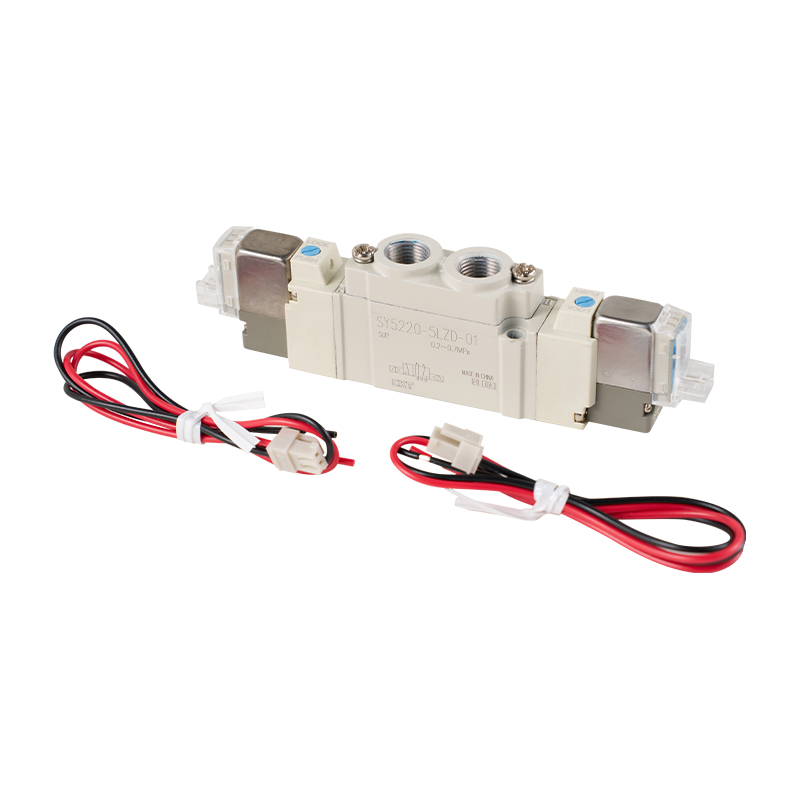

5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарный тип

5-ходовой электромагнитный клапан серии SY с прямым трубопроводом/одинарного типа представляет собой базовый привод, подходящий для пневматических систем управления. Он имеет монолитную конструкцию, поддерживает прямое соединение труб и упрощает процесс установки и настройки системы.

Основные особенности:
Компактная архитектура и гибкое расширение: его миниатюрная физическая структура значительно экономит место для оборудования, а его модульная структура поддерживает быструю комбинацию со стандартной базой, что упрощает создание интегрированной системы клапанного острова с централизованным управлением.

Эффективные характеристики передачи жидкости: внутренний канал потока топологически оптимизирован для эффективного подавления потерь энергии давления, повышения эффективности потока среды и помощи в снижении общего уровня энергопотребления системы.

Разнообразные решения по настройке интерфейса: он предоставляет две стандартные формы интерфейса: резьбовое соединение и быстрое подключение, которые могут адаптироваться к требованиям подключения к трубопроводу в различных условиях работы и повысить совместимость развертывания на месте.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Трехходовой электромагнитный клапан прямого действия серии 35 Клапан MAC
  • Серия СИ3000 СИ5000 СИ7000
    Использование жидкостей Атмосфера
    Внутренний пилотный тип
    Диапазон рабочего давления
    МПа     		2-позиционное одинарное электрическое управление 0,15~0,7
    2-позиционное двойное электрическое управление 0,1~0,7
    Температура окружающей среды и средняя температура ℃ -10~50(но не заморожено)
    Максимальная рабочая частота Гц 2-позиционное одинарное электрическое управление, double electric control 10 5 5 5
    3-позиционный 3 3 3 3
    Ручной метод работы Кнопочный тип без блокировки, тип с поворотной блокировкой и нажатием вращающимся инструментом, тип с поворотной блокировкой и нажатием вручную
    Метод вентиляции пилотного клапана Централизованная вентиляция главного и пилотного клапанов
    Поставка нефти Нет
    Монтажное положение Свобода
    Нетte) Shock/vibration resistance m/s² 150/30
    Защитная конструкция Пыленепроницаемость (IP65 для разъема DIN и разъема M8)
    Нетte) Impact resistance: In the falling type impact testing machine, along the main spool and the moving core of the axial direction and perpendicular to the axial direction, in the energised and non-energised conditions, each do a test, there is no malfunction (for the initial value).
    Виброустойчивость: В осевом направлении золотника главного клапана и движущегося железного сердечника и перпендикулярно осевому направлению, при каждом условии включения и отключения питания, испытание на вибрацию проводится в соответствии с частотой 45 ~ 2000 Гц, и никаких неисправностей (при исходном значении) нет.

  • Характеристики соленоида
    Номинальное напряжение катушки В округ Колумбия 24, 12.
    переменного тока50%оГц 220
    Допустимые колебания напряжения
    Потребляемая мощность Вт генеральный директор Стандартный 0.35 {with lamp: 0.4 (DIN socket type with lamp 0.45)}
    Со схемой энергосбережения 0,1((со светом)
    ※Полная мощность, ВА AC 220В
    [230 В]     		1,30 (с фарами: 1,34)
    [1,42 (с огнями: 1,46]     		1,27 (с фарами: 1,46)
    [1,39 (с огнями: 1,60)]
    Схема защиты от перенапряжения Диод (тип гнезда DIN, неполяризованный тип в виде переменного резистора)
    Световой индикатор Светодиод (неоновый для розетки DIN типа AC)
    Время ответа
    СИ3000 СИ5000 СИ7000
    Функция Время отклика мс (при 0,5 МПа) Функция Время отклика мс (при 0,5 МПа) Функция Время отклика мс (при 0,5 МПа)
    Отсутствие индикаторных лампочек и перенапряжения
    Схемы защиты     		Отсутствие индикаторных лампочек и перенапряжения
    Схемы защиты     		Отсутствие индикаторных лампочек и перенапряжения
    Схемы защиты
    2-позиционное одинарное электрическое управление Менее 12 2-позиционное одинарное электрическое управление Менее 19 2-позиционное одинарное электрическое управление Менее 31
    2-позиционное двойное электрическое управление Менее 10 2-позиционное двойное электрическое управление Менее 18 2-позиционное двойное электрическое управление Менее 27А
    Таблицы характеристик расхода/массы
    Модель /Серия SY3000
    Клапан
    Модели     		Функция Калибр ствольной коробки Характеристики расхода Качество г
    1、5,3
    ПЭА.ЭБ)     		4、2
    (А, Б)     		1→4/2(П→А/Б) 4/2→5/3(А/Б→ЕАЕВ) Прямой
    Выход     		L-образная форма,
    М-образная форма
    Разъем     		W-образная форма
    М8
    Примерка
    С[дм³
    бар)]     		b резюме С[дм³
    бар)]
    SY3□20
    -□-M5     		2-битный Единое электрическое управление
    Двойное электрическое управление     		0.61 0.44 0.16 0.64 51 53 57
    68 74 82
    Модель/серия SY5000
    Клапан
    Модели     		Функция Калибр ствольной коробки Характеристики расхода Качество г
    1、5,3
    ПЭА.ЭБ)     		4、2
    (А, Б)     		1→4/2(П→А/Б) 4/2→5/3(А/Б→ЕАЕВ) Прямой
    Выход     		L-образная форма,
    М-образная форма
    Разъем     		W-образная форма
    М8
    Примерка
    С[дм³
    бар)]     		b резюме С[дм³
    бар)]
    SY5□20
    -□-01     		2-битный Единое электрическое управление
    Двойное электрическое управление     		1.9 0.35 0.49 2.4 70 72 93 76
    88 93 135 101
    Модель /Серия SY7000
    Клапан
    Модели     		Функция Калибр ствольной коробки Характеристики расхода Качество г
    1、5,3
    ПЭА.ЭБ)     		4、2
    (А, Б)     		1→4/2(П→А/Б) 4/2→5/3(А/Б→ЕАЕВ) Прямой
    Выход     		L-образная форма,
    М-образная форма
    Разъем     		W-образная форма
    М8
    Примерка
    С[дм³
    бар)]     		b резюме С[дм³
    бар)]
    SY7□20
    -□-02     		2-битный Единое электрическое управление
    Двойное электрическое управление     		4.1 0.23 0.93 3.3 101 104 125 108
    120 125 167 133

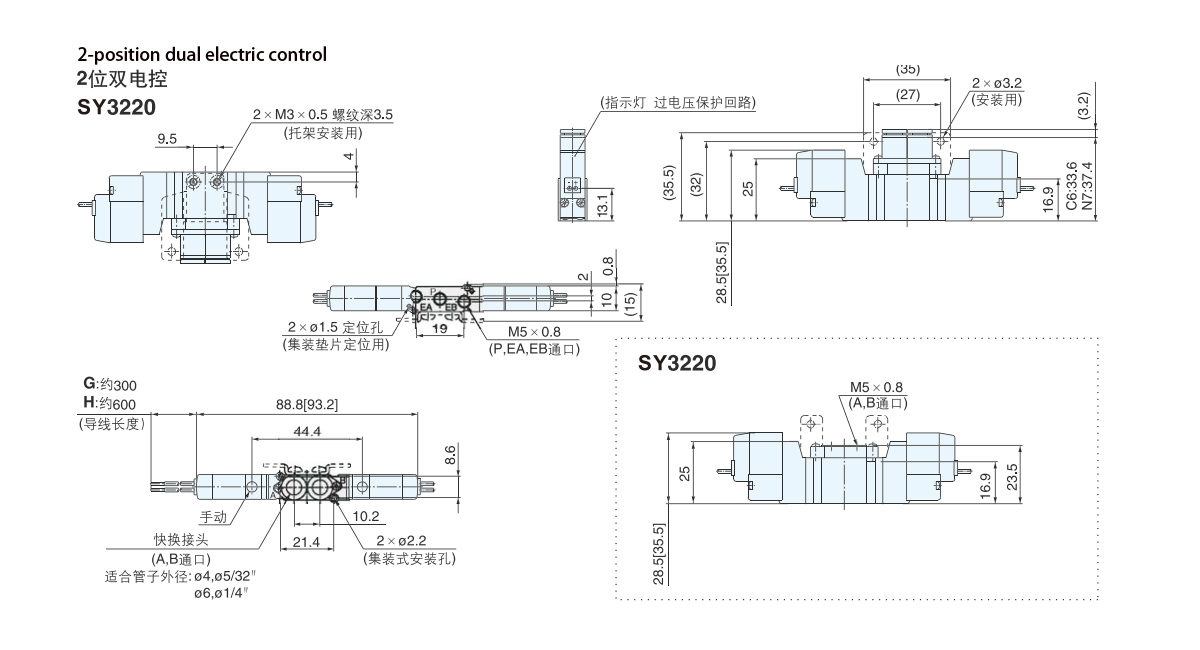

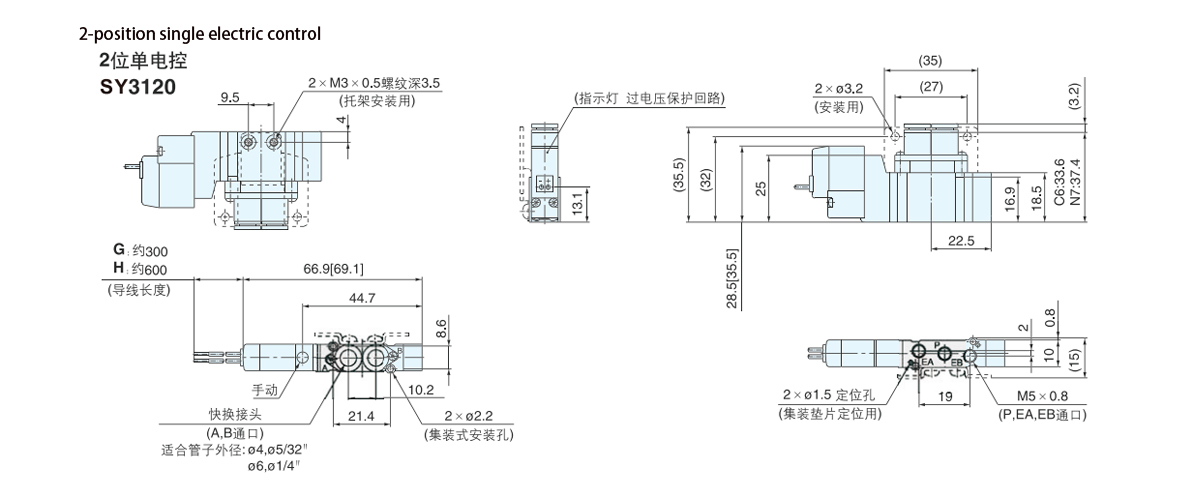

  • Внешние размеры серии SY3000

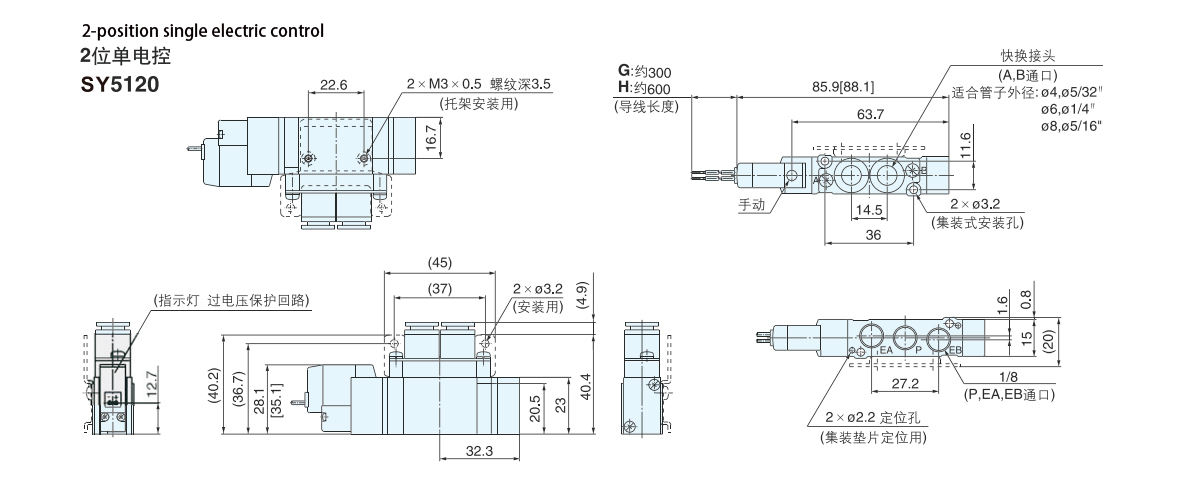

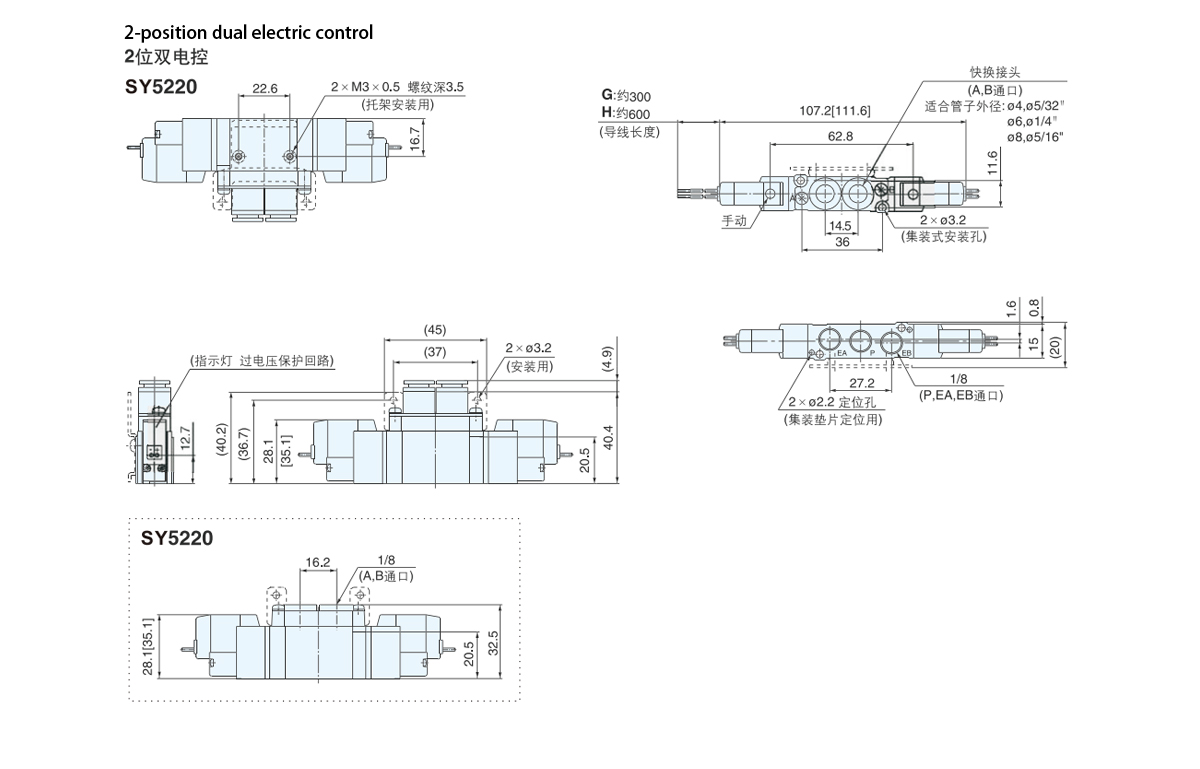

    Внешние размеры серии SY5000

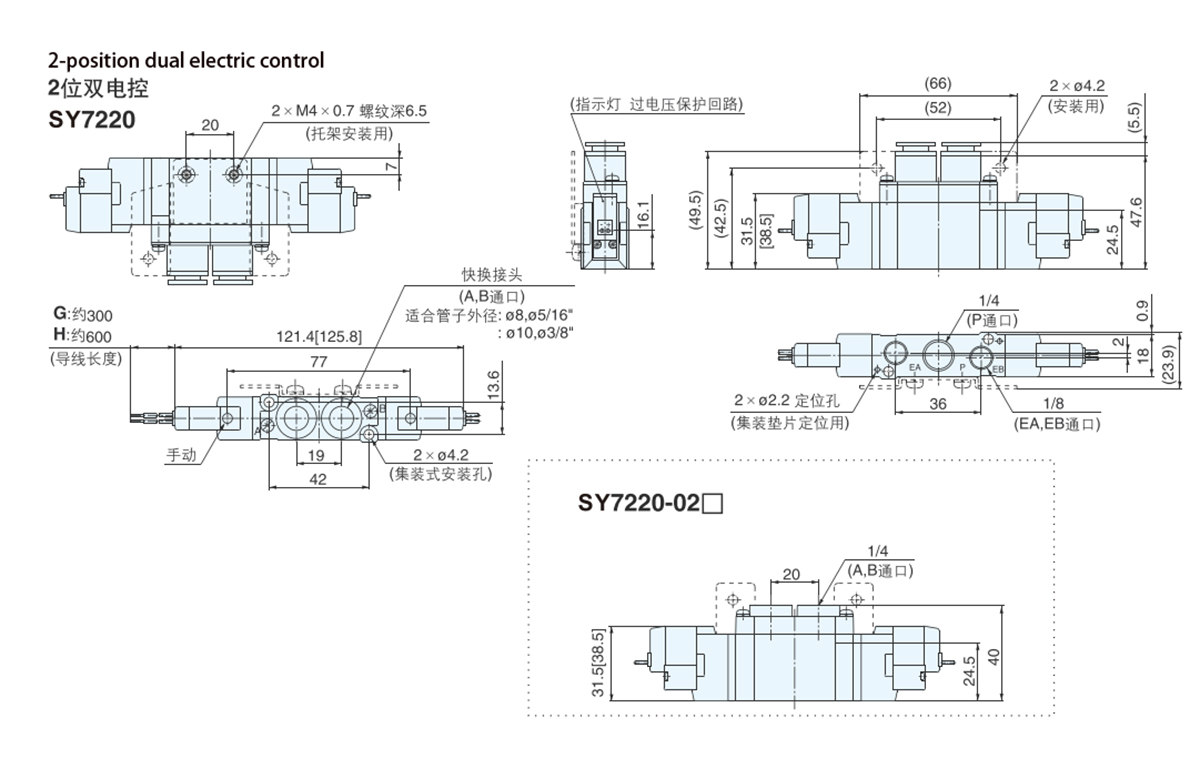

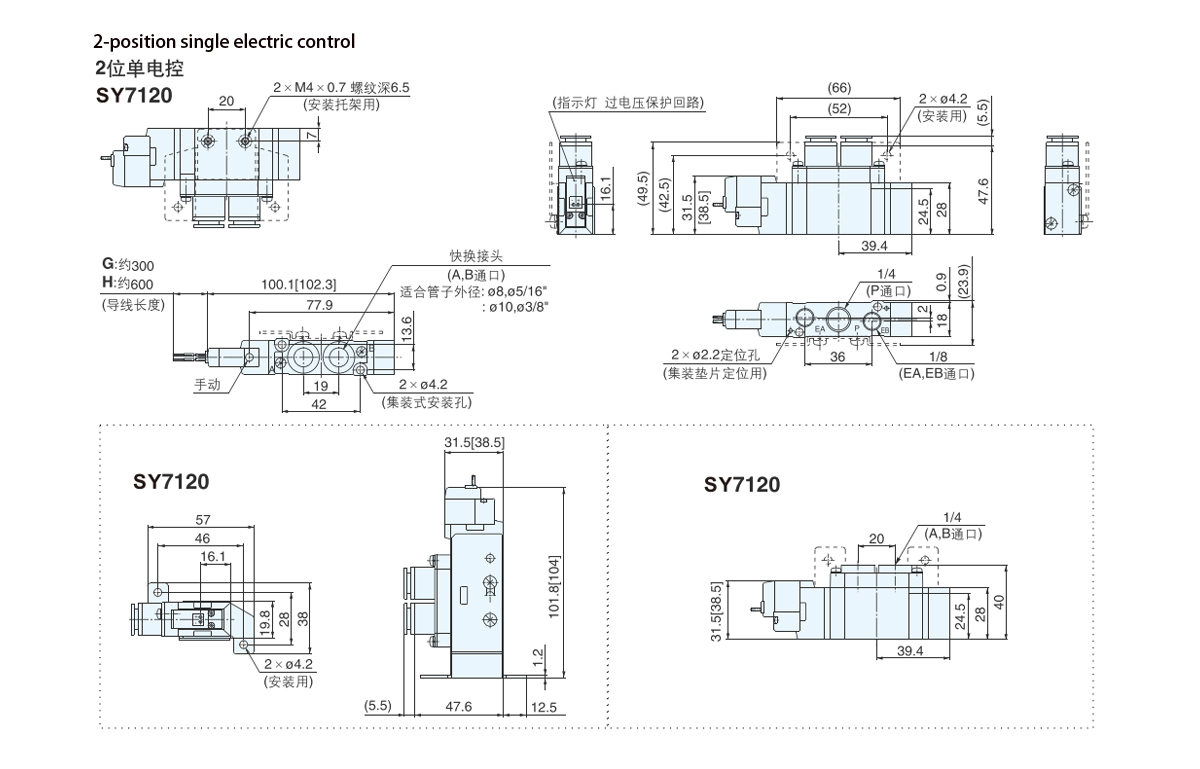

    Внешние размеры серии SY7000
