Тонкий двухосный многопозиционный цилиндр серии SDAW Поставщики

Главная / Продукты / Воздушный цилиндр / Тонкий цилиндр / Тонкий двухосный многопозиционный цилиндр серии SDAW

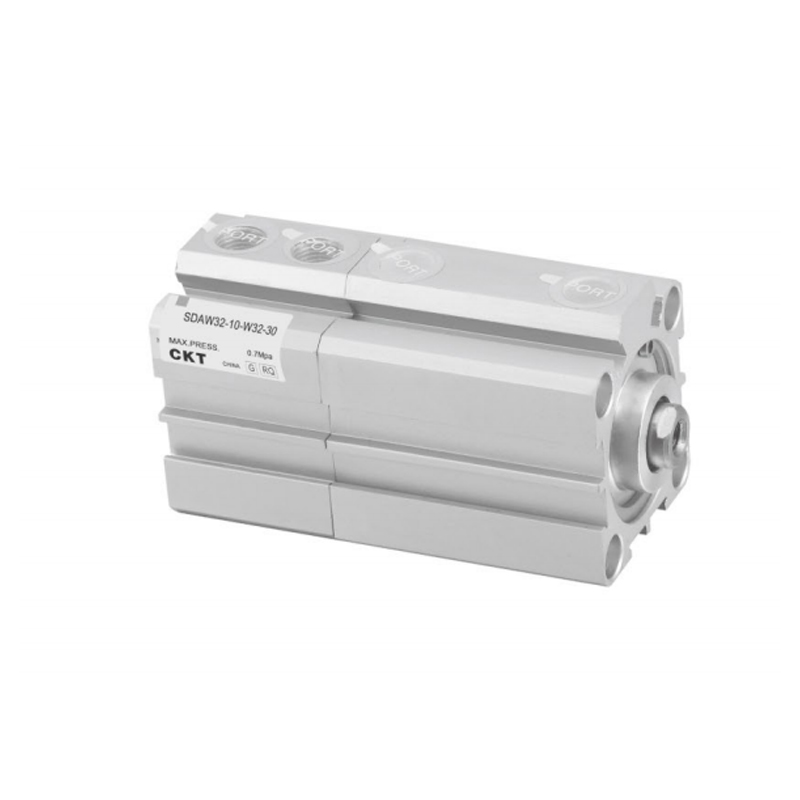

Тонкий двухосный многопозиционный цилиндр серии SDAW
  • Тонкий двухосный многопозиционный цилиндр серии SDAW
Тонкий цилиндр

Тонкий двухосный многопозиционный цилиндр серии SDAW

Тонкий двухосный многопозиционный цилиндр серии SDAW представляет собой тонкий цилиндр, разработанный с учетом высокой эффективности использования пространства и требований к использованию нескольких станций. Его двухосная направляющая и возможность многопозиционной парковки значительно оптимизируют компактность размещения оборудования и надежность траектории движения.

(1) Ультратонкий корпус
Преодолевая предел толщины традиционных цилиндров, осевой размер сильно сжимается, что подходит для интеграции модулей автоматизации со строгими ограничениями по пространству.

(2) Двухсторонняя жесткая конструкция направляющего стержня
Высокопрочные направляющие стержни, расположенные параллельно, эффективно подавляют момент отклонения штока поршня и обеспечивают точность траектории конечного эффектора при сложных нагрузках.

(3) Многопозиционная программируемая парковка
Поддерживает точную блокировку и повторное позиционирование более чем в двух заранее заданных положениях в пределах диапазона хода с помощью внешних тормозных блоков или конфигураций группы клапанов.

(4) Легко адаптируемый привод.
Доступны дополнительные слоты для магнитных переключателей и разнообразные монтажные интерфейсы (тип нижнего/торцевого фланца) для удовлетворения требований механической/электрической интеграции основных платформ автоматизации.

(5) Легкий динамический отклик
Внутренний путь потока и поршневой узел цилиндра оптимизированы для увеличения частоты возвратно-поступательного движения при сохранении выходной тяги для удовлетворения требований условий работы с интенсивными биениями.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Тонкий многопозиционный цилиндр серии SDAT

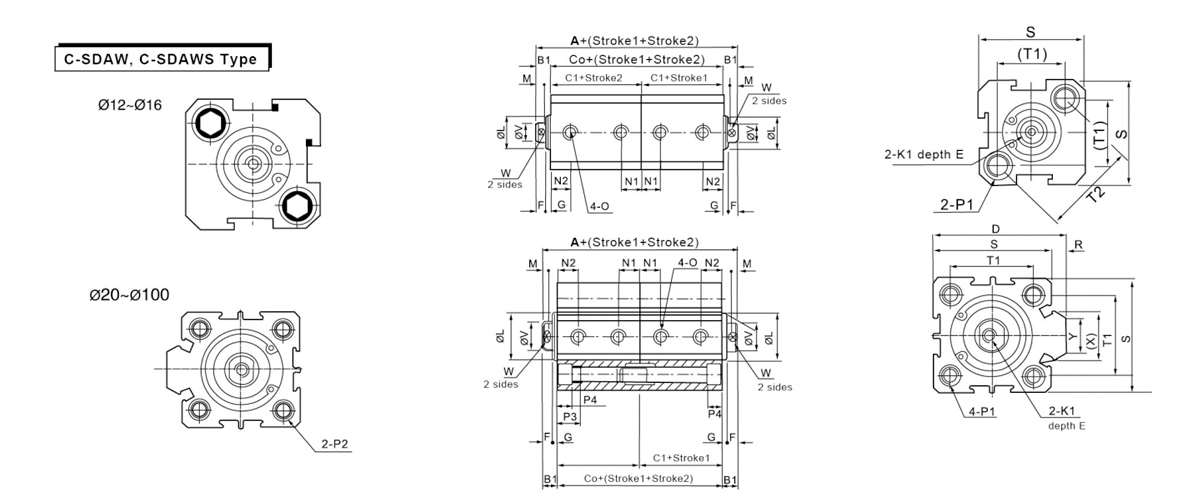

  • Форма Без автоматического переключения С автоматическим переключением Б1 D E F G К1 L M N1 Н2
    sormSize A СО С1 A СО С1 С=5 С>5 С=5 С>5
    12 44 34 17 64 54 27 5 - 6 4 1 М3×0,5 10.2 3 5 7.5
    16 48 37 18.5 68 57 28.5 5.5 - 6 4 1.5 М3×0,5 11 3 5.5 8
    20 50 39 19.5 70 59 29.5 5.5 36 8 4 1.5 М4×0,7 13 3 5.5 9
    25 54 42 21 74 62 31 6 42 10 4 2 М5×0,8 17 3 5.5 9.2
    32 63 49 24.5 83 69 34.5 7 50 12 4 3 М6×1 22 3 6.5 9 9
    40 66 52 26 86 72 36 7 58.5 12 4 3 М8×1,25 28 3 7.5 9.5
    50 74 56 28 94 76 38 9 71.5 15 5 4 М10×1,5 38 3 8 10.5 8 10.5
    63 82 64 32 102 84 42 9 84.5 15 5 4 М10×1,5 40 3 9.5 12 9.5 11
    80 104 82 41 124 102 51 11 104 20 6 5 М14×1,5 45 4 11.5 14.5 11.5 14.5
    100 126 102 51 146 122 61 12 124 20 7 5 М18×1,5 55 4 16 20.5 16 20.5

    Размер отверстия
    ISymbol     		0 П1 П2 П3 П4 R S Т1 Т2 V W X Y
    12 М5×0,8 φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2 - 12 4.5 - 25 16.2 23 6 5 - -
    16 М5×0,8 Φ6,5, резьба M5×0,8, сквозное отверстие: 4,2 - 12 4.5 - 29 19.8 28 6 5 -
    20 М5×0,8 Обе стороны: φ6,5, резьба M5×0,8, сквозное отверстие: φ4,2. Обе стороны: φ6,5, сквозное отверстие: φ5,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 М5×0,8 Обе стороны: φ8,2, резьба M6×1,0, сквозное отверстие: φ4,6. Обе стороны: φ8,2, сквозное отверстие: φ6,2. 15 5.5 2 40 28 - 10 8 12 10
    32 ПТ1/8 Обе стороны: φ8,2, резьба M6×1,0, сквозное отверстие: φ4,6. Обе стороны: φ8,2, сквозное отверстие: φ6,2. 16 5.5 6 44 34 - 12 10 18.3 15
    40 ПТ1/8 Обе стороны: φ10, резьба M8×1,25, сквозное отверстие: φ6,5. Обе стороны: 10 сквозных отверстий: φ8,2 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 ПТ1/4 Обе стороны: Φ11, резьба M8×1,25, сквозное отверстие: φ6,5. Обе стороны: φ11, сквозное отверстие: φ8,5. 25 8.5 9.5 62 48 - 20 17 30 20
    63 ПТ1/4 Обе стороны: Φ11, резьба M8×1,25, сквозное отверстие: φ6,5. Обе стороны: сквозное отверстие Φ11: φ8,5. 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 ПТ3/8 Обе стороны: φ14, резьба M12×1,75, сквозное отверстие: φ9,2. Обе стороны: φ14, сквозное отверстие: φ12,3. 25 10.5 10 94 74 - 25 22 36 26
    100 ПТ3/8 Обе стороны: φ17,5, резьба M14×2, сквозное отверстие: φ11,3. Обе стороны: φ17,5, сквозное отверстие: 14,2. 30 13 10 114 90 - 32 27 35 26
