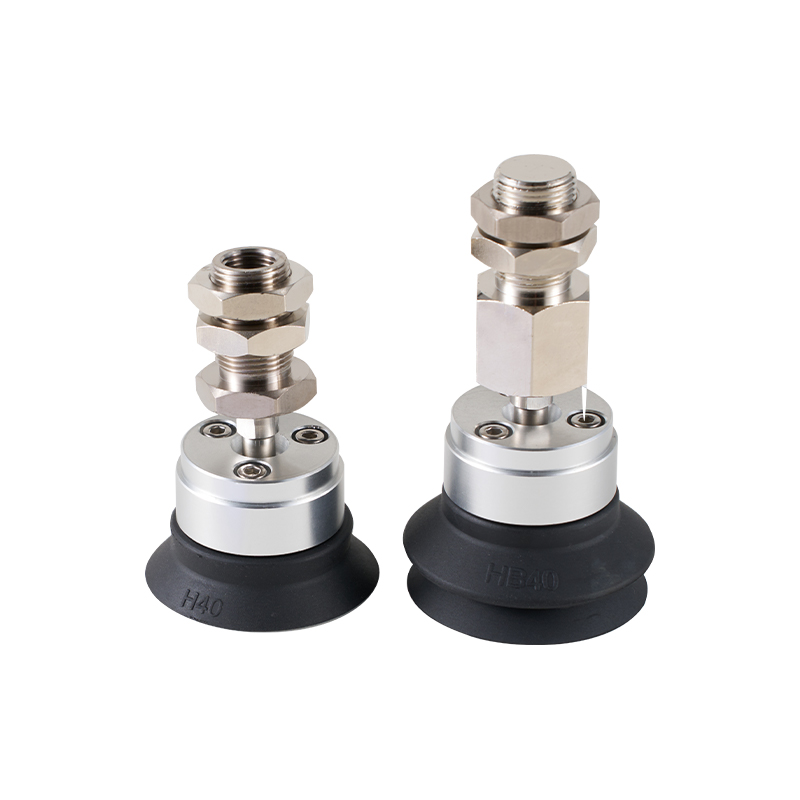

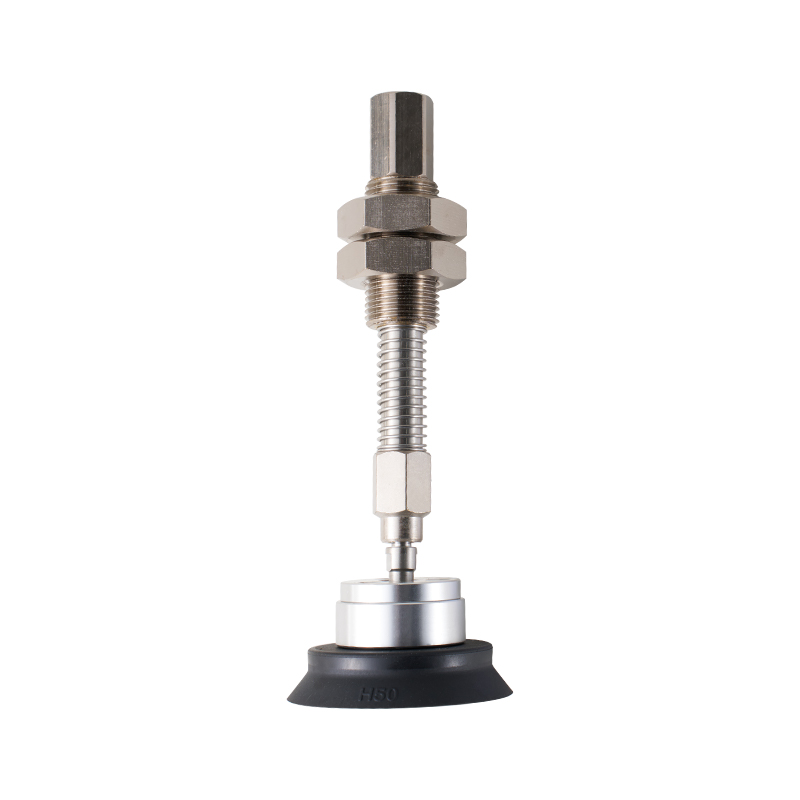

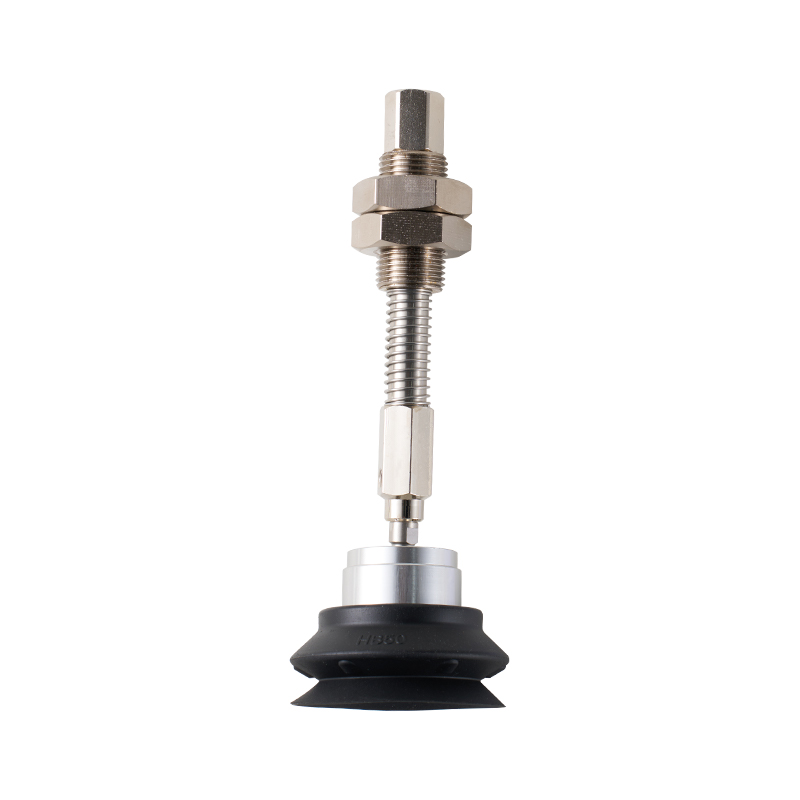

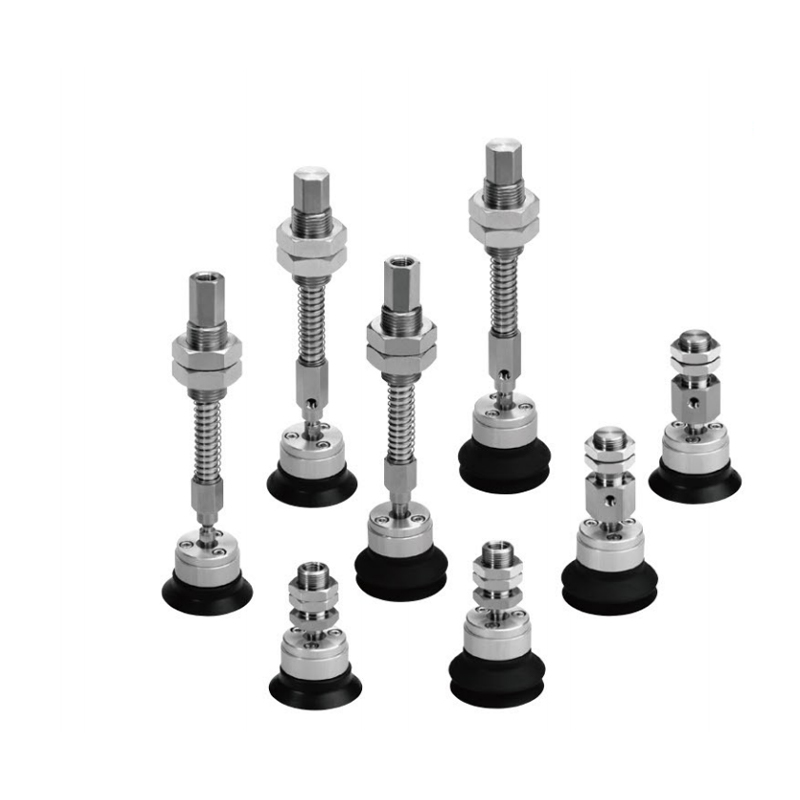

Серия ZP2 Сверхмощная поворотная вакуумная присоска (Ø32~Ø125)

Сверхмощные поворотные вакуумные присоски серии ZP2 (Ø32~Ø125) предназначены для больших нагрузок и условий большого наклона в промышленных условиях. Они обеспечивают адаптивное прилегание поверхности заготовки с помощью подвешенного компенсационного механизма и подходят для перемещения и позиционирования жестких материалов, таких как металлические листы и инженерные компоненты.

Основные возможности:
Динамическая структура компенсации
Встроенные разнонаправленные поворотные соединения позволяют присоске автономно регулировать свое положение в диапазоне наклона ±15°, исключая риск утечки вакуума, вызванной деформацией заготовки или отклонением позиционирования.

Прочная усиленная конструкция
Многослойный усиленный каркас и резиновая подложка с высокой устойчивостью к разрыву отлиты из композита для повышения жесткости конструкции и могут выдерживать одноточечную ударную нагрузку, превышающую 300% от обычных присосок.

Глобальные характеристики уплотнения
Конструкция кромки с канавками переменного диаметра в сочетании с лабиринтным уплотнительным кольцом обеспечивает стабильную степень вакуума (≥85% от исходного значения) на сложных поверхностях, таких как шероховатые поверхности и маслянистые поверхности.

Интерфейс быстрого ответа
Встроенный пилотный канал воздушного потока, время отклика всасывания ≤0,8 с (стандартные рабочие условия), встроенная группа антисифонных клапанов для предотвращения сбоя питания и падения материала.

Модульная система адаптеров
Предоставляет несколько спецификаций установочных интерфейсов, таких как резьба M6 ~ M12/быстросменные фланцы, и поддерживает интеграцию по принципу «включай и работай» с концевым эффектором робота или ферменной системой.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Бесконтактная присоска серии CTB
СЛЕДУЮЩАЯ：Серия ZHP Сверхмощная вакуумная присоска с генератором вакуума

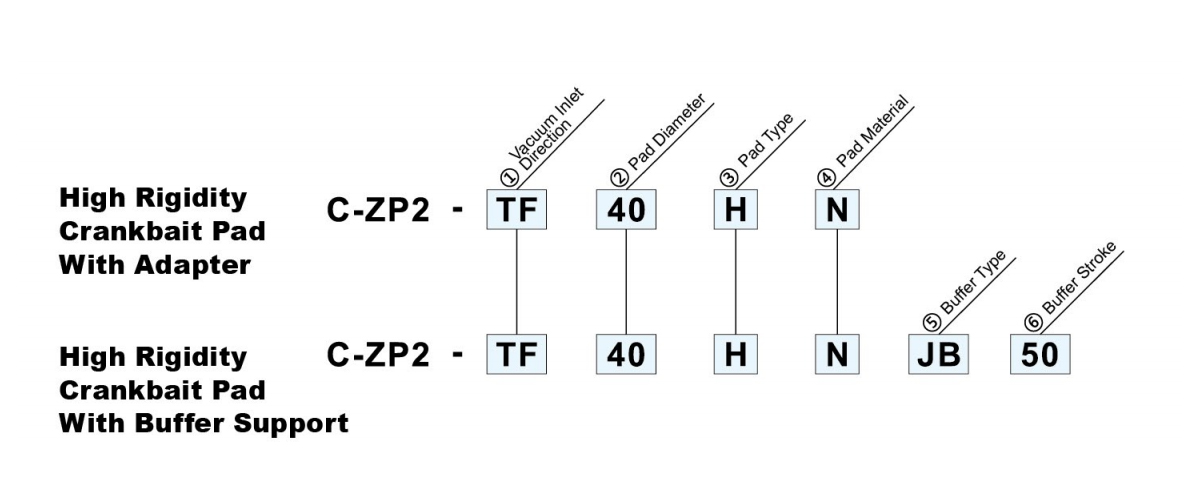

  • ①Вакуумный порт
    Направление     		④Материал подкладки □
    ТФ Вертикальный N НБР
    XF Боковой S Силиконовая резина
    ⑤Тип буфера
    Джей Би Вертикальный vaccum
    входное отверстие

    ②Диаметр колодки (мм) O/
    ③Лента для подушечек☆     		Ч* я* Дж* К*
    32 40 50 63 80 100 125
    Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125
    H Плоский с ребрами ● ● ● ●
    полупансион 2 сильфона ● ● ● ●
    Буфер            ход 25 25   мм ● ● ● ●
    50 50   мм ● ● ● ●
    75 75   мм ● ● ● ●
    100 100    мм - - ● ●

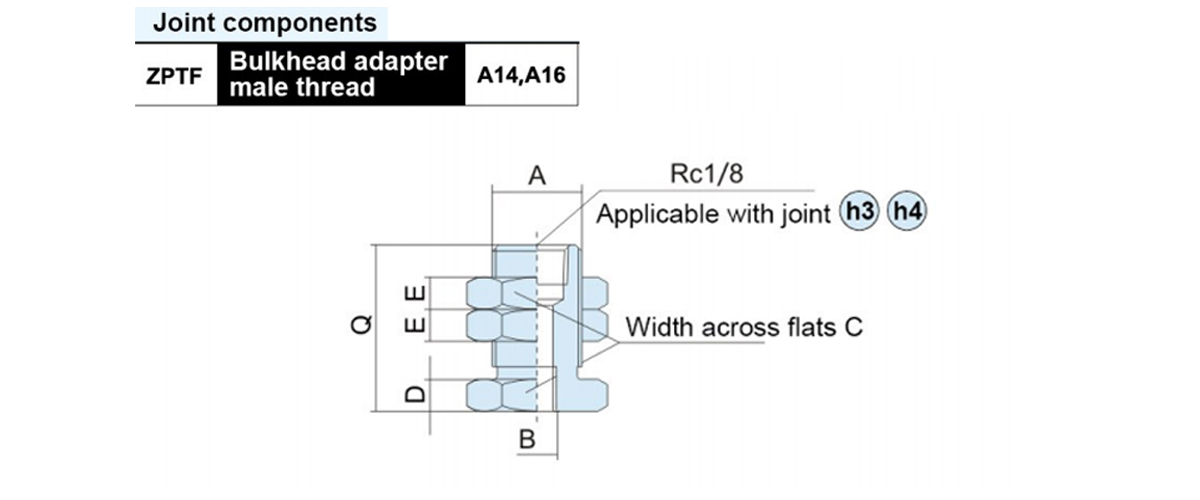

  • Режим A B C D E Q Вес (г)
    ЗПТФ-А14 М14×1 М6×1 19 5 5 26 42.5
    ЗПТФ-А16 М16×1,5 М10×1,25 22 6 6 31 62.5

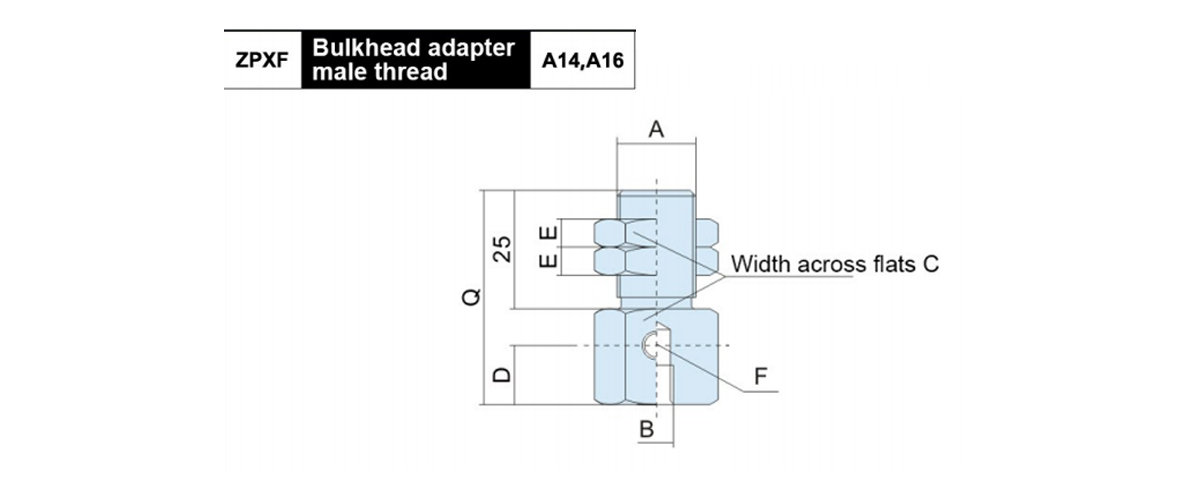

    Режим A B C D E F Q Вес (г)
    ЗПХФ-А14 М14×1 М6×1 19 5 5 М5×0,8 26 78.5
    ЗПХФ-А16 М16×1,5 М10×1,25 22 6 6 Рк1/8 31 136.5

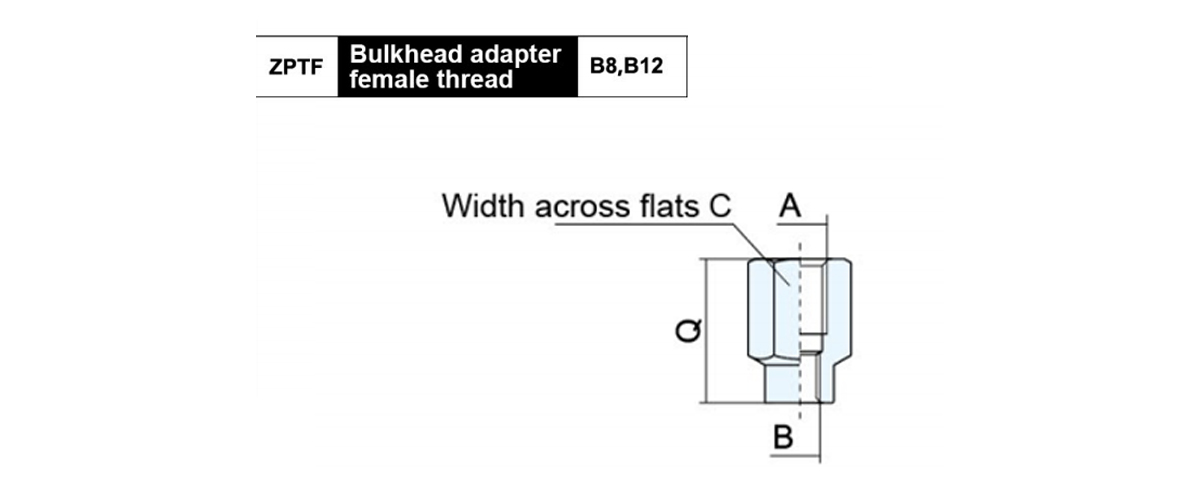

    Режим A B C Q Вес (г)
    ЗПТФ-Б8 М8×1,25 М6×1 13 21 16.5
    ЗПТФ-Б12 М12×1,75 М10×1,25 17 26 32

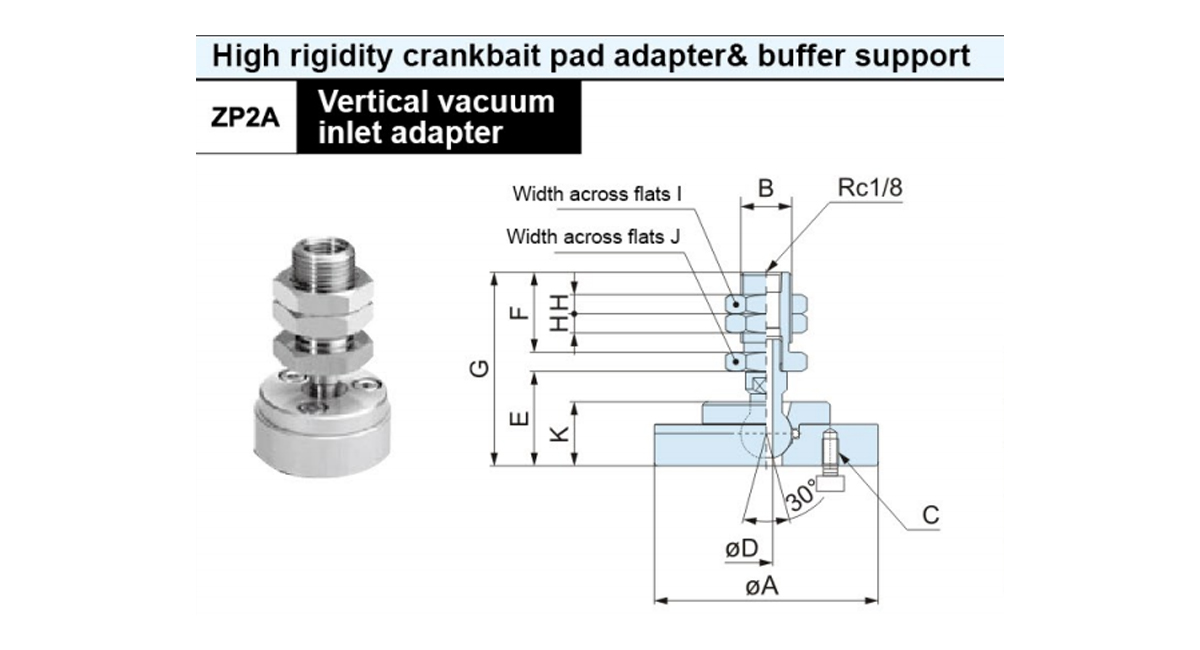

    Режим ØА B C ØD E F G H I J K Применимая панель
    ЗП2А-ТФ0 30 М14×1 3-М2,5×0,45 2 21.5 21 47.5 5 19 19 14.5 Н1 Н2
    ЗП2А-ТФ1 3-М3×0,5 И1 И2
    ЗП2А-ТФ2 50 М16×1,5 4-М4×0,7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ЗП2А-ТФ3 70 4-М5×0,8 29.5 60.5 20 К1 К2

    Режим ØА B C ØD E F G H I J K Применимая панель
    ЗП2А-ТФ0 30 М14×1 3-М2,5×0,45 2 21.5 21 47.5 5 19 19 14.5 Н1 Н2
    ЗП2А-ТФ1 3-М3×0,5 И1 И2
    ЗП2А-ТФ2 50 М16×1,5 4-М4×0,7 4 28.5 25 59.5 6 22 22 19 J1 J2
    ЗП2А-ТФ3 70 4-М5×0,8 29.5 60.5 20 К1 К2

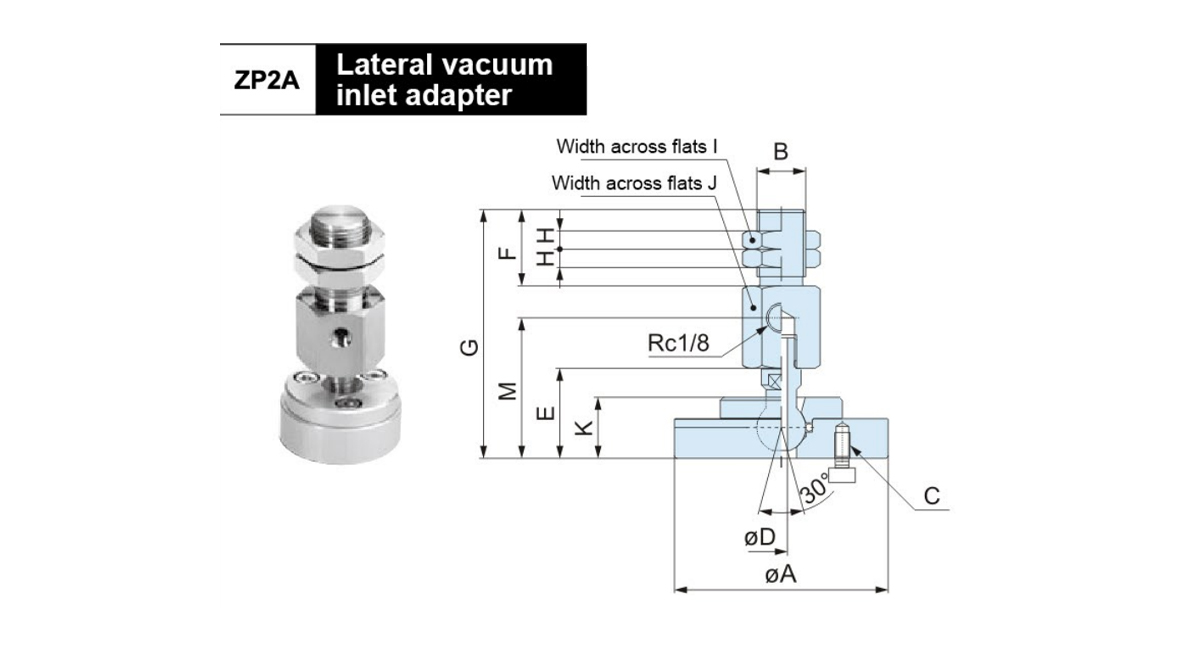

    Режим ØА B C ØD E F G H 1 J K M Применимая панель
    ЗП2А-XF0 30 М14×1 3-М2,5×0,45 2 21.5 21 59.5 5 19 19 14.5 32 Н1 Н2
    ЗП2А-XF1 3-М3×0,5 И1 И2
    ЗП2А-XF2 50 М16×1,5 4-М4×0,7 4 28.5 25 80.5 6 22 22 19 45 J1 J2
    ЗП2А-XF3 70 4-М5×0,8 29.5 81.5 20 46 К1 К2

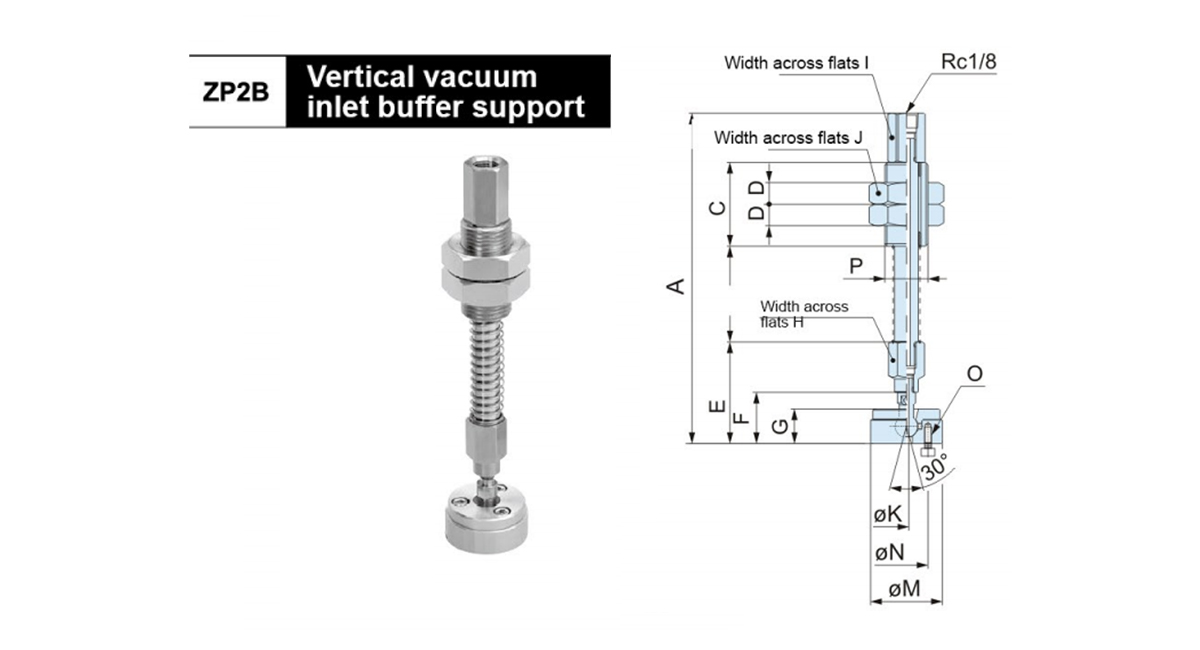

    Режим A B C D E F G H
    I     		J ОК ØМ
    ØN
    0     		P Применимо
    Подушка
    ZP2B-TF0JB25 138 40 35 9 42.5 21.5 14.5 13 14 27 2 30 14 3-М2,5×0,45 М18×1,5 Н1 Н2
    ZP2B-TF0JB50 173 75
    ZP2B-TFOJB75 209 111
    ZP2B-TF1JB25 138 40 18 3-М3×0,5 И1 И2
    ЗП2Б-ТФ1ДЖБ50 173 75
    ЗП2Б-ТФ1ДЖБ75 209 111
    ЗП2Б-TF2JB25 172.5 44 50 9.5 54.5 28.5 19 17 17 30 4 50 34 4-М4×0,7 М22×1,5 J1 J2
    ЗП2Б-ТФ2ДЖБ50 208.5 80
    ЗП2Б-ТФ2ДЖБ75 248.5 120
    ЗП2Б-TF2JB100 283.5 155
    ЗП2Б-ТФ3ДЖБ25 173.5 44 55.5 29.5 20 17 17 30 4 70 40 4-М5×0,8 К1 К2
    ЗП2Б-ТФ3ДЖБ50 209.5 80
    ЗП2Б-ТФ3ДЖБ75 249.5 120
    ЗП2Б-ТФ3ДЖБ100 284.5 155

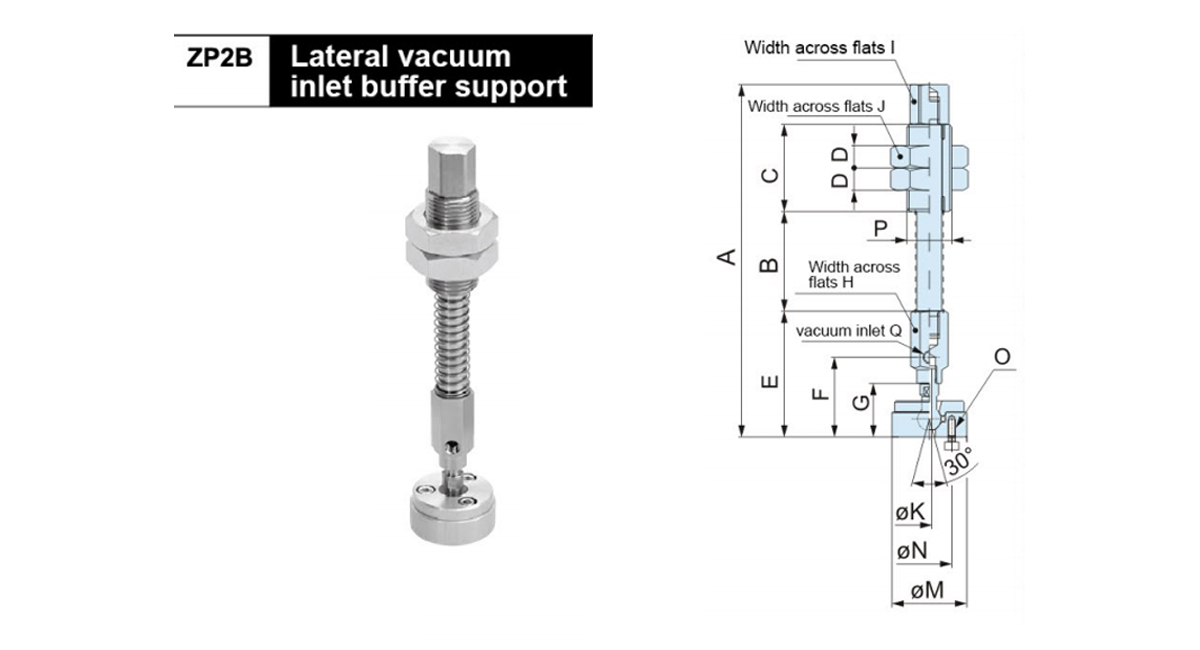

    Режим A B C D E F G H 1 J ОК ØМ ØN 0 P Q Применимо
    Подушка
    ZP2B-XF0JB25 141.5 40 35 9 50.5 32 21.5 13 14 27 2 30 14 3-М2,5×0,45 М18×1,5 М5×0,8 Н1 Н2
    ZP2B-XF0JB50 176.5 75
    ZP2B-XFOJB75 212.5 111
    ЗП2Б-XF1JB25 141.5 40 18 3-М3×0,5 И1 И2
    ЗП2Б-XF1JB50 176.5 75
    ЗП2Б-XF1JB75 212.5 111
    ЗП2Б-XF2JB25 182.5 44 50 9.5 67.5 45 28.5 22 17 30 4 50 34 4-М4×0,7 М22×1,5 Рк1/8 J1 J2
    ЗП2Б-XF2JB50 218.5 80
    ЗП2Б-XF2JB75 258.5 120
    ЗП2Б-XF2JB100 293.5 155
    ЗП2Б-XF3JB25 182.5 44 68.5 46 29.5 22 17 30 4 70 40 4-М5×0,8 К1 К2
    ЗП2Б-XF3JB50 218.5 80
    ЗП2Б-XF3JB75 258.5 120
    ЗП2Б-XF3JB100 293.5 155

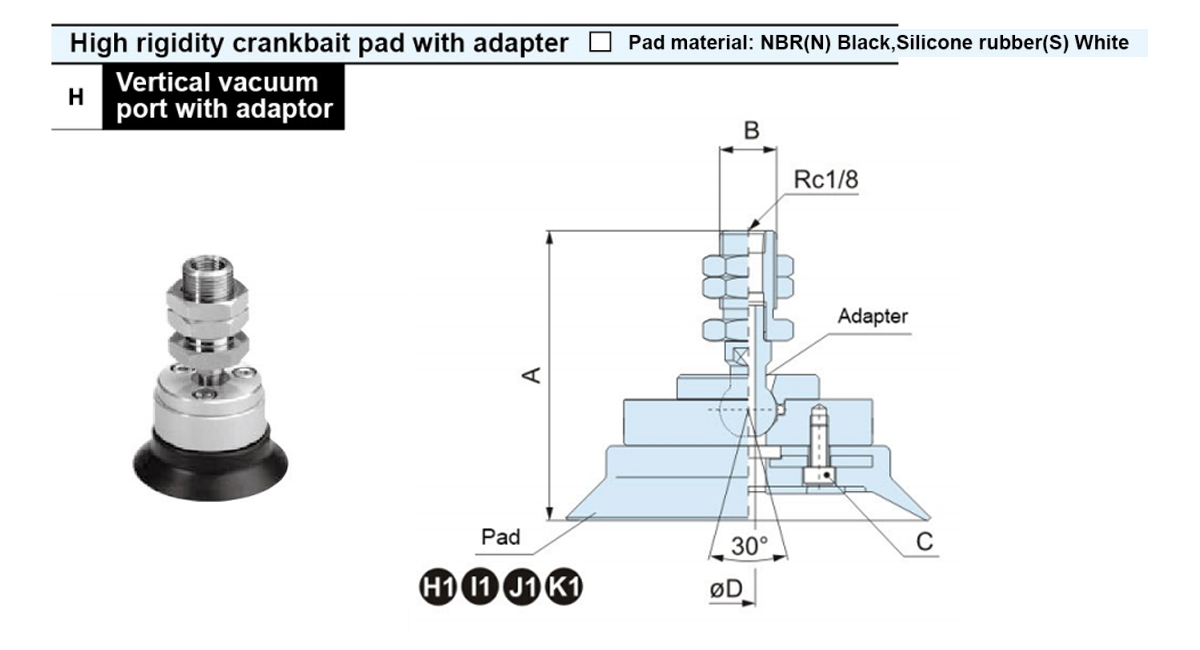

    Режим A B C ØD Модель адаптера
    C-ZP2-TF32H□ 55.5 М14×1 3-М2,5×0,45 2 ЗП2А-ТФ0
    C-ZP2-TF40H□ 59 3-М3×0,5 ЗП2А-ТФ1
    C-ZP2-TF50H□
    C-ZP2-TF63H□ 74 М16×1,5 4-М4×0,7 4 ЗП2А-ТФ2
    C-ZP2-TF80H□ 76
    C-ZP2-TF100H□ 81.5 4-М5×0,8 ЗП2А-ТФ3

    C-ZP2-TF125H□

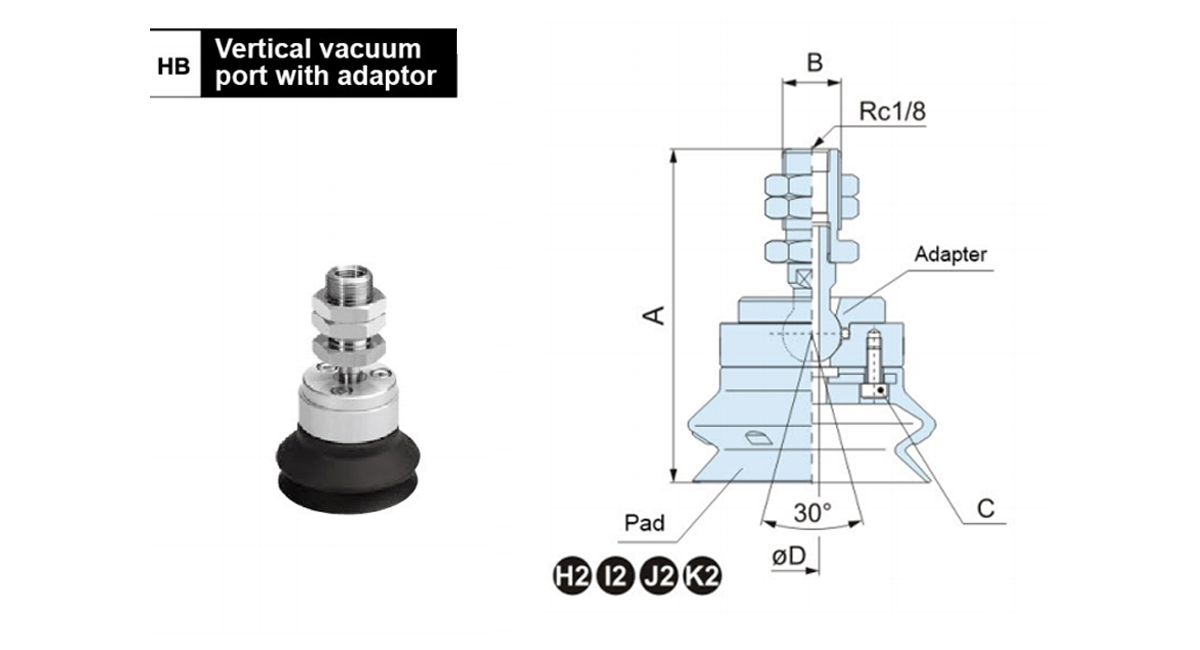

    Режим A B C ØD Модель адаптера
    C-ZP2-TF32HB□ 66 М14×1 3-М2,5×0,45 2 ЗП2А-ТФ0
    C-ZP2-TF40HB□ 68 3-М3×0,5 ЗП2А-ТФ1
    C-ZP2-TF50HB□ 71.5
    C-ZP2-TF63HB□ 91 М16×1,5 4-М4×0,7 4 ЗП2А-ТФ2
    C-ZP2-TF80HB□ 96.5
    C-ZP2-TF100HB□ 108 4-М5×0,8 ЗП2А-ТФ3
    C-ZP2-TF125HB 116.5

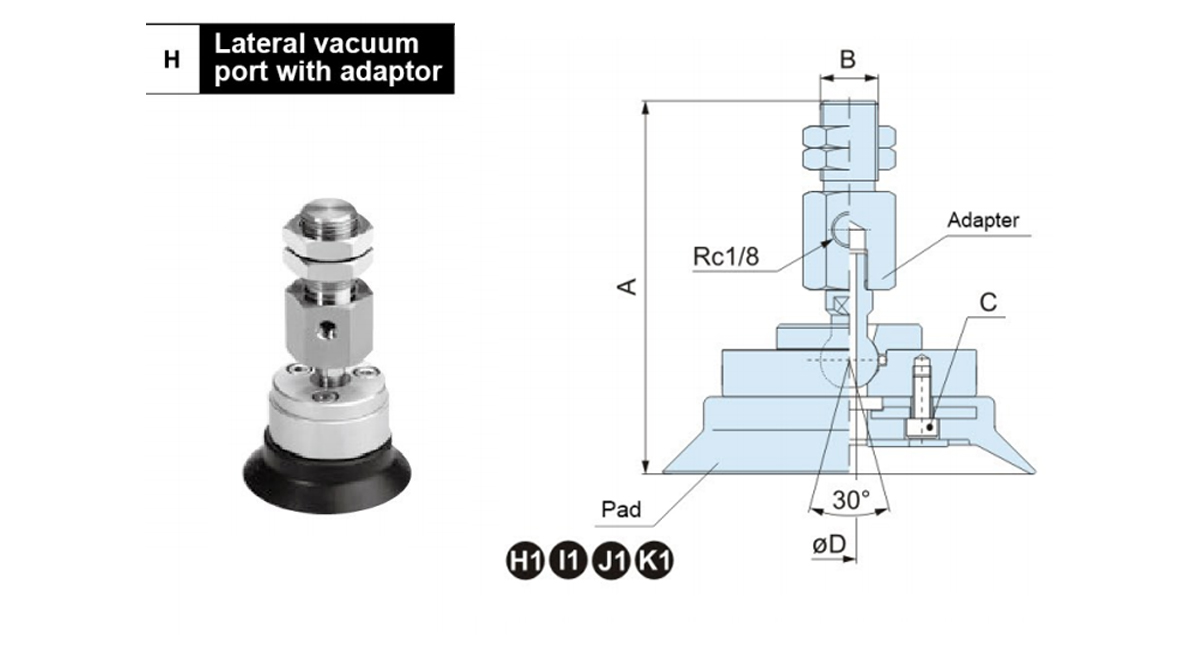

    Режим A B C ØD Модель адаптера
    C-ZP2-XF32H□ 67.5 М14×1 3-М2,5×0,45 2 ЗП2А-XF0
    C-ZP2-XF40H□ 71 3-М3×0,5 ЗП2А-XF1
    C-ZP2-XF50H□
    C-ZP2-XF63H□ 95 М16×1,5 4-М4×0,7 4 ЗП2А-XF2
    C-ZP2-XF80H□ 97
    C-ZP2-XF100H□ 102.5 4-М5×0,8 ЗП2А-XF3
    C-ZP2-XF125H□

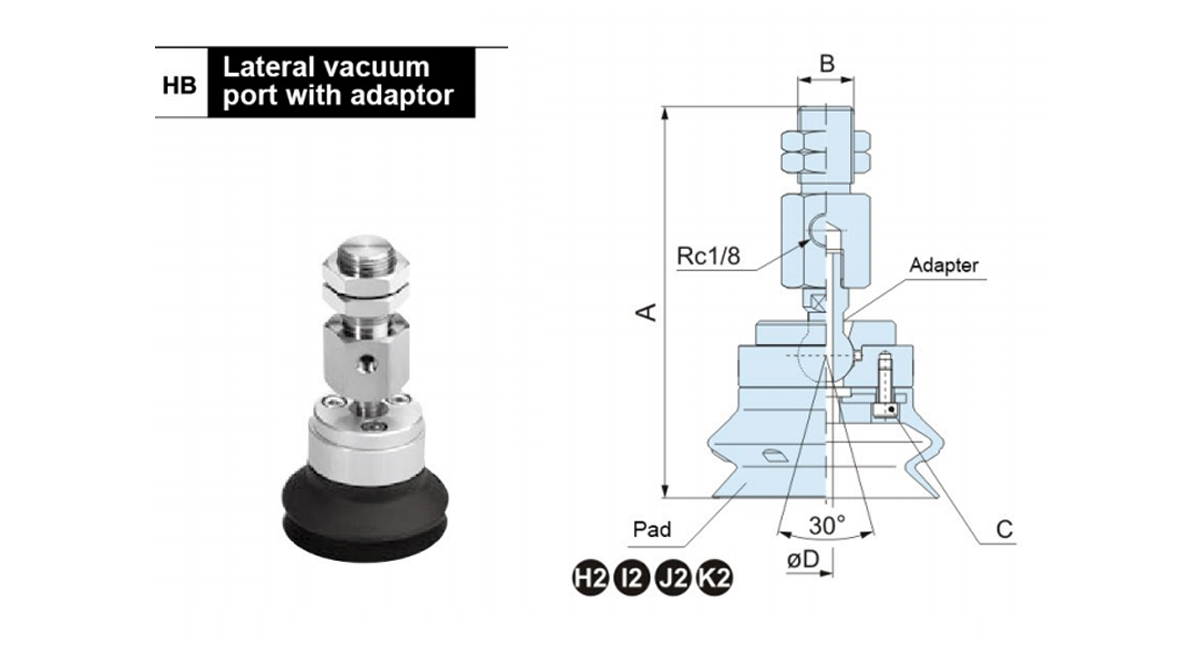

    Режим A B C ØD Модель адаптера
    C-ZP2-XF32HB□ 78 М14×1 3-М2,5×0,45 2 ЗП2А-XF0
    C-ZP2-XF40HB□ 80 3-М3×0,5 ЗП2А-XF1
    C-ZP2-XF50HB□ 83.5
    C-ZP2-XF63HB□ 112 М16×1,5 4-М4×0,7 4 ЗП2А-XF2
    C-ZP2-XF80HB□ 117.5
    C-ZP2-XF100HB□ 129 4-М5×0,8 ЗП2А-XF3
    C-ZP2-XF125HB□ 137.5

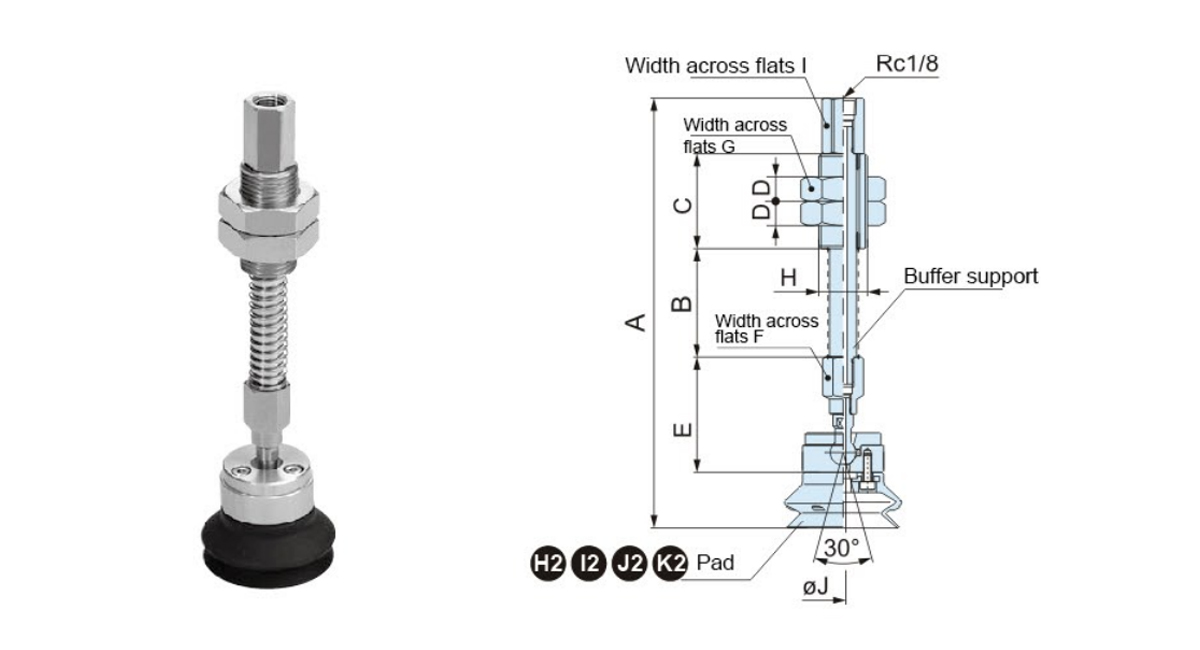

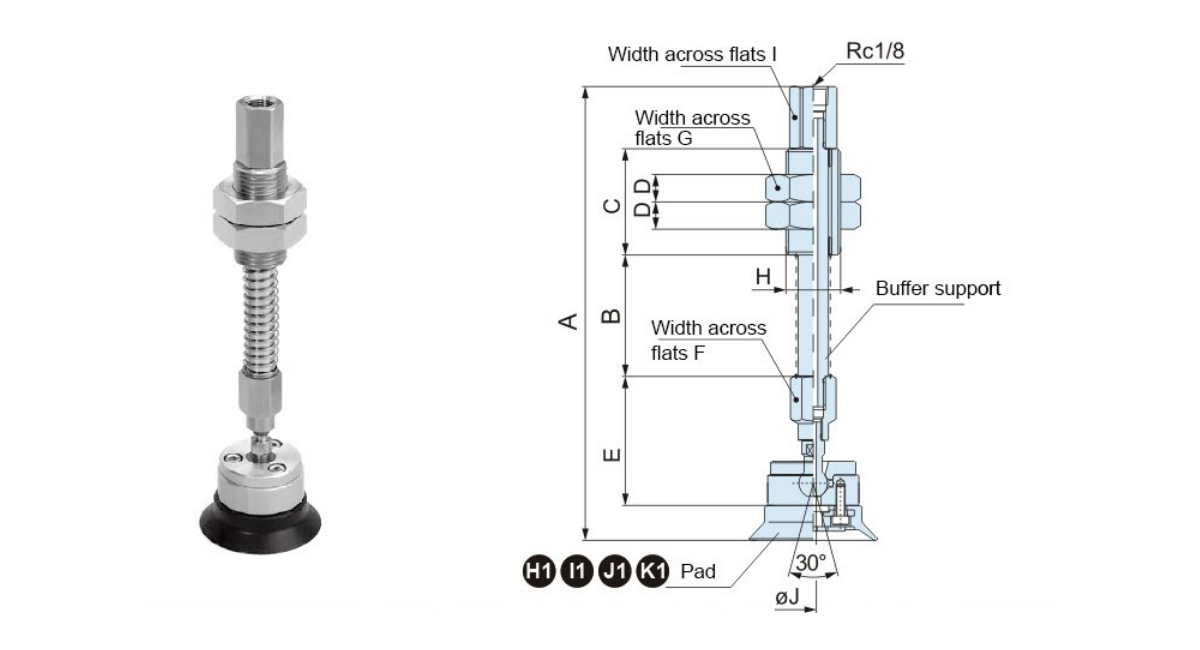

    Режим A B C D E F G H I ØJ Модель поддержки буфера
    C-ZP2-TF32H□JB25 146 40 35 9 42.5 13 27 М18×1,5 14 2 ZP2B-TFOJB25
    C-ZP2-TF32H□ JB50 181 75 ZP2B-TFOJB50
    C-ZP2-TF32H□JB75 217 111 ZP2B-TFOJB75
    C-ZP2-TF40H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF40H□JB50 184.5 75 ЗП2Б-ТФ1ДЖБ50
    C-ZP2-TF40H□JB75 220.5 111 ЗП2Б-ТФ1ДЖБ75
    C-ZP2-TF50H□JB25 149.5 40 ZP2B-TF1JB25
    C-ZP2-TF50H□JB50 184.5 75 ЗП2Б-ТФ1ДЖБ50
    C-ZP2-TF50H□JB75 220.5 111 ЗП2Б-ТФ1ДЖБ75
    C-ZP2-TF63H□JB25 187 44 50 9.5 54.5 17 30 М22×1,5 17 4 ЗП2Б-TF2JB25
    C-ZP2-TF63H□JB50 223 80 ЗП2Б-ТФ2ДЖБ50
    C-ZP2-TF63H□JB75 263 120 ЗП2Б-ТФ2ДЖБ75
    C-ZP2-TF63H□JB100 298 155 ЗП2Б-TF2JB100
    C-ZP2-TF80H□JB25 189 44 ЗП2Б-TF2JB25
    C-ZP2-TF80H□JB50 225 80 ЗП2Б-ТФ2ДЖБ50
    C-ZP2-TF80H□JB75 265 120 ЗП2Б-ТФ2ДЖБ75
    C-ZP2-TF80H□JB100 300 155 ЗП2Б-TF2JB100
    C-ZP2-TF100H□JB25 194.5 44 55.5 ЗП2Б-ТФ3ДЖБ25
    C-ZP2-TF100H□JB50 230.5 80 ЗП2Б-ТФ3ДЖБ50
    C-ZP2-TF100H□JB75 270.5 120 ЗП2Б-ТФ3ДЖБ75
    C-ZP2-TF100H□JB100 305.5 155 ЗП2Б-ТФ3ДЖБ100
    C-ZP2-TF125H□JB25 194.5 44 ЗП2Б-ТФ3ДЖБ25
    C-ZP2-TF125H□JB50 230.5 80 ЗП2Б-ТФ3ДЖБ50
    C-ZP2-TF125H□JB75 270.5 120 ЗП2Б-ТФ3ДЖБ75
    C-ZP2-TF125H□JB100 305.5 155 ЗП2Б-ТФ3ДЖБ100

    Режим A B C D E F G H I ØJ Модель поддержки буфера
    C-ZP2-TF32HB□ JB25 156.5 40 35 9 42.5 13 27 М18×1,5 14 ZP2B-TFOJB25
    C-ZP2-TF32HB□ JB50 191.5 75 ZP2B-TFOJB50
    C-ZP2-TF32HB□ JB75 227.5 111 ZP2B-TFOJB75
    C-ZP2-TF40HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF40HB□ JB50 193.5 75 2 ЗП2Б-ТФ1ДЖБ50
    C-ZP2-TF40HB□JB75 229.5 111 ЗП2Б-ТФ1ДЖБ75
    C-ZP2-TF50HB□ JB25 158.5 40 ZP2B-TF1JB25
    C-ZP2-TF50HB□ JB50 193.5 75 ЗП2Б-ТФ1ДЖБ50
    C-ZP2-TF50HB□ JB75 229.5 111 ЗП2Б-ТФ1ДЖБ75
    C-ZP2-TF63HB□ JB25 204 44 50 9.5 54.5 30 М22×1,5 17 4 ЗП2Б-TF2JB25
    C-ZP2-TF63HB□ JB50 240 80 ЗП2Б-ТФ2ДЖБ50
    C-ZP2-TF63HB□ JB75 280 120 17 ЗП2Б-ТФ2ДЖБ75
    C-ZP2-TF63HB□ JB100 315 155 ЗП2Б-TF2JB100
    C-ZP2-TF80HB□ JB25 209.5 44 ЗП2Б-TF2JB25
    C-ZP2-TF80HB□ JB50 245.5 80 ЗП2Б-ТФ2ДЖБ50
    C-ZP2-TF80HB□ JB75 285.5 120 ЗП2Б-ТФ2ДЖБ75
    C-ZP2-TF80HB□JB100 320.5 155 ЗП2Б-TF2JB100
    C-ZP2-TF100HB□ JB25 221 44 55.5 ЗП2Б-ТФ3ДЖБ25
    C-ZP2-TF100HB□ JB50 257 80 ЗП2Б-ТФ3ДЖБ50
    C-ZP2-TF100HB□ JB75 297 120 ЗП2Б-ТФ3ДЖБ75
    C-ZP2-TF100HB□ JB100 332 155 ЗП2Б-ТФ3ДЖБ100
    C-ZP2-TF125HB□ JB25 229.5 44 ЗП2Б-ТФ3ДЖБ25
    C-ZP2-TF125HB□ JB50 265.5 80 ЗП2Б-ТФ3ДЖБ50
    C-ZP2-TF125HB□ JB75 305.5 120 ЗП2Б-ТФ3ДЖБ75
    C-ZP2-TF125HB□ JB100 340.5 155

    ЗП2Б-ТФ3ДЖБ100

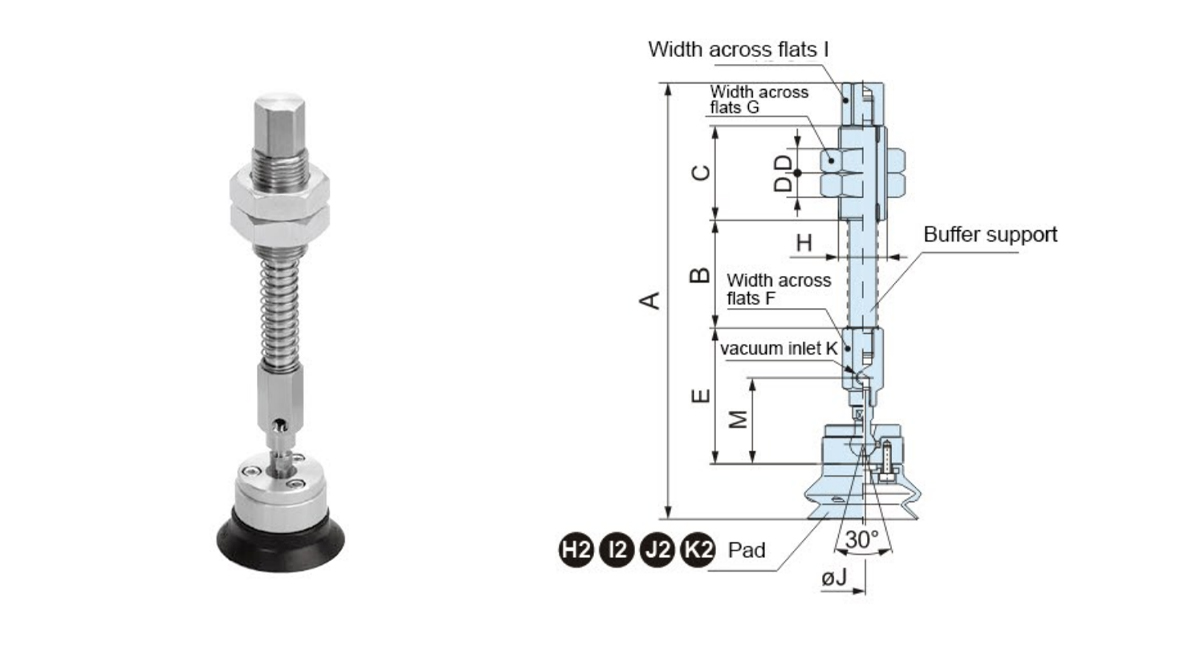

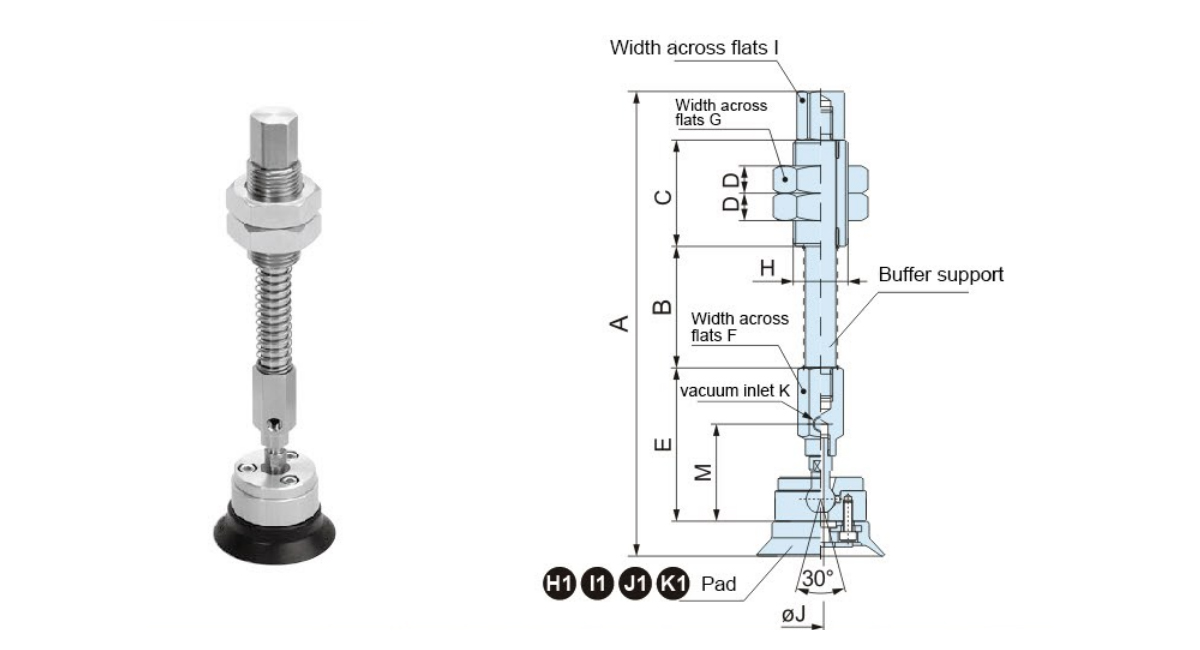

    Режим A B C D E F G H 1 ØJ K M Модель поддержки буфера
    C-ZP2-XF32H□JB25 149.5 40 35 9 50.5 13 27 М18×1,5 14 2 М5×0,8 32 ZP2B-XFOJB25
    C-ZP2-XF32H□JB50 184.5 75 ЗП2Б-XFOJB50
    C-ZP2-XF32H□JB75 220.5 111 ZP2B-XFOJB75
    C-ZP2-XF40H□JB25 153 40 ЗП2Б-XF1JB25
    C-ZP2-XF40H□JB50 188 75 ЗП2Б-XF1JB50
    C-ZP2-XF40H□JB75 224 111 ЗП2Б-XF1JB75
    C-ZP2-XF50H□JB25 153 40 ЗП2Б-XF1JB25
    C-ZP2-XF50H□JB50 188 75 ЗП2Б-XF1JB50
    C-ZP2-XF50H□JB75 224 111 ЗП2Б-XF1JB75
    C-ZP2-XF63H□JB25 197 44 50 9.5- 67.5 22 30 М22×1,5 17 4 Рк1/8 45 ЗП2Б-XF2JB25
    C-ZP2-XF63H□JB50 233 80 ЗП2Б-XF2JB50
    C-ZP2-XF63H□JB75 273 120 ЗП2Б-XF2JB75
    C-ZP2-XF63H□JB100 308 155 ЗП2Б-XF2JB100
    C-ZP2-XF80H□JB25 199 44 ЗП2Б-XF2JB25
    C-ZP2-XF80H□JB50 235 80 ЗП2Б-XF2JB50
    C-ZP2-XF80H□JB75 275 120 ЗП2Б-XF2JB75
    C-ZP2-XF80H□JB100 310 155 ЗП2Б-XF2JB100
    C-ZP2-XF100H□JB25 204.5 44 68.5 46 ЗП2Б-XF3JB25
    C-ZP2-XF100H□JB50 240.5 80 ЗП2Б-XF3JB50
    C-ZP2-XF100H□ JB75 280.5 120 ЗП2Б-XF3JB75
    C-ZP2-XF100H□ JB100 315.5 155 ЗП2Б-XF3JB100
    C-ZP2-XF125H□ JB25 204.5 44 ЗП2Б-XF3JB25
    C-ZP2-XF125H□ JB50 240.5 80 ЗП2Б-XF3JB50
    C-ZP2-XF125H□ JB75 280.5 120 ЗП2Б-XF3JB75
    C-ZP2-XF125H□ JB100 315.5 155 ЗП2Б-XF3JB100

    Режимl A B C D E F G H 1 ØJ K M Модель поддержки буфера
    C-ZP2-XF32HB□JB25 160 40 35 9 50.5 13 27 М18×1,5 14 2 М5×0,8 32 ZP2B-XFOJB25
    C-ZP2-XF32HB□JB50 195 75 ЗП2Б-XFOJB50
    C-ZP2-XF32HB□JB75 231 111 ZP2B-XFOJB75
    C-ZP2-XF40HB□JB25 162 40 ЗП2Б-XF1JB25
    C-ZP2-XF40HB□JB50 197 75 ЗП2Б-XF1JB50
    C-ZP2-XF40HB□JB75 233 111 ЗП2Б-XF1JB75
    C-ZP2-XF50HB□JB25 165.5 40 ЗП2Б-XF1JB25
    C-ZP2-XF50HB□JB50 200.5 75 ЗП2Б-XF1JB50
    C-ZP2-XF50HB□JB75 236.5 111 ЗП2Б-XF1JB75
    C-ZP2-XF63HB□JB25 214 44 50 9.5 67.5 22 30 М22×1,5 17 4 Рк1/8 45- ЗП2Б-XF2JB25
    C-ZP2-XF63HB□JB50 250 80 ЗП2Б-XF2JB50
    C-ZP2-XF63HB□JB75 290 120 ЗП2Б-XF2JB75
    C-ZP2-XF63HB□JB100 325 155 ЗП2Б-XF2JB100
    C-ZP2-XF80HB□JB25 219.5 44 ЗП2Б-XF2JB25
    C-ZP2-XF80HB□JB50 255.5 80 ЗП2Б-XF2JB50
    C-ZP2-XF80HB□JB75 295.5 120 ЗП2Б-XF2JB75
    C-ZP2-XF80HB□JB100 330.5 155 ЗП2Б-XF2JB100
    C-ZP2-XF100HB□ JB25 231 44 68.5 46 ЗП2Б-XF3JB25
    C-ZP2-XF100HB□ JB50 267 80 ЗП2Б-XF3JB50
    C-ZP2-XF100HB□ JB75 307 120 ЗП2Б-XF3JB75
    C-ZP2-XF100HB□ JB100 342 155 ЗП2Б-XF3JB100
    C-ZP2-XF125HB□ JB25 239.5 44 ЗП2Б-XF3JB25
    C-ZP2-XF125HB□ JB50 275.5 80 ЗП2Б-XF3JB50
    C-ZP2-XF125HB□ JB75 315.5 120 ЗП2Б-XF3JB75
    C-ZP2-XF125HB□JB100 350.5 155 ЗП2Б-XF3JB100
