Маленькая и короткая вакуумная присоска серии ZP Поставщики

Главная / Продукты / Вакуумные компоненты / Вакуумная присоска / Маленькая и короткая вакуумная присоска серии ZP с адаптером и буферным кронштейном / Маленькая и короткая вакуумная присоска серии ZP

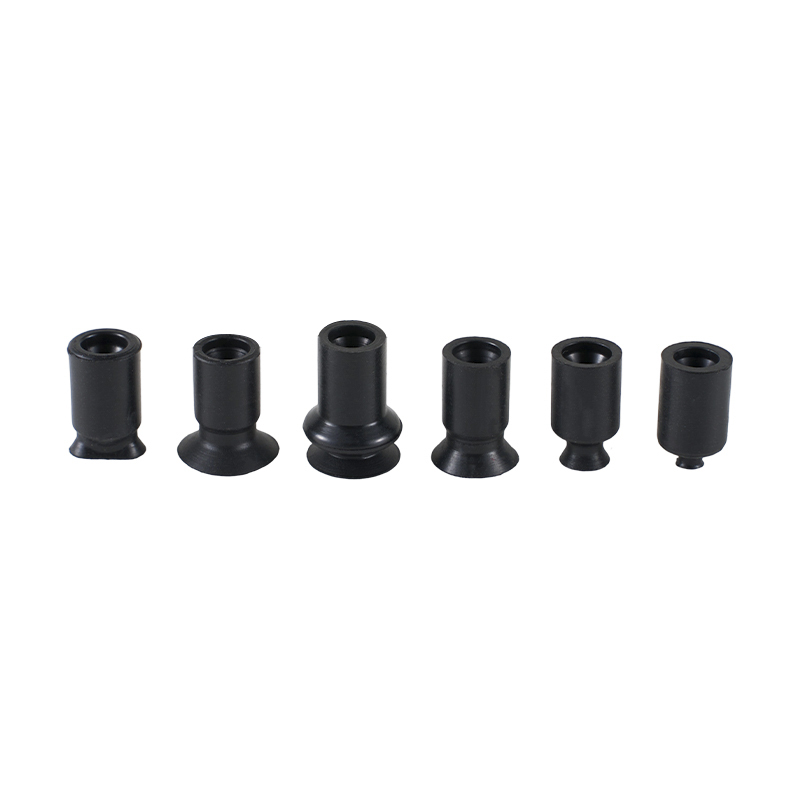

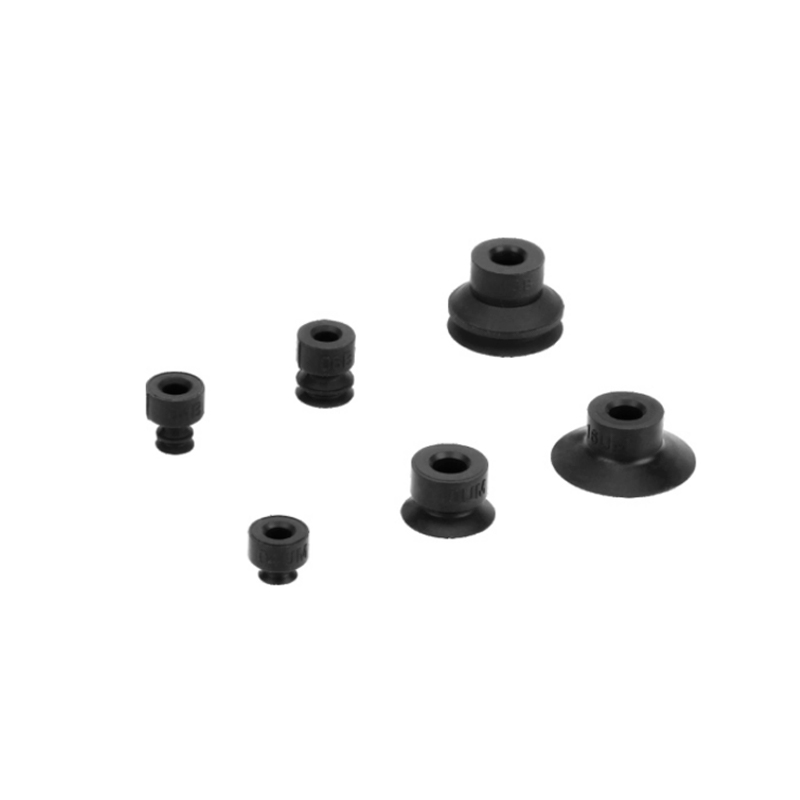

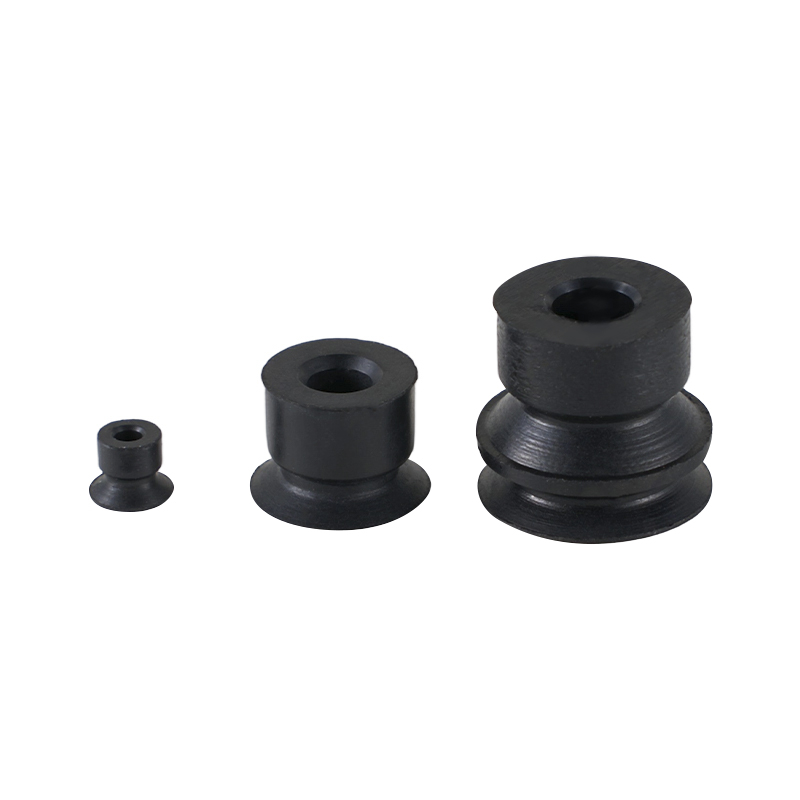

Маленькая и короткая вакуумная присоска серии ZP Маленькая и короткая вакуумная присоска серии ZP Маленькая и короткая вакуумная присоска серии ZP Маленькая и короткая вакуумная присоска серии ZP
  • Маленькая и короткая вакуумная присоска серии ZP
  • Маленькая и короткая вакуумная присоска серии ZP
  • Маленькая и короткая вакуумная присоска серии ZP
  • Маленькая и короткая вакуумная присоска серии ZP
Маленькая и короткая вакуумная присоска серии ZP с адаптером и буферным кронштейном

Маленькая и короткая вакуумная присоска серии ZP

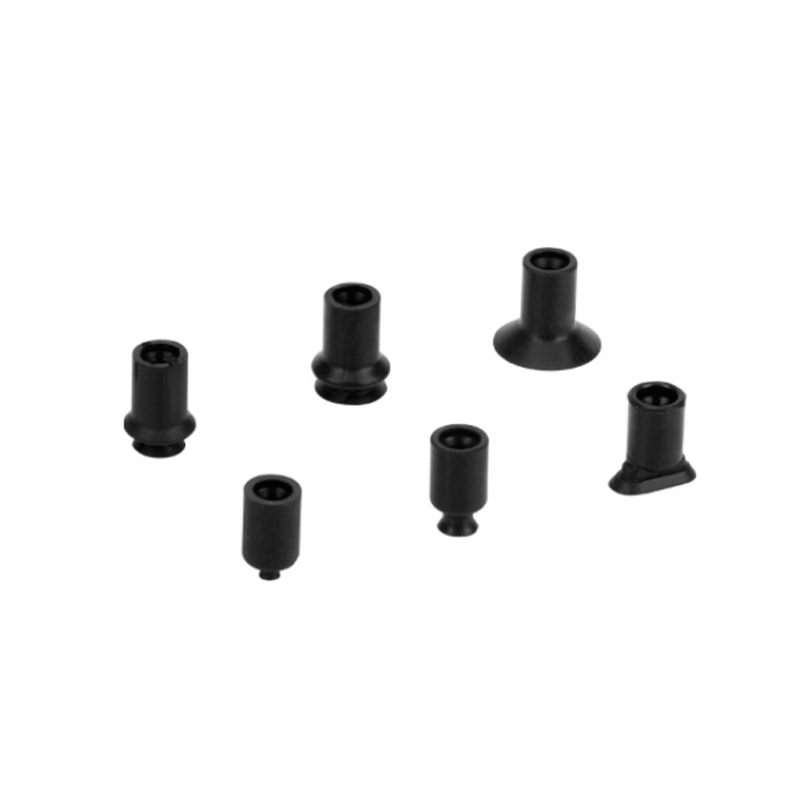

Малая и короткая вакуумная присоска серии ZP — это высокопроизводительный всасывающий элемент, предназначенный для работы в условиях ограниченного пространства. Благодаря своей компактной конструкции, разнообразию типов и универсальной адаптируемости он широко используется в таких областях промышленности, как прецизионная сборка и погрузка небольших материалов.

Особенности продукта
1. Компактный и короткий дизайн: Серия C-ZP имеет ультракороткую конструкцию, которая значительно экономит место для установки и особенно подходит для вакуумного отсасывания концевых исполнительных механизмов роботов или небольших рабочих площадей.

2. Выбор разнообразного типа: Форма и структура: Предлагаются разнообразные конструкции, такие как круглые тонкие (UT), ребристые (CT), овальные (U), плоские (UA), рифленые (UM) и многоступенчатые сильфоны (3-ступенчатые сильфоны).

3. Размер покрытия: Спецификации диаметра охватывают 02, 04, 06, 08, 10, 13, 16 мм и т. д., чтобы удовлетворить потребности всасывания от микрокомпонентов до материалов малого и среднего размера.

4. Универсальная адаптируемость: Поддерживает универсальную установку адаптеров разных диаметров, снижает нагрузку на инвентарь принадлежностей и снижает затраты на обслуживание и управление оборудованием.

5. Адаптивность материала: Доступны два варианта материала: нитриловый каучук (NBR) и силиконовый каучук, которые подходят для обычных промышленных сред и сценариев с требованиями к чистоте или устойчивости к высоким температурам.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Малая вакуумная присоска серии ZP с адаптером и кронштейном буфера
СЛЕДУЮЩАЯ：Нет следующей статьи

  • ● Добавлено 6 типов тонких ЮТ и тонких с ребрами Коннектикут(10,13,16).
    ● Добавлены 3 типа овалов типа U (2*4,3,5*7,4*10).
    ● Применимо для размера адаптера.

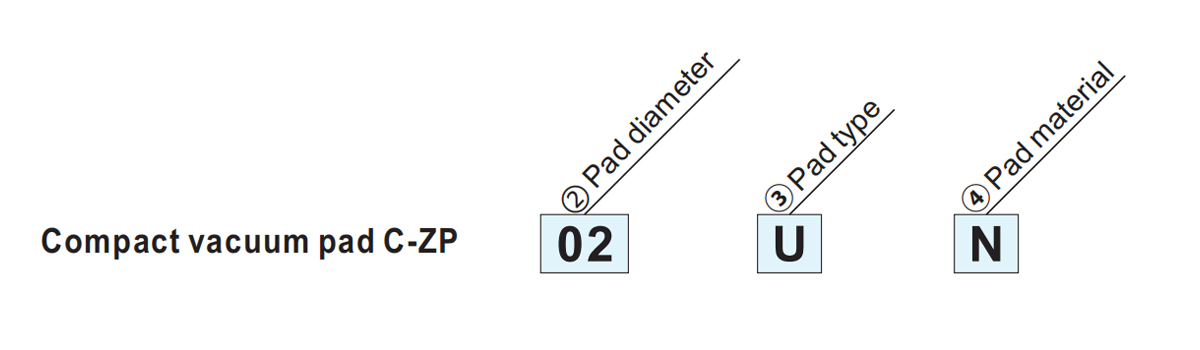

    Диаметр колодки
    ②Диаметр колодки/③Тип колодки☆ 02 04 06 08 10 13 16 2004 3507 4010 ④Материал*  □
    Ø2 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 2×4 3,5×7 4×10 N НБР
    Овальный плоский тип S Силиконовая резина.

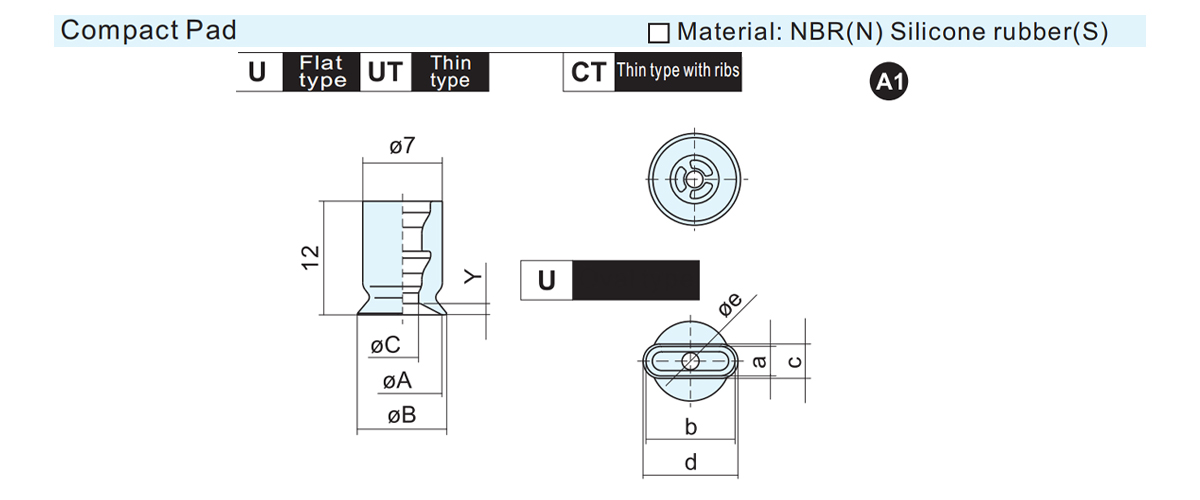

    А1 U Квартира ● ● ● ● - - - ● ● ● *См. стр. 4.
    материал подушечки
    UT Тонкая плоская - - - - ● ● ● - - -
    CT Тонкая плоская with ribs - - - - ● ● ● - - -
    А2 B Сильфоны - - ● ● - - - - - -
    А3 J 3-ступенчатый сильфон - - ● - - - - - - -

    Модель овального типа a b C d Оэ Y Вес
    C-ZP2004U□ 2 4 2.6 4.6 1.2 0.3 0.4
    C-ZP3507U□ 3.5 7 4.3 7.8 1.8 0.5
    C-ZP4010U□ 4 10 5 11 2 0.8

    Модель ØА ØБ ØC Y Вес
    C-ZP02U□ 2 2.6 1.2 0.8 0.4
    C-ZP04U□ 4 4.8 1.6
    C-ZP06U□ 6 7 2.5
    C-ZP08U□ 8 9 1
    C-ZP10UT□ 10 11
    C-ZP13UT□ 13 14 1.5 0.5
    C-ZP16UT□ 16 17 0.6
    C-ZP10CT□ 10 11 0.8 0.4
    C-ZP13CT□ 13 14 1 0.5
    C-ZP16CT口 16 17 0.6

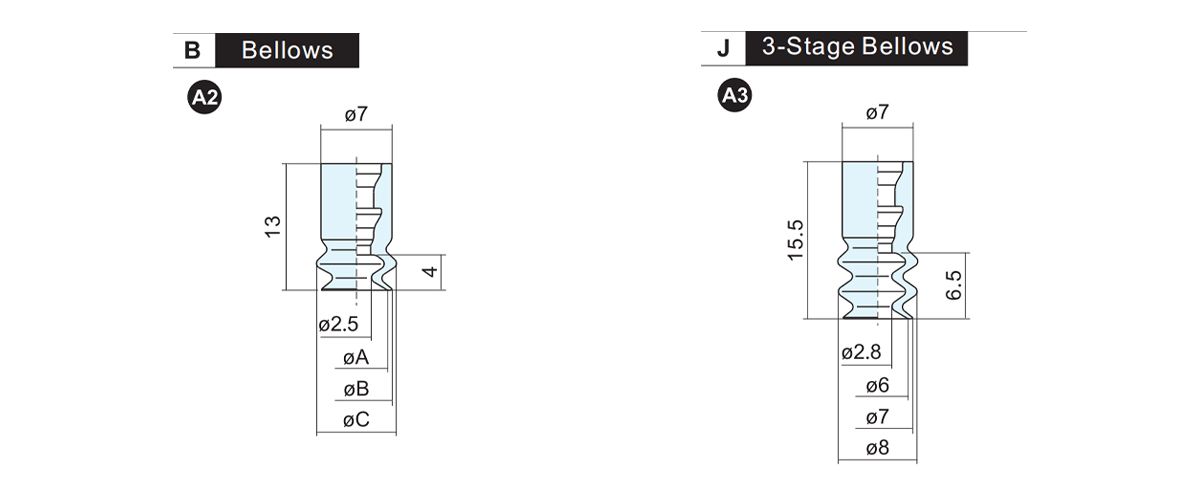

    Сильфоны 3-ступенчатый сильфон
    Модель ØА ØБ ØC Вес Модель Вес
    C-ZP06B□ 6 7 9.1 0.4 C-ZP06J□ -
    C-ZP08B□ 8 9 10.1

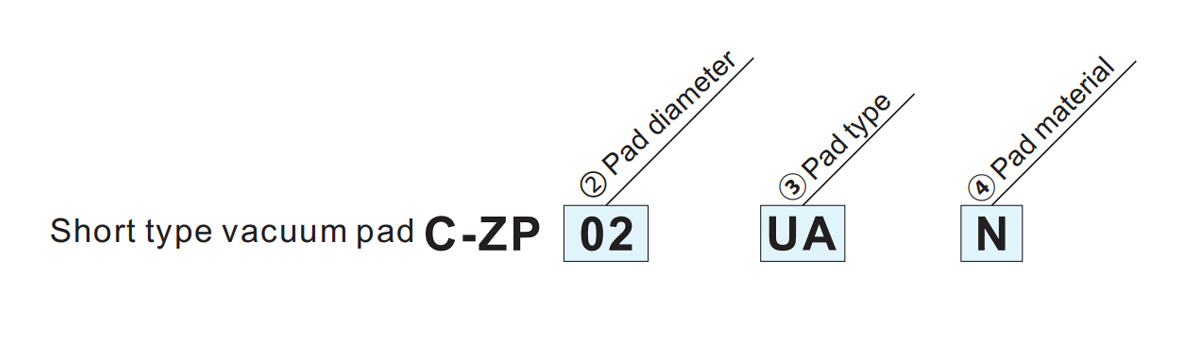

    ②Диаметр колодки ○/
    ③Тип панели☆     		Б1 С* Д* ④)Материал*         □
    015 02 035 04 06 08 10 13 16 N НБР
    Ø1,5 Ø2 Ø3,5 Ø4 Ø6 Ø8 Ø10 Ø13 Ø16 S Силиконовая резина
    UA Квартира type ● ● ● - - - - - - *См. стр. 4.
    материал колодки
    УМ Тип роста с ребрами - - - ● ● ● ● ● ●
    бакалавр Сильфоны - - - ● ● ● ● ● ●

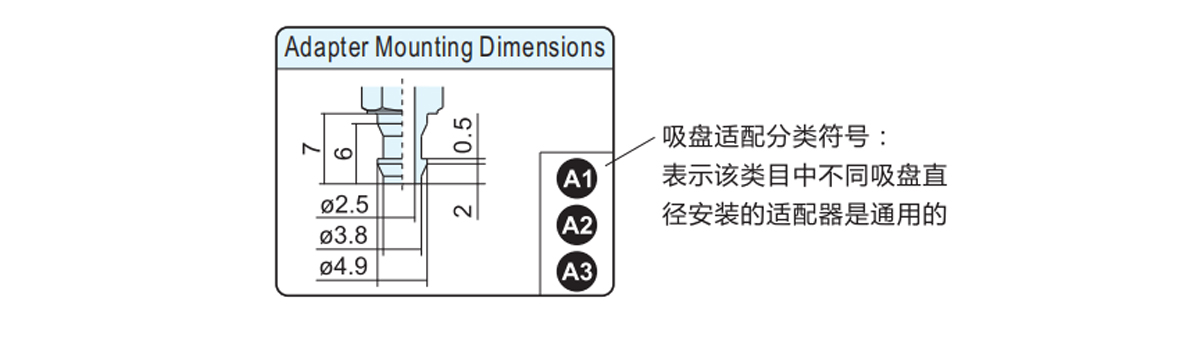

    *Те же буквы в начале означают, что адаптер универсальный.

    ● Добавлены 3 типа Flat type UA(1.5,2,3.5).
    ● Добавлено 6 типов типа Гровве с ребрами UM(4016).
    ● Добавлено 6 типов сильфонов BA(4-16).

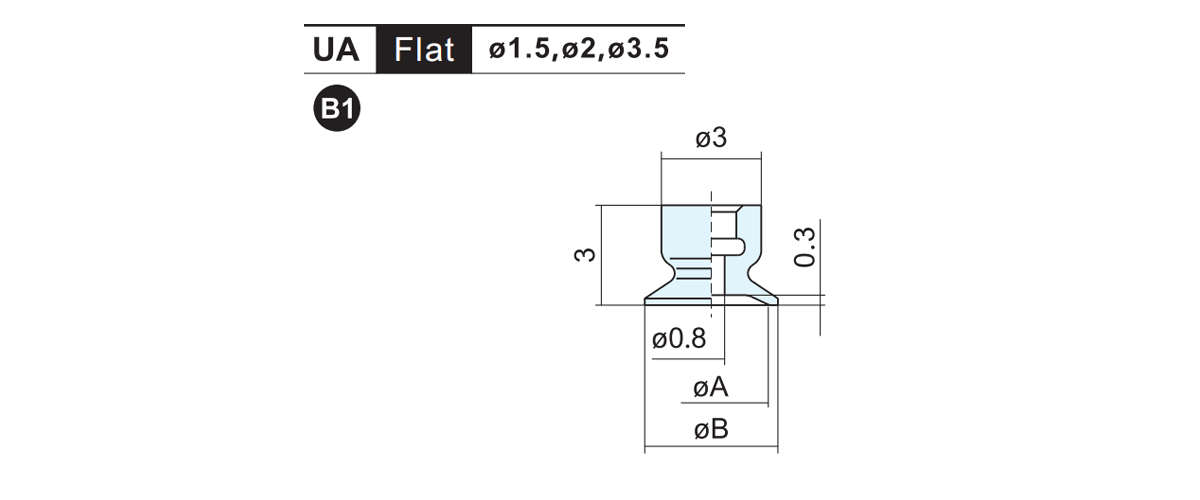

  • Номер детали. ØА ØБ Вес
    C-ZP015UA□ 1.5 2 0.1
    C-ZP02UA□ 2 2.5
    C-ZP035UA□ 3.5 4

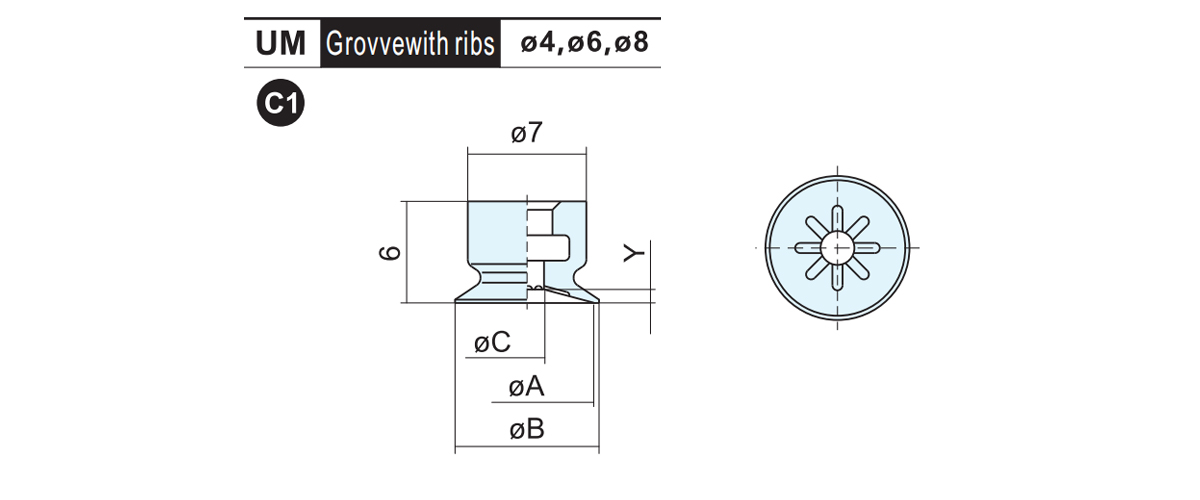

    Номер детали. ØА ØБ ØC Y Вес
    C-ZP04UM□ 4 4.5 1.2 0.5 0.3
    C-ZP06UM□ 6 6.5 2 0.8
    C-ZP08UM□ 8 8.5

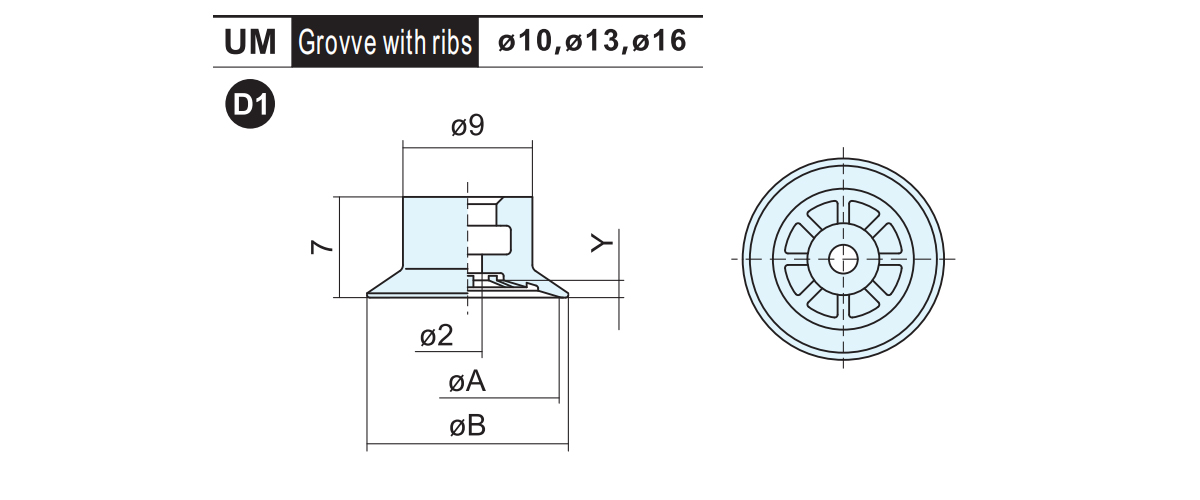

    Номер детали. ØА ØБ Y Вес
    C-ZP10UM□ 10 11 1 0.6
    C-ZP13UM□ 13 14 1.2 0.7
    C-ZP16UM□ 16 17 0.8

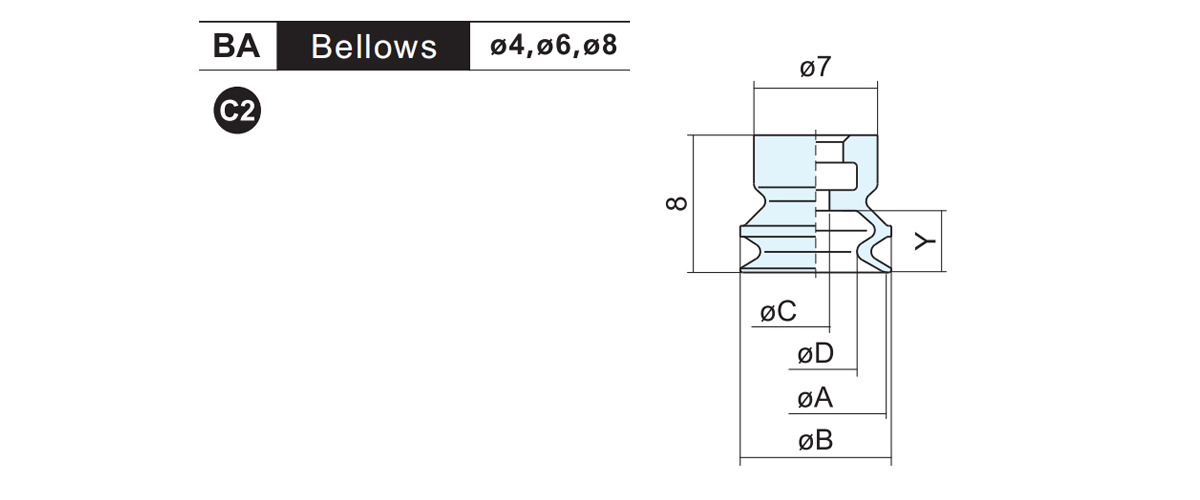

    Номер детали. ØА ØБ ØC ØD Y Вес
    C-ZP04BA□ 4 4.5 1.8 1.8 2.2 0.3
    C-ZP06BA□ 6 7 2 3.4 3
    C-ZP08BA□ 8 9 5.2 0.4

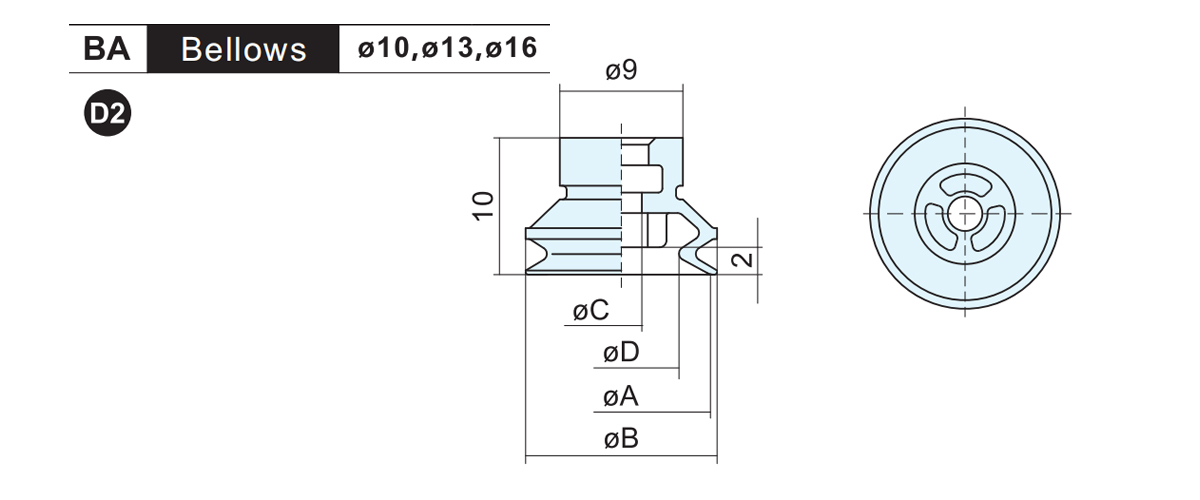

    Номер детали. ØА ØБ ØC ØD Вес
    C-ZP10BA□ 10 11 2 6 0.8
    C-ZP13BA□ 13 14 3 8.4 1.0
    C-ZP16BA□ 16 17 11.4 1.1

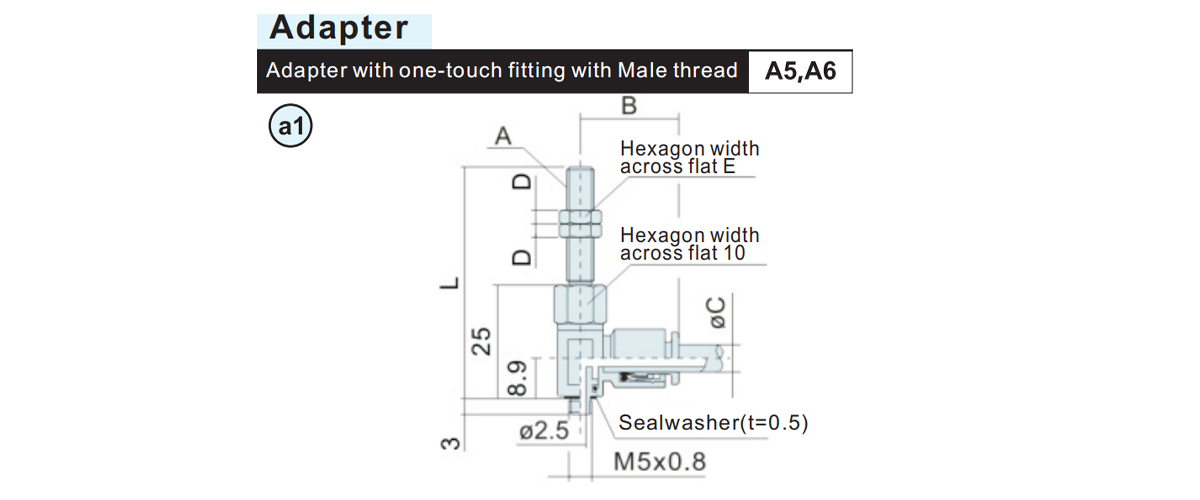

    Номер детали. A B ØC D E L Вес
    ЗПРС-04-А5 М5×0,8 20.6 4 4 7 46 17.8
    ЗПРС-06-А5 21.6 6 18.3
    ЗПРС-04-А6 М6×1,0 20.6 4 3 8 51 18.5
    ЗПРС-06-А6 21.6 6 19.2

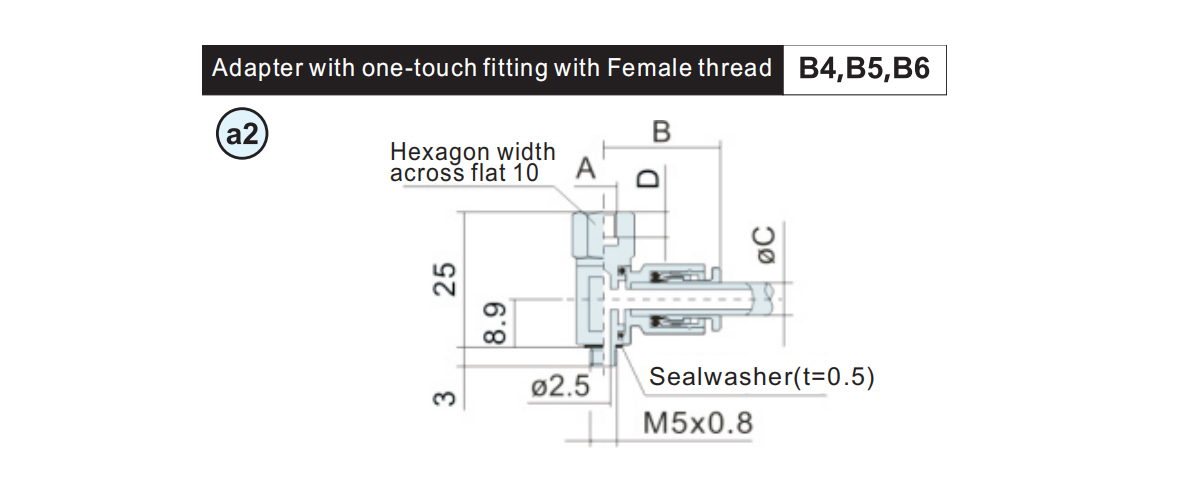

    Номер детали. A B ØC D Вес
    ЗПРС-04-Б4 М4×0,7 20.6 4 4 12.2
    ЗПРС-06-Б4 21.6 6 12.7
    ЗПРС-04-Б5 М5×0,8 20.6 4 5 11.6
    ЗПРС-06-Б5 21.6 6 12.5
    ЗПРС-04-Б6 М6×1,0 20.6 4 6 11
    ЗПРС-06-Б6 21.6 6 12

    Номер детали. A ØБ ØC E H Q Вес
    М-3АУ2 М3×0,5 4 0.9 2.5 4.5 6.5 0.7
    М-5АУ2 М5×0,8 3 7 1.5
    М-3АУ4 М3×0,5 3.4 1.2 2.5 5 7.5 0.7
    М-5АН4 М5×0,8 2.8 1.8 3 7 5 1.6
    М-5АУ4 3.4
    М-5АН6 4.5 2.5 7 1.7
    М-5АУ6 4.95 1.8

    Номер детали. ØD L Вес
    ЗПЭА-Б5-А12 - 20.5 15
    ЗПЭА-04-А12 4 23.5 17
    ЗПЭА-06-А12 6 23.7 15

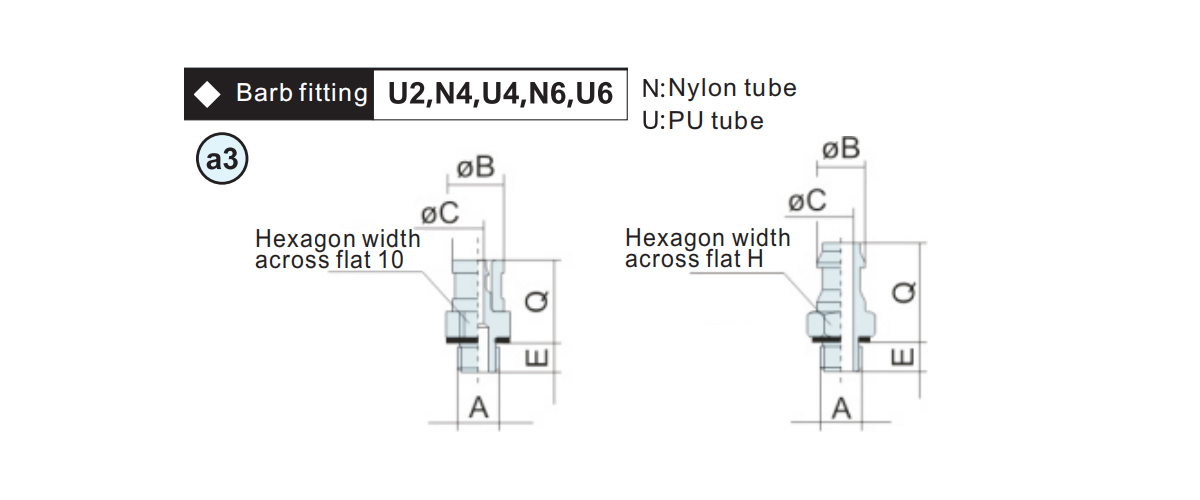

    ØD Номер детали. A ØБ E H Q Вес
    3 KJH03-M3-B М3×0,5 1.5 2.5 7 13.7 2.2
    KJH03-M5-B М5×0,8 2.5 3 2
    3.2 КДЖХ23-М3-Б М3×0,5 1.5 2.5 1.8
    KJH23-M5-B М5×0,8 2.5 3 1.6
    4 KJH04-M3-B М3×0,5 1.5 2.5 8 2
    KJH04-M5-B М5×0,8 2.5 3 2.4
    6 KJH06-M5-B 10 14.7 3.4

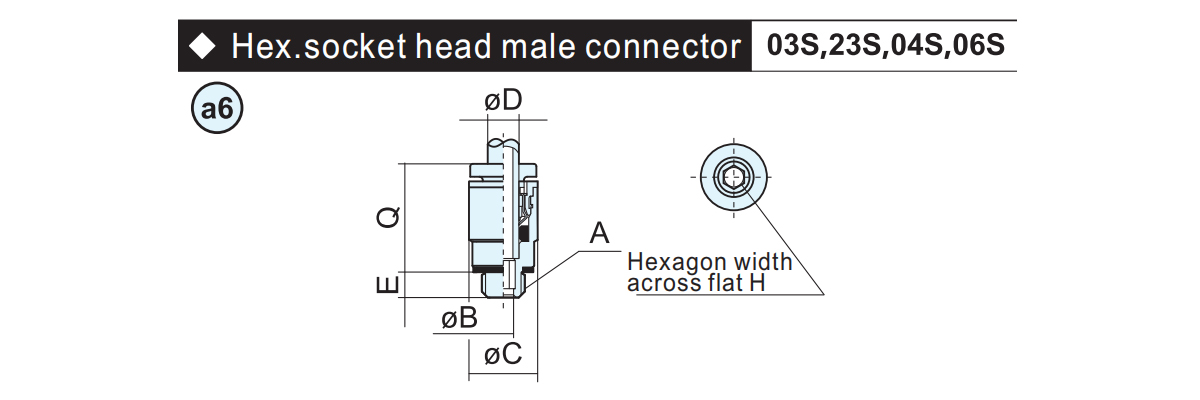

    ØD Номер детали. A ØБ ØC E H Q Вес
    3 КДЖС03-М3-Б М3×0,5 1.5 7 2.5 1.5 13.7 1.4
    КДЖС03-М5-Б М5×0,8 2 3 2 16.6 2
    3.2 КДЖС23-М3-Б М3×0,5 1.5 2.5 1.5 13.7 1.4
    КДЖС23-М5-Б М5×0,8 2 3 2 16.6 2.2
    4 KJS04-M3-B М3×05 1.5 8 2.5 1.5 13.7 1.6
    КДЖС04-М5-Б М5×0,8 2.5 3 2.5 15.6 2.6
    6 KJS06-M5-B 10 16.4 3.2

    Номер детали адаптера A B C L Вес Применимая панель
    ЗПТ1-А4 - - - - 1.1 А1 А2 А3
    ЗПТ1-А5 М5×0,8 7 3 14 2.3
    ЗПТ1-А6 М6×1,0 8 4 15 3

    Номер детали адаптера. A B Вес Применимая панель
    ЗПТ1-Б4 М4×0,7 4 2.9 А1 А2 А3
    ЗПТ1-Б5 М5×0,8 5 2.7

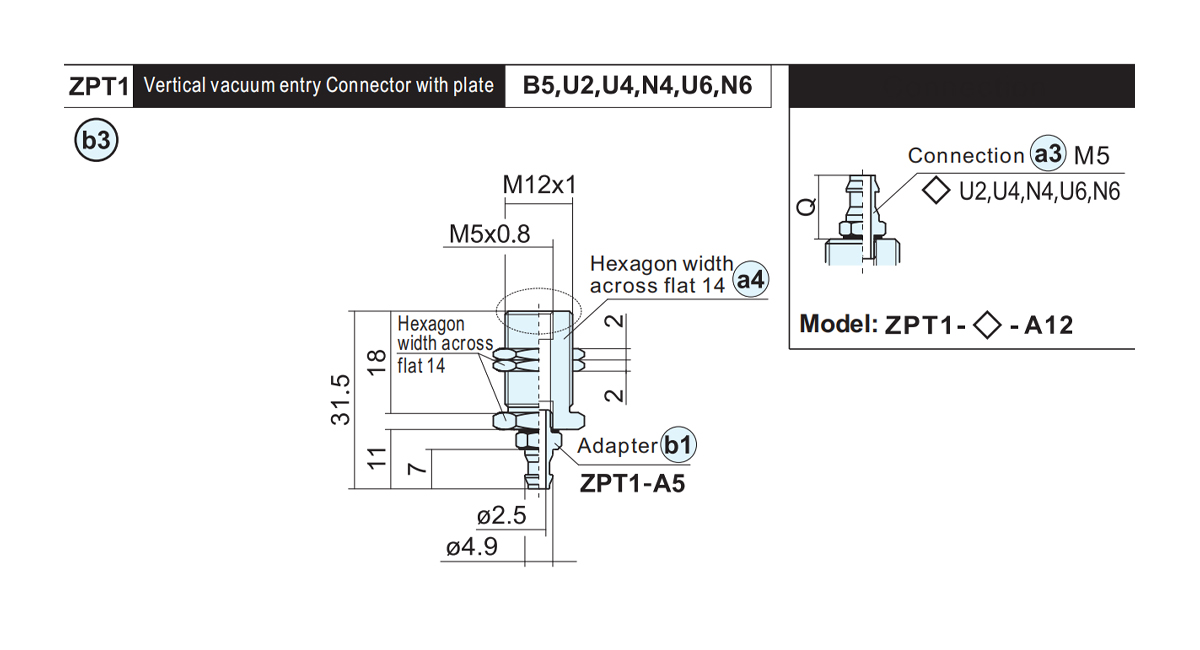

    Номер детали адаптера Вес Номер детали соединения Применимый коврик
    ЗПТ1-Б5-A12 17 ЗПЭА-Б5-А12 А1 А2 А3

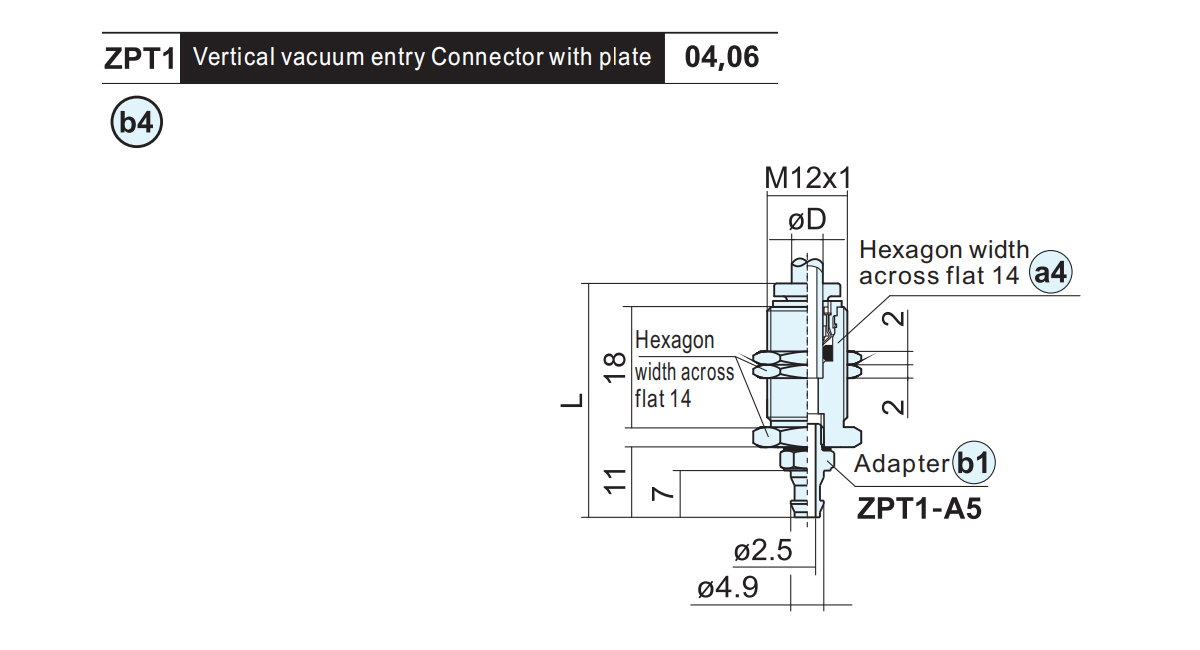

    Номер детали адаптера. ØD L Вес Номер детали соединения Применимая панель
    ЗПТ1-04-А12 4 34.5 19 ЗПЭА-04-А12 А1 А2 А3
    ЗПТ1-06-А12 6 34.7 17 ЗПЭА-06-А12

    Номер детали адаптера. A B ØC D E L Вес Номер детали соединения Применимая панель
    ЗПР1-04-А5 М5×0,8 20.6 4 4 7 60.5 20.5 ЗПРС-04-А5 А1 А2 А3
    ЗПР1-06-А5 21.6 6 21 ЗПРС-06-А5
    ЗПР1-04-А6 М6×1,0 20.6 4 3 8 65.5 21.2 ЗПРС-04-А6
    ЗПР1-06-А6 21.6 6 21.9 ЗПРС-06-А6

    Номер детали адаптера. A B C D Вес Номер детали соединения Применимая панель
    ЗПР1-04-Б4 М4×0,7 20.6 4 4 14.9 ЗПРС-04-Б4 А1 А2 А3
    ЗПР1-06-Б4 21.6 6 15.4 ЗПРС-06-Б4
    ЗПР1-04-Б5 М5×0,8 20.6 4 5 14.3 ЗПРС-04-Б5
    ЗПР1-06-Б5 21.6 6 15.2 ЗПРС-06-Б5

    Номер детали адаптера. A D E L Вес Применимая панель
    ЗПЫ1-Б5-А5 М5×0,8 4 7 45 14.5 А1 А2 А3
    ЗПЫ1-Б5-А6 М6×1,0 3 8 50 15.1

    Номер детали адаптера. A B Вес Применимая панель
    ЗПЫ1-Б5-Б4 М4×0,7 4 8.8 А1 А2 А3
    ЗПЫ1-Б5-Б5 М5×0,8 5 8.3

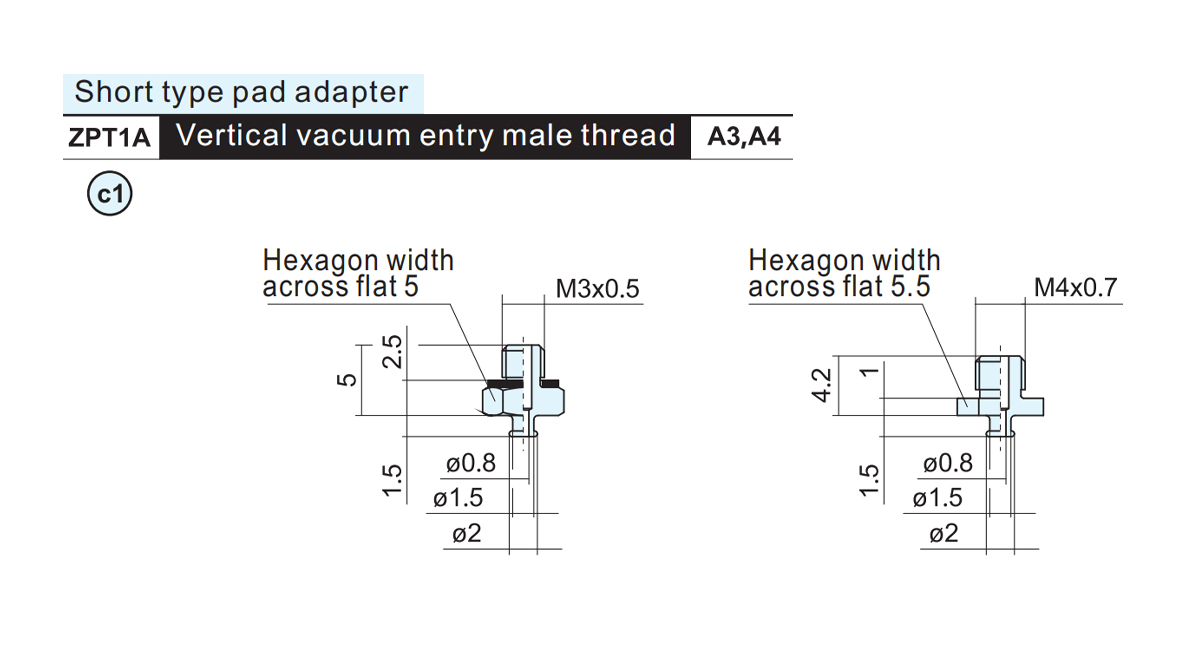

    Номер детали адаптера Вес Применимая панель
    ЗПТ1А-А3 0.4 Б1
    ЗПТ1А-А4 0.4

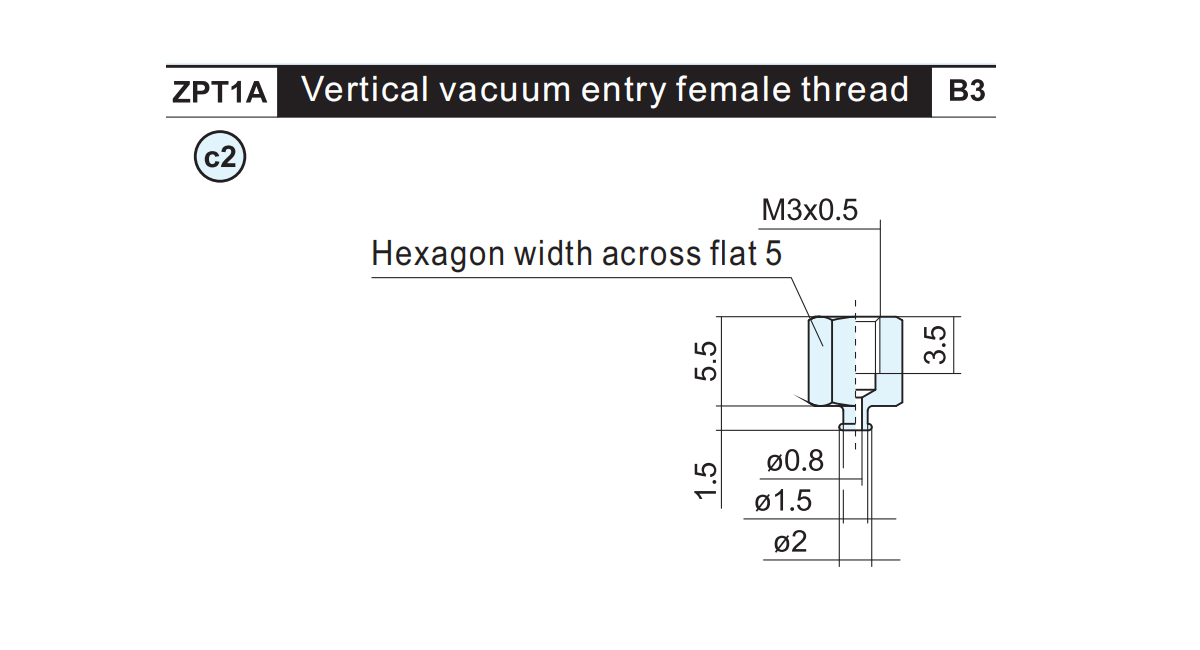

    Номер детали адаптера Вес Применимая панель
    ЗПТ1А-Б3 0.8 Б1

    Номер детали адаптера. Вес Применимая панель
    ЗПТ1А-Б3-A6 2.4 Б1

    Номер детали адаптера. Вес Применимая подушка
    ЗПЫ1А-Б3-Б3 1.6 Б1
    ЗПЫ1А-Б3-Б4 1.4

    Номер детали адаптера Вес Применимая подушка
    ЗПТ2А-А4 0.7 С1 С2
    ЗПТ2А-А5 1.5

    Деталь адаптера A B L Вес Применимая панель
    ЗПТ2А-Б4 М4×0,7 4 9.5 2 С1 С2
    ЗПТ2А-Б5 М5×0,8 5 11 2.1

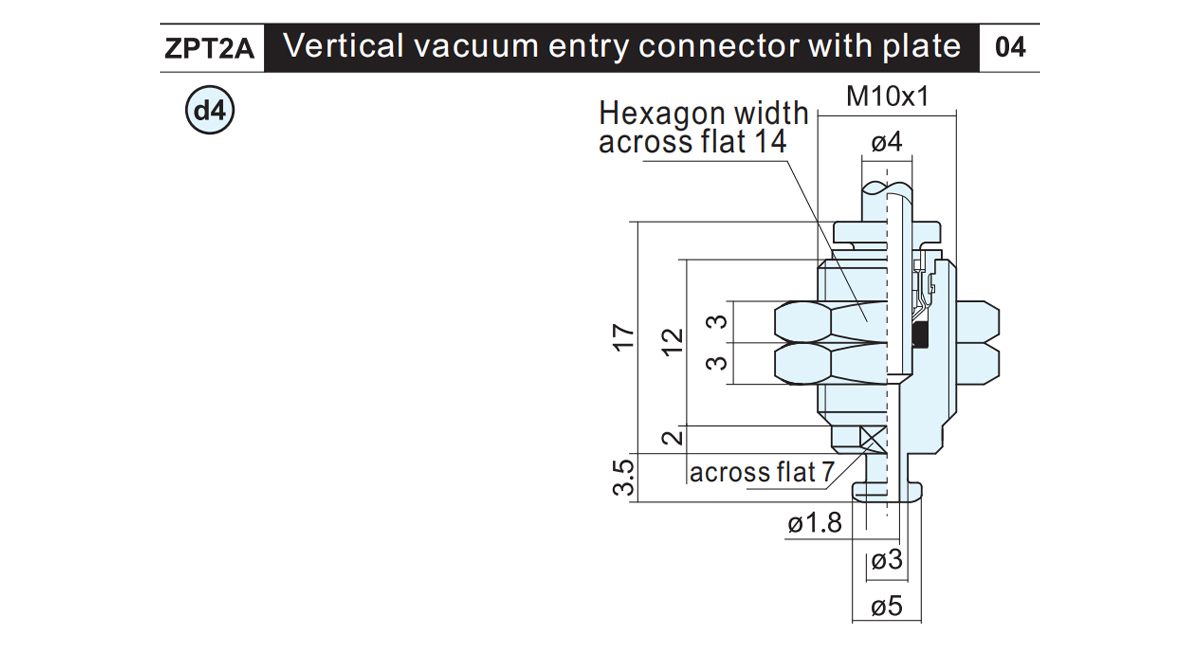

    Номер детали адаптера Вес Применимая панель
    ЗПТ2А-Б5-A10 11 С1 С2

    Номер детали адаптера Вес Вес Applicable pad
    ЗПТ2А-04-А10 9.8 С1 С2

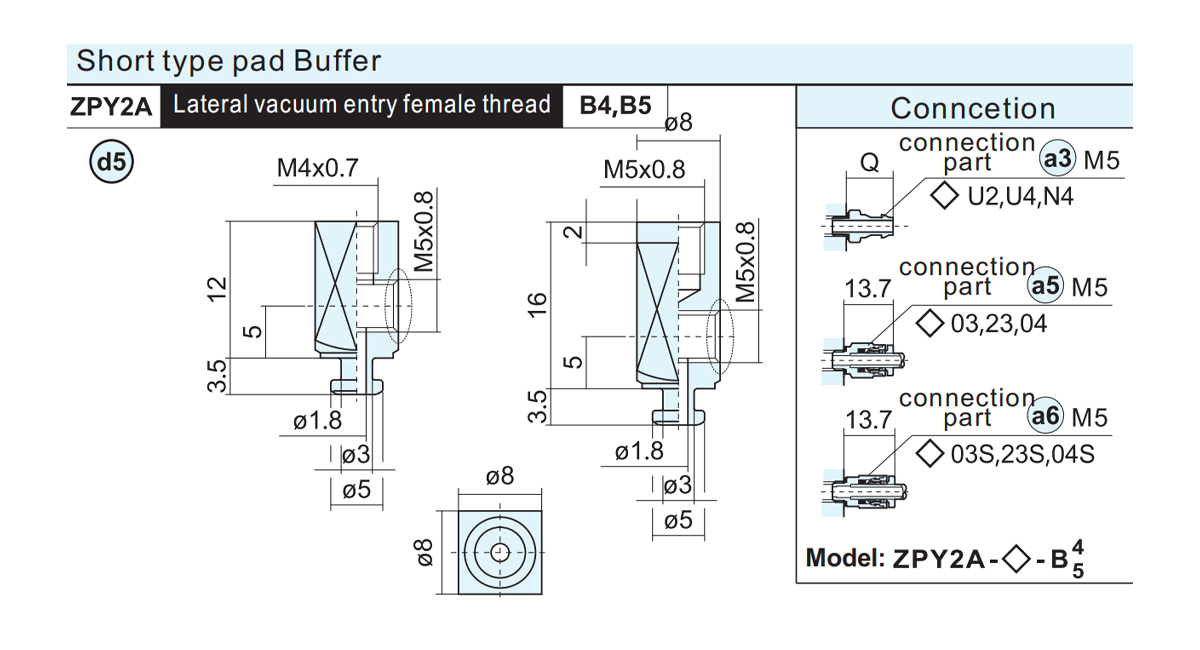

    Номер детали адаптера Вес Применимый коврик
    ЗПЫ2А-Б5-Б4 5.2 С1 С2
    ЗПЫ2А-Б5-Б5 6.6

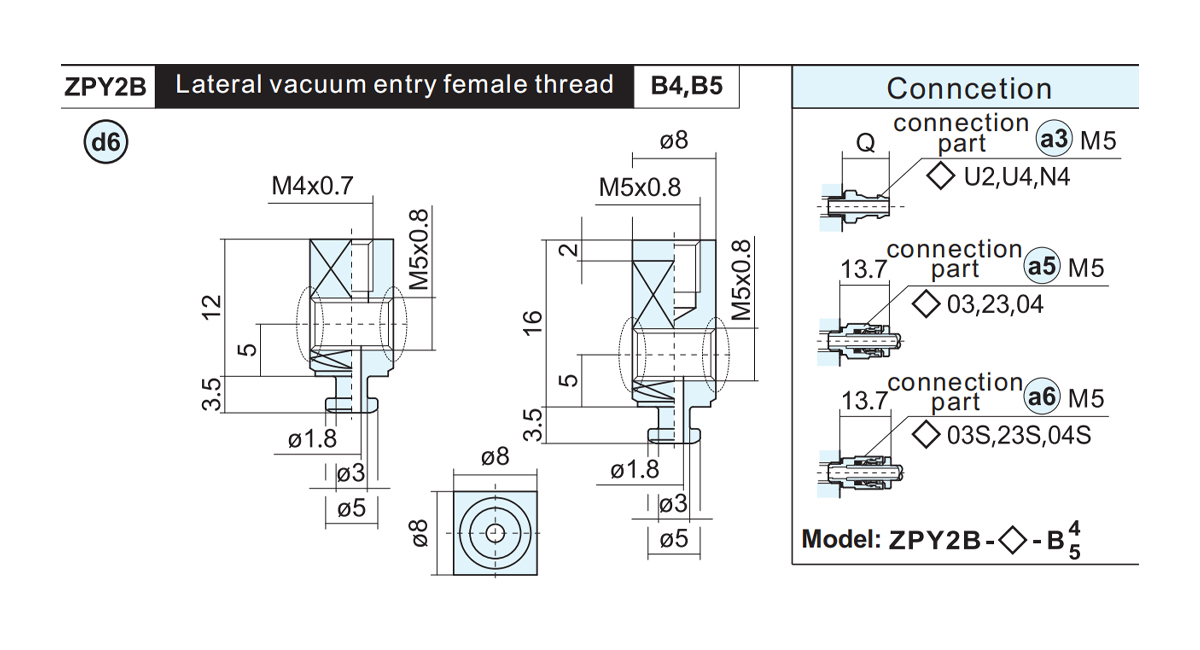

    Номер детали адаптера Вес Применимый коврик
    ZPY2B-B5-B4 4.9 С1 С2
    ZPY2B-B5-B5 6.2

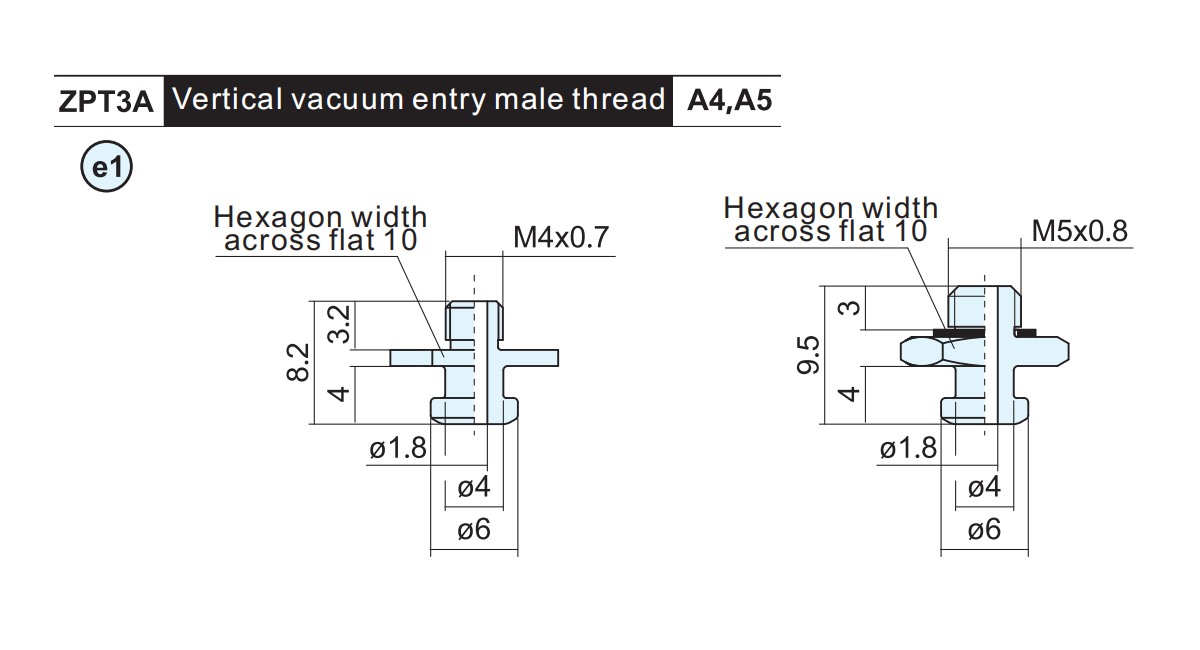

    Номер детали адаптера Вес Применимый коврик
    ЗПТ3А-А4 1.4 Д1 Д2
    ЗПТ3А-А5 2.4

    Номер детали адаптера A B L Вес Применимая панель
    ЗПТ3А-Б4 М4×0,7 4 10 4.4 Д1 Д2
    ЗПТ3А-Б5 М5×0,8 5 11.5 5.2

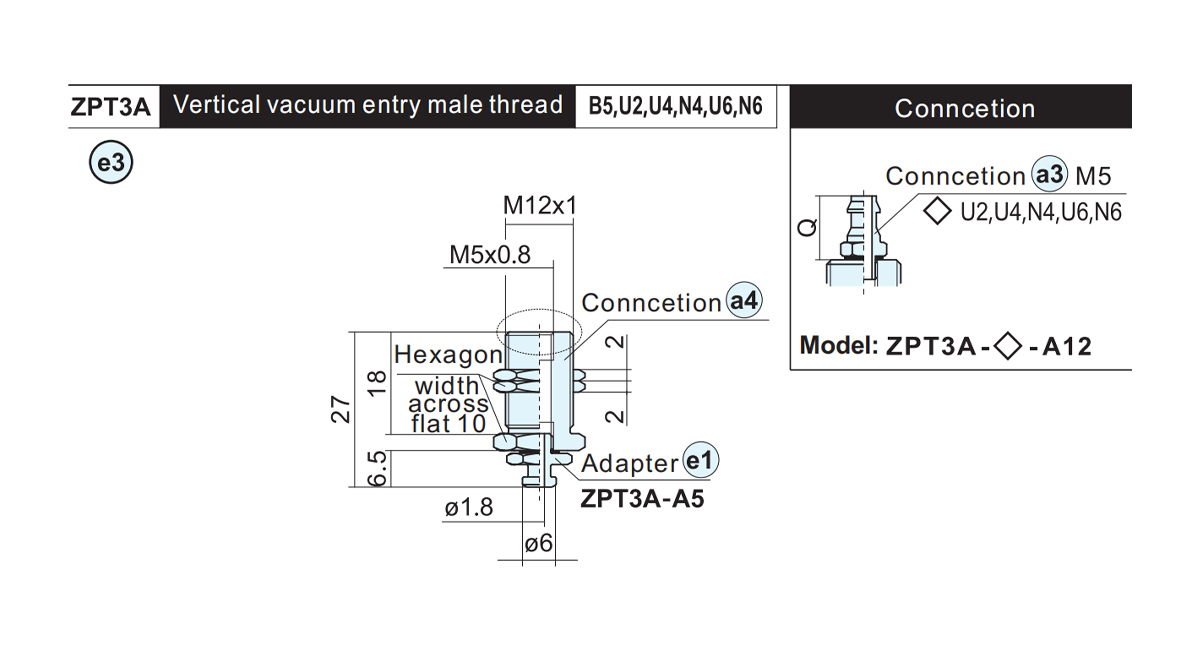

    Номер детали адаптера Вес Консенсьон Применимая панель
    ЗПТ3А-Б5-A12 20.3 ЗПЭА-Б5-А12 Д1 Д2

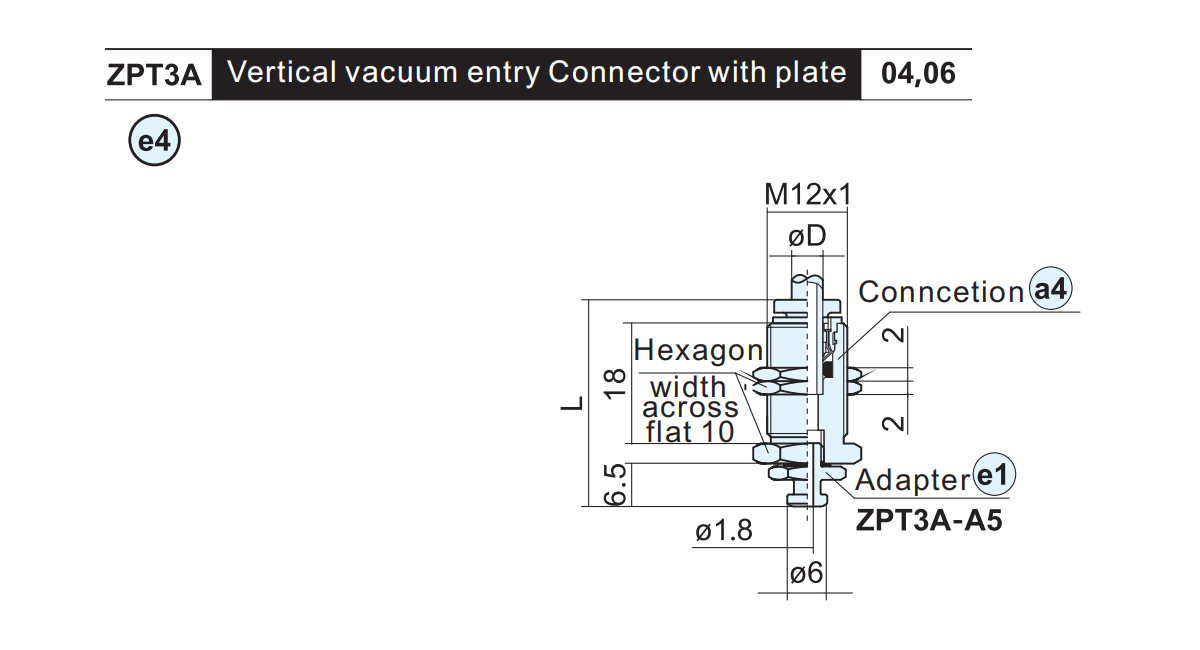

    Номер детали адаптера. ØD L Вес Консенсьон Применимый коврик
    ЗПТ3А-04-А12 4 30 19.2 ЗПЭА-04-А12 Д1 Д2
    ЗПТ3А-06-А12 6 30.2 17.2 ЗПЭА-06-А12

    Номер детали адаптера Вес Применимый коврик
    ЗПЫ3А-Б5-Б4 5.6 Д1 Д2
    ЗПЫ3А-Б5-Б5 7.1

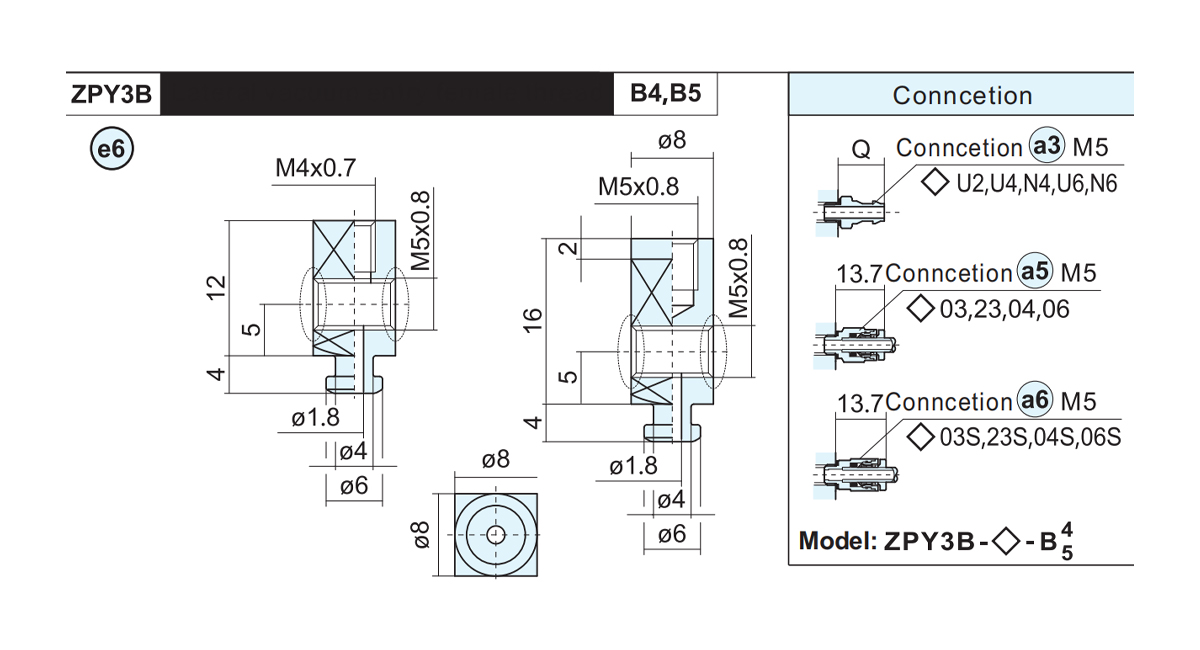

    Номер детали адаптера Вес Применимый коврик
    ZPY3B-B5-B4 5.2 Д1 Д2
    ZPY3B-B5-B5 6.8

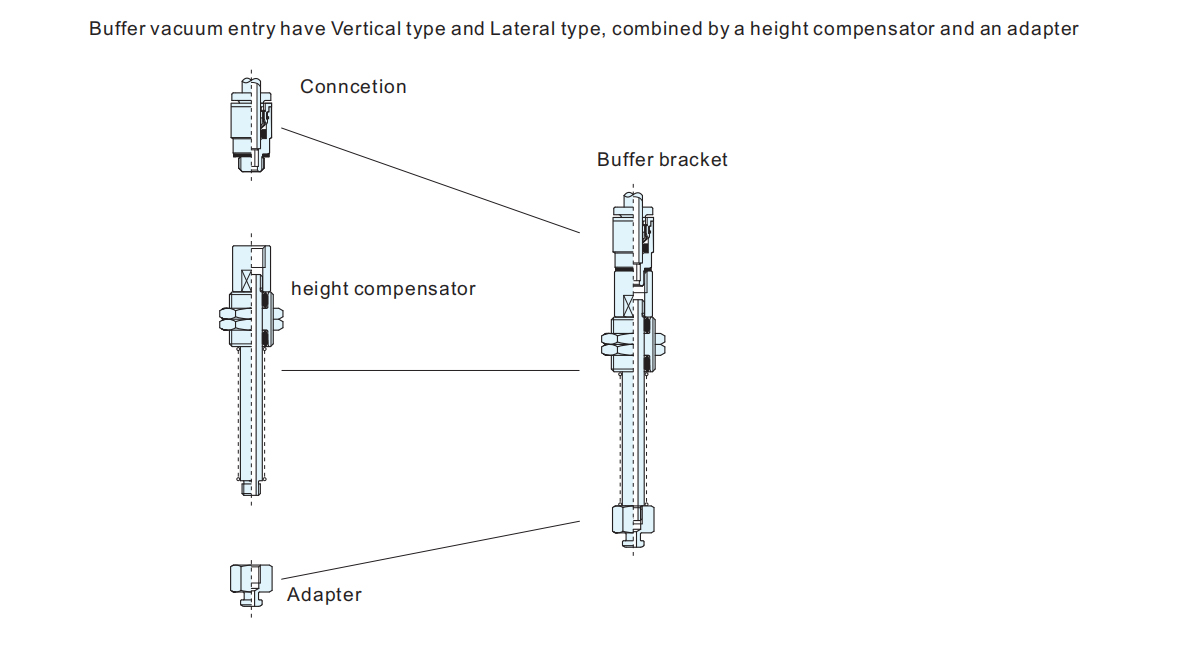

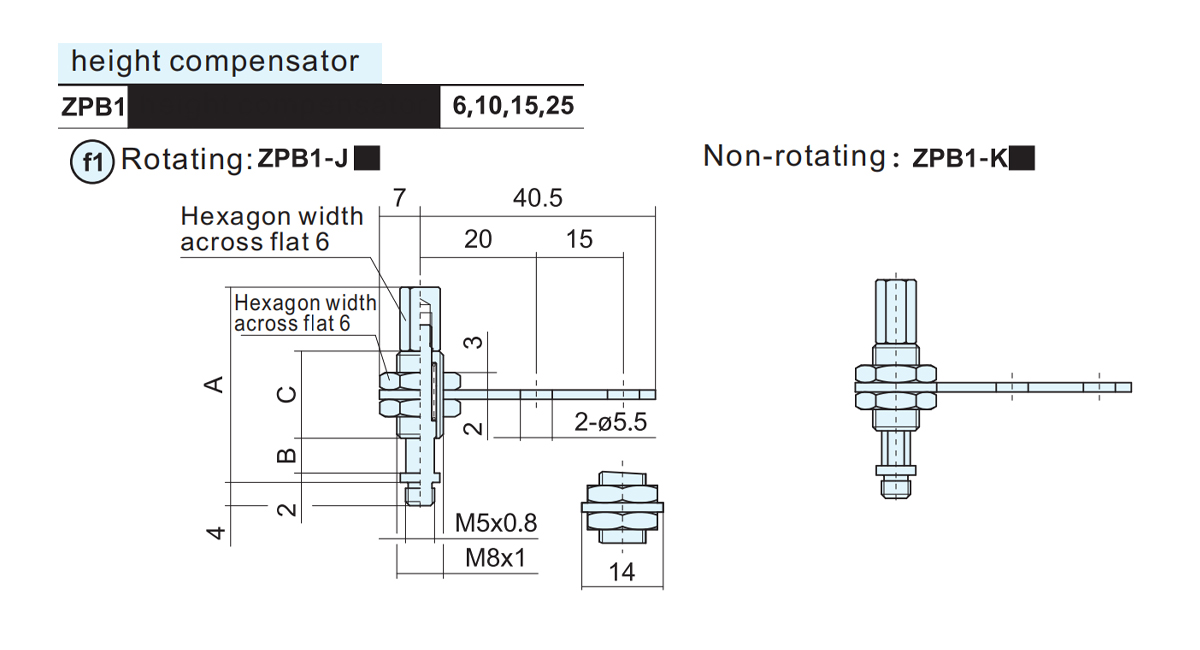

    Модель A B C ●Вес
    J K
    ЗПБ1- ●6 34 6 15 22.8 22.3
    ЗПБ1- ●10 66 10 43 29.7 28.6
    ЗПБ1- ●15 71 15 30.8 30.2
    ЗПБ1- ●25 81 25 32.1 31.9

    ●Тип компенсатора высоты: вращающийся (J), невращающийся (K).

    ■ Ход буфера (мм): 6,10,15,25

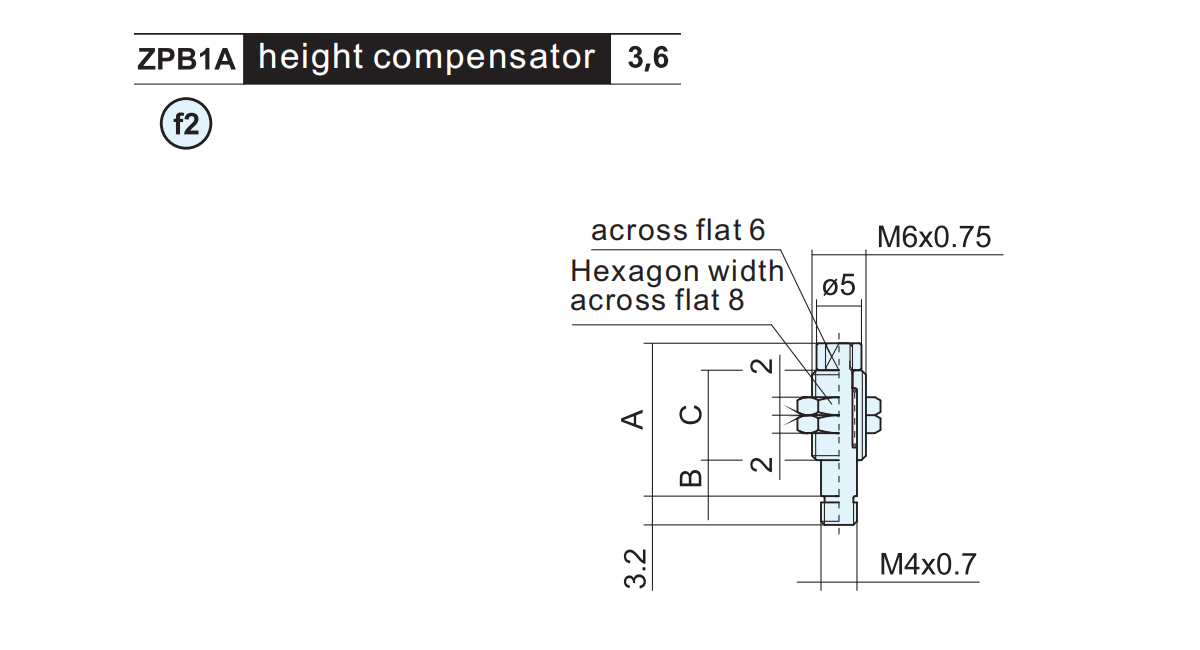

    Модель A B C Вес
    ЗПБ1А-J3 17 4 10 3.5
    ЗПБ1А-J6 24 7 14 4.4

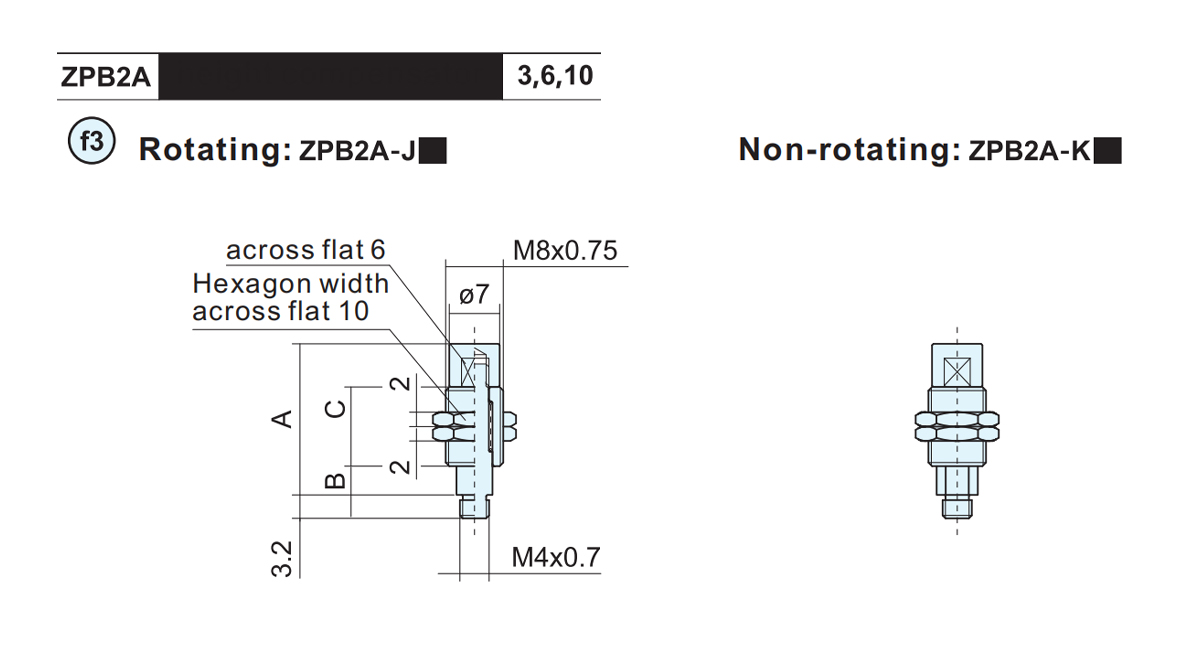

    Модель A B C ●Вес
    J K
    ZPB2A- ●3 21.5 4 11 7.2 7.2
    ZPB2A- ●6 28 7 14.5 8.8 8.5
    ZPB2A- ●10 38 11 20.5 11.2 9.3

    ●Тип компенсатора высоты: вращающийся (J), невращающийся (K).

    ■ Ход буфера: 3,6,10

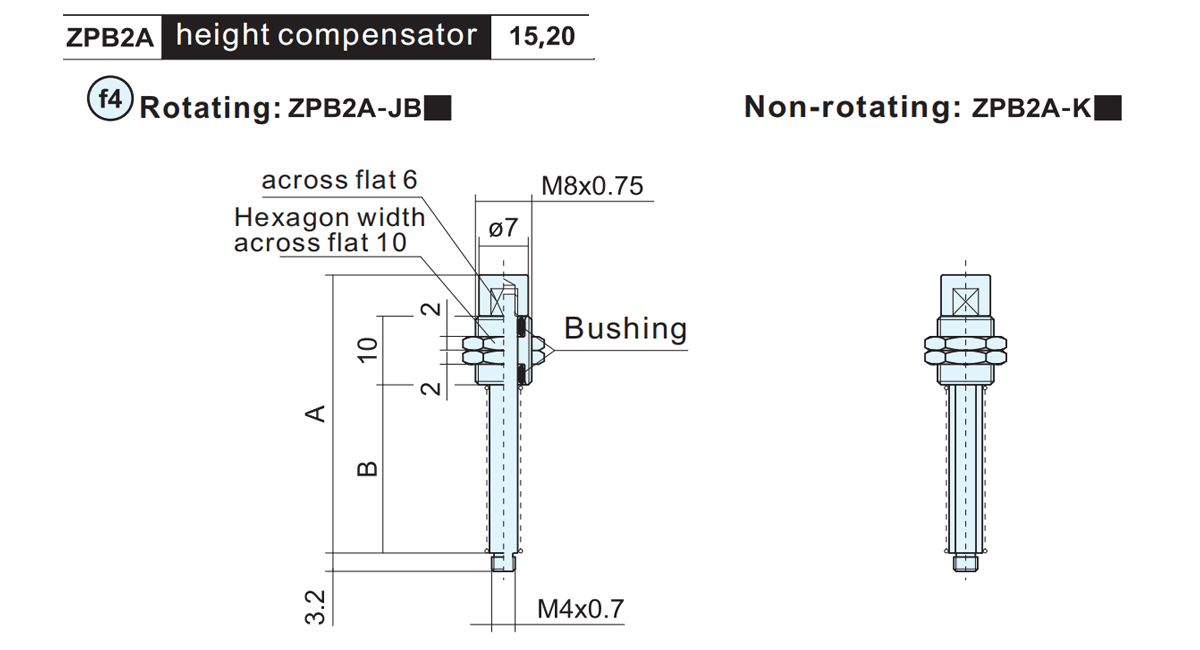

    Модель A B ●Вес
    Джей Би K
    ZPB2A- ●15 41 24.5 8 10
    ZPB2A- ●20 48.5 32 8.7 11.1

    ●Тип компенсатора высоты: вращающийся (J), невращающийся (K).

    ■ Ход буфера: 15,20

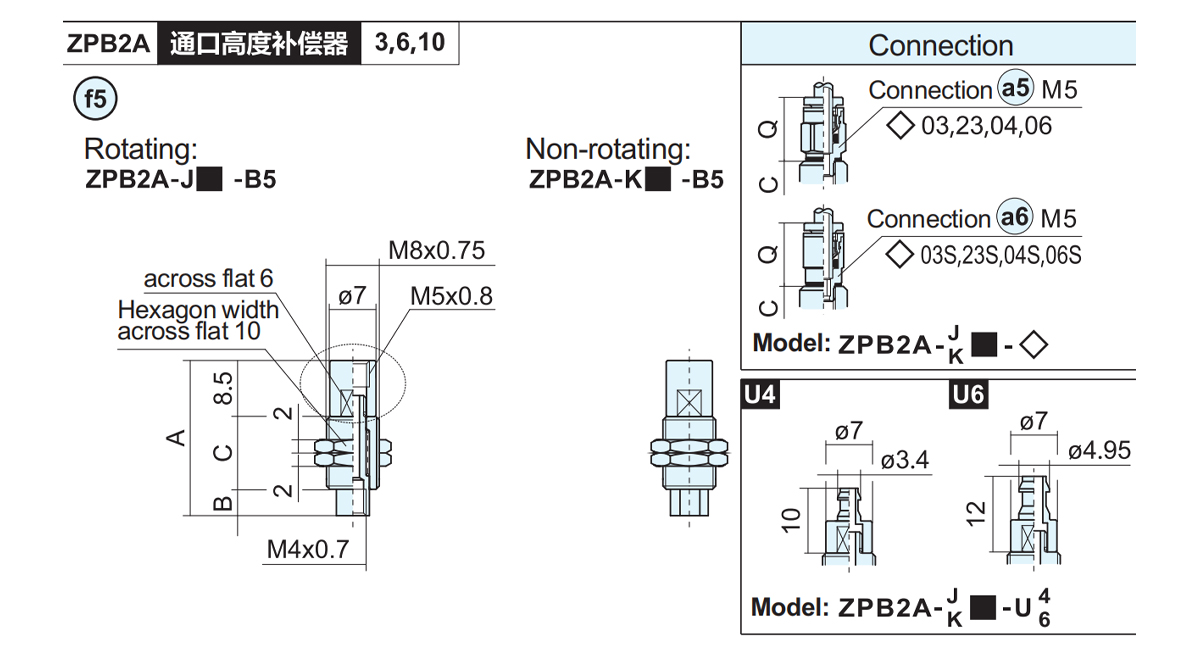

    Модель A B C ●Вес
    J K
    ZPB2A- ●3-B5 23.5 4 11 6.4 6.2
    ZPB2A- ●6-B5 30 7 14.5 7.7 7.4
    ZPB2A- ●10-B5 40 11 20.5 9.9 9.3

    ●Тип компенсатора высоты: вращающийся (J), невращающийся (K).

    ■ Ход буфера: 3,6,10

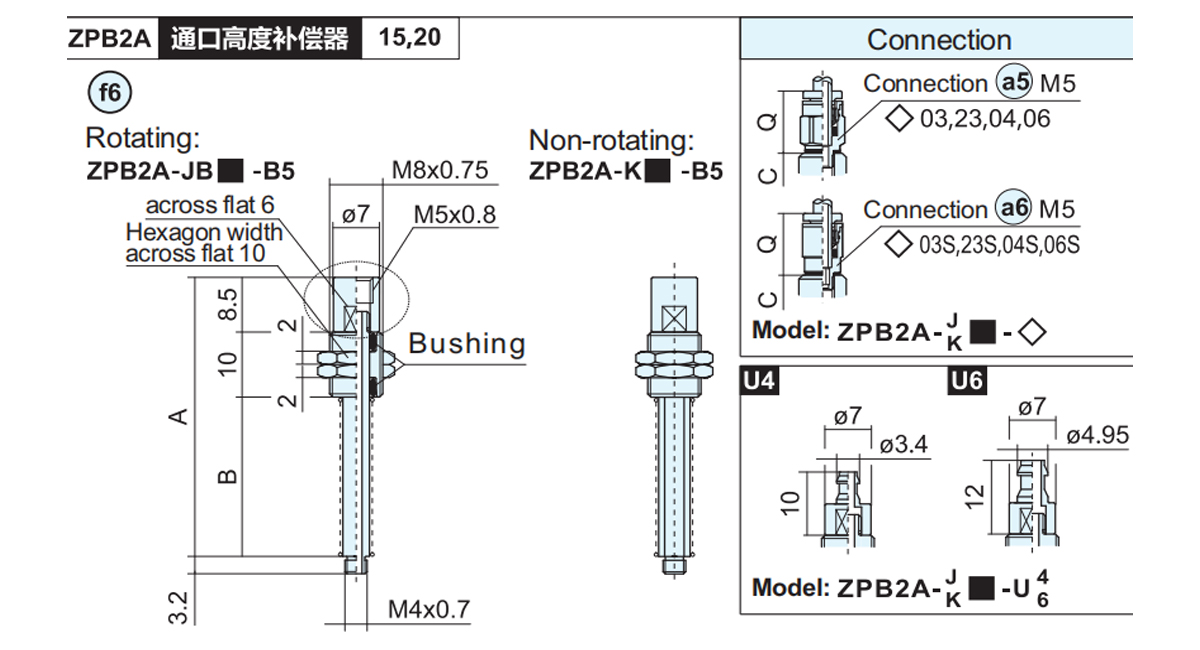

    Модель A B ● Вес
    Джей Би K
    ZPB2A- ●15-B5 43 24.5 8.1 10.1
    ZPB2A- ●20-B5 50.5 32 8.7 11.3
    ●Тип компенсатора высоты: вращающийся (J), невращающийся (K). □ Ход буфера: 15,20.

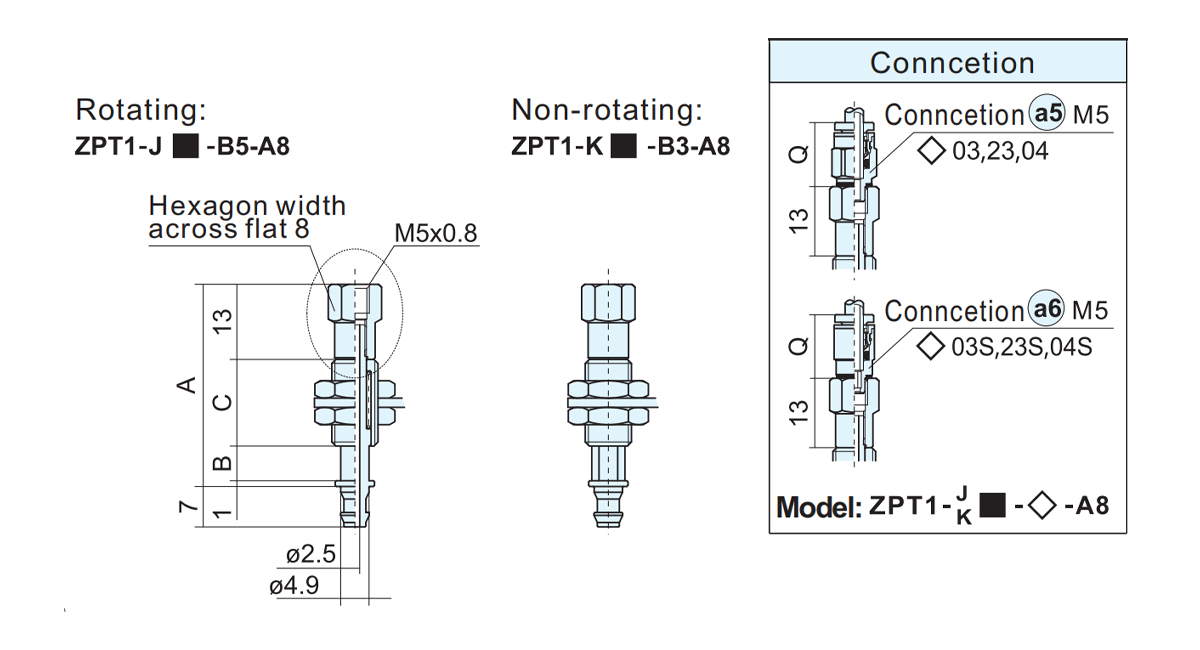

    Модель A B C ●Вес Применимая панель
    J K

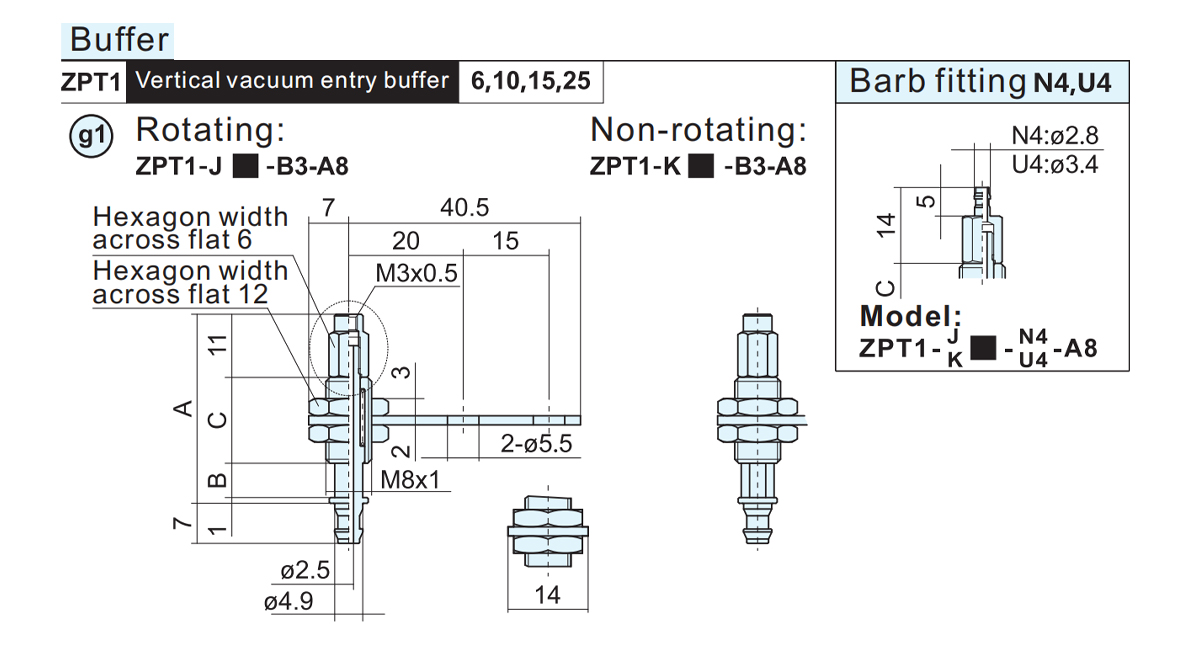

    ZPT1-ƒ6-B3-A8 32 6 15 20.3 20.2 А1 А2 А3 A4
    ZPT1- ●10-B3-A8 65 10 43 26.7 25.1
    ZPT1- ●15-B3-A8 70 15 27 28.7
    ЗПТ1- ●25-Б3-А8 80 25 28.2 28.9
    ●Тип компенсатора высоты: вращающийся (J), невращающийся (K) ■ Ход буфера (мм): 6,10,15,25

    Модель A B C ●Вес Применимая панель
    J K
    ZPT1-ƒ6-B5-A8 34 6 15 22.2 20.2 А1 А2 А3
    ZPT1- ●10-B5-A8 67 10 43 28.6 28.9
    ZPT1- ●15-B5-A8 72 15 28.9 29.1
    ZPT1- ●25-B5-A8 82 25 30.4 30.6

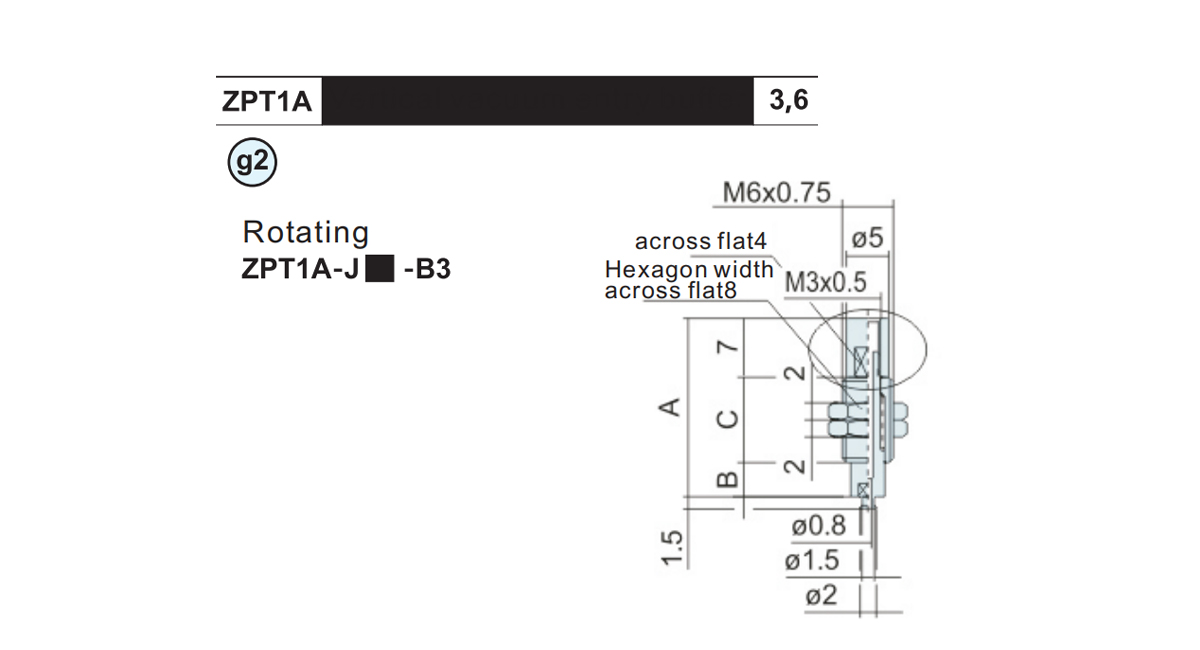

    Модель A B C Вес Применимая панель
    ЗПТ1А-J3-B3 21 4 10 4.6 Б1
    ЗПТ1А-Дж6-Б3 28 7 14 5.5
    ■Буферный ход: 3,6

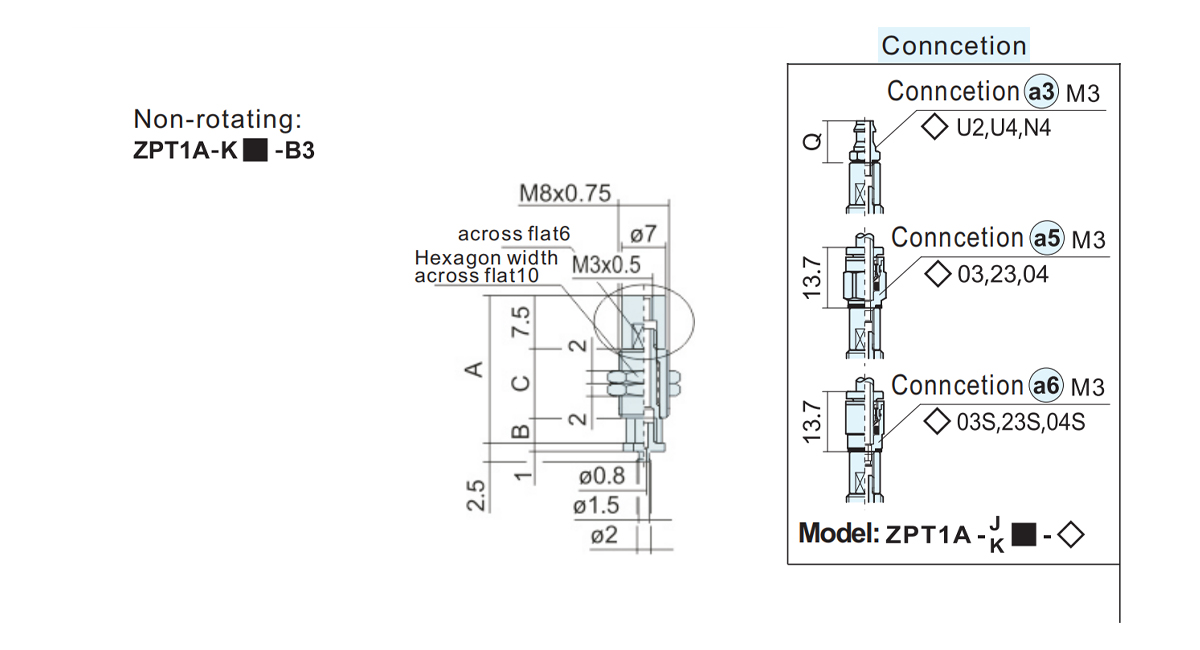

    Модель A B C Вес Применимая панель
    ЗПТ1А-К3-Б3 22.5 4 11 6.6 Б1
    ЗПТ1А-К6-Б3 29 7 14.5 7.8
