Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50) Поставщики

Главная / Продукты / Вакуумные компоненты / Вакуумная присоска / Вакуумная присоска серии ZP со стопорным кольцом, адаптером и буферным кронштейном / Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50)

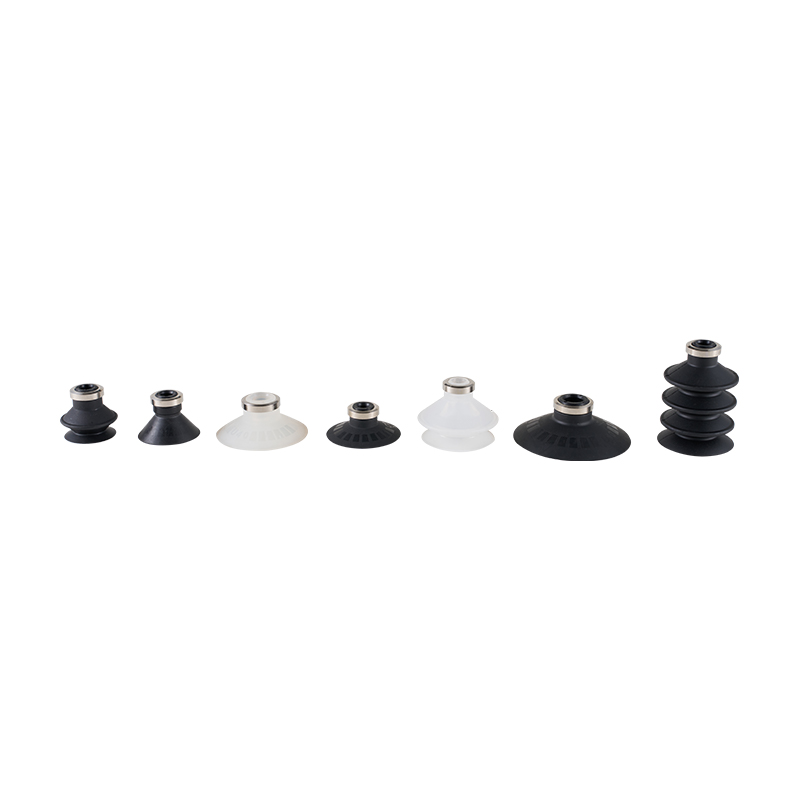

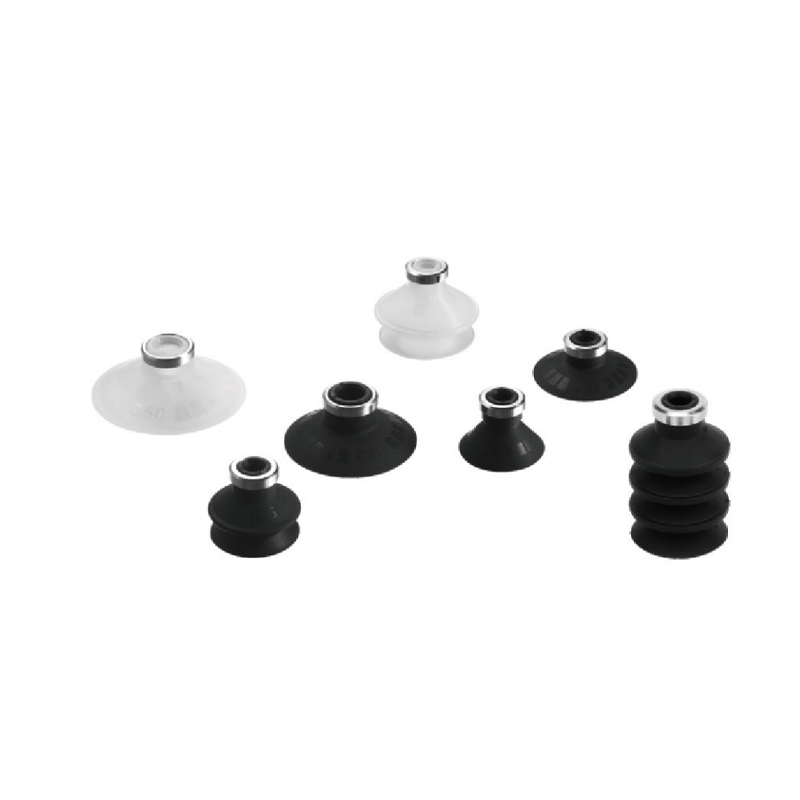

Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50) Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50)
  • Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50)
  • Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50)
Вакуумная присоска серии ZP со стопорным кольцом, адаптером и буферным кронштейном

Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50)

Вакуумная присоска серии ZP со стопорным кольцом (Ø9~Ø50) является основным компонентом, предназначенным для повышения стабильности вакуумного захвата. Его уникальная кольцевая структура стопорного кольца может эффективно ограничивать свободу заготовки во время процесса адсорбции, обеспечивая надежную защиту от адсорбции для различных сценариев автоматизированной обработки и точного позиционирования.

Основные возможности:

Механизм блокировки адсорбции: Уникальная конструкция кольцевого стопорного кольца создает физическое ограничение в рабочем состоянии, значительно подавляет отклонение или тенденцию к вращению заготовки, когда она подвергается воздействию силы, и улучшает направленную стабильность процесса захвата.

Повышенная надежность адсорбции: Структура стопорного кольца взаимодействует с отрицательным давлением вакуума, образуя механизм двойной защиты, эффективно противодействуя внешним воздействиям (таким как ускорение, вибрация и небольшие столкновения) и снижая потенциальный риск случайного отсоединения.

Гибкий контакт и уплотнение: Корпус присоски обычно изготавливается из специальных эластичных материалов, обеспечивающих адаптивное прилегание к поверхности заготовки, образуя эффективное вакуумное уплотнение и адаптируясь к небольшим колебаниям поверхности.

Оптимизирован для тонких/маленьких объектов: Эта серия размеров (Ø9~Ø50) особенно подходит для захвата тонких пластин, небольших прецизионных деталей или легких заготовок с гладкими поверхностями. Конструкция стопорного кольца особенно важна для таких заготовок, которые легко смещаются или подвергаются воздействию воздушного потока.

Универсальность инженерного применения: Он широко используется в сценариях, требующих направленной фиксации или предотвращения вращения, обычно используется при сборке электронных компонентов, сортировке небольших деталей для литья под давлением, транспортировке тонколистового материала (металла / неметалла), автоматизации упаковки и других технологических процессах.

Технические характеристики охватывают общие потребности: Предоставленный диапазон диаметров охватывает стандартные размеры заготовок малого и среднего размера в области автоматизации, что удобно для инженерного выбора и сопоставления.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Вакуумная присоска серии ZP со стопорным кольцом, адаптером и буферным кронштейном (Ø9~Ø50)
СЛЕДУЮЩАЯ：Нет следующей статьи

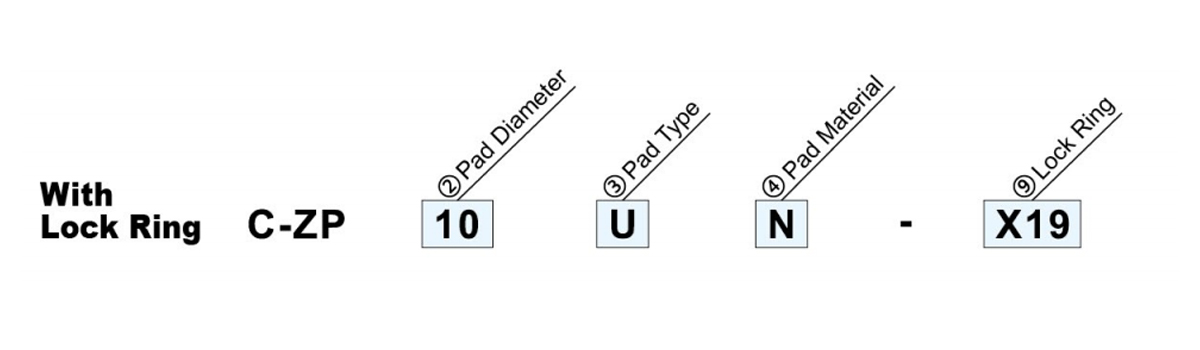

  • ②Диаметр колодки. (мм)/③Тип колодки☆ Э* Ф* Г* ④Материал     □
    09 10 13 14 16 20 25 30 32 40 50 N НБР
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S Силиконовая резинка
    U Плоский тип - ● ● - ● ● ● - ● ● ● *Информацию см. на стр. 4.
    C Плоский тип With Ribs - ● ● - ● ● ● - ● ● ●
    D Глубокий - ● - - ● - ● - - ● - ⑨Материал
    B 2-ступенчатый сильфон - ● ● - ● ● ● - ● ● ● ноль Со стопорным кольцом
    J 34-ступенчатый сильфон ● - - ● ● - ● ● - - - Х19 Без стопорного кольца
    ●Одинаковые начальные буквы указывают на то, что стопорное кольцо и адаптер взаимозаменяемы.

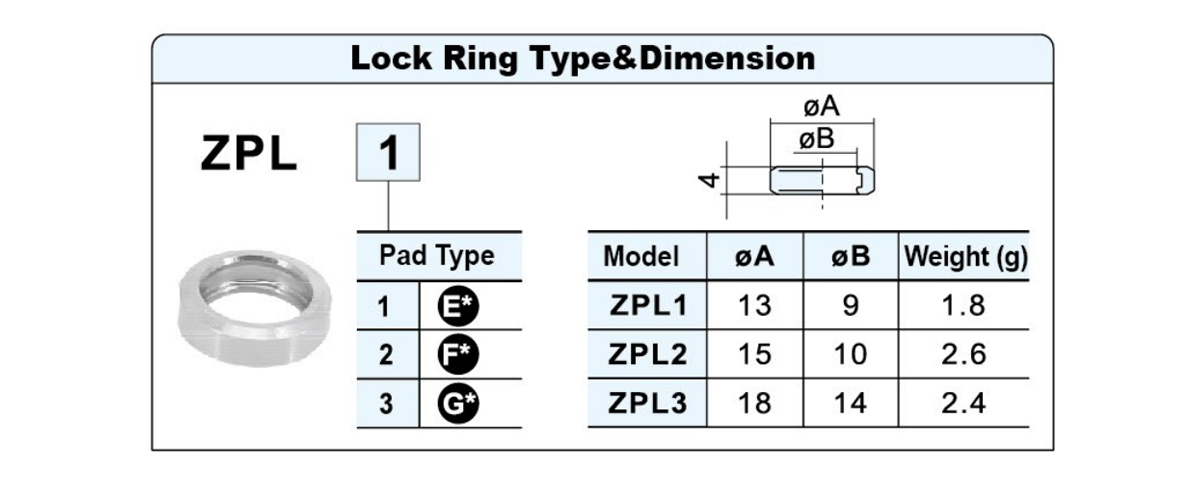

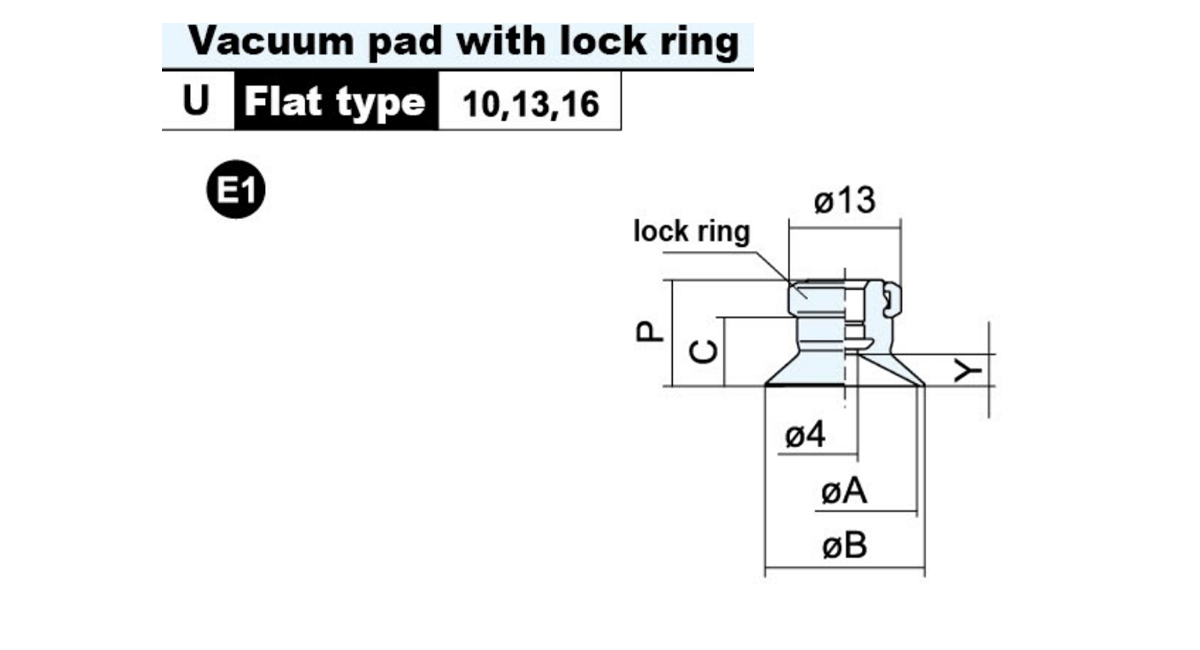

  • Модель ØА ØБ C P Y Вес (г)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

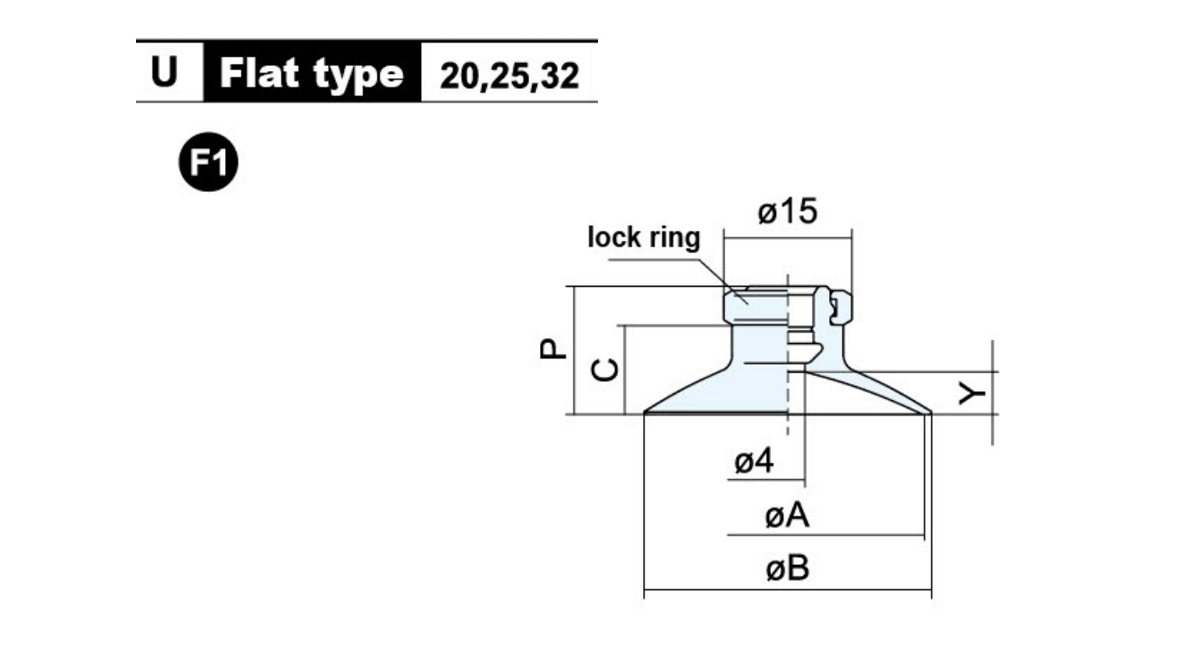

    Модель ØА ØБ C P Y Вес (г)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

    Модель ØА ØБ C P Y Вес (г)

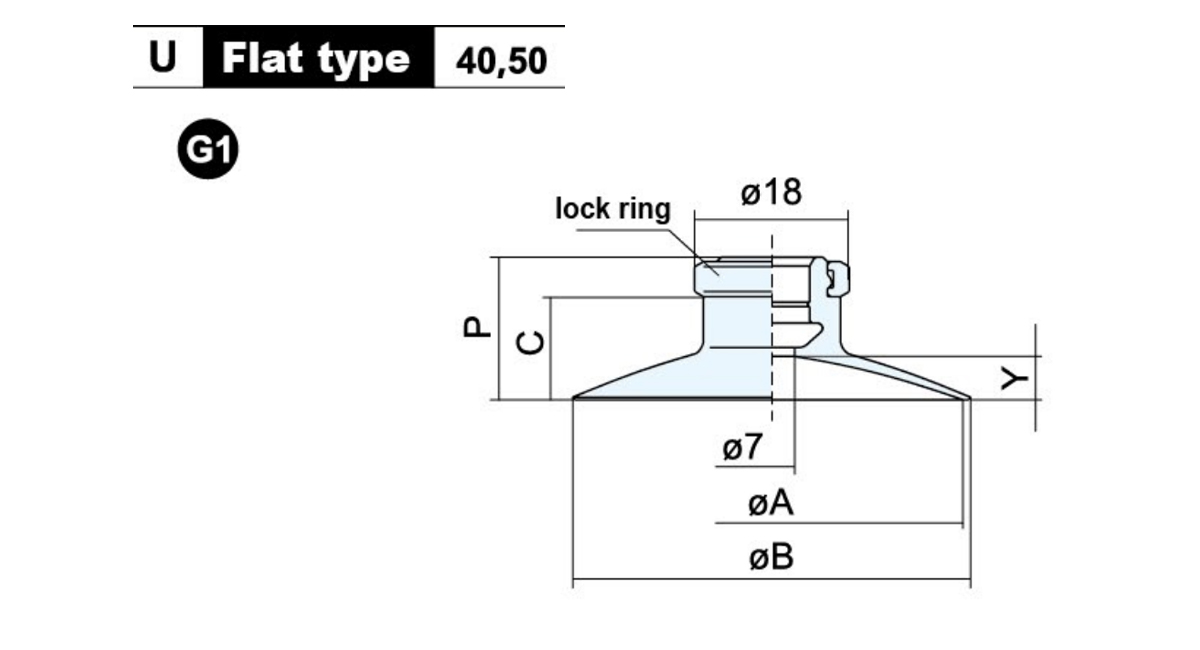

    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

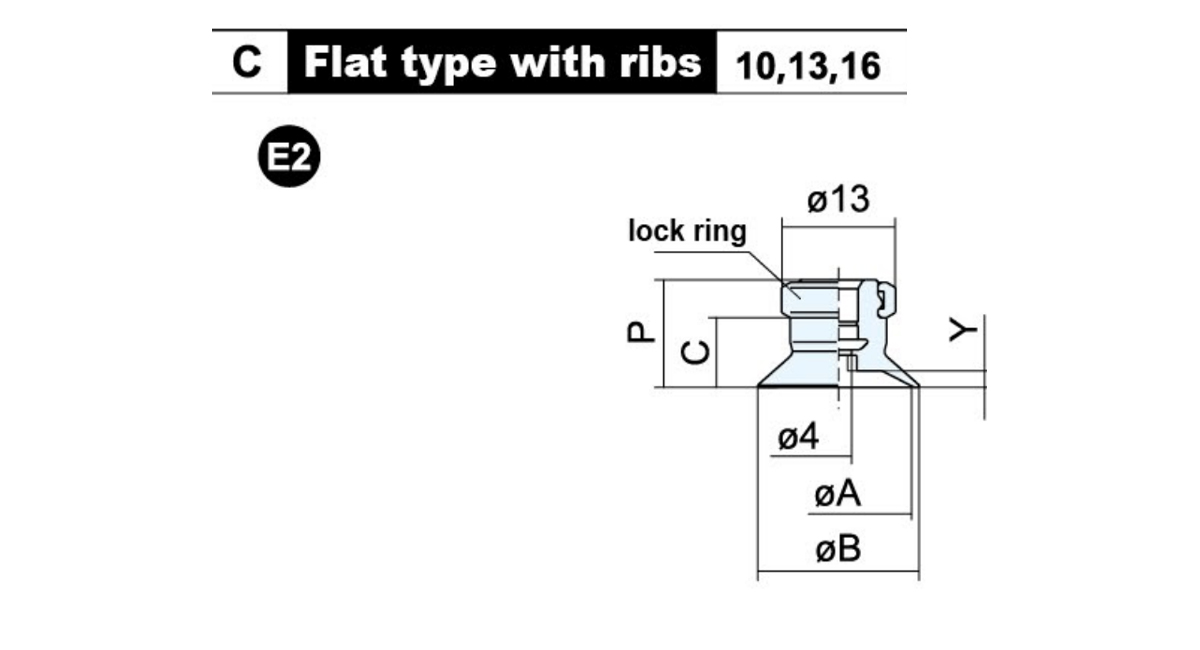

    Модель ØА ØБ C P Y Вес (г)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

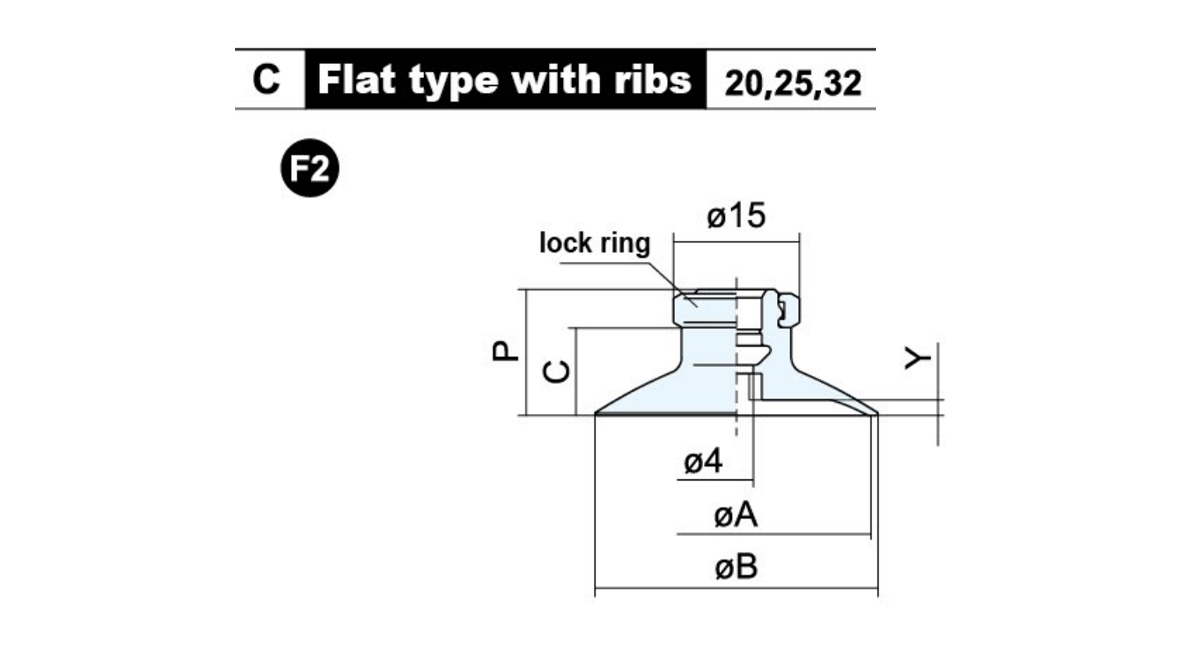

    Модель ØА ØБ C P Y Вес (г)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

    Модель ØА ØБ C P Y Вес (г)

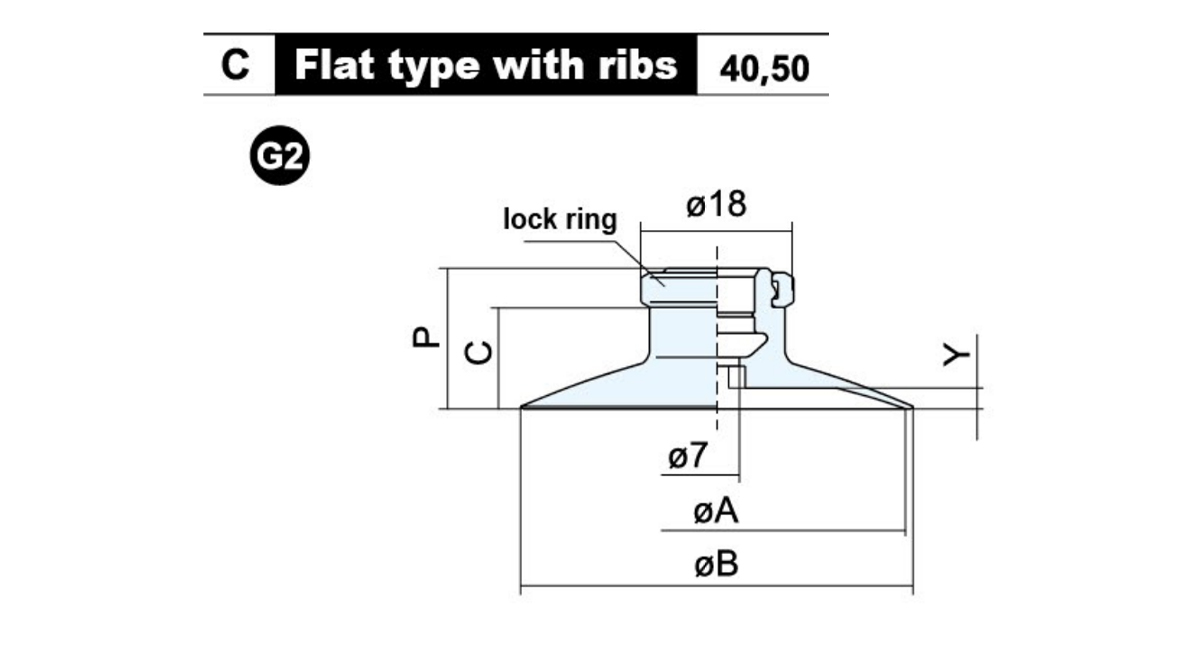

    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

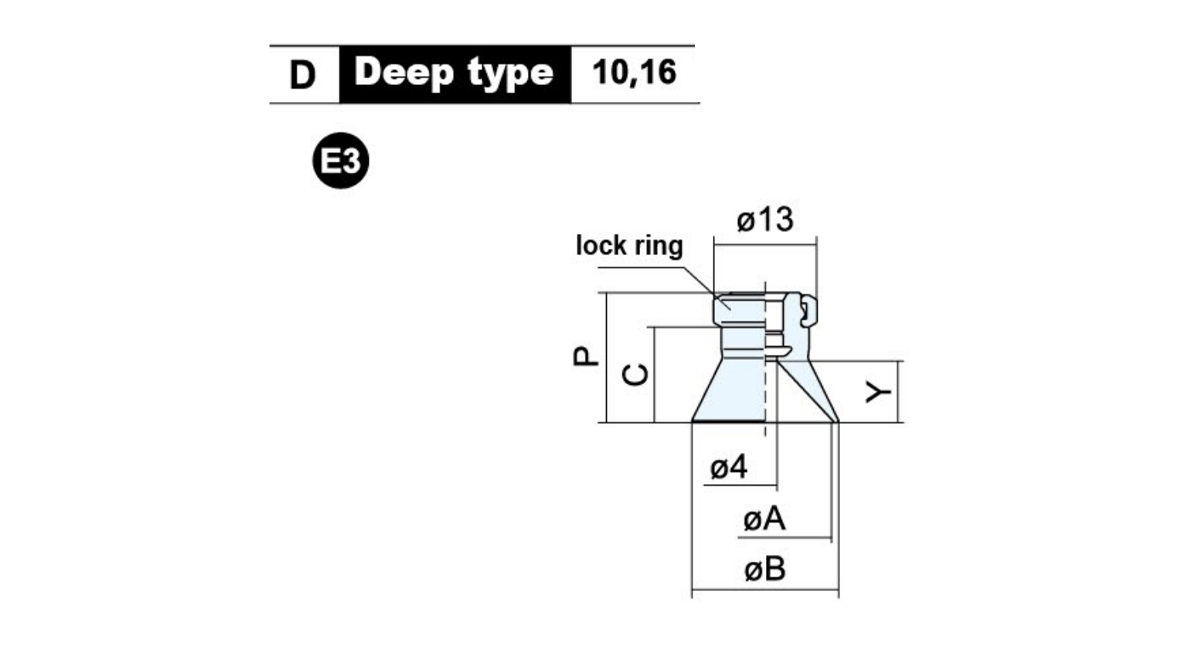

    Модель ØА ØБ C P Y Вес (г)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

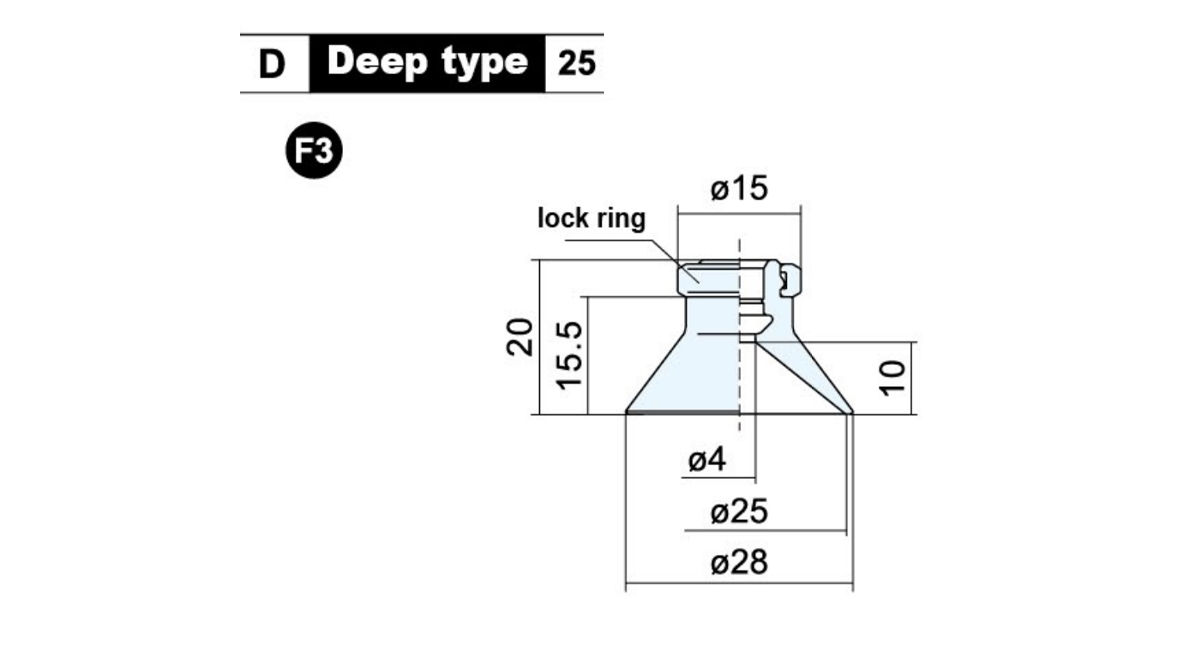

    Модель Вес (г)
    C-ZP25D□ 4.9

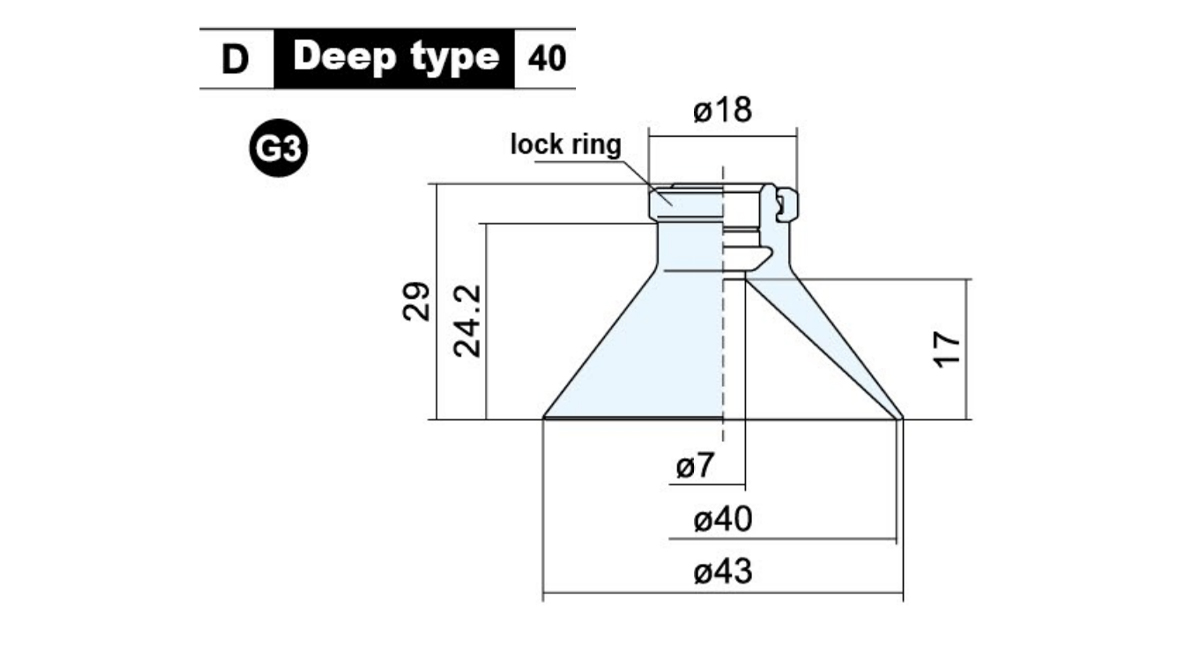

    Модель Вес (г)
    C-ZP40D□ 9.3

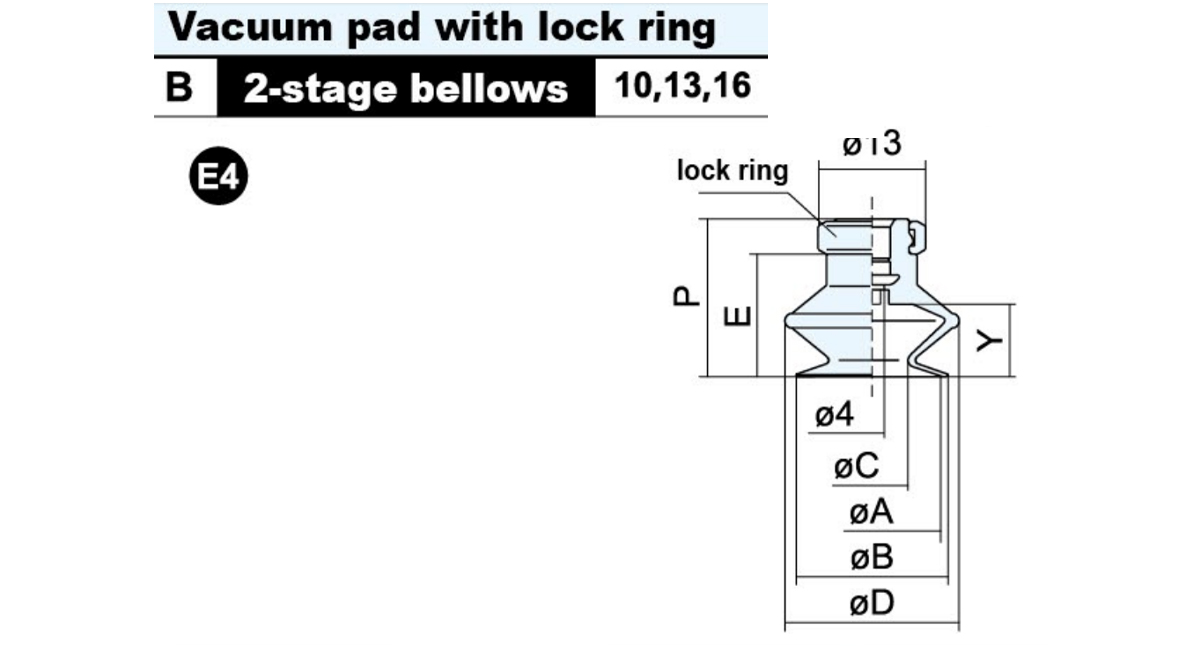

    Модель ØА ØБ ØC ØD E P Y Вес (г)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

    Модель ØА ØБ ØC ØD E P Y Вес (г)

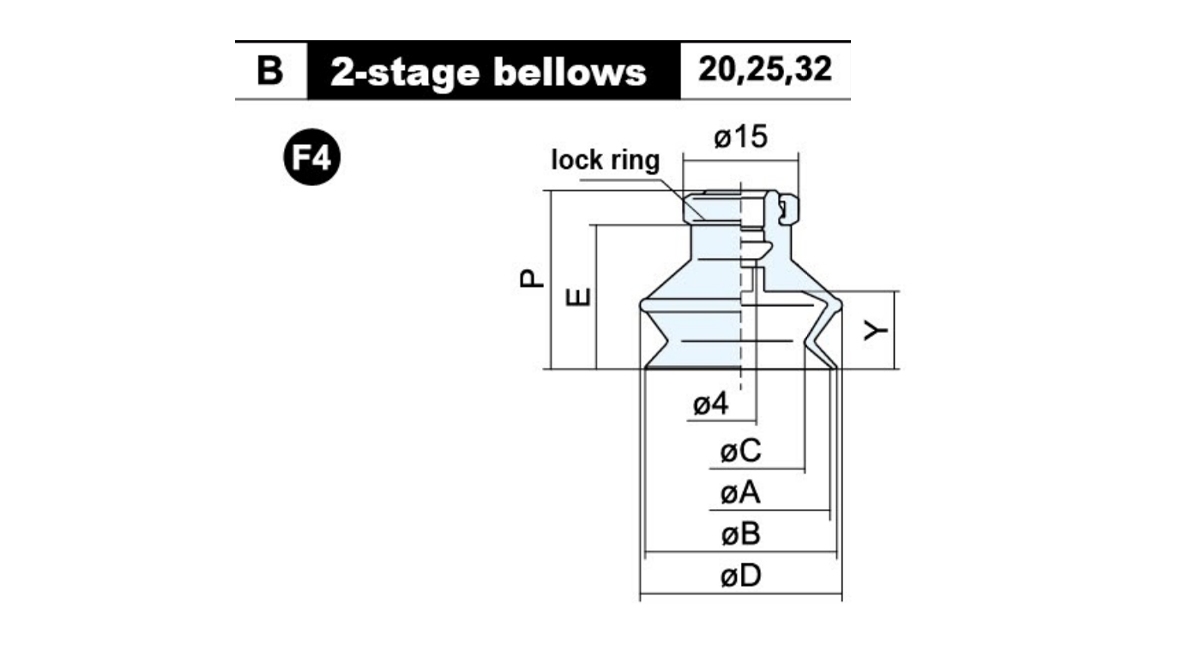

    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

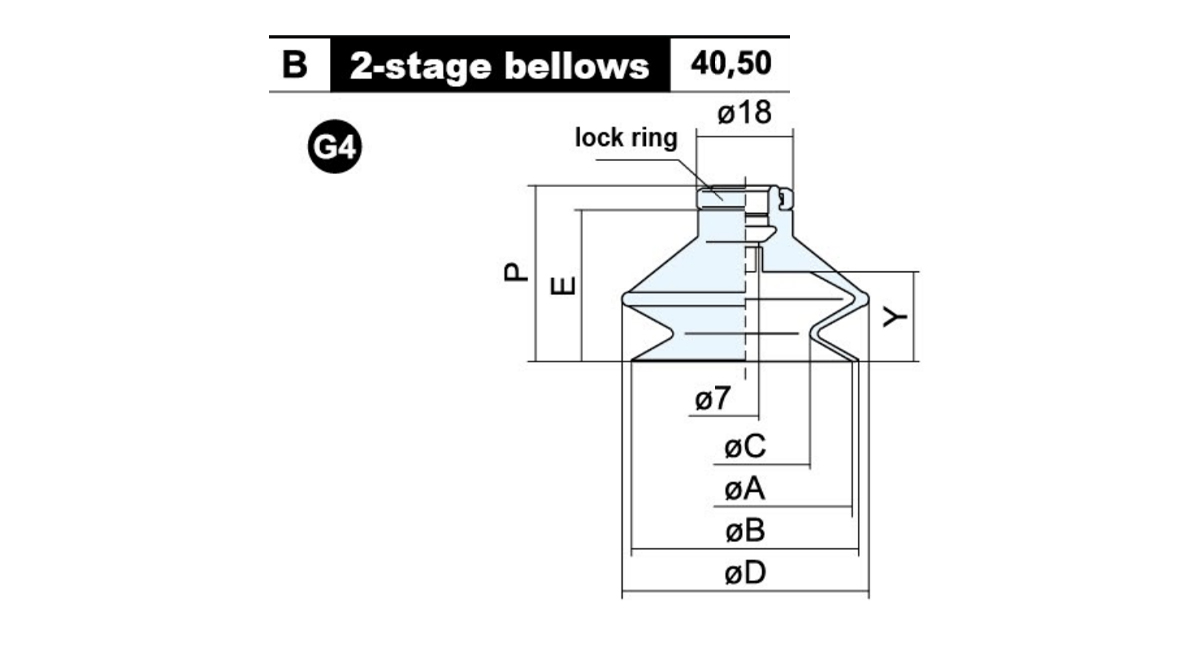

    Модель ØА ØБ ØC ØD E P Y Вес (г)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

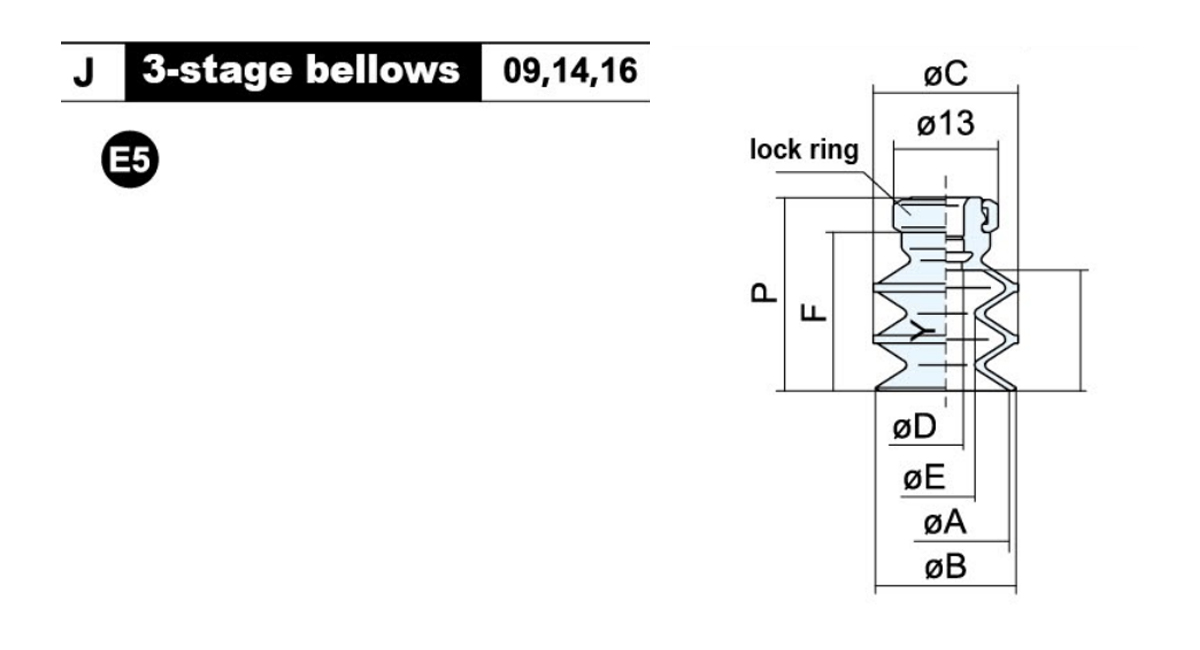

    Модель ØА ØБ ØC ØD ØE F P Y Вес (г)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

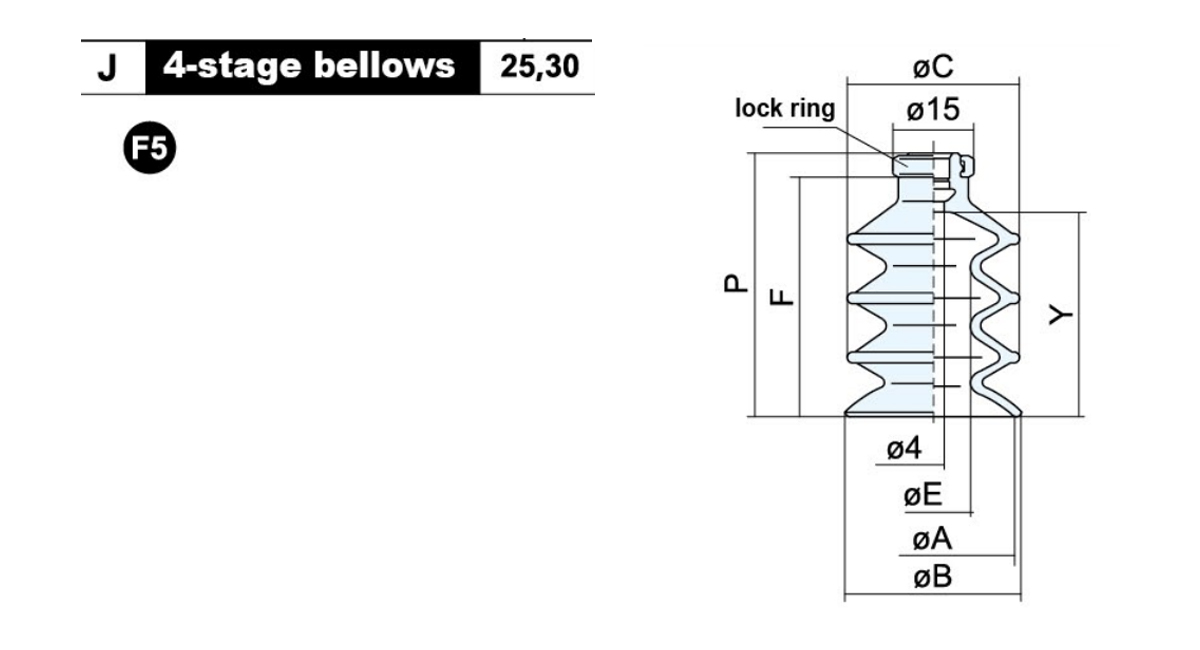

    Модель ØА ØБ ØC ØE F P Y Вес (г)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

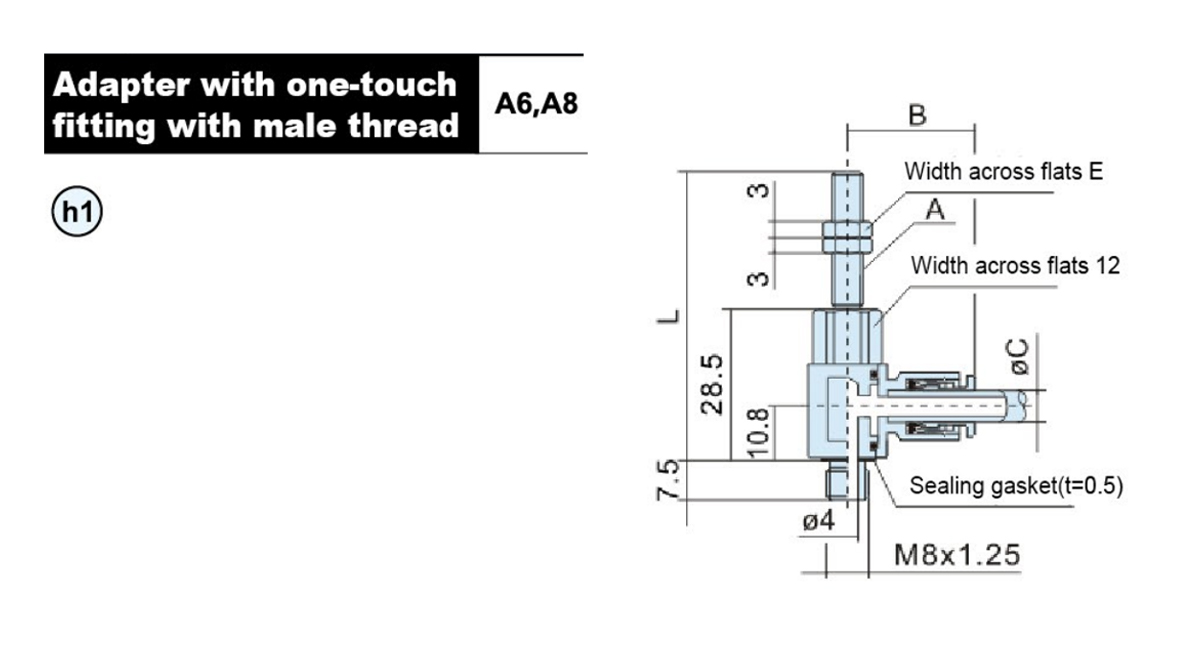

    Модель A B ØC E L Вес (г)
    ЗПРЛ-04-А6 М6×1,0 23.3 4 8 54.5 31.1
    ЗПРЛ-06-А6 24.3 6 31.9
    ЗПРЛ-08-А6 26.2 8 32.7
    ЗПРЛ-04-А8 М8×1,0 23.3 4 12 44.5 33.7
    ЗПРЛ-06-А8 24.3 6 34.1
    ЗПРЛ-08-А8 26.2 8 35

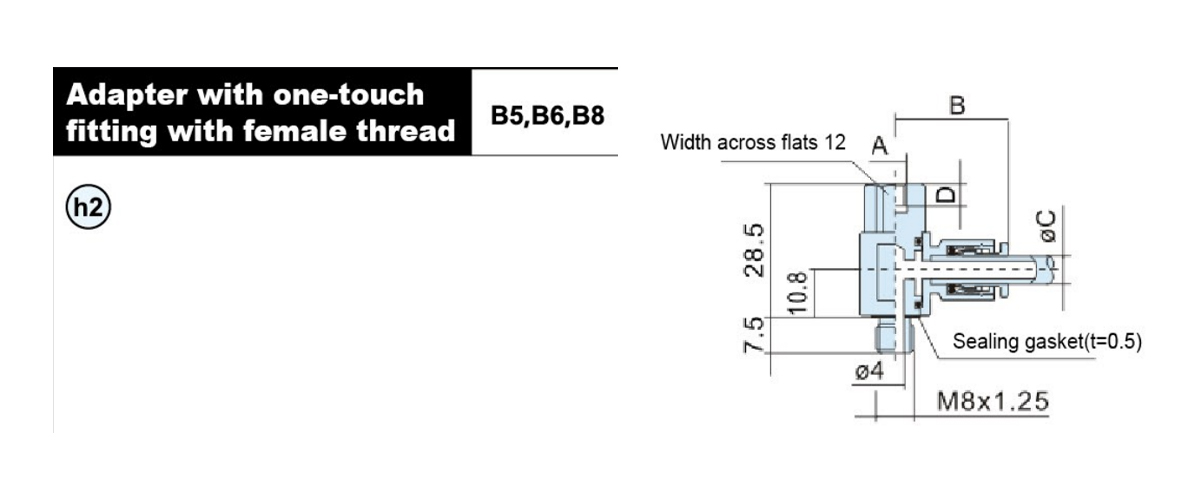

    Модель A B ØC D Вес (г)
    ЗПРЛ-04-Б5 М5×0,8 23.3 4 5 24
    ЗПРЛ-06-Б5 24.3 6 24.7
    ЗПРЛ-08-Б5 26.3 8 25.3
    ЗПРЛ-04-Б6 М6×1,0 23.3 4 6 23
    ЗПРЛ-06-Б6
    ЗПРЛ-08-Б6     		24.3 6 24
    26.2 8 25
    ЗПРЛ-04-Б8
    М8×1,25     		23.3 4 8 21.8
    ЗПРЛ-06-Б8 24.3 6 22.6
    ЗПРЛ-08-Б8 26.2 8 23.4

    ØD Модель ØБ H L Q Вес (г)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

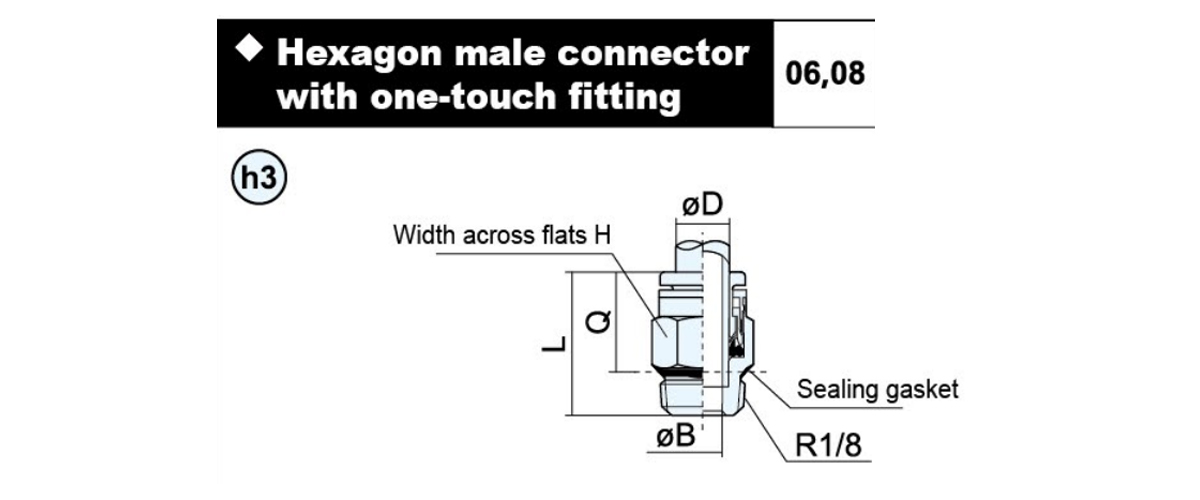

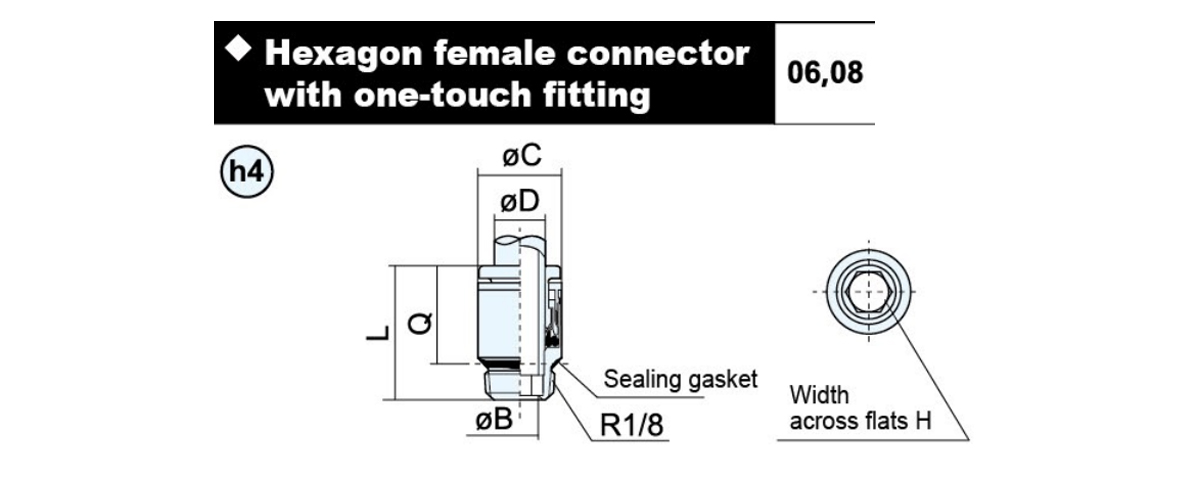

    ØD Модель ØБ C H L Q Вес (г)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

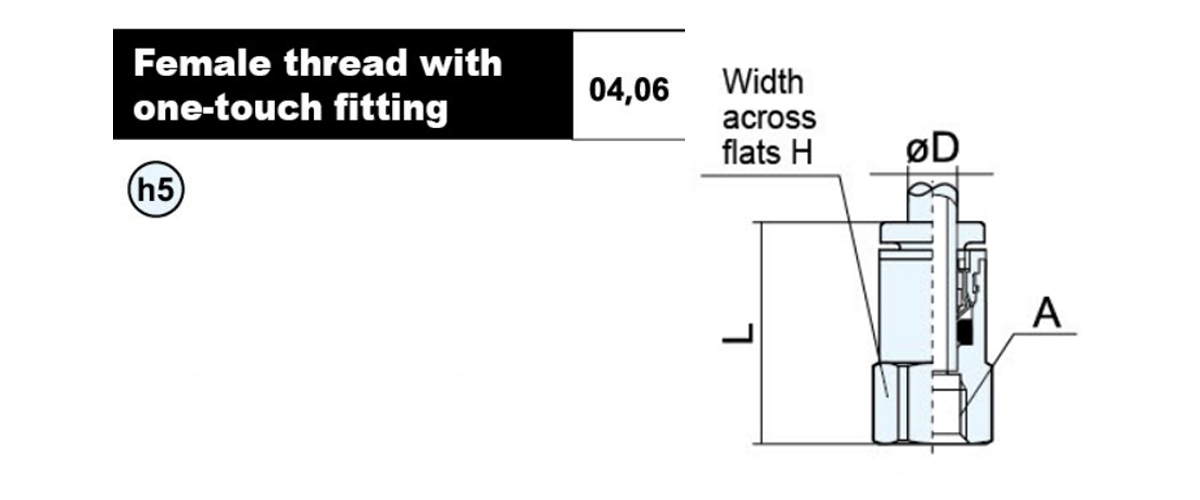

    ØD Модель A H L Вес (г)
    4 KJF04-M5-B М5×0,8 8 18.8 3.8
    KJF04-M6-B М6×1,0 19.3 3.2
    6 KJF06-M5-B М5×0,8 10 18 5.2
    KJF06-M6-B М6×1,0 20 6.6
    KJF06-M8-B М8×1,0 12 21 9.6

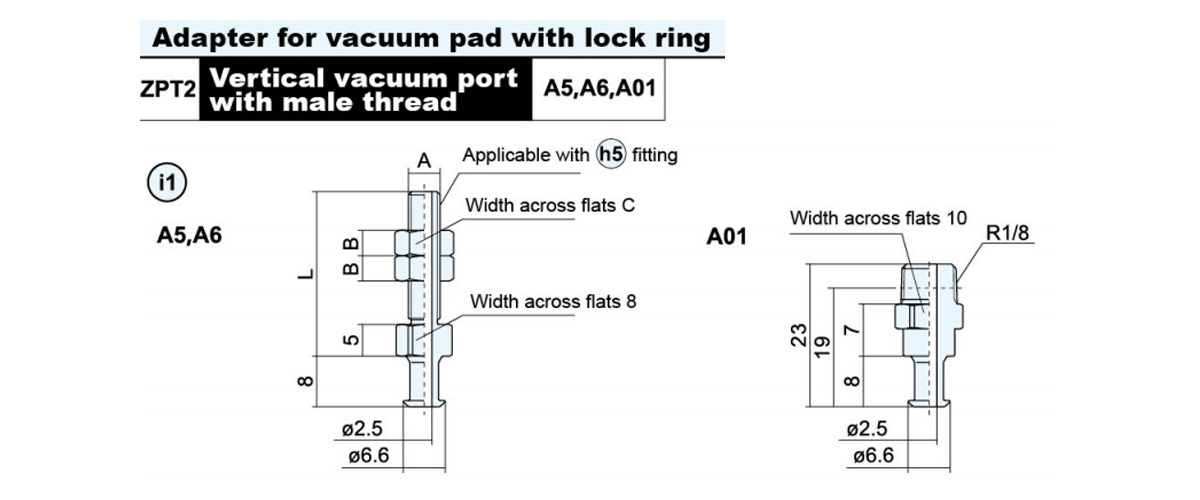

    Модель адаптера A B C L Вес (г) Применимая панель
    ЗПТ2-А5 М5×0,8 7 4 26 4.5 Е1 Е2 Е3 Е4 Е5
    ЗПТ2-А6 М6×1,0 8 3 31 5.9
    ЗПТ2-А01 - - - - 8.5

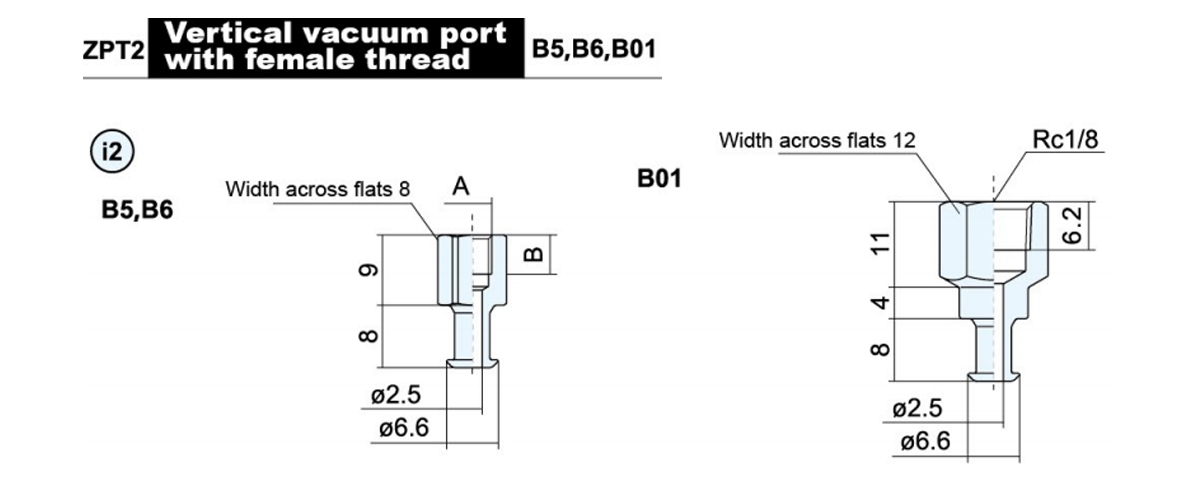

    Модель адаптера A B Вес (г) Применимая панель
    ЗПТ2-Б5 М5×0,8 5 4 Е1 Е2 Е3 Е4 Е5
    ЗПТ2-Б6 М6×1,0 6 3.7
    ЗПТ2-Б01 - - 9

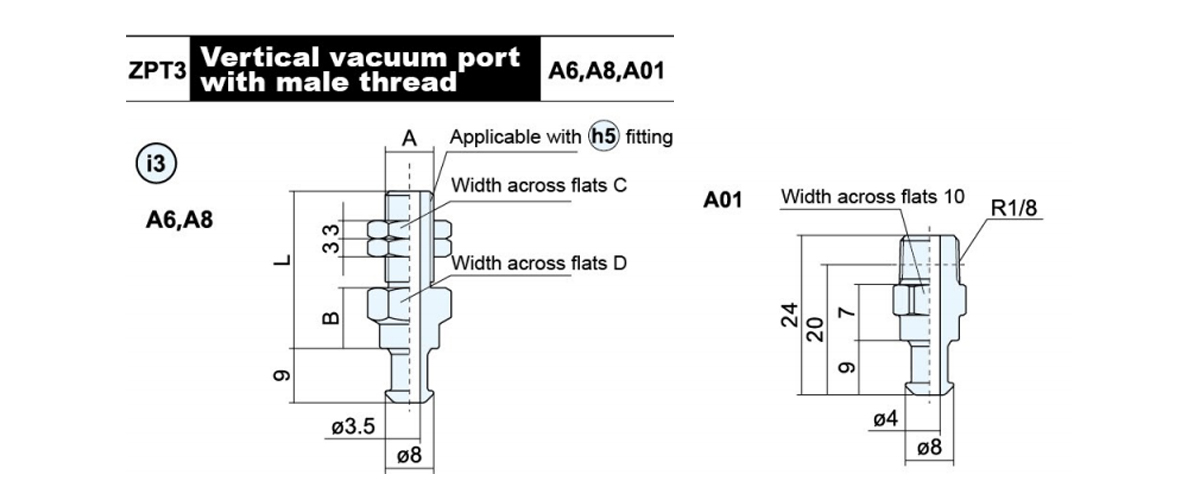

    Модель адаптера A B C D L Вес (г) Применимая панель
    ЗПТ3-А6 М6×1,0 5 8 8 31 6 Ф1 Ф2 Ф3 Ф4 Ф5
    ЗПТ3-А8 М8×1,0 10 12 12 26 13.7
    ЗПТ3-А01 - - - - - 8.2

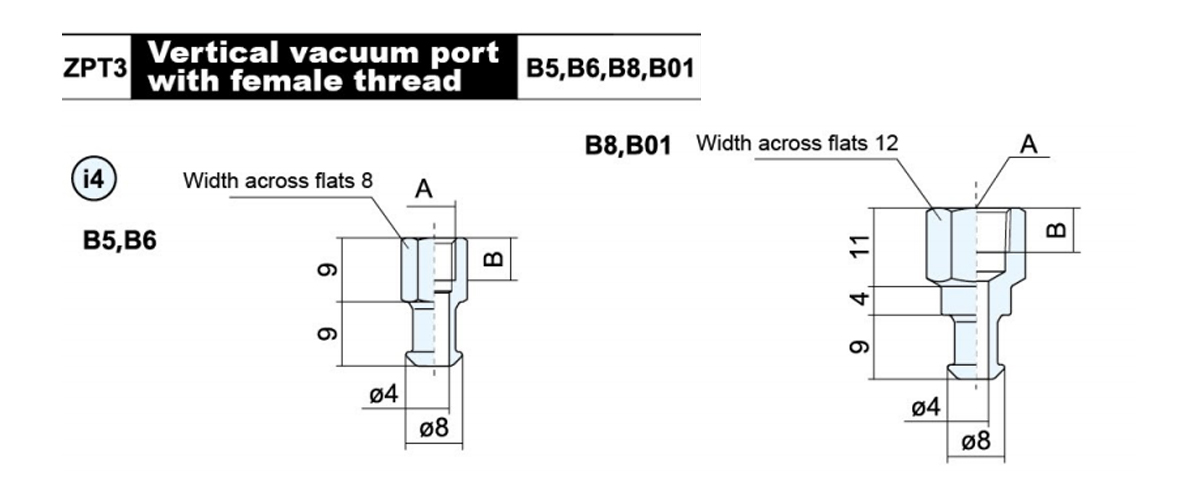

    Модель адаптера A B Вес (г) Применимая панель
    ЗПТ3-Б5 М5×0,8 5 4.6 Ф1 Ф2 Ф3 Ф4 Ф5
    ЗПТ3-Б6 М6×1,0 6 4.3
    ЗПТ3-Б8 М8×1,25 8 11.4
    ЗПТ3-Б01 Рк1/8 6.2 9.6

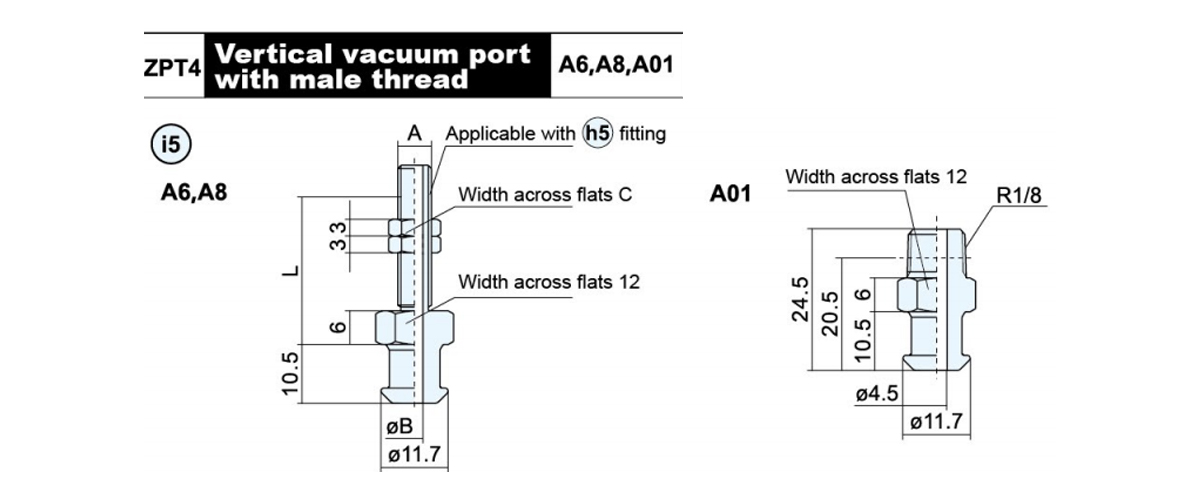

    Модель адаптера A ØБ C L Вес (г) Применимая панель
    ЗПТ4-А6 М6×1,0 3.5 8 32 13.4 Г1 Г2 Г3 Г4
    ЗПТ4-А8 М8×1,0 4.5 12 22 13.2
    ЗПТ4-А01 - - - - 13.1

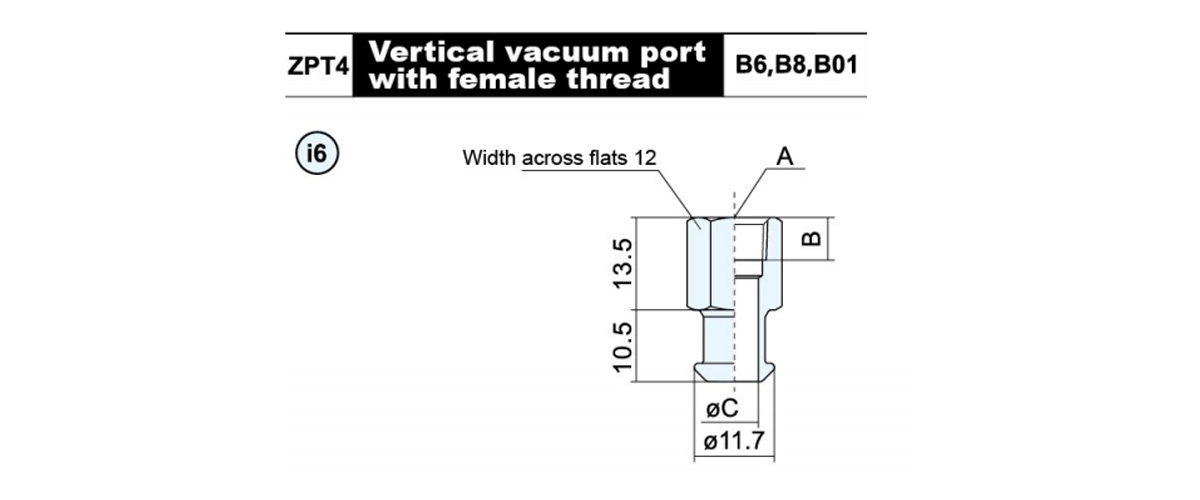

    Модель адаптера A B ØC Вес (г) Применимая панель
    ЗПТ4-Б6 М6×1,0 6 4.5 17.4 Г1 Г2 Г3 Г4
    ЗПТ4-Б8 М8×1,25 8 6.8 14.9
    ЗПТ4-Б01 Рк1/8 6.2 10.7

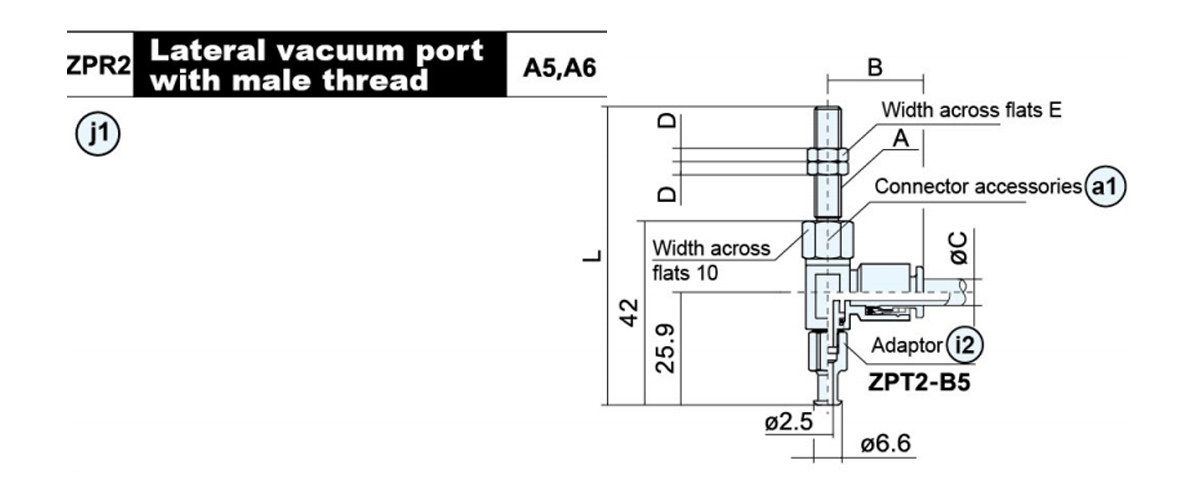

    Модель адаптера A B ØC D E L Вес (г) Модель of connector
    аксессуары     		Применимая панель
    ЗПР2-04-А5 М5×0,8 20.6 4 4 7 63 21.5 ЗПРС-04-А5 Е1 Е2 Е3 Е4 Е5
    ЗПР2-06-А5 21.6 6 22.3 ЗПРС-06-А5
    ЗПР2-04-А6 М6×1,0 20.6 4 3 8 68 22.7 ЗПРС-04-А6
    ЗПР2-06-А6 21.6 6 23.5 ЗПРС-06-А6

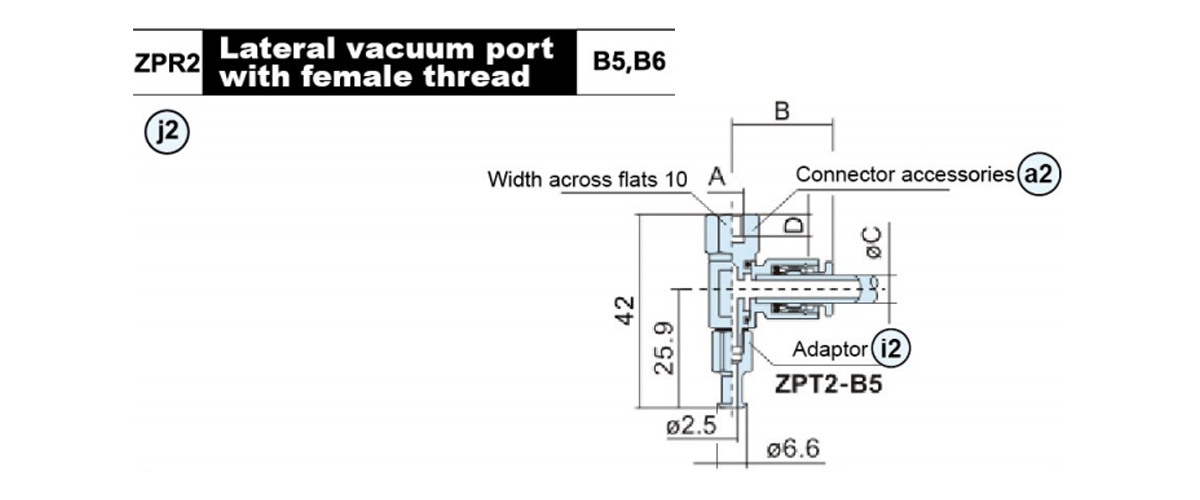

    Модель адаптера A B ØC D Вес (г) Модель of connector
    аксессуары     		Применимая панель
    ЗПР2-04-Б5 М5×0,8 20.6 4 4 15.6 ЗПРС-04-Б4 Е1 Е2 Е3 Е4 Е5
    ЗПР2-06-Б5 21.6 6 16.3 ЗПРС-06-Б4
    ЗПР2-04-Б6 М6×1,0 20.6 4 5 15.7 ЗПРС-04-Б5
    ЗПР2-06-Б6 21.6 6 16.4 ЗПРС-06-Б5

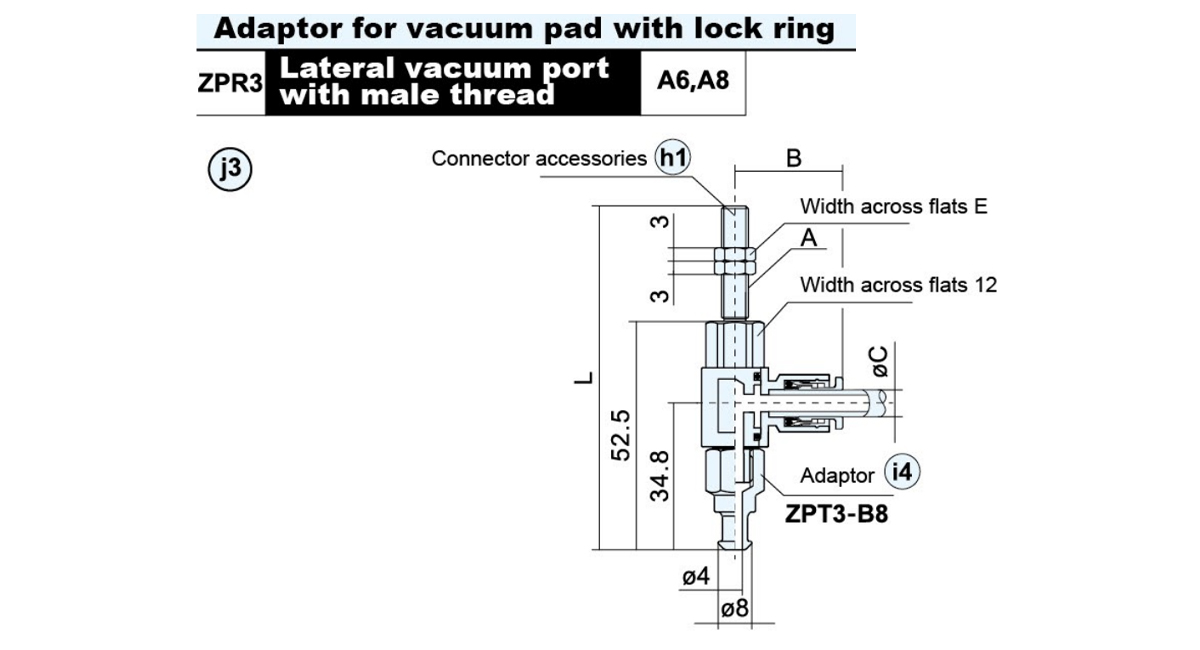

    Модель A B ØC E L Вес (г) Применимая панель
    ЗПР3-04-А6 М6×1,0 23.3 4 8 78.5 42.4 Ф1 Ф2 Ф3 Ф4 Ф5
    ЗПР3-06-А6 24.3 6 43.2
    ЗПР3-08-А6 26.2 8 44.1
    ЗПР3-04-А8 М8×1,0 23.3 4 12 68.5 45
    ЗПР3-06-А8 24.3 6 45.5
    ЗПР3-08-А8 26.2 8 46.7

    Модель A B ØC D Вес (г) Применимая панель

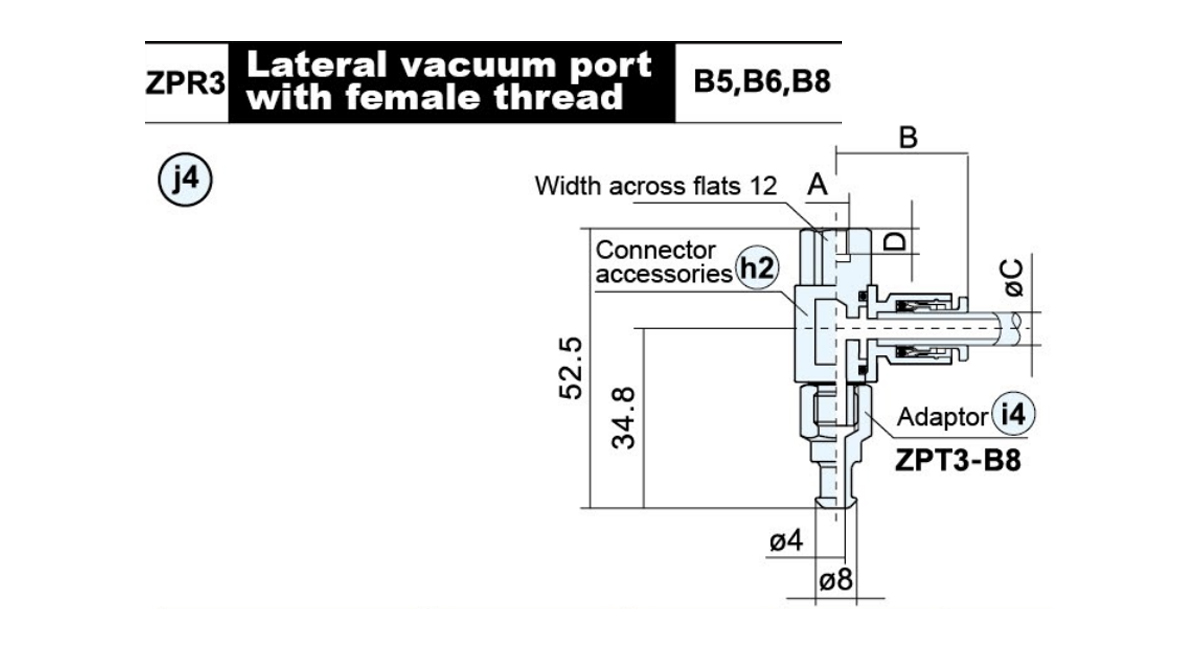

    ЗПР3-04-Б5 М5×0,8 23.3 4 5 35.5 Ф1 Ф2 Ф3 Ф4 Ф5
    ЗПР3-06-Б5 24.3 6 36.1
    ЗПР3-08-Б5 26.3 8 36.7
    ЗПР3-04-Б6 М6×1,0 23.3 4 6 34.4
    ЗПР3-06-Б6 24.3 6 35.1
    ЗПР3-08-Б6 26.2 8 36.1
    ЗПР3-04-Б8 М8×1,25 23.3 4 8 33.1
    ЗПР3-06-Б8 24.3 6 33.9
    ЗПР3-08-Б8 26.2 8 34.5

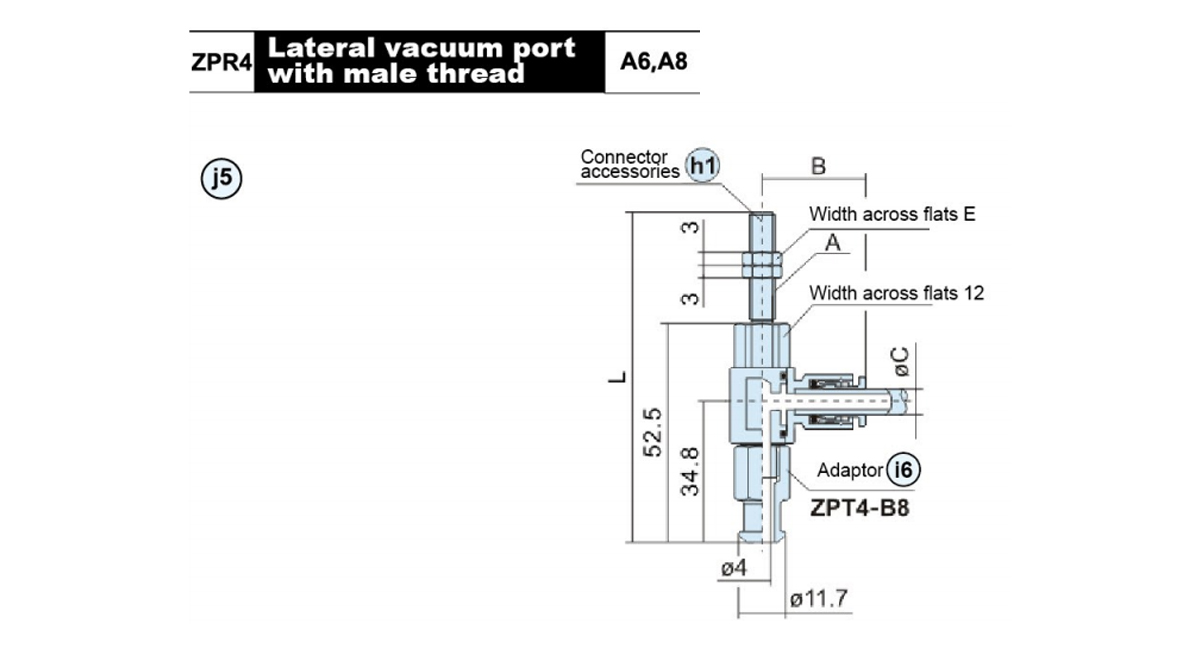

    Модель A B ØC E L Вес (г) Применимая панель
    ЗПР4-06-А6 М6×1,0 24.3 6 8 78.5 46.4 Г1 Г2 Г3 Г4
    ЗПР4-08-А6 26.2 8 47.3
    ЗПР4-06-А8 М8×1,0 24.3 6 12 68.5 48.8
    ЗПР4-08-А8 26.2 8 50

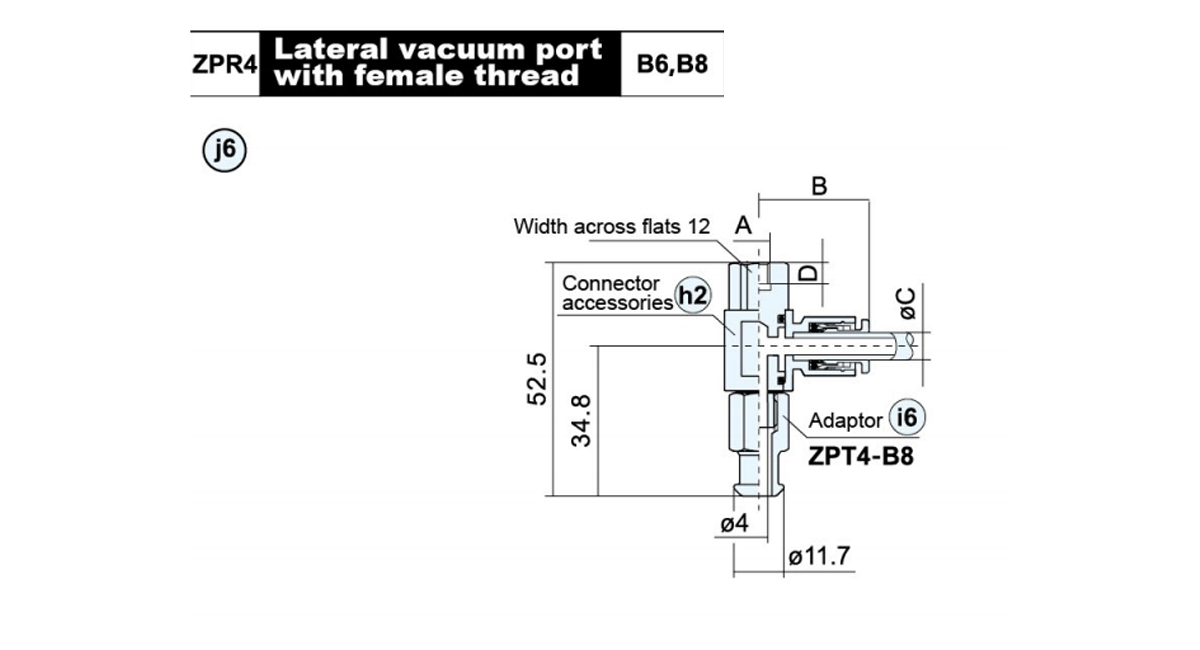

    Модель A B ØC D Вес (г) Применимая панель
    ЗПР4-06-Б6 М6×1,0 24.3 6 6 39.6 Г1 Г2 Г3 Г4
    ЗПР4-08-Б6 26.2 8 39.5
    ЗПР4-06-Б8 М8×1,25 24.3 6 8 37.2
    ЗПР4-08-Б8 26.2 8 37.8

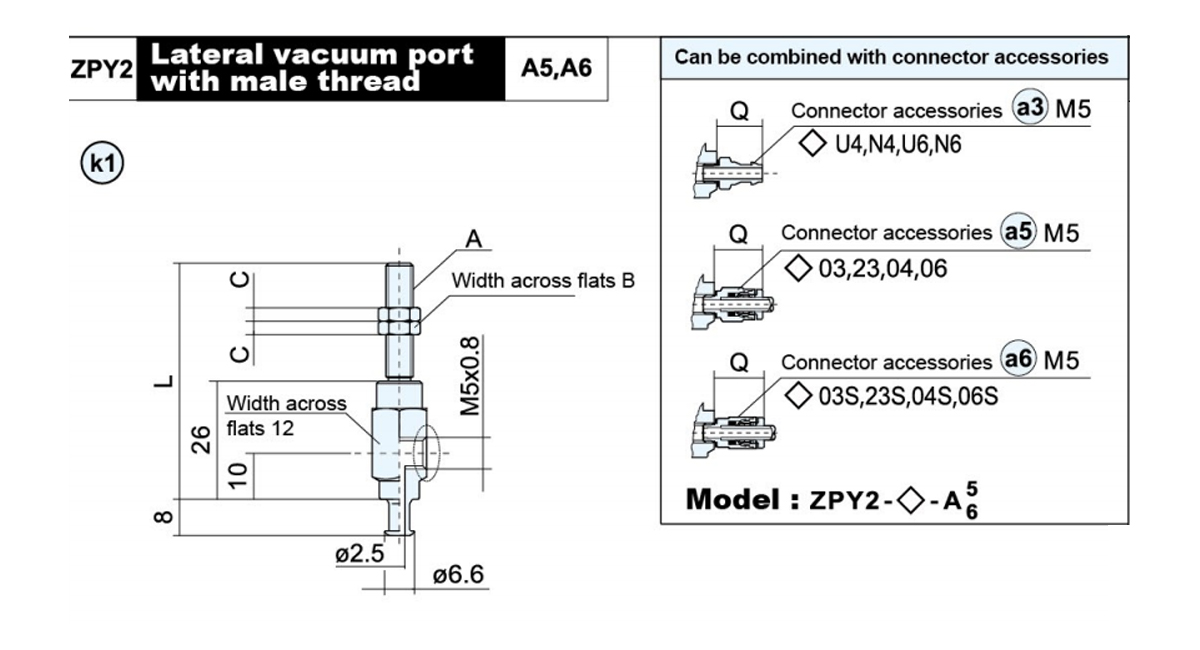

    Модель A B C L Вес (г) Применимая панель
    ЗПЫ2-Б5-А5 М5×0,8 7 4 47 27.3 Е1 Е2 Е3 Е4 Е5
    ЗПЫ2-Б5-А6 М6×1,0 8 3 52 28.4

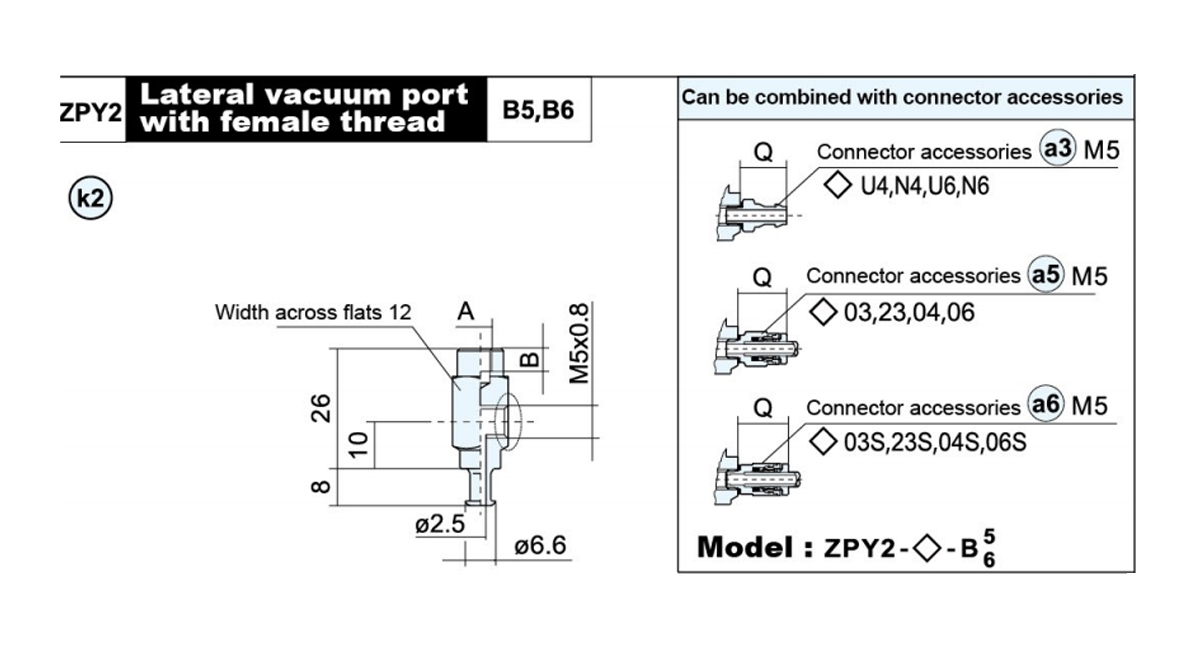

    Модель A B Вес (г) Применимая панель
    ЗПЫ2-Б5-Б5 М5×0,8 5 21 Е1 Е2 Е3 Е4 Е5
    ЗПЫ2-Б5-Б6 М6×1,0 6 20.6

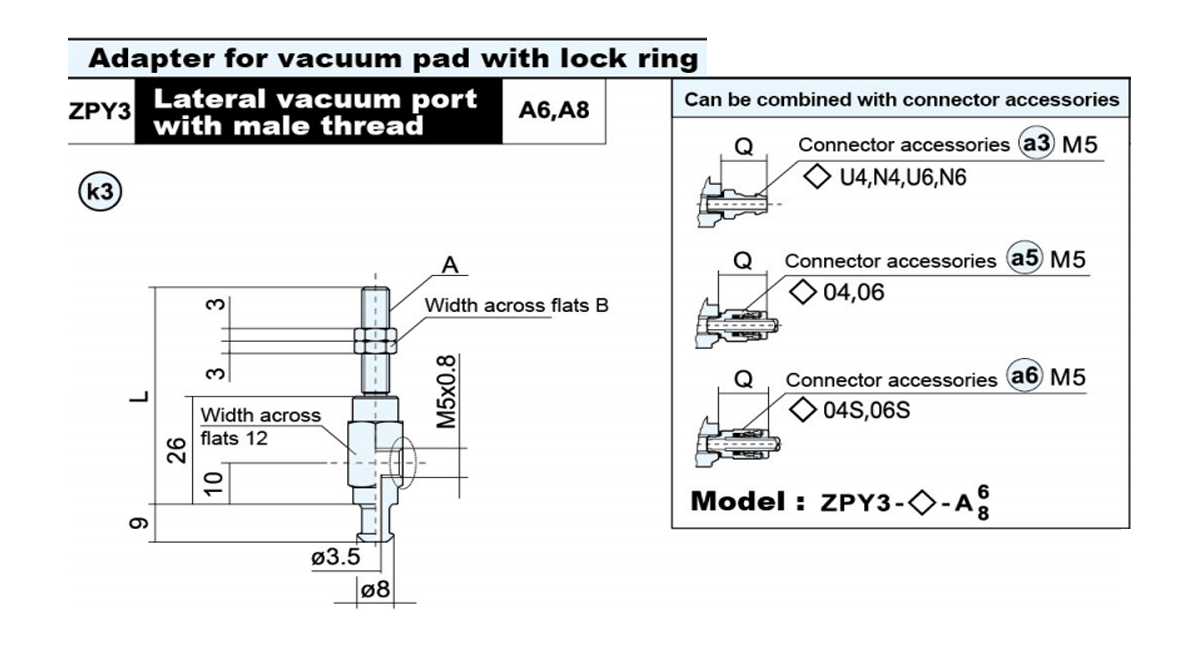

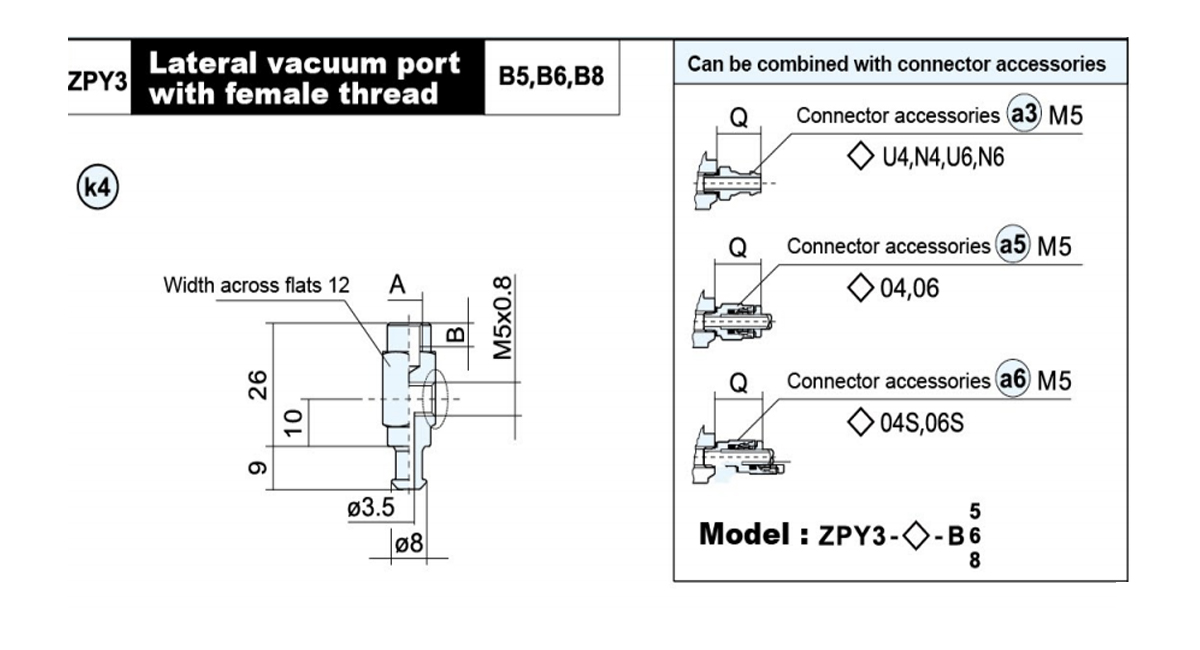

    Модель адаптера A B L Вес (г) Применимая панель
    ЗПЫ3-Б5-А6 М6×1,0 8 54 31.4 Ф1 Ф2 Ф3 Ф4 Ф5
    ЗПЫ3-Б5-А8 М8×1,0 12 44 34.4

    Модель адаптера A B Вес (г) Применимая панель
    ЗПЫ3-Б5-Б5 М5×0,8 5 23.5 Ф1 Ф2 Ф3 Ф4 Ф5
    ЗПЫ3-Б5-Б6 М6×1,0 6 23.8
    ЗПY3-B5-B8 М8×1,25 8 21.7

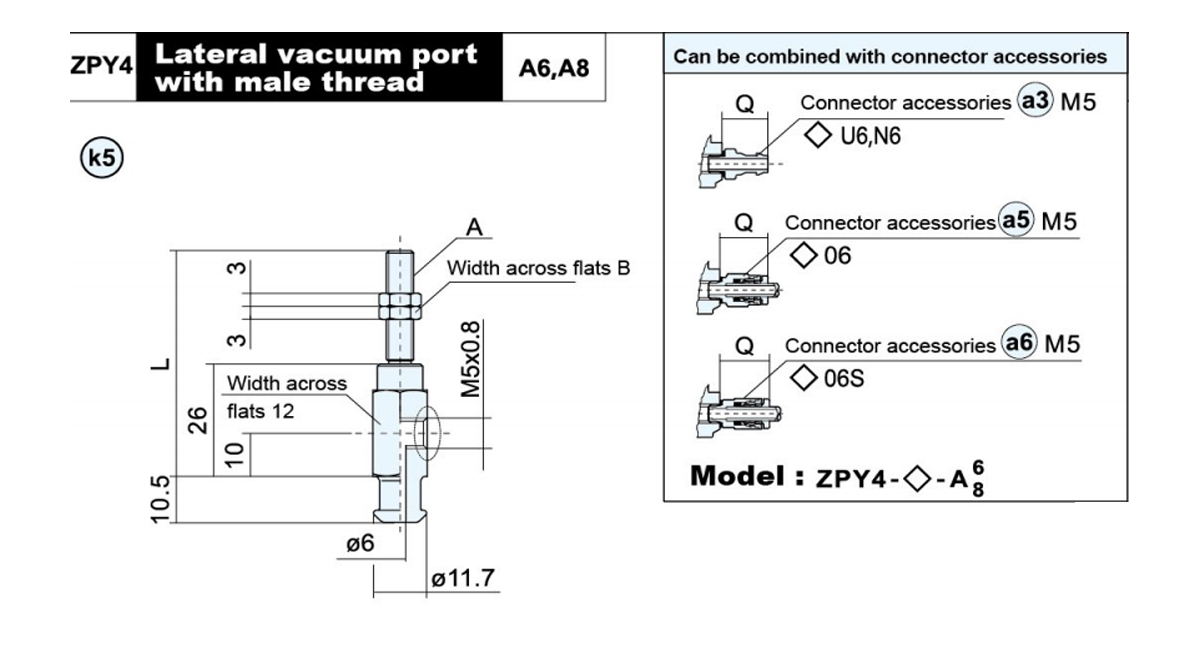

    Модель адаптера A B L Вес (г) Применимая панель
    ЗПЫ4-Б5-А6 М6×1,0 8 54 35.9 Г1 Г2 Г3 Г4
    ЗПЫ4-Б5-А8 М8×1,0 12 44 38.9

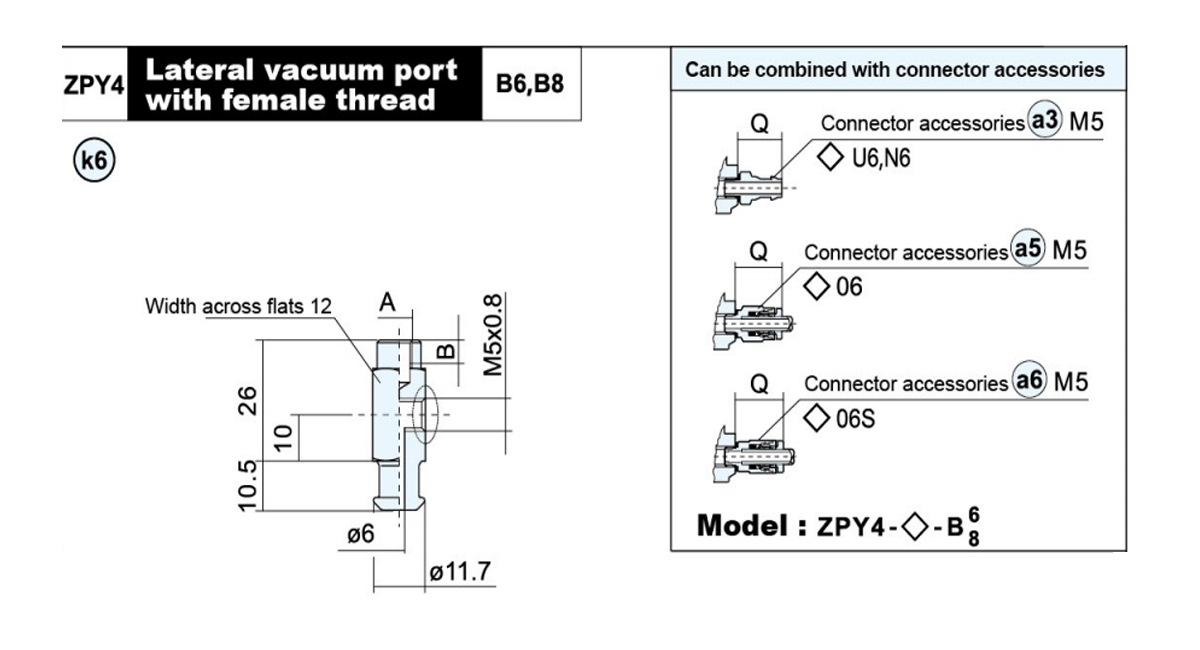

    Модель адаптера A B Вес (г) Применимая панель
    ЗПЫ4-Б5-Б6 М6×1,0 6 28.1 Г1 Г2 Г3 Г4
    ЗПY4-B5-B8 М8×1,25 8 26.1

    Модель B C L ●вес  (г)
    J K
    ЗПБ2- ●10-Б5 10 23 47 19.6 19.2
    ЗПБ2- ●20-Б5 20 51 85 29 27.8
    ЗПБ2- ●30-Б5 30 95 30.8 29.6
    ЗПБ2- ●40-Б5 40 77 131 41.4 41.6
    ЗПБ1- ●50-Б5 50 141 42 43

    Модель

    A

    		B C D L ●вес (г)
    J K

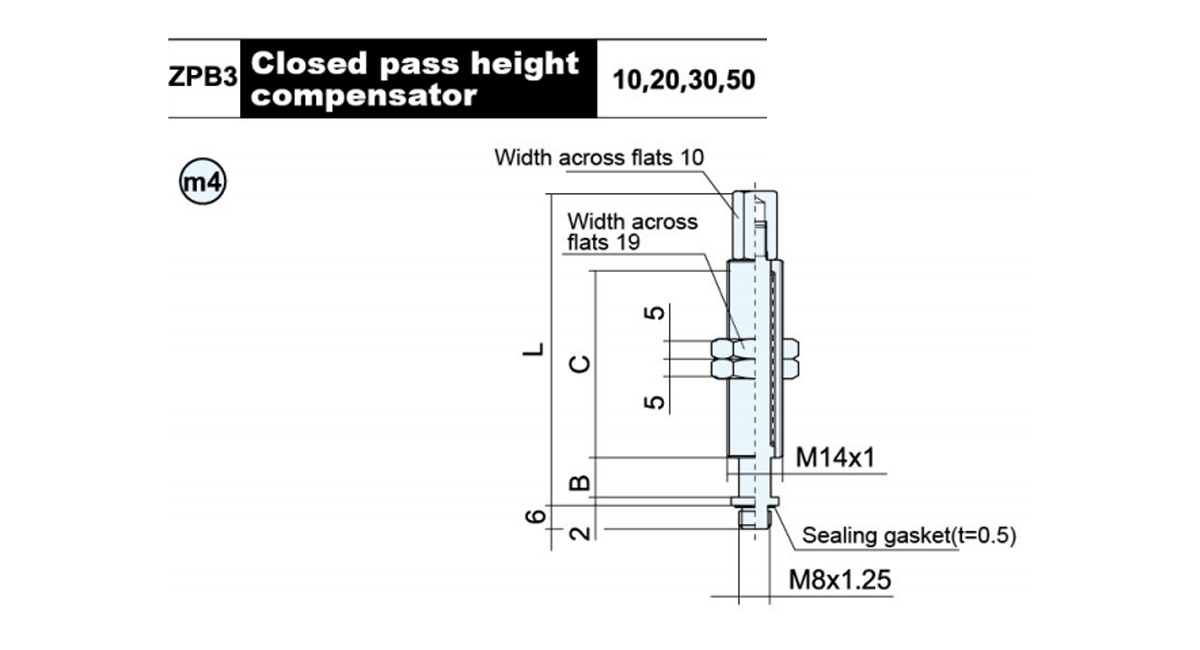

    ЗПБ3- ●10-Б5 М5×0,8 10 50 10 77 68 64.2
    ЗПБ3- ●20-Б5 20 81 68.8 67
    ЗПБ3- ●30-Б5 30 91 71.6 71.4
    ЗПБ3- ●50-Б5 50 75 136 97.5 97.6
    ЗПБ3- ●10-B01 Рк1/8 10 50 12 78.5 70.4 66.6
    ZPB3- ●20-B01 20 84 69.8 67
    ЗПБ3- ●30-B01 30 94 72.6 71
    ЗПБ3- ●50-B01 50 75 139 97.2 95
    ●Тип компенсатора высоты: Поворотный (J), Невозможность вращения (K)    ■ Ход буфера (мм): 10,20,30,50

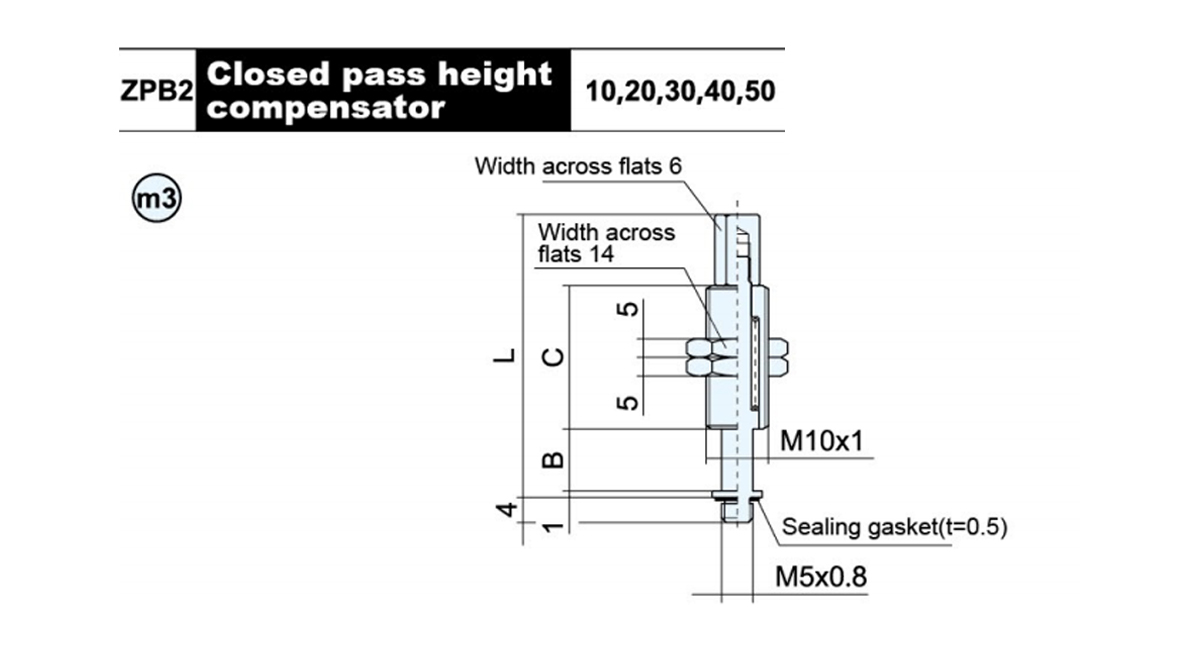

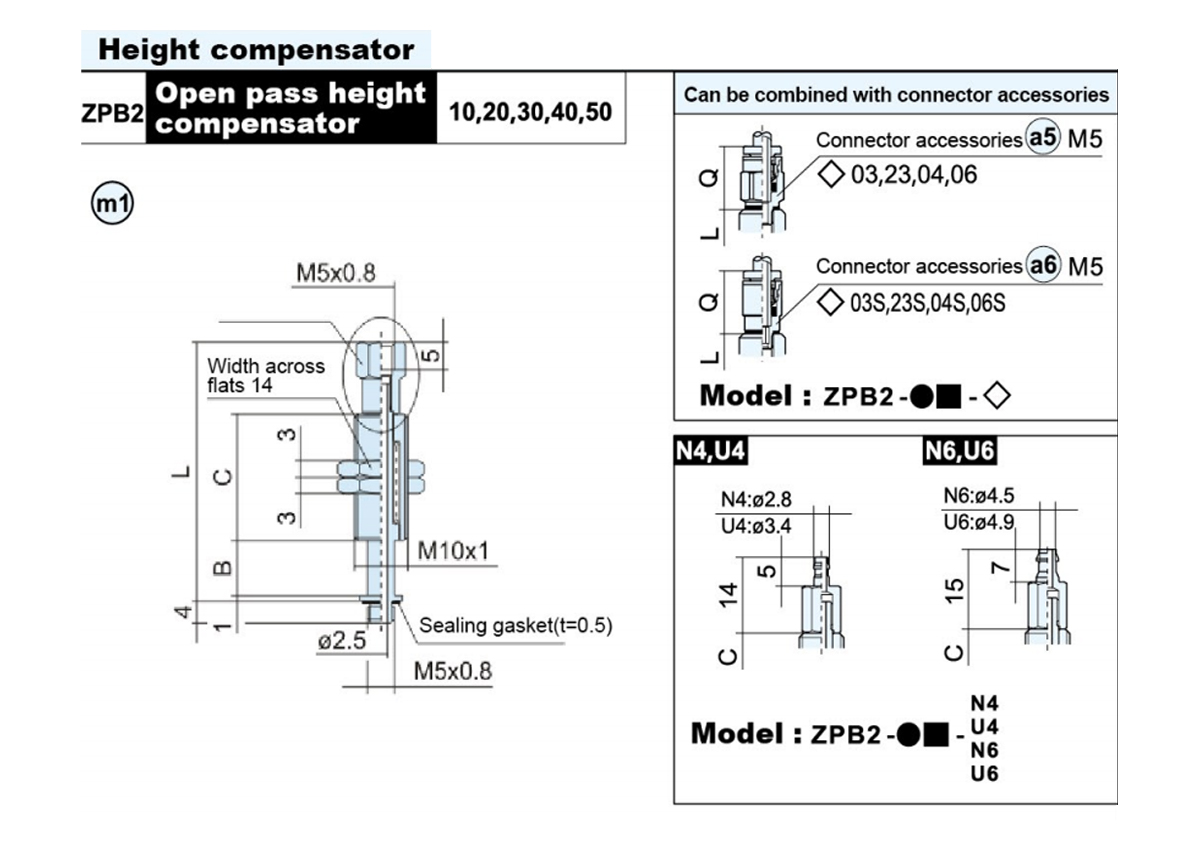

    Модель B C L ●вес  (г)
    J K
    ЗПБ2- ●10 10 23 45 19.7 20
    ЗПБ2- ●20 20 51 83 33.8 30
    ЗПБ2- ●30 30 93 32.3 31.7
    ЗПБ2- ● 40 40 77 129 44.3 44.3
    ЗПБ2- ●50 50 139 45.6 41.6

    ●Тип компенсатора высоты: вращающийся (J), не вращающийся (K).
    ■Ход буфера (мм): 10,20,30,40,50

    Модель B C L ●вес (г)
    J K
    ЗПБ3- ●10 10 50 80 80.2 74.4
    ЗПБ3- ●20 20 77 69.9 71.2
    ЗПБ3- ●30 30 87 77.8 77
    ЗПБ3- ●50 50 75 132 103.8 105.8
    ●Тип компенсатора высоты: вращающийся (J), не вращающийся (K).■Buffer stroke(mm):10,20,30,50
