Что такое цилиндр воздушного привода и как он работает?
Ан цилиндр пневмопривода — широко известный как пневматический цилиндр или воздушный цилиндр — представляет собой механическое устройство, которое преобразует энергию сжатого воздуха в линейное или вращательное механическое движение. В промышленной практике это одна из наиболее широко распространенных технологий привода: по оценкам Grand View Research (2023 г.), мировой рынок пневматических цилиндров составляет примерно 14,7 млрд долларов США , с прогнозируемым среднегодовым темпом роста в 5,2% до 2030 года, что будет обусловлено автоматизацией, упаковкой и автомобильным производством.
По своей сути воздушный цилиндр работает по простому принципу. Сжатый воздух — обычно при давлении 60–150 фунтов на квадратный дюйм (4–10 бар) в промышленных целях — подается в одну или обе камеры цилиндрического отверстия, толкая узел поршня и штока по линейной траектории. При переключении подачи воздуха (через гидрораспределитель) поршень меняет направление движения. Результатом является повторяемое, быстрое и управляемое по усилию линейное движение без сложных электродвигателей или гидравлических насосов.
В этой статье рассматриваются все практические аспекты цилиндра пневмопривода: типы, расчеты усилий, критерии выбора, конфигурации монтажа, графики технического обслуживания и примеры реального применения в разных отраслях. Независимо от того, приобретаете ли вы свой первый пневмоцилиндр или оптимизируете существующую пневматическую систему, представленные здесь технические данные укажут вам прямой путь к правильному решению.
Типы цилиндров пневмоприводов: полная классификация
Понимание разнообразия конфигураций пневмоцилиндров является первым шагом к правильному выбору. Каждый тип соответствует различным требованиям к движению, профилю силы и ограничению пространства.
Воздушный цилиндр одностороннего действия
Использует сжатый воздух для выдвижения штока поршня в одном направлении; возвратная пружина (или сила тяжести) втягивает его. Обычно применяется при зажиме, штамповке и срабатывании клапана с пружинным возвратом. Размеры отверстий обычно варьируются от 10 мм до 320 мм. Поскольку воздух нужен только одному порту, сантехника проще, но возвратная пружина уменьшает полезную длину хода и полезную тягу.
Воздушный цилиндр двойного действия
Воздух поочередно подается к обеим сторонам поршня, создавая приводное движение в обоих направлениях. Это наиболее распространенный тип цилиндра пневмопривода в современной автоматике. Усилие полного хода доступно как в направлении выдвижения, так и в направлении втягивания, а длина хода может быть очень большой (до 3000 мм и более в стандартных моделях по каталогу). Давление питания: 0,05–1,0 МПа (стандарт ИСО 6431).
Бесштоковый воздушный цилиндр
Поршень перемещается внутри трубки с прорезями или с магнитной связью, перемещая внешнюю каретку без выступающего стержня. Такая конструкция экономит место для установки, что имеет решающее значение в приложениях с длинным ходом, когда обычный стержень расширил бы рабочий диапазон машины в два раза больше хода. Длина хода до 6000 мм входит в стандартную комплектацию основных производителей (Festo, SMC, Parker).
Направляющий (невращающийся) воздушный цилиндр
Имеет внешние направляющие стержни или конструкцию с двумя стержнями для предотвращения вращения поршня и выдерживания боковых нагрузок. Широко используется при перемещении, сверлении и прессовании, где точная центровка при внеосевой нагрузке имеет решающее значение. Доступны варианты с круглым или профильным корпусом (компактные).

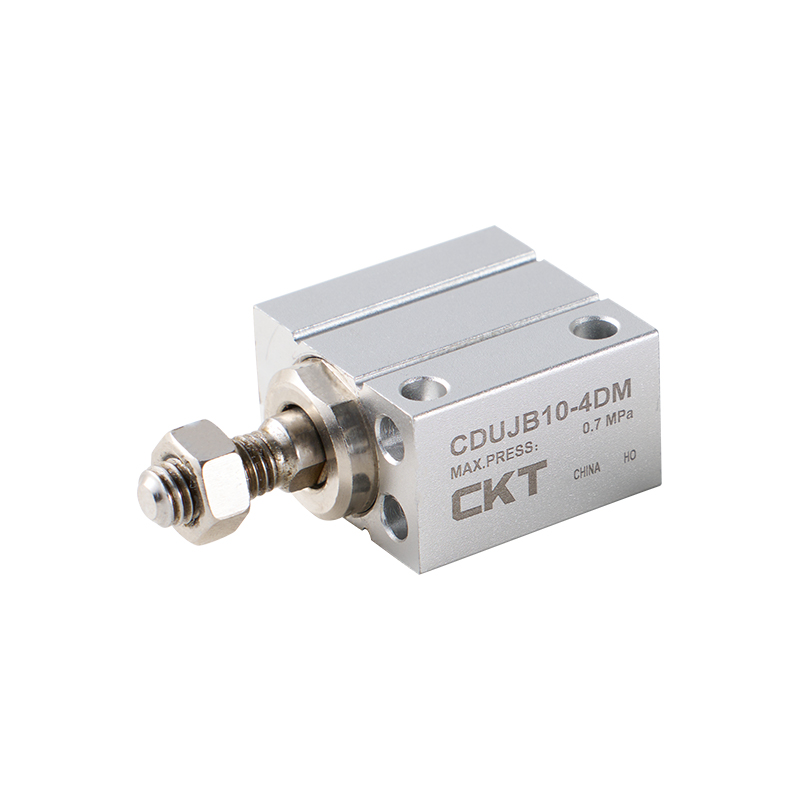

Компактный/короткоходовой воздушный цилиндр
Предназначен для установки в условиях ограниченного осевого пространства. Длина хода обычно составляет 1–50 мм. Круглая или профильно-корпусная конструкция. Популярен при работе с полупроводниками, в медицинских приборах и небольших захватных механизмах. Пример: серия SMC CQ2 предлагает диаметр отверстия 12–100 мм и ход 5–100 мм в профильном корпусе высотой всего 27 мм.
Роторный воздушный привод
Преобразует сжатый воздух в определенный угол поворота на выходе (обычно 90°, 180° или 270°). Распространены реечные или лопастные конструкции. Используется для приведения в действие клапана на четверть оборота, ориентации детали и запирания двери. Выходной крутящий момент при 0,6 МПа варьируется от 0,5 Н·м (маленький лопастной тип) до более 5000 Н·м (большая реечная передача для автоматизации промышленной арматуры).
Тандемный воздушный цилиндр
Два поршня на одном штоке, работающие последовательно в одном отверстии. Выходная тяга увеличивается примерно вдвое по сравнению с одиночным поршнем при том же размере отверстия и давлении, при этом диаметр отверстия остается небольшим. Используется там, где требуется высокая сила в компактном отверстии — обычно в тормозных системах и зажимах с высокой силой.
Сильфонный/мембранный пневмопривод
Вместо жесткого поршня используется гибкий резиновый или эластомерный элемент. Почти нулевое трение, очень короткие ходы (1–25 мм) и высокая чувствительность делают их идеальными для регулирующих клапанов, виброизоляции и точного позиционирования. Это не «цилиндр» в традиционном смысле, а подпадает под более широкую категорию пневмопривода.
Воздушный цилиндр Расчеты сил: формулы, которые вам действительно нужны
Выбор цилиндра пневматического привода без проверки выходной силы приводит к тому, что компоненты имеют недостаточный или слишком большой размер. Расчеты просты, если вы понимаете геометрию.
Увеличенное усилие (полнопроходная сторона)
F_extend = (π / 4) × D² × P
Где D = диаметр отверстия (м), P = давление питания (Па). Пример: отверстие диаметром 63 мм при давлении 0,6 МПа → F = 0,7854 × (0,063)² × 600 000 = 1868 Н (≈ 190 кгс) .
Усилие втягивания (со стороны стержня)
F_retract = (π / 4) × (D² − d²) × P
Где d = диаметр стержня (м). Для того же отверстия диаметром 63 мм со стержнем диаметром 20 мм: F = 0,7854 × (0,063² − 0,020²) × 600 000 = 1680 Н . Площадь со стороны стержня всегда меньше, поэтому сила втягивания всегда меньше силы выдвижения.
Эффективная сила (нагрузки) с коэффициентом полезного действия
Реальные потери на трение уплотнений и смазку снижают теоретическое усилие примерно на 10–15%. Примените коэффициент нагрузки 0,7–0,8 (в некоторых источниках для повторно-кратковременного режима работы с горизонтальной ориентацией используется значение 0,5, согласно Справочнику Festo по пневматике, 5-е изд.).
F_эффективный = F_теоретический × η (η ≈ 0,7–0,8)
| Диаметр отверстия. (мм) | 0,4 МПа (Н) | 0,6 МПа (Н) | 0,8 МПа (Н) | 1,0 МПа (Н) |
|---|---|---|---|---|
| 20 | 126 | 188 | 251 | 314 |
| 32 | 322 | 483 | 644 | 804 |
| 50 | 785 | 1178 | 1571 | 1963 |
| 63 | 1245 | 1868 | 2491 | 3117 |
| 80 | 2011 | 3016 | 4021 | 5,027 |
| 100 | 3142 | 4712 | 6,283 | 7,854 |
| 125 | 4909 | 7,363 | 9,817 | 12 272 |
| 160 | 8,042 | 12 063 | 16 085 | 20,106 |
Расчет потребления воздуха
Знание того, сколько сжатого воздуха потребляет цилиндр за цикл, имеет решающее значение для определения размеров вашего компрессора и оборудования для очистки воздуха.
Q (л/цикл) = [(π/4) × D² × L × (P_gauge P_atm)] / P_atm
Где L = ход (м), P_gauge = манометрическое давление (Па), P_atm = 101 325 Па. Для отверстия диаметром 63 мм, хода 200 мм, при 0,6 МПа: Q ≈ 0,7854 × 0,063² × 0,2 × (600 000 101 325) / 101 325 = 2,7 л за один ход (ссылка из рабочей тетради Festo Pneumatics, версия 5.0).
Как правильно выбрать цилиндр пневмопривода: 8 важных параметров
Неправильный выбор пневмоцилиндра приводит к преждевременному выходу из строя уплотнения, недостаточной тяге или чрезмерному потреблению энергии. Прежде чем указывать модель, проработайте каждый параметр ниже.
01
Требуемая выходная сила
Рассчитайте необходимую теоретическую силу (см. формулы выше), затем разделите ее на коэффициент эффективности (0,7–0,8). Добавьте запас прочности 25–50% на динамические нагрузки. Полученное значение определяет минимальный размер отверстия при вашем рабочем давлении.
02
Длина хода
Тщательно измерьте необходимое расстояние перемещения. Более длинные ходы требуют анализа потери устойчивости стержня — используйте формулу столбца Эйлера или таблицы нагрузок, предоставленные производителем. Как правило, ходы, превышающие диаметр штока в 10 раз, требуют использования направляющего цилиндра или внешней направляющей для предотвращения изгиба штока под боковой нагрузкой.
03
Диапазон рабочего давления
Большинство стандартных пневмоцилиндров работают при давлении от 0,05 до 1,0 МПа. Компактные и миниатюрные баллоны могут иметь более низкое максимальное давление (0,7 МПа). Доступны варианты для высокого давления для применений 1,5–2,0 МПа, но для них требуются соответствующие уплотнения и компоненты клапана.
04
Требования к скорости
Скорость пневматического цилиндра в основном контролируется регуляторами расхода (входной или расходомер). Управление расходомером (дроссельное регулирование выхлопа) является стандартом для плавного движения в большинстве случаев. Типичные достижимые скорости: 50–1500 мм/с в зависимости от размера отверстия, хода и расхода клапана (значение Cv). Очень высокие скорости цикла (более 2 циклов в секунду) требуют использования направляющих клапанов с высоким расходом и амортизации.
05
Конфигурация монтажа
ИСО 15552 определяет стандартные способы монтажа. Распространенные варианты: крепление на лапе (MF2), фланцевое крепление (FF, MF), крепление на цапфе (MT), вилка (CC) и ось переднего/штокового конца (CA). Выбирайте в зависимости от направления нагрузки, допуска соосности и доступной конструкции машины.
06
Условия окружающей среды
В стандартных пневмоцилиндрах используются уплотнения из NBR (нитрилового каучука), рассчитанные на температуру от −20 °C до 80 °C. Для пищевой/напиточной или фармацевтической промышленности используйте уплотнения, соответствующие требованиям FDA, и корпус из нержавеющей стали. Для высокотемпературных процессов (до 200 °C) используйте уплотнения из FKM (Витон) и корпуса из алюминия или нержавеющей стали. В агрессивных средах может потребоваться химическое никелирование или конструкция из нержавеющей стали 316.
07
Требования к амортизации
Подушки в конце хода замедляют поршень до того, как он коснется торцевой крышки, снижая удары и шум. Регулируемые игольчатые подушки входят в стандартную комплектацию большинства цилиндров ISO диаметром от 32 мм и выше. Для очень быстрых циклов или тяжелых нагрузок в дополнение к встроенным подушкам могут потребоваться внешние гидравлические амортизаторы.
08
Обнаружение позиции
Большинство современных пневмоцилиндров имеют Т-образный паз или канавку «ласточкин хвост» для магнитных герконовых или твердотельных (на эффекте Холла) датчиков положения. Датчики обнаруживают магнит поршня через стенку цилиндра без физического контакта. Время отклика: твердотельные датчики реагируют менее чем за 1 мс; герконы через 3–5 мс. Выбирайте твердотельный накопитель для высокоскоростных или пыльных сред.
Применение пневмоцилиндров в ключевых отраслях промышленности
Цилиндр пневмопривода используется практически в каждом секторе автоматизированного производства. Следующие примеры иллюстрируют, где и как они вносят реальную ценность процесса.
Автомобильное производство
Зажим сварочного приспособления, прессование дверной панели, проверка направляющих сиденья и позиционирование двигателя в сборе. В типичной сварочной камере «корпус в белом» используется 60–120 воздушных баллонов на станцию. Наиболее распространены размеры отверстия 32–100 мм, ход поршня 25–300 мм. Частота циклов достигает 15–20 в минуту на штамповочных линиях большого объема (источник: Справочник по пневматике Bosch Rexroth).
Упаковка для продуктов питания и напитков
Активация наполнительного сопла, нажатие крышки, маркировка, ворота для отбраковки продукта и отклоняющие устройства конвейера. Для зон промывки требуются воздушные цилиндры из нержавеющей стали или анодированного алюминия с уплотнениями, отвечающими требованиям FDA. Распространенным выбором являются серия Parker из нержавеющей стали SIDA и серия SMC CG5 clean. Рабочая скорость в упаковке обычно составляет 100–500 мм/с с высокой повторяемостью.
Полупроводники и электроника
Обработка пластин, позиционирование датчиков, установка компонентов и приспособления для тестирования печатных плат. Здесь используются миниатюрные пневмоцилиндры (диаметр диаметром 6–16 мм) из материалов, пригодных для чистых помещений (смазочные материалы, не содержащие цинка, специальные уплотнения, низкий уровень выбросов частиц). В этом сегменте доминируют компактные серии CJP, CJ2 и Festo ADVU от SMC.
Фармацевтическое/Медицинское оборудование
Прессование таблеток, блистерная упаковка, наполнение шприцев и стерильная сборка. Для применения в чистых помещениях класса 5 по стандарту ISO требуются цилиндры с покрытиями, рассеивающими электростатический заряд, уплотнения со смазкой из ПТФЭ и прослеживаемые сертификаты на материалы. Требования к сроку службы часто превышают 50 миллионов циклов.
Логистика и складирование
Отводящие рычаги на конвейерных сортировщиках, приводы ворот в автоматизированных системах хранения и стопорах для посылок. Цилиндры большого диаметра (100–200 мм) с длинным ходом (300–600 мм) выдерживают большие единичные нагрузки. Бесштоковые цилиндры особенно практичны для горизонтальных передаточных направляющих в компактных сортировочных системах.
Нефтяная, газовая и перерабатывающая промышленность
Приводы пневмоповоротные четвертьоборотные для управления шаровыми кранами трубопроводов; линейные пневмоцилиндры для приводов аварийного отключения (ПАЗ). Конструкция из нержавеющей стали с электромагнитными клапанами, отвечающими требованиям ATEX/IECEx. Безотказные варианты с пружинным возвратом гарантируют закрытие клапана при потере воздуха, что критически важно для безопасности процесса.
Пневматический цилиндр, гидравлический или электрический привод: что выбрать?
Выбор между пневматическими, гидравлическими и электрическими приводами зависит от требований к усилию, точности, затрат на электроэнергию и условий установки. В таблице ниже суммированы ключевые различия с инженерной точки зрения.
| Параметр | Воздушный цилиндр (Pneumatic) | Гидравлический цилиндр | Электрический привод |
|---|---|---|---|
| Типичный диапазон усилий | 10 Н – 100 кН | 500 Н – 10 МН | 1 Н – 50 кН |
| Точность позиционирования | Только концевые упоры (± 0,05–0,5 мм с датчиками) | Умеренный (сервогидравлический: ± 0,01 мм) | Высокий (± 0,001–0,01 мм) |
| Скорость | Очень быстро (типично до 3 м/с) | Умеренный (0,01–0,5 м/с) | Быстрый (зависит от приложения) |
| Энергоэффективность | Низкий (КПД системы 15–30 %) | Умеренный (40–60%) | Высокий (70–90%) |
| Первоначальная стоимость | Низкий | Высокий (насос, резервуар, клапаны) | Средний–высокий |
| Сложность обслуживания | Низкий (FRL unit service) | Высокий (жидкость, уплотнения, утечки) | Низкий–Medium |
| Пригодность для чистых помещений | Да (со специальными уплотнениями) | Нет (риск загрязнения маслом) | Да |
| Взрывоопасные среды | Да (intrinsically safe) | Да (with care) | Требуется двигатель с рейтингом ATEX. |
Итог: Выбирайте пневматические цилиндры, если вам необходимо быстрое, повторяемое перемещение от точки к точке при умеренных силах на заводе, где уже есть инфраструктура сжатого воздуха. Выбирайте электрический вариант, когда точность позиционирования имеет решающее значение. Выбирайте гидравлику только тогда, когда силы превышают то, чего может достичь пневматика при практичном размере отверстия.
Очистка воздуха: почему блоки FRL не являются дополнительными для воздушных цилиндров
Сжатый воздух типичного промышленного компрессора содержит влагу, масляные аэрозоли, трубную окалину и твердые частицы. Подача нефильтрованного воздуха непосредственно в цилиндр пневмопривода является наиболее распространенной причиной преждевременного выхода из строя уплотнения и коррозии внутреннего цилиндра. Блок FRL (фильтр-регулятор-смазка), установленный перед каждым контуром цилиндра, не подлежит обсуждению.
Фильтр
Удаляет частицы и водный конденсат из потока сжатого воздуха. В стандартных фильтрах используются элементы размером 5–40 микрон. Для чувствительных цилиндров (маленького диаметра, с мягкими уплотнениями) рекомендуется использовать коалесцирующий фильтр размером 5 микрон. Заменяйте элементы, когда перепад давления превышает 0,05 МПа или согласно графику производителя (обычно каждые 6 месяцев).
Влажность воздуха при 0,6 МПа и 20°С: до 22 г/м³ . Когда этот воздух расширяется в цилиндре, он может откладывать воду на стенке отверстия, вызывая ржавчину и разбухание уплотнения NBR в течение нескольких недель работы без фильтра.
Регулятор
Устанавливает и поддерживает рабочее давление на выходе независимо от колебаний давления питания. Используйте прецизионный регулятор (точность ±0,01 МПа) для применений, где сила критична. Регуляторы общего назначения поддерживают ±0,05 МПа. Никогда не устанавливайте рабочее давление выше максимального номинального давления баллона — большинство стандартных алюминиевых пневмоцилиндров рассчитаны на давление 1,0 МПа; некоторые компактные типы до 0,7 МПа.
Лубрикатор (дополнительно)
Вводит мелкодисперсный масляный туман в воздушный поток для смазки уплотнений и цилиндра цилиндра. Однако в большинстве современных пневмоцилиндров крупных производителей (SMC, Festo, Parker) используются долговечные уплотнения с предварительной смазкой, и они рассчитаны на работу без лубрикатора. Добавление лубрикатора к таким цилиндрам допустимо, но не обязательно, и исключает возможность работы без лубрикатора. Если используется лубрикатор, стандартным является турбинное масло ISO VG 32 или его эквивалент. Никогда не используйте смазочные материалы консистентного типа в распылительном лубрикаторе.
Рекомендуемый стандарт качества воздуха для пневмоцилиндров
ISO 8573-1:2010 определяет классы качества сжатого воздуха. Для стандартных пневмоцилиндров ISO 8573-1 Класс 5.4.5 обычно достаточно: размер частиц до 40 мкм, точка росы под давлением ниже 7°C, содержание масла ниже 25 мг/м³. Для чистых помещений и баллонов, предназначенных для пищевых продуктов, целевой класс 1.2.1.
Техническое обслуживание пневмоцилиндров: графики, точки проверки и устранение неисправностей
Правильно обслуживаемый цилиндр пневмопривода может обеспечить 50–100 миллионов циклов до капитального ремонта. Заброшенные цилиндры выходят из строя менее чем через 5 миллионов случаев. Разница заключается в систематическом обслуживании и раннем обнаружении неисправностей.
График текущего технического обслуживания
| Интервал | Задача | Критерий приемки |
|---|---|---|
| Ежедневно | Визуальная проверка на наличие утечек воздуха, масляной пленки уплотнения штока и слива конденсата на фильтре. | Отсутствие видимых утечек; тонкая масляная пленка на штоке (если он смазан); слив не полный |
| Еженедельно | Проверьте уровень масла в лубрикаторе FRL; осмотрите стержень на наличие царапин и коррозии | Уровень масла выше минимальной отметки; поверхность стержня гладкая, без питтинга |
| Ежемесячно | Проверьте момент затяжки крепежных деталей; проверить регулировку подушки; очистить внешний стержень дворника | Крепежи с указанным моментом затяжки; отсутствие шума при контакте с металлом в конце хода |
| 6 месяцев | Замените фильтрующий элемент; измерить биение штока циферблатным индикатором; проверить работу датчика | Фильтр element differential pressure under 0.05 MPa; runout under 0.1 mm/100 mm |
| Анnual / 10M cycles | Полная замена комплекта уплотнений; осмотр скважины; смазать уплотнения поршня и штока | Чистота поверхности отверстия Ra ≤ 0,8 мкм; нет очков; все уплотнения заменены штатным комплектом |
Распространенные неисправности и причины
- Утечка воздуха через уплотнение штока: Изношена или надрезана кромка уплотнения штока. Осмотрите поверхность стержня на наличие царапин — даже канавка толщиной 50 микрон приводит к хронической утечке. Замените уплотнение и отполируйте или замените шток.
- Медленное или неустойчивое расширение: Блокировка регулятора потока, загрязнение уплотнения поршня или недостаточное давление питания. Отсоедините от нагрузки и проверьте скорость свободного хода — если она нормальная, проблема связана с нагрузкой или механическим заеданием.
- Цилиндр не втягивается: Неисправен гидрораспределитель (не переключается на втягивающее отверстие), противодавление из-за нагрузки, превышающей силу втягивания, или заклинивший поршень. Сначала проверьте клапан электрически.
- Чрезмерный ударный шум в конце хода: Игла подушки выкручена слишком сильно (чрезмерно открыта). Регулируйте иглу небольшими шагами, пока не прекратится ударный шум. Чрезмерно отрегулированные подушки задерживают воздух и вызывают потерю силы ближе к концу хода.
- Внутренняя утечка (поршень, перепускающий воздух): Изношенное уплотнение поршня. Обнаружение осуществляется путем отключения одного порта от атмосферы: если воздух проходит через другой порт под давлением, это означает, что уплотнение поршня выходит в обход. Требует разборки и замены уплотнителя.
- Коррозия стержня: Влага в подаваемом воздухе в сочетании с отсутствием смазки. Установите коалесцирующий фильтр и проверьте точку росы. Кратковременно: наносите вручную тонкий слой масла VG32 на шток еженедельно, пока проблема с качеством воздуха не будет решена.
Ключевые международные стандарты для цилиндров пневмоприводов
Стандартизация пневматических цилиндров обеспечивает взаимозаменяемость между производителями, упрощает управление запасными частями и определяет минимальные пороговые значения качества. Приведенные ниже стандарты наиболее часто используются в сфере глобальных закупок и проектирования.
ISO 6431
Доминирующий мировой стандарт для пневматических цилиндров с круглым корпусом. Определяет размеры отверстий (8–320 мм), приращение хода, размеры интерфейса (порты, монтажные отверстия, резьба на конце штока) и испытательное давление. Большинство фирменных баллонов Festo, SMC, Parker, Bimba и Aventics соответствуют этому стандарту, что обеспечивает настоящую взаимозаменяемость размеров между брендами.
ISO 15552
Распространяет стандарт ISO 6431 на цилиндры с профильным корпусом (типа рулевой тяги), которые предлагают монтажные принадлежности, взаимозаменяемые у всех соответствующих производителей. Диаметр отверстия 32–320 мм. Наиболее широко используемый стандарт для цилиндров общей промышленной автоматизации во всем мире.
ИСО 21287
Охватывает компактные цилиндры с диаметром отверстия 8–100 мм и уменьшенной общей длиной. Удовлетворяет растущую потребность в компактных приводах в конструкции современных машин без ущерба для взаимозаменяемости.
ИСО 4414
Кодекс практики безопасности для пневматических систем, охватывающий требования к проектированию, установке и техническому обслуживанию всего пневматического оборудования, включая пневмоцилиндры. Требует сброса давления, маркировки безопасного рабочего давления и доступности для обслуживания.
NFPA T3.6.7 (Северная Америка)
Американский эквивалентный стандарт, охватывающий размеры пневматических цилиндров. Цилиндры NFPA имеют немного другие порты и монтажные интерфейсы, чем баллоны ISO, что важно проверять при замене компонентов в машинах, произведенных в Северной Америке.
Снижение затрат на сжатый воздух: энергоэффективность пневмоцилиндровых систем
Сжатый воздух является одним из самых дорогих видов энергии в производстве. По оценкам Министерства энергетики США, на системы сжатого воздуха приходится 24% электроэнергии, вырабатываемой промышленными двигателями в США, и одни только утечки приводят к потере 20–30% мощности компрессора на типичной установке. Оптимизация контуров пневмоцилиндров — это занятие с высокой отдачей.
Практические стратегии снижения энергопотребления
- Отверстие подходящего размера: Цилиндры слишком большого размера тратят воздух в каждом цикле. Цилиндр диаметром 100 мм использует в 4 раза больше воздуха, чем цилиндр диаметром 50 мм за один и тот же ход. Прежде чем задавать большие отверстия, пересчитайте требования к усилию с учетом фактических коэффициентов эффективности.
- Используйте снижение давления при ходе втягивания: Если нагрузка при втягивании ниже нагрузки при выдвижении, подайте на сторону штока пониженное давление с помощью вторичного регулятора. Одно только это может снизить расход воздуха за цикл на 15–25 % во многих системах двойного действия.
- Минимизировать мертвый объем (длина трубки): Каждый метр трубки диаметром 8 мм между клапаном и цилиндром добавляет 50 см3 мертвого объема за цикл. Расположите гидрораспределители как можно ближе к портам цилиндра — в идеале на расстоянии менее 300 мм.
- Систематически проверяйте и устраняйте утечки: Ан ultrasonic leak detector (e.g., Fluke ii900) can locate leaks as small as 0.1 mm diameter at 0.6 MPa. A 1 mm leak at 0.7 MPa wastes approximately 1.4 m³/h of compressed air—at USD 0.02/m³, that is USD 245/year per leak point.
- Рассмотрим схемы воздухосбережения: Некоторые системы клапанных блоков позволяют частично рециркулировать отработанный воздух из хода втягивания в качестве подачи для хода выдвижения, сокращая общий расход воздуха до 30 % в высокоцикловых приложениях (источник: Festo Energy Efficiency in Pneumatic Systems, информационный документ, 2022 г.).
Руководство по покупке цилиндра пневмопривода: что проверить перед заказом
Решения о закупках пневматических цилиндров часто принимаются на основе цены без учета общей стоимости жизненного цикла. Следующий контрольный список охватывает важные технические детали, которые отделяют экономичную спецификацию от головной боли в будущем.
Подтвердите размеры отверстия и хода
После применения коэффициентов эффективности и безопасности убедитесь, что диаметр отверстия и ход соответствуют вашим требованиям к усилию и перемещению. Подтвердите максимальный ход, доступный для конкретного отверстия — для более длинных ходов может потребоваться специальный заказ или вариант с направляющими.
Укажите материал уплотнения
Уплотнения из NBR по умолчанию подходят для большинства применений. Для температур выше 80°C укажите FKM; для контакта с пищевыми продуктами укажите EPDM или PTFE; для сильного холода (ниже −20°C) используйте полиуретан или силикон. Материал уплотнения часто можно изменить во время заказа без каких-либо штрафов за время выполнения заказа со стороны крупных производителей.
Проверьте размер порта и тип резьбы
В цилиндрах ISO 6431 используются метрические порты (M5, G1/8, G1/4, G3/8, G1/2). В цилиндрах NFPA используются порты NPT. Если на вашем предприятии используются существующие системы с трубопроводами NPT, указание неправильного типа резьбы означает, что для каждого фитинга потребуется несоответствующий адаптер — скрытые затраты, которые быстро накапливаются для 50 цилиндров.
Проверьте совместимость датчика
Если вам необходимо определение положения, убедитесь, что на корпусе цилиндра имеется совместимый монтажный паз для переключателя (Т-образный паз, C-образный паз или ленточный зажим) и что выбранный вами датчик (NPN/PNP, 2-проводной/3-проводной, постоянный/переменный ток) соответствует входному модулю ПЛК. Многие задержки при интеграции связаны с несовместимостью разъемов датчика и цилиндра, обнаруженной при установке.
Подтвердите тип подушки
Регулируемые подушки входят в стандартную комплектацию большинства цилиндров ISO диаметром от 32 мм и выше. Цилиндры без амортизации (NC) доступны для очень быстрых применений с коротким ходом, где внешние амортизаторы обеспечивают замедление в конце хода. Укажите NC только в том случае, если вы учли замедление на уровне системы.
Учитывайте стоимость жизненного цикла, а не цену за единицу
Безымянный пневмоцилиндр стоимостью 40% от цены эквивалента SMC или Festo может иметь срок службы уплотнения 2–5 миллионов циклов против 20–50 миллионов для фирменной альтернативы. При использовании с частотой 10 циклов в минуту это означает замену каждые 3–4 месяца, а не каждые 3–5 лет. Прежде чем принимать решение только о цене, учтите стоимость простоя, рабочую силу и наличие запасных частей.
Часто задаваемые вопросы о цилиндрах пневмопривода
В чем разница между пневмоцилиндром и пневмоцилиндром?
Функциональной разницы нет. «Пневматический цилиндр», «пневматический цилиндр» и «цилиндр пневматического привода» относятся к одному и тому же устройству — механическому приводу, приводимому в движение сжатым воздухом. «Пневматический цилиндр» — более формальный инженерный термин; «Воздушный цилиндр» широко используется в контексте промышленного обслуживания и закупок. Оба термина взаимозаменяемы в каталогах производителей SMC, Festo, Parker и других.
Как долго служит воздушный баллон?
Срок службы уплотнений — основного элемента износа — варьируется от 5 миллионов циклов (цилиндры базового класса с плохим качеством воздуха) до 100 миллионов циклов (цилиндры премиум-класса с чистым сухим воздухом и надлежащей смазкой). Ствол и шток рассчитаны на весь срок службы машины при условии отсутствия царапин и коррозии. На практике промышленный воздушный цилиндр в хорошо обслуживаемой системе должен проработать 3–7 лет до замены уплотнения при типичной частоте циклов автоматизации 10–30 циклов в минуту. Источник: Технический каталог Festo Pneumatics, 2023 г.
При каком давлении мне следует эксплуатировать воздушный баллон?
Большинство стандартных пневмоцилиндров рассчитаны на давление 1,0 МПа (145 фунтов на квадратный дюйм). Однако бежать на максимальном рейтинге не оптимально. Наиболее энергоэффективным подходом является установка давления на самом низком уровне, который обеспечивает требуемое усилие с запасом прочности 25% — обычно 0,4–0,6 МПа для большинства применений. Более высокое давление увеличивает затраты на электроэнергию, ускоряет износ уплотнений и повышает уровень шума выхлопных газов без увеличения скорости (скорость контролируется расходом, а не давлением).
Могу ли я использовать пневмоцилиндр без лубрикатора?
Да, для большинства современных цилиндров. Крупные производители (SMC, Festo, Parker) предварительно смазывают свои цилиндры долговечной смазкой и проектируют их для работы без последующего лубрикатора в течение номинального срока службы при условии, что качество воздуха соответствует ISO 8573-1, класс 5 или выше. Если лубрикатор устанавливается после обкатки несмазанного цилиндра, не снимайте его — масляный туман смывает нанесенную на заводе смазку, и цилиндр становится зависимым от постоянной смазки, чтобы предотвратить преждевременный износ уплотнений.
Что заставляет шток пневмоцилиндра медленно выдвигаться?
Наиболее распространенными причинами являются: (1) клапан регулирования расхода на выпускном отверстии (выходном отверстии) закрыт слишком сильно — открывайте его постепенно; (2) давление питания ниже требуемого минимума для нагрузки — проверьте давление в отверстии цилиндра, а не только в FRL; (3) уплотнение поршня изношено и внутри него проходит воздух — проверьте, подав давление при отключенной нагрузке; (4) перегнутая или слишком маленькая подающая трубка ограничивает поток — трубка диаметром 6 мм ограничивает поток свободного воздуха примерно до 50 л/мин при давлении 0,6 МПа, что недостаточно для цилиндров большого диаметра на высоких скоростях.
Что такое пневмоцилиндр двойного и одностороннего действия?
Пневматический цилиндр двойного действия использует сжатый воздух для приведения в движение поршня как в направлении выдвижения, так и втягивания, обеспечивая полностью контролируемое усилие в обоих направлениях с помощью двух воздушных отверстий. Цилиндр одностороннего действия использует воздух только в одном направлении (обычно выдвигается) и полагается на возвратную пружину или силу тяжести в противоположном направлении. Цилиндры одностороннего действия проще устанавливать по вертикали (один канал), но они теряют часть хода в пространстве пружины и не обеспечивают контролируемой силы втягивания. Цилиндры двустороннего действия являются стандартным выбором для большинства приложений автоматизации.
Как предотвратить вращение пневмоцилиндра?
Стандартные цилиндры с круглым корпусом не имеют на штоке противовращательного элемента. Если вращение стержня является проблемой, решения следующие: (1) используйте внешнюю направляющую или узел направляющей тяги; (2) указать направляющий цилиндр (двухстержневой или профильный со встроенной направляющей); (3) добавьте приспособление для предотвращения вращения (обычно плоскую шпонку или стопорное кольцо, подходящее к резьбе цилиндра). Серии CQ2 от SMC и ADN от Festo предлагают дополнительные версии с защитой от вращения без полной модернизации направляющего цилиндра.
Можно ли контролировать положение остановки пневмоцилиндра в середине хода?
Стандартные пневмоцилиндры представляют собой двухточечные устройства — они надежно останавливаются только в крайних упорах. Остановка в середине хода с помощью пневматического цилиндра возможна с помощью 3-позиционного распределительного клапана с центральным закрытием или центральным выпуском, но положение не повторяется из-за сжимаемости воздуха. Для повторяемого позиционирования в середине хода отраслевым стандартом является использование либо (а) электрического линейного привода, (б) сервопневматической системы с пропорциональным клапаном и обратной связью по линейному положению (с точностью до ±0,1 мм), либо (в) стопорной трубки с фиксированным положением внутри цилиндра для определения второго положения остановки.
Каков максимальный ход поршня стандартного пневмоцилиндра?
Стандартные пневматические цилиндры по каталогу обычно доступны с ходом поршня до 1000–2000 мм от основных производителей. Кроме того, бесштоковые цилиндры расширяют практический диапазон хода до 5000–6000 мм (а в нестандартных версиях и еще больше). Для очень длинных ходов с обычными штоковыми цилиндрами анализ потери устойчивости штока (формула Эйлера) является обязательным — длинный тонкий шток под сжимающей нагрузкой выгнется до того, как будет достигнута номинальная сила цилиндра, а безопасная нагрузка быстро падает с увеличением длины хода.
Как выбрать между пневмоцилиндром с круглым корпусом и пневмоцилиндром с профильным корпусом (тягой)?
Цилиндры с круглым корпусом (ISO 6431) компактны, легки и имеют простую внешнюю поверхность, что идеально подходит для монтажа в ограниченном пространстве и для общего применения, когда количество аксессуаров для монтажа датчиков ограничено. Цилиндры с профильным корпусом (ISO 15552 / рулевая тяга) имеют Т-образный профиль со всех четырех сторон для удобного монтажа аксессуаров (датчиков, кронштейнов, запорных клапанов), полный набор монтажных кронштейнов, соответствующих стандарту ISO, и, как правило, их легче обслуживать. Для большинства задач промышленной автоматизации общего назначения с диаметром отверстия 32 мм и более цилиндр с профильным корпусом является практичным выбором по умолчанию благодаря экосистеме аксессуаров.
