Что за NFPA Воздушный цилиндр На самом деле означает

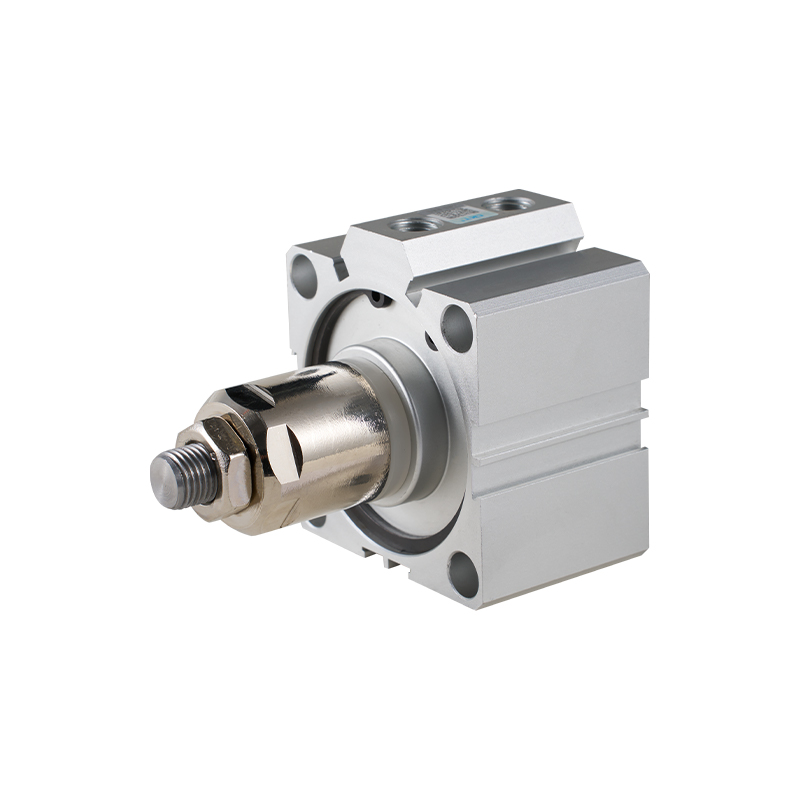

Ан Воздушный цилиндр NFPA представляет собой пневматический цилиндр, изготовленный в соответствии со стандартами взаимозаменяемости размеров, первоначально установленными Национальной ассоциацией гидроэнергетики, включая диаметр отверстия, диаметр штока, расположение монтажных отверстий, расположение портов и длину хода. Прямой ответ для тех, кто сравнивает поставщиков: если цилиндр имеет маркировку NFPA, его монтажная площадка и резьба штока будут соответствовать блоку NFPA другого производителя с тем же отверстием и типом крепления, даже если конструкция внутреннего уплотнения, материал трубки или конструкция поршня различаются у разных марок. Вот почему баллоны NFPA также называются «сменными баллонами» в каталогах Parker, Fabco-Air, Yates, Numatics, AVENTICS и Airtac.
Практическая ценность проявляется при ремонте оборудования, а не при проектировании новой машины. Группе технического обслуживания, заменяющей изношенный цилиндр на конвейерной линии, не нужно перепроектировать монтажный кронштейн или повторно обрабатывать отверстие под шплинт; сменный блок той же спецификации NFPA вкручивается прямо. Размеры отверстий обычно варьируются от 1-1/2 дюйма до 14 дюймов. в стандартных каталогах, с отверстиями большего диаметра, доступными по запросу от нескольких производителей, а длина хода обычно достигает 99 дюймов, прежде чем применяются специальные инструменты и цены, согласованные с заводом.
Стоит заранее разобраться в путанице в названиях: в мире цилиндров и гидравлической энергетики аббревиатура NFPA относится к Национальная ассоциация гидроэнергетики , орган по стандартизации, ориентированный на размеры гидравлических и пневматических компонентов. Это не имеет отношения к организации пожарной безопасности, в которой используются те же три буквы. Любой, кто ищет номера деталей цилиндров, каталоги или таблицы взаимозаменяемости, работает с определением гидравлической силы, и путаница этих двух слов может привести к потере времени на поиск неправильной технической документации.
Стандартные стили монтажа, которые покупатели фактически сравнивают
Стиль монтажа является самой запутанной характеристикой при выборе цилиндров, поскольку два цилиндра с одинаковым диаметром цилиндра и ходом могут быть физически несовместимы, если крепление различается. NFPA определяет примерно два десятка конфигураций монтажа, но большинство промышленных покупателей на практике указывают только пять или шесть из них.
| Код | Описание монтажа | Типичный случай использования |
|---|---|---|
| MX0 | Базовый цилиндр, без крепления | Изготовленные на заказ кронштейны, интеграция OEM |
| МП1/МП2 | Фиксированная или съемная скоба | Поворотные грузы, подъемные рычаги |
| МФ1/МФ2 | Прямоугольный фланец, головка или колпачок | Жесткий встроенный монтаж |
| МТ1/МТ2/МТ4 | Крепление цапфы (голова, колпачок или середина) | Вращательные или качающиеся приложения |
| МС1/МС2 | Анgle mount or side lug | Монтаж на панели в условиях ограниченного пространства |
| MS4 | Нижняя резьба, монтаж заподлицо | Утопленная установка под настилом или рамой. |
| МХ1/МХ2/МХ3 | Удлиненные рулевые тяги, один или оба конца | Многоточечное крепление приспособления |
В опубликованном каталоге NFPA компании Fabco-Air перечислена 21 стандартная монтажная конфигурация, доступная для всего диапазона отверстий, что отражает ту же структуру кодов, которая используется во всей отрасли. 1 . Если в спецификации покупки указано только «цилиндр NFPA» без кода крепления, всегда спрашивайте полную информацию о номере детали перед заказом замены, поскольку код крепления находится рядом с отверстием, ходом и типом штока в одной и той же строке номера взаимозаменяемой детали.
Второй уровень путаницы возникает из-за перекрестного наименования брендов: съемная вилка «MP2» одного поставщика может иметь другую маркировку в другом каталоге, даже если расстояние между отверстиями и диаметр штифта точно совпадают. Самый безопасный метод проверки — это физическое измерение расстояния между центрами монтажных отверстий и диаметра отверстия штифта по распечатанной таблице размеров NFPA, а не полагаться только на кодовое название стиля.
Логика диаметра отверстия и штока
Размер отверстия в соответствии с конвенцией NFPA имеет фиксированные приращения: 1-1/2, 2, 2-1/2, 3-1/4, 4, 5, 6, 7, 8 дюймов и выше, при этом некоторые линейки продуктов большого диаметра расширяются по специальному заказу. Диаметр стержня также не является произвольным: стандартный стержень имеет размер примерно от четверти до одной трети диаметра отверстия для типичных толкающих нагрузок, в то время как существуют варианты стержня увеличенного размера для применений с боковой нагрузкой или повышенным риском потери устойчивости колонны.
Длина хода и допуск
Стандартный допуск хода в большинстве каталогов NFPA составляет плюс-минус 1/16 дюйма , с более жесткими допусками для точного позиционирования. Документация по цилиндру AVENTICS NFPA подтверждает, что ход поршня обеспечивается с точностью до 1/8 дюйма в качестве базового производственного стандарта, при этом более близкие допуски хода указываются по запросу. 2 .
Номера стилей наконечников стержней
Концы стержней пронумерованы отдельно от способа крепления. Стиль 1 — стандартная наружная резьба с посадкой класса КК; стиль 2 — дополнительная внешняя резьба CC; модели 3 и 8 закрывают концы штоков с внутренней резьбой для штоков стандартного и увеличенного диаметра; В стилях 6 и 7 применяются одинаковые варианты наружной резьбы для стержней увеличенного размера. Соответствующий стиль наконечника стержня имеет такое же большое значение, как и диаметр отверстия при поиске замены, поскольку охватывающий конец стержня не может заменить охватываемый без соединительного переходника.
Детали конструкции, которые отличают прочные агрегаты от дешевых
Два цилиндра могут иметь один и тот же шаблон номера детали NFPA, но при этом работать совершенно по-разному в течение срока службы. Детали конструкции, которые стоит проверить перед покупкой, включают в себя:
- Отделка трубки — Хонингование отверстия до 12 микродюймов или более снижает износ уплотнений; хромированное отверстие повышает устойчивость к коррозии и снижает трение во влажных или промывочных установках.
- Материал головки и крышки — цельный алюминиевый стержень, анодированный в черный цвет, устойчив к коррозии лучше, чем литой алюминий, при эксплуатации на открытом воздухе или при промывке; В некоторых линиях большого диаметра используются трубки из анодированного алюминия с твердым покрытием, обеспечивающие чрезвычайную твердость поверхности.
- Предел текучести рулевой тяги. Промышленные каталоги обычно оценивают рулевые тяги в Минимальный выход 100 000 фунтов на квадратный дюйм , который влияет на то, какую циклическую нагрузку выдерживает цилиндр до растяжения штока или усталости суставов.
- Тип уплотнения поршня — уплотнения U-образной формы являются стандартными для общего режима работы; Уплотнения из витона или смеси ПТФЭ расширяют диапазон рабочих температур и химическую стойкость.
- Амортизация — регулируемые игольчатые подушки на одном или обоих концах поглощают удары в конце хода, продлевая срок службы уплотнений и подшипников на быстродействующем оборудовании.
- Смазка. Заводская предварительная смазка синтетической смазкой, содержащей микроскопические частицы ПТФЭ, снижает трение отрыва и увеличивает интервалы между повторной смазкой вручную.
- Обработка портов. Улучшенная геометрия портов и сглаженные пути потока уменьшают турбулентность в цилиндре и выходе из него, что может заметно улучшить скорость цикла на быстродействующем оборудовании.
Yates Industries отмечает, что ее пневмоцилиндры NFPA, предназначенные для работы в заводских условиях, разработаны специально для экстремальных условий эксплуатации, а не для легкого настольного использования, что является полезным отличием, когда в технических характеристиках просто указано «тяжелый режим», не определяя, что это означает. 3 . Цилиндр, предназначенный для периодического срабатывания с малым циклом, и цилиндр, предназначенный для непрерывной работы на высокой скорости, могут иметь одинаковый номинальный диаметр и ход, при этом сильно различаясь по толщине стенки трубки, длине подшипника и составу уплотнения.
Конфигурация портов и типы потоков
Несоответствие резьбы порта является одной из наиболее частых причин, по которой казалось бы правильный сменный цилиндр не может быть установлен правильно. Большинство пневматических цилиндров NFPA поставляются с Коническая резьба NPTF DrySeal в качестве стандартного соединения портов, порты с уплотнительным кольцом с прямой резьбой SAE предлагаются в качестве опции для многих линеек продуктов. 2 .
| Тип резьбы | Метод уплотнения | Примечания |
|---|---|---|
| NPTF (сухое уплотнение) | Деформация резьбы, нет отдельного уплотнения | Стандартно для большинства пневматических портов NFPA. |
| SAE уплотнительное кольцо | Уплотнительное кольцо на прямой резьбе | Предпочтительно для гидравлических систем, требующих критических утечек. |
| БСПП/БСПТ | Шайба или уплотнение с конической резьбой | Общее для оборудования, изготовленного по европейским или экспортным спецификациям. |
| Метрическая прямая резьба | Уплотнительное кольцо | Встречается на цилиндрах, предназначенных для машин метрического исполнения. |
Частая путаница связана с номинальным размером резьбы и фактическим наружным диаметром: фитинги NPTF, BSPT или BSPP диаметром 1/4 дюйма не имеют диаметра резьбы 1/4 дюйма, поскольку номинальный размер относится к приблизительному внутреннему отверстию трубы, а не к физическому размеру резьбы. 4 . Технические специалисты, которые полагают, что номинальный размер равен размеру штангенциркуля, часто неправильно определяют резьбу порта, поэтому измеритель шага резьбы остается надежным способом подтверждения совместимости перед заказом фитингов или переходников.
Диапазоны давления и температуры, которые необходимо подтвердить перед заказом
250 фунтов на квадратный дюйм
Типичное максимальное рабочее давление для стандартных пневматических цилиндров NFPA
от -65F до 200F
Общий стандартный диапазон температур уплотнений с соединениями Buna-N
от -15F до 400F
Расширенный ассортимент доступен с пакетами уплотнений из витона или высокотемпературных уплотнений.
Эти цифры взяты из опубликованных спецификаций каталогов различных производителей цилиндров NFPA, и их всегда следует сверять с конкретным отверстием, составом уплотнения и рабочим циклом конкретной рассматриваемой модели, поскольку условия окружающей среды и частота циклов сдвигают практический диапазон безопасной эксплуатации. 2 3 . Гидравлические версии, построенные на одной и той же платформе рулевой тяги NFPA, имеют гораздо более высокие оценки: в некоторых каталогах указаны номинальные значения давления до 1000 фунтов на квадратный дюйм или более для гидравлических вариантов со стальными трубками, поэтому номинальное давление никогда не следует предполагать только на основе размера отверстия без подтверждения, является ли устройство пневматической или гидравлической версией линии. 9 .
Где на заводе появляются воздушные цилиндры NFPA
Взаимозаменяемость, которая определяет баллоны NFPA, делает их выбором по умолчанию в тех случаях, когда стоимость простоя превышает разницу в цене между стандартным и патентованным баллоном.
| Промышленность | Приложение | Приоритетная спецификация |
|---|---|---|
| Обработка материалов | Конвейерные отклонители, толкатели, ворота | Высокая скорость цикла, амортизация |
| Изготовление металла | Зажимные приспособления, подачи прессов | Боковая нагрузка, прочность рулевой тяги |
| Упаковка | Монтажники коробов, станции запечатывания | Повторяемый допуск на ход |
| Пищевая промышленность | Срабатывание, рассчитанное на промывку | Коррозионностойкие трубка и стержень |
| Мобильное и мельничное оборудование | Тяжелое циклическое срабатывание | Толщина прокатной трубы |
| Сборка автомобилей | Зажим приспособления, передача детали | Повторяемость, минимальное время простоя на техническое обслуживание |
| Сельскохозяйственная техника | Приведение в действие ворот и клапанов | Коррозионная стойкость, широкий температурный допуск |
Общей чертой всех этих настроек является то, что цилиндр редко выходит из строя сам по себе; он выходит из строя из-за несоответствия рабочей среды и уплотнительного состава или из-за попадания загрязнений через нефильтрованный воздуховод. Соответствие реальному рабочему циклу приложения, а не только его номинальному требованию к усилию, определяет, прослужит ли цилиндр два года или десять.
Практическая последовательность отбора команд по снабжению
- Подтвердите диаметр цилиндра и ход поршня по существующей опорной поверхности, а не только по паспортной табличке, поскольку на изношенных цилиндрах иногда имеются несовпадающие метки замены, оставшиеся после предыдущего ремонта.
- Точно соблюдайте монтажный код — оригинал с креплением на вилке нельзя заменить на замену с фланцевым креплением без новых кронштейнов.
- Проверьте тип резьбы порта: NPT, метрическая или BSPP не взаимозаменяемы без адаптеров, а системы смешивания резьб на линии под давлением являются распространенным источником медленных утечек.
- Проверьте состав герметика на соответствие рабочей температуре и любым промывочным химикатам, присутствующим в окружающей среде.
- Принимайте решение о необходимости амортизации на основе фактической скорости цикла, а не выбирайте по умолчанию самый дешевый вариант без амортизации.
- Сравните тип конца стержня (штекерный или женский, стандартный или увеличенного размера) с уже установленной скобой, муфтой или проушиной стержня.
- Запросите полный номер сменной детали, чтобы в будущем заказ на замену не требовал повторного измерения устройства с нуля.
Факторы затрат, выходящие за рамки цены за единицу продукции
Цена баллона NFPA редко отражает его полное влияние на стоимость в течение срока службы. Несколько факторов меняют реальное сравнение затрат между двумя, казалось бы, похожими предложениями:
| Фактор | Почему это важно |
|---|---|
| Наличие комплекта уплотнений | Конструкция, допускающая обслуживание на месте, позволяет избежать полной замены при следующем выходе из строя уплотнения. |
| Срок изготовления нестандартных отверстий | Нестандартные ходы поршней или отверстия увеличенного размера могут продлить срок поставки на несколько недель, увеличивая время простоя. |
| Совместимость с кронштейнами | Несовпадающий код крепления увеличивает трудозатраты на изготовление, не указанные в счете за цилиндр. |
| Класс грузового транспорта для крупнокалиберных агрегатов | Цилиндры большого диаметра или длинноходовые могут перевозиться как негабаритный груз по более высокой ставке. |
| Объем гарантии | Некоторые производители исключают из гарантии износ уплотнений; другие охватывают полный период рабочего цикла |
Правила технического обслуживания, которые продлевают срок службы цилиндра
Большинство преждевременных отказов пневмоцилиндров происходит по трем причинам: загрязненная подача воздуха, несоосность конца штока и разрушение уплотнения из-за неконтролируемых колебаний температуры. Простая процедура обслуживания позволяет решить все три проблемы без использования специальных инструментов.
- Осматривайте и сливайте влагу из фильтра воздушной линии по фиксированному графику, а не дожидайтесь появления видимых изъязвлений на стержне.
- Проверяйте соосность стержня с помощью линейки после любой доработки кронштейна или приспособления, поскольку даже незначительное смещение ускоряет износ втулки стержня.
- Повторно смажьте смазкой типа, указанного производителем; смешивание несовместимых смазочных материалов может со временем размягчить материал уплотнения.
- Цикл регистрации рассчитан на часто используемые цилиндры, поэтому замена уплотнений происходит через предсказуемые интервалы, а не как аварийный ремонт.
- Протирайте открытые поверхности штока при переключении передач на пыльных линиях, поскольку абразивные частицы, попадающие во втулку штока, являются основной причиной образования задиров на хроме штока.
- Подтяните монтажные детали после первой недели эксплуатации вновь установленного цилиндра, поскольку первоначальная вибрация может ослабить крепежные детали до того, как они сядут полностью.
Устранение распространенных проблем с цилиндрами
| Симптом | Вероятная причина | Первый ответ |
|---|---|---|
| Медленная или неустойчивая скорость хода | Ограниченная подача воздуха или изношенное уплотнение поршня. | Проверьте давление в линии на отверстии цилиндра, проверьте уплотнение на предмет износа. |
| Утечка воздуха на конце штока | Изношенное уплотнение штока или поверхность штока с насечками. | Осмотрите шток на наличие задиров, замените комплект уплотнений штока. |
| Цилиндр не втягивается полностью | Несоосность или механическое заедание | Проверьте соосность с помощью линейки, осмотрите монтажный кронштейн. |
| Чрезмерное воздействие в конце хода | Амортизация не отрегулирована или отсутствует | Отрегулируйте игольчатый клапан подушки, подтвердите модель, оснащенную подушкой. |
| Видимые изъязвления или ржавчина на штоке | Влага в приточном воздухе | Осмотр и обслуживание воздушного фильтра и осушителя. |
Глоссарий ключевых терминов, касающихся баллонов NFPA
Отверстие
Внутренний диаметр трубки цилиндра, определяющий выходную силу при заданном давлении.
Инсульт
Общий линейный путь перемещения штока поршня от полностью втянутого до полностью выдвинутого положения.
Амортизация
Ан adjustable deceleration feature near the end of stroke that reduces mechanical shock on the head or cap.
Стяжная тяга
Стальной стержень с резьбой, который скрепляет головку, трубку и крышку в классической конструкции цилиндра NFPA.
цапфа
Поворотное крепление, расположенное на корпусе цилиндра, а не на конце штока, используемое для качающихся или вращающихся грузов.
Размер обмена
Набор размеров — диаметр цилиндра, ход поршня, крепление и отверстие — которые должны соответствовать цилиндру одного производителя, чтобы заменить цилиндр другого.
NFPA и стандарты ISO на баллоны: в чем на самом деле разница
| Фактор | Стиль рулевой тяги NFPA | Тип ISO с круглым корпусом |
|---|---|---|
| Рынок происхождения | Североамериканский промышленный стандарт | Европейский и мировой стандарт (ISO 15552/ISO 6432) |
| Строительство | Стяжная тягаs clamp head and cap to tube | Трубка часто имеет резьбу или обжимается непосредственно на торцевых крышках. |
| Типичный диапазон отверстий | От 1-1/2 до 14 дюймов и больше | Серия диаметров отверстий в миллиметрах, обычно от 12 до 320 мм. |
| Ремонтопригодность | Возможность обслуживания на месте, уплотнения заменяются на месте | Зависит от конструкции, некоторые модели являются герметичными. |
| Общий регион использования | США, Канада, Мексика | Европа, Азия и глобально стандартизированные OEM-линии |
| Соглашение о потоке порта | Стандарт NPTF, опционально SAE | Метрическая прямая резьба or BSPP common |
Ни один из стандартов не является универсальным «лучшим» — правильный выбор зависит от того, для чего изначально проектировалось окружающее оборудование. Смешивание стандартов на одной машине возможно с помощью адаптеров, но это увеличивает вероятность утечки, и этого следует избегать, когда доступна замена того же стандарта.
Часто задаваемые вопросы
Требуется ли для установки пневмоцилиндра NFPA специальная сертификация?
На сам баллон не распространяется никакая специальная сертификация. Соответствующие соображения включают соответствие номинального давления, резьбы порта и стиля монтажа существующей системе, а также соблюдение указаний производителя оборудования по моменту установки и выравниванию.
Могу ли я заменить фирменный баллон на сменный баллон NFPA?
Только если оригинал уже был построен по размерам NFPA. В некоторых OEM-оборудовании используются оригинальные длины монтажа или хода, поэтому перед заказом стоит измерить диаметр отверстия, ход, тип крепления и расположение порта по опубликованной таблице размеров NFPA.
В чем разница между цилиндрами NFPA одностороннего и двустороннего действия?
Цилиндры одностороннего действия используют давление воздуха для движения в одном направлении и пружину или силу тяжести для возврата; Цилиндры двойного действия используют давление воздуха в обоих направлениях, обеспечивая контролируемую силу и скорость как при выдвижении, так и при втягивании. Двойного действия — более распространенная конфигурация в промышленных каталогах NFPA.
Как долго обычно служат воздушные баллоны NFPA?
Срок службы в значительной степени зависит от частоты циклов, контроля загрязнения и выравнивания нагрузки, а не от фиксированного количества лет. Ухоженные цилиндры в чистых, правильно отрегулированных установках обычно выполняют миллионы циклов, прежде чем потребуется замена уплотнения, в то время как плохо фильтрованная подача воздуха или штоки с боковой нагрузкой могут значительно сократить этот срок службы.
Доступны ли диаметры отверстий большего размера, чем стандартный каталог?
Да. Большинство производителей указывают стандартный ассортимент в каталоге, но по запросу могут указать больший размер отверстия или нестандартную длину хода, особенно для станков или тяжелых производств.
В чем разница между тандемным цилиндром и стандартным цилиндром NFPA?
Тандемный цилиндр соединяет два поршневых узла в одном удлиненном корпусе, поэтому их силы складываются, что полезно там, где диаметр отверстия не может быть увеличен из-за ограничений пространства, но требуется более высокая выходная сила. В стандартном цилиндре NFPA используется один поршень в одном отверстии.
Можно ли использовать гидравлическую жидкость в цилиндре, рассчитанном на работу с пневматикой?
Пневматические и гидравлические версии на одной и той же платформе NFPA часто имеют одинаковые внешние размеры, но различаются внутри по составу уплотнений и номинальному давлению, поэтому они не взаимозаменяемы просто потому, что выглядят одинаково. Всегда проверяйте, на какую текучую среду рассчитана конкретная модель, прежде чем заменять одну на другую.
Как рассчитывается выходная сила цилиндра по размеру отверстия?
Выходная сила равна рабочему давлению, умноженному на эффективную площадь поршня, поэтому больший диаметр цилиндра создает большую силу при том же давлении воздуха. Вот почему выбор отверстия, а не только давление, обычно является первой переменной, регулируемой, когда машине требуется большее усилие срабатывания.
