Что такое воздушный цилиндр? Типы, использование и как они работают

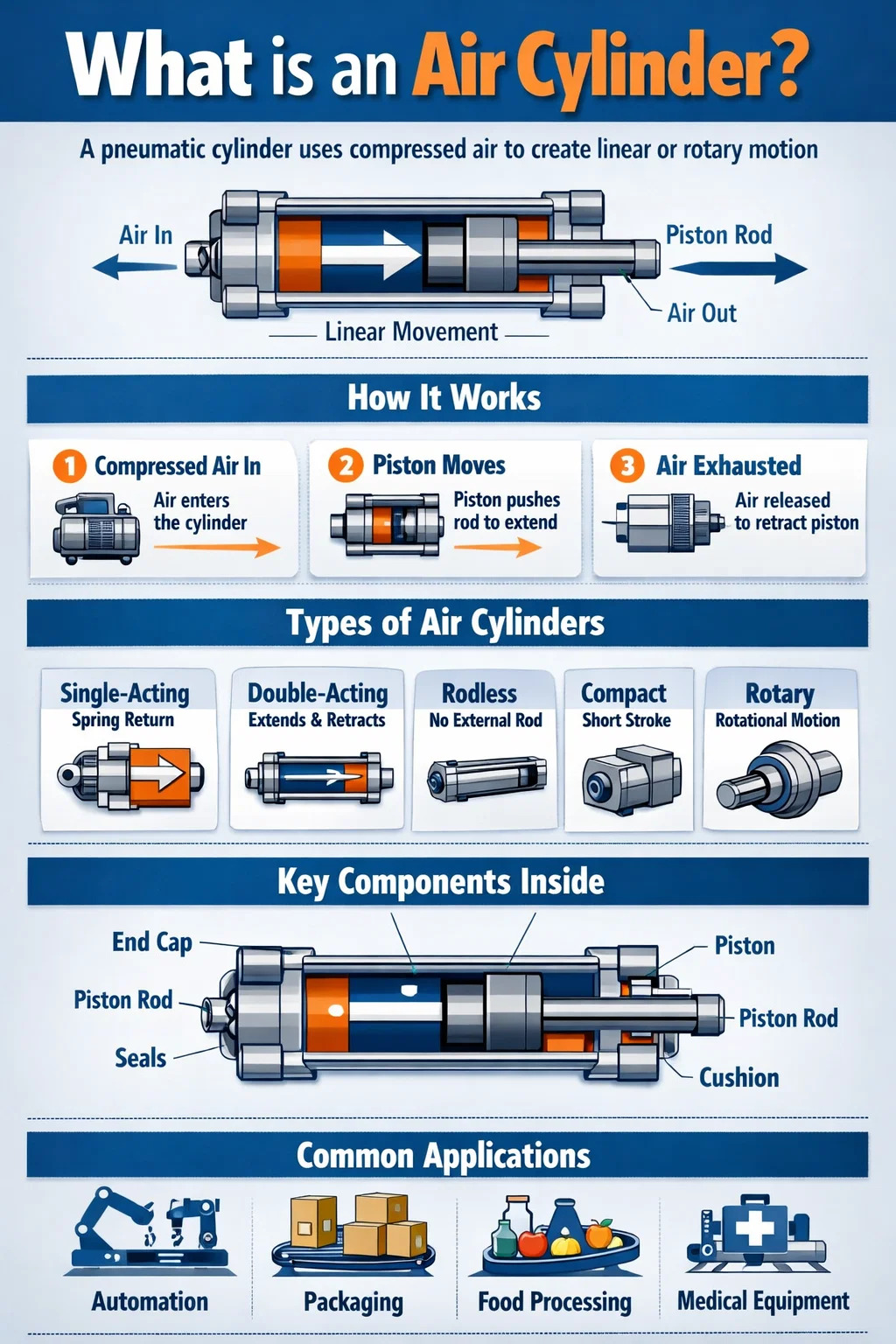

Что такое воздушный цилиндр?

Ан воздушный цилиндр — также называемый пневматическим цилиндром — представляет собой механическое устройство, которое использует сжатый воздух для создания линейного или вращательного движения и силы. Он преобразует потенциальную энергию, хранящуюся в сжатом воздухе, в контролируемую механическую работу. Проще говоря: вы вталкиваете сжатый воздух, и цилиндр толкает что-то — зажим, пресс, клапан, дверь — с точным, повторяемым усилием.

Пневматические цилиндры являются одними из наиболее широко используемых приводов в промышленной автоматизации. Они появляются на сборочных линиях, в упаковочном оборудовании, автомобилестроении, пищевой промышленности, медицинском оборудовании и бесчисленном множестве других систем. Их популярность обусловлена ​​сочетанием простоты, низкой стоимости, высокой скорости и чистоты по сравнению с гидравлическими альтернативами.

Стандартный пневмоцилиндр состоит из цилиндрического цилиндра, поршня, штока поршня, торцевых крышек, уплотнений и отверстий для входа и выхода воздуха. Когда сжатый воздух — обычно при От 60 до 120 фунтов на квадратный дюйм (от 4 до 8 бар) в большинстве промышленных установок — входит в поршень с одной стороны, создает перепад давления, который приводит в движение поршень и прикрепленный к нему шток в одном направлении. Выпуск или перенаправление воздуха меняет или убирает движение.

Этот фундаментальный механизм оставался практически неизменным на протяжении более столетия, однако современное производство усовершенствовало воздушные цилиндры, чтобы они могли работать с допусками, измеряемыми в микрометрах, а срок службы циклов превышает 20 миллионов ударов , а время отклика составляет несколько миллисекунд.

Как работает воздушный цилиндр: основная механика

Понимание того, как работает пневматический цилиндр, требует одновременного рассмотрения давления, площади и силы. Выходная сила, создаваемая цилиндром, определяется по простой формуле:

Сила (F) = Давление (P) × Площадь (A)

Например, цилиндр с диаметром отверстия 50 мм имеет площадь поршня примерно 19,6 см². При давлении питания 6 бар (87 фунтов на квадратный дюйм) он создает теоретическую толкающую силу примерно 1178 Ньютонов (около 265 фунтов силы) . Реальная сила немного меньше из-за трения и сопротивления уплотнения, обычно около 80–90% от теоретического значения.

Пошаговая операция

1. Компрессор генерирует и хранит сжатый воздух в резервуаре-резервуаре.
2. Распределительный клапан (обычно клапан 4/2 или 5/2) направляет воздух в соответствующее отверстие на цилиндре.
3. Сжатый воздух поступает в камеру цилиндра и прижимается к поверхности поршня.
4. Поршень движется, выталкивая шток наружу (ход выдвижения).
5. Клапан переключается, направляя воздух на противоположную сторону и выпуская воздух из первой камеры.
6. Поршень возвращается в исходное положение.

Скорость контролируется клапанами управления потоком (также называемыми игольчатыми клапанами или дроссельными клапанами), которые ограничивают скорость входа или выхода воздуха из камеры цилиндра. Функции амортизации, встроенные в торцевые крышки, замедляют движение поршня ближе к концу хода, чтобы предотвратить повреждение от удара, что важно учитывать при больших нагрузках или длинных ходах.

Типы воздушных баллонов и их различия

Не все пневматические цилиндры одинаковы. Тип, выбранный для любого применения, зависит от требуемого движения, доступного пространства, характеристик нагрузки и условий окружающей среды. Вот наиболее часто используемые категории:

Цилиндры одностороннего действия

Цилиндр одностороннего действия использует сжатый воздух для перемещения поршня только в одном направлении. Возвратное движение осуществляется внутренней пружиной или внешней нагрузкой (например, силой тяжести). Эти цилиндры имеют только одно отверстие для воздуха. Они проще, используют меньше воздуха за цикл и идеально подходят для зажима, штамповки и удержания, где рабочая сила необходима только в одном направлении. Размеры обычного отверстия варьируются от от 8 мм до 100 мм , с длиной хода обычно до 200 мм из-за ограничений пружины.

Цилиндры двустороннего действия

Наиболее широко используемый тип в промышленной автоматизации. Цилиндр двойного действия использует сжатый воздух как для хода выдвижения, так и для втягивания. Два воздушных канала — по одному на каждой стороне поршня — позволяют независимо контролировать каждое направление. Это обеспечивает приводную силу в обоих направлениях, что делает его пригодным для толкания, вытягивания, подъема, нажатия и любых задач, требующих активного управления обратным ходом. Размеры отверстий могут варьироваться от от 6 мм до более 500 мм , а в специализированных конструкциях ходы могут достигать нескольких метров.

Бесштоковые цилиндры

Вместо обычного поршневого штока, выступающего с одного конца, бесштоковый цилиндр передает движение через механическую или магнитную муфту вдоль внешней части цилиндра цилиндра. Эта конструкция требует примерно половина монтажной длины обычного цилиндра с тем же ходом, что делает его ценным в ограниченном пространстве. Бесштоковые цилиндры широко распространены в системах захвата и размещения, портальной автоматизации и направляющих столах.

Компактные и короткоходовые цилиндры

Их также называют плоскими цилиндрами или блинными цилиндрами. Они рассчитаны на очень короткие ходы — часто от 1 мм до 50 мм — в ограниченном пространстве. Их низкопрофильный форм-фактор делает их фаворитами в производстве электроники, работе с печатными платами и сборке медицинского оборудования, где пространство имеет большое значение.

Поворотные приводы

В то время как большинство людей ассоциируют воздушные цилиндры с линейным движением, поворотные пневматические приводы преобразуют сжатый воздух в угловое движение. Они используются для вращения клапанов, позиционирования деталей или привода индексных таблиц. Общие углы поворота: 90°, 180° и 270° , хотя существуют и версии с непрерывным вращением.

Тандемные цилиндры

Два цилиндра, соединенные последовательно, имеют один и тот же шток. Эта конфигурация примерно удваивает выходное усилие без увеличения диаметра отверстия — полезно, когда требуется большое усилие, но установочный диаметр ограничен.

Многопозиционные цилиндры

Стандартные цилиндры имеют два положения: полностью выдвинутое и полностью втянутое. Многопозиционные (или многоступенчатые) цилиндры объединяют два или более цилиндров для достижения трех или четырех отдельных положений вдоль хода поршня. Это полезно для индексации, позиционирования детали и операций сборки, требующих нескольких точек остановки без сервоуправления.

Ключевые компоненты внутри пневматического цилиндра

Каждый пневмоцилиндр, независимо от его типа и размера, состоит из нескольких важных компонентов. Понимание этих деталей помогает при выборе, обслуживании или устранении неисправностей цилиндра в полевых условиях.

• Ствол (цилиндрическая трубка): Основной корпус, содержащий поршень и направляющий его перемещение. Обычно изготавливаются из трубок из алюминиевого сплава, нержавеющей стали или углеродистой стали с прецизионно отшлифованной внутренней поверхностью. Шероховатость поверхности обычно поддерживается на уровне Ra 0,4–0,8 мкм, чтобы минимизировать износ уплотнения.
• Поршень: Дискообразный компонент, разделяющий две воздушные камеры внутри ствола. Он преобразует пневматическое давление в механическую силу, действующую на стержень. Поршни имеют уплотнительные кольца или манжетные уплотнения для предотвращения утечки воздуха между камерами.
• Поршневой шток: Стальной вал с прецизионной шлифовкой (часто хромированный или анодированный), прикрепленный к поршню и проходящий через одну или обе торцевые крышки. Диаметр стержня подбирается так, чтобы противостоять короблению под действием сжимающей нагрузки - обычно с использованием формулы Эйлера для продольного изгиба колонны для более длинных ходов.
• Торцевые заглушки (головка и крышка): Закройте два конца ствола. Торцевая крышка (головка) со стороны штока содержит уплотнение штока и грязесъемное уплотнение. Торцевая крышка (колпак) с глухой стороны может включать в себя амортизирующие клапаны и воздушные отверстия.
• Уплотнения: Пожалуй, наиболее критичные в обслуживании компоненты. Уплотнения поршня предотвращают утечку через камеру; уплотнения штока предотвращают внешние утечки; Грязесъемные уплотнения (также называемые скребковыми уплотнениями) исключают попадание пыли и загрязнений. Обычные материалы уплотнений включают NBR (нитрил), полиуретан, PTFE и витон — каждый из них подходит для различных температурных диапазонов и сред.
• Подушки клапанов: Регулируемые игольчатые клапаны, встроенные в торцевые крышки, удерживают небольшой воздушный карман перед поршнем в конце хода, постепенно замедляя его. Без амортизации цилиндры, работающие на высоких скоростях с большими нагрузками, могут создавать ударные силы, превышающие 10 кН , вызывая преждевременный износ или повреждение конструкции.
• Подшипник штока (втулка): Опорная поверхность с низким коэффициентом трения в крышке головки, которая направляет стержень и поглощает боковые нагрузки. Часто изготавливаются из спеченной бронзы или самосмазывающегося полимера типа IGUS.
• Датчики положения/магнитные переключатели: Многие цилиндры имеют внешнюю канавку для установки герконов или датчиков Холла, которые обнаруживают магнит, встроенный в поршень. Они обеспечивают обратную связь по положению — сигналы полностью выдвинутого или полностью втянутого положения — без какого-либо проникновения в корпус цилиндра.

Ключевые характеристики, которые следует учитывать при выборе пневмоцилиндра

Выбор подходящего пневматического цилиндра для конкретного применения требует больше нюансов, чем кажется на первый взгляд. Неправильная спецификация может привести к недостаточному усилию, преждевременному выходу уплотнения из строя, короблению штока или ухудшению времени цикла. Вот параметры, которые имеют наибольшее значение:

Диаметр отверстия

Внутренний диаметр ствола. Это основной фактор, определяющий выходную силу. Стандартные размеры отверстий соответствуют ISO 6432 (для отверстий диаметром 8–25 мм) и ISO 15552 (для диаметров 32–320 мм). Общие размеры включают 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 и 200 мм. Больший диаметр отверстия означает большую силу при том же давлении, но также и больший расход воздуха за цикл.

Длина хода

Общий путь перемещения штока поршня от полностью втянутого до полностью выдвинутого положения. Стандартные ходы часто доступны с шагом 25 мм, хотя обычно можно использовать нестандартную длину. Более длинные ходы увеличивают риск коробления штока и требуют проверки допустимой нагрузки цилиндра на изгиб при приложении сжимающей силы.

Рабочее давление

Большинство промышленных пневматических цилиндров рассчитаны на От 1 до 10 бар (от 14,5 до 145 фунтов на квадратный дюйм) рабочее давление. Чаще всего подача воздуха в установку составляет 6–7 бар. Всегда проверяйте максимальное рабочее давление баллона перед установкой — превышение этого значения может привести к разрыву уплотнений или деформации торцевых крышек.

Диаметр стержня и сопротивление короблению

При сжимающих (толкающих) нагрузках шток необходимо проверять на изгиб, особенно при длинных ходах. Безопасная сжимающая нагрузка зависит от диаметра стержня, длины свободного изгиба и конфигурации крепления. Цилиндр со штоком диаметром 20 мм и свободной длиной 800 мм можно безопасно использовать только 3–4 кН при сжатии — значительно меньше его теоретической поршневой силы.

Рабочая температура

Стандартные цилиндры с уплотнениями из NBR работают между -20°С и 80°С . Для более высоких температур (до 200°C) требуются уплотнения из витона или ПТФЭ. В вариантах для пищевых продуктов и чистых помещений используются специальные материалы и обработка поверхности для соответствия санитарным стандартам и стандартам загрязнения.

Тип монтажа

Способ крепления цилиндра к раме машины имеет большое значение для распределения нагрузки и выравнивания. К распространенным стилям монтажа относятся:

• Крепление на ножке/фланце: Жесткий, фиксированный монтаж. Лучше всего подходит для чистых линейных нагрузок без угловых отклонений.
• Крепление вилки (задняя ось): Позволяет цилиндру поворачиваться, воспринимая нагрузки, которые меняют угол во время хода.
• Крепление цапфы: Повороты сбоку, подходят для тяжелых условий эксплуатации со значительными угловыми перемещениями.
• Крепления на конце стержня: Сферические проушины стержня или концы стержня с проушиной на конце обеспечивают угловое выравнивание в точке подключения нагрузки.

Где используются воздушные цилиндры: реальное применение

Пневматические цилиндры используются практически во всех отраслях, где используется автоматизированное движение. Их скорость, простота и чистота (выхлопной воздух – это просто воздух, а не масло) делают их предпочтительным приводом в бесчисленных средах.

Автоматизация производства и сборки

На автомобильных заводах пневматические цилиндры приводят в действие роботизированные сварочные приспособления, зажимы деталей, инструменты для запрессовки и отклоняющие устройства конвейеров. Одна сборочная линия может содержать от сотен до тысяч пневмоцилиндров, работающих с частотой цикла От 30 до 120 циклов в минуту . Повторяемость пневматического позиционирования (с жестким упором в конечных положениях) делает их надежными для крупносерийного производства.

Упаковочное оборудование

Разливочные машины, укупорочные головки, аппликаторы этикеток, устройства для сборки картонных коробок и устройства для запечатывания коробок — все они зависят от пневматических цилиндров, обеспечивающих быстрое и повторяемое движение. Линия розлива, работающая со скоростью 600 бутылок в минуту, совершает цикл наполнения цилиндра 10 раз в секунду, что предъявляет высокие требования к сроку службы уплотнений и времени срабатывания клапана.

Производство продуктов питания и напитков

Цилиндры из нержавеющей стали с уплотнениями, соответствующими требованиям FDA, используются при порционировании мяса, хлебопекарном оборудовании, переработке молочных продуктов и сортировке овощей. Возможность промывать оборудование водой и чистящими средствами без повреждения привода является решающим преимуществом перед гидравлическими альтернативами в этой среде.

Медицинское и фармацевтическое оборудование

Цилиндры, совместимые с чистыми помещениями, изготовленные из анодированного алюминия или нержавеющей стали с уплотнениями с низким выделением газов, используются в таблеточных прессах, оборудовании для наполнения шприцев и диагностических анализаторах. Эти баллоны должны соответствовать строгим стандартам загрязнения и часто работать с Воздух инструментального качества, фильтрованный до 0,01 мкм .

Строительство и тяжелое оборудование

В то время как в крупной строительной технике в основном используются гидравлические цилиндры из-за их превосходного соотношения силы к размеру, пневматические цилиндры используются в пневматических тормозах грузовиков и поездов, пневматических молотках, клепальных инструментах и дверных приводах. Сжатый воздух под давлением 8–10 бар может создать тормозное усилие, достаточное для надежной остановки 40-тонного автопоезда с шарнирно-сочлененной рамой во влажных и пыльных условиях.

Печать и обработка бумаги

В рулонных офсетных печатных машинах, листовых печатных машинах и машинах для переработки бумаги используются пневматические цилиндры для регулировки прижимных валков, подачи/снятия оттиска, управления подачей чернил и механизмов захвата. Скорость пневматического привода соответствует высокой скорости работы современных прессов, некоторые из которых работают при более чем 15 000 листов в час .

Сельскохозяйственная техника

В сеялках, опрыскивателях и уборочной технике пневматические цилиндры используются для отключения дозирования семян, складывания опрыскивающей штанги и управления задней дверью. Надежность в условиях внешней среды с пылью, грязью и перепадами температур от -30°C при зимнем хранении до 50°C при летней работе в поле является ключевым требованием к сельскохозяйственным пневматическим компонентам.

Пневматические цилиндры против гидравлических цилиндров против электрических приводов

Когда инженеры выбирают тип привода, они сравнивают пневматические цилиндры с двумя основными альтернативами: гидравлическими цилиндрами и электрическими приводами (линейные ступени с сервоприводом или шаговым приводом). У каждой технологии есть свои преимущества.

Энергоэффективность пневматических систем – часто упоминается примерно 10–15% в целом при учете неэффективности компрессора, потерь при распределении и потерь на выхлопных газах — это их самая значительная слабость в контексте современного энергосберегающего производства. Однако низкая стоимость единицы продукции, надежность и широкая доступность заводской инфраструктуры сжатого воздуха по-прежнему делают пневматические цилиндры практическим стандартом для высокоскоростных применений с умеренными усилиями.

Электрические приводы становятся все более конкурентоспособными в приложениях, требующих точного промежуточного позиционирования, контроля силы или программируемых профилей движения — возможностей, с которыми стандартные пневматические цилиндры не могут сравниться без добавления пропорциональных клапанов и датчиков обратной связи, что значительно увеличивает сложность и стоимость.

Пневматический контур: как воздушные цилиндры подключаются к системе

Ан air cylinder is only one part of a pneumatic circuit. To function correctly, it needs a properly designed system around it. Understanding the supporting components is essential for anyone specifying or maintaining pneumatic systems.

Блок подготовки воздуха (FRL)

Блок FRL — фильтр, регулятор, лубрикатор — кондиционирует сжатый воздух перед тем, как он достигнет цилиндра. Фильтр удаляет твердые частицы и влагу; регулятор устанавливает рабочее давление; лубрикатор (сегодня используемый реже с современными самосмазывающимися уплотнениями) добавляет тонкий масляный туман для защиты внутренних компонентов. Эксплуатация цилиндра с грязным, влажным воздухом или воздухом под неправильным давлением является основной причиной преждевременного выхода из строя уплотнения.

Распределительные клапаны

Распределители с электромагнитным управлением — обычно Конфигурации 5/2 или 5/3. — контролировать, в какой порт цилиндра двустороннего действия поступает приточный воздух, а в какой — выпускается. Время ответа 5–15 миллисекунд типичны для стандартных электромагнитных клапанов. В высокоскоростных приложениях для более быстрого переключения могут использоваться клапаны с пилотным управлением или тарельчатого типа.

Клапаны регулирования расхода

Регулирование расхода на выходе из дозатора является стандартным подходом к регулированию скорости в пневматических цилиндрах. Они ограничивают поток выхлопных газов, выходящих из цилиндра, что создает противодавление, которое смягчает и контролирует скорость поршня. Входной счетчик (ограничение подачи) используется в определенных ситуациях, но может привести к нестабильной скорости при различных нагрузках.

Регуляторы давления и предохранительные клапаны

Индивидуальные регуляторы в точках использования позволяют различным цилиндрам в одной и той же системе работать под разным давлением — например, при легком зажиме хрупкой детали одновременно с операцией прижима с высокой силой. Предохранительные выпускные клапаны перекрывают подачу воздуха ко всем зонам или машинам в ситуациях аварийной остановки, безопасно высвобождая накопленную энергию.

Распространенные проблемы с воздушными цилиндрами и способы их диагностики

Даже правильно подобранные и правильно установленные пневматические цилиндры со временем сталкиваются с проблемами. Знание наиболее распространенных видов отказов экономит время на диагностику и предотвращает незапланированные простои.

Утечка воздуха

Внешнюю утечку вокруг штока поршня или фитингов порта обычно можно обнаружить по звуку или путем нанесения мыльной воды и наблюдения за пузырьками. Внутренняя утечка через уплотнение поршня приводит к проскальзыванию цилиндра или его неспособности удерживать положение под нагрузкой. Это слышно, когда воздух выходит через выпускное отверстие, когда цилиндру подается команда удержания. Замена уплотнения является стандартным ремонтом; Для большинства цилиндров стандарта ISO доступны сменные комплекты.

Медленное или непоследовательное движение

Медленные цилиндры часто вызваны ограниченным потоком из-за засоренного фильтра, трубок недостаточного размера, частично закрытого регулятора потока или изношенного или загрязненного направляющего клапана. Проверьте давление питания в отверстии цилиндра (а не только в компрессоре) — значительные перепады давления на длинных участках труб или фитингах недостаточного размера являются обычным явлением на заводах, где система распределения органически разрослась за годы.

Задиры на штоке и преждевременный износ уплотнений

Боковые нагрузки — силы, приложенные перпендикулярно оси цилиндра — ускоряют износ шатунных подшипников и уплотнений. Цилиндр рассчитан только на осевые нагрузки. Если приложение подвергает стержень боковой нагрузке, следует добавить линейную направляющую или внешний подшипник для восприятия внеосевой нагрузки. Загрязненный воздух (частицы или вода) также вызывает абразивный износ внутри ствола.

Удары в конце удара и ударные повреждения

Когда цилиндр достигает конца своего хода и поршень с высокой энергией ударяет по торцевой крышке, возникают ударные волны, шум и механическое напряжение. Регулировка встроенных амортизирующих клапанов (поворот иглы по часовой стрелке для увеличения ограничения) — это первый шаг. Если в цилиндре отсутствует амортизация, в схему можно добавить внешние амортизаторы или регулируемые органы управления замедлением.

Цилиндр не может двигаться

Цилиндр, который вообще не движется, обычно указывает на отсутствие подачи воздуха (клапан не переключается, заблокирована линия, закрытый изолятор), заедание поршня из-за коррозии (часто после длительного хранения без смазки) или поломка штока из-за чрезмерной боковой нагрузки или избыточного давления. Систематическая проверка — проверьте давление в порту, подтвердите переключение клапана с помощью индикатора соленоида, затем проверьте цилиндр механически — быстро изолирует причину.

Рекомендации по техническому обслуживанию пневматических цилиндров

Современные пневмоцилиндры рассчитаны на минимальное обслуживание, но «минимальное» — это не то же самое, что «нулевое». Структурированный подход к профилактическому техническому обслуживанию значительно продлевает срок службы.

• Сохраняйте воздух чистым и сухим: Регулярно сливайте воду из бака компрессора и фильтров. Установите охлаждаемый осушитель воздуха в системах во влажной среде. Точка росы под давлением 3°C или ниже в цилиндре является хорошей целью. Вода в сжатом воздухе вызывает коррозию внутри цилиндра и разбухает эластомерные уплотнения.
• Проверяйте состояние стержня еженедельно: Царапины на хромированной поверхности штока повреждают уплотнение штока при каждом ходе. Немедленно устраните источники механического контакта со стержнем (сварочные брызги, несоосные крепления) и замените стержни с насечками, прежде чем они разрушат уплотнение.
• Своевременно заменяйте уплотнения: Многие заводы заменяют комплекты уплотнений цилиндров через определенные промежутки времени — обычно каждые от 2 до 3 лет на высокоцикловом оборудовании, а не ждать отказа. Незапланированный простой производственной линии обычно обходится гораздо дороже, чем комплект уплотнений и 30 минут работы.
• Проверьте монтажное оборудование: Вибрация ослабляет болты, штифты с головками и контргайки на концах штока. Ослабленный шарнирный палец может привести к смещению цилиндра вбок, создавая боковые нагрузки, которые ускоряют износ. Ежеквартально проверяйте момент затяжки монтажного оборудования на оборудовании с высоким циклом или высокой вибрацией.
• Мониторинг смещения или смещения положения: Цилиндр двустороннего действия, воспринимающий статическую нагрузку, не должен смещаться. Медленные изменения положения под нагрузкой указывают на выход из строя уплотнения поршня — предупреждающий знак о надвигающемся отказе, прежде чем он станет проблемой безопасности или дефектом качества.
• Держите запасные баллоны или комплекты уплотнений под рукой: Для критически важных производственных цилиндров наличие на полке запасного блока сокращает MTTR (среднее время ремонта) с часов до минут. Стандартные баллоны ISO от имеющихся на складе дистрибьюторов можно быстро получить, но изготовление нестандартных или специализированных единиц может занять несколько недель.

Инновации и тенденции в технологии пневматических цилиндров

Хотя основной принцип работы пневматического цилиндра не изменился, производители продолжают совершенствовать и расширять технологию.

Интегрированное определение положения и IO-Link

Датчики, совместимые с IO-Link, установленные на стандартных цилиндрах, теперь обеспечивают непрерывную обратную связь о положении, диагностику (количество циклов, температура, часы работы) и параметризацию через двухпроводной цифровой интерфейс. Это превращает пневматический цилиндр из «тупого» привода в интеллектуальный компонент архитектуры Индустрии 4.0, обеспечивая возможность профилактического обслуживания и удаленного мониторинга без добавления специальной проводки.

Пропорциональная пневматика

Пропорциональные клапаны давления и расхода в сочетании с датчиками положения обеспечивают замкнутый контур управления усилием и положением пневмоцилиндров. Хотя эти системы не соответствуют точности сервоэлектрики, они могут обеспечить повторяемость позиционирования. ±0,1 мм и контролируемое приложение силы — возможности, ранее ограниченные гидравлическими или электрическими приводами. Стоимость по-прежнему выше, чем у простой двухпозиционной пневматики, но ниже, чем у полных сервоэлектрических систем.

Рекуперация энергии и эффективность

Сжатый воздух стоит дорого — производство 1 кВт механической работы из сжатого воздуха обычно стоит в 7–8 раз больше чем та же работа от электродвигателя. Это привело к разработке систем повышения давления, систем экономии воздуха, которые отключают подачу в середине хода, и систем рекуперации, улавливающих энергию выхлопных газов. Некоторые производители сообщают об экономии воздуха на 30–50 % в оптимизированных контурах.

Легкие и коррозионностойкие материалы

Высокопрочный анодированный алюминий, армированные волокнами полимеры и цилиндры из нержавеющей стали снижают вес — что важно в приложениях, где цилиндр установлен на движущейся части — и в то же время выдерживают агрессивные промывочные химикаты, солевой туман и воздействие на открытом воздухе. В цилиндрах медицинского назначения используется электрополированная нержавеющая сталь, чтобы исключить потенциальные источники загрязнения.

Миниатюризация

Достижения в области прецизионной механической обработки и технологии уплотнений привели к тому, что минимальный полезный диаметр отверстия промышленных пневмоцилиндров стал 2,5 мм , с длиной штриха всего 1 мм. Эти микроцилиндры используются в медицинском диагностическом оборудовании, обработке полупроводников и микросборке, где важен каждый грамм и миллиметр.
