Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа) Поставщики

Главная / Продукты / Пневматический аксессуар / Клапан регулирования расхода/обратный клапан / Клапан регулирования расхода серии AS / Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа)

Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа) Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа)
  • Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа)
  • Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа)
Клапан регулирования расхода серии AS

Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа)

Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа) для регулировки скорости перемещения гидравлического привода. Его структурная конструкция учитывает удобство регулирования расхода и подключения трубопровода и подходит для случаев динамического управления жидкостью.

Основные функции
Форма канала потока: Расположение прямоточных каналов снижает потери давления, имеет лучшую среднюю проницаемость и подходит для традиционных сценариев управления потоком.
Характеристики интерфейса: Конструкция быстросменного соединителя исключает необходимость использования вспомогательных инструментов, обеспечивает быструю разборку и сборку трубопровода, а также повышает скорость реагирования на техническое обслуживание.
Механизм регулирования: Конструкция бесступенчатого дросселирования обеспечивает непрерывное управление потоком, а стабильность скорости привода меньше зависит от колебаний условий эксплуатации.
Адаптивность к условиям эксплуатации: Материал корпуса клапана отвечает требованиям совместимости промышленных жидкостей и сохраняет линейность регулирования в обычном диапазоне давлений.
Системная интеграция: Модульная конструкция допускает независимую установку или совместное использование, а как пневматические, так и гидравлические контуры могут использоваться в качестве основных узлов регулирования скорости.

Ориентация на применение
Этот тип клапана обычно используется для регулирования скорости привода, управления буфером и в других случаях. Его быстросменные характеристики особенно подходят для гибких производственных линий, требующих частой смены инструментов. Прямоточный канал менее чувствителен к противодавлению в системе и имеет практическое значение в случаях, когда требуется средняя точность расхода. Конструкция корпуса клапана имеет базовый допуск на чистоту жидкости, однако для сильно загрязненных сред рекомендуется использовать блок предварительной очистки.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Клапан регулирования скорости серии AS с быстросменным разъемом
  • жидкость Воздух
    Испытательное давление 1,5 МПа
    Максимальное рабочее давление 1 МПа
    Минимальное рабочее давление 0,1 МПа
    Температура окружающей среды и жидкости -5-60℃(без замерзания)
    Количество кругов 10 (M3 и M5 равны 8)
    Диаметр трубки Нейлон,полиуретан

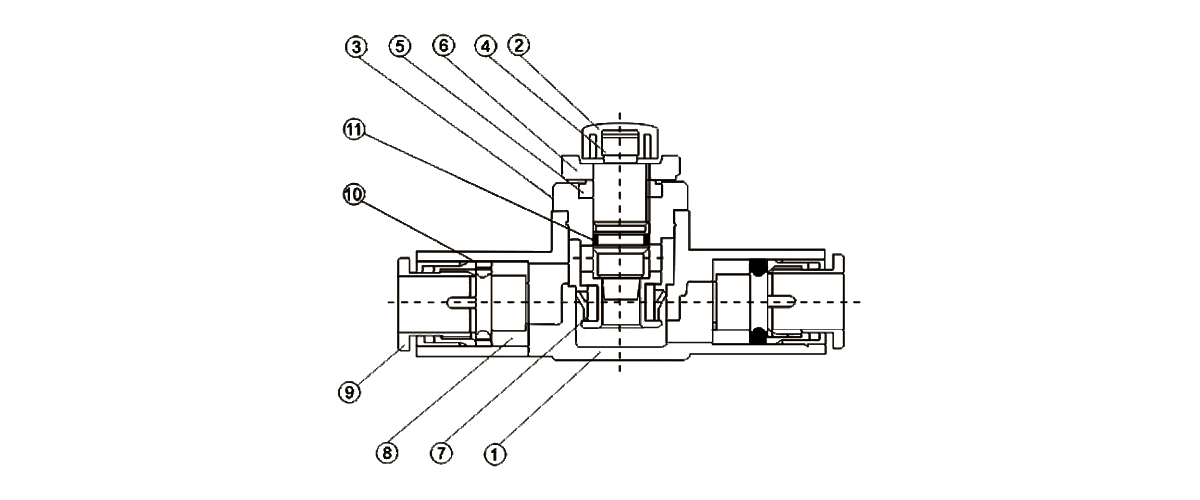

  • Товар Имя Материал
    ① Оболочка тела ПБТ
    ② Кепка ПБТ
    ③ Оболочка тела Латунь
    ④ Игла Латунь
    ⑤ Игла guide Латунь
    ⑥ Гайка Латунь
    ⑦ U-образное уплотнение ХНБР
    ⑧ Прокладка ПБТ
    ⑨ Ручка ПОМ
    ⑩ Печать НБР
    ⑪ Печать НБР

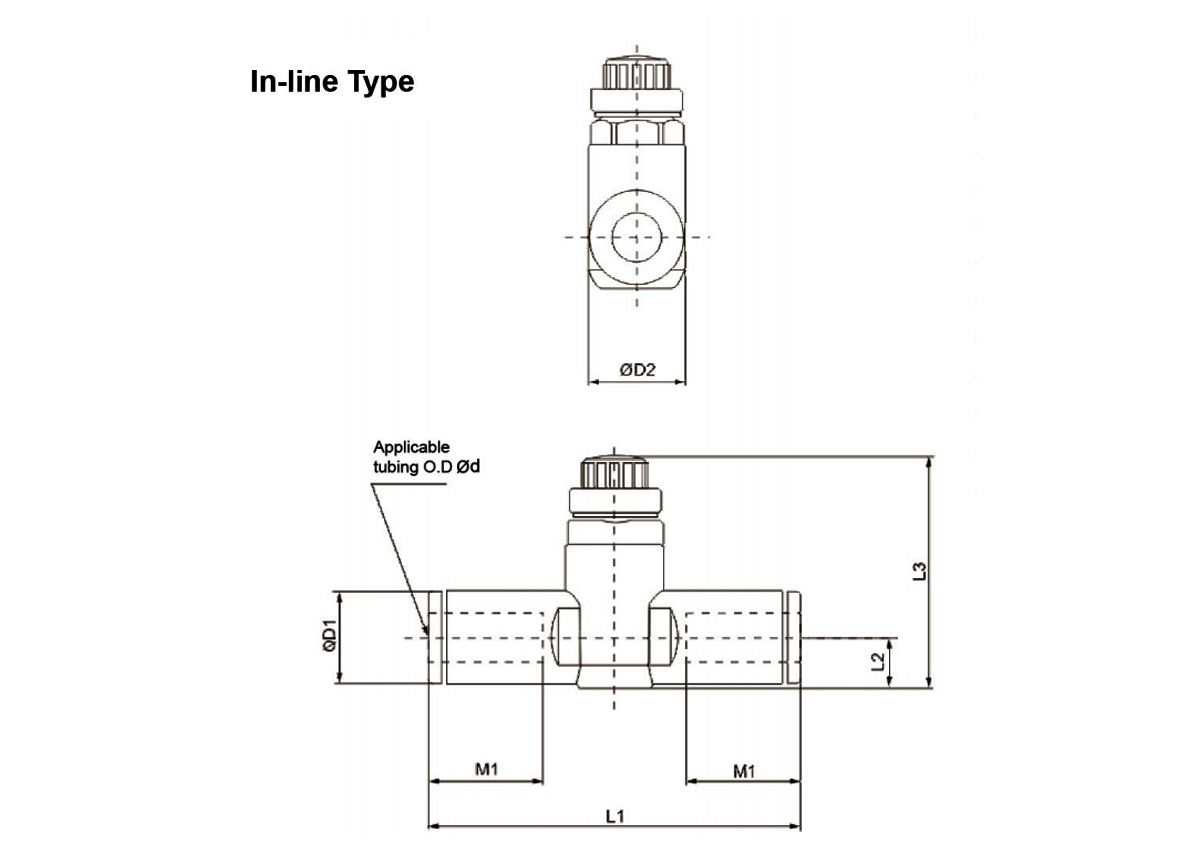

    Применимо
    Внешний диаметр трубки
    од     		Модель Д1 Д2 Л1 Л2 Л3 М1
    Вес
    (г)
    Большой Маленький
    Ø4 C-AS1001F-04 9.3 10 39.2 5.2 24.2 21.4 12.7 7
    Ø6 C-AS1001F-06 11.6 40.7 6.2 25.2 22.4 13.5 8
    Ø4 К-АС2001Ф-04 9.3 11.8 40.7 5.2 32.6 27.6 12.7 12
    Ø6 К-АС2001Ф-06 11.6 44.8 6.3 33.7 28.7 13.5 13
    Ø6 C-AS2051F-06 12.8 14.8 53.2 6.7 35.2 30.2 17 26
    Ø8 C-AS2051F-08 15.2 59.8 8.1 36.5 31.5 18 31
    Ø6 C-AS3001F-06 12.8 19.8 59 7.4 38.3 33.3 17 18
    Ø8 C-AS3001F-08 15.2 64.4 8.2 39.1 34.1 18 21
    Ø10 C-AS3001F-10 18.5 71.6 9.8 40.6 35.6 21 32
    Ø12 C-AS3001F-12 20.9 76 11 41.8 36.8 22 33
    Ø10 C-AS4001F-10 18.5 26.5 82 11.3 51.1 43.6 21 36
    Ø12 C-AS4001F-12 20.9 52.1 44.6 22 40

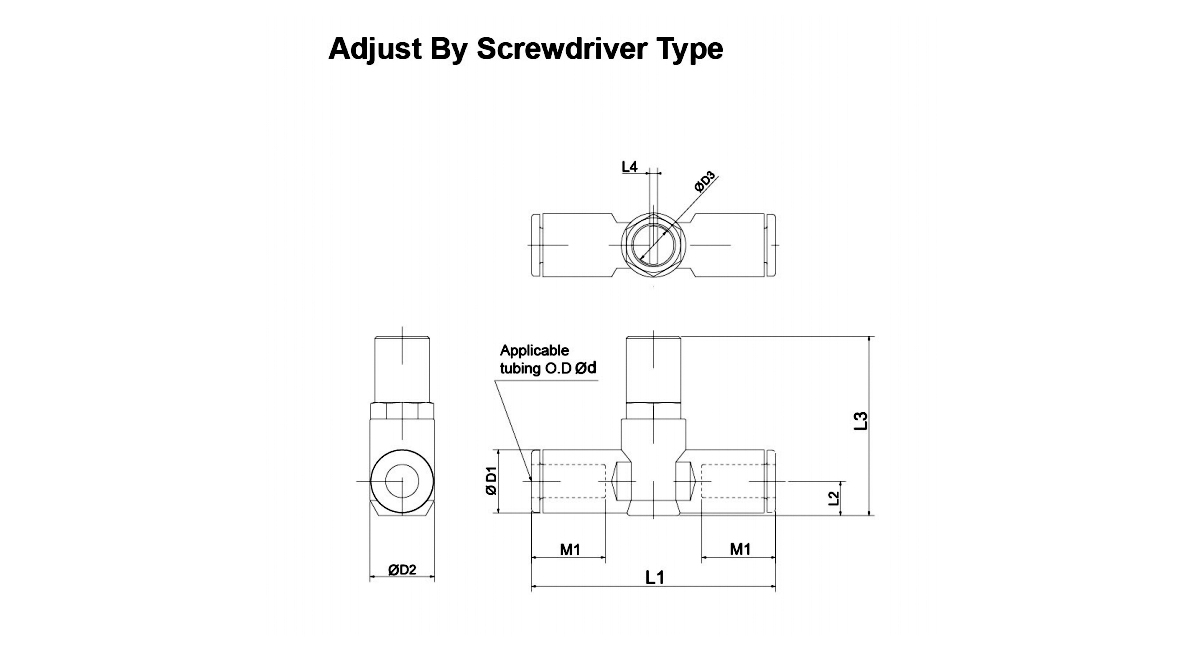

    Модель од Д1 Д2 Д3 Л1 Л2 Л3 Л4 М1
    C-AS1001F-23□ Ø3,2 8.4 10 4.7 38 4.5 26 0.7 12.7
    C-AS1001F-04□ Ø4 9.3 39.2 5.2 26.6
    C-AS1001F-06□ Ø6 11.6 40.7 6.2 27.7 13.5
    К-АС2001Ф-04□ Ø4 9.3 11.8 7.2 40.7 5.2 31.9 1.2 12.7
    К-АС2001Ф-06□ Ø6 11.6 44.8 6.3 33 13.5
    C-AS2051F-06□ Ø6 12.8 14.8 7.2 53.2 6.7 35.2 1.2 17
    C-AS2051F-08□ Ø8 15.2 59.8 8.1 36.5 18
    C-AS3001F-06□ Ø6 12.8 19.8 9.8 59 7.4 45 1.2 17
    C-AS3001F-08□ Ø8 15.2 64.4 8.2 45.8 18
    C-AS3001F-10□ Ø10 18.5 71.6 9.8 47.3 21
    C-AS3001F-12□ Ø12 20.9 76 11 48.5 22
    C-AS4001F-10□ Ø10 18.5 26.5 12.4 82 11.3 55.4 1.2 21
    C-AS4001F-12□ Ø12 20.9 56.4 22

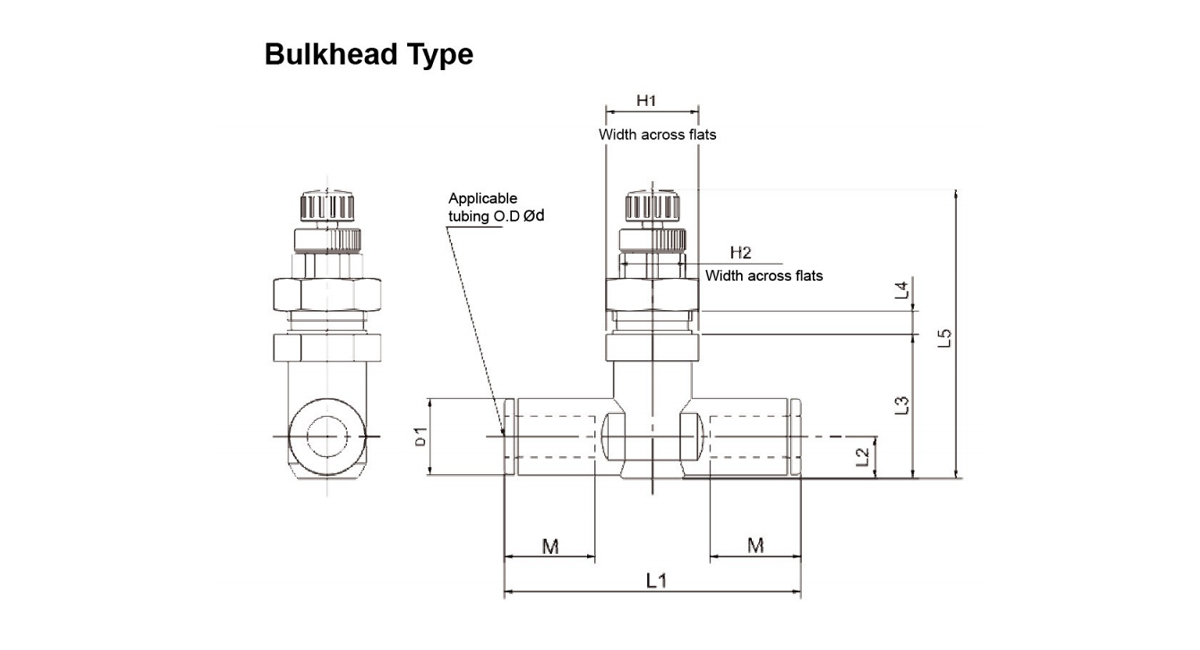

    Модель од Д1 H1 Н2 Л1 Л2 Л3 Л4
    Большой     		Л5 M Вес
    (г)
    Большой Маленький
    C-AS1001F-23-3 3.2 8.4 12 8 38 4.5 16.8 3.5 37.6 34.4 12.7 10.5
    C-AS1001F-04-3 4 9.3 39.2 5.2 17.4 38.2 35
    C-AS1001F-06-3 6 11.6 40.7 6.2 18.5 39.3 36.1 13.5
    К-АС2001Ф-04-3 4 9.3 14 10 40.7 5.2 20.7 3.5 48 42.5 12.7 12.5
    К-АС2001Ф-06-3 6 11.6 44.8 6.3 21.8 49.1 43.6 13.5
    C-AS2051F-06-3 6 12.8 17 13 53.2 6.7 25.7 3.5 53.5 48.1 17 15.5
    C-AS2051F-08-3 8 15.2 59.8 8.1 27 54.8 49.4 18
    C-AS3001F-06-3 6 12.8 21 16 59 7.4 31.3 3.5 60.1 54.7 17 18.5
    C-AS3001F-08-3 8 15.2 64.4 8.2 32.1 60.9 55.5 18
    C-AS3001F-10-3 10 18.5 71.6 9.8 33.7 62.5 57.1 21
    C-AS3001F-12-3 12 20.9 76 11 34.9 63.7 58.3 22
    C-AS4001F-10-3 10 18.5 27 21 82 11.3 35 3.5 69.3 61 21 24.5
    C-AS4001F-12-3 12 20.9 36 70.3 62 22
