Клапан регулирования скорости серии AS с быстросменным разъемом Поставщики

Главная / Продукты / Пневматический аксессуар / Клапан регулирования расхода/обратный клапан / Клапан регулирования расхода серии AS / Клапан регулирования скорости серии AS с быстросменным разъемом

Клапан регулирования скорости серии AS с быстросменным разъемом Клапан регулирования скорости серии AS с быстросменным разъемом
  • Клапан регулирования скорости серии AS с быстросменным разъемом
  • Клапан регулирования скорости серии AS с быстросменным разъемом
Клапан регулирования расхода серии AS

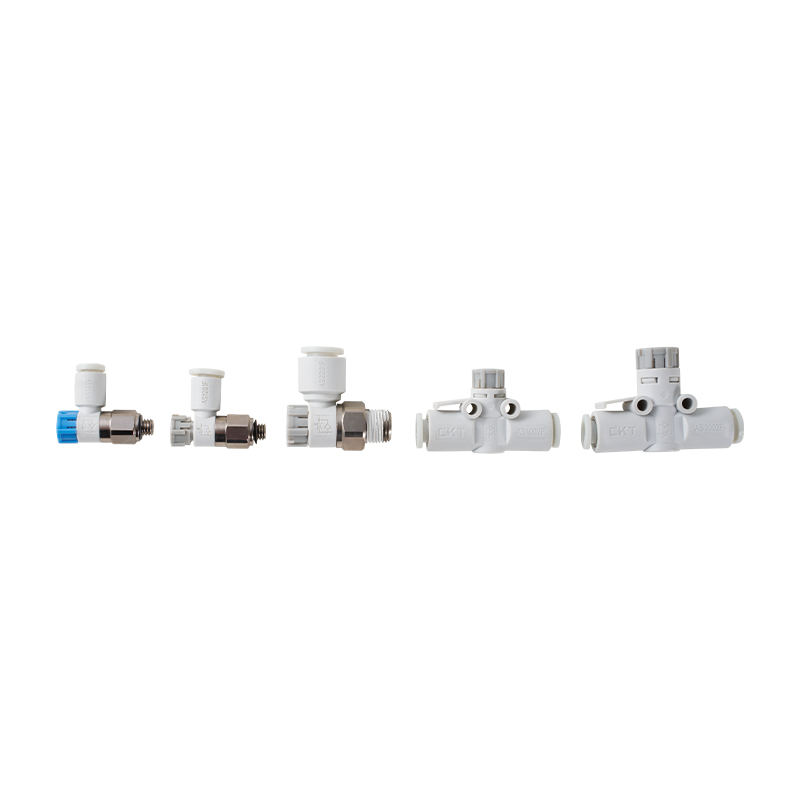

Клапан регулирования скорости серии AS с быстросменным разъемом

Клапаны регулирования скорости серии AS с быстросменными разъемами специально разработаны для случаев, когда необходимо легко регулировать скорость движения пневматических приводов (например, цилиндров). Встроенная конструкция быстрого разъема позволяет мгновенно выполнять подключение и отключение инструментов, что значительно упрощает настройку трубопровода и процесс переключения оборудования.

Интеграция основных функций: Интегрируйте функцию точной регулировки расхода газа и механизм быстрого подключения/отсоединения пути прохождения жидкости в единый корпус клапана, чтобы обеспечить эффективное сочетание управления потоком и подсоединения к трубопроводу.

Точный контроль потока: Обеспечивает плавные и линейные характеристики потока, позволяя операторам осуществлять тонкую и надежную бесступенчатую регулировку скорости пневматических приводов в соответствии с условиями работы.

Преимущества операции быстрой смены: Встроенный стандартный быстросменный интерфейс (гнездовая головка): просто нажмите или вытяните соответствующий разъем (штекерная головка), чтобы установить или отключить соединение газопровода, что значительно повышает эффективность обслуживания, замены или реорганизации производственной линии.

Широко применимые сценарии: Особенно подходит для оборудования автоматизации, приспособлений и производственных линий, которым необходимо часто заменять пневматические инструменты (например, пневматические отвертки, шлифовальные машины, краскопульты) или регулировать скорость одного цилиндра.

Модульная и гибкая адаптация: В конструкции учитывается универсальность, а его быстросменный интерфейс обычно соответствует основным отраслевым стандартам, что удобно для быстрого сопоставления с быстросменными компонентами вилки в существующей пневматической системе.

Интуитивное и удобное управление: Обычно он оснащен механизмом регулировки, которым легко управлять вручную (например, ручкой), что позволяет персоналу на месте легко и интуитивно устанавливать скорость без инструментов.

Надежный контроль жидкости: Конструкция сердечника клапана ориентирована на стабильность и низкую внутреннюю утечку и может поддерживать заданную скорость относительно постоянной даже при изменении расхода или определенных колебаниях давления.

Компактная и прочная конструкция: Корпус клапана имеет компактную конструкцию и в основном изготовлен из конструкционных пластмасс или металлических сплавов, что соответствует требованиям промышленных сред по использованию пространства и длительному сроку службы.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Клапан регулирования скорости серии AS с быстросменным разъемом (прямого типа)
СЛЕДУЮЩАЯ：Нет следующей статьи
  • жидкость Воздух
    Испытательное давление 1,5 МПа
    Максимальное рабочее давление 1 МПа
    Минимальное рабочее давление 0,1 МПа
    Температура окружающей среды и жидкости -5-60℃(без замерзания)
    Количество кругов 10 (M3 и M5 равны 8)
    Применимый диаметр трубки Нейлон,полиуретан

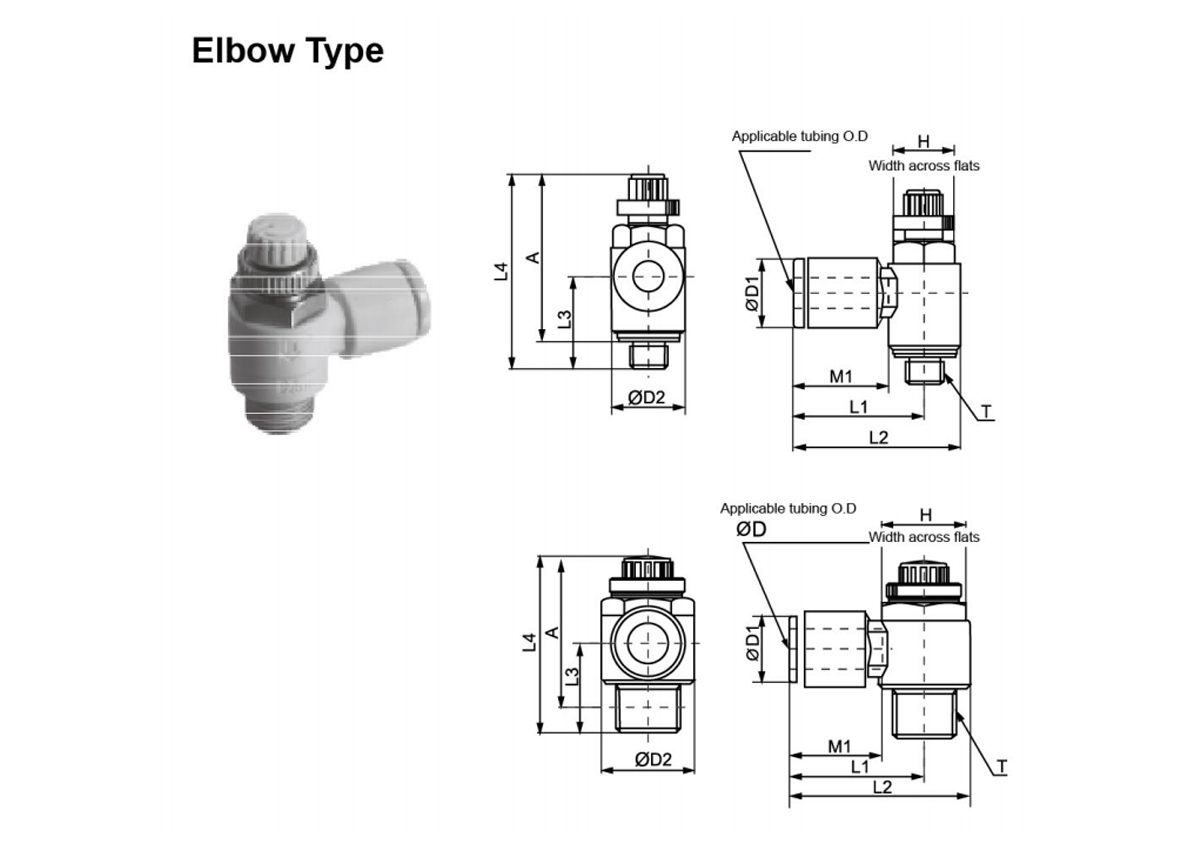

  • ØD Модель T H Д1 Д2 Л1 Л2 Л3 Л4 A М1
    Ø4 C-AS12□1F-M3-04 М30.5 5.5 9.3 9.6 17.3 22.1 12 26.6 24.1 24 21.5 12.7 6
    Ø4 C-AS12□1F-M5-04 М50.8 8 9.3 9.6 17.3 22.1 12.3 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS12□1F-M5-06 М50.8 11.6 18.1 22.9 11.7 13.5
    Ø4 C-AS22□1F-01-04S 1/8 12
    (12,7)     		9.3 14.2 20.4 27.5 14.3 36.1 31.1 32.1 27.1- 12.7 17
    Ø6 C-AS22□1F-01-06S 11.6 20.4 27.5 13.5
    Ø8 C-AS22□1F-01-08S 15.2 25..3 32.4 18.5 19
    Ø10 C-AS22□1F-01-10S 18.5 33.1 40.2 15 21 21
    Ø4 C-AS22□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 25.2 34.4 18.2 40.4 354 34.4 29.4 16 32
    Ø6 C-AS22□1F-02-06S 12.8 25.2 34.4 17
    Ø8 C-AS22□1F-02-08S 15.2 27.2 36.4 18.5 34
    Ø10 C-AS22□1F-02-10S 18.5 33.9 43.2 20 21 36
    Ø6 C-AS32□1F-02-06S 19 12.8 23 27.8 39.3 21.8 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS32□1F-02-08S 15.2 29.5 41 18.5 63
    Ø10 C-AS32□1F-02-10S 18.5 31.8 43.3 21 67
    Ø12 C-AS32□1F-02-12S 20.9 32.8 44.3 22 69
    06 C-AS32□1F-03-06S 3/8 12.8 23 27.8 39.3 20.9 46.5 41.5 40.2 35.2 17 55
    Ø8 C-AS32□1F-03-08S 15.2 29.5 41 18.5 57
    Ø10 C-AS32□1F-03-10S 18.5 31.8 43.3 21 59
    12 C-AS32□1F-03-12S 20.9 32.8 44.3 22 61
    Ø10 C-AS42□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 33.6 47.9 25.4 57.6 50.1 49.6 42.1 21 100
    Ø12 C-AS42□1F-04-12S 20.9 34.6 48.9 22 101

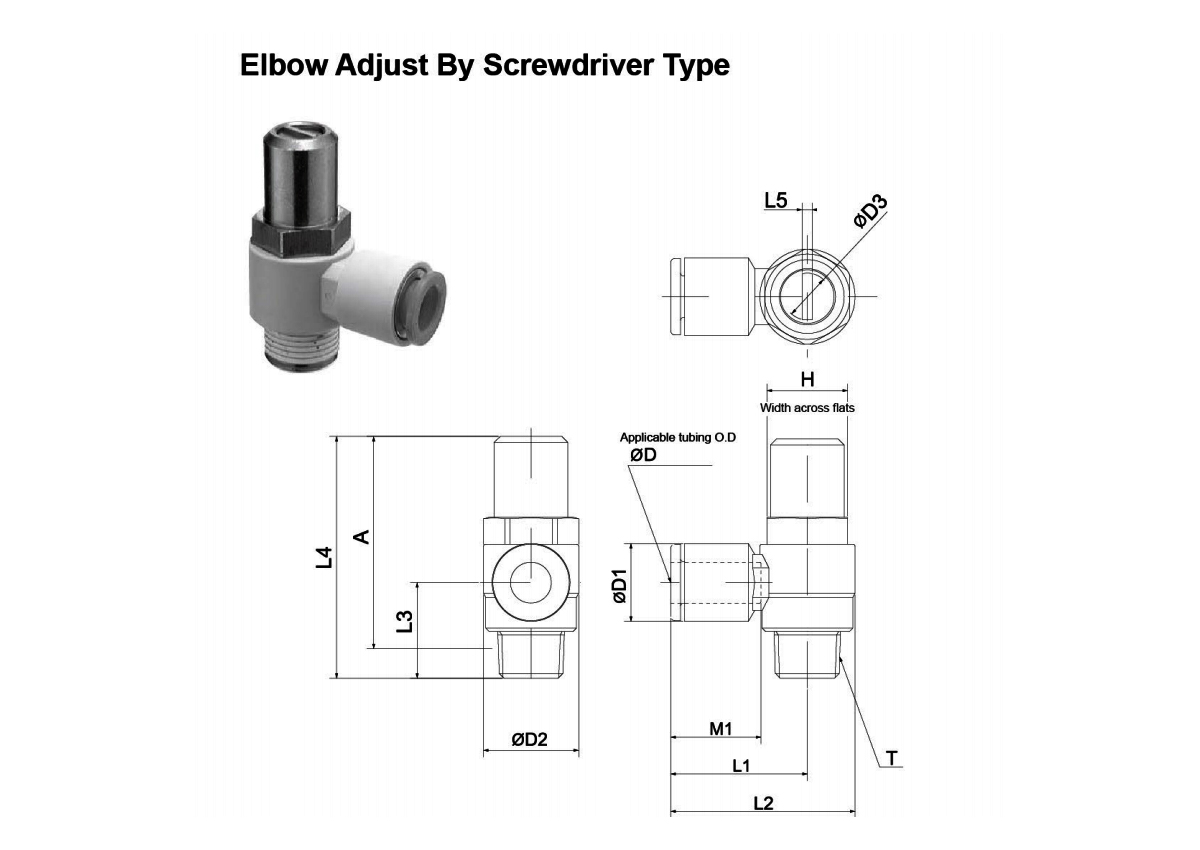

    ØD Модель T H Д1 Д2 Д3 Л1 Л2 Л3 Л4 Л5 A М1
    Ø3,2 AS12□1F-M5-23○ М5×0,8 8 8.4 9.6 4.7 17.3 22.1 2.3 31 0.7 27.4 12.7
    Ø4 AS12□1F-M5-04○ 9.3
    Ø6 AS12□1F-M5-06○ 11.6 8.1 22.9 11.7 3.5
    Ø4 AS22□1F-01-04S○ 1/8 р. 12 9.3 14.2 7.2 20.4 27.5 14.3 35.6 1.2 31.6 12.7
    Ø6 AS22□1F-01-06S○ 11.6 13.5
    Ø8 AS22□1F-01-08S○ 15.2 25.3 32.4 18.5
    Ø10 AS22□1F-01-10S○ 18.5 33.1 40.2 15 21
    Ø4 AS22□1F-02-04S○ Р 1/4 17 10.4 18.5 7.2 25.2 34.4 18.2 40.7 1.2 34.7 16
    Ø6 AS22□1F-02-06S○ 12.8 17
    Ø8 AS22□1F-02-08S○ 15.2 27.2 36.4 18.5
    Ø10 AS22□1F-02-10S○ 18.5 33.9 43.2 20 21
    Ø6 AS32□1F-02-06S○ Р 1/4 19 12.8 23 9.8 27.8 39.3 21.8 55.3 1.2 49.3 17
    Ø8 AS32□1F-02-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-02-10S○ 18.5 31.8 43.3 21
    Ø12 AS32□1F-02-12S○ 20.9 32.8 44.3 22
    Ø6 AS32□1F-03-06S○ Р 3/8 19 12.8 23 9.8 27.8 39.3 20.9 53.7 1.2 47.4 17
    Ø8 AS32□1F-03-08S○ 15.2 29.5 41 18.5
    Ø10 AS32□1F-03-10S○ 18.5 31.8 43.3 21
    012 AS32□1F-03-12S○ 20.9 32.8 44.3 22
    Ø10 AS42□1F-04-10S○ Р 1/2 24 18.5 28.6 12.4 33.6 47.9 25.4 63.8 1.2 55.8 21
    Ø12 AS42□1F-04-12S○ 20.9 34.6 48.9 22

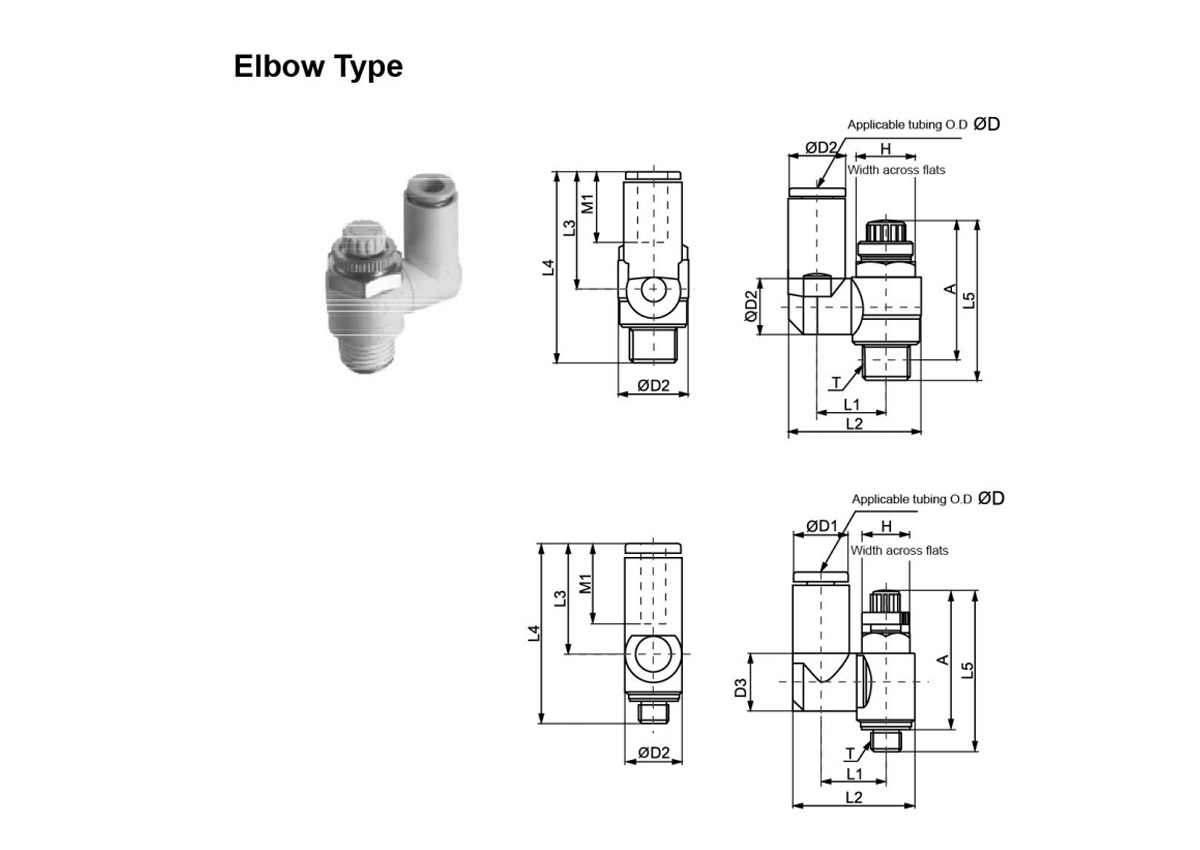

    од Модель T H Д1 Д2 Д3 Л1 Л2 Л3 Л4 Л5 A М1
    Большой Маленький Большой Маленький
    Ø4 C-AS13□1F-M3-04 М30.5 5.5 9.3 7.2 7.2 10.1 18.3 17.9 28.6 26.6 24.1 24 21.5 12.7 5
    Ø4 C-AS13□1F-M5-04 М50.8 8 9.3 9.6 9.3 10.8 20.3 17.5 28.7 28.6 25.8 25 22.2 12.7 7
    Ø6 C-AS13□1F-M5-06 М50.8 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S 1/8 12
    (12,7)     		9.3
    14.2     		9.3 13.1 24.9 17.5 31.8
    36.1
    31.1
    32.1
    27.1     		12.7 18
    Ø6 C-AS23□1F-01-06S 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S 15.2 12.9 16.2 30.9 28.2 41.7 18.5 21
    Ø4 C-AS23□1F-02-04S 1/4 17
    (17,5)     		10.4 18.5 10.9 16.2 30.6 21.9 40.1 40.4 35.4 34.4 29.4 16 32
    Ø6 C-AS23□1F-02-06S 12.8 12.9 18.4 34 25.2 42.6 17 33
    Ø8 C-AS23□1F-02-08S 15.2 12.9 18.3 35.2 28.2 45.6 18.5 36
    Ø10 C-AS23□1F-02-10S 18.5 20.2 38.7 31 48.4 21 40
    φ6 C-AS33□1F-02-06S 19 12.8 23 12.9 20.6 38.5 25.2 47 48.8 43.8 42.8 37.8 17 60
    Ø8 C-AS33□1F-02-08S 15.2 12.9 23 39.7 28.2 50 18.5 63
    Ø10 C-AS33□1F-02-10S 18.5 16.2 23 43.7 32.6 54.4 21 67
    Ø12 C-AS33□1F-02-12S 20.9 20.6 44.9 34.4 56.2 22 69
    Ø6 C-AS33□1F-03-06S 3/8 12.8 23 12.9 20.6 38.5 25.2 46.1 46.5 41.5 40 35 17 56
    Ø8 C-AS33□1F-03-08S 15.2 12.9 23 39.7 28.2 49.1 18.5 59
    Ø10 C-AS33□1F-03-10S 18.5 16.2 23 43.7 32.6 53.5 21 63
    Ø12 C-AS33□1F-03-12S 20.9 23 44.9 34.4 55.3 22 65
    Ø10 C-AS43□1F-04-10S 1/2 24
    (23,8)     		18.5 28.6 16.2 25.8 49.4 32.6 58 57.6 50.1 49.6 42.1 21 104
    Ø12 C-AS43□1F-04-12S 21.7 19.4 26.8 52 36.3 61.7 22 106

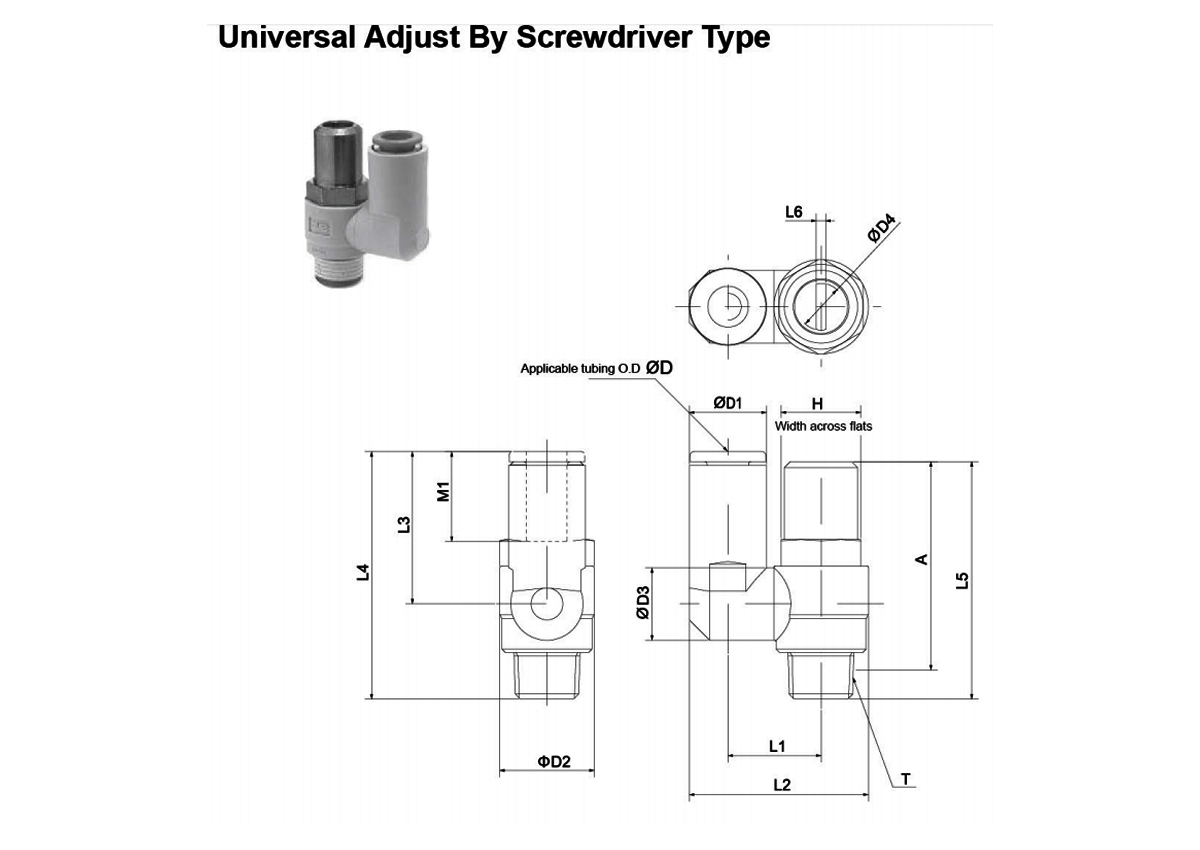

    ØD Модель T H Д1 Д2 Д3 Д4 Л1 Л2 Л3 Л4 Л5 Л6 A М1
    Ø3,2 C-AS13□1F-M5-23○ М5×0,8 8 8.4 9.6 9.3 4.7 10.8 19.8 17.5 28.7 31 0.7 27.4 12.7
    Ø4 C-AS13□1F-M5-04○ 9.3 20.3
    Ø6 C-AS13□1F-M5-06○ 11.6 21.4 20.6 31.8 13.5
    Ø4 C-AS23□1F-01-04S○ 1/8 р. 12 9.3 14.2 9.3 7.2 13.1 24.9 17.5 31.8 35.6 1.2 31.6 12.7
    Ø6 C-AS23□1F-01-06S○ 11.6 10.9 14 26.9 22.9 37.2 13.5
    Ø8 C-AS23□1F-01-08S○ 15.2 12.9
    10.9     		16.2 30.9 28.2 41.7 18.5
    Ø4 C-AS23□1F-02-04S○ Р 1/4 17 10.4 18.5 7.2 16.2 30.6 21.9 40.1 40.7 1.2 34.7 16
    Ø6 C-AS23□1F-02-06S○ 12.8 12.9 18.4 34 25.2 42.6 17
    Ø8 C-AS23□1F-02-08S○ 15.2 18.3 35.2 28.2 45.6 18.5
    Ø10 C-AS23□1F-02-10S○ 18.5 20.2 38.7 31 48.4 21
    Ø6 C-AS33□1F-02-06S○ Р 1/4 19 12.8 23 12.9 9.8 20.6 38.5 25.2 47 55.3 1.2 49.3 17
    Ø8 C-AS33□1F-02-08S○ 15.2 39.7 28.2 50 18.5
    Ø10 C-AS33□1F-02-10S○ 18.5 16.2 23 43.7 32.6 54.4 21
    Ø12 C-AS33□1F-02-12S○ 20.9 44.9 34.4 56.2 22
    Ø6 C-AS33□1F-03-06S○ Р3/8 19 12.8 23 12.9 9.8 20.6 38.5 25.2 46.1 53.7 1.2 47.4 17
    Ø8 C-AS33□1F-03-08S○ 15.2 39.7 28.2 49.1 18.5
    Ø10 C-AS33□1F-03-10S○ 18.5 16.2 23 43.7 32.6 53.5 21
    Ø12 C-AS33□1F-03-12S○ 20.9 44.9 34.4 55.3 22
    Ø10 C-AS43□1F-04-10S○ Р 1/2 24 18.5 28.6 16.2 12.4 25.8 49.4 32.6 58 63.8 1.2 55.8 21
    Ø12 C-AS43□1F-04-12S○ 20.9 19.4 26.8 52 36.3 61.7 22
