Световой цилиндр двойного действия с одним стержнем серии CG1 Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Световой цилиндр двойного действия с одним стержнем серии CG1

Световой цилиндр двойного действия с одним стержнем серии CG1 Световой цилиндр двойного действия с одним стержнем серии CG1 Световой цилиндр двойного действия с одним стержнем серии CG1
  • Световой цилиндр двойного действия с одним стержнем серии CG1
  • Световой цилиндр двойного действия с одним стержнем серии CG1
  • Световой цилиндр двойного действия с одним стержнем серии CG1
Мини-цилиндр

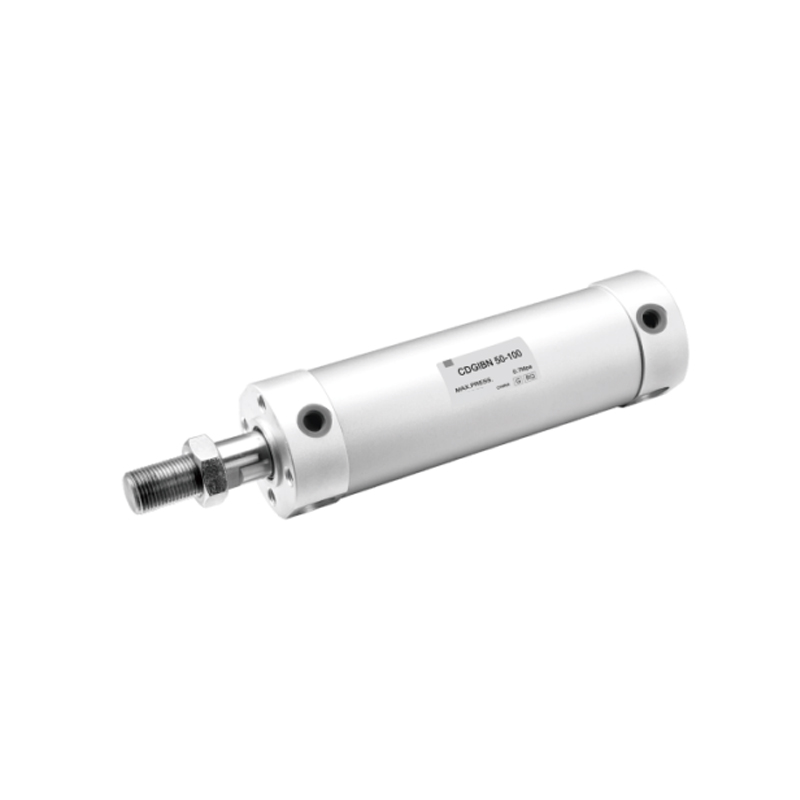

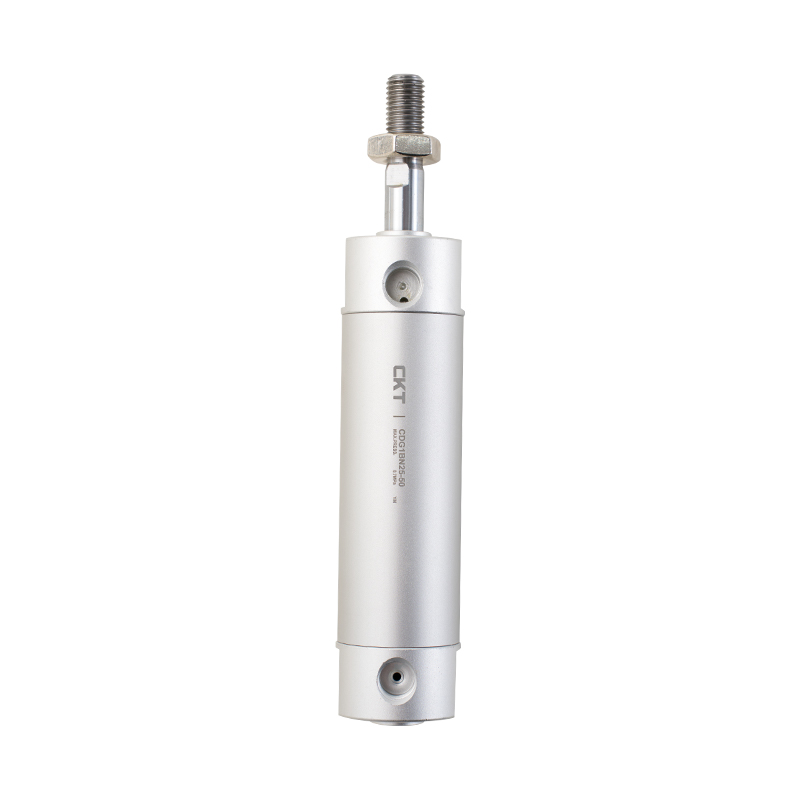

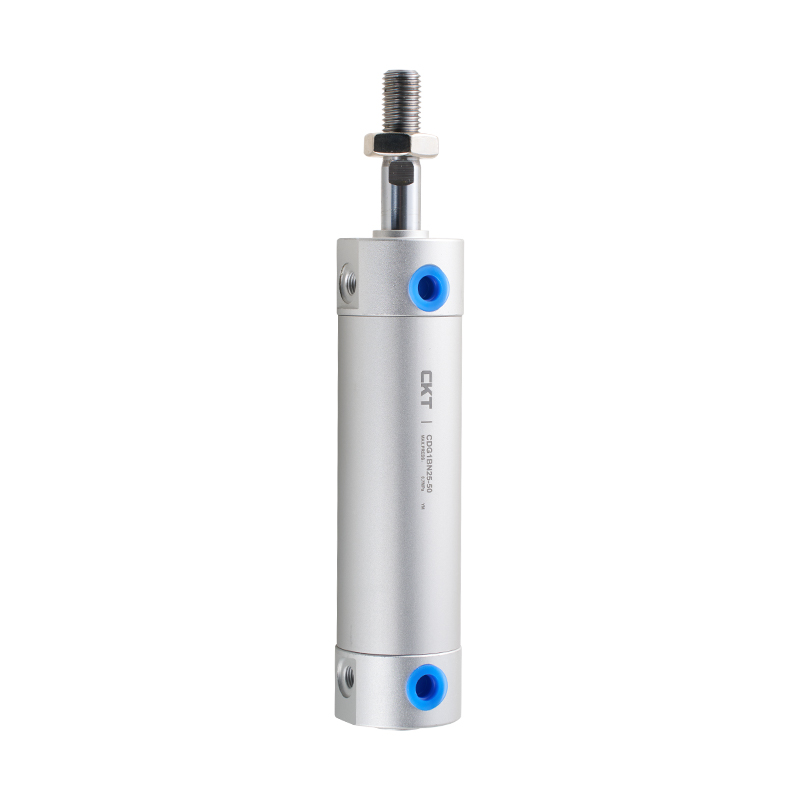

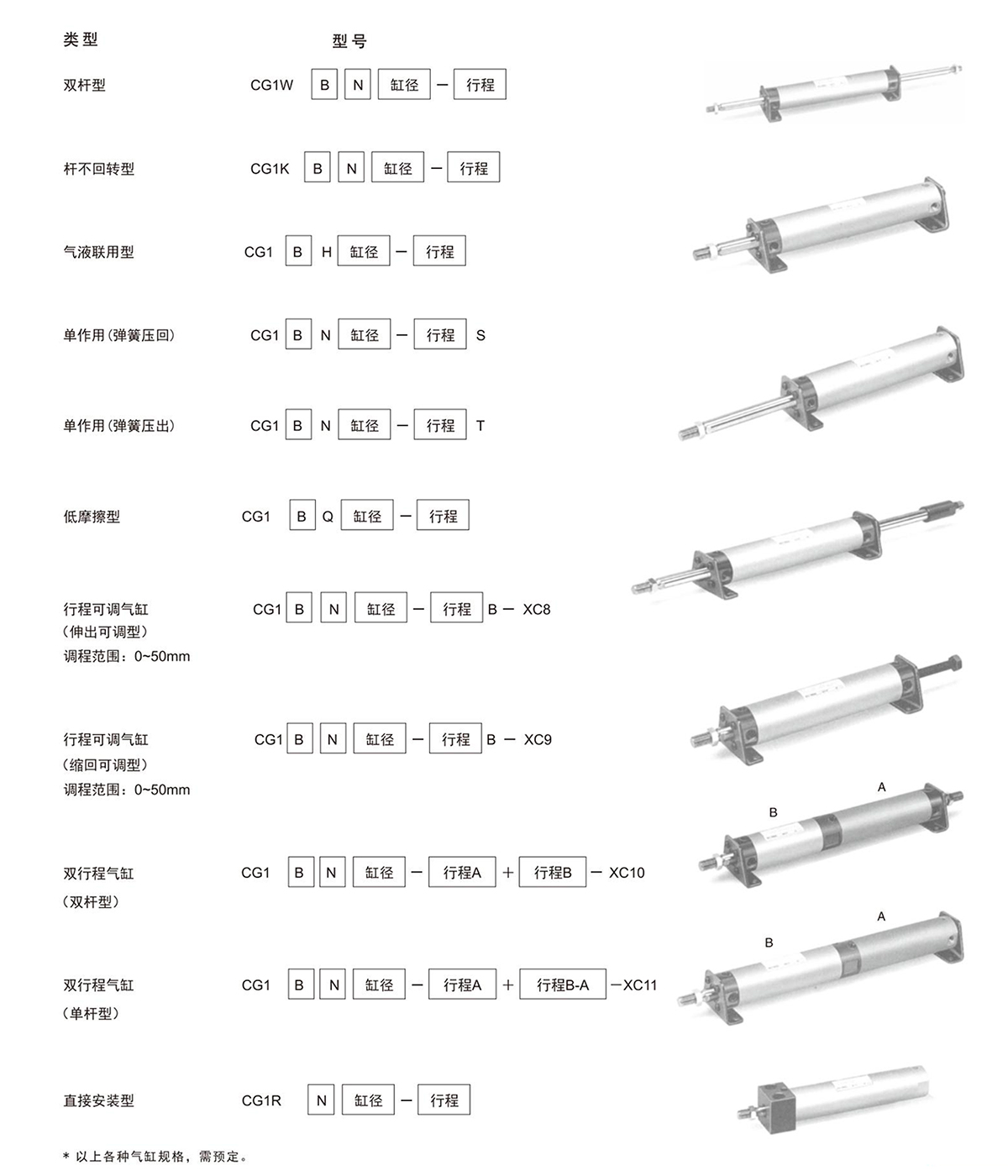

Световой цилиндр двойного действия с одним стержнем серии CG1

1. Передняя и задняя крышки оснащены фиксированными подушками для предотвращения столкновений, чтобы уменьшить реверсивное воздействие цилиндра;
2. Цилиндр, передняя и задняя крышки соединены прецизионной резьбой, что обеспечивает герметичность и стабильность;
3. Передняя крышка оснащена самосмазывающимся подшипником, дополнительная смазка не требуется;
4. Клиентам на выбор доступны различные формы установки, которые удобны в использовании;
5. С обеих сторон передней и задней крышки имеются установочные отверстия;
6. Воздушные и резиновые буферы не являются обязательными.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Мини-цилиндр из нержавеющей стали серии MI

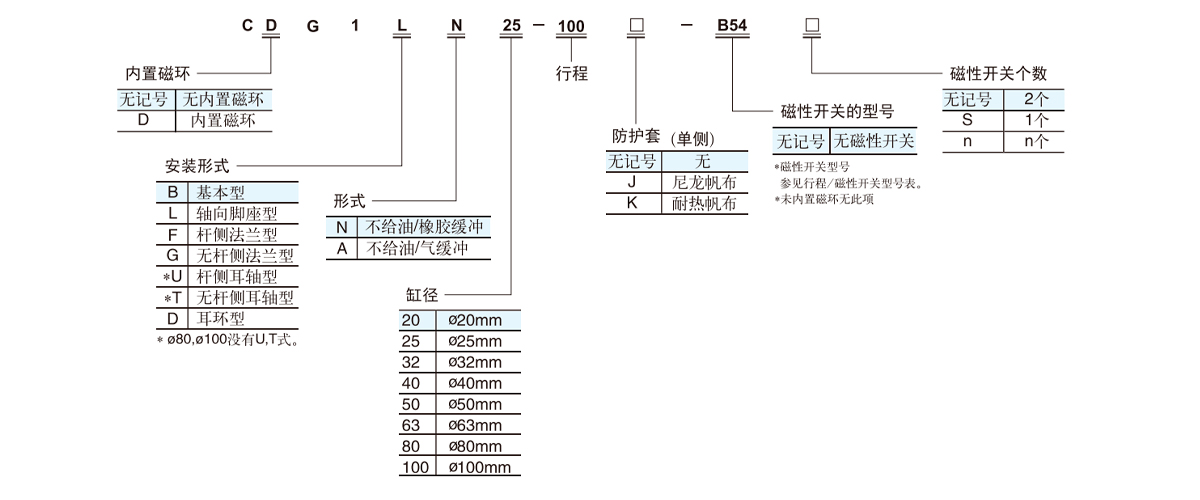

  • Диаметр цилиндра (мм) 20 25 32 40 50 63 80 100
    Используемая жидкость Воздух
    Режим работы Двойного действия
    Максимальное рабочее давление 1,0 МПа
    Минимальное рабочее давление 0,05 МПа
    Температура окружающей среды и жидкости Магнитный переключатель: от -10°C до 60°C
    Немагнитный переключатель: от -10°C до 70°C
    Скорость поршня 50~1000 мм/с 50~700 мм/с
    Буферизация Резиновая амортизация/воздушная амортизация
    Допуск длины хода, мм ~1000:(0~ 1,4)
    ~1200:(0~ 1,8)     		~1000:(0~ 1,4)
    ~1500:(0~ 1,8)
    *Смазка Не требуется
    Диаметр соединения Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *Если требуется смазка, используйте турбинное масло № 1 ISOVG32.

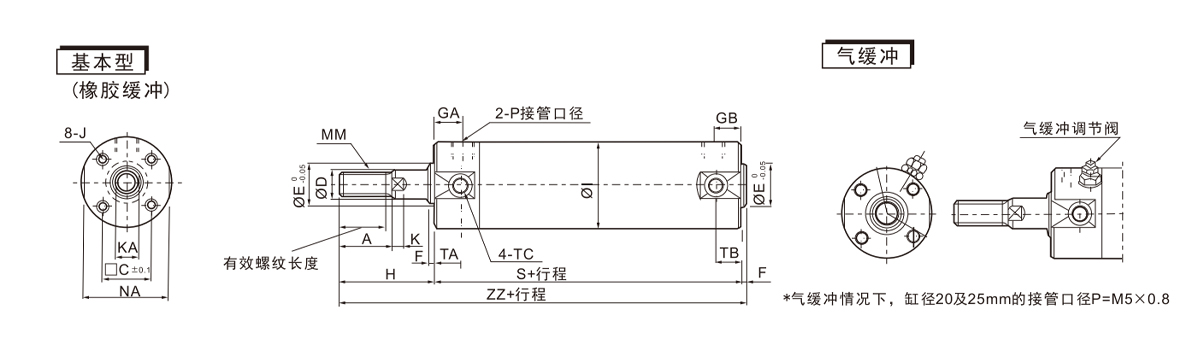

  • Диаметр цилиндра (мм) Диапазон перемещения (мм) Эффективная длина резьбы A □С ОД ØE F Джорджия ГБ I J K КА ММ NA P S ТА туберкулез ТК H ЗЗ
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0,7  Глубокий7 4 6 М8×1,25 24 *1/8 69 11 11 М5×0,8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 М5×0,8  Deep7.5 5.5 8 М10×1,25 29 *1/8 69 11 11 М6×0,75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 М5×0,8  Deep8 5.5 10 М10×1,25 35.5 1/8 71 11 10 М8×1,0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Глубина 12 6 14 М14×1,5 44 1/8 78 12 10 М10×1,25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 М8×1,25  Deep16 7 18 М18×1,5 55 1/4 90 13 12 М12×1,25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1,5  Глубина16 7 18 М18×1,5 69 1/4 90 13 12 М14×1,5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1,5 Глубина22 10 22 М22×1,5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1,75  Глубина22 10 26 М26×1,5 100 1/2 108 - - 71 182

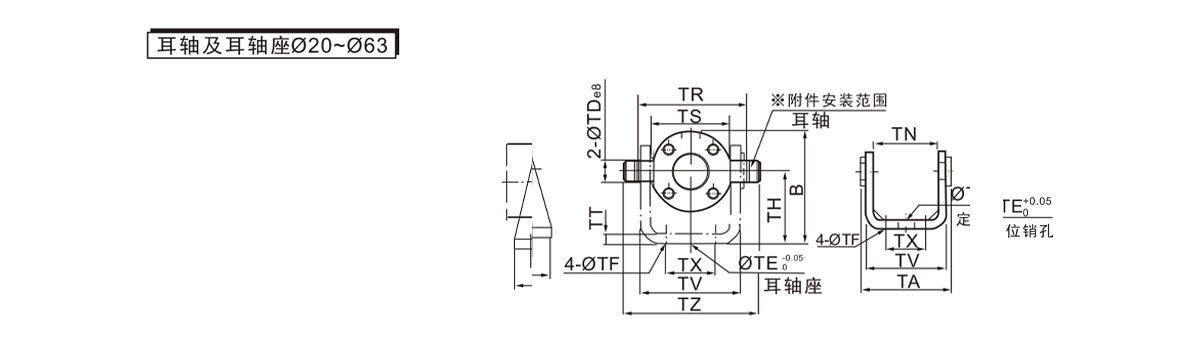

    Диаметр цилиндра (мм) Ось уха Сиденье ушной раковины
    Номер детали ØTDeB Номер детали B туберкулез ОТЕ ØTF ТД ТР ТС ТТ ТВ ТВ Техас Тай ТЗ
    20 CG-T020 8 -0,025
    -0,047     		CG-020-24А 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0,025
    -0,047     		CG-025-24А 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0,032
    -0,059     		CG-032-24А 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0,032
    -0,059     		CG-040-24А 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0,032
    -0,059     		CG-050-24А 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0,032
    -0,059     		CG-063-24А 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

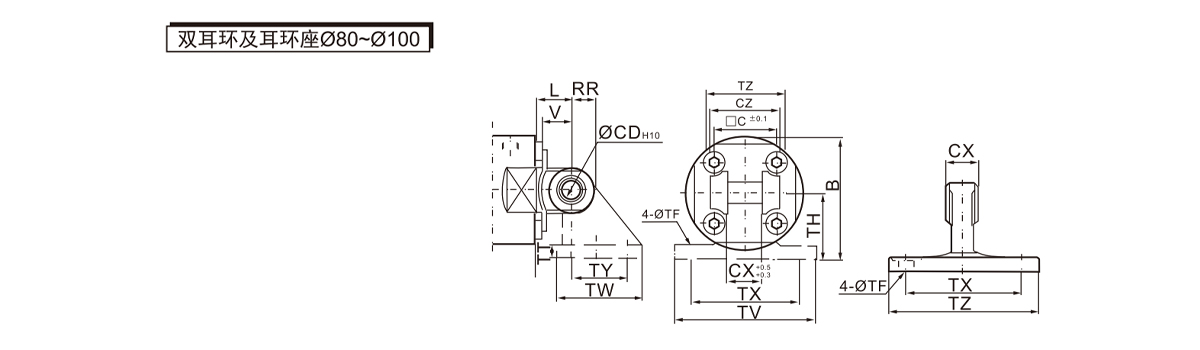

    Диаметр цилиндра (мм) Двойные серьги Держатель для сережек
    Номер детали ØCD  H10 CX Чехия L RR V Номер детали ØTF ТД ТТ ТВ ТВ Техас Тай ТЗ
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24А 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 ЦГ-100-24А 13.5 65 12 130 93 100 60 72

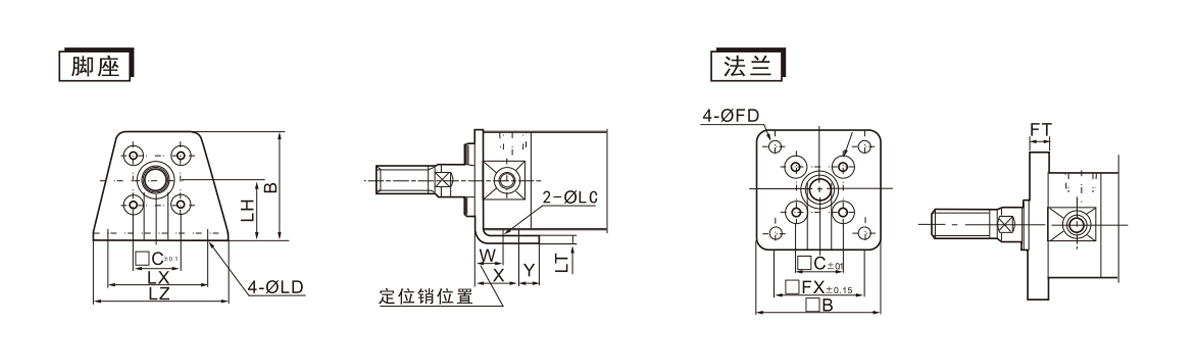

    Диаметр цилиндра (мм) Подставка для ног Фланец
    Номер детали ØLC ОЛД ЛГ LT ЛХ ЛЗ B W X Y Номер детали □Б □Форекс ОФД FT
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-Л100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

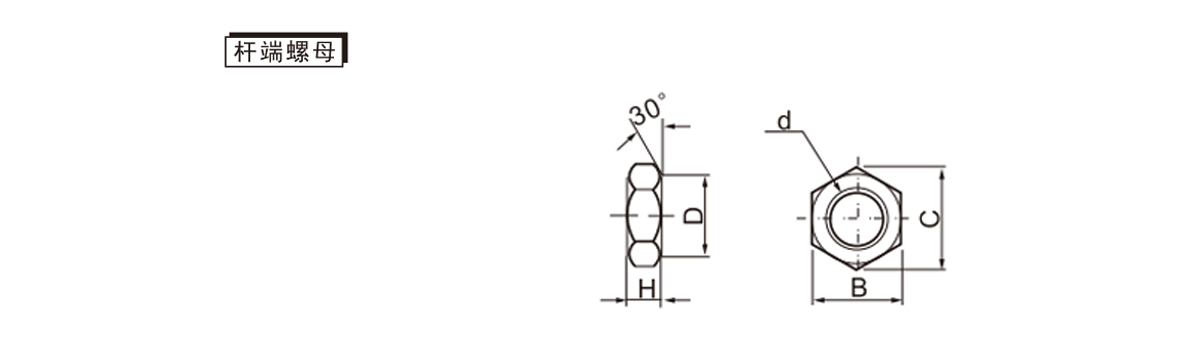

    Диаметр цилиндра (мм) Концевая гайка стержня
    Номер детали d H B C D
    20 НТ-02 М8×1,25 5 13 15 12.5
    2532 НТ-03 М10×1,25 6 17 19.6 16.5
    40 НТ-G04 М14×1,5 8 19 (21,9) 18
    5063 НТ-G05 М18×1,5 11 24 (27,7) 23
    80 НТ-08 М22×1,5 13 32 (37,0) 31
    100 НТ-10 М26×1,5 16 41 (47,3) 39

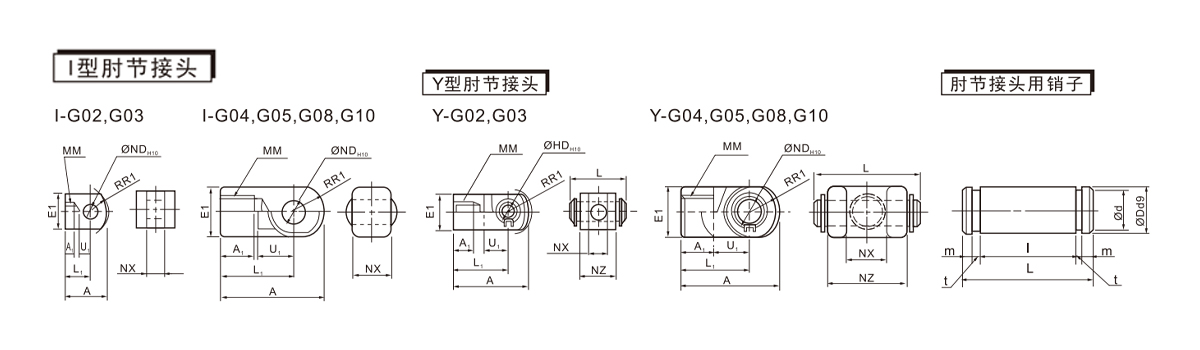

    Диаметр цилиндра (мм) Локтевой сустав I типа Угловой соединитель Y-образного типа Штифт локтевого сустава
    Номер детали A А1 Е1 Л1 ММ 1 руб. U1 НД H10 НХ Номер детали A А1 Е1 Л1 ММ 1 руб. U1 НД H10 НХ Нидерланды L Номер детали ØDd9 L од I m t
    20 I-G02 34 8.5 □16 25 М8×125 10.3 11.5 8 0.058
    0     		8 -0,2
    -0,4     		Y-G02 34 8.5 □ 16 25 М8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 М10×125 12.8 14 10 0.058
    0     		10 -0,2
    -0,4     		Y-G03 41 10.5 □ 20 30 М10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 М14×1,5 12 14 10 0.058
    0     		18 -0,3
    -0,5     		Y-G04 42 16 φ20 30 М14×1,5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 М18×1,5 16 20 14 0.070
    0     		22 -0,3
    -0,5     		Y-G05 56 20 φ28 40 М18×1,5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 М22×1,5 21 27 18 0.070
    0     		28 -0,3
    -0,5     		Y-G08 71 23 φ38 50 М22×1,5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 М26×1,5 24 31 22 0.084
    0     		32 -0,3
    -0,5     		Y-G10 79 24 φ44 55 М26×1,5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Шпильки, используемые для локтевых соединений цилиндров Ø80 и Ø100, такие же, как и для двойных сережек.
