Мини-цилиндр из нержавеющей стали серии MI Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Мини-цилиндр из нержавеющей стали серии MI

Мини-цилиндр из нержавеющей стали серии MI Мини-цилиндр из нержавеющей стали серии MI
  • Мини-цилиндр из нержавеющей стали серии MI
  • Мини-цилиндр из нержавеющей стали серии MI
Мини-цилиндр

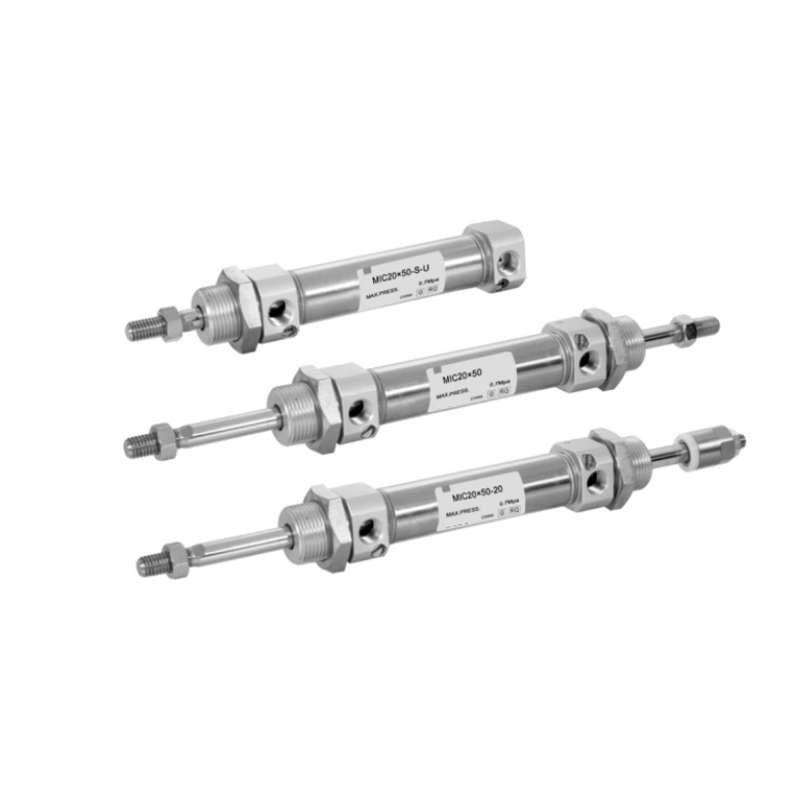

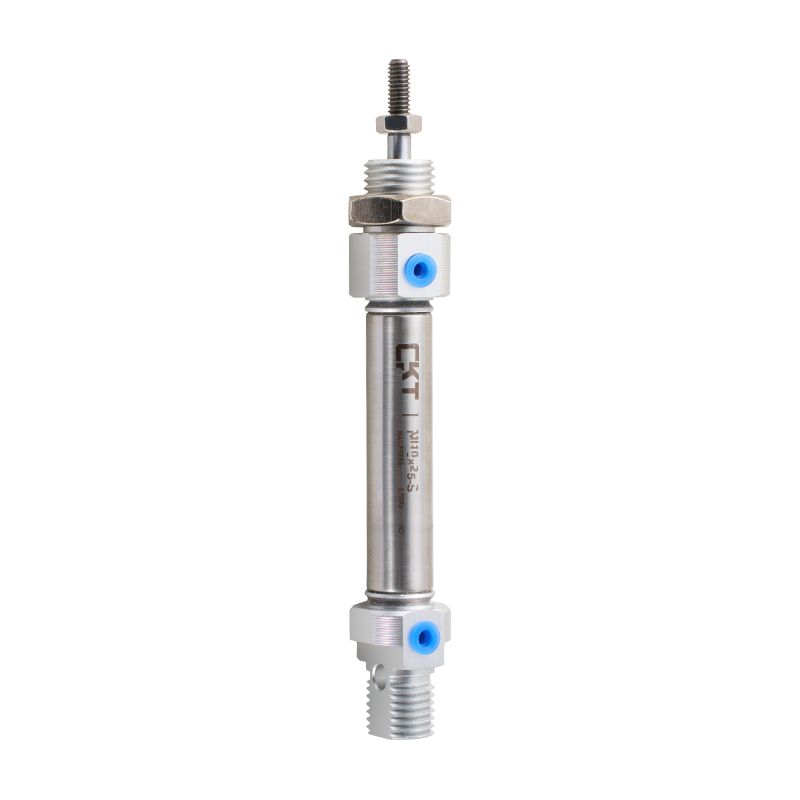

Мини-цилиндр из нержавеющей стали серии MI

1. Передняя и задняя крышки оснащены фиксированными подушками для предотвращения столкновений, чтобы уменьшить реверсивное воздействие цилиндра;
2. Различные типы задней крышки делают установку цилиндра более удобной;
3. Передняя и задняя крышки, а также корпус из нержавеющей стали имеют клепаную прокатную конструкцию, обеспечивающую надежность соединения;
4. Корпус цилиндра изготовлен из нержавеющей стали, поэтому цилиндр может адаптироваться к обычным агрессивным рабочим средам;
5. На выбор клиентов доступны баллоны различных характеристик и аксессуары для установки баллонов.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Световой цилиндр двойного действия с одним стержнем серии CG1
СЛЕДУЮЩАЯ：Мини-цилиндр из алюминиевого сплава серии MAL
  • Внутренний диаметр (мм) 8 10 12 16 20 25 32 40
    Тип действия Тип двойного действия, тип экструзии одностороннего действия, тип введения одностороннего действия
    - Тип амортизации двойного действия
    Рабочая среда Воздух
    Диапазон рабочего давления Тип двойного действия 0,1~1,0 МПа (14~145 фунтов на квадратный дюйм)
    Тип одностороннего действия 0,2~1,0 МПа (28~145 фунтов на квадратный дюйм)
    Гарантированная устойчивость к давлению 1,5 МПа (215 фунтов на квадратный дюйм)
    Диапазон рабочих температур °C -20~70
    Диапазон рабочих скоростей Тип двойного действия: 30–800
    Тип одностороннего действия: 50–800
    Диапазон допуска перемещения 0~150(0~1,0)     >150 14(0~ 1,0)
    Тип буфера Серия MIC: регулируемая амортизация;
    Другая серия: Противоударные колодки.
    Диаметр захвата М5×0,8 ПТ1/8 ПТ1/4

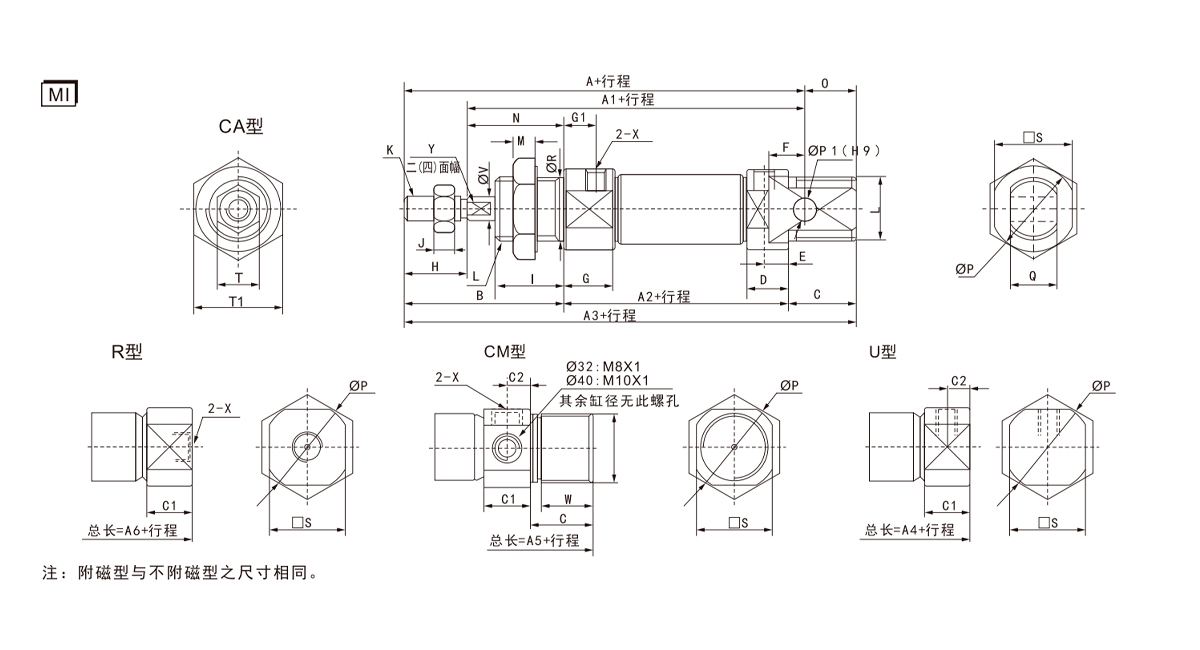

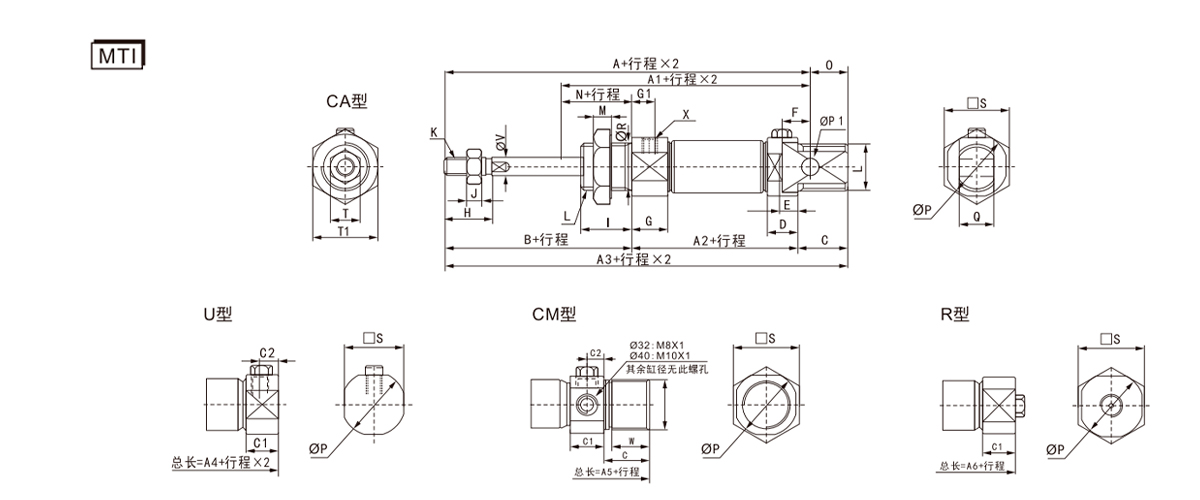

  • Диаметр цилиндра/символ A А1 А2 А3 А4 А5 А6 B C С1 С2 D E F G Г1 H I
    8 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    10 76 64 46 86 74 - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12
    12 91 75 50 105 88 - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    16 98 82 56 111 94 111 94 38 17 10.5 6 10.5 6 9 12.5 8 16 17
    20 115 95 62 126 106 126 106 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20
    25 1256 104 65 137 114.5 137 115 50 22 16 8 16 8 12 16 8 22 22
    32 - - - - 125 140 126 58 14 16.5 9 - - - 16.5 9 20 30
    40 - - - - 158 174 158 69 16 22 12 - - - 22 12 24 35

    Диаметр цилиндра/символ J K L M N 0 P П1 Q R S T Т1 X V W Y
    8 2.2 М4×0,7 М12×1,25 6 16 10 17 4 8 12 15 7 17 М5×0,8 4 - -
    10 2.2 М4×0,7 М12×1,25 6 16 10 17 4 8 12 15 7 17 М5×0,8 4 - -
    12 5 М6×1,0 М16×1,5 6 22 14 20 6 12 16 18 10 22 М5×0,8 6 - 5
    16 5 М6×1,0 М16×1,5 6 22 13 22 6 12 16 20 10 22 М5×0,8 6 13.5 5
    20 6 М8×1,25 М22×1,5 7 24 11 29 8 16 22 25 12 29 ПТ1/8 8 16.5 6
    25 6 М10×1,25 М22×1,5 7 28 11 33.5 8 16 22 30 17 29 ПТ1/8 10 18.5 8
    32 6 М10×1,25 М30×1,5 7 38 - 37.5 - - 30 34.5 17 36 ПТ1/8 12 10.5 10
    40 7 М12×1,25 М38×1,5 8 45 - 46.5 - - 38 42.5 17 46 ПТ1/4 16 12.5 14

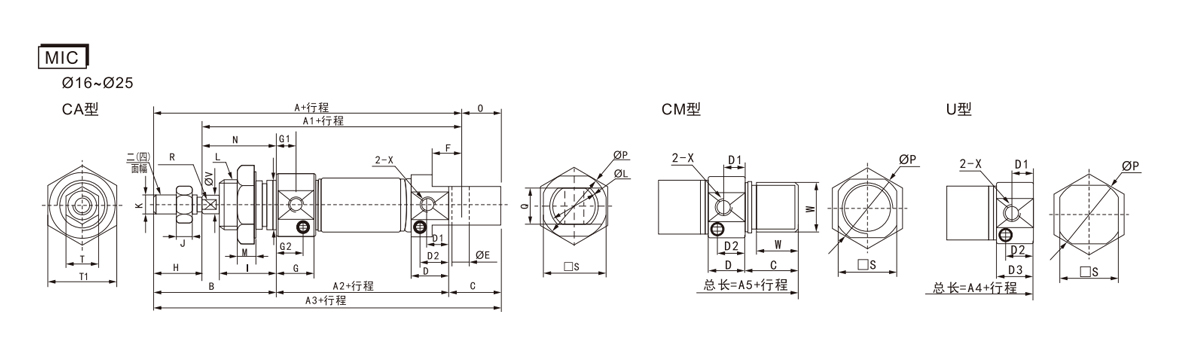

    Диаметр цилиндра/символ A А1 А2 А3 А4 А5 B C D Д1 Д2 Д3 E F G Г1 G2
    16 98 82 56 111 94 111 38 17 12.1 7 9 12.1 6 9 12.5 7.5 9.5
    20 115 95 62 126 106 126 44 20 14.5 7.5 10.5 14.5 8 12 14.5 7.5 10.5
    25 126 104 65 137 113.5 137 50 22 16 8 10.5 14.5 8 12 16 8 12

    Диаметр цилиндра/символ H
    I     		J K L M N 0 P Q R S T Т1 V W X
    16 16 17 5 М6×1,0 М16×1,5 6 22 13 22 12 5 20 10 22 6 13.5 М5×0,8
    20 20 20 6 М8×1,25 М22×1,5 7 24 11 29 16 6 25 12 29 8 16.5 ПТ1/8
    25 22 22 6 М10×1,25 М22×1,5 7 28 11 33.5 16 8 30 17 29 10 18.5 ПТ1/8

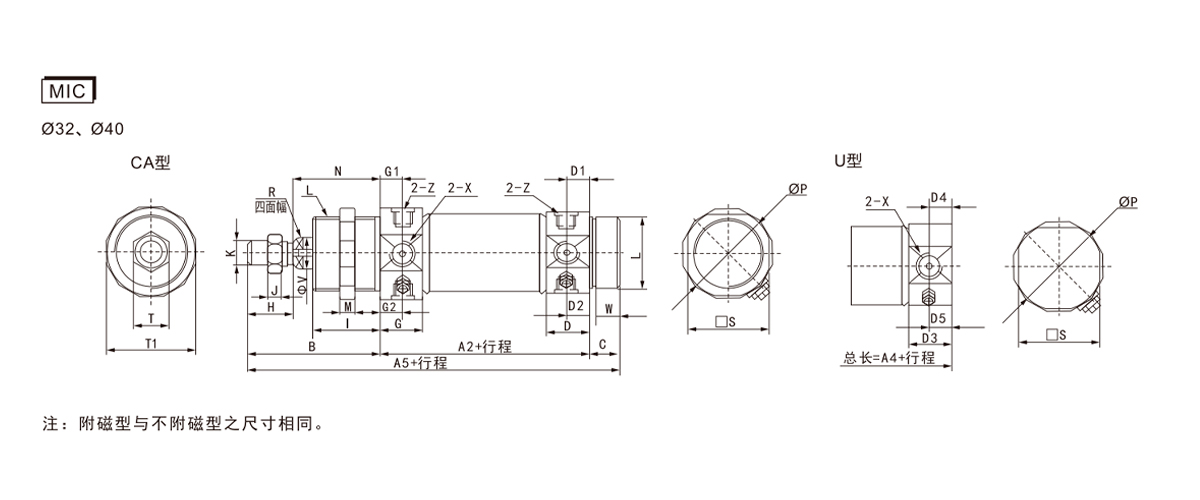

    Диаметр цилиндра/символ А2 А4 А5 B C D Д1 Д2 Д3 Д4 Д5 G Г1 G2 H I J K
    32 68 124 140 58 14 16.5 9 11.5 14.5 7.5 11 16.5 9 11.8 20 30 6 М10×1,25
    40 89 157.5 174 69 16 22 12 12 21.5 11.5 14 22 12 12 24 35 7 М12×1,25

    Диаметр цилиндра/символ L M N P S T Т1 V W X
    32 М30×1,5 7 38 17.5 34.5 17 36 12 10.5 ПТ1/8
    40 М38×1,5 8 45 46.5 42.5 17 46 16 12.5 ПТ1/4

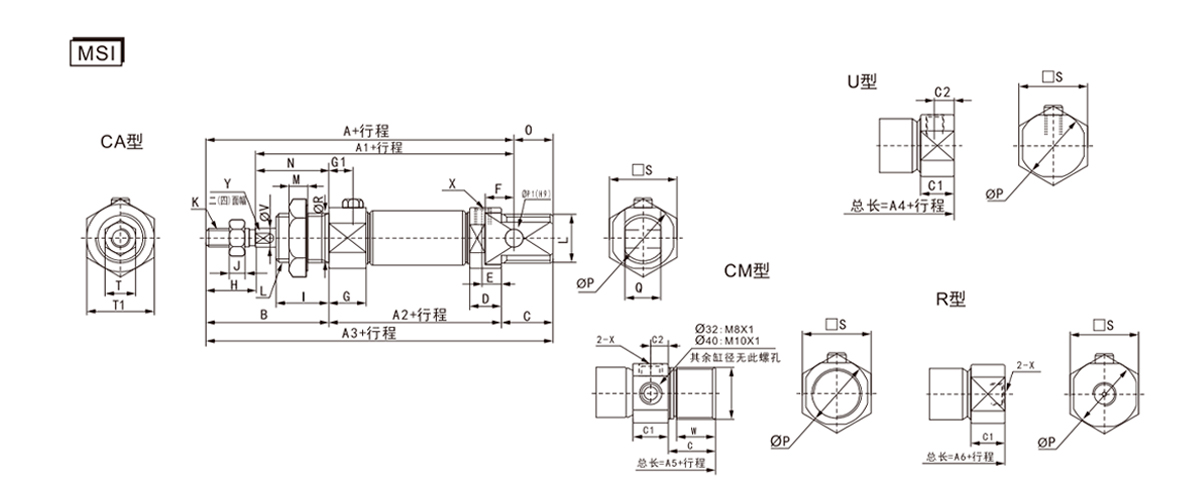

    Символ A А1 А2 А3 А4
    Диаметр цилиндра/Ход 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150 0~50 51~100 101~150
    8 101 - 89 - - 71 - - 111 - - 99 - -
    10 101 - - 89 - - 71 - - 111 - - 99 - -
    12 116 - - 100 - - 75 - - 130 - - 113 - -
    16 123 148 - 107 132 - 81 106 - 136 161 - 119 144 -
    20 140 165 190 120 145 170 87 112 137 151 176 201 131 156 181
    25 151 176 201 129 154 179 90 115 140 162 187 212 139.5 164.5 189.5
    32 - - - - - - - - - - - 150 175 200
    40 - - - - - - - - - - - 183 208 233

    Символ А5 А6 B C С1 С2 D E F G Г1 H I J
    Диаметр цилиндра/Ход 0~50 51~100 101~150 0~50 51~100 101~150
    8 - - - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    10 - - - - 28 12 9.5 5 9.5 5 6 11.5 7 12 12 2.2
    12 - - - - - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    16 136 161 - 119 144 - 38 17 10.5 6 10.5 6 9 12.5 8 16 17 5
    20 151 176 201 131 156 181 44 20 14.5 7.5 14.5 7.5 12 14.5 7.5 20 20 6
    25 162 187 212 140 165 190 50 22 16 8 16 8 12 16 8 22 22 6
    32 165 190 215 151 176 201 58 14 16.5 9 - - - 16.5 9 20 30 6
    40 199 224 249 183 208 233 69 16 22 12 - - - 22 12 24 35 7

    Диаметр цилиндра/символ K L M N O P П1 Q R S T Т1 X V W Y
    8 М4×0,7 М12×1,25 6 16 10 17 4 8 12 15 7 17 М5×0,8 4 -
    10 М4×0,7 М12×1,25 6 16 10 17 4 8 12 15 7 17 М5×0,8 4 - -
    12 М6×1,0 М16×1,5 6 22 14 20 6 12 16 18 10 22 М5×0,8 6 - 5
    16 М6×1,0 М16×1,5 6 22 13 20 6 12 16 20 10 22 М5×0,8 6 13.5 5
    20 М8×1,25 М22×1,5 7 24 11 29 8 16 22 25 12 29 ПТ1/8 8 16.5 6
    25 М10×1,25 М22×1,5 7 28 11 33.5 8 16 22 30 17 29 ПТ1/8 10 18.5 8
    32 М10×1,25 М30×1,5 7 38 - 37.5 - - 30 34.5 17 36 ПТ1/8 12 10.5 10
    40 М10×1,25 М38×1,5 8 45 - 46.5 - - 38 42.5 17 46 ПТ1/4 16 12.5 14

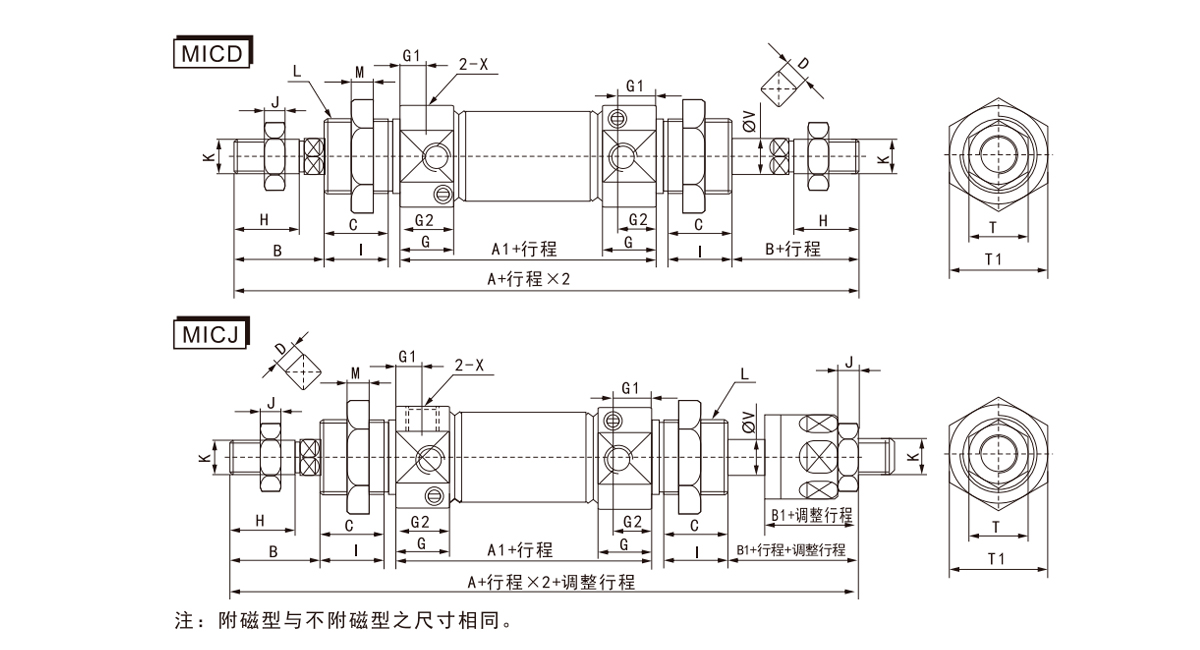

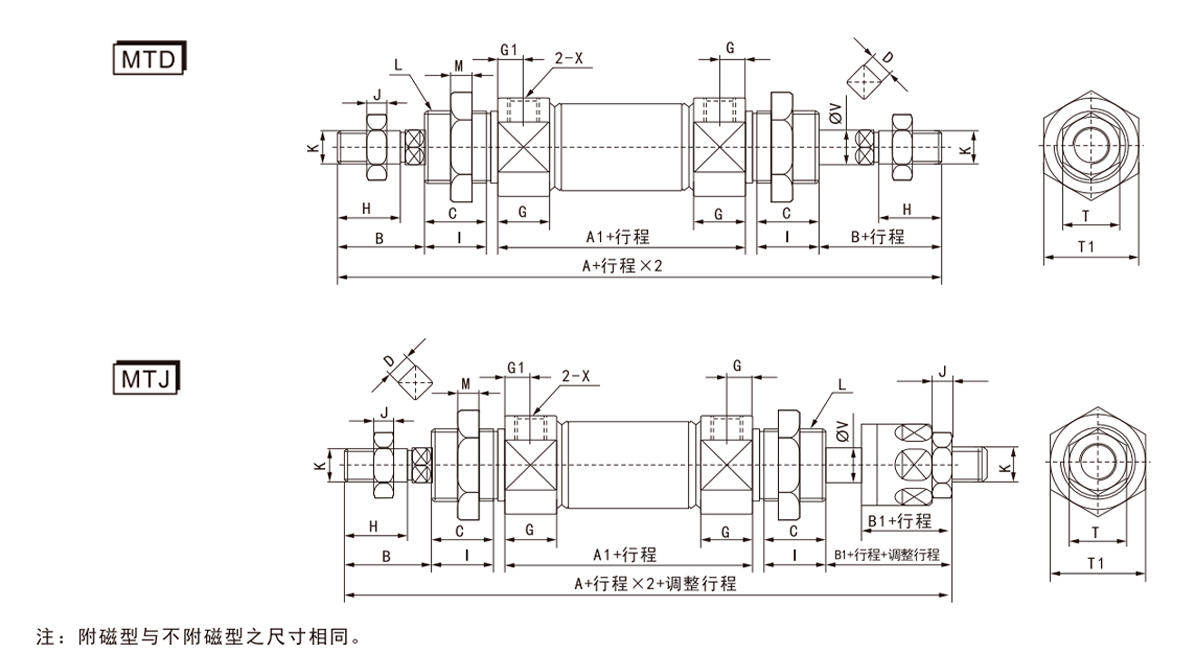

    Диаметр цилиндра/символ A А1 А2 B Б1 C D G Г1 H 1 J K L M T Т1 V X
    8 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 М4×0,7 М12×1,25 6 7 17 4 М5×0,8
    10 104 48 102.7 16 14.7 9.5 - 11.5 7 10.5 12 2.2 М4×0,7 М12×1,25 6 7 17 4 М5×0,8
    12 128 52 128 21 21 14.5 5 (двусторонний) 12.5 8 14 17 5 М6×1,0 М16×1,5 6 10 22 6 М5×0,8
    16 134 58 134 21 21 13.5 5 (двусторонний) 12.5 8 14.5 17 5 М6×1,0 М16×1,5 6 10 22 6 М5×0,8
    20 150 62 151 24 25 16.5 6(двусторонний) 14.5 7.5 18 20 6 М8×1,25 М22×1,5 7 12 29 8 ПТ1/8
    25 165 65 164 28 27 18.5 8(четырехсторонний) 16 8 20.5 22 6 М10×1,25 М22×1,5 7 17 29 10 ПТ1/8
    32 184 68 183 28 27 26.5 10 (четырехсторонний) 16.5 9 17.5 30 6 М10×1,25 М30×1,5 7 17 36 12 ПТ1/8
    40 227 89 221 34 28 31.5 14(четырехсторонний) 22 12 21 35 7 М10×1,25 М38×1,5 8 17 46 16 ПТ1/4

    Символ/Cylinder diameter 16 20 25 32 40
    A 132.4 150 165 184 227
    А1 56.4 62 65 68 89
    А2 132.4 151 164 183 221
    B 21 24 28 28 34
    Б1 21 25 27 27 28
    C 13.5 16.5 18.5 26.5 31.5
    D 5 (двусторонний) 6(двусторонний) 8(четырехсторонний) 10 (четырехсторонний) 14(четырехсторонний)
    G 12.5 14.5 16 16.5 22
    Г1 7.5 7.5 8 9 12
    G2 9.5 10.5 12 11.8 12
    H 14.5 18 20.5 17.5 21
    I 17 20 22 30 35
    J 5 6 6 9 7
    K М6×1 М8×1,25 М10×1,25 М10×1,25 М12×1,25
    L М16×1,5 М22×1,5 М22×1,5 М30×1,5 М38×1,5
    M 6 7 7 7 8
    T 10 12 17 17 17
    Т1 22 29 29 36 46
    V 6 8 10 12 16
    X М5×0,8 ПТ1/8 ПТ1/8 ПТ1/8 ПТ1/8

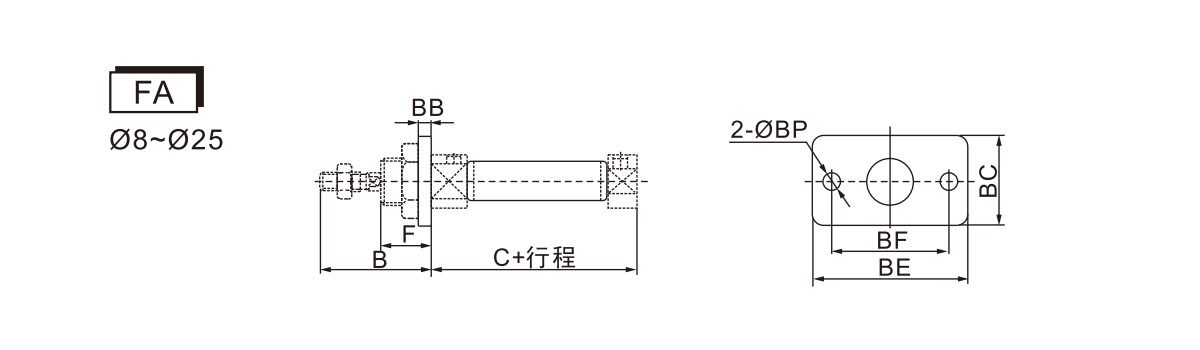

    Символ/Cylinder diameter 8 10 12 16 20 25
    B 28 28 38 38 44 50
    C 46 46 50 56 62 65
    ББ 3 3 4 4 5 5
    до нашей эры 22 22 30 30 40 40
    БЫТЬ 40 40 52 52 66 66
    лучший друг 30 30 40 40 50 50
    БП 4.5 4.5 5.5 5.5 6.6 6.6
    F 12 12 17 17 20 22

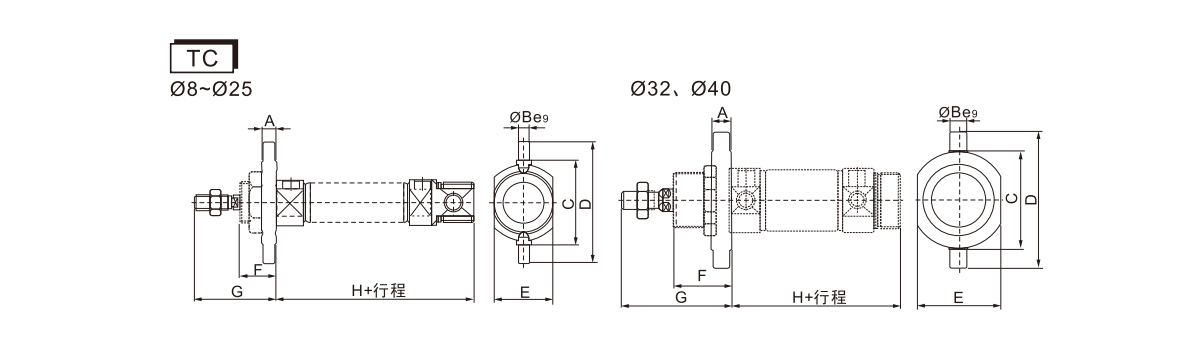

    Символ/Cylinder diameter 8 10 12 16 20 25 32 40
    A 6 6 8 8 8 8 11 12
    B 4 4 6 6 6 6 9 10
    C 26 26 38 38 46 46 54 64
    D 38 38 58 58 66 66 74 84
    E 20 20 25 25 32 32 45 55
    F 12 12 17 17 20 22 30 35
    G 28 28 38 38 44 50 58 69
    H 58 58 67 73 82 87 82 101

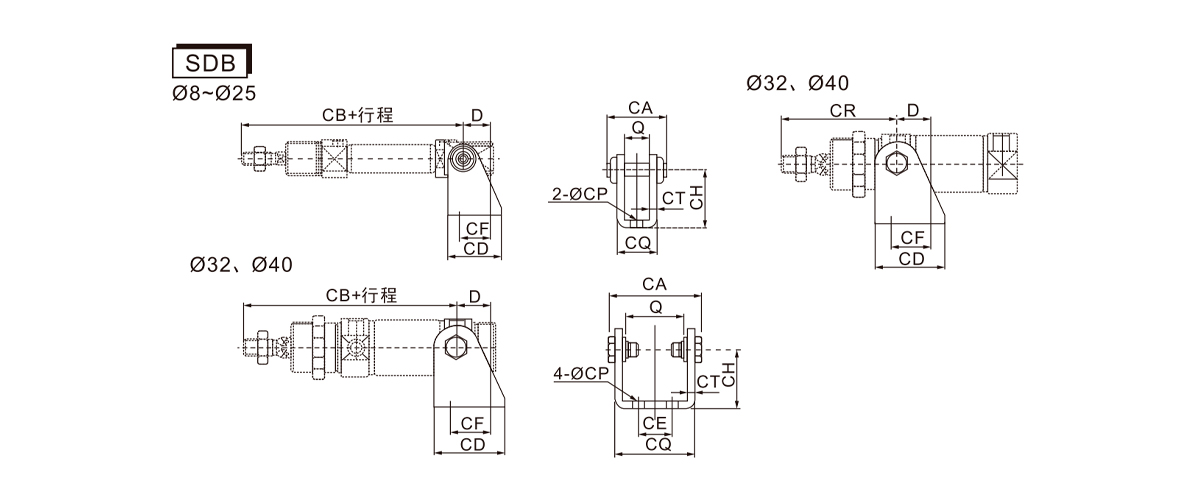

    Символ/Cylinder diameter 8 10 12 16 20 25 32 40
    D 11 11 13 13 16 16 20 27
    Q 8.1 8.1 12.1 12.1 16.1 16.1 34.6 42.6
    Калифорния 18.4 18.4 28 28 38 38 55.6 69.6
    КБ 76 76 91 98 115 126 117 146
    компакт-диск 20 20 25 25 32 32 41 52
    CE - - - - - - 20 28
    CF 12.5 12.5 15 15 20 20 24 30
    СН 24 24 27 27 30 30 35 40
    КП 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    CQ 13.1 13.1 18.1 18.1 24.1 24.1 46.6 58.6
    Коннектикут 2.5 2.5 3 3 4 4 4 5
    ЧР - - - - - - 67 81

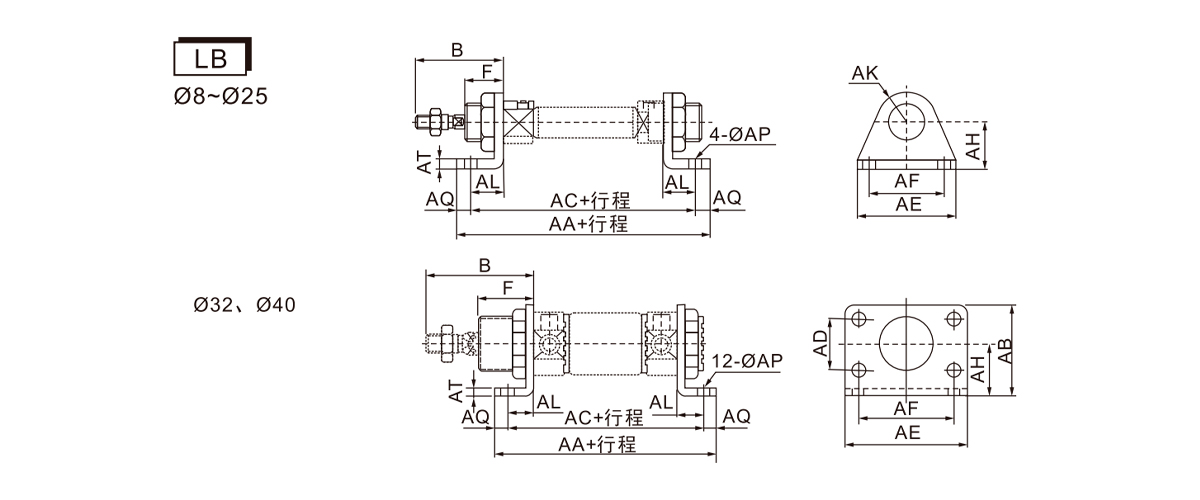

    Символ/Cylinder diameter 8 10 12 16 20 25 32 40
    B 28 28 38 38 44 50 58 69
    F 12 12 17 17 20 22 30 35
    АА 78 78 90 96 112 115 110 149
    АБ - - - - - - 49 58
    переменного тока 68 68 78 84 96 99 96 129
    нашей эры - - - - - - 28 30
    АЕ 35 35 42 42 54 54 66 80
    АФ 25 25 32 32 40 40 52 60
    АХ 16 16 20 20 25 25 28 33
    АК 10 10 13 13 20 20 - -
    АЛ 11 11 14 14 17 17 14 20
    АП 4.5 4.5 5.5 5.5 6.6 6.6 7 9
    АК 5 5 6 6 8 8 7 10
    АТ 3 3 4 4 5 5 4 5
