Мини-цилиндр из алюминиевого сплава серии MAL Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Мини-цилиндр из алюминиевого сплава серии MAL

Мини-цилиндр из алюминиевого сплава серии MAL Мини-цилиндр из алюминиевого сплава серии MAL Мини-цилиндр из алюминиевого сплава серии MAL
  • Мини-цилиндр из алюминиевого сплава серии MAL
  • Мини-цилиндр из алюминиевого сплава серии MAL
  • Мини-цилиндр из алюминиевого сплава серии MAL
Мини-цилиндр

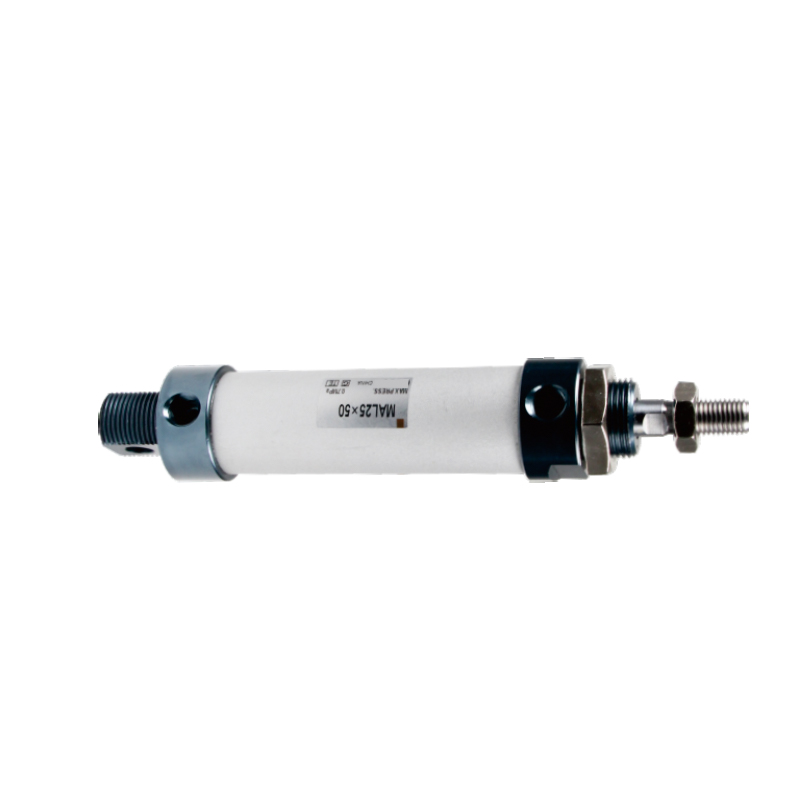

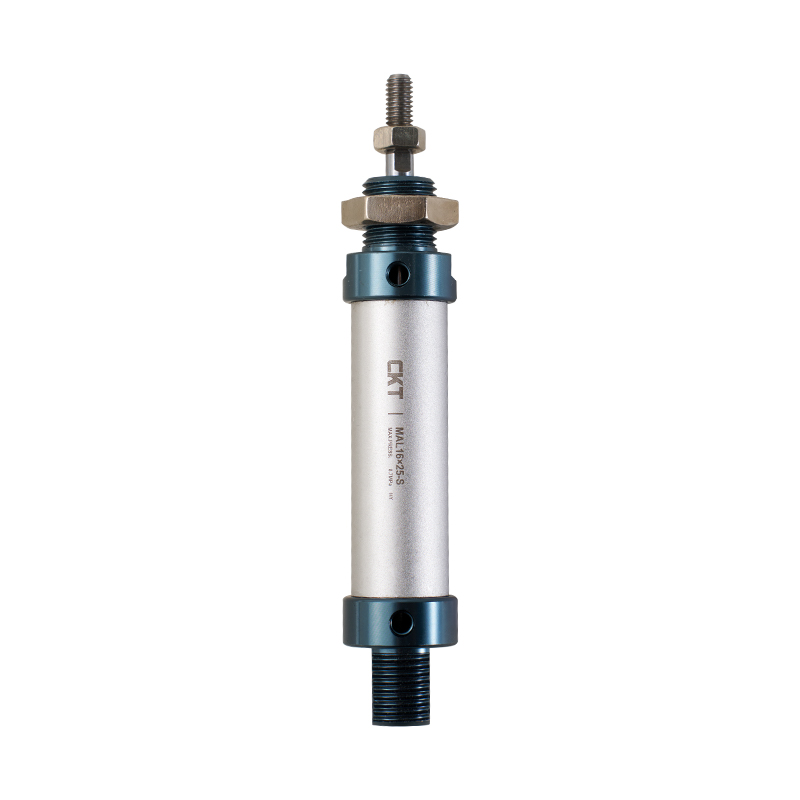

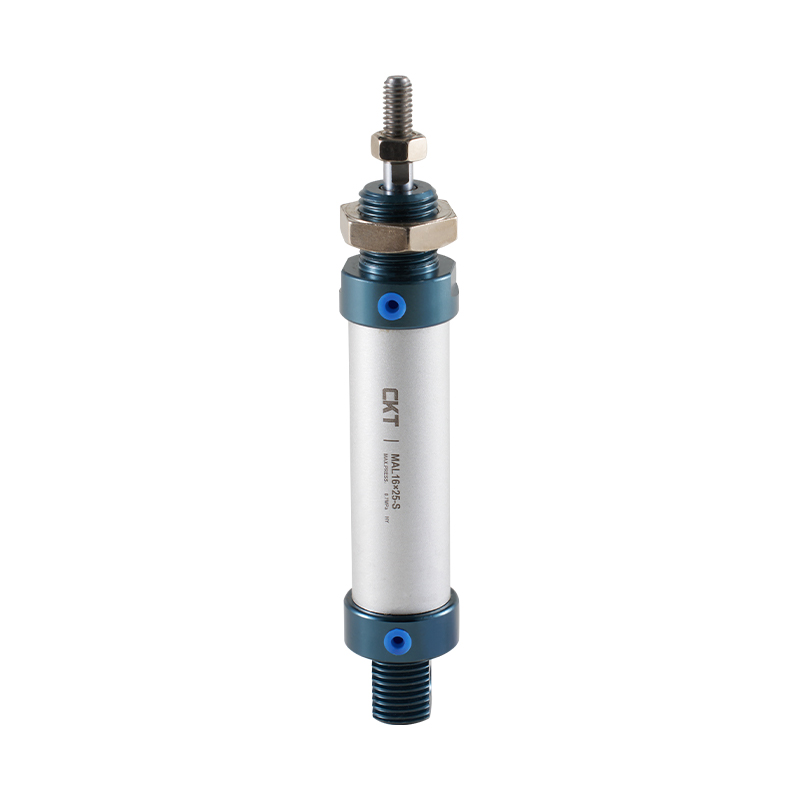

Мини-цилиндр из алюминиевого сплава серии MAL

1. Внедрить стандарты компании и использовать алюминиевый корпус цилиндра с круглой трубкой;
2. Передняя и задняя крышки соединены с трубкой цилиндра резьбой;
3. Поршневое уплотнение имеет двустороннюю уплотнительную конструкцию специальной формы, компактный размер и функцию хранения масла;
4. Передняя крышка оснащена самосмазывающейся направляющей подшипника с хорошими смазочными и направляющими характеристиками;
5. Разнообразие форм задней крышки делает установку цилиндра более удобной;
6. На выбор клиентов доступны баллоны различных характеристик и аксессуары для установки баллонов.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Мини-цилиндр из нержавеющей стали серии MI
СЛЕДУЮЩАЯ：Мини-цилиндры из нержавеющей стали серии MA
  • Внутренний диаметр (мм) 20 25 32 40
    Тип действия Серии MSAL и MTAL Тип одностороннего действия
    Другая серия Возвратно-поступательный тип
    Рабочая среда Воздух
    Диапазон давления Возвратно-поступательный тип 0,1~1,0 МПа (14~145 фунтов на квадратный дюйм)
    Тип одностороннего действия 0,2~1,0 МПа (28~145 фунтов на квадратный дюйм)
    Гарантированная устойчивость к давлению 1,5 МПа (215 фунтов на квадратный дюйм)
    Диапазон рабочих температур °C -20~70
    Диапазон рабочих скоростей Тип одностороннего действия：50~800mm/s
    Реактивный тип: 30~800 мм/с.
    Диапазон допуска перемещения 0~150 10 >150*1,4
    Тип буфера Накладка на бампер
    *Диаметр захвата ПТ1/8 ПТ1/4
    *Для соединения доступны типы резьбы NPT и G. Пожалуйста, выберите.

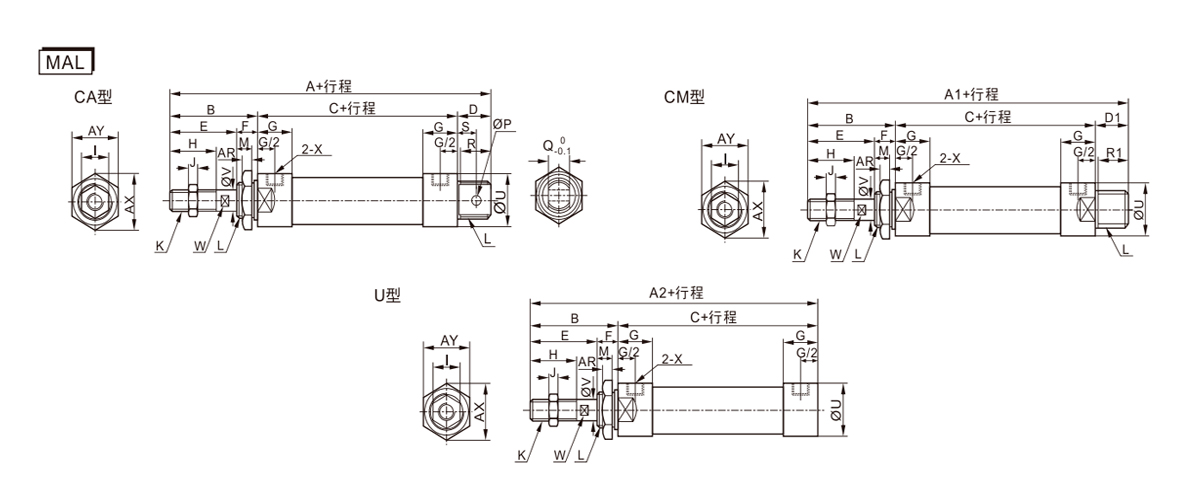

  • Диаметр цилиндра/обозначение A А1 А2 B C D Д1 E F G H I J K L M P Q R Р1 S U V W X АР ТОПОР ДА
    16 107 108 92 40 51 16 16 24 16 10 16 10 5 М6×1 М16×1,5 14 6 12 16 12 10 22 9 6 ПТМ5 6 25 22
    20 131 122 110 40 70 21 12 28 12 16 20 12 5 М8×1,25 М22×1,5 10 8 16 19 12 12 29 8 0 ПТ1/8 7 33 29
    25 135 128 114 44 70 21 14 30 14 16 22 17 6 М10×1,25 М22×1,5 12 8 16 19 14 12 34 10 8 ПТ1/8 7 33 29
    32 141 128 114 44 70 21 14 30 14 16 22 17 6 М10×1,25 М24×2,0 12 10 16 25 14 15 39.5 12 10 ПТ1/8 8 37 32
    40 143 130 116 46 92 27 14 32 14 16 24 19 7 М12×1,25 М30×2,0 12 12 20 25 14 15 49.5 16 14 ПТ1/4 9 47 41

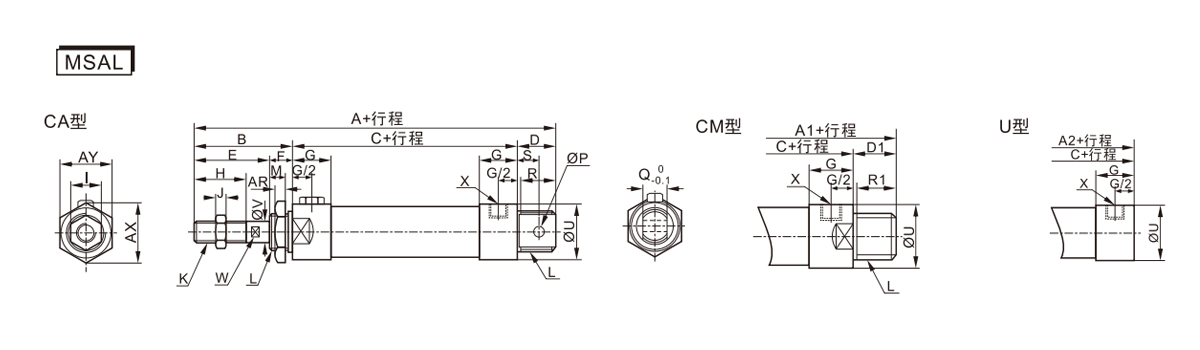

    Символ A А1 А2 B C D Д1 E F
    Отверстие/ход поршня 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101 0~50 51~100 ≥101
    20 156 181 206 147 172 197 135 160 185 40 95 120 145 21 12 28 12
    25 160 185 210 153 178 203 139 164 189 44 95 120 145 21 14 30 14
    32 166 191 216 153 178 203 139 164 189 44 95 120 145 27 14 30 14
    40 190 215 240 177 202 227 163 188 213 46 117 142 167 27 14 32 14

    Диаметр цилиндра/обозначение G H 1 J K L M P Q R Р1 S U V W X АР ТОПОР ДА
    20 16 20 12 6 М8×1,25 М22×1,5 10 8 16 19 10 12 29 8 6 ПТ1/8 7 33 29
    25 16 22 17 6 М10×1,25 М22×1,5 12 8 16 19 12 12 34 10 8 ПТ1/8 7 33 29
    32 16 22 17 6 М10×1,25 М24×2,0 12 10 16 25 12 15 39.5 12 10 ПТ1/8 8 37 32
    40 22 24 17 7 М12×1,25 М30×2,0 12 12 20 25 12 15 49.5 16 14 ПТ1/4 9 47 41

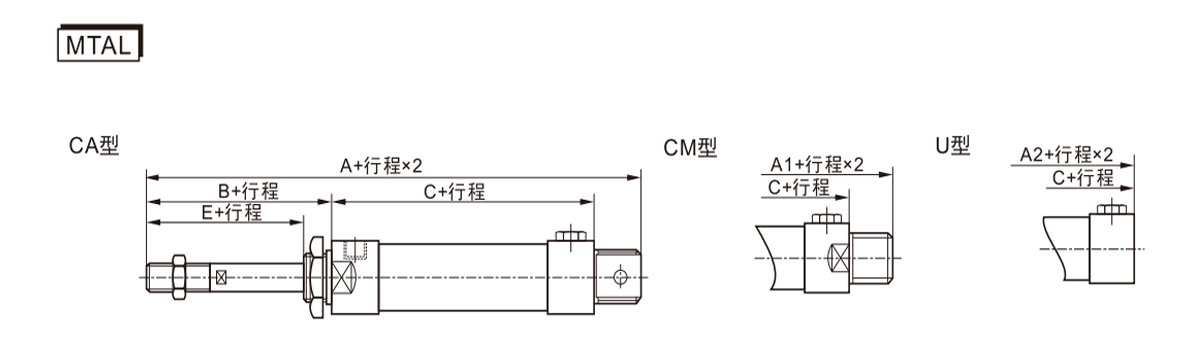

    Диаметр цилиндра/обозначение A А1 А2 C
    Маршрут 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100 0~25 26~50 51~75 76~100
    20 146 156 171 181 137 147 162 172 125 135 150 160 85 95 110 120
    25 150 160 175 185 143 153 168 178 129 139 154 164 85 95 110 120
    32 156 166 186 196 143 153 173 183 129 139 159 169 85 95 115 125
    40 180 190 210 220 167 177 197 207 153 163 183 193 107 117 137 147

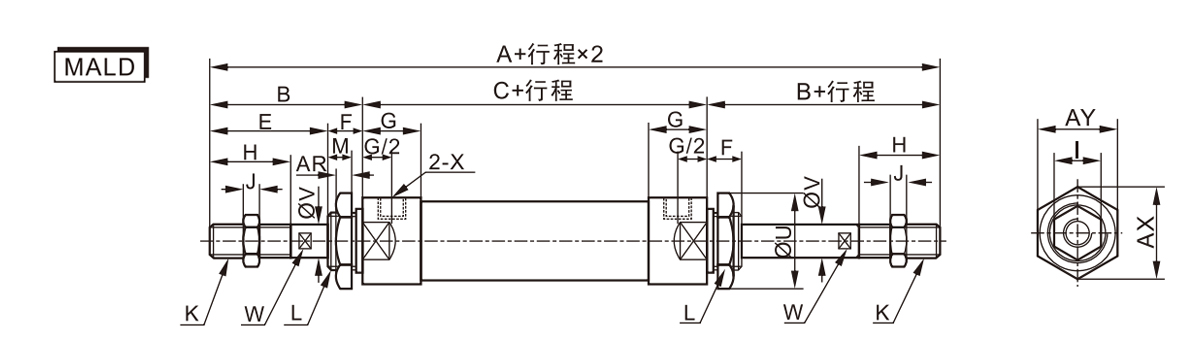

    Диаметр цилиндра/обозначение A B C E F G H I J K L M U V W X АР ТОПОР ДА
    20 150 40 70 28 12 16 20 12 6 М8×1,25 М22×1,5 10 29 8 6 ПТ1/8 7 33 29
    25 158 44 70 30 14 16 22 17 6 М10×1,25 М22×1,5 12 34 10 8 ПТ1/8 7 33 29
    32 158 44 70 30 14 16 22 17 6 М10×1,25 М24×2,0 12 39.5 12 10 ПТ1/8 8 37 32
    40 184 46 92 32 14 22 24 17 7 М12×1,25 М30×2,0 12 49.5 16 14 ПТ1/4 9 47 41

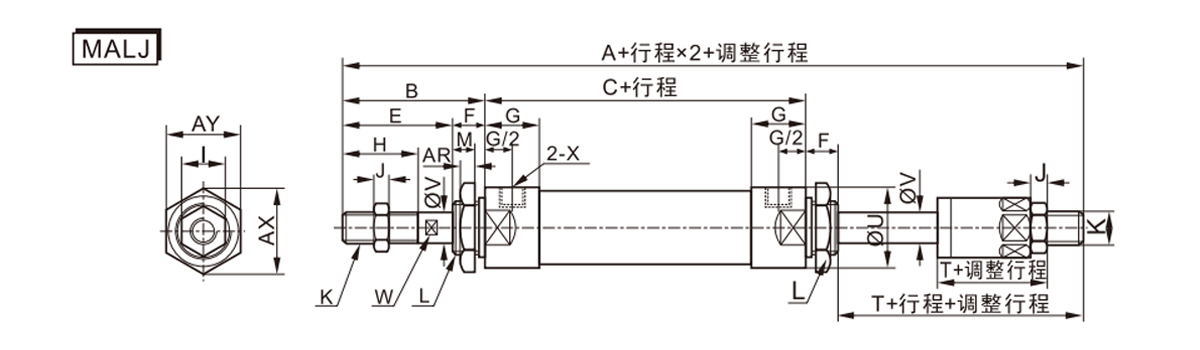

    Диаметр цилиндра/обозначение A B C E F G H I J K L M T U V W X АР ТОПОР ДА
    20 147 40 70 28 12 16 20 12 6 М8×1,25 М22×1,5 10 25 29 8 6 ПТ1/8 7 33 29
    25 155 44 70 30 14 16 22 17 6 М10×1,25 М22×1,5 12 27 34 10 8 ПТ1/8 7 33 29
    32 155 44 70 30 14 16 22 17 6 М10×1,25 М24×2,0 12 27 39.5 12 10 ПТ1/8 8 37 32
    40 180 46 92 32 14 22 24 17 7 М12×1,25 М30×2,0 12 28 49.5 16 14 ПТ1/4 9 47 41

    Символ B C
    (МАЛсерия)     		C(MSАЛсерия) ББ до нашей эры БД БЫТЬ лучший друг БП F
    Отверстие/ход поршня 0~50 51~100 101~150
    20 40 70 95 120 145 4 38 - 64 50 6.5 12
    25 44 70 95 120 145 4 38 - 64 50 6.5 14
    32 44 70 95 120 145 4 47 33 72 58 6.5 14
    40 46 92 117 142 167 4 50 36 84 70 6.5 14

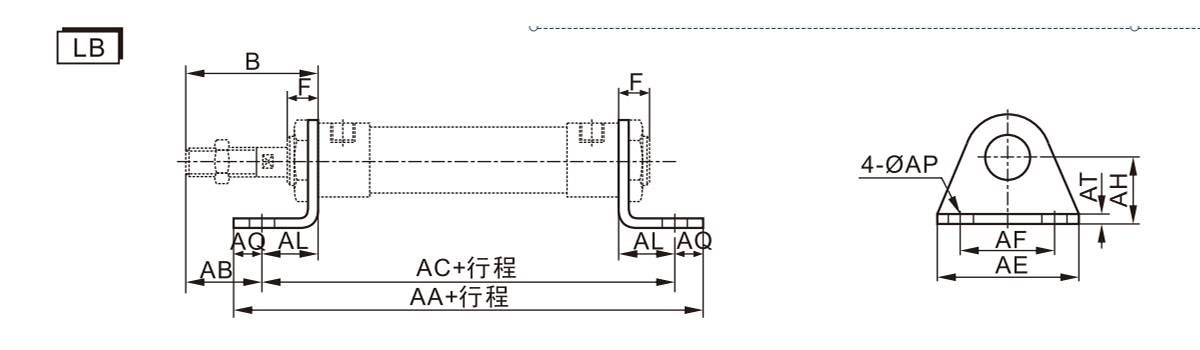

    Символ B F АА
    (МАЛсерия)     		АА(MSAL series) АБ переменного тока
    (МАЛсерия)     		переменного тока(MSAL series) АЕ АФ AL АК АП АТ АХ
    Отверстие/ход поршня 0~50 51~100 101~150 0~50 51~100 101~150
    20 40 12 116 141 166 191 25 100 125 150 175 54 40 15 8 6.5 3 25
    25 44 14 116 141 166 191 29 100 125 150 175 54 40 15 8 6.5 3 25
    32 44 14 136 161 186 211 19 120 145 170 195 59 45 25 8 6.5 4 32
    40 46 14 158 183 208 233 21 142 167 192 217 64 50 25 8 6.5 4 36

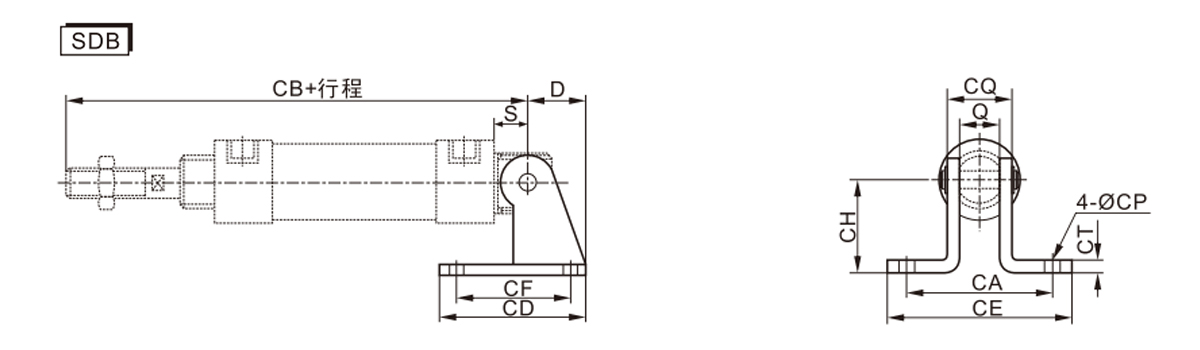

    Символ D S Q Калифорния КБ
    (серия МАЛ)     		КБ(MSAL series) компакт-диск CE CF СН Коннектикут КП CQ
    Отверстие/ход поршня 0~50 51~100 101~150
    20 21 12 16 51 122 147 172 197 48 67 32 32 3 6.5 22
    25 21 12 16 51 126 151 176 201 48 67 32 32 3 6.5 22
    32 27 15 16 51 129 154 179 204 52 67 36 36 4 6.5 24
    40 27 15 20 55 153 178 203 228 56 71 40 40 4 6.5 28
