Мини-цилиндры из нержавеющей стали серии MA Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Мини-цилиндры из нержавеющей стали серии MA

Мини-цилиндры из нержавеющей стали серии MA Мини-цилиндры из нержавеющей стали серии MA
  • Мини-цилиндры из нержавеющей стали серии MA
  • Мини-цилиндры из нержавеющей стали серии MA
Мини-цилиндр

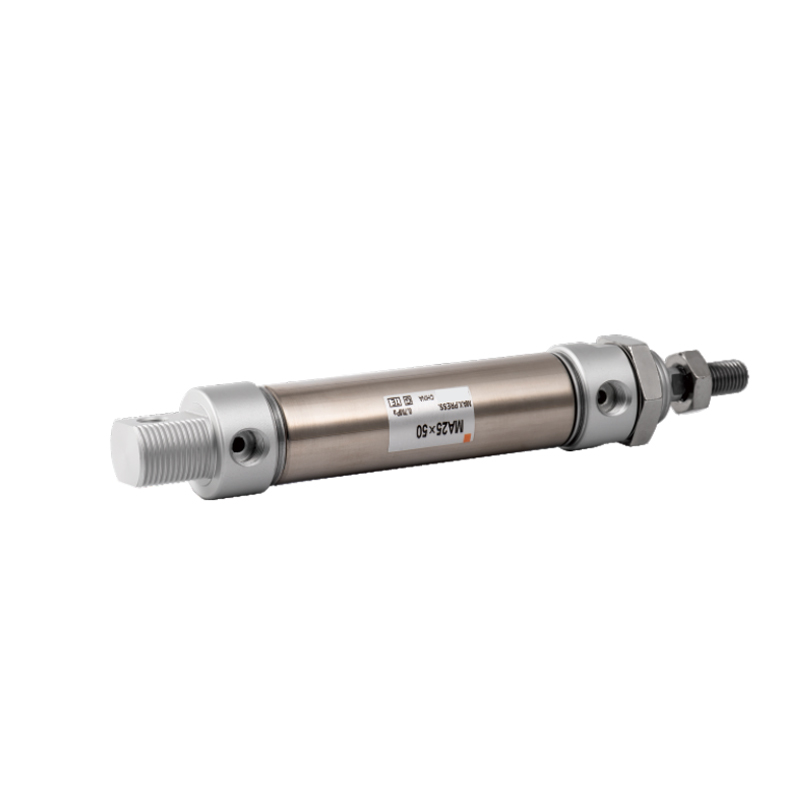

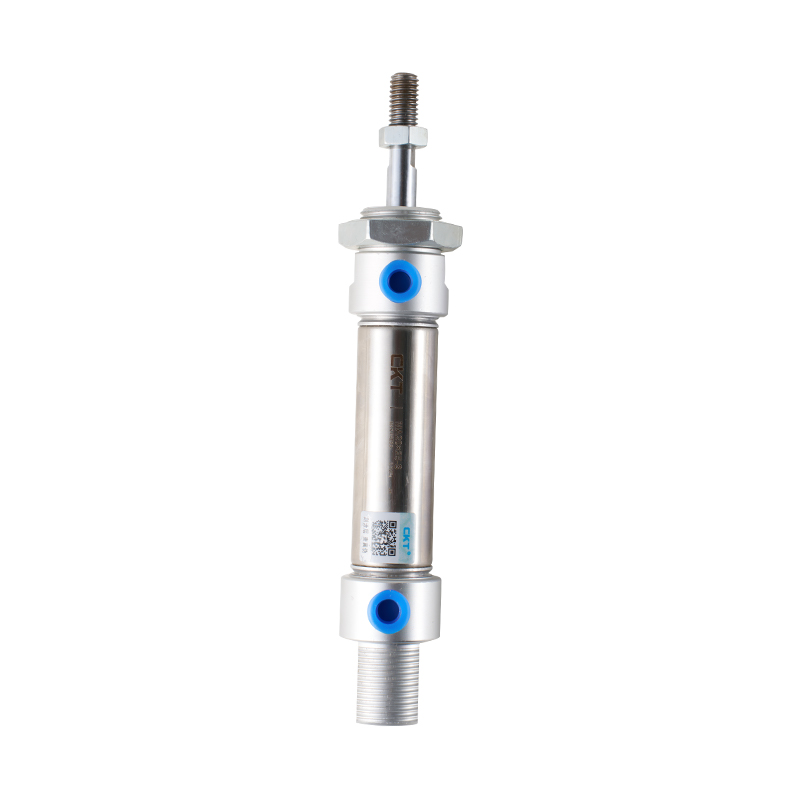

Мини-цилиндры из нержавеющей стали серии MA

1. Поршневое уплотнение имеет двустороннюю уплотнительную конструкцию специальной формы, компактный размер и функцию хранения масла;
2. Передняя и задняя крышки оснащены фиксированными накладками, предотвращающими столкновение, чтобы уменьшить реверсивное воздействие цилиндра;
3. Разнообразие форм задней крышки делает установку цилиндра более удобной;
4. Передняя и задняя крышки, а также корпус цилиндра из нержавеющей стали имеют клепаную прокатную конструкцию с надежным соединением;
5. Корпус цилиндра изготовлен из высокоточной трубы из нержавеющей стали, обладающей высокой прочностью и устойчивостью к коррозии;
6. На выбор клиентов доступны баллоны различных спецификаций и аксессуары для установки баллонов;
7. Все цилиндры этой серии крепятся на магнитах.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Мини-цилиндр из алюминиевого сплава серии MAL
СЛЕДУЮЩАЯ：Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия)

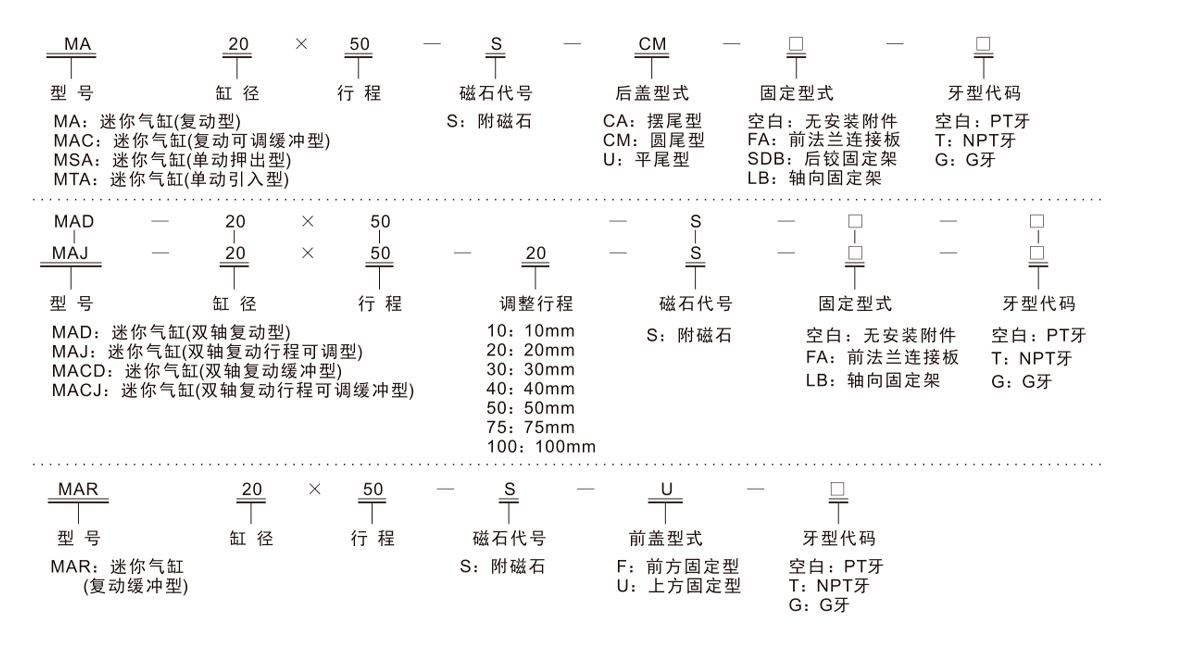

  • Внутренний диаметр (мм) 16 20 25 32 40 50 63
    Тип действия MSAI  MTA Тип одностороннего действия -
    МАР - Возвратно-поступательный тип
    МАИ МАДИ МАДЖ Возвратно-поступательный тип -
    MACI  MACDI   MACJ - Тип амортизации двойного действия
    рабочая среда Воздух
    Диапазон рабочего давления Возвратно-поступательный тип 0,1~1,0 МПа (15~145 фунтов на квадратный дюйм)
    Тип одностороннего действия 0,2~1,0 МПа (28~145 фунтов на квадратный дюйм)
    Гарантированная устойчивость к давлению 1,5 МПа (215 фунтов на квадратный дюйм)
    Диапазон рабочих температур °C -20~70
    Диапазон рабочих скоростей Тип одностороннего действия:50~800mm/s
    Повторяющийся тип: 30 ~ 800 мм/с.
    Диапазон допуска перемещения 0~150*10        >150 14
    Тип буфера Серии C-MAC, C-MACD, C-MACJ: регулируемая буферизация;
    Другая серия: Противоударные колодки.
    *Диаметр захвата М5×0,8 ПТ1/8 ПТ1/4
    *Для соединения доступны типы резьбы NPT и G.

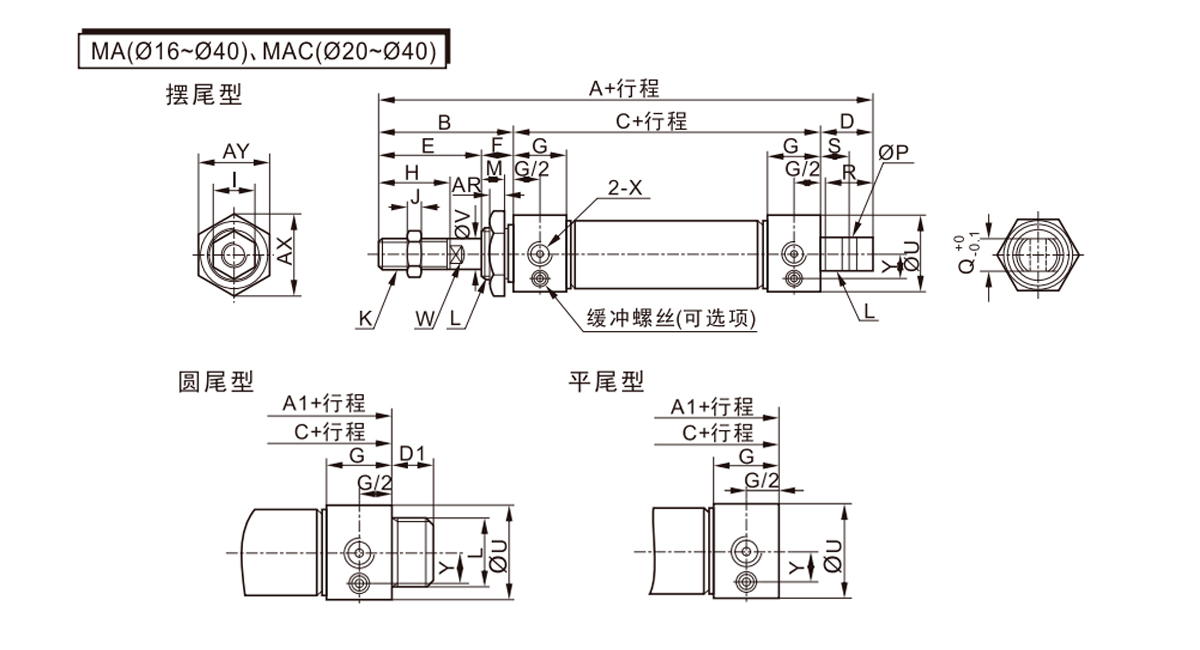

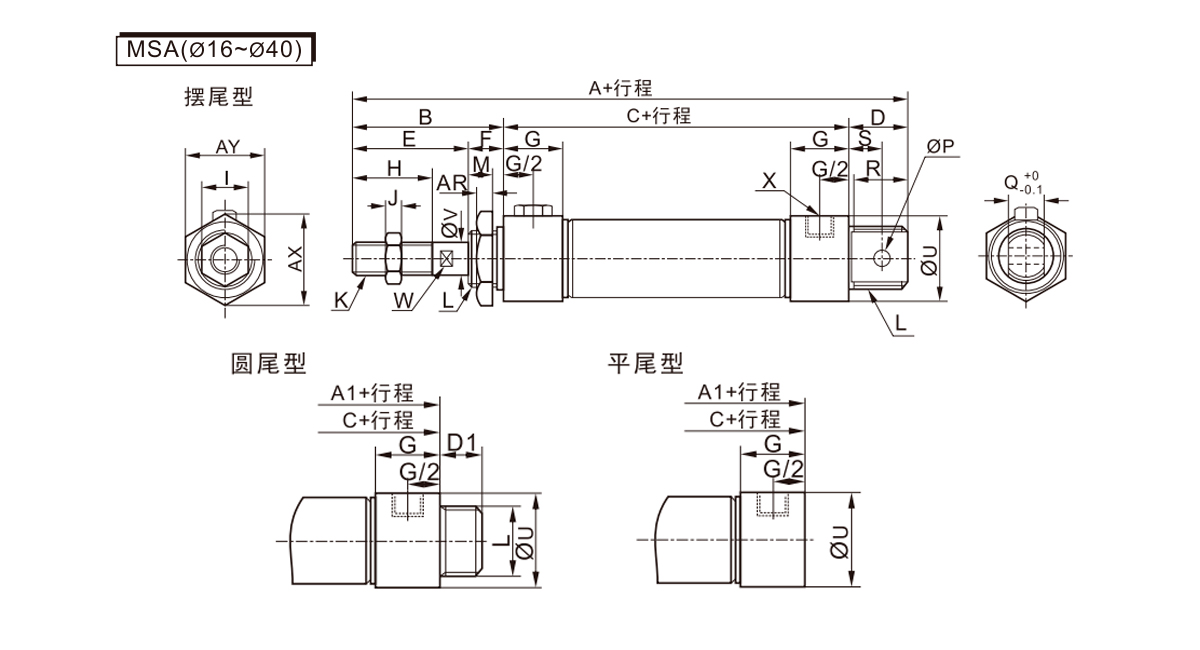

  • Внутренний диаметр/обозначение A А1 B C D Д1 E F G H 1 J K L M P Q R S U V W X АР ТОПОР ДА Y
    16 114 98 38 60 16 16 22 16 10 16 10 5 М6×1 М16×1,5 14 6 12 14 9 21 6 8 М5×0,8 6 25 22 -
    20 137 116 40 76 21 12 28 12 16 20 12 6 М8×1,25 М22×1,5 10 8 16 19 12 27 8 6 ПТ1/8 7 33 29 8.7
    25 141 120 44 76 21 14 30 14 16 22 17 6 М10×1,25 М22×1,5 12 8 16 19 12 30 10 8 ПТ1/8 7 33 29 10.2
    32 147 120 44 76 27 14 30 14 16 22 17 6 М10×1,25 М24×2,0 12 10 16 25 15 35 12 10 ПТ1/8 8 37 32 12
    40 149 122 46 76 27 14 32 14 16.7 24 17 7 М12×1,25 М30×2,0 12 12 20 25 15 41.6 16 14 ПТ1/8 9 47 41 15

    Диаметр цилиндра/обозначение U V
    50 53 16
    63 67 16

    Символ A А1 B C D Д1 E F G H I
    Внутренний диаметр/ход ≤50 51-100 ≥101 ≤50 51-100 ≥101 ≥50 51-100 ≥101
    16 139 164 - 123 148 - 38 85 110 - 16 16 22 16 10 16 10
    20 162 187 212 141 166 191 40 101 126 151 21 12 28 12 16 20 12
    25 166 191 216 145 170 195 44 101 126 151 21 14 30 14 16 22 17
    32 172 197 222 145 170 195 44 101 126 151 27 14 30 14 16 22 17
    40 174 199 224 147 172 197 46 101 126 151 27 14 32 14 16.7 24 17

    Внутренний диаметр/обозначение J K L M P Q R S U V W X АР ТОПОР ДА
    16 5 М6×1 М16×1,5 14 6 12 14 9 21 6 5 М5×0,8 5 25 22
    20 6 М8×1,25 М22×1,5 10 8 16 19 12 27 8 6 ПТ1/8 7 33 29
    25 6 М10×1,25 М22×1,5 12 8 16 19 12 30 10 8 ПТ1/8 7 33 29
    32 6 М10×1,25 М24×2,0 12 10 16 25 15 35 12 10 ПТ1/8 8 37 32
    40 7 М12×1,25 М30×2,0 12 12 20 25 15 41.6 16 14 ПТ1/8 9 47 41

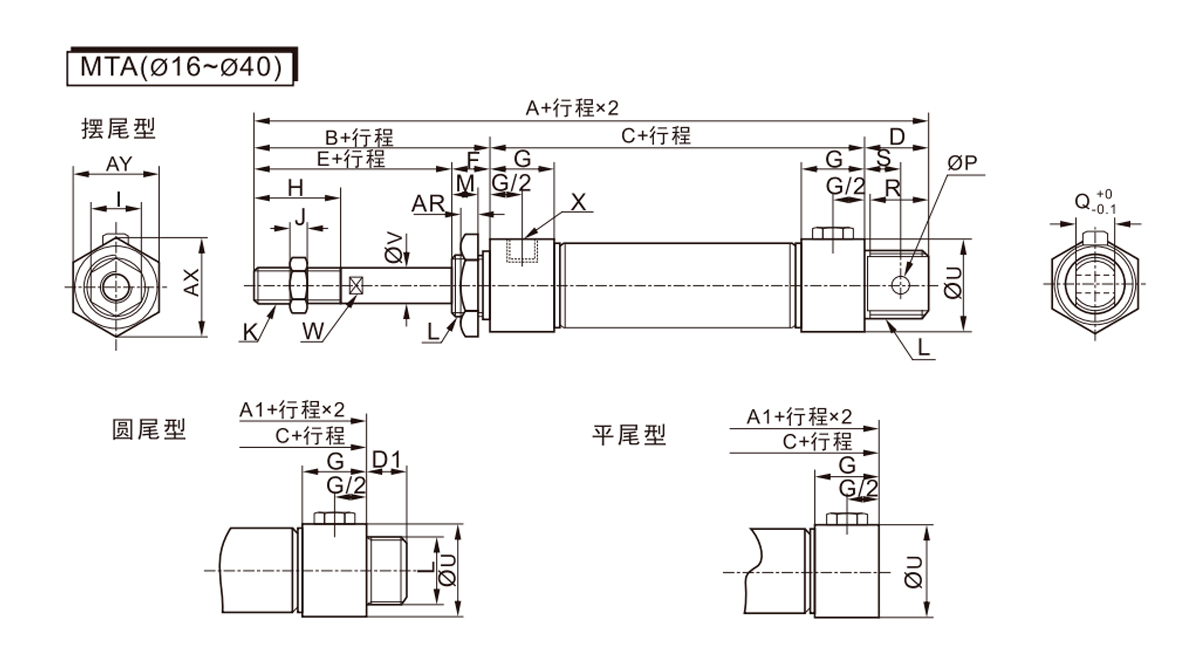

    Символ A А1 B C D Д1 E F
    Внутренний диаметр/ход ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100 ≤25 ≤50 ≤75 ≤100
    16 129 139 154 164 113 123 138 148 38 75 85 100 110 16 16 22 16
    20 152 162 177 187 131 141 156 166 40 91 101 116 126 21 12 28 12
    25 156 166 181 191 135 145 160 170 44 91 101 116 126 21 14 30 14
    32 162 172 192 192 135 145 165 165 44 91 101 121 121 27 14 30 14
    40 164 174 194 204 137 147 167 177 46 91 101 121 131 27 14 32 14

    Внутренний диаметр/обозначение G H I J K L M P Q R S U V W X АР ТОПОР ДА
    16 10 16 10 5 М6×1 М16×1,5 14 6 12 14 9 21 6 5 М5×0,8 6 25 22
    20 16 20 12 6 М8×1,25 М22×1,5 10 8 16 19 12 27 8 6 ПТ1/8 7 33 29
    25 16 22 17 6 М10×1,25 М22×1,5 12 8 16 19 12 30 10 8 ПТ1/8 7 33 29
    32 16 22 17 6 М10×1,25 М24×2,0 12 10 16 25 15 35 12 10 ПТ1/8 8 37 32
    40 16.7 24 17 7 М12×1,25 М30×2,0 12 12 20 25 15 41.6 16 14 ПТ1/8 9 47 41

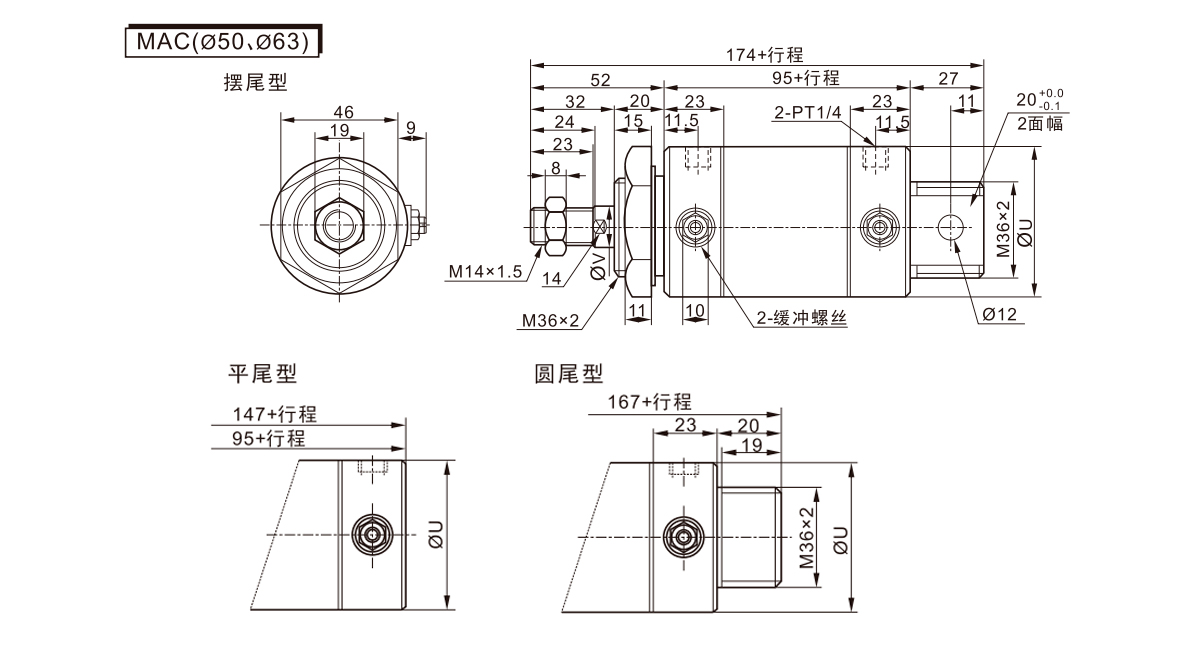

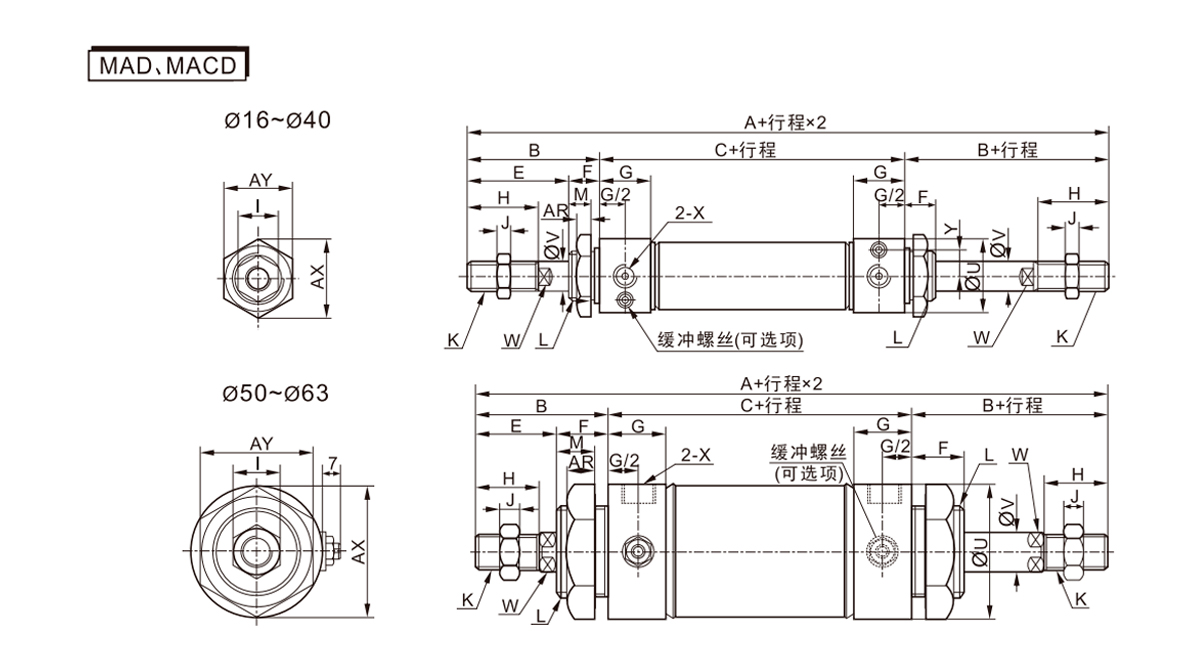

    Внутренний диаметр/обозначение A B C E F G H I J K L M U V W X АР ТОПОР ДА Y
    16 136 38 60 22 16 10 16 10 5 М6×1 М16×1,5 14 21 6 5 М5×0,8 6 25 22 -
    20 156 40 76 28 12 16 20 12 6 М8×1,25 М22×1,5 10 27 8 6 ПТ1/8 7 33 29 8.7
    25 164 44 76 30 14 16 22 17 6 М10×1,25 М22×1,5 12 30 10 8 ПТ1/8 7 33 29 10.2
    32 164 44 76 30 14 16 22 17 6 М10×1,25 М24×2,0 12 35 12 10 ПТ1/8 8 37 32 12
    40 168 46 76 32 14 16.7 24 17 7 М12×1,25 М30×2,0 12 41.6 16 14 ПТ1/8 9 47 41 15
    50 199 52 95 32 20 23 24 19 8 М14×1,5 М36×2,0 15 53 16 14 ПТ1/4 11 53 46 -
    63 199 52 95 32 20 23 24 19 8 М14×1,5 М36×2,0 15 67 16 14 ПТ1/4 11 53 46 -

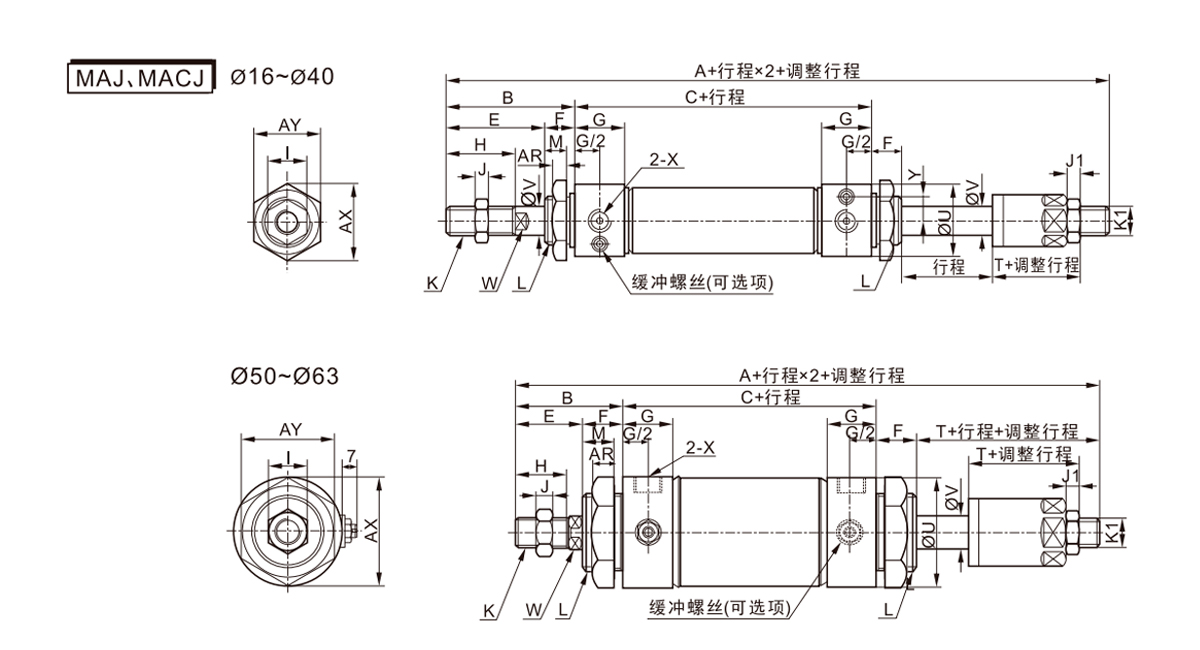

    Внутренний диаметр/обозначение A B C E F G H I J J1 K К1 L M U V W X АР ТОПОР ДА Y T
    16 135 38 60 22 16 10 16 10 5 5 М6×1 М6×1 М16×1,5 14 21 6 5 М5×0,8 6 25 22 - 21
    20 153 40 76 28 12 16 20 12 9 6 М8×1,25 М8×1,25 М22×1,5 10 27 8 6 ПТ1/8 7 33 29 8.7 25
    25 161 44 76 30 14 16 22 17 6 6 М10×1,25 М10×1,25 М22×1,5 12 30 10 8 ПТ1/8 7 33 29 10.2 27
    32 161 44 76 30 14 16 22 17 6 6 М10×1,25 М10×1,25 М24×2,0 12 35 12 10 ПТ1/8 8 37 32 12 27
    40 164 46 76 32 14 16.7 24 17 7 7 М12×1,25 М12×1,25 М30×2,0 12 41.6 16 14 ПТ1/8 9 47 41 15 28
    50 195 52 95 32 20 23 24 19 8 7 М14×1,5 М12×1,25 М36×2,0 15 53 16 14 ПТ1/4 11 53 46 - 28
    63 195 52 95 32 20 23 24 19 8 7 М14×1,5 М12×1,25 М36×2,0 15 67 16 14 ПТ1/4 11 53 46 - 28

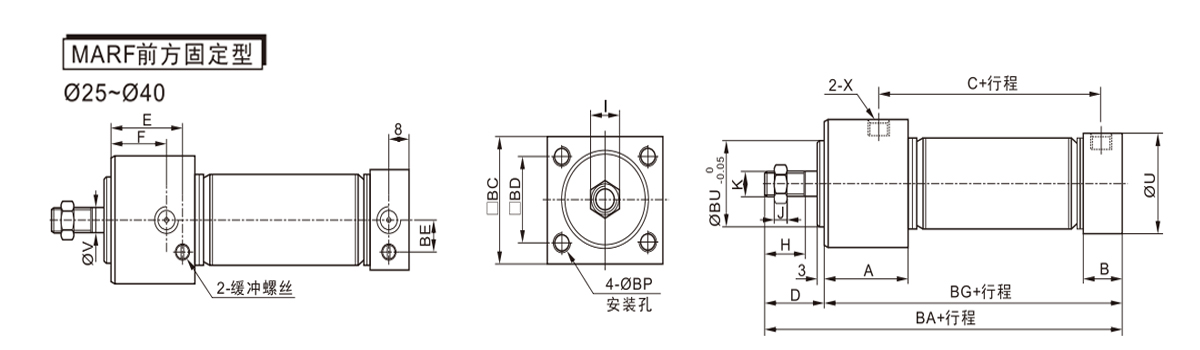

    Внутренний диаметр/обозначение A B C D E F G H I J K U V X АЕ АФ АП АХ бакалавр БЫТЬ БГ БЕ
    20 29 16 59 31 24 22 12 20 13 5 М8×1,25 27 8 ПТ1/8 33.5 21 Ø9,5
    Глубина 6,5
    Сквозное отверстие: Ø5,5     		30.3 120 8.7 89 20
    25 29 16 59 33 24 22 12 22 17 6 М10×1,25 30 10 ПТ1/8 39 25 Ø11,0
    Глубина 7,5
    Сквозное отверстие: Ø6,6     		36.3 122 10.2 89 26
    32 29 16 59 33 25 22 12 22 17 6 М10×1,25 35 12 ПТ1/8 47 30 Ø14,0
    Глубина 10
    Сквозное отверстие: 09.0     		42.3 122 12 89 26
    40 37.5 16.6 62 35 31 27 15 24 19 8 М14×1,5 41.6 16 ПТ1/8 58.5 38 Ø17,5
    Глубина 12,5
    Сквозное отверстие: Ø11     		52.3 132.6 15 97.6 32

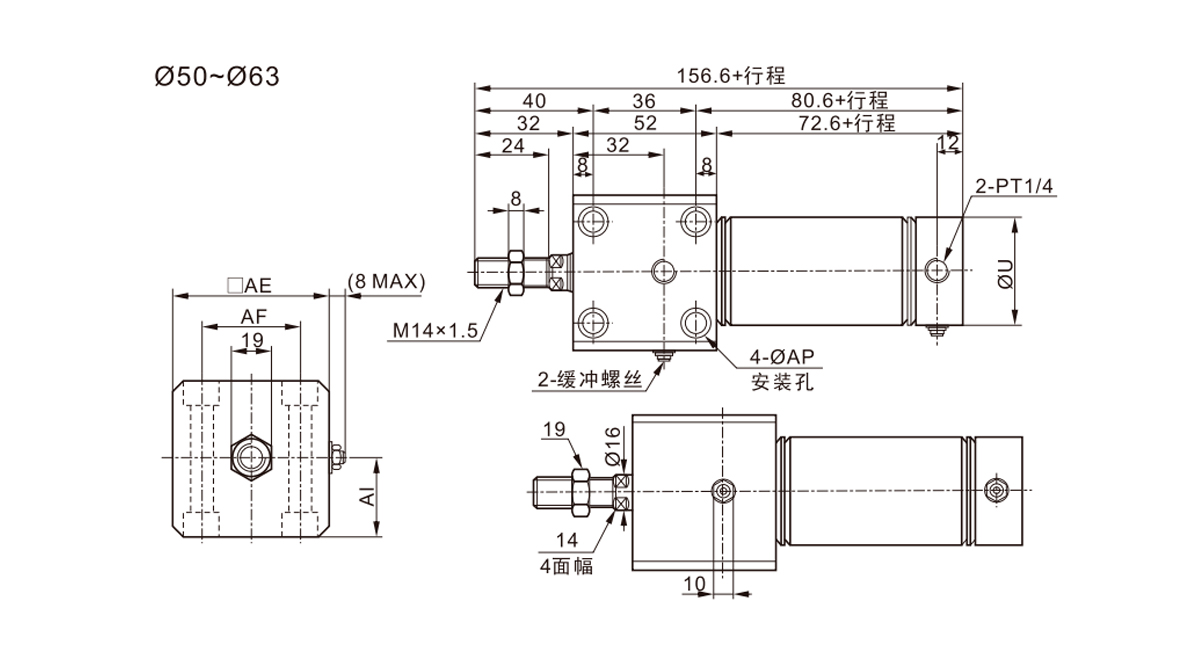

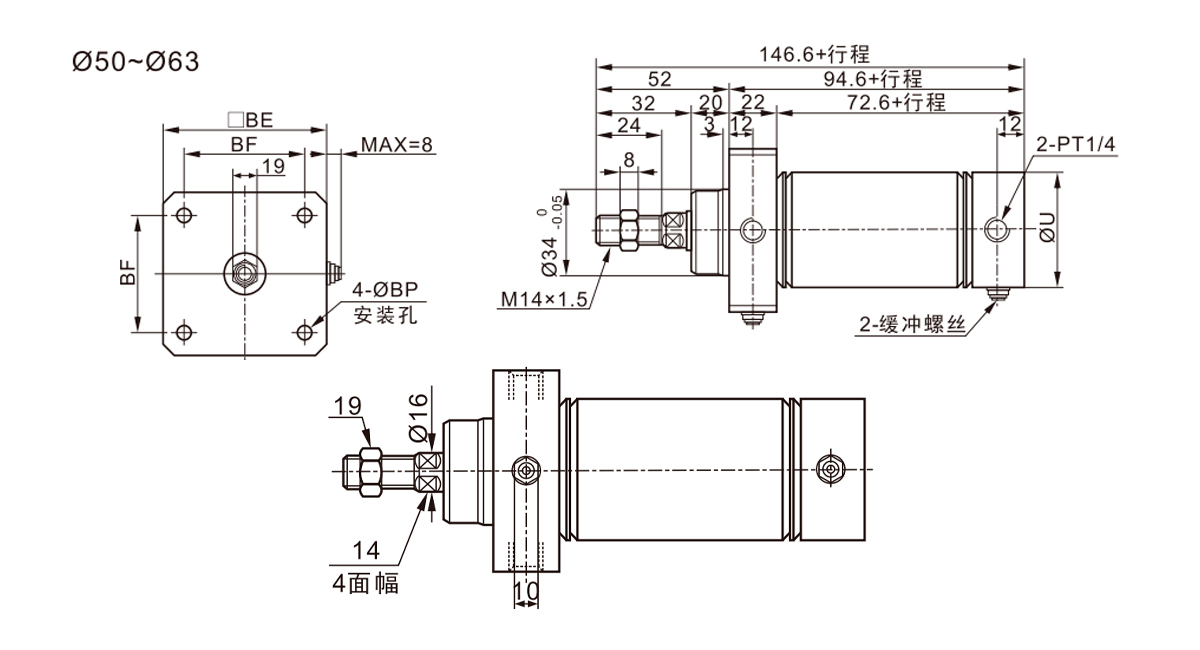

    Внутренний диаметр/обозначение U АЕ АФ Ал АП
    50 53 62 44 31 Двусторонний: 011,0 дп 6,5
    Сквозное отверстие: 06,6
    63 67 74 48 37 Двусторонний: Ø14,0 dp 8,5
    Сквозное отверстие: Ø9,0

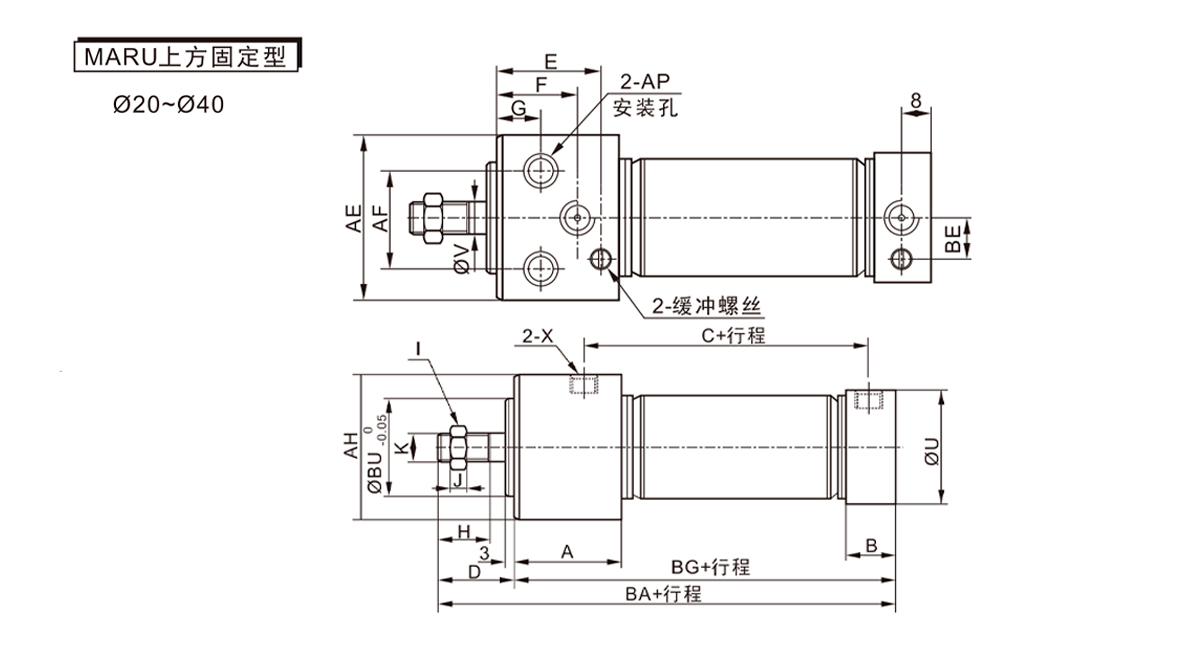

    Внутренний диаметр/обозначение A B C D E F H 1 J K U V X бакалавр до нашей эры БД БЫТЬ БГ БП БЕ
    20 29 16 59 31 24 22 20 13 5 М8×1,25 27 8 ПТ1/8 120 30.5 22 8.7 89 M8×0,8 Глубина9 20
    25 29 16 59 33 24 22 22 17 9 М10×1,25 30 10 ПТ1/8 122 36.5 26 10.2 89 М6×1.0 Deep11 26
    32 29 16 59 33 25 22 22 17 6 М10×1,25 35 12 ПТ1/8 122 42.5 30 12 89 М6×1.0 Deep11 26
    40 37.5 16.6 62 35 31 27 24 19 8 М14×1,5 41.6 16 ПТ1/8 132.6 52.5 36 15 97.6 М8×1,25 Deep14 32

    Внутренний диаметр/обозначение U БЫТЬ лучший друг БП
    50 53 62 48 6.6
    63 67 74 58 9

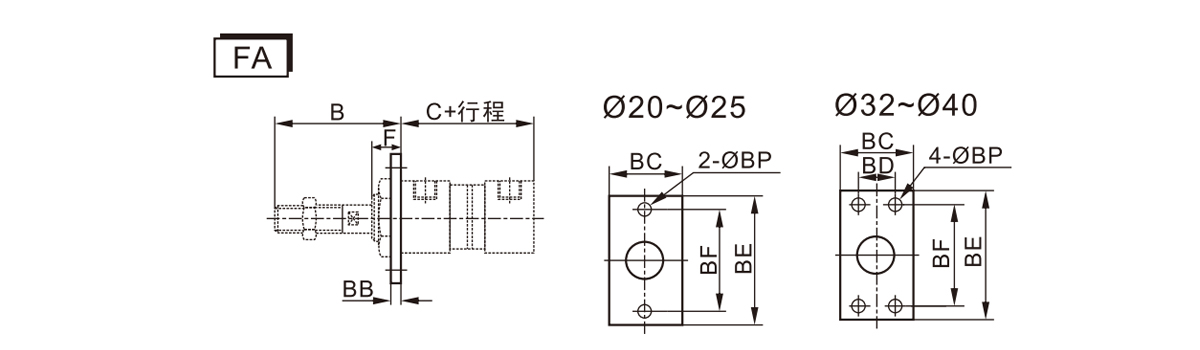

    Символ B С(серия МА) С (серия MSA) ББ до нашей эры БД БЫТЬ лучший друг БП F
    Отверстие/ход поршня 0~50 51~100 101~150
    16 38 60 85 110 - 3 26 - 52 40 5.5 16
    20 40 76 101 126 151 4 38 - 64 50 6.5 12
    25 44 76 101 126 151 4 38 64 50 6.5 14
    32 44 76 101 126 151 4 47 33 72 58 6.5 14
    40 46 76 101 126 151 4 50 36 84 70 6.5 14

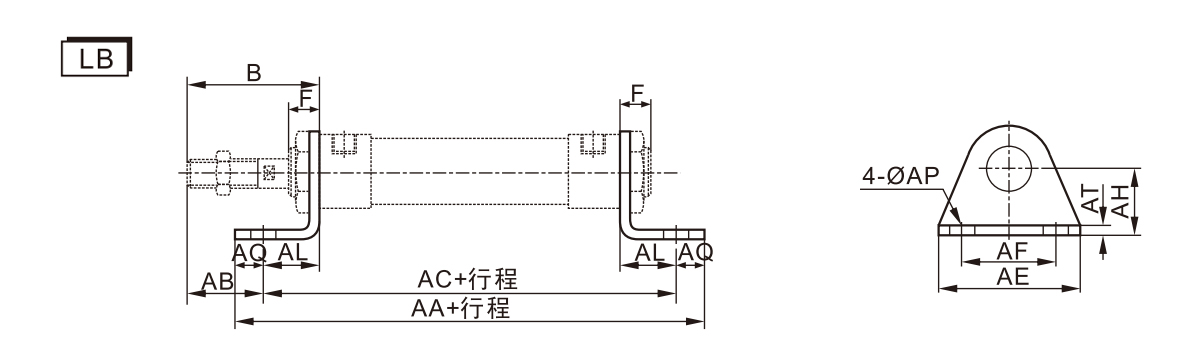

    Символ B F АА (серия МА) АА (серия MSA) АБ переменного тока (серия MA) переменного тока (серия MSA) АЕ АФ АЛ АК АП АТ АХ
    Отверстие/ход поршня 0~50 51~100 101~150 0~50 51~100 101~150
    16 38 16 98 123 148 - 25 86 111 136 - 44 32 13 6 5.5 3 20
    20 40 12 122 147 172 197 25 106 131 156 181 54 40 15 8 6.5 3 25
    25 44 14 122 147 172 197 29 106 131 156 181 54 40 15 8 6.5 3 25
    32 44 14 142 167 192 217 19 126 151 176 201 59 45 25 8 6.5 4 32
    40 46 14 142 167 192 217 21 126 151 176 201 64 50 25 8 6.5 4 36

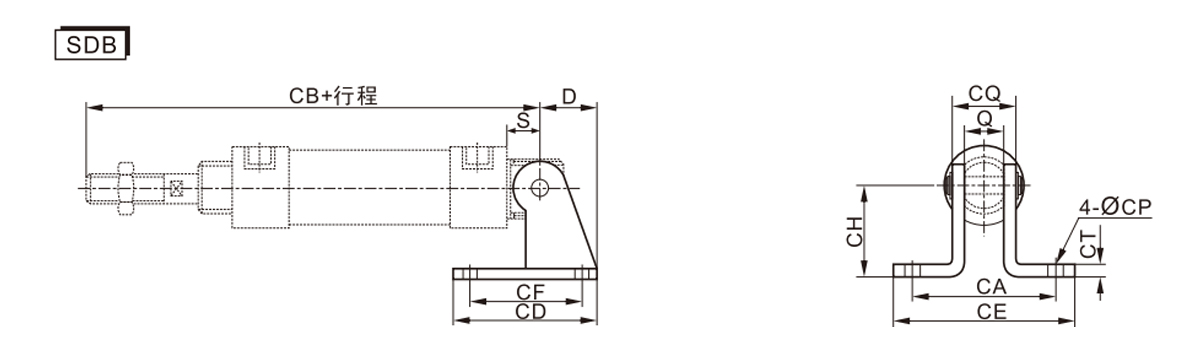

    Символ D S Q Калифорния CB (серия MA) CB (серия MSA) компакт-диск CE CF СН Коннектикут КП CQ
    Отверстие/ход поршня 0~50 51~100 101~150
    16 16 9 12 - 107 132 157 - 23 12 20 2 5.5 16
    20 21 12 16 51 128 153 178 203 48 67 32 32 3 6.5 22
    25 21 12 16 51 132 157 182 207 48 67 32 32 3 6.5 22
    32 27 15 16 51 135 160 185 210 52 67 36 36 4 6.5 24
    40 27 15 20 55 137 162 187 212 56 71 40 40 4 6.5 28
