Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия) Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия)

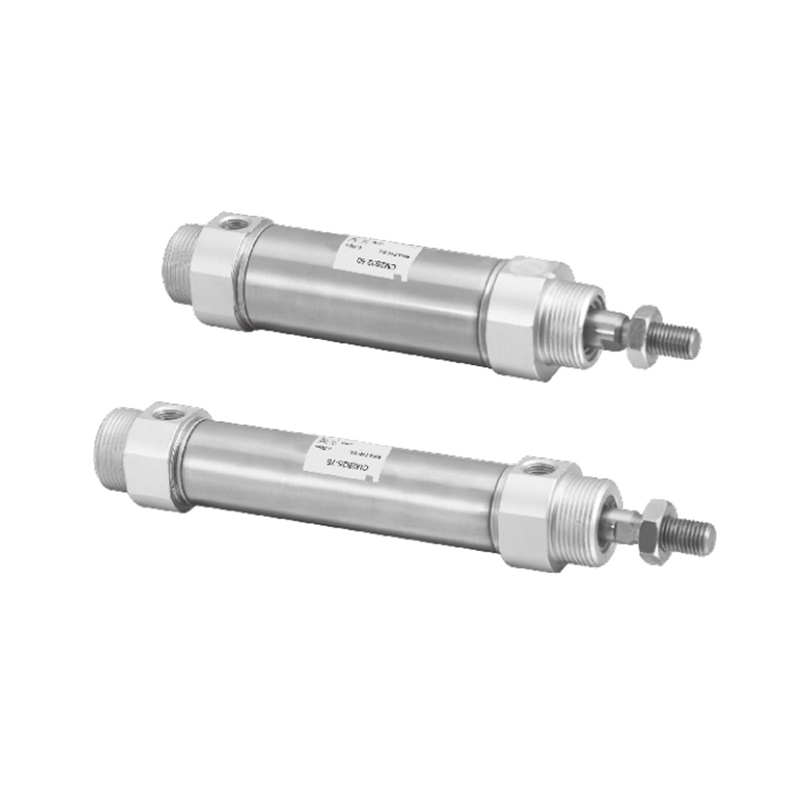

Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия)
  • Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия)
Мини-цилиндр

Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия)

Мини-цилиндр из нержавеющей стали серии CM2 (одностороннего действия) представляет собой мини-цилиндр из нержавеющей стали со сложным дизайном. Он использует принцип привода одностороннего действия и особенно подходит для ограниченного пространства и чистых, устойчивых к коррозии сред. Его ядро ​​основано на включении-выключении приводной среды и встроенной пружине для достижения направленного движения и автоматического возврата штока поршня.

· Шток поршня выдвигается при движении, а пружина сбрасывается при снятии давления: Когда движущая среда воздействует на цилиндр, она преодолевает встроенную силу пружины и выталкивает шток поршня наружу, чтобы совершить работу; как только движущая среда удаляется или прерывается, сжатая пружина немедленно высвобождает накопленную энергию, заставляя шток поршня стабильно и надежно втягиваться в исходное положение.
·Шток поршня сжимается при движении, а пружина растягивается при снятии давления: когда движущая среда воздействует на цилиндр, она сжимает встроенную пружину и одновременно тянет шток поршня внутрь; после того, как движущая среда удалена или прервана, преобладает сила возврата пружины, активно выталкивающая шток поршня наружу и возвращающая его в исходное растянутое состояние.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Мини-цилиндры из нержавеющей стали серии MA
СЛЕДУЮЩАЯ：Миницилиндр из нержавеющей стали серии CM2 (двойного действия)
  • Диаметр цилиндра (мм) 20 25 32 40
    Используемая жидкость Воздух
    Режим работы Одностороннего действия
    Максимальное рабочее давление 1,0 МПа
    Минимальное рабочее давление 0,18 МПа (сжатие пружины), 0,23 МПа (растяжение пружины)
    Температура окружающей среды и жидкости Немагнитный переключатель: от -10°C до 70°C, магнитный переключатель: от -10°C до 60°C
    Скорость поршня 50~750 мм/с
    Буферизация Резиновая амортизация
    Допуск хода (мм) 1.4
    0
    *Смазка Не требуется
    Диаметр соединения Rc 1/8 1/8 1/8 1/4
    *Если требуется смазка, используйте турбинное масло № 1 ISOVG32.

  • Таблица моделей дорожного/магнитного переключателя
    Диаметр цилиндра (мм) Стандартный ход (мм) Модель магнитного переключателя   Примечание 1) Установочная часть Модель   Примечание 2) Модель пояса с кольцом
    20 25,50,75,100,125,150 М9Б
    М9П
    М9Н     		БЖ3-1 БМ2-020
    25 БМ2-025
    32 25,50,75,100,125,150,200 БМ2-032
    40 25,50,75,100,125,150,200,250 БМ2-040
    Примечание 1) Технические характеристики и характеристики магнитных переключателей см. в серии магнитных переключателей.
    Индикация длины провода: Без индикации - 0,5 м, L - 3 м, Z - 5 м
    Пример: M9N, M9NL.
    Примечание 2) Монтажные детали и кольцевые кольца необходимо заказывать и использовать вместе.

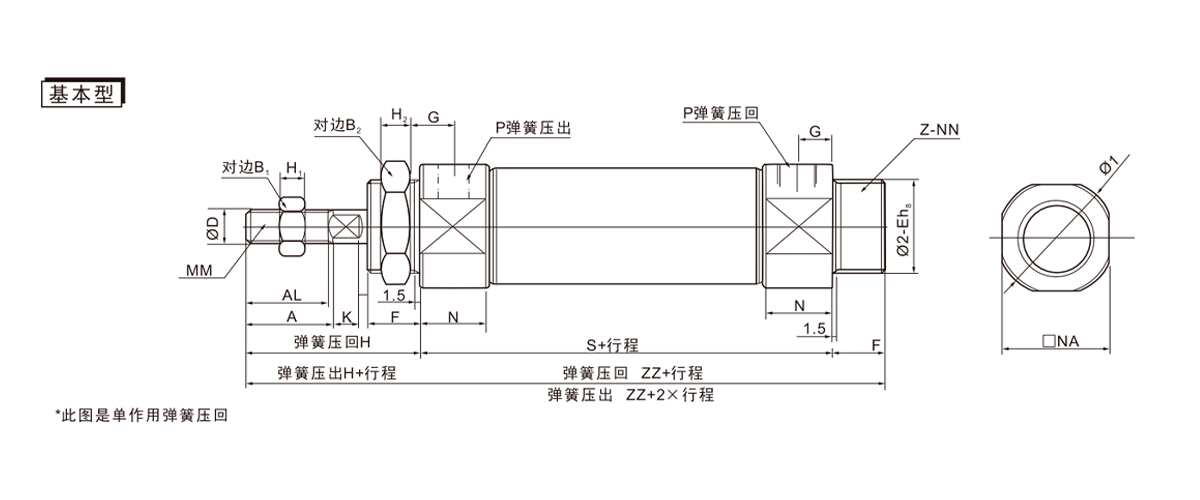

  • Диаметр цилиндра (мм) A АЛ Б1 Б2 D E F G H H1 Н2 I K ММ N NA НН P
    20 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 М8×1,25 15 24 М20×1,5 1/8
    -0,033
    25 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 М10×1,25 15 30 М26×1,5 1/8
    -0,033
    32 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 М10×1,25 15 34.5 М26×1,5 1/8
    -0,033
    40 24 21 22 41 14 32 0 16 11 50 8 10 46.5 7 М14×1,5 21.5 42.5 М32×2 1/4
    -0,039

    Маршрут 1~50 51~100 101~150 151~200 201~250
    Диаметр цилиндра S ЗЗ S ЗЗ S ЗЗ S ЗЗ S ЗЗ
    20 87 141 112 166 137 191 - - - -
    25 87 145 112 170 137 195 - - - -
    32 89 147 114 172 139 197 164 222 - -
    40 113 179 138 204 163 229 188 254 213 279

    Диаметр цилиндра (мм) A АЛ Б1 компакт-диск CX D E F G H H1 I K L ММ N NA НН P пиар U
    20 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 М8×1,25 15 24 М20×1,5 1/8 9 11.5
    -0,033
    25 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 М10×1,25 15 30 М26×1,5 1/8 9 11.5
    -0,033
    32 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 М10×1,25 15 34.5 М26×1,5 1/8 12 14.5
    -0,033
    40 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 М14×1,5 21.5 42.5 М32×2 1/4 12 14.5
    -0,039

    Маршрут 1~50 51~100 101~150 151~200 201~250
    Диаметр цилиндра S Z ЗЗ S Z ЗЗ S Z ЗЗ S Z ЗЗ S Z ЗЗ
    20 87 140 149 112 165 174 137 190 199 - - - - - -
    25 87 144 153 112 169 178 137 194 203 - - - - - -
    32 89 149 161 114 174 186 139 199 211 164 224 236 - - -
    40 113 178 190 138 203 215 163 228 240 188 253 265 213 278 290

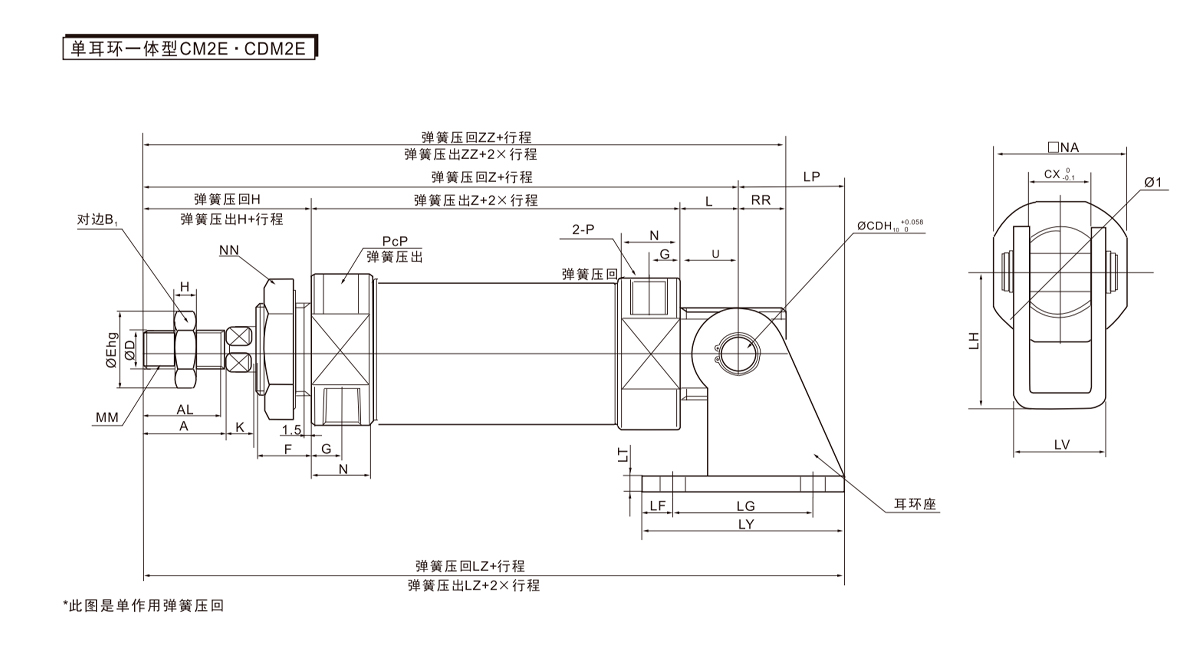

    Номер детали Диаметр цилиндра (мм) ЛД НЧ LG ЛГ LP LT ЛВ ЛИ 1~50 51~100 101~150 151~200 201~250
    ЛЗ ЛЗ ЛЗ ЛЗ ЛЗ
    CM-E020B 20 6.8 15 30 30 37 3.2 18.4 59 177 202 227 - -
    25 6.8 15 30 30 37 3.2 18.4 59 181 206 231 - -
    СМ-E032B 32 9 15 40 40 50 4 28 75 199 224 249 274 -
    40 9 15 40 40 50 4 28 75 228 253 278 303 328
