Миницилиндр из нержавеющей стали серии CM2 (двойного действия) Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Миницилиндр из нержавеющей стали серии CM2 (двойного действия)

Миницилиндр из нержавеющей стали серии CM2 (двойного действия) Миницилиндр из нержавеющей стали серии CM2 (двойного действия)
  • Миницилиндр из нержавеющей стали серии CM2 (двойного действия)
  • Миницилиндр из нержавеющей стали серии CM2 (двойного действия)
Мини-цилиндр

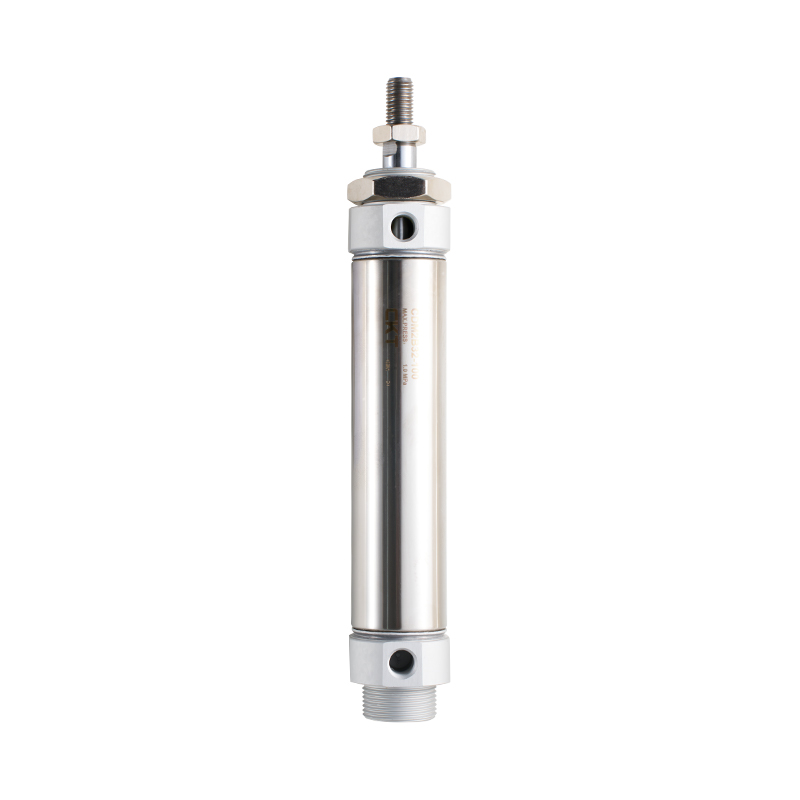

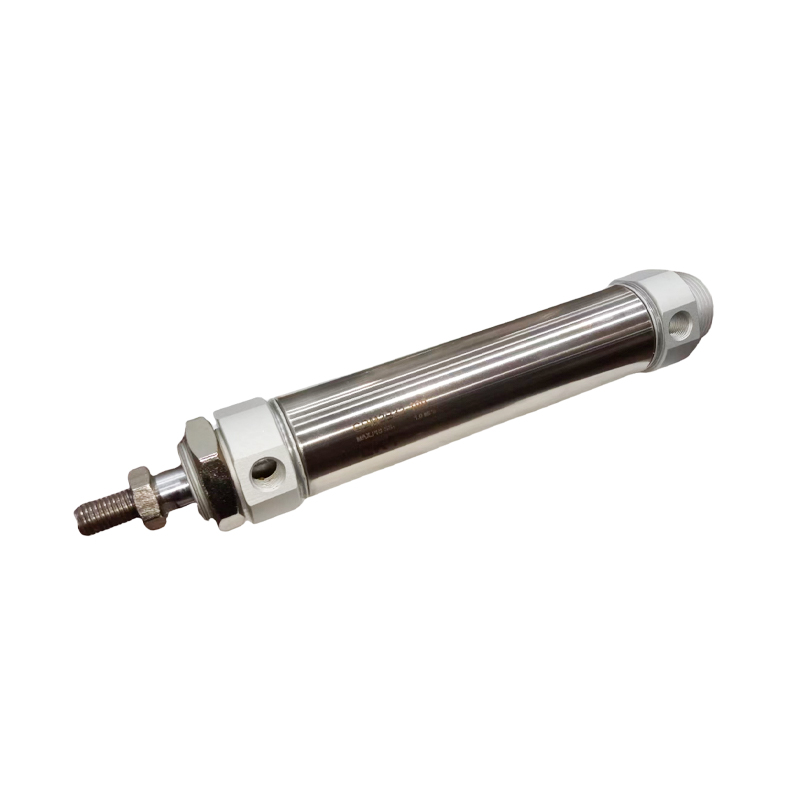

Миницилиндр из нержавеющей стали серии CM2 (двойного действия)

Мини-цилиндр из нержавеющей стали серии CM2 (двойного действия) представляет собой компактный привод из нержавеющей стали, предназначенный для работы в условиях ограниченного пространства. Он имеет движущую силу двойного действия с учетом коррозионной стойкости и прочности конструкции и подходит для сценариев автоматизации с высокими требованиями к устойчивости к воздействию окружающей среды и надежности.

Основные возможности:
· Адаптируемость к двойному буферу: воздушный буфер и буфер с резиновыми накладками доступны в двойной конфигурации для удовлетворения требований к конечному торможению в различных условиях нагрузки.
·Легкая, устойчивая к коррозии конструкция: алюминиевые передняя и задняя крышки уменьшают общий вес, а цилиндр из нержавеющей стали обеспечивает базовую защиту от ржавчины и коррозии.
·Базовая устойчивость к коррозии: поддержание стабильной работы в средах, содержащих слабый кислотный/щелочной туман, влажность или воздействие слабых химических сред.
·Модульный интерфейс установки: поддерживает различные стандартные установочные аксессуары (такие как цапфы, ножки, фланцы и т. д.), которые можно гибко комбинировать в соответствии с расположением оборудования.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Миницилиндр из нержавеющей стали серии CM2 (одностороннего действия)
СЛЕДУЮЩАЯ：Миницилиндр из нержавеющей стали серии CJ2 (одностороннего действия)
  • Диаметр цилиндра (мм) 20 25 32 40
    Используемая жидкость Воздух (без масла*)
    Режим работы Двойного действия
    Максимальное рабочее давление 1,0 МПа
    Минимальное рабочее давление 0,05 МПа
    Температура окружающей среды и жидкости Немагнитный переключатель: от -10°C до 70°C, магнитный переключатель: от -10°C до 60°C
    Скорость поршня 50~750 мм/с
    Буферизация Резиновая амортизация/воздушная амортизация
    Допуск длины хода (мм) 1.40
    *Смазка Не требуется
    Диаметр соединения (Rc) 1/8 1/8 1/8 1/4
    *Если требуется смазка, используйте турбинное масло № 1 ISOVG32.

  • Таблица моделей дорожного/магнитного переключателя
    Диаметр цилиндра
    (мм)     		Стандартный ход
    (мм) Note 1     		Магнитный переключатель Модель Примечание 2) Деталь установки Модель  Примечание 3 Модель пояса с кольцом
    20 25,50,75,100,
    125 150 200,
    250 300     		М9Б
    М9П
    М9Н     		БЖ3-1 БМ2-020
    25 БМ2-025
    32 БМ2-032
    40 БМ2-040
    Примечание 1) Возможны нестандартные варианты перемещения.
    Примечание 2) Технические характеристики и характеристики магнитных переключателей см. в серии магнитных переключателей.
    Маркировка длины проводов: Без маркировки – 0,5 м, L – 3 м, Z – 5 м. Пример: M9N, M9NL.
    Примечание 3) Монтажные детали и кольцевой ремень Для использования модели необходимо заказывать вместе.

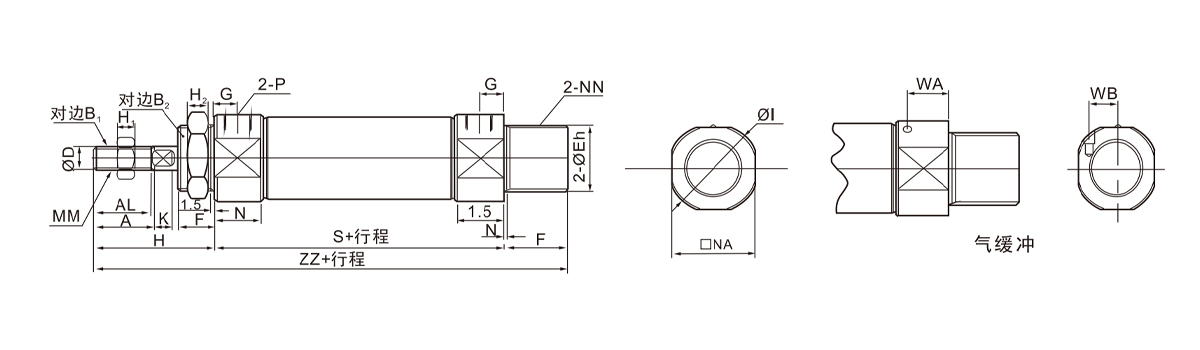

  • Диаметр цилиндра Маршрут поездки A АЛ Б1 Б2 D E F G H H1 Н2 I K ММ N NA НН P S ЗЗ Вашингтон ВБ
    20 ~300 18 15.5 13 26 8 20 0 13 8 41 5 8 28 5 М8×1,25 15 24 М20×1,5 1/8 62 116 13 8.5
    -0,033
    25 ~300 22 19.5 17 32 10 26 0 13 8 45 6 8 33.5 5.5 М10×1,25 15 30 М26×1,5 1/8 62 120 13 10.5
    0
    32 ~300 22 19.5 17 32 12 26 0 13 8 45 6 8 37.5 5.5 М10×1,25 15 34.5 М26×1,5 1/8 64 122 13 11.5
    -0,033
    40 ~300 24 21 22 41 14 32 0 16 11 50 6 10 46.5 7 М14×1,5 21.5 42.5 М32×2 1/4 88 154 16 15
    -0,039

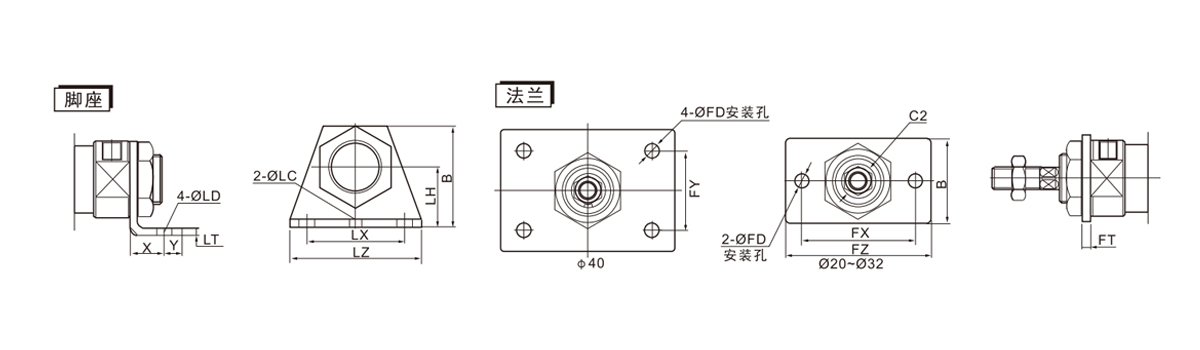

    Применимый диаметр цилиндра
    (мм)     		Подставка для ног Фланец
    Номер детали X Y ОЛД ØLC ЛХ ЛЗ ЛГ LT B Номер детали ФД финансовый год Форекс ФЗ С2 B ФТ
    20 СМ-L020B 20 8 6.8 4 40 55 25 3.2 40 CM-F020B 7 - 60 75 30 34 4
    25 СМ-L025B 20 8 6.8 4 40 55 28 3.2 47 CM-F025B 7 - 60 75 37 40 4
    32 СМ-L032B 20 8 6.8 4 40 55 28 3.2 47 CM-F032B 7 - 60 75 37 40 4
    40 CM-L040B 23 10 7 4 55 75 30 3.2 54 CM-F040B 7 36 66 82 47.3 52 5

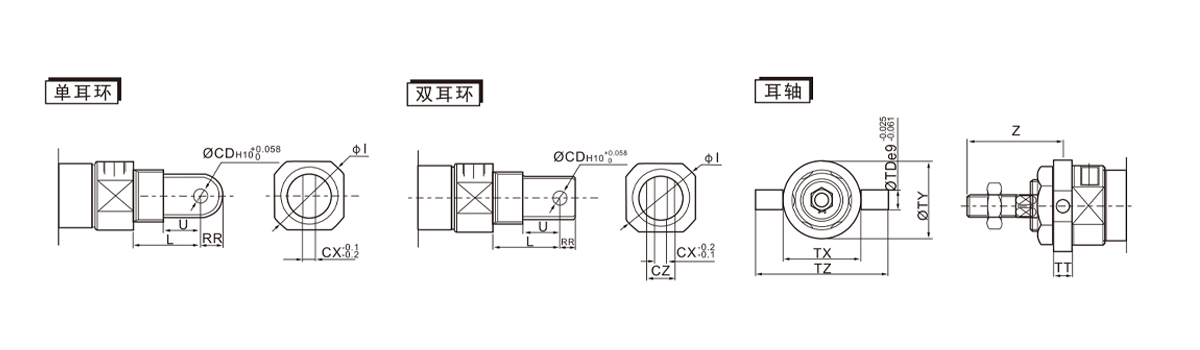

    Применимый диаметр цилиндра
    (мм)     		Одиночная серьга Двойные серьги Тип ушка оси
    Номер детали L U RR Ол Øкомпакт-диск CX Номер детали L U RR Øкомпакт-диск CX Чехия Ол Номер детали Техас ТЗ ТД Тай Z ТТ
    20 CM-C020B 30 14 9 28 9 10 СМ-D020B 30 14 9 9 10 19 28 CM-T020B 32 52 8 32 36 10
    25 CM-C025B 30 14 9 33.5 9 10 СМ-D025B 30 14 9 9 10 19 33.5 CM-T025B 40 60 9 40 40 10
    32 CM-C032B 30 14 9 37.5 9 10 СМ-D032B 30 14 9 9 10 19 37.5 CM-T032B 40 60 9 40 40 10
    40 CM-C040B 39 18 11 46.5 10 15 CM-D040B 39 18 11 10 15 30 46.5 CM-T040B 53 77 10 53 44.5 11

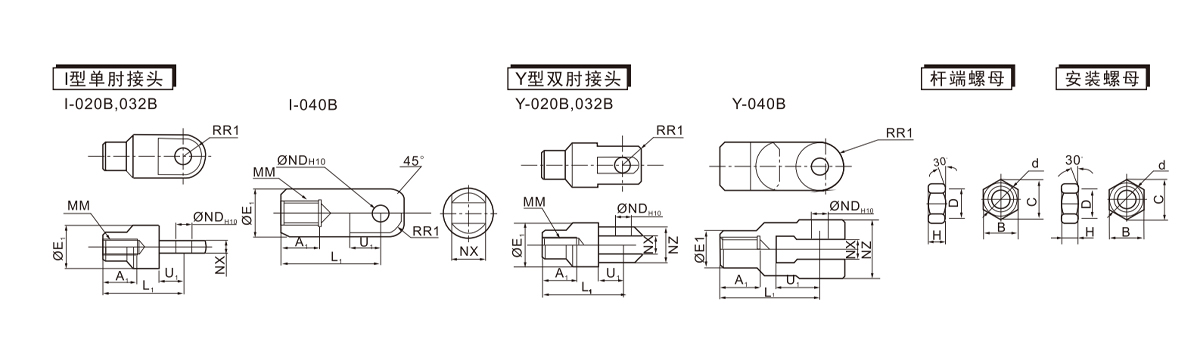

    Применимый диаметр цилиндра
    (мм)     		Тип I одинарный локтевой сустав Двойной локтевой шарнир Y-типа Концевая гайка стержня Установите гайку.
    Номер детали А1 Е1 Л1 ММ ØND H10 НХ Р1 U Номер детали А1 Е1 L1 ММ ØND НХ Новая Зеландия Р1 U1 Номер детали B C d H Номер детали B C d H D
    20 1-020Б 16 20 36 М8×1,25 9 0.058 9 -0,1 10 14 Y-020B 16 20 36 М8×1,25 9 9 -0,1 18 5 14 НТ-02 13 15 М8×1,25 5 СН-020Б 26 30 М20×15 8 25.5
    0 -0,2 -0,2
    25·30 И-032Б 18 20 38 М10×1,25 9 0.058 9 -0,1 10 14 Y-032B 18 20 38 М10×1,25 9 0:0:0 -0,1 18 5 14 НТ-03 17 19.6 М10×1,25 6 СН-032Б 32 37 М26×15 8 31.5
    0 -0,2 -0,2
    40 И-040Б 22 24 55 М14×15 12 0.070 16 -0,1 15.5 20 Y-040B 22 24 55 М14×15 12 16 0.3 38 13 25 НТ-04 22 25.4 М14×1,5 8 СН-040Б 41 47.3 М32×20 10 40.5
    0 -0,3 0.1

    Применимый диаметр цилиндра
    (мм)     		Маршрут поездки A АЛ Б1 CD CX D E F G H H1 I K L ММ N NA НН P RR S U Z ЗЗ
    20 ~300 18 15.5 13 8 12 8 20 0 13 8 41 5 28 5 12 М8×1,25 15 24 М20×1,5 1/8 9 62 11.5 115 124
    -0,033
    25 ~300 22 19.5 17 8 12 10 26 0 13 8 45 6 33.5 5.5 12 М10×1,25 15 30 М26×1,5 1/8 9 62 11.5 119 128
    -0,033
    32 ~300 22 19.5 17 10 20 12 26 0 13 8 45 6 37.5 5.5 15 М10×1,25 15 34.5 М26×1,5 1/8 12 64 14.5 124 136
    -0,033
    40 ~300 24 21 22 10 20 14 32 0 16 11 50 8 46.5 7 15 М14×1,5 21.5 42.5 М32×2 1/4 12 88 14.5 153 165
    -0,039

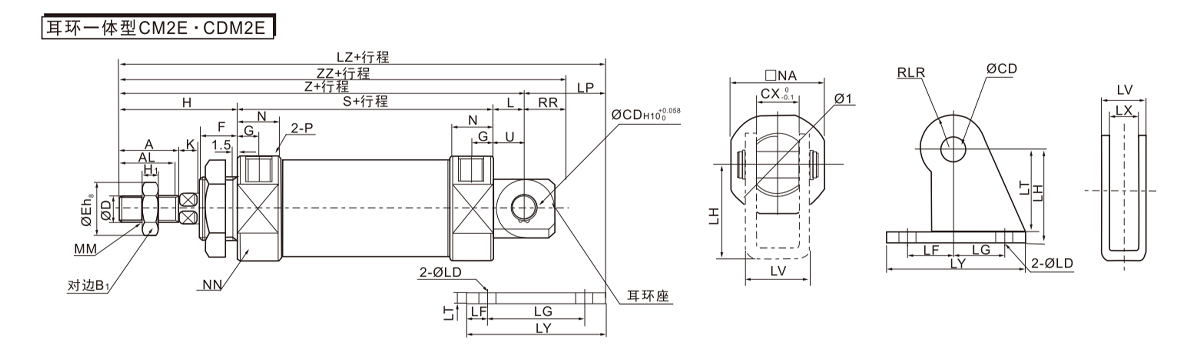

    Держатель для сережек
    Применимый диаметр цилиндра
    (мм)     		Номер детали ЛД НЧ LG ЛГ LP LT ЛВ ЛИ ЛЗ
    20 CM-E020B 6.8 15 30 30 37 3.2 18.4 59 152
    25 6.8 15 30 30 37 3.2 18.4 59 156
    32 CM-E032B 9 15 40 40 50 4 28 75 174
    40 9 15 40 40 50 4 28 75 203
