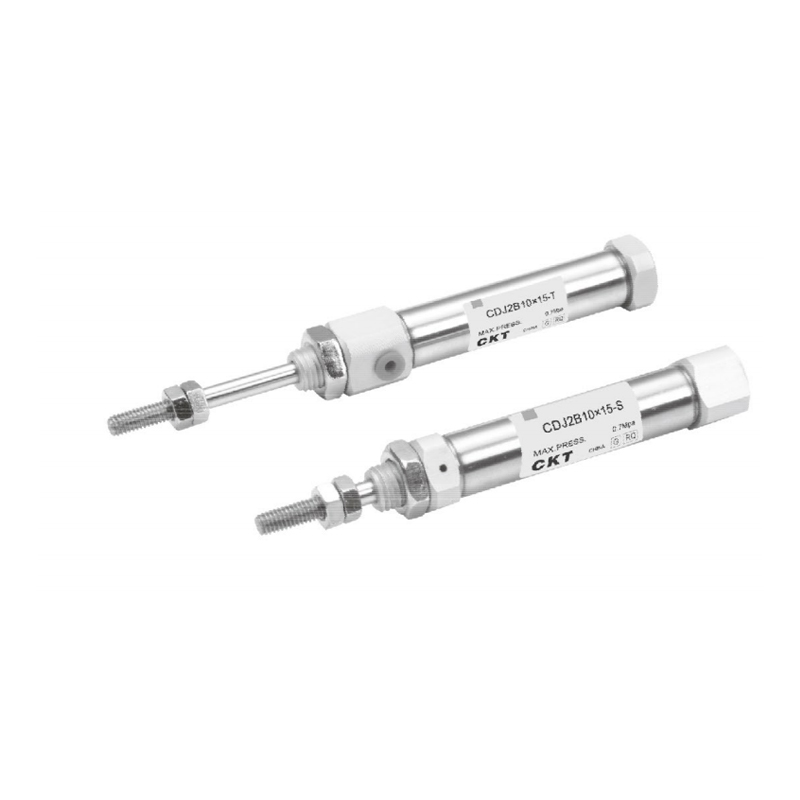

Миницилиндр из нержавеющей стали серии CJ2 (одностороннего действия)
  • Миницилиндр из нержавеющей стали серии CJ2 (одностороннего действия)
Мини-цилиндр

Миницилиндр из нержавеющей стали серии CJ2 (одностороннего действия)

Миницилиндр серии CJ2 из нержавеющей стали (одностороннего действия) представляет собой класс компактных линейных приводов, изготовленных из специальных сплавов. Его конструкция одностороннего действия основана на встроенном упругом механизме возврата для достижения базового возвратно-поступательного движения. Эта серия разработана для промышленных случаев с ограниченным пространством и особыми допусками к средствам массовой информации, а также имеет миниатюрные характеристики интеграции.

■Основные рабочие характеристики
1. Режим упругого сжатия
Когда среда вводится, корпус стержня выдвигается, а блок сжатия настроен на сохранение энергии; после отсечения среды корпус стержня автоматически возвращается в исходное положение за счет возвращающей силы, создаваемой компрессионным узлом.

2. Режим эластичной экструзии
Когда среда вводится, корпус стержня сжимается и перемещается, притягивая задний блок сжатия для накопления энергии; когда подача среды прекращается, восстанавливающая сила узла сжатия выталкивает корпус стержня наружу и возвращается в исходное положение.

■Основные особенности корпуса
1. Миниатюрная конфигурация
Корпус цилиндра оптимизирован с использованием специальных пропорций, что значительно уменьшает осевое и радиальное пространство, сохраняя при этом базовую тягу, и подходит для встроенной установки в прецизионном оборудовании.

2. Корпус из специального сплава.
В основном компоненте используется система из коррозионностойкого сплава, которая может сохранять базовые характеристики движения в неэкстремальных условиях, таких как влага и слабокоррозионные среды.

3. Основная ориентация функций
Конструкция ориентирована на основную функцию вывода смещения и не включает модули расширения, такие как определение положения или регулирование скорости. Он подходит для простых сценариев возвратно-поступательного движения.

■Ориентация на применение
Эта серия подходит для легких систем автоматизации, которые чувствительны к пространственным размерам, требуют базовой устойчивости к деградации окружающей среды и чья логика движения соответствует режиму упругого сброса. Его основная ценность заключается в сочетании миниатюризации и специальных материалов в основных пневматических компонентах.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Миницилиндр из нержавеющей стали серии CM2 (двойного действия)
СЛЕДУЮЩАЯ：Мини-цилиндр серии CJ2 из нержавеющей стали (двойного действия)
  • Размер отверстия (мм) 6 10                   16
    жидкость Воздух
    Действие Одностороннего действия: возврат пружины/расширение пружины
    Максимальное рабочее давление (МПа) 0.7
    Мин. рабочее давление (МПа) 0.25 0.15
    Температура окружающей среды и жидкости Без автоматического переключателя: -10℃~70℃, с автоматическим переключателем: -10℃~60℃
    Скорость поршня 50~750 мм/с
    Подушка Резиновый бампер
    Допуск на длину хода (мм) 1.00
    *Смазка Не требуется
    Размер порта М5×0,8
    *Если вы хотите использовать смазку, используйте ISOVG32.

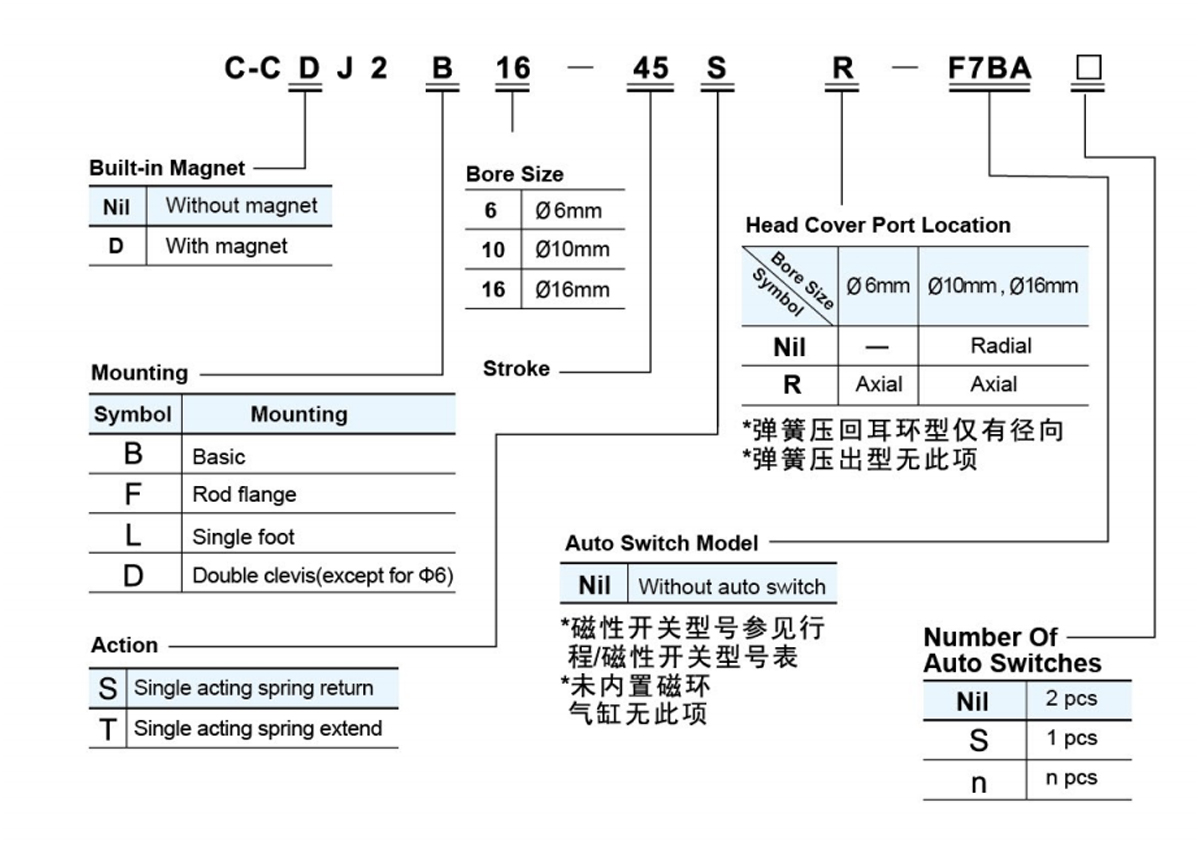

    Модель автоматического переключения Strokel
    Отверстие
    Размер
    (мм)     		Стандартный ход
    (мм)     		*Автоматическое переключение
    Модель     		*Монтаж
    Модель кронштейна     		Модель
    6 15,30,45,60 D-F7BA
    D-J79W
    D-F7NWV
    D-F7DW     		БЖ3-1 БДЖ2-006
    10 15,30,45,60,75,
    100 125 150     		БДЖ2-010
    16 15,30,45,60,75,100,
    125 150 175 200     		БДЖ2-016
    *Технические характеристики и характеристики магнитных переключателей см. в серии магнитных переключателей.
    *Маркировка длины проводов: Без маркировки - 0,5 м, L - 3 м, Z - 5 м.  Пример: D-F7BAL, D-F7BAZ.
    *Для установки направляющих не требуются монтажные детали.
    *Монтаж parts and ring belt Models must be ordered and used in combination.

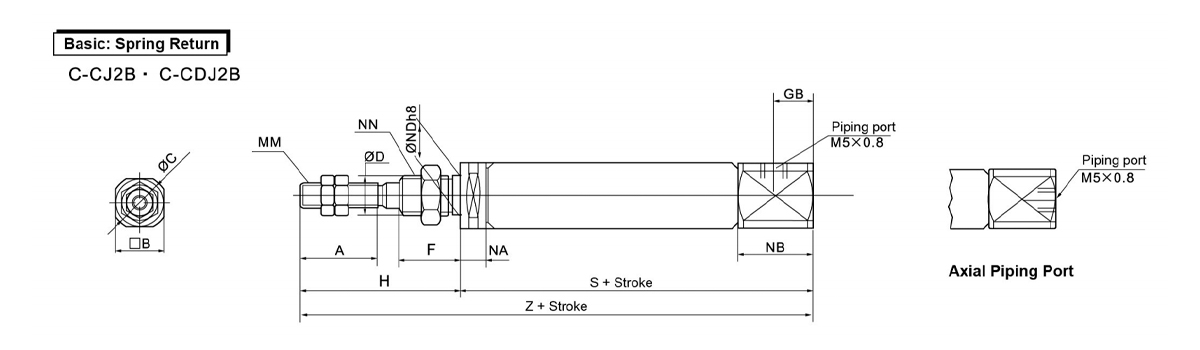

  • Отверстие
    Размер
    (мм)     		A B C D F ГБ H ММ NA Примечание: НД h8 НН *С *З
    5~15 16~30 31~45 46~60 61~75 76~100 01~125 26~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 9 3 8 - 28 М3×0,5 3 7 6 0 М6×1 34.5
    (39,5)     		43.5
    (48:5)     		47.5
    (525)     		61,5(86,5) - - - - 62.5
    (67,5)     		71,5(76,5) 75.5
    (80,5)     		89.5
    (94,5)     		- - - -
    -0,018
    10 15 12 14 4 8 5 28 М4×0,7 5.5 9.5 8 0 М8×1 45.5 53 65 77 - - - - 73.5 81 93 105 - - -
    -
    -0,022
    16 15 18.3 20 5 8 5 28 М5×0,8 5.5 9.5 10 0 М10×1 45.5 54 66 78 84 108 126 138 73.5 82 94 106 112 136 154 166
    -0,022
    *Размеры встроенного магнитного кольцевого типа.

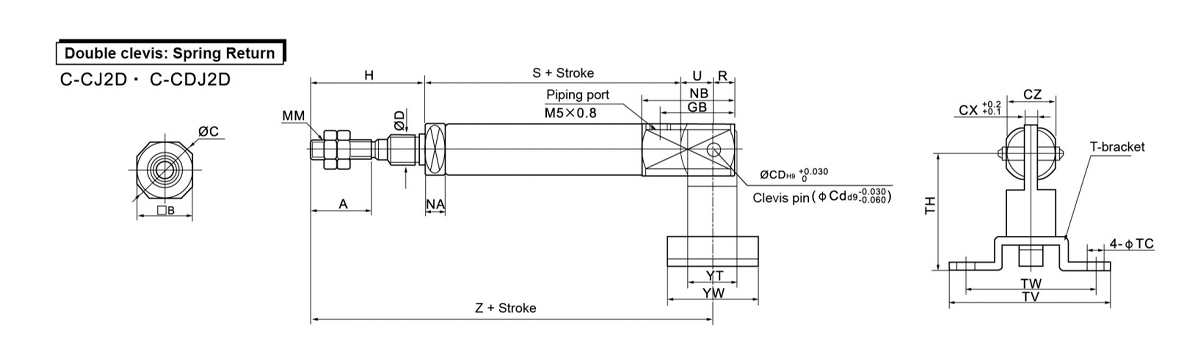

    Отверстие
    Размер
    (мм)     		A B C
    компакт-диск
    (Кд)     		CX Чехия D ГБ H ММ NA Примечание: R U *С *З
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    10 15 12 14 3.3 3.2 12 4 18 20 М4×0,7 5.5 22.5 5 8 45.5 53 65 77 - - - - 73.5 81 93 105 - - - -
    16 15 18.3 20 5 6.5 18.3 5 23 20 М5×0,8 5.5 27.5 8 10 45.5 54 66 78 84 108 126 138 75.5 84 96 108 114 138 156 168

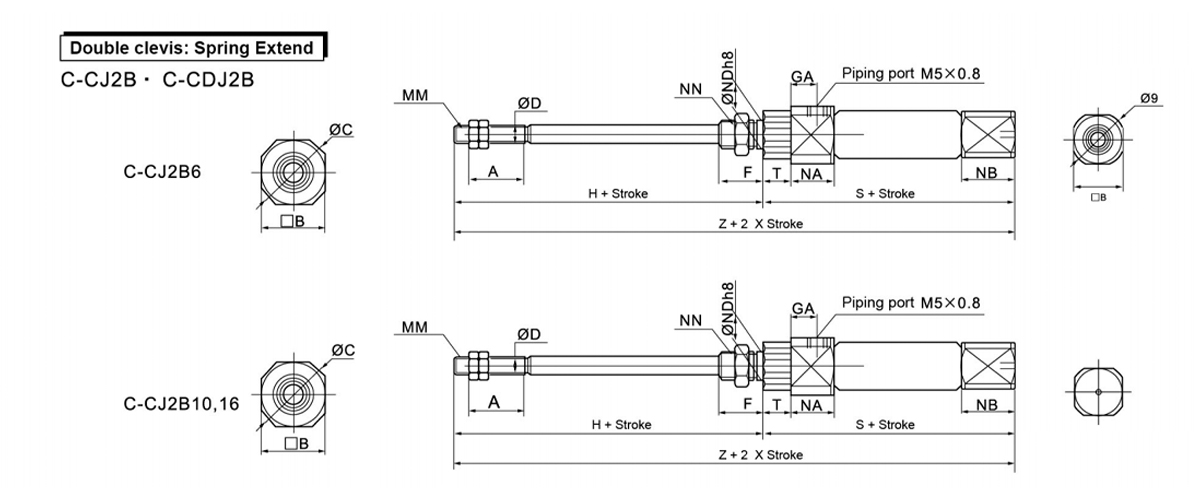

    Отверстие
    Размер
    (мм)     		A B C D F Джорджия H ММ НН NA Примечание: НД  h8 T *С *З
    5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150 5~15 16~30 31~45 46~60 61~75 76~100 101~125 126~150
    6 15 8 14 3 8 14.5 28 М3×0,5 М6×1 16 3 6 0 3 46.5
    (51,5)     		55.5
    (60,5)     		59.5
    (64,5)     		73.5
    (78,5)     		- - - - 74.5
    (79,5)     		83.5
    (88,5)     		87.5
    (92,5)     		101.5
    (106,5)     		- - - -
    -0,018
    10 15 12 14 4 8 8 28 М4×0,7 М8×1 12.5 5.5 8 0 - 48.5 56 68 80 - - - - 76.5 84 96 108 - - - -
    -0,022
    16 15 18.3 20 5 8 8 28 М5×0,8 М10×1 12.5 5.5 10 0 - 48.5 57 69 81 87 111 129 41 76.5 85 97 109 115 139 157 169
    -0,022
    *Размеры встроенного магнитного кольцевого типа.

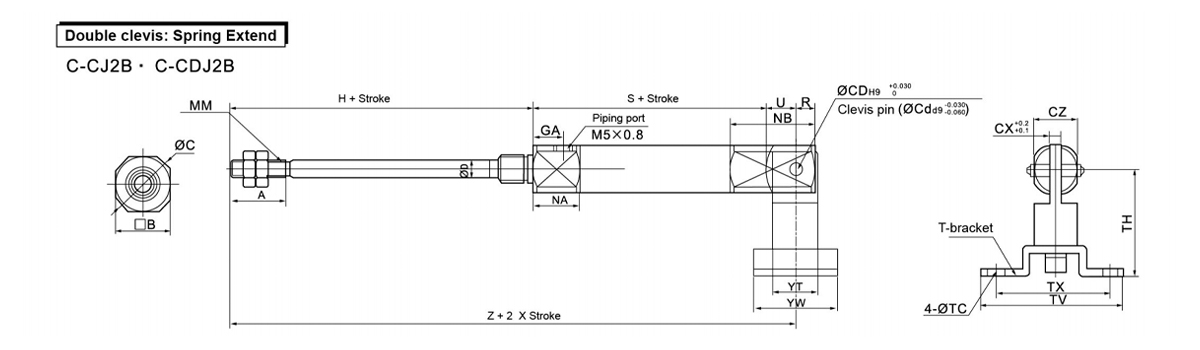

    Отверстие
    Размер
    (мм)     		A B C компакт-диск
    (Кд)     		CX Чехия D Джорджия H ММ NA Примечание: R U S Z
    55 16~30 31~45 46~60 61~75 76~100 101~125 126~150 55 36 45 46~60 61~75 76~100 101~125 26~150
    10 15 12 14 3.3 3.2 12 4 8 28 М4×0,7 12.5 18.5 5 8 48.5 56 68 80 - - - - 84.5 92 104 116 - - - -
    16 15 18.3 20 5 6.5 18.3 5 8 28 M5×08 12.5 23.5 8 10 48.5 57 69 81 87 111 129 141 86.5 95 107 119 125 149 167 179
