Мини-цилиндр серии CJ2 из нержавеющей стали (двойного действия) Поставщики

Главная / Продукты / Воздушный цилиндр / Мини-цилиндр / Мини-цилиндр серии CJ2 из нержавеющей стали (двойного действия)

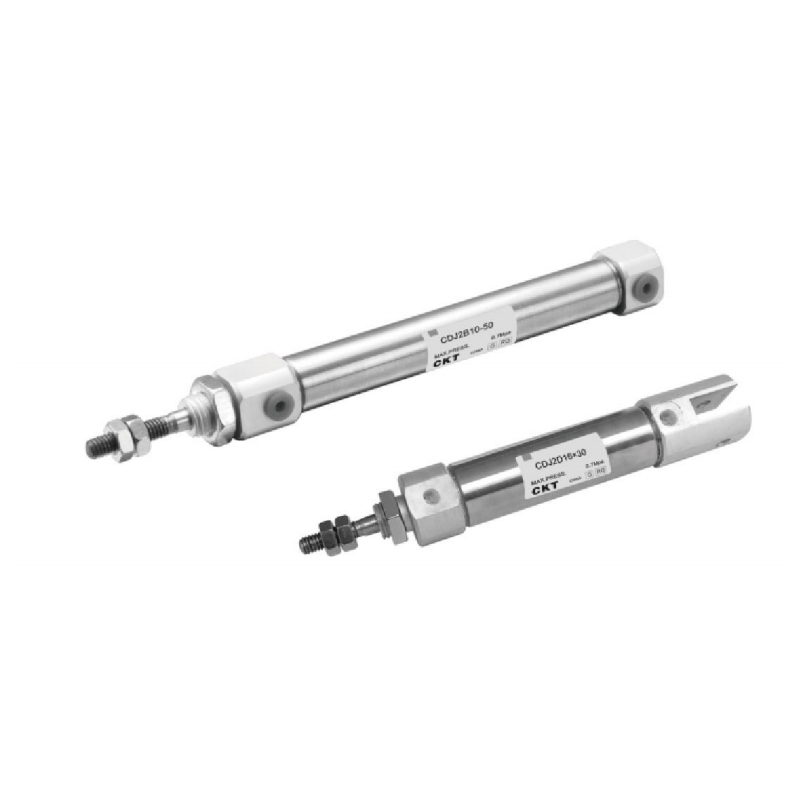

Мини-цилиндр серии CJ2 из нержавеющей стали (двойного действия)
  • Мини-цилиндр серии CJ2 из нержавеющей стали (двойного действия)
Мини-цилиндр

Мини-цилиндр серии CJ2 из нержавеющей стали (двойного действия)

Мини-цилиндр из нержавеющей стали серии CJ2 (двойного действия) предназначен для сценариев автоматизации с ограниченным пространством. Его миниатюрная конструкция учитывает требования к легкому весу и обеспечивает базовую экологическую устойчивость благодаря основным компонентам из нержавеющей стали. Подходит для условий работы с особыми требованиями к установочным размерам и материалу.

Основные функции
▸Миниатюрная структура
Приняв принцип миниатюризации, он значительно уменьшает пространство, занимаемое оборудованием, синхронно оптимизирует собственный вес и адаптируется к интеграции прецизионного оборудования.

▸Конструкция из композитного материала
Сочетание торцевой крышки из легкого сплава и корпуса цилиндра из нержавеющей стали повышает долговечность компонентов, сохраняя при этом прочность конструкции.

▸Необслуживаемая система смазки
Предварительно установленная смазочная среда длительного действия, нет необходимости пополнять смазку в течение всего жизненного цикла, что снижает необходимость технического обслуживания во время простоев.

▸Модульный интерфейс установки
Предоставляет различные решения по конфигурации задней крышки, поддерживает подключение нагрузки под разными углами и упрощает процесс интеграции оборудования.

▸Базовая адаптация к окружающей среде
Конструкция корпуса из нержавеющей стали и узел штока поршня могут противостоять эрозии обычных агрессивных сред, расширяя границы применения в особых условиях работы.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Миницилиндр из нержавеющей стали серии CJ2 (одностороннего действия)
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Размер отверстия (мм) 6 10                   16
    жидкость Воздух
    Действие Двойное действие
    Максимальное рабочее давление (МПа) 0.7
    Минимальное рабочее давление (МПа) 0.12 0.06
    Температура окружающей среды и жидкости Без автоматического переключателя: -10℃~70℃, с автоматическим переключателем: -10℃~60℃
    Скорость поршня 50~750 мм/с
    Подушка Резиновый бампер/воздушный бампер
    Допуск на длину хода (мм) 1
    *Смазка Не требуется
    Размер порта М5×0,8
    Если вы хотите использовать смазку, используйте ISOVG32.

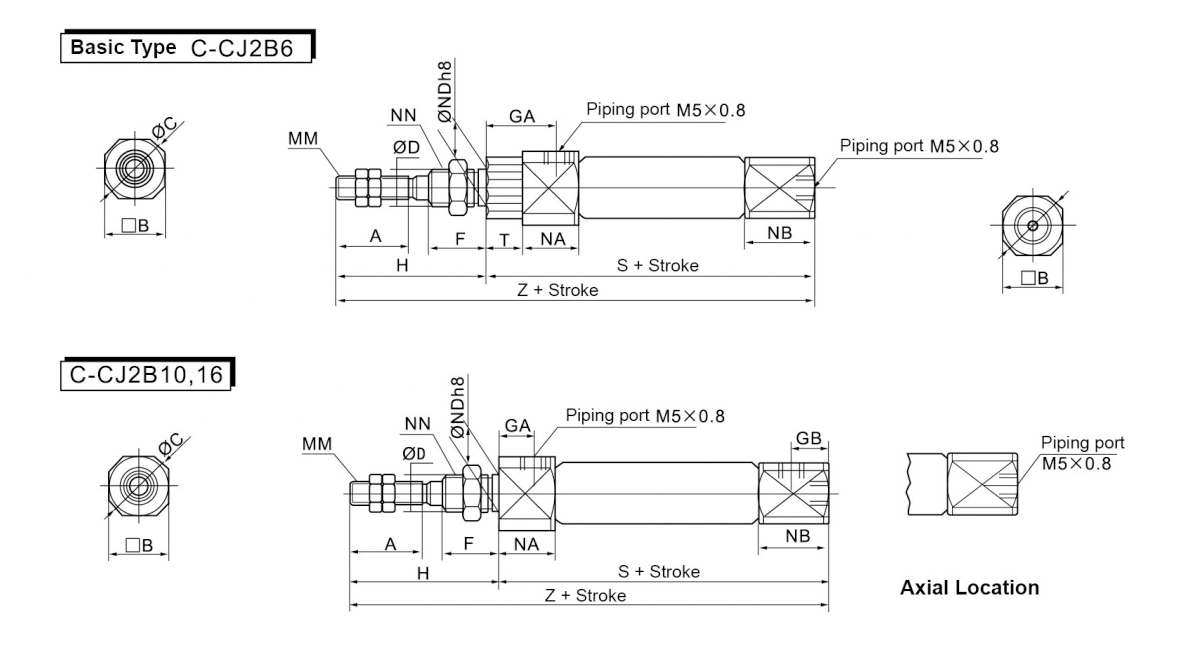

  • Размер отверстия (мм) A B C D F Джорджия ГБ H ММ NA Примечание: НДх8 НН S T Z
    6 15 12 14 3 8 14.5 - 28 М3×0,5 16 7 6 М6×1,0 49 3 77
    10 15 12 14 4 8 8 5 28 М4×0,7 12.5 9.5 8 М8×1,0 46 - 74
    16 15 18.3 20 5 8 8 5 28 М5×0,8 12.5 9.5 10 М10×1,0 47 - 75

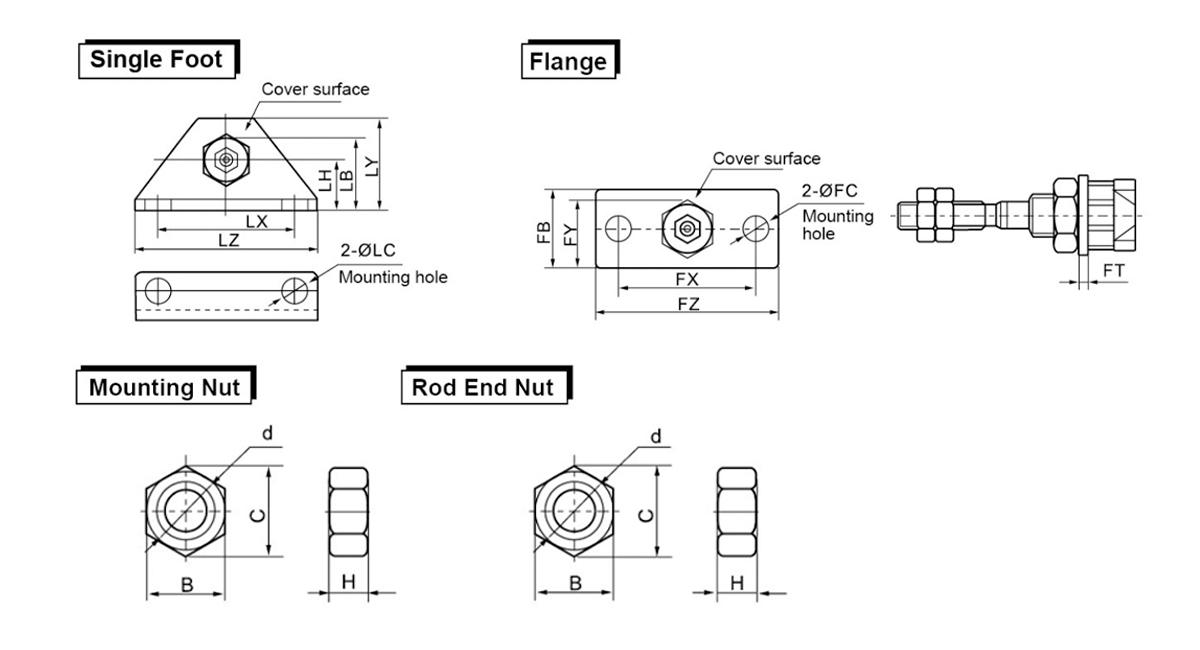

    Отверстие
    Размер
    (мм)     		Одиночная нога Фланец Монтажная гайка Концевая гайка стержня
    Компоненты
    Модель     		ЛБ ØLC ЛГ ЛХ ЛИ ЛЗ Компоненты
    Модель     		ФБ ØFC Форекс финансовый год ФЗ ФТ Компоненты
    Модель     		B C D H Компоненты
    Модель     		B C D H
    6 CJ-L006B 13 4.5 9 24 16.5 32 CJ-F006B 11 4.5 24 14 32 1.6 SNJ-006B 8 9.2 М6×1 4 НТДЖ-006А 5.5 6.4 М3×0,5 2.4
    10 CJ-L010B 15 4.5 9 24 16.5 32 CJ-F010B 13 4.5 24 14 32 1.6 SNJ-010B 11 12.7 М8×1 4 НТДЖ-010А 7 8.1 М4×0,7 3.2
    16 CJ-L016B 23 5.5 14 33 25 40 CJ-F016B 19 5.5 33 20 42 2.3 SNJ-016B 14 16.2 М10×1 4 НТДЖ-016А 8 9.2 М5×0,8 4

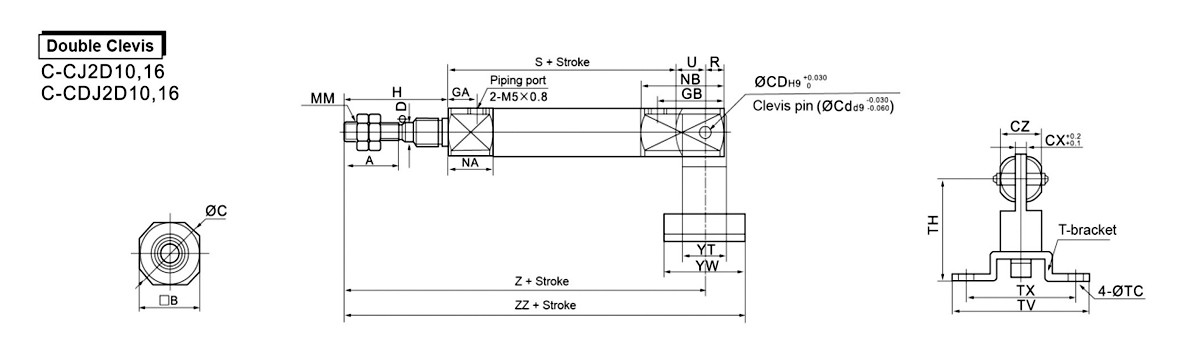

    Размер отверстия (мм) A B C компакт-диск (компакт-диск) CX Чехия D Джорджия ГБ H ММ NA Примечание: R S U Z ЗЗ
    10 15 12 14 3.3 3.2 12 4 8 18 28 М4×0,7 12.5 22.5 5 46 8 82 93
    16 15 18 20 5 6.5 18 5 8 23 28 М5×0,8 12.5 27.5 8 47 10 85 99

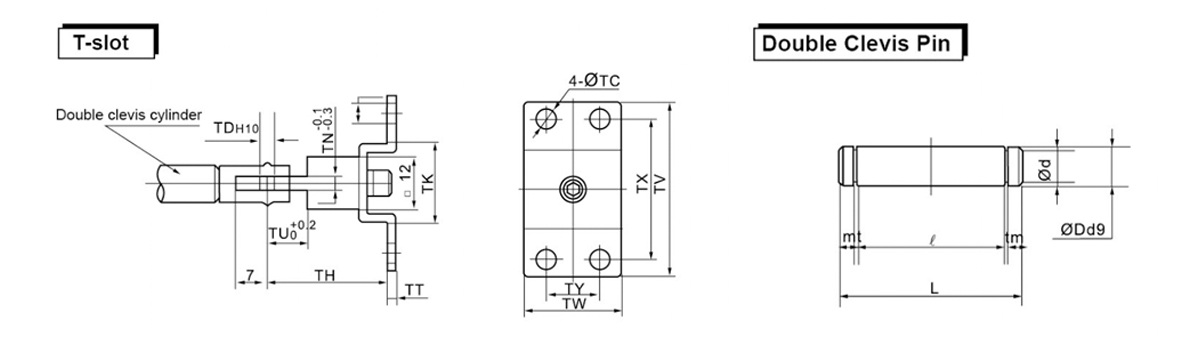

    Отверстие Size
    (мм)     		Т-образный паз Двойной штифт с головкой
    Компоненты
    Модель     		ТК ТК(H10) ТД ТК ТН ТТ ТУ ТВ ТВ Техас Тай Компоненты
    Модель     		ØDd9 Од L ℓ m t
    10 CJ-T010B 4.5 3.3 0.048 29 18 3.1 2 9 40 22 32 12 CD-J010 5 -0,03 3 15.2 12.2 1.2 0.3
    0 -0,06
    16 CJ-T016B 5.5 5 0,048 0.048 35 20 6.4 2.3 14 48 28 38 16 CD-Z015 3.3 -0,03 4.8 22.7 18.3 1.5 0.7
    0 -0,06

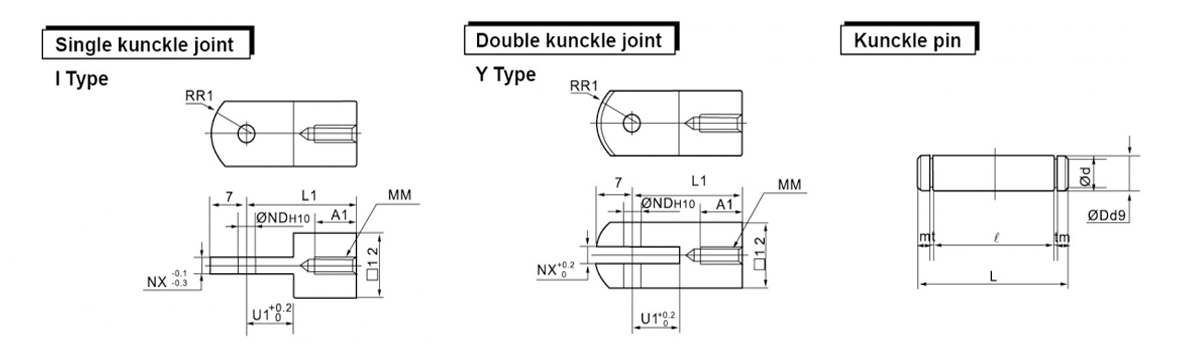

    Отверстие Size
    (мм)     		Тип I: одинарный шарнир Тип Y Двойной шарнир костяшка штифт
    Компоненты
    Модель     		А1 ∅НД(H10) Л1 ММ U1 НХ Р1 Компоненты
    Модель     		А1 ∅НД(H10) Л1 ММ U НХ Р1 Компоненты
    Модель     		∅Дд9 L ∅д ℓ m t
    10 I-J010B 8 3.3 0.048 21 М4×0,7 9 3.1 8 Y-J010B 8 3.3 0.048 М4×0,7 10 3.2 8 CD-J010 3.3 -0,03 3 15.2 12.2 1.2 0.3
    0 0 -0,06
    16 I-J016B 8 5 0.048 25 М5×0,8 14 6.4 12 Y-J016B 11 5 0.048 М5×0,8 10 6.5 12 IY-J015 5 -0,03 16.6 4.8 12.2 1.5 0.7
    0 0 -0,06
