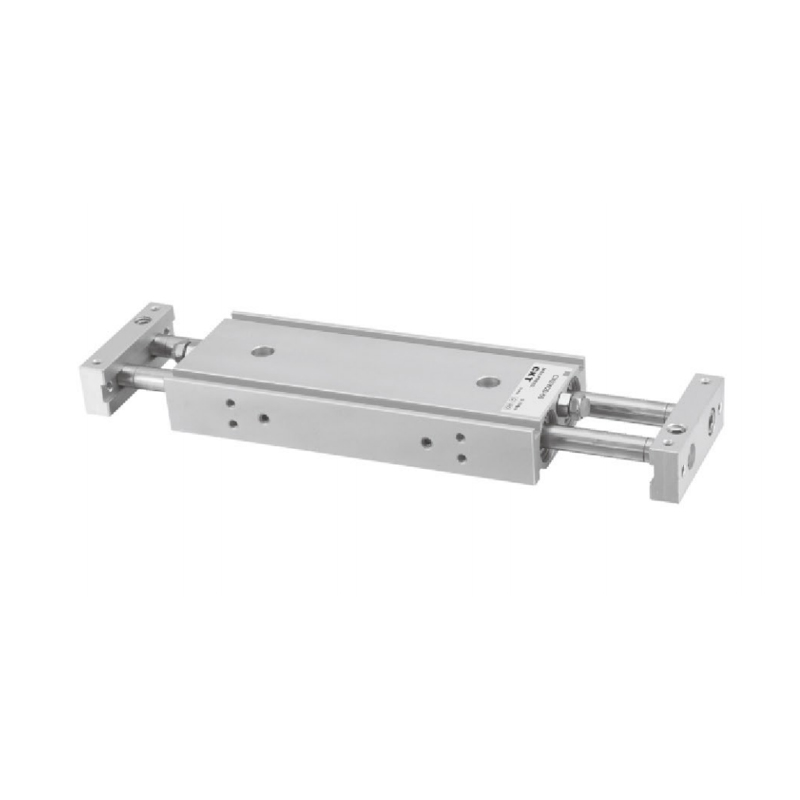

Серия CXSW Двухштоковый цилиндр со сквозным штоком
  • Серия CXSW Двухштоковый цилиндр со сквозным штоком
Многоосевой цилиндр

Серия CXSW Двухштоковый цилиндр со сквозным штоком

1. Максимально допустимая нагрузка в 2-3 раза больше, чем у серии CXS.
2. Конструкция с двумя цилиндрами, выходная сила в 2 раза выше.
3. Высокая точность отсутствия вращения.
4. Сильная устойчивость к боковой нагрузке.
5. Стандарт с устройством регулировки хода: 0-10 мм.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Тонкий цилиндр серии MGP с направляющим стержнем
СЛЕДУЮЩАЯ：Двойной цилиндр серии CXS (базовый тип)
  • Спецификация
    Размер отверстия (мм) 6 10 15 20 25 32
    жидкость Воздух
    Действие Двойное действие
    Максимальное рабочее давление
    (МПа)     		0.7
    Мин.Рабочее давление
    (МПа)     		0.15 0.1
    Температура окружающей среды и жидкости -10~60℃(без замерзания)
    Подушка Оба конца резиновый бампер
    Рабочая скорость поршня
    (мм/с)     		50~500
    Структура Двойной стержень (удвоенная выходная сила)
    *Смазка Не требуется
    Регулируемый диапазон хода 0~-10мм
    подшипник Подшипник скольжения/Шариковый подшипник
    Трубопроводный порт М5×0,8 Рк1/8
    *Если вы хотите использовать смазку, используйте ISOVG32.

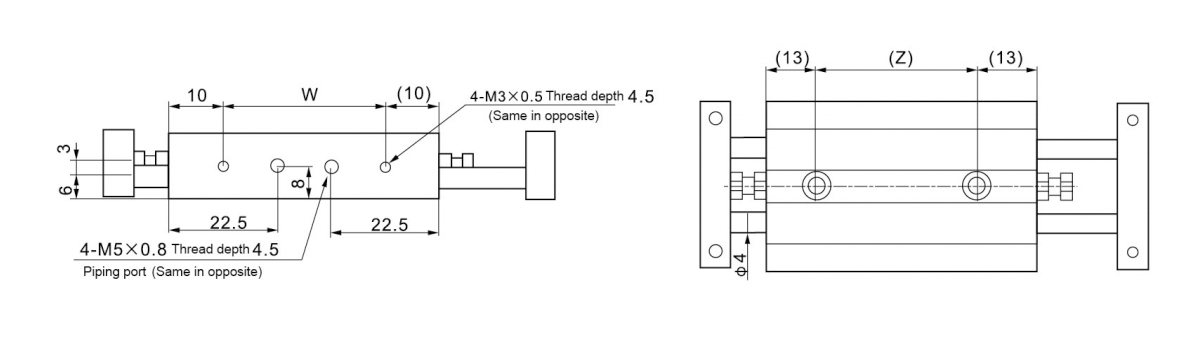

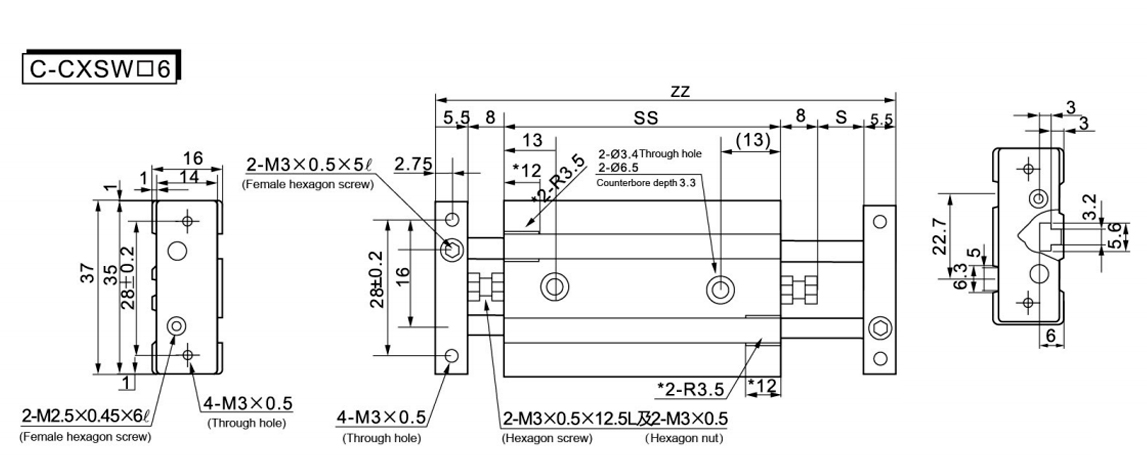

  • Модель S СС ЗЗ Z W
    C-CXSW□6-10 10 66 103 40 46
    C-CXSW□6-20 20 76 123 50 56
    C-CXSW□6-30 30 86 143 60 66
    C-CXSW□6-40 40 96 163 70 76
    C-CXSW□6-50 50 106 183 80 86
    Чтобы установить магнитные переключатели для цилиндров C-CXSW□6-10   и C-CXSW□6-20  , снимите деталь, используемую для крепления гнезда магнитного переключателя. (Размеры отмечены *).

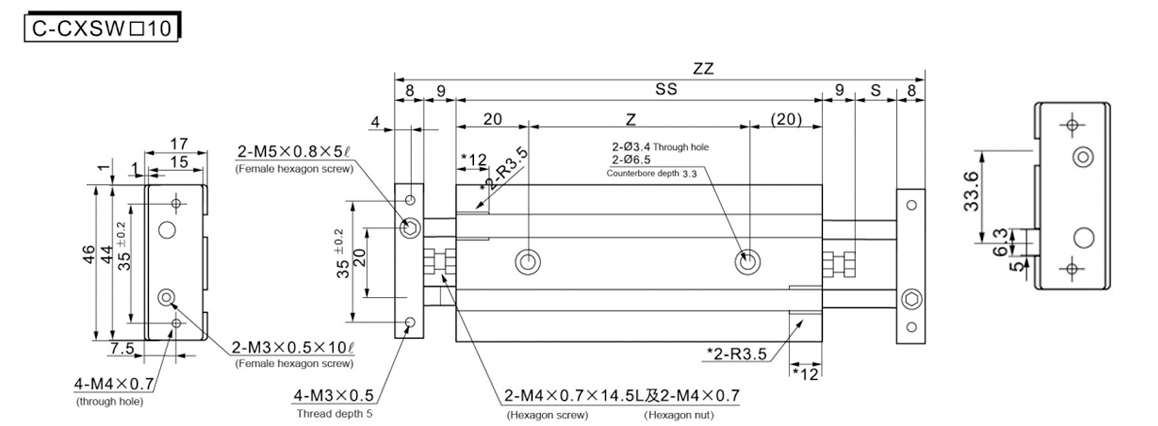

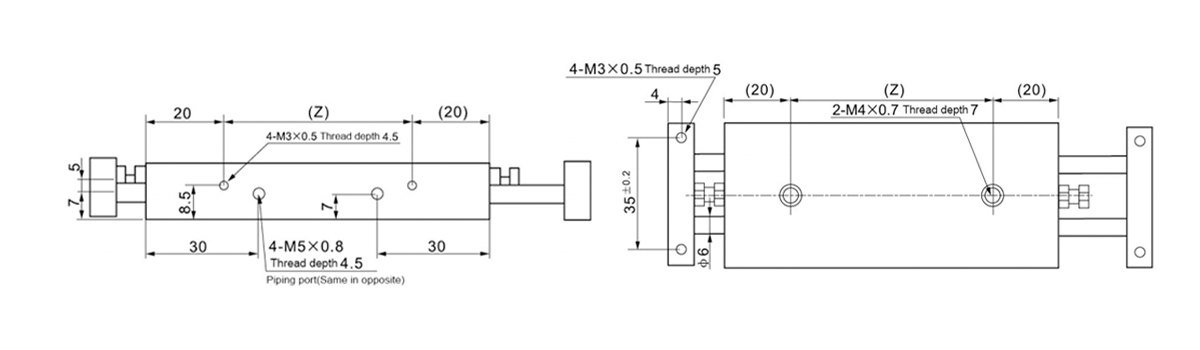

    Модель S СС ЗЗ Z
    Стандартный
    Инсульт     		C-CXSW□10-10 10 92 136 52
    C-CXSW□10-20 20 102 156 62
    C-CXSW□10-30 30 112 176 72
    C-CXSW□10-40 40 122 196 82
    C-CXSW□10-50 50 132 216 92
    C-CXSW□10-75 75 157 266 117
    C-CXSW□10-100 100 182 316 142
    Длинный
    Инсульт
    (-XB11)     		C-CXSW□10-125 125 207 366 167
    C-CXSW□10-150 150 232 416 192
    Чтобы установить магнитные переключатели для цилиндров C-CXSW□10-10 и C-CXSW□10-20, снимите часть гнезда магнитного переключателя, которая используется для крепления магнитного переключателя. (Размеры отмечены *).

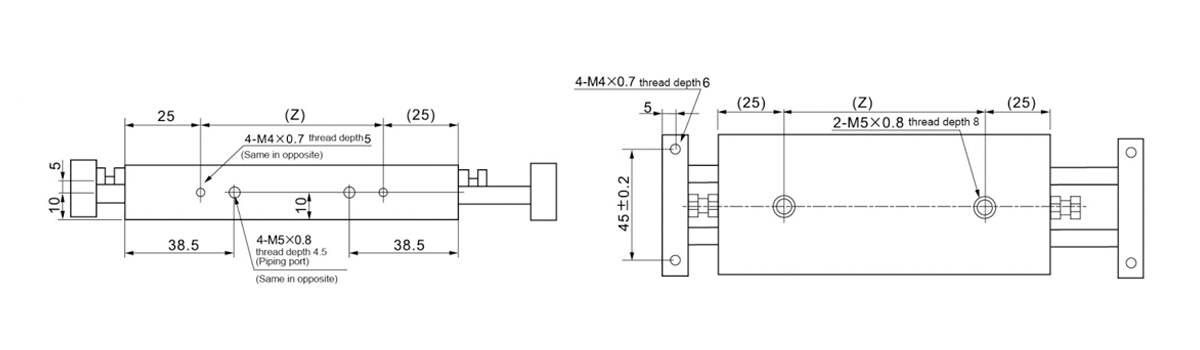

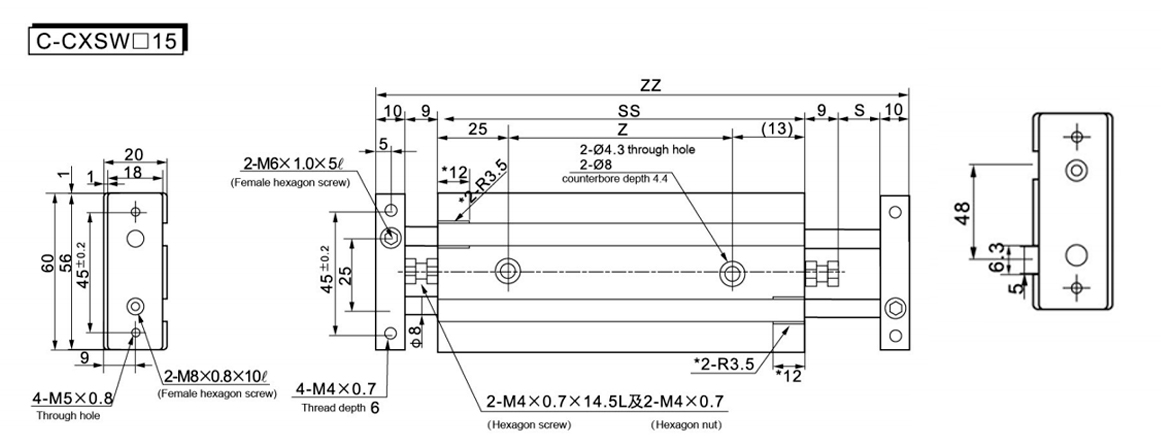

    Модель S СС ЗЗ Z
    Стандартный
    Инсульт     		C-CXSW□15-10 10 105 153 55
    C-CXSW□15-20 20 115 173 65
    C-CXSW□15-30 30 125 193 75
    C-CXSW□15-40 40 135 213 85
    C-CXSW□15-50 50 145 233 95
    Длинный
    Инсульт
    (-XB11)     		C-CXSW□15-75 75 170 283 120
    C-CXSW□15-100 100 195 333 145
    C-CXSW□15-125 125 220 383 170
    C-CXSW□15-150 150 245 433 195
    Чтобы установить магнитные переключатели для цилиндров C-CXSW□15-10 и C-CXSW□15-20, снимите деталь, служащую для крепления гнезда магнитного переключателя. (Размеры отмечены *).

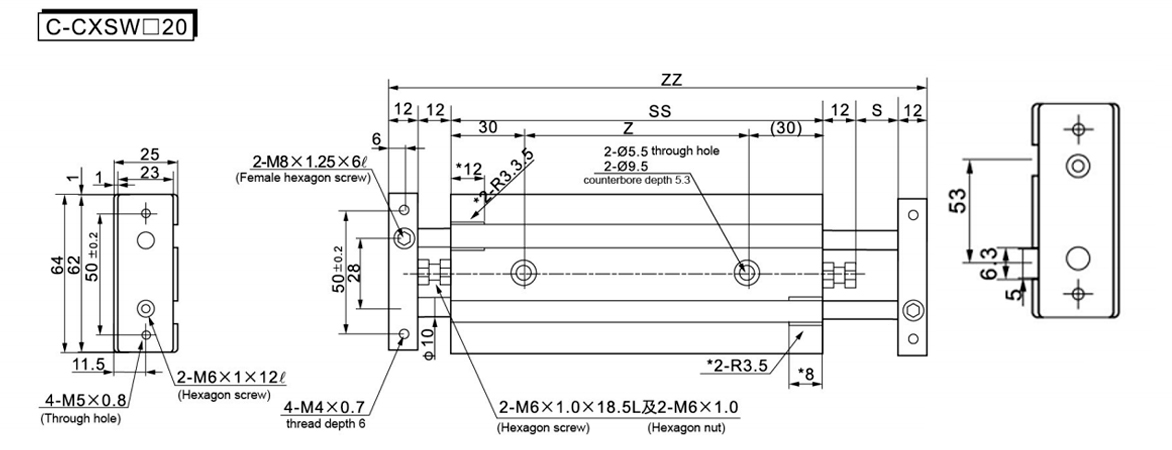

    Модель S СС ЗЗ Z
    Стандартный
    Инсульт     		C-CXSW□-20-10 10 120 178 60
    C-CXSW□-20-20 20 130 198 70
    C-CXSW□20-30 30 140 218 80
    C-CXSW□20-40 40 150 238 90
    C-CXSW□20-50 50 160 258 100
    C-CXSW□20-75 75 165 308 125
    C-CXSW□20-100 100 210 358 150
    Длинный
    Инсульт
    (-XB11)     		C-CXSW□20-125 125 235 408 175
    C-CXSW□20-150 150 260 458 200
    C-CXSW□20-175 175 285 508 225
    C-CXSW□20-200 200 310 558 250
    Чтобы установить магнитный переключатель для цилиндра C-CXSW□20-10, отрежьте часть углубления магнитного переключателя, которая используется для его крепления. (Размеры отмечены *).

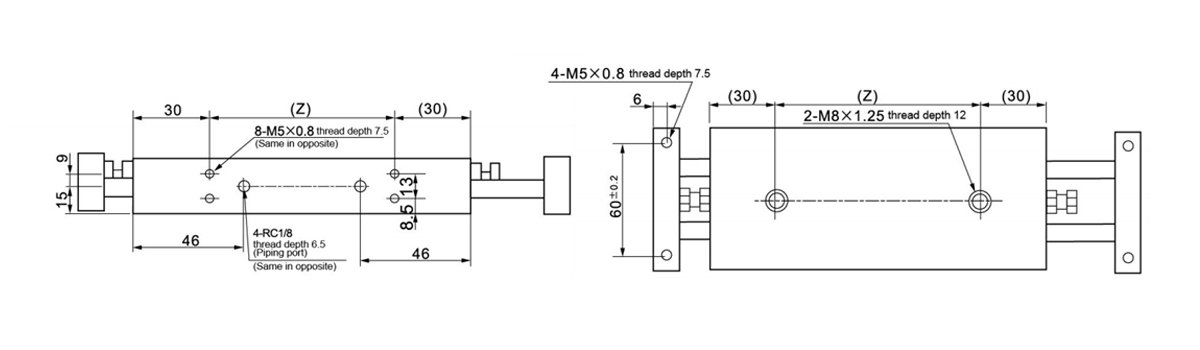

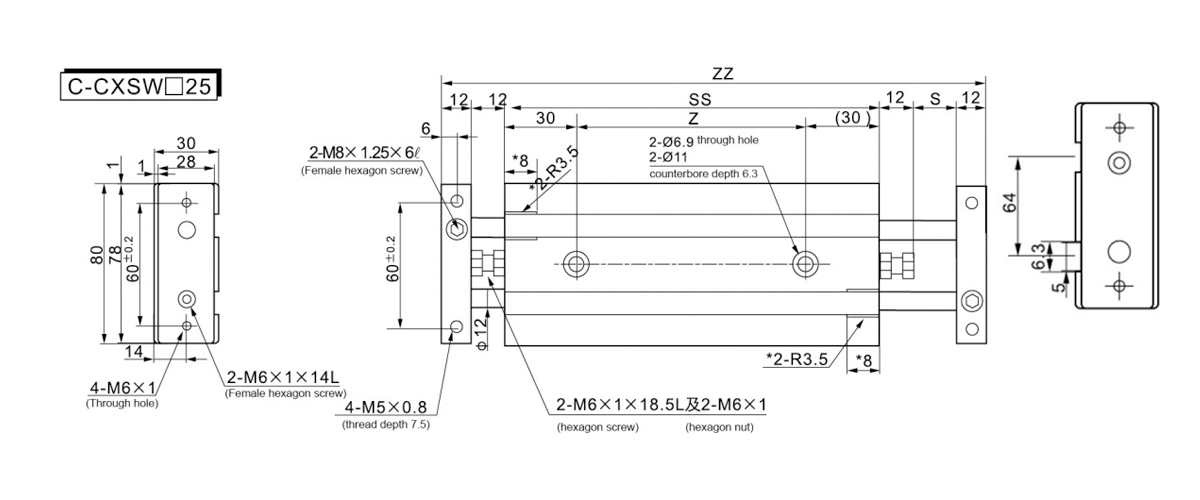

    Модель S СС ЗЗ Z
    Стандартный
    Инсульт     		C-CXSW□25-10 10 122 180 62
    C-CXSW□25-20 20 132 200 72
    C-CXSW□25-30 30 142 220 82
    C-CXSW□25-40 40 152 240 92
    C-CXSW□25-50 50 162 260 102
    C-CXSW□25-75 75 187 310 127
    C-CXSW□25-100 100 212 360 152
    Длинный
    Инсульт
    (-XB11)     		C-CXSW□25-125 125 237 410 177
    C-CXSW□25-150 150 262 460 202
    C-CXSW□25-175 175 287 510 227
    C-CXSW□25-200 200 321 560 252
    Чтобы установить магнитный переключатель для цилиндра C-CXSW□25-10, снимите деталь, используемую для крепления гнезда магнитного переключателя.
    (Размеры отмечены *)

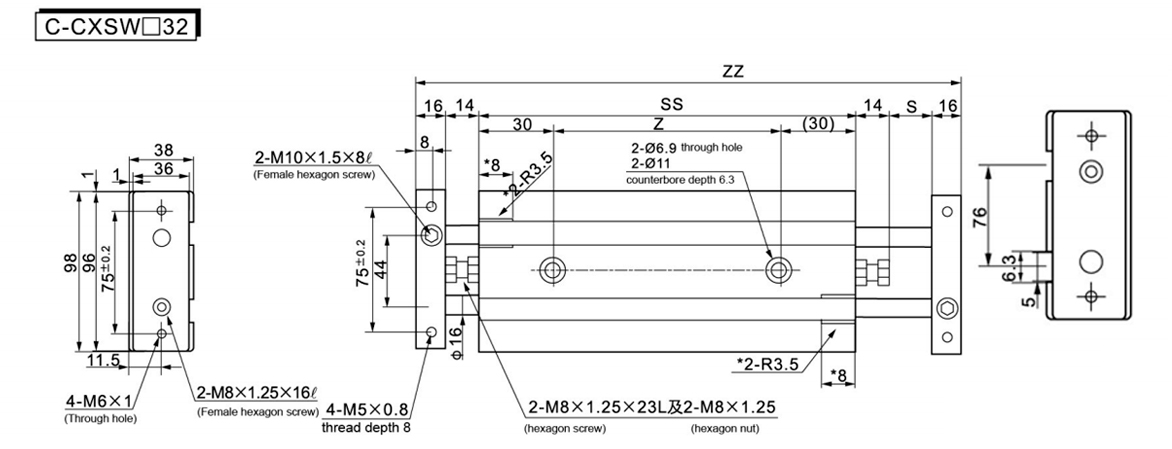

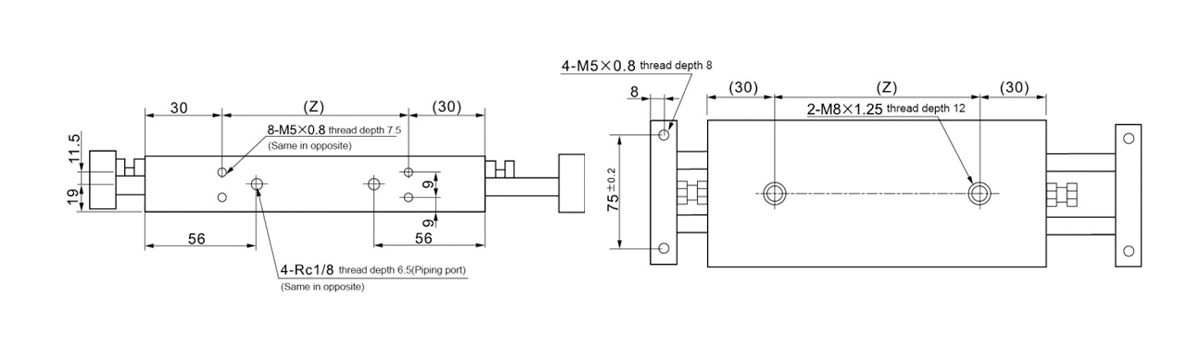

    Модель S СС ЗЗ Z




    Стандартный
    Инсульт     		C-CXSW□32-10 10 143 213 83
    C-CXSW□32-20 20 153 233 93
    C-CXSW□32-30 30 163 253 103
    C-CXSW□32-40 40 173 273 113
    C-CXSW□32-50 50 183 293 123
    C-CXSW□32-75 75 208 343 148
    C-CXSW□32-100 100 233 393 173
    Длинный
    Инсульт
    (-XB11)     		C-CXSW□32-125 125 258 443 198
    C-CXSW□32-150 150 283 493 223
    C-CXSW□32-175 175 308 543 248
    C-CXSW□32-200 200 333 593 273
    Чтобы установить магнитный переключатель для цилиндра C-CXSW□32-10, снимите деталь, служащую для крепления гнезда магнитного переключателя. (Размеры отмечены *)
