Тонкий цилиндр серии MGP с направляющим стержнем Поставщики

Главная / Продукты / Воздушный цилиндр / Многоосевой цилиндр / Тонкий цилиндр серии MGP с направляющим стержнем

Тонкий цилиндр серии MGP с направляющим стержнем Тонкий цилиндр серии MGP с направляющим стержнем
  • Тонкий цилиндр серии MGP с направляющим стержнем
  • Тонкий цилиндр серии MGP с направляющим стержнем
Многоосевой цилиндр

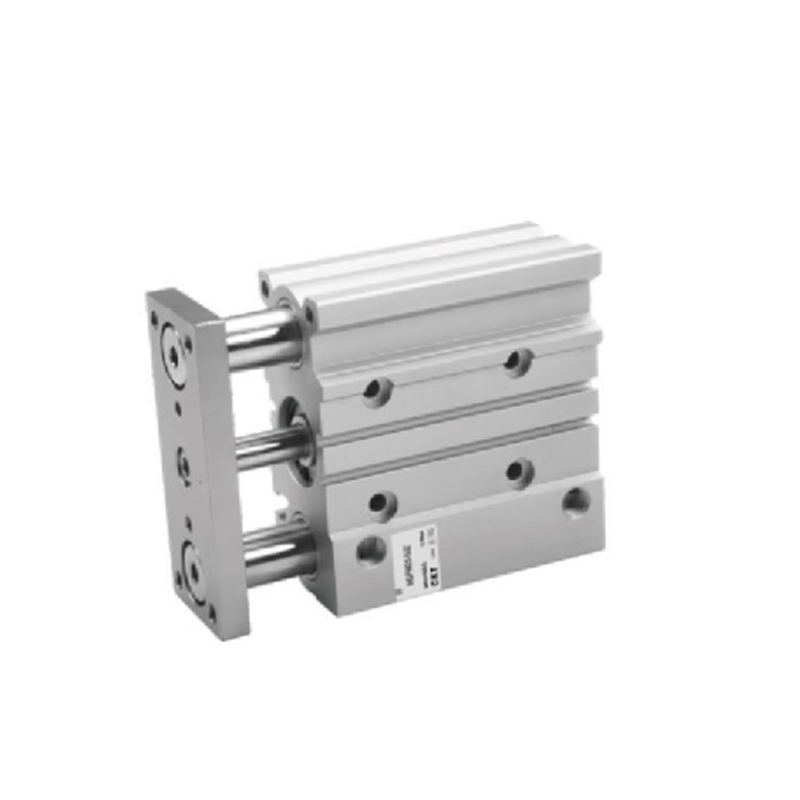

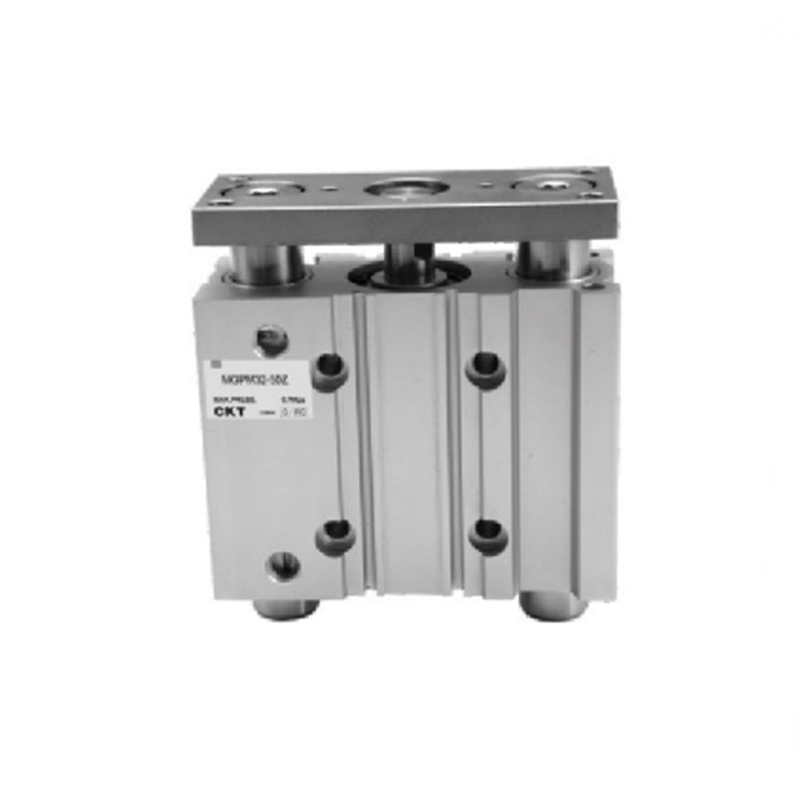

Тонкий цилиндр серии MGP с направляющим стержнем

1. Небольшой размер и легкий вес.
2. Сильная устойчивость к боковой нагрузке.
3. Сильное сопротивление крутящему моменту
4. Высокая точность без вращения.
5. Подшипник направляющего стержня может быть подшипником скольжения или шарикоподшипником.
6. Простота установки
7. Можно выбрать двустороннее положение трубы

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Миниатюрный цилиндр серии MGJ с направляющим стержнем
СЛЕДУЮЩАЯ：Серия CXSW Двухштоковый цилиндр со сквозным штоком

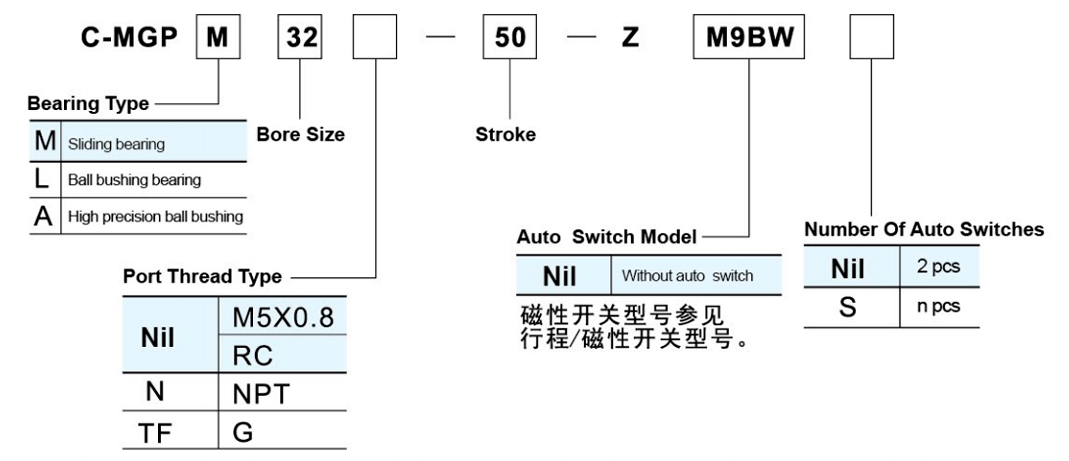

  • Стандартная спецификация
    Размер отверстия (мм) 12 16 20 25 32 40 50 63 80 100
    жидкость Воздух
    Действие Двойное действие
    Максимальное рабочее давление (МПа) 1.0
    Минимальное рабочее давление (МПа) 0.12 0.1
    Температура окружающей среды и жидкости -10~60℃(без замерзания)
    Скорость поршня 50~500 мм/с 50~400 мм
    Подушка Оба конца резиновый бампер
    Допуск на длину хода 1,5 мм
    *Смазка Не требуется
    подшипник Подшипник скольжения/Шариковая втулка/Высокоточная шариковая втулка
    Невращающийся
    Точность
    (Зажимная часть)     		Скользящий подшипник ±0,08° ±0,07° ±0,06° ±0,05° ±0,04°
    Шаровая втулка ±0,10° ±0,09° ±0,08° ±0,06° ±0,05°
    Высокая точность
    Шаровая втулка
    Трубопроводный порт М5×0,8 1/8 1/4 3/8
    *Если вы хотите использовать смазку, используйте ISOVG32.

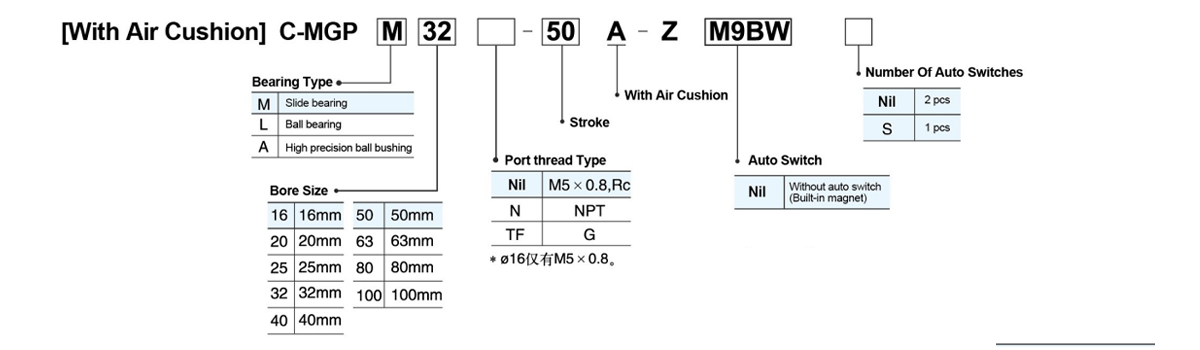

    Размер отверстия (мм) 16 20,25,32,40,50,63,80,100
    Максимальное рабочее давление (МПа) 1.0
    Мин. рабочее давление (МПа) 0.15 0.12
    Подушка Воздух cushion on both ends

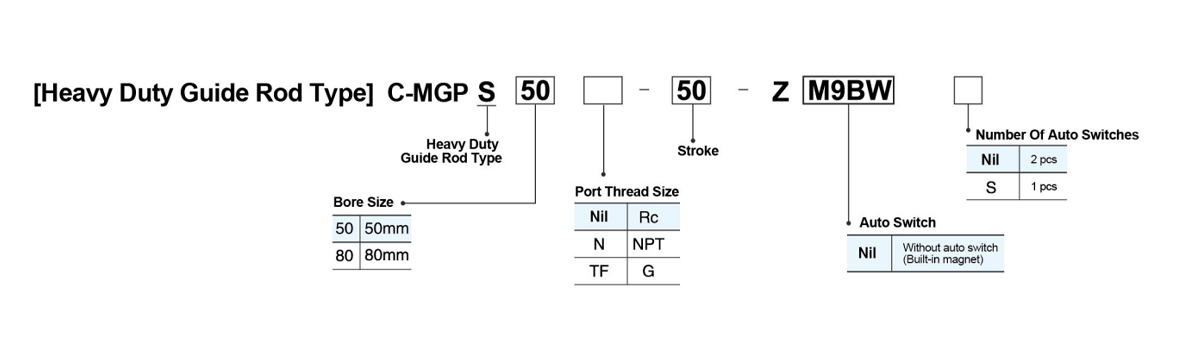

    Спецификация
    Размер отверстия (мм) 50 80
    Диапазон рабочего давления (МПа) 0,1~1,0
    Рабочая скорость поршня (мм/с) 50~400
    Подушка Резиновые амортизаторы с обеих сторон
    Стандартный ход 25,50,75,100,125,150,175,200
    Концевая пластина, невращающаяся точность ±0,05° ±0,04°

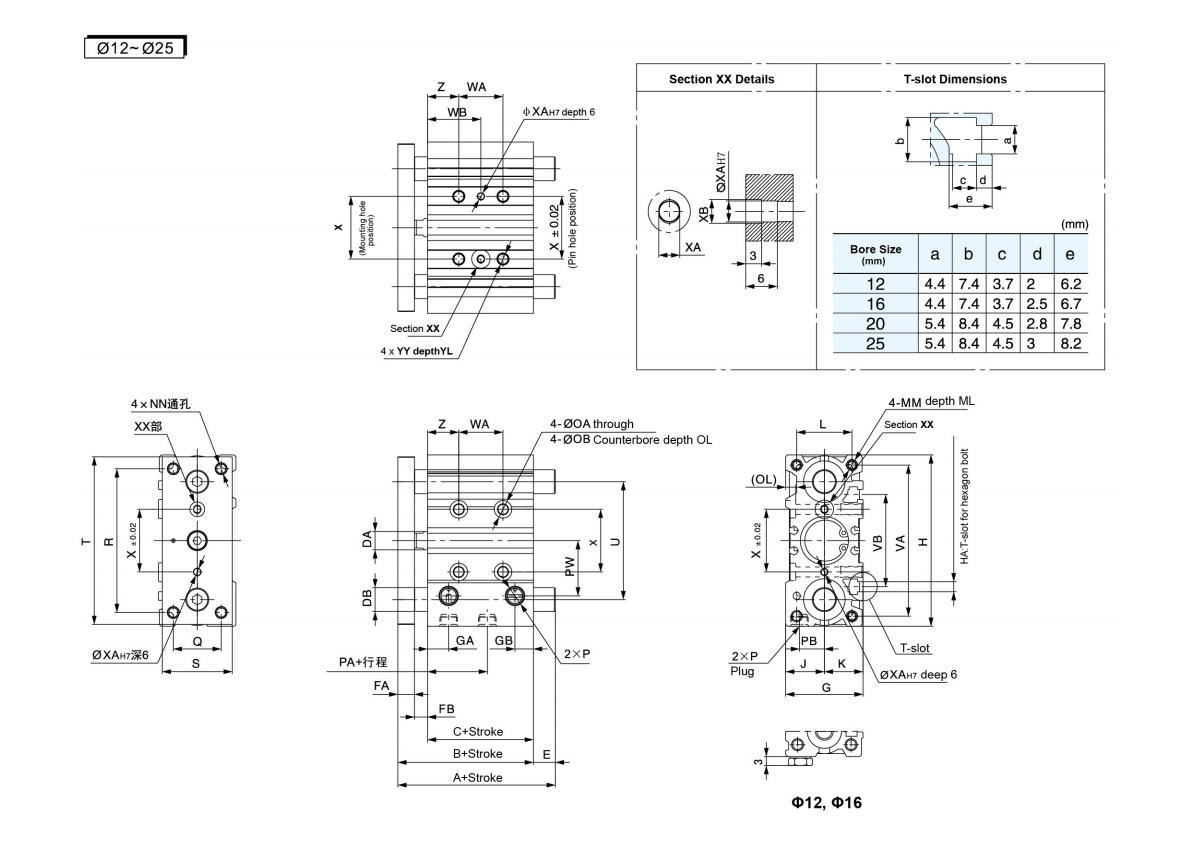

  • C-MGPM, C-MGPL, C-MGПенсильвания Общий Размеры                                                                                                                                                                (мм)
    Отверстие
    Размер
    (мм)     		Ход (мм) B C ДА ФА ФБ G Джорджия ГБ H ХА J K L ММ МЛ НН ОА ОБ ПР P
    ноль ТН ТФ
    12 10,20,30,40,50,75,100,
    125 150 175 200 250     		42 29 6 7 6 26 11.5 8 58 М4 13 13 18 М4×0.7 10 М4×0.7 4.3 8 4.5 М5×0,8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 М4 15 15 22 М5×0,8 12 М5×0,8 4.3 8 4.5 М5×0,8 - -
    20 20,30,40,50,75,100 125 150,
    175 200 250 300 350 400     		53 37 10 8 8 36 11.5 9 83 М5 18 18 24 М5×0,8 13 М5×0,8 5.4 9.5 5.5 Рк1/8 НПТ1/8 Г1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 М5 21 21 30 М6×1,0 15 М6×1,0 5.4 9.5 5.5 Рк1/8 НПТ1/8 Г1/8

    Отверстие
    Размер
    (мм)     		Пенсильвания ПБ ПВ Q R S T U Вирджиния ВБ Вашингтон ВБ X ХА ВБ ГГ ЮЛ Z
    30 или
    Меньше     		9ср3оС
    Меньше     		Более 100-200 или меньше Более 200 300 или меньше Более 300-го 30 или
    Меньше     		Более 30 100 или меньше Более 100-200 или меньше Более 200-х 300-х или меньше Более 300-го
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 М5×0,8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 М5×0,8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 М6×1,0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 М6×1,0 12 17

    Подшипник скольжения C-MGPM IA,БД,E Размер                                         (мм)
    Отверстие
    Размер
    (мм)     		A БД E
    50 или меньше Более 50 100 или меньше Более 100-200 или меньше Более 200-го 50 или меньше Более 50 100 или меньше Более 100-200 или меньше Более 200-го
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    C-MGPL(Шариковая втулка)
    C-MGПенсильвания(Высокая прецизионная шариковая втулка)/A,БД,E Размер (мм)
    ОтверстиеSize(mm) A БД E
    30 или меньше Более 30 100 или меньше Более 100-200 или меньше Более 200-го 30 или меньше Более 30 100 или меньше Более 100-200 или меньше Более 200-го
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

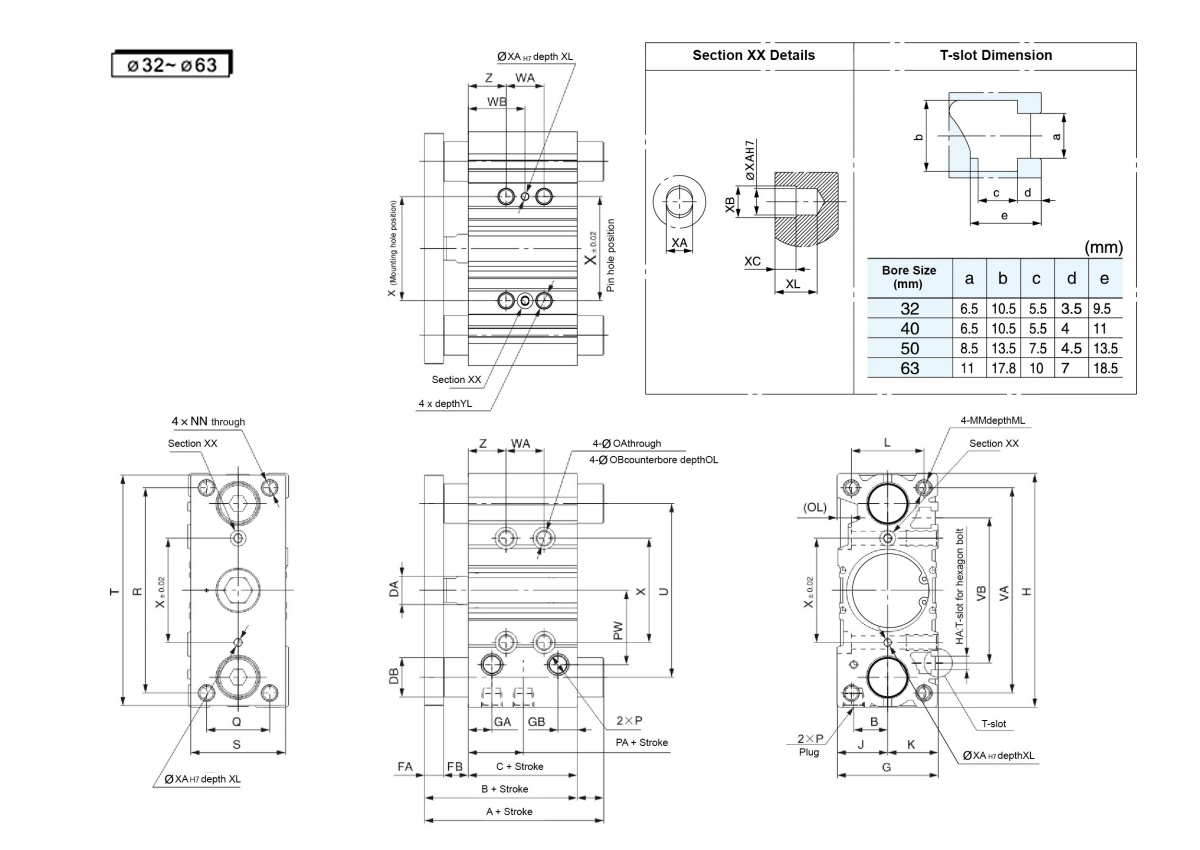

    C-MGPM, C-MGPL, C-MGПенсильвания Общий Размеры                                                                                                                                                                (мм)
    Отверстие
    Размер
    (мм)     		Ход (мм) B C ДА ФА ФБ G Джорджия ГБ H ХА J K L ММ МЛ НН ОА ОБ ПР P
    ноль ТН ТФ
    32 25,50,75,
    100,125,150,
    175 200 250,
    300 350 400.     		59.5 37.5 14 10 12 48 12 9.5 112 М6 24 24 34 М8×1,25 20 М8×1,25 6.7 11 7.5 Рк1/8 НПТ1/8 Г1/8
    40 66 44 14 10 12 54 15 12 120 М6 27 27 40 М8×1,25 20 М8×1,25 6.7 11 7.5 Рк1/8 НПТ1/8 Г1/8
    50 72 44 18 12 16 64 14.5 12 148 М8 32 32 46 М10×1,5 22 М10×1,5 8.6 14 9 Рк1/4 НПТ1/4 Г1/4
    63 77 49 18 12 16 78 15.5 14 162 М10 39 39 58 М10×1,5 22 М10×1,5 8.6 - 9 Рк1/4 НПТ1/4 Г1/4

    Отверстие
    Размер
    (мм)     		Пенсильвания ПБ ПВ Q R S T U Вирджиния ВБ Вашингтон ВБ X ХА ВБ ХС XL ГГ ЮЛ Z
    25-й или меньше Более 25 100 или меньше Более 100-200 или меньше Более 200 300 или меньше Более 300-го 25-й или меньше Более 25 100 или меньше Более 100-200 или меньше Более 200 300 или меньше Более 300-го
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 М8×1,25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 М8×1,25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 М10×1,5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 М10×1,5 20 24

    Подшипник скольжения C-MGPM IA,БД,E Размер                                          (мм)
    Отверстие
    Размер
    (мм)     		A БД E
    50-й или меньше Более 50-200 или меньше Более 200-го 50-й или меньше Более 50-200 или меньше Более 200-го
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    C-MGPL(Шариковая втулка)
    C-MGPA (прецизионная шариковая втулка высокой точности)/A,DB,E Размер (мм)
    Отверстие
    Размер
    (мм)     		A БД E
    50-й или меньше Более 50 100 или меньше Более 100-200 или меньше Более 200-го 50-й или меньше Более 50 100 или меньше Более 100-200 или меньше Более 200-го
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

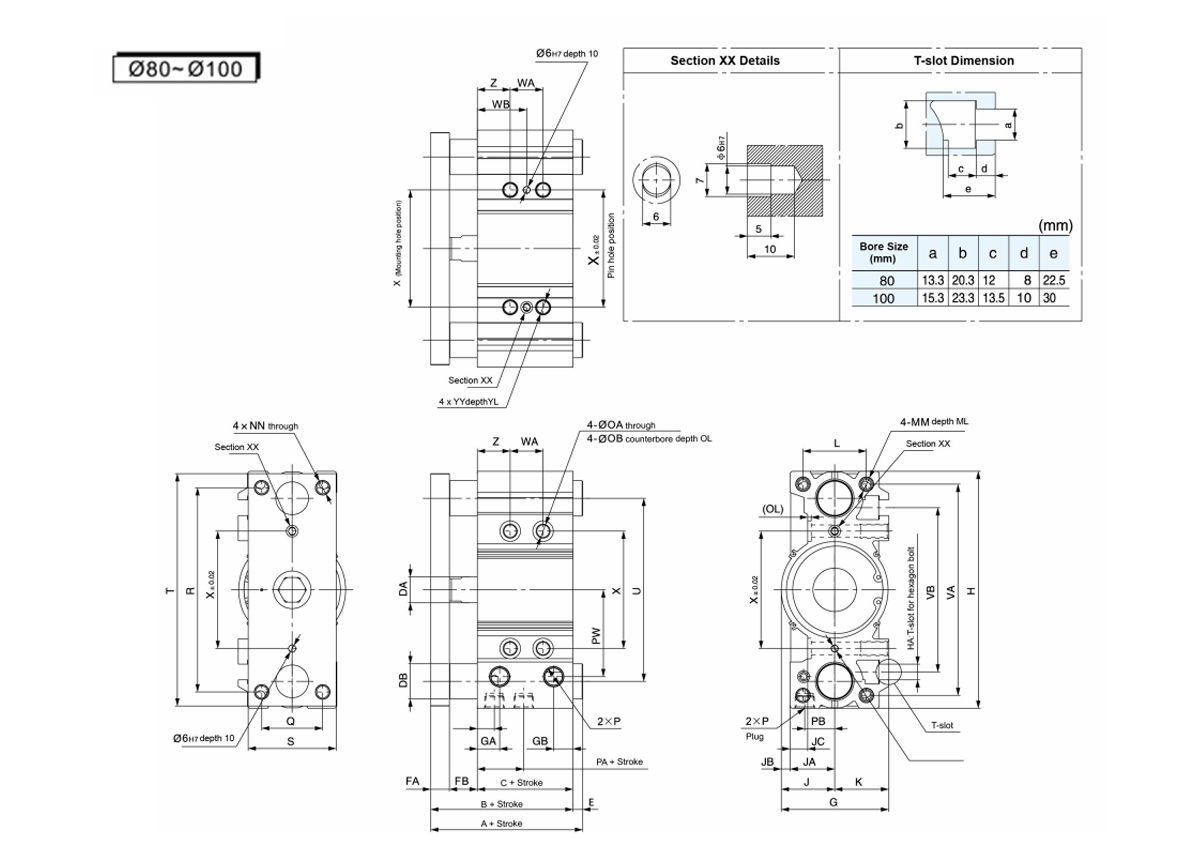

    C-MGPM,C-MGPL,C-MGPA Общие размеры                                                                                                                 (мм)
    Отверстие
    Размер
    (мм)
    Инсульт
    (мм)     		B C ДА ФА ФБ G Джорджия ГБ ГК H ХА J Я.А. Джей Би Джей Си K L ММ МЛ НН ОА ОБ ПР P
    ноль ТН ТФ
    80 25,50,75,100,
    125 150 175 200,
    250 300 350 400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 М12 45.5 38 7.5 15 46 54 М12×1.75 25 М12×1.75 10.6 17.5 3 Пк3/8 НПТ3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 М14 55.5 45 10.5 10 56 62 М14x2.0 31 М14x2.0 12.5 20 8 Пк3/8 НПТ3/8 G3/8

    Отверстие
    Размер
    (мм)     		Пенсильвания ПБ ПВ Q R S T U Вирджиния ВБ Вашингтон ВБ X ГГ ЮЛ Z
    25-й или меньше Более 25 100 или меньше Более 100-200 или меньше Более 200 300 или меньше Более 300-го 25-й или меньше Более 25 100 или меньше Более 100-200 или меньше Более 200-го
    300-й или меньше     		Более 300-го
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 М12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 М14×2.0 28 11

    C-MGPM Подшипник скольжения IA, DB, E, размеры
    (мм)
    Отверстие
    Размер
    (мм)     		A БД E
    50-й или меньше старше 50 лет
    200-й или меньше     		Более 200-го 50-й или меньше старше 50 лет
    200-й или меньше     		Более 200-го
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    C-MGPL (Шариковая втулка)
    C-MGPA (высокоточная шариковая втулка) / размеры A,DB,E
    (мм)
    Отверстие
    Размер
    (мм)     		A БД E
    25-й или меньше Старше 25 50 или меньше Более 50-200 или меньше Более 200-го 25-й или меньше Старше 25 50 или меньше Более 50-200 или меньше Более 200-го
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
