Игольчатый цилиндр серии CDJPB (двойного действия) Поставщики

Главная / Продукты / Воздушный цилиндр / Игольчатый цилиндр / Игольчатый цилиндр серии CDJPB (двойного действия)

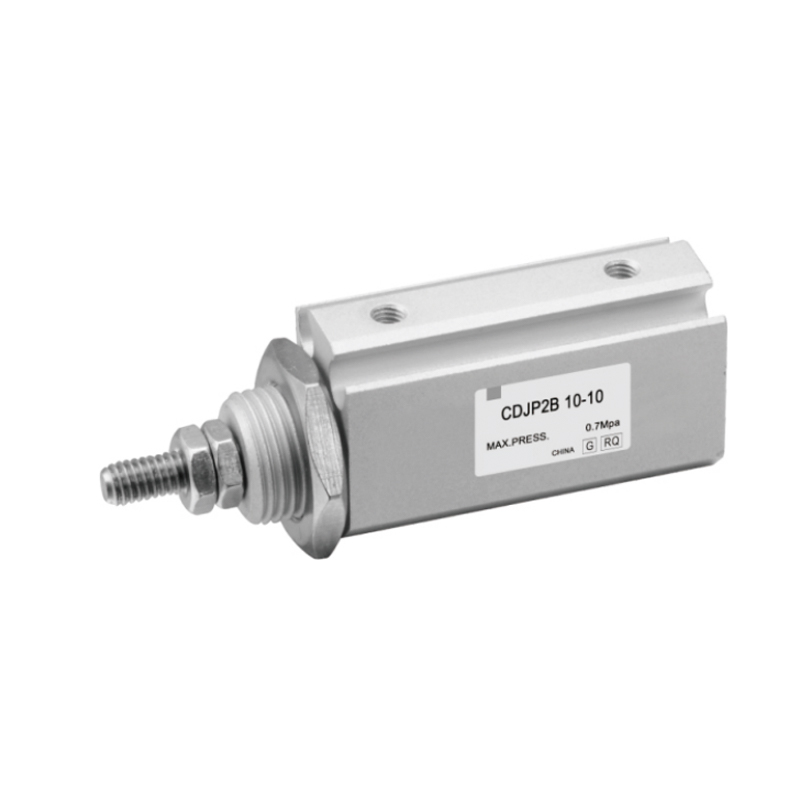

Игольчатый цилиндр серии CDJPB (двойного действия)
  • Игольчатый цилиндр серии CDJPB (двойного действия)
Игольчатый цилиндр

Игольчатый цилиндр серии CDJPB (двойного действия)

Игольчатый цилиндр серии CDJPB (двойного действия) — это прецизионный пневматический привод, предназначенный для работы в условиях ограниченного пространства. Он обеспечивает эффективное линейное возвратно-поступательное движение благодаря компактной конструкции и подходит для высокоинтегрированных систем автоматизации.

Основные функции:

1. Экстремальное использование пространства: Высокоинтенсивная конфигурация и легкий корпус значительно оптимизируют пространство для размещения оборудования и улучшают адаптируемость системы к ограниченному пространству.

2. Гибкость конфигурации: Охватывает множество спецификаций групп параметров хода и диаметра цилиндра, адаптируется к различным нагрузкам и динамическим требованиям и обеспечивает широту применения.

3. Свобода системной интеграции: Поддерживает модульную топологию установки и расширенный интерфейс аксессуаров, предоставляя готовые к использованию функции и снижая сложность инженерной интеграции.

4. Встроенный блок обнаружения: Интегрирует бесконтактный магнитно-индукционный переключатель для формирования интегрированной структуры топологии тела и реализует функцию обратной связи по сигналу позиционирования, не требующую отладки.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Игольчатый цилиндр серии CJPB (одностороннего действия)

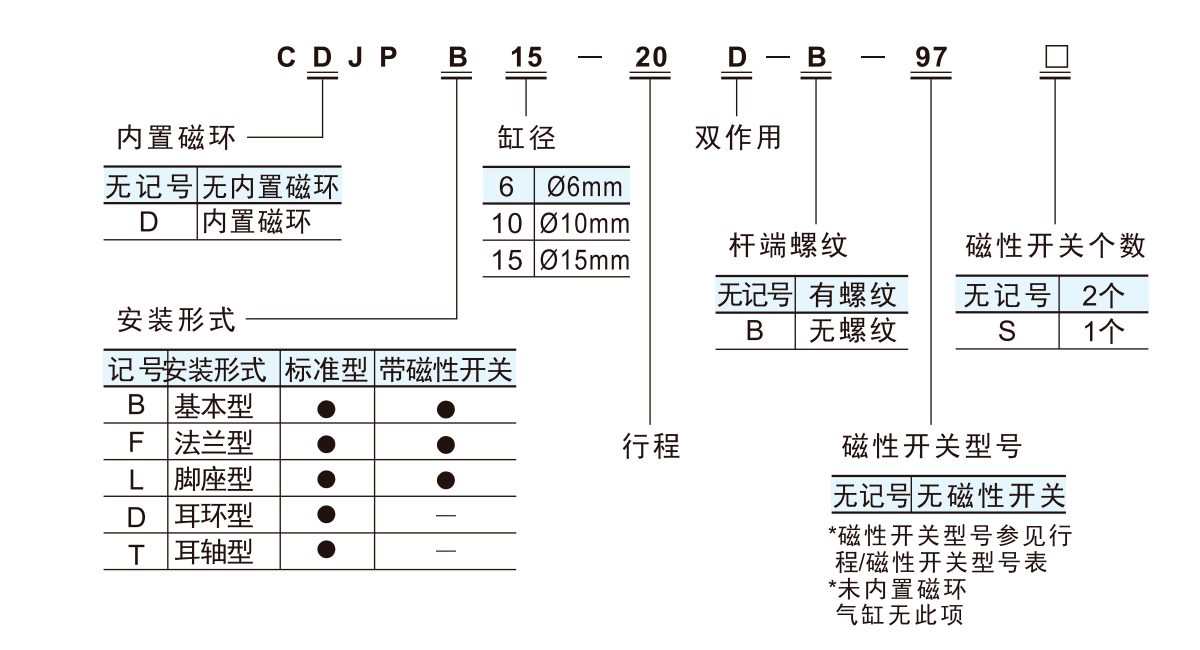

  • Диаметр цилиндра (мм) 6 10 15
    Используемая жидкость Воздух
    Тип срабатывания Двойного действия
    Максимальное рабочее давление МПа 0.7
    Минимальное рабочее давление МПа 0.12 0.06
    Температура окружающей среды и жидкости Немагнитный переключатель: -10°C,
    Магнитный переключатель: от -10°C до 60°C
    Буферизация Резиновые буферы на обоих концах
    Скорость поршня 50~500 мм/с
    Допуск хода мм 10
    *Смазка Не требуется
    Диаметр соединения М5×0,8
    *Если требуется смазка, используйте турбинное масло №.

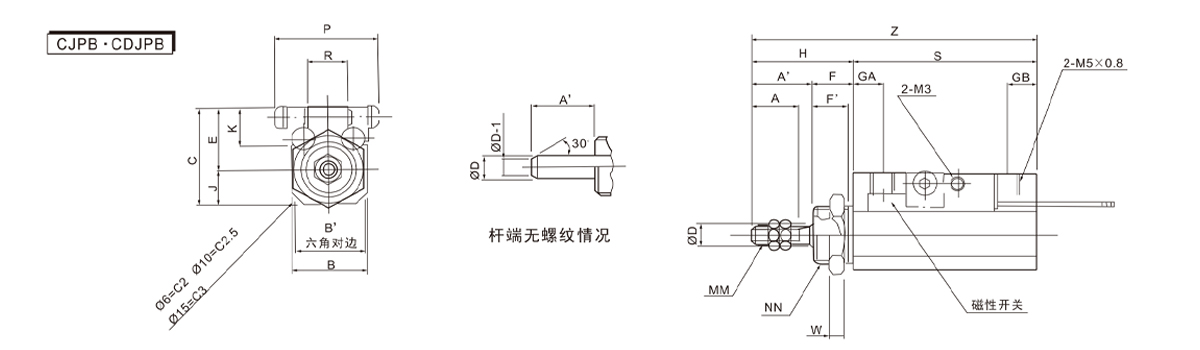

  • Диаметр цилиндра
    (мм)     		A А' B Б' ØD F Ф' Джорджия ГБ H J K ММ НН R S W Z Магнитный переключатель
    5-е место 10-е место 15-е место 20-е 30-е 5-е место 10-е место 15-е место 20-е 30-е C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 М3×0,5 М10×1,0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 М4×0,7 М12×1,0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 М5×0,8 М14×1,0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

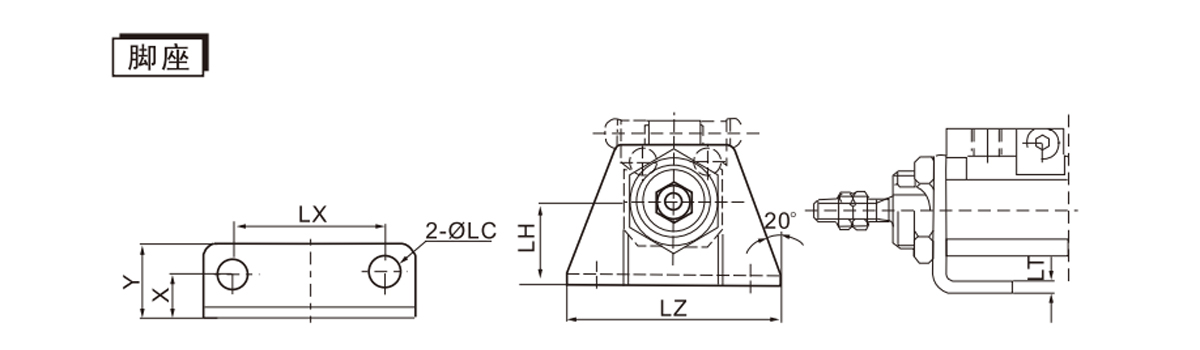

    Диаметр цилиндра
    (мм)     		Подставка для ног
    Номер детали ЛГ LT ЛЗ ЛХ X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

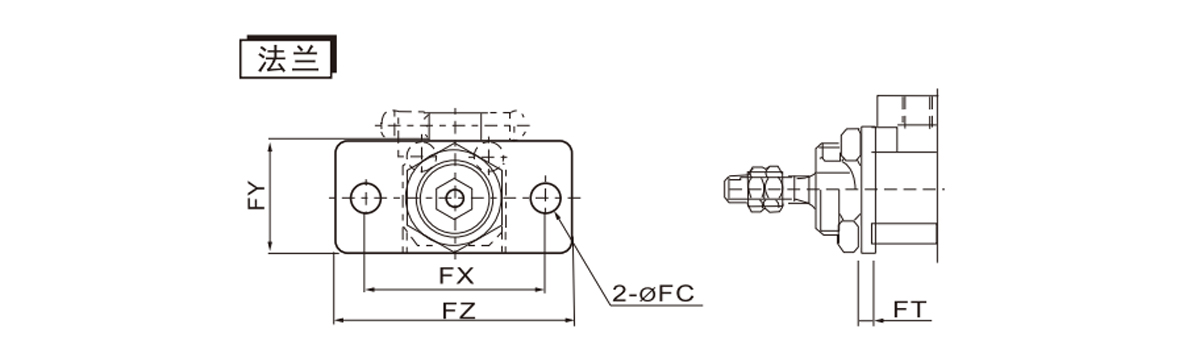

    Диаметр цилиндра
    (мм)     		Фланец
    Номер детали FT Форекс финансовый год ФЗ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    Диаметр цилиндра
    (мм)     		Номер детали седла ушного стержня S Z ЗЗ R
    5-е место 10-е место 15-е место 20-е 30-е 5-е место 10-е место 15-е место 20-е 30-е 5-е место 10-е место 15-е место 20-е 30-е
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

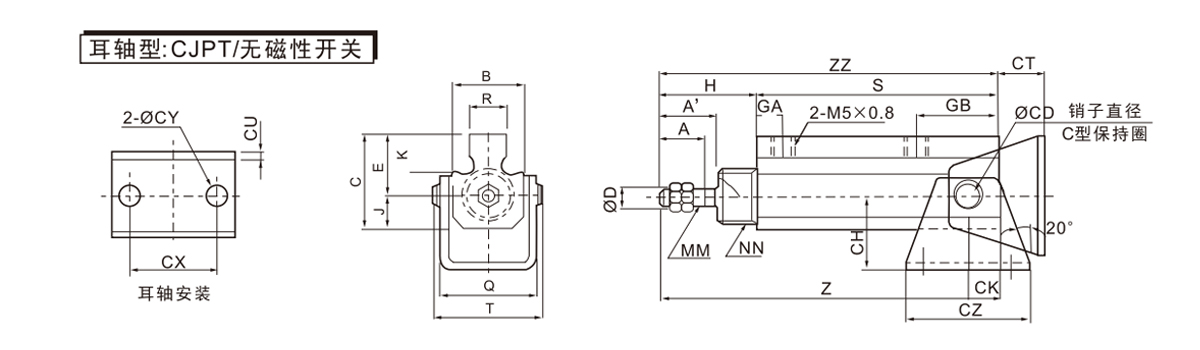

    Диаметр цилиндра
    (мм)     		A А' B C ØD E Джорджия ГБ H J K ММ НН Q T ØCD СН СК Коннектикут КУ CX ØCY Чехия
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 М3×0,5 М10×1,0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 М4×0,7 М12×1,0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 М5×0,8 М14×1,0 28 31.7 6 25 8 17 2.9 29 5.5 42

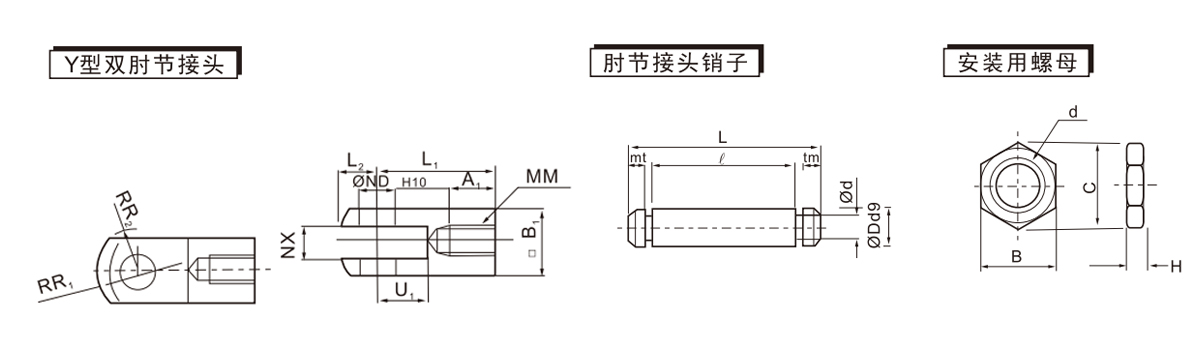

    Диаметр цилиндра
    (мм)     		Двойной локтевой шарнир Y-образного типа Штифт локтевого сустава Гайка корпуса цилиндра
    Номер детали А1 Б1 ØNDH10 Л1 Л2 ММ U1 НХ Р1 Р2 Номер детали ØDd9 L од ρ M t Номер детали d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 М3×0,5 5 3 5 4 IY-P006 3 -0,02 9 2.85 62 0.75 0.65 СНП-006 М10×1 3 14 16.2
    0 -0,045
    10 Y-P010 6.5 10 5 0.048 16 5.5 М4×0,7 7 5 8 6.3 IY-P010 5 -0,030 13.6 4.8 10.2 1 0.7 СНП-010 М12×1 3 17 19.6
    0 -0,060
    15 Y-P015 7 12 6 0.048 19 7 М5×0,8 9 6 10 7.8 IY-P015 6 -0,030 15.8 5.7 12.2 1 0.8 СНП-015 М14×1 4 19 21.9
    0 -0,060

    Диаметр цилиндра

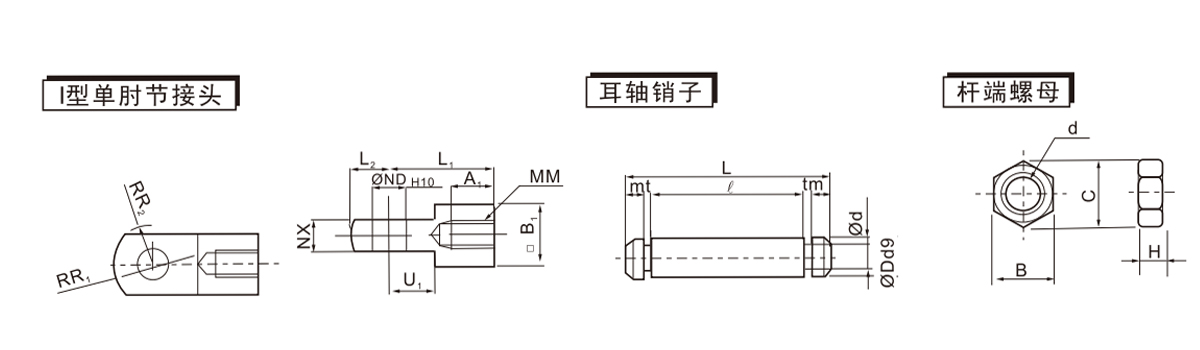

    (мм)     		Одиночный локтевой сустав Штифт ушной раковины Концевые гайки стержня
    Номер детали А1 Б1 ØNDH10 Л1 Л2 ММ U1 НХ Р1 Р2 Номер детали ØDd9 L од ρ M t Номер детали d H B C
    6 I-P006 5 6 3 0.04 12 3.5 М3×0,5 5 3 5 4 Коннектикут-P006 3 -0,02 20.4 2.85 17.6 0.75 0.65 НТП-006 М3×0,5 1.8 5.5 6.4
    0 -0,045
    10 I-P010 6.5 10 5 0.048 16 5.5 М4×0,7 7 5 8 6.3 Коннектикут-P010 5 -0,030 23.9 4.8 20.5 1 0.7 НТП-010 М4×0,7 2.4 7 8.1
    0 -0,060
    15 I-P015 7 12 6 0.048 19 7 М5×0,8 9 6 10 7.8 Коннектикут-P015 6 -0,030 31.7 5.7 28.1 1 0.8 НТП-015 М5×0,8 3.2 8 92
    0 -0,060
