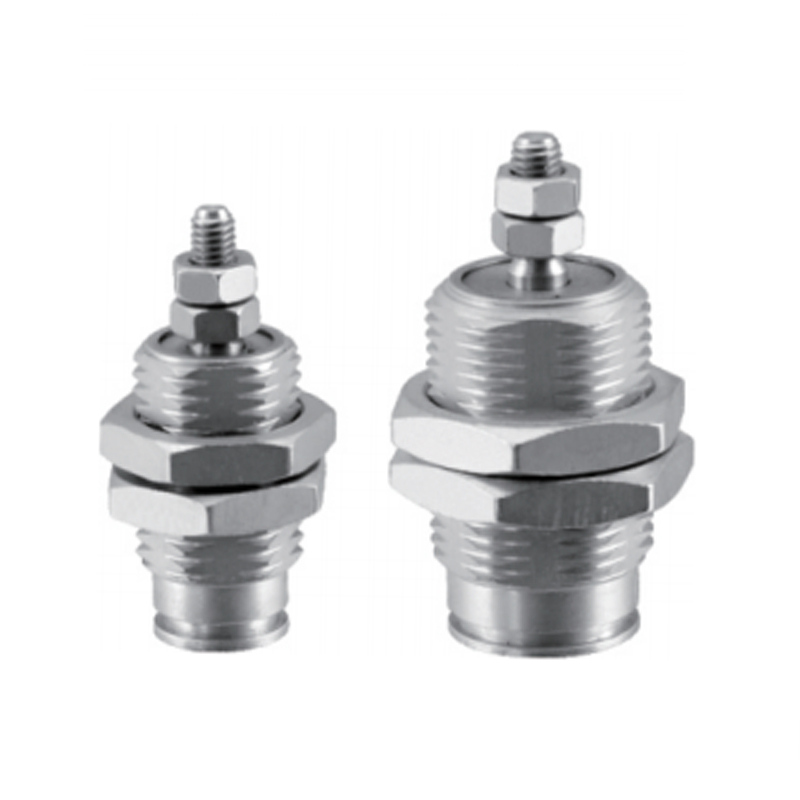

Игольчатый цилиндр серии CJPB (одностороннего действия)
  • Игольчатый цилиндр серии CJPB (одностороннего действия)
Игольчатый цилиндр

Игольчатый цилиндр серии CJPB (одностороннего действия)

Игольчатый цилиндр серии CJPB (одностороннего действия) представляет собой компактный привод, предназначенный для применения в условиях ограниченного пространства. Его суть заключается в использовании сжатого воздуха для приведения штока поршня в однонаправленное линейное движение и использовании встроенной пружины для достижения автоматического сброса.

• Высокоинтегрированная конструкция: Основная конструкция корпуса чрезвычайно компактна, легка и требует минимального места для установки.

• Возможность модульной интеграции: Поддерживает удобную комбинацию нескольких цилиндров в единый модуль, обеспечивая высокую гибкость установки и оптимизируя использование пространства.

• Упрощенный процесс установки: Обычно никаких дополнительных аксессуаров для установки не требуется, что упрощает этапы сборки.

• Широкий спектр технических характеристик: Предлагайте различные варианты диаметра цилиндра для удовлетворения требований к нагрузке и ходу в различных сценариях применения и адаптации к различным условиям работы.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Игольчатый цилиндр серии CDJPB (двойного действия)
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Диаметр цилиндра (мм) 6 10 15
    Используемая жидкость Воздух
    Тип срабатывания Пружинный возврат одинарного действия
    Максимальное рабочее давление МПа 0.7
    Минимальное рабочее давление МПа 0.2 0.15
    Температура окружающей среды и жидкости -10℃~70℃(но не замороженный)
    Буферизация Нет
    Скорость поршня 50~500 мм/с
    Допуск хода мм 1.00
    *Смазка Не требуется
    Диаметр соединения M5×0,8 (тип крепления на панели)
    *Если требуется смазка, используйте турбинное масло №.

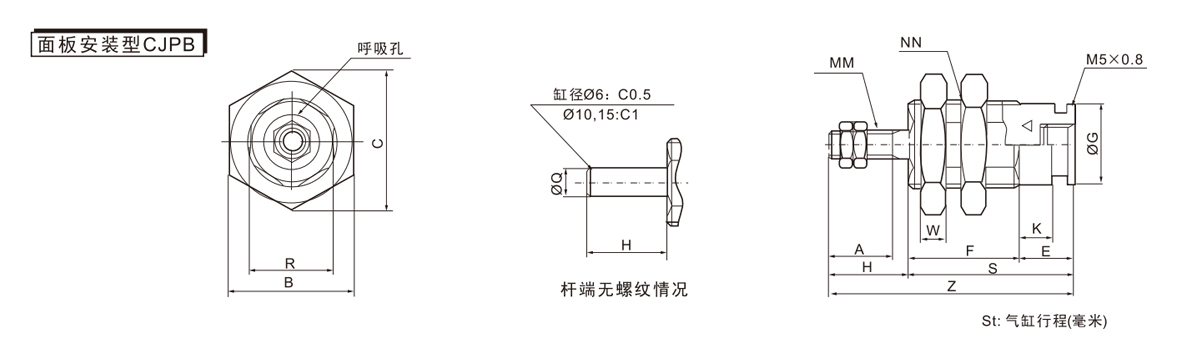

  • Диаметр цилиндра
    (мм)     		A B C E F ØG H K ММ НН R S W Z Q
    5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 М3×0,5 М10×1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 М4×0,7 М15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 М5×0,8 М22×1,5 20 23.5 29.5 36 5 37.5 43.5 50 6

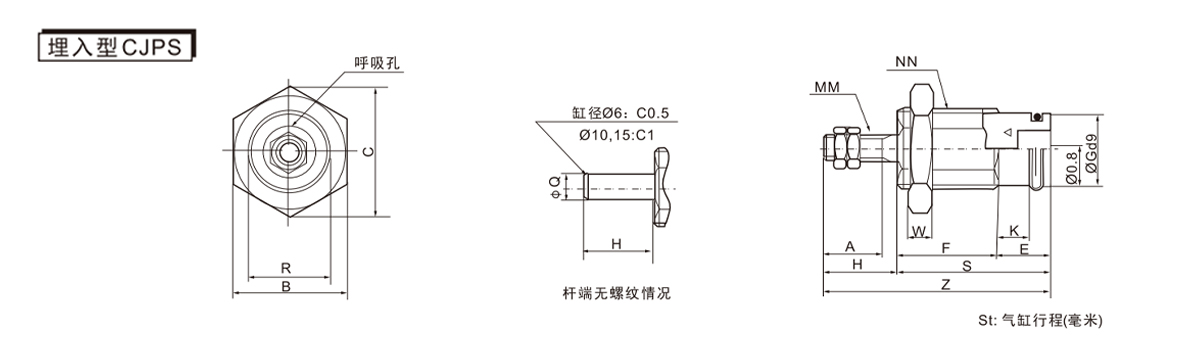

    Диаметр цилиндра
    (мм)     		A B C E F ØG H K ММ НН R S W Z Q
    5-е место 10-е место 15-е место 5-е место 10-е место 15-е место 5-е место 10-е место 15-е место
    6 7 12 13.9 6 12.5 19.5 26.5 8.5 9 3.5 М3×0,5 М10×1,0 9 18.5 22.5 32.5 3 27.5 34.5 41.5 3
    10 10 19 22 6 14.5 21 28 12 12 3.5 М4×0,7 М15×1,5 13 20.5 27 34 4 32.5 39 46 5
    15 12 27 31 7 16.5 22.5 29 19 14 4.2 М5×0,8 М22×1,5 20 23.5 29.5 36 5 37.5 43.5 50 6
