Серия KS/KX Установка одним нажатием Поставщики

Главная / Продукты / Пневматический аксессуар / Установка в одно касание / Серия KS/KX Установка одним нажатием

Серия KS/KX Установка одним нажатием Серия KS/KX Установка одним нажатием Серия KS/KX Установка одним нажатием Серия KS/KX Установка одним нажатием Серия KS/KX Установка одним нажатием
  • Серия KS/KX Установка одним нажатием
  • Серия KS/KX Установка одним нажатием
  • Серия KS/KX Установка одним нажатием
  • Серия KS/KX Установка одним нажатием
  • Серия KS/KX Установка одним нажатием
Установка в одно касание

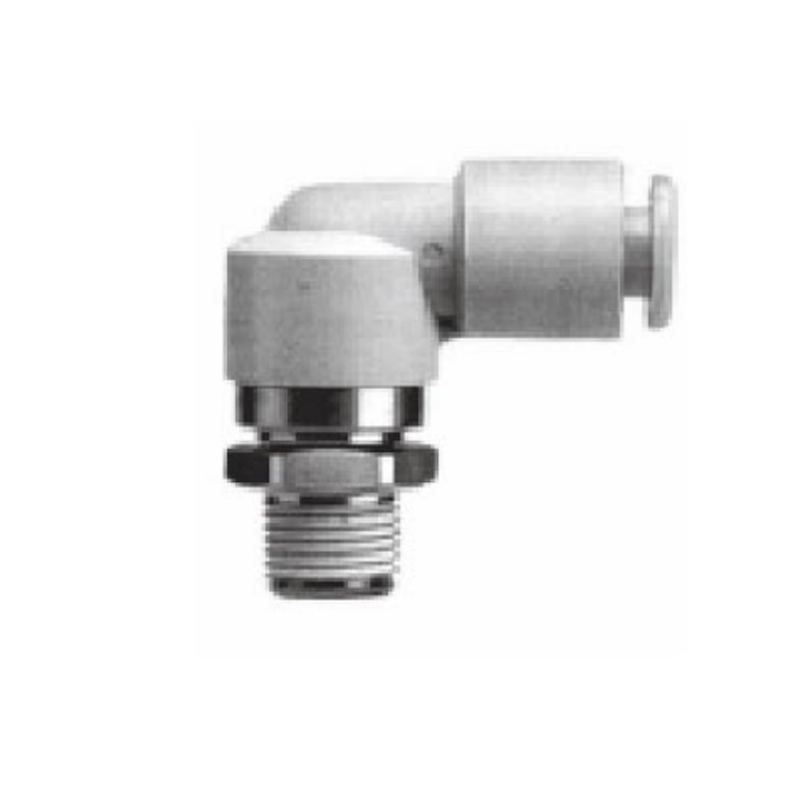

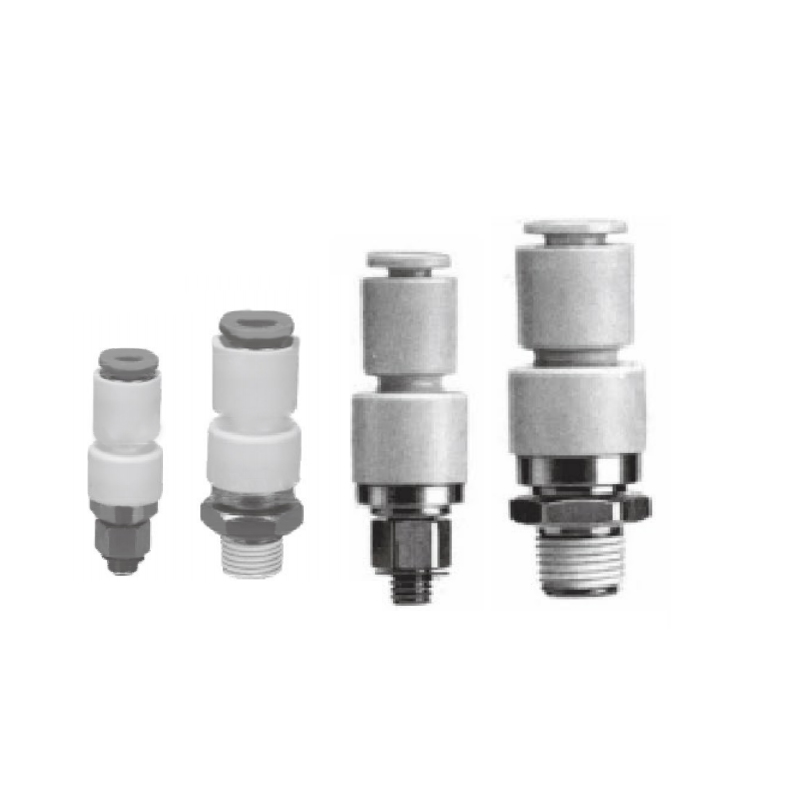

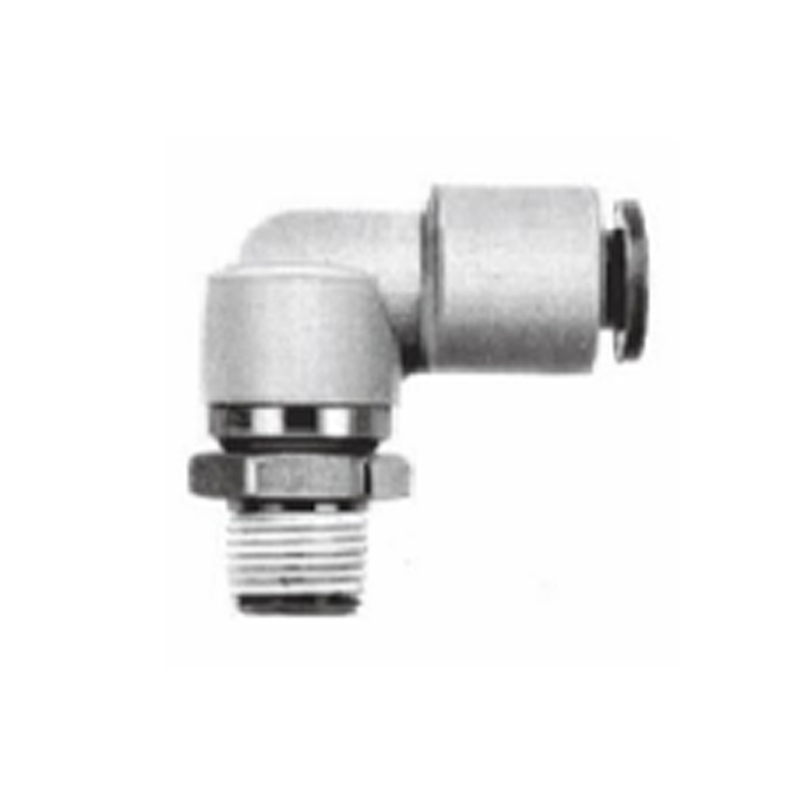

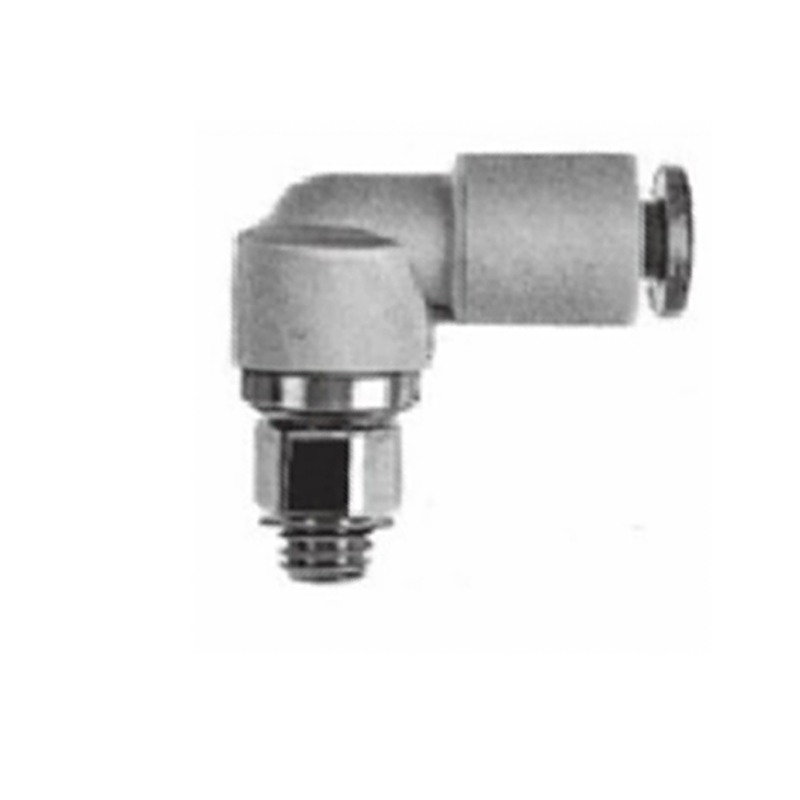

Серия KS/KX Установка одним нажатием

Особенности
·Встроенный подшипник
·Высокая скорость вращения
·Не содержит меди, все латунные детали покрыты химическим никелем.
·Может использоваться в вакуумной системе (степень вакуума ниже 100 кПа)

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Серия AQ Установка в одно касание
СЛЕДУЮЩАЯ：Поворотный фитинг серии MQR с низким крутящим моментом одним нажатием
  • жидкость Воздух
    Максимальное рабочее давление 1,0 МПа
    Вакуум   Рабочее   Давление -100 кПа
    Испытательное давление 3,0 МПа
    Температура окружающей среды и жидкости -5~60℃(без замерзания)

    Крутящий момент/допустимое количество оборотов
    Рабочее давление: ниже 0,5 МПа
    Применимые трубки наружный диаметр Ø4 Ø6 Ø8 Ø10 Ø12
    Вращающийся крутящий момент 0.006 0.012 0.014 0.020 0.022
    Допустимое число
    Ротаций     		Серия C-KS 500 500 400 300 250
    Серия C-KX 1500 1200 1200 1000 1000

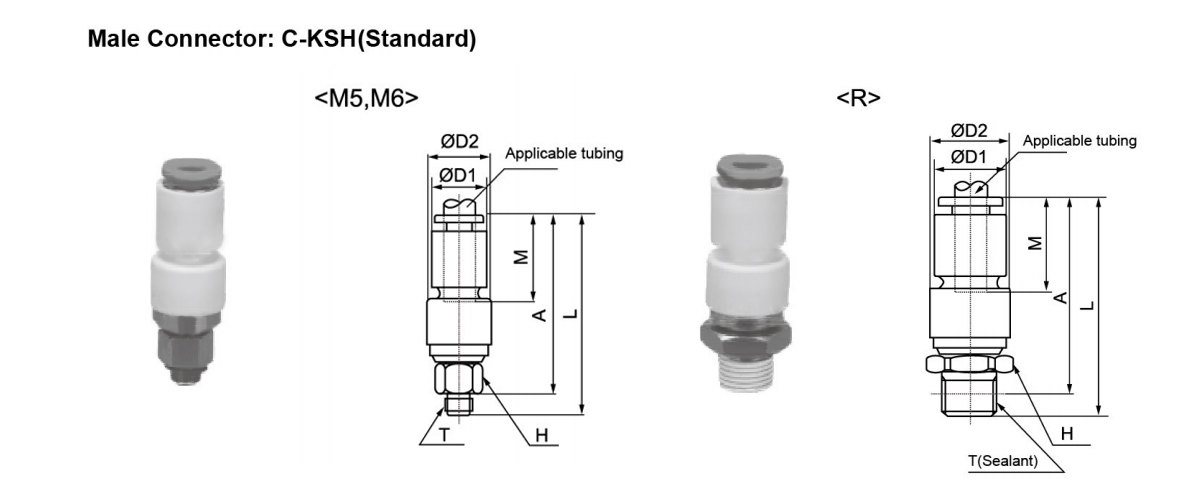

  • Применимый внешний диаметр трубки
    (мм)     		Модель Соединительная резьба Т H Ширина по лыскам Д1 Д2 L A M
    Мин
    Порт
    Размер
    Эффективная площадь
    (мм²)
    Вес
    (г)
    Нейлон Уретан
    Ø4 С-КШ04-М5 М5×0,8 8 10.4 12 36.5 33 16 2.5 4.0 4.0 9
    С-КШ04-М6 М6×1 37
    С-КШ04-01С 1/8 12 38 34 14
    Ø6 С-КШ06-М5 М5×0,8 8 12.8 14 37.5 33.5 7 2.5 4.0 4.0 12
    С-КШ06-М6 М6×1 38 34 3 5.6 5.6
    С-КШ06-01С 1/8 14 39.5 35.5 4 10.4 10.4 17
    С-КШ06-02С 1/4 42.5 36.5 23
    Ø8 С-КШ08-01С 1/8 17 15.2 17 44 40 18.5 6 26.1 18.0 23
    С-КШ08-02С 1/4 47 41 29
    С-КШ08-03С 3/8 48 41.5 37
    Ø10 С-КШ10-02С 1/4 22 18.5 22 54 48 21 7 36.3 29.5 55
    С-КШ10-03С 3/8 55 48.5 63
    С-КШ10-04С 1/2 57.5 49.5 81
    Ø12 С-КШ12-03С 3/8 24 20.9 24 57 50.5 22 8 46.1 16.1 75
    С-КШ12-04С 1/2 60 52 92

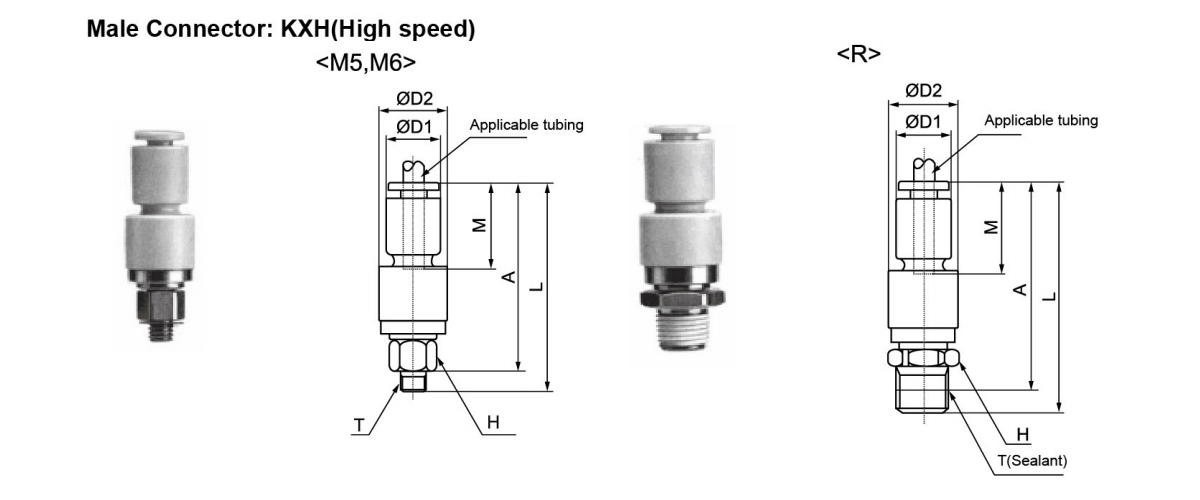

    Применимый внешний диаметр трубки
    (мм)     		Модель Соединительная резьба Т H Ширина по лыскам Д1 Д2 L A M
    Мин
    Порт
    Размер
    Эффективная площадь
    (мм²)
    Вес
    (г)
    Нейлон Уретан
    Ø4 C-KXH04-M5 М5×0,8 8 10.4 13 38.5 35 16 2.5 4.0 4.0 11
    C-KXH04-M6 М6×1 39
    C-KXH04-02S 1/8 12 40 36 16
    Ø6 C-KXH06-M5 М5×0,8 8 12.8 15 39.5 36 17 2.5 4.0 4.0 15
    C-KXH06-M6 М6×1 40 3 5.6 5.6
    C-KXH06-01S 1/8 14 42 38 4 10.4 10.4 20
    C-KXH06-02S 1/4 45 39 26
    Ø8 C-KXH08-01S 1/8 17 15.2 18 46 42 18.5 6 26.1 18.0 28
    C-KXH08-02S 1/4 49 43 34
    C-KXH08-03S 3/8 50 44 42
    Ø10 C-KXH10-02S 1/4 22 18.5 23.5 58 52 21 7 36.3 29.5 68
    C-KXH10-03S 3/8 59 76
    C-KXH10-04S 1/2 62 53 94
    Ø12 C-KXH12-03S 3/8 24 20.9 26 60 54 22 8 46.1 46.1 88
    C-KXH12-04S 1/2 63 55 105

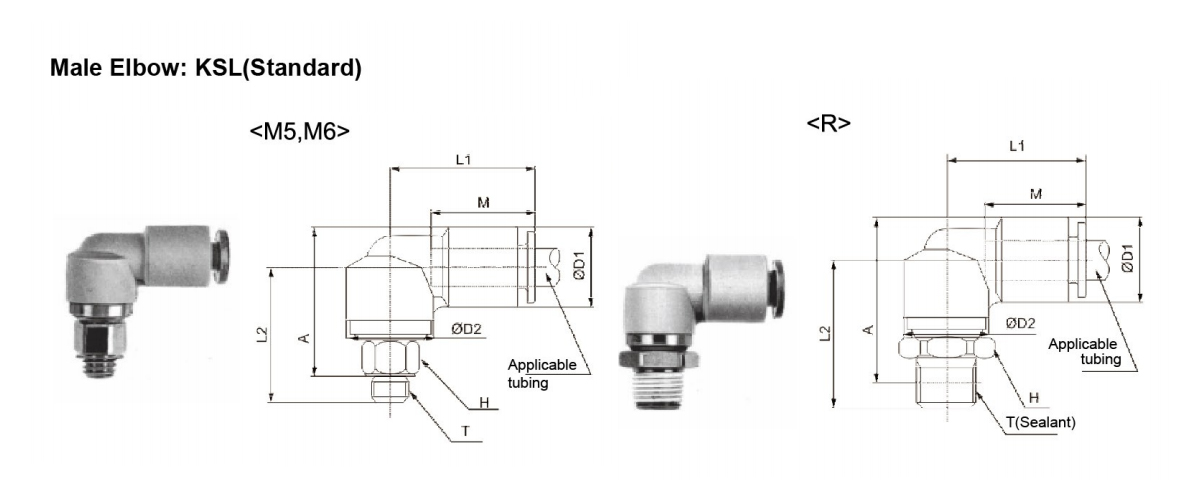

    Применимый внешний диаметр трубки
    (мм)     		Модель Соединительная резьба Т H
    Ширина
    Через
    Квартиры     		Д1 Д2 Л1 Л2 A M
    Мин
    Порт
    Размер
    Эффективная площадь
    (мм²)     		Вес
    (г)
    Нейлон Уретан
    Ø4 C-KSL04-M5 М5×0,8 8 10.4 12 21 20.5 22 16 2.5 3.5 3.5 9
    C-KSL04-M6 М6×1 21
    C-KSL04-01S 1/8 12 22 23.5 14
    Ø6 C-KSL06-M5 М5×0,8 8 12.8 14 23 21 23.5 17 2.5 3.5 3.5 12
    C-KSL06-M6 М6×1 21.5 24 3 5.0 5.0
    C-KSL06-01S 1/8 14 23 25.5 4 8.6 8.6 17
    C-KSL06-02S 1/4 26 26.5 23
    Ø8 C-KSL08-01S 1/8 17 15.2 17 26 26.5 30 18.5 6 21.6 14.9 23
    C-KSL08-02S 1/4 29.5 31 29
    C-KSL08-03S 318 31 32 38
    Ø10 С-КСЛ10-02С 1/4 22 18.5 22 21.5 34 37.5 21 7 30.5 25.0 56
    С-КСЛ10-03С 318 35 38 64
    С-КСЛ10-04С 1/2 38 39.5 82
    Ø12 С-КСЛ12-03С 318 24 20.9 24 34 36.5 40.5 22 8 35.1 35.1 76
    С-КСЛ12-04С 1/2 39.5 42 93

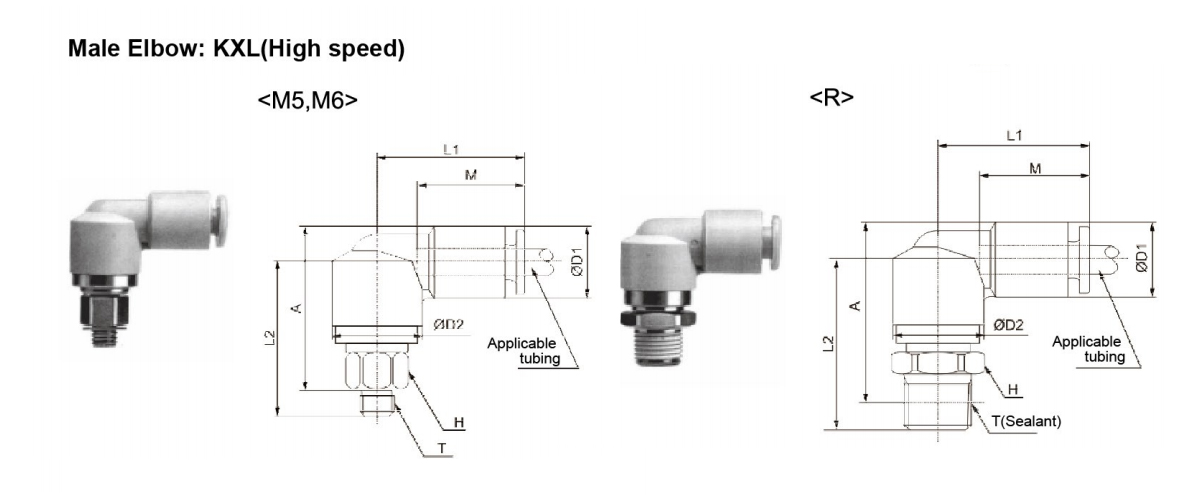

    Применимый внешний диаметр трубки
    (мм)     		Модель Соединительная резьба Т H
    Ширина
    Через
    Квартиры     		Д1 Д2 Л1 Л2 A M
    Мин
    Порт
    Размер
    Эффективная площадь
    (мм²)
    Вес
    ( г)
    Нейлон Уретан
    Ø4 C-KXL04-M5 М5×0,8 8 10.4 13 22 22.5 24 16 2.5 3.5 3.5 11
    C-KXL04-M6 М6×1 23
    C-KXL04-01S 1/8 12 24 25 16
    Ø6 C-KXL06-M5 М5×0,8 8 12.8 15 24 23.5 26 17 2.5 2.5 3.5 15
    C-KXL06-M6 М6×1 24 3 5.0 5.0
    C-KXL06-01S 1/8 14 25 28 4 8.6 8.6 20
    C-KXL06-02S 1/4 28 29 26
    88 C-KXL08-01S 1/8 17 15.2 18 27 29 32 18.5 6 21.6 14.9 28
    C-KXL08-02S 1/4 32 33 34
    C-KXL08-03S 318 33 34 43
    Ø10 C-KXL10-02S 1/4 22 18.5 23.5 32 38 42 21 7 30.5 25.0 39
    C-KXL10-03S 318 39 77
    C-KXL10-05S 1/2 42 43 95
    Ø12 C-KXL12-03S 318 24 20.9 26 35 40 44 22 8 35.1 35.1 89
    C-KXL12-04S 1/2 43 45 105
