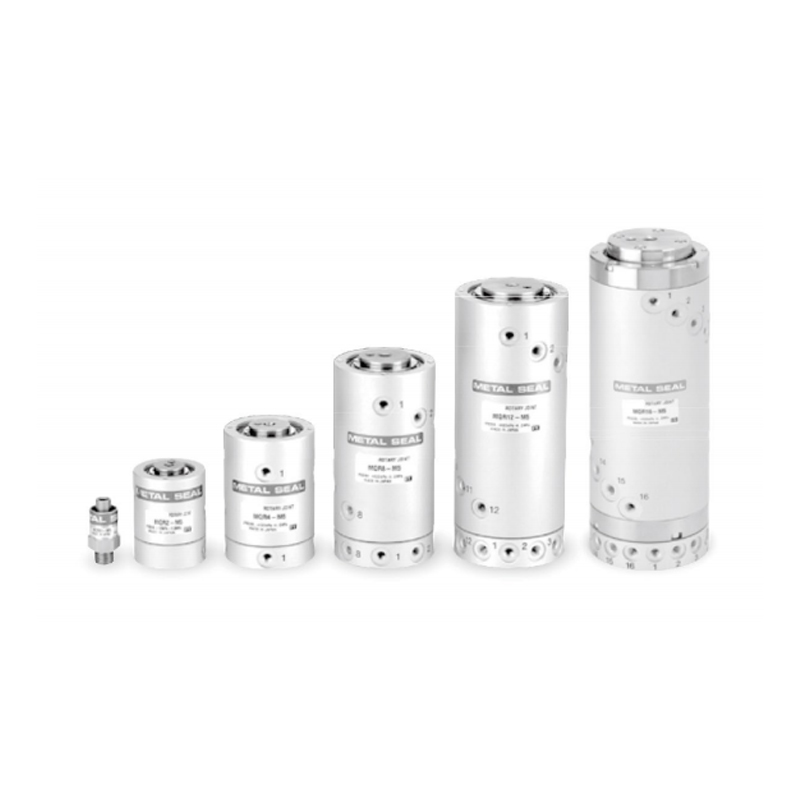

Поворотный фитинг серии MQR с низким крутящим моментом одним нажатием
  • Поворотный фитинг серии MQR с низким крутящим моментом одним нажатием
Установка в одно касание

Поворотный фитинг серии MQR с низким крутящим моментом одним нажатием

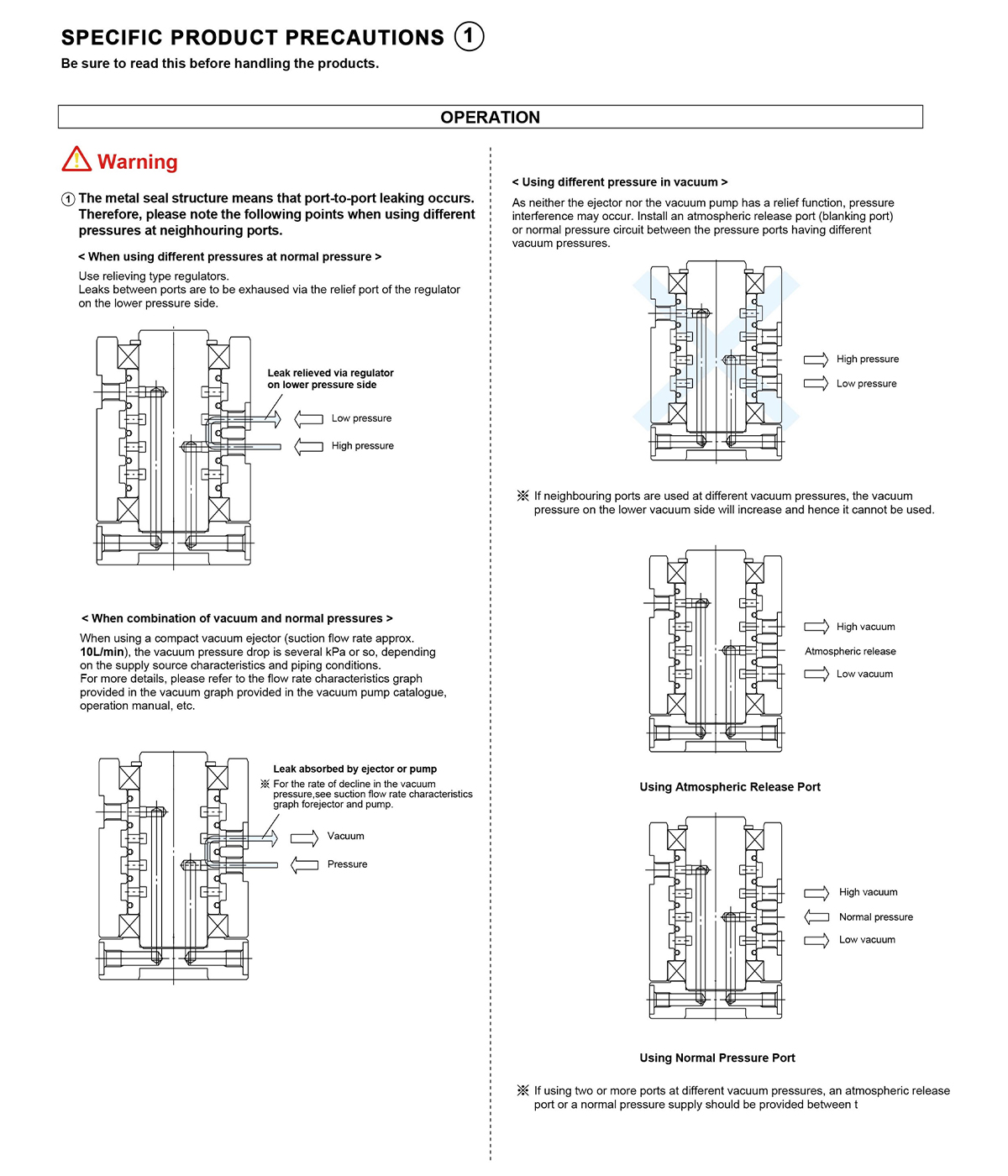

Метод металлического уплотнения.
Поворотный механизм・Используется для подачи воздуха к вращающимся и качающимся частям, таким как манипуляторы робота.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Серия KS/KX Установка одним нажатием
СЛЕДУЮЩАЯ：Самоуплотняющийся фитинг серии KC одним нажатием

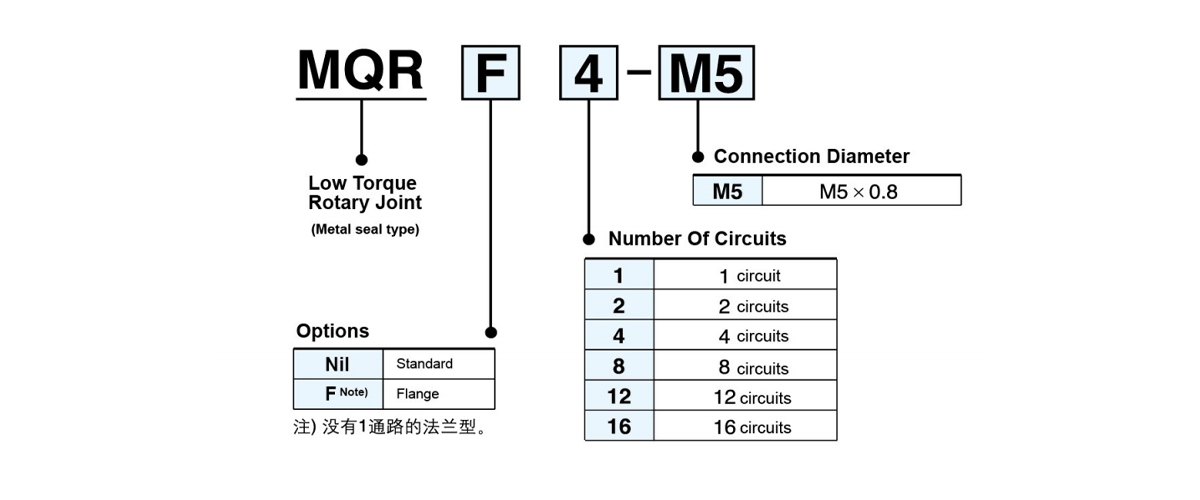

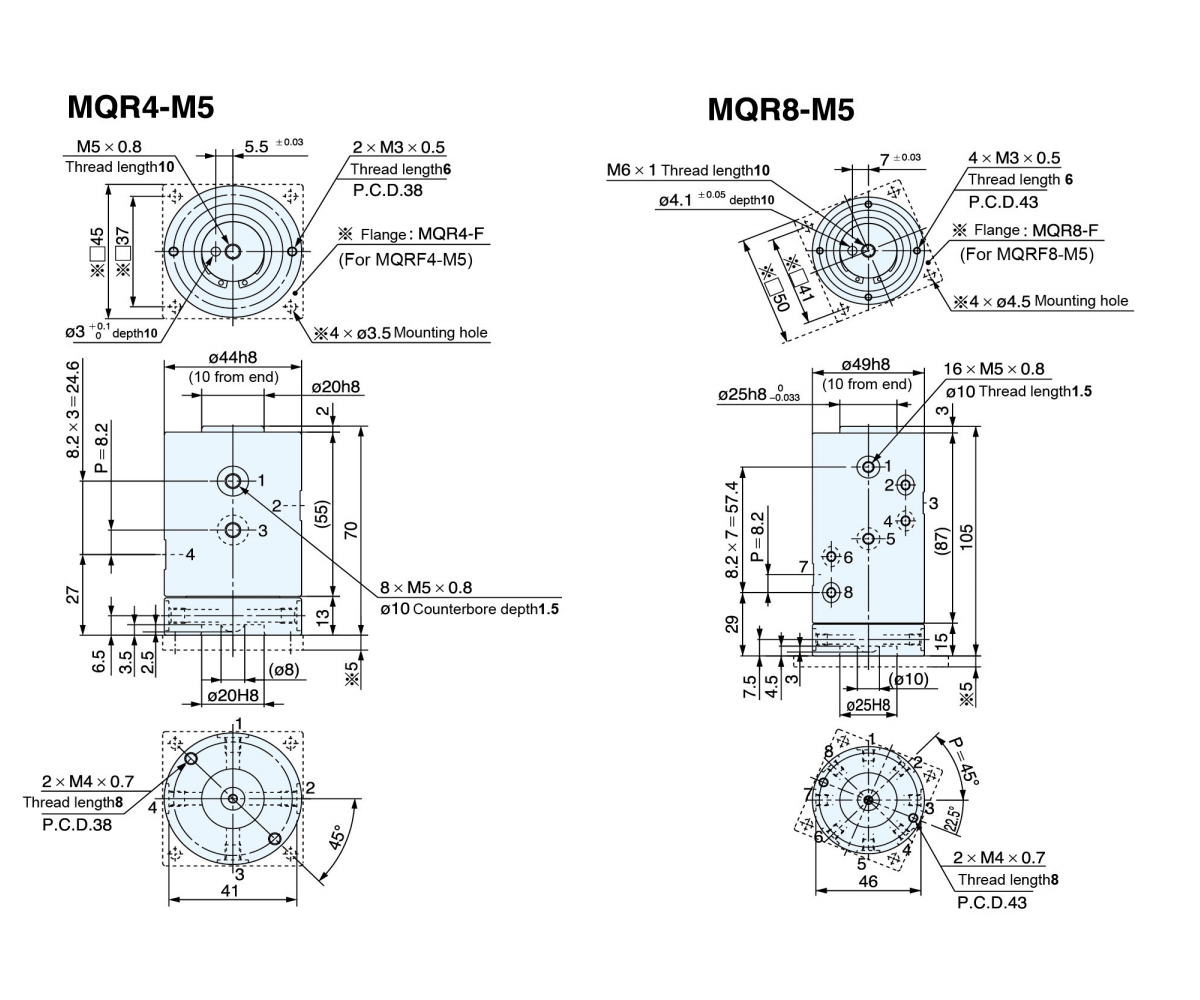

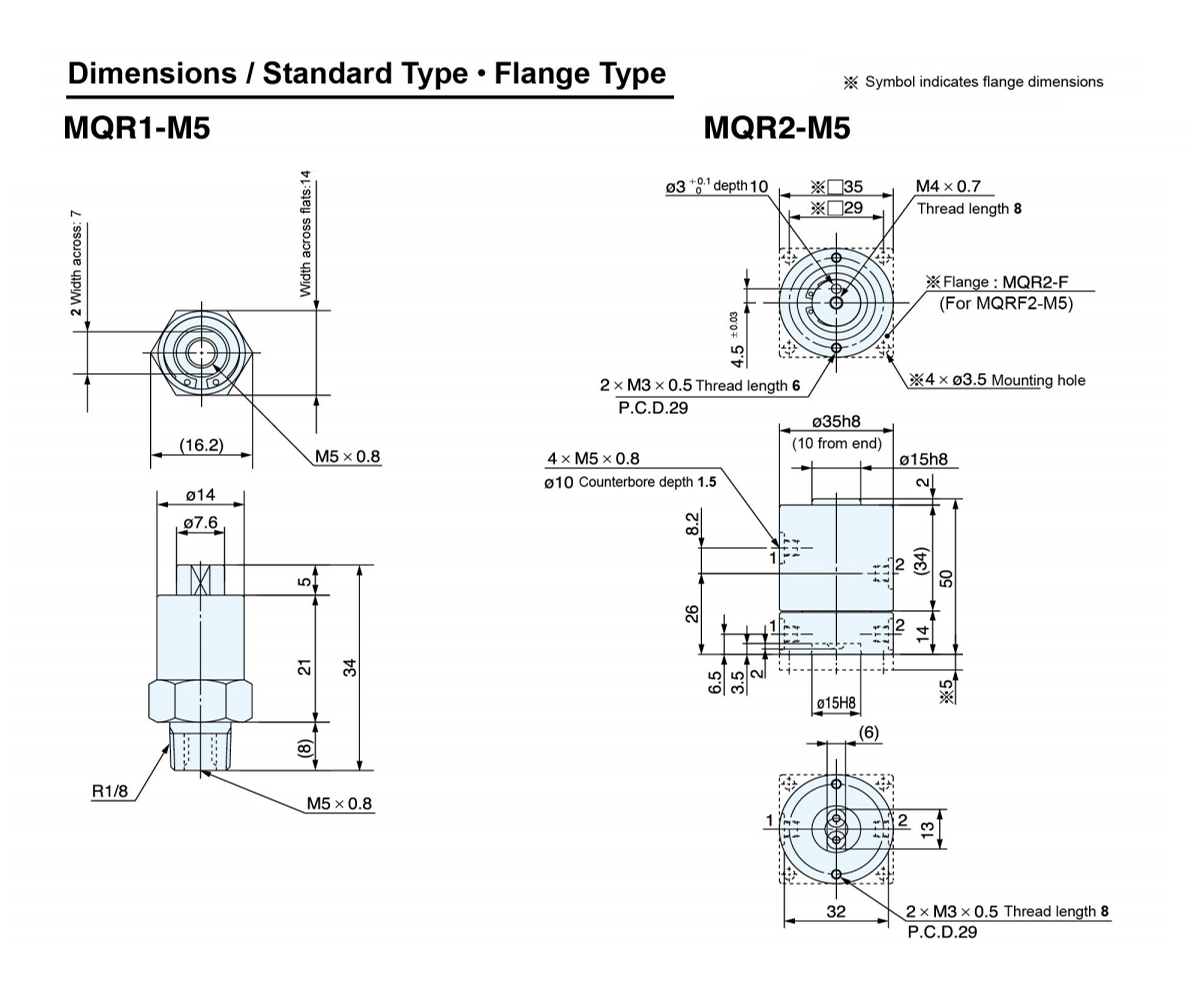

  • Модель MQR1-M5 МКР2-М5 MQR4-M5 MQR8-M5 MQR12-M5 МКР16-М5
    Количество цепей (количество портов) 1 контур 2 контура 4 контура 8 цепей 12 цепей 16 цепей
    жидкость Воздух · Инертный газ
    Конструкция уплотнения Металлическое уплотнение
    Структура руководства Подшипник поддерживается Подшипник поддерживается at both ends
    Размер порта Мужской      R1/8 М5×0,8
    Внутренняя резьба     M5×0,8
    Скорость потока
    Характеристики     		C 0,50[дм³/(с·бар)]
    b 0.40
    резюме 0.17
    Смазка Не требуется
    Минимальное рабочее давление -100 кПа
    Максимальное рабочее давление 1,0 МПа
    Примечание 1)
    Окружающая среда и работа
    жидкость Temperature     		-10~80℃
    Примечание )2
    Максимальный пусковой вращательный момент     		0,003 Н·м или   менее 0,03 Н·м или   менее 0,05 Н·м или   менее 0,10 Н·м или   менее 0,20 Н·м или меньше 0,50 Н·м или меньше
    Примечание 5)
    Примечание о допустимом количестве ротации     		3000 мин⁻¹(об/мин) или меньше Примечание3) 2000 мин⁻¹(об/мин) или меньше 1500 мин⁻¹(об/мин) или меньше 900 мин⁻¹(об/мин) или меньше 600 мин⁻¹(об/мин) или меньше 200 мин⁻¹(об/мин) или меньше
    Примечание 4)
    Допустимая радиальная нагрузка
    (Допустимая реакция оси муфты)     		1N или меньше 15И не меньше 30Н или меньше 40Н или меньше 50 Н или меньше
    Допустимая осевая нагрузка
    Вес 0,025 кг 0,16 кг 0,39 кг 0,76 кг 1,26 кг 2,80 кг
    Примечание. 1) Температура 80 ℃ включает повышение температуры во время вращения;
    Примечание 2) Пусковой момент не изменяется при подаче давления или при простое (остается в пределах максимального пускового крутящего момента),
    но оно меняется в зависимости от числа оборотов;
    Примечание 3) При использовании со скоростью выше 600 мин-1 (об/мин) убедитесь, что вращение происходит в направлении крепления соединения;

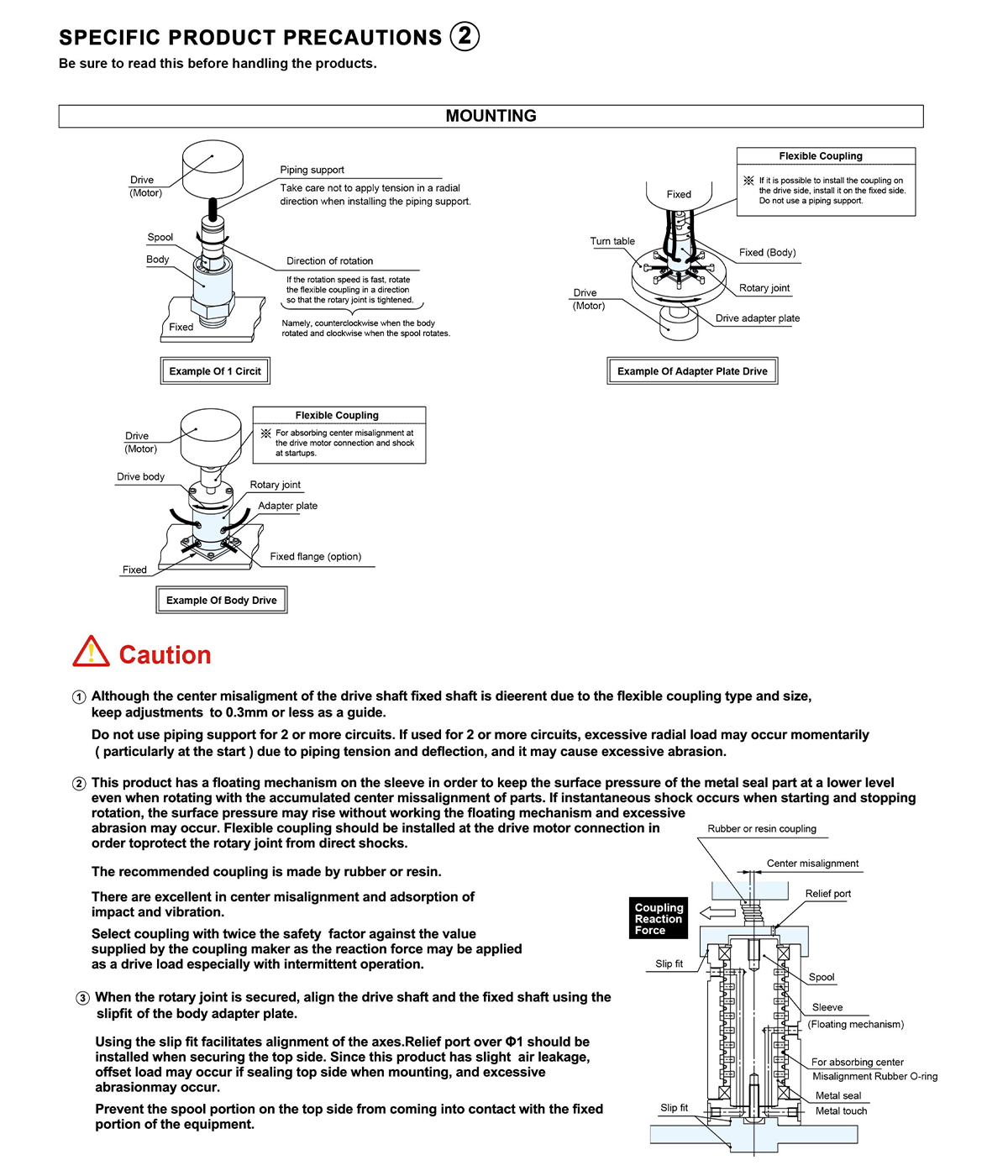

    Примечание 4) Рекомендуется использовать муфту из резины и смолы, поскольку она отлично поглощает смещения от центра, удары и вибрации;
    Примечание 5) мин-1, количество оборотов за 1 минуту.

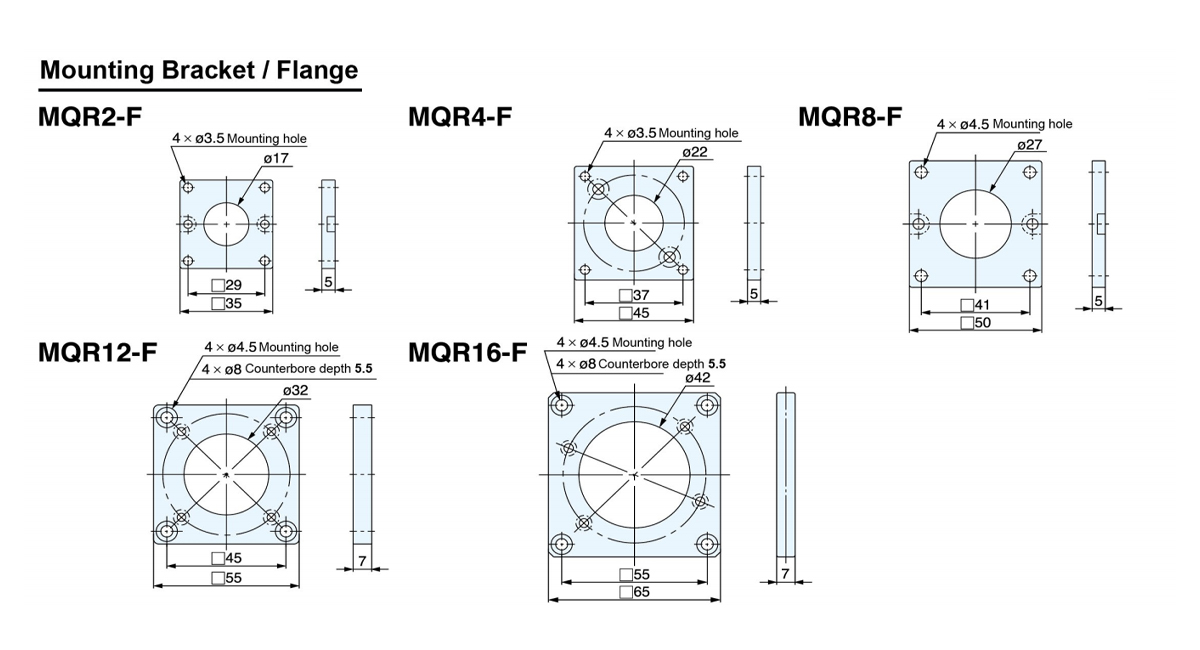

    Количество цепей Номер детали фланца
    2 цепи MQR2-Ф
    4 цепи MQR4-Ф
    8 цепей MQR8-Ф
    12 цепей MQR12-Ф
    16 цепей MQR16-F

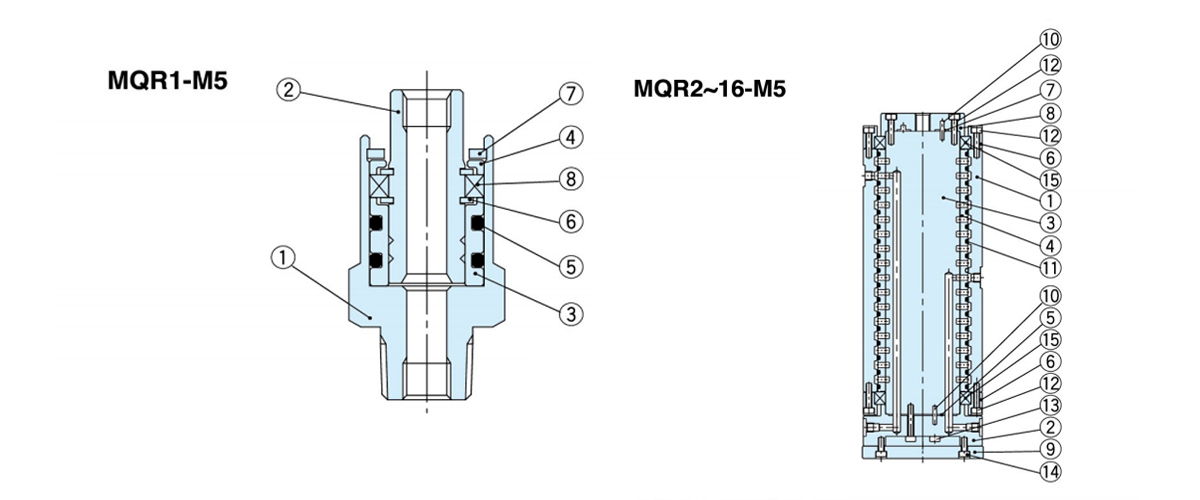

  • Компоненты (схема MQR1-M5,1)
    Товар Имя Материал Реамрк
    1 Тело Нержавеющая сталь
    2 катушка Специальная нержавеющая сталь
    3 Рукав Специальная нержавеющая сталь
    4 Тарелка Алюминий
    5 уплотнительное кольцо H-НБР
    6 Стопорное кольцо Углеродистая сталь
    7 Стопорное кольцо Углеродистая сталь
    8 Радиальный подшипник

    Составные части (цепи от MQR2 до 16-M5,2 до 16)
    Товар Имя Материал Реамрк
    1 Тело Алюминий alloy
    2 Переходная пластина Алюминий alloy
    3 катушка Специальная нержавеющая сталь
    4 Рукав Специальная нержавеющая сталь
    5 Прокладка H-НБР
    6 Держатель подшипника Нержавеющая сталь всего 16 цепей
    7 Прокладка H-НБР всего 16 цепей
    8 Тарелка Алюминий alloy всего 16 цепей
    9 Фланец Алюминий alloy
    10 Параллельный штифт Углеродистая сталь За исключением 2 контуров
    11 уплотнительное кольцо H-НБР
    12 Болт Углеродистая сталь всего 16 цепей
    13 Болт Углеродистая сталь
    14 Болт Углеродистая сталь
    15 Радиальный подшипник -
