Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20) Поставщики

Главная / Продукты / Воздушный цилиндр / Слайд-цилиндр / Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)

Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20) Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20) Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)
  • Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)
  • Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)
  • Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)
Слайд-цилиндр

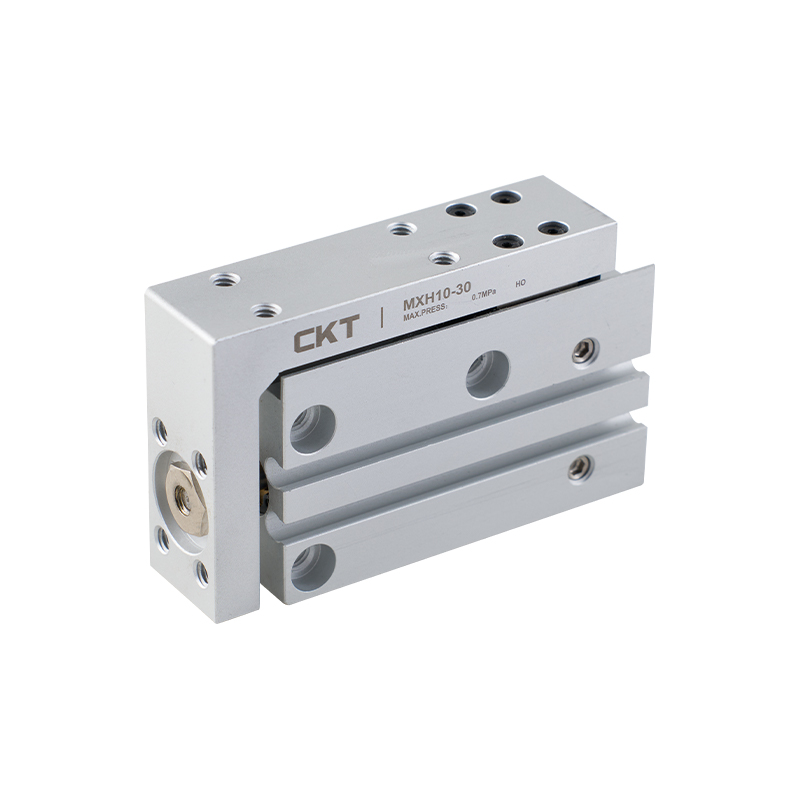

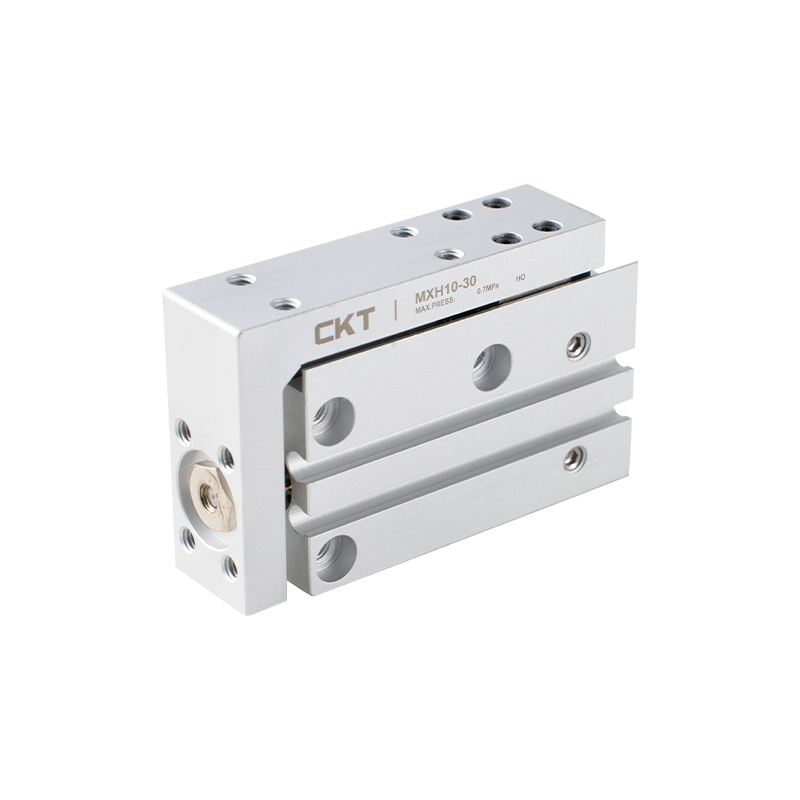

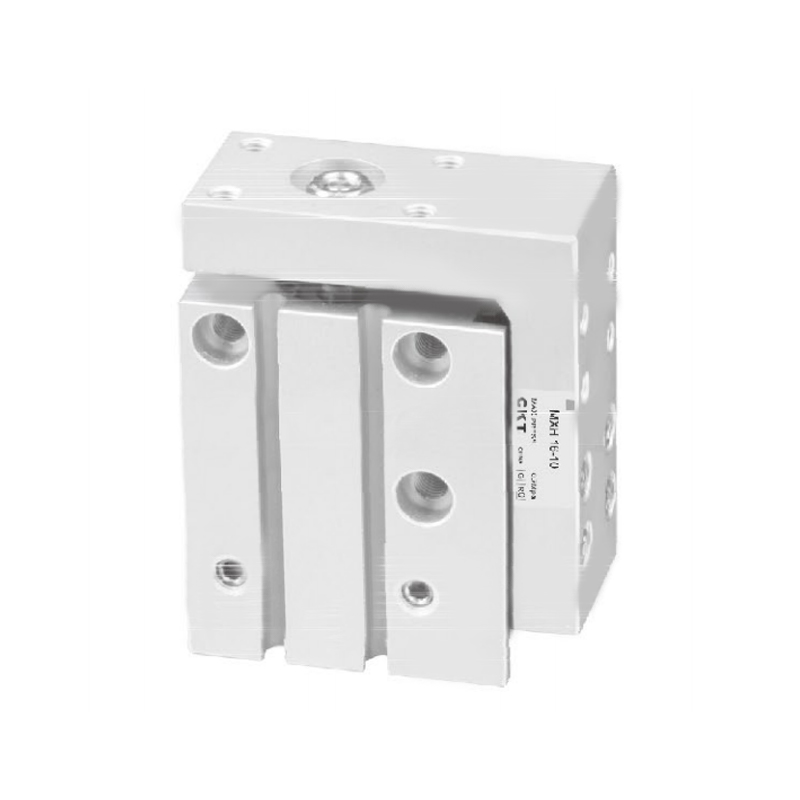

Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)

1. Установите линейные направляющие подшипники для повышения точности предотвращения вращения штока поршня;
2. Стандартное встроенное магнитное кольцо, может быть установлено с магнитным переключателем, чувствительным к ходу;

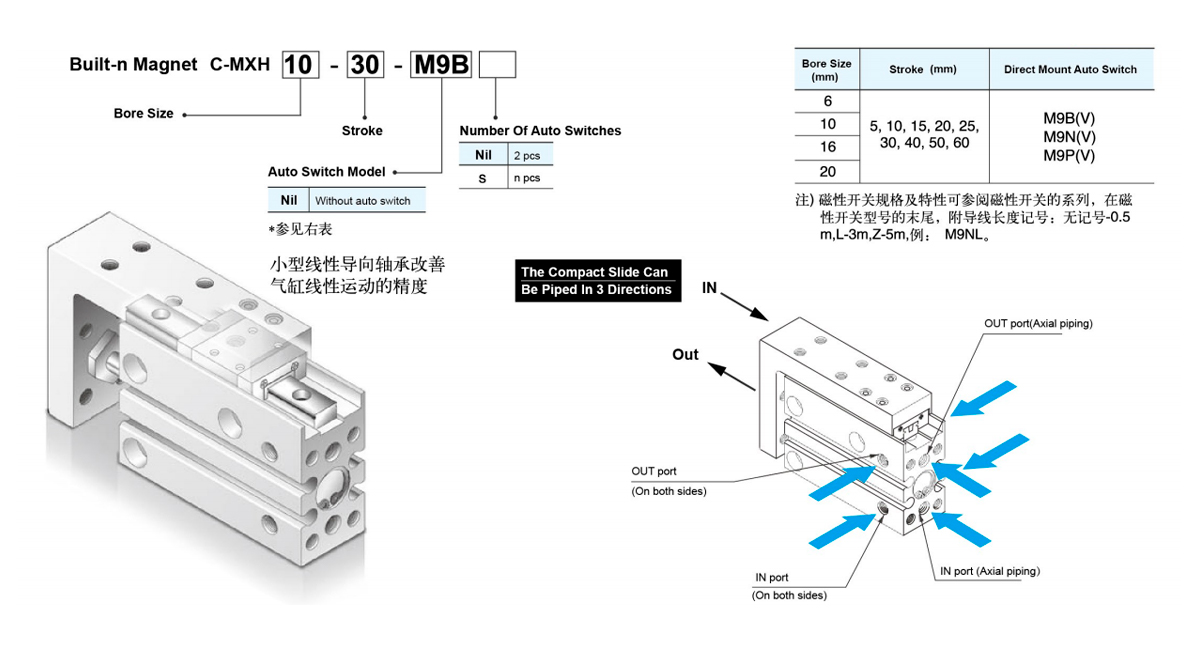

3. Возможность подключения к источнику воздуха с трех сторон;
4. Можно установить магнитные переключатели с двух сторон;
5. Стандартные резиновые амортизаторы с обоих концов;
6. Допустимый крутящий момент в шесть раз больше, чем у серии MXU.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Цилиндр скольжения серии STM (Ø10~Ø25)
СЛЕДУЮЩАЯ：Цилиндр скольжения серии MXQ (циркуляционная линейная направляющая) Тип двойного цилиндра (Ø6~Ø25)
  • Стандартная спецификация
    Размер отверстия (мм) 6 10 16 20
    Ширина направляющего подшипника 5 7 9 12
    жидкость Воздух
    Действие Двойное действие
    Минимальное рабочее давление 0,15 МПа 0,06 МПа 0,05 МПа
    Максимальное рабочее давление 0,7   МПа
    Температура окружающей среды и жидкости Без автоматического переключателя: -10～ 70℃.
    С автоматическим переключателем: -10～ 60℃.     		(без заморозки)
    Скорость поршня 50～500     мм/с
    Допустимая кинетическая энергия Дж 0.0125 0.025 0.05 0.1
    *Смазка Не требуется
    Подушка Резиновые амортизаторы с обеих сторон
    Допуск на длину хода (мм) 1.00
    Автоматическое переключение (опция) Герконовый автоматический переключатель: D-A9□,
    Полупроводниковый автоматический переключатель: D-M9□
    Размер порта трубопровода М5×0,8
    *Если вы хотите использовать смазку, используйте ISOVG32.

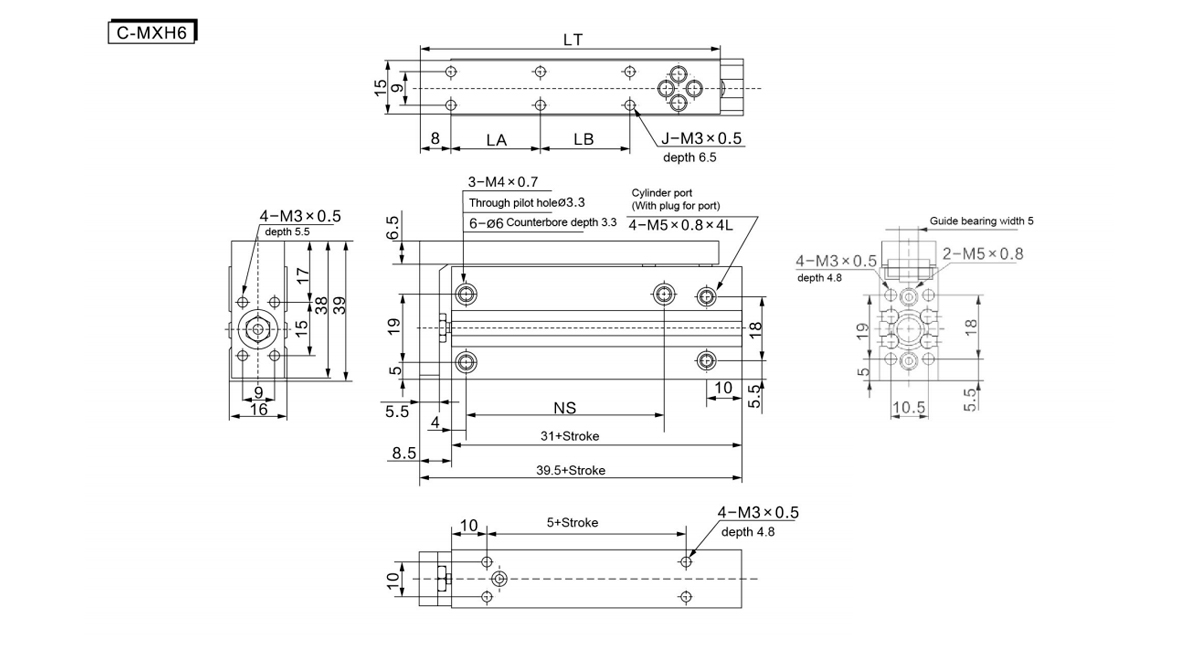

  • Модель (мм) J Лос-Анджелес ЛБ LT НС
    5 4 10 - 42 14
    10 4 10 - 42 14
    15 4 20 - 52 24
    20 4 20 - 52 24
    25 4 30 - 62 30
    30 4 30 - 62 30
    40 6 20 20 72 45
    50 6 25 25 82 55
    60 6 30 30 92 60

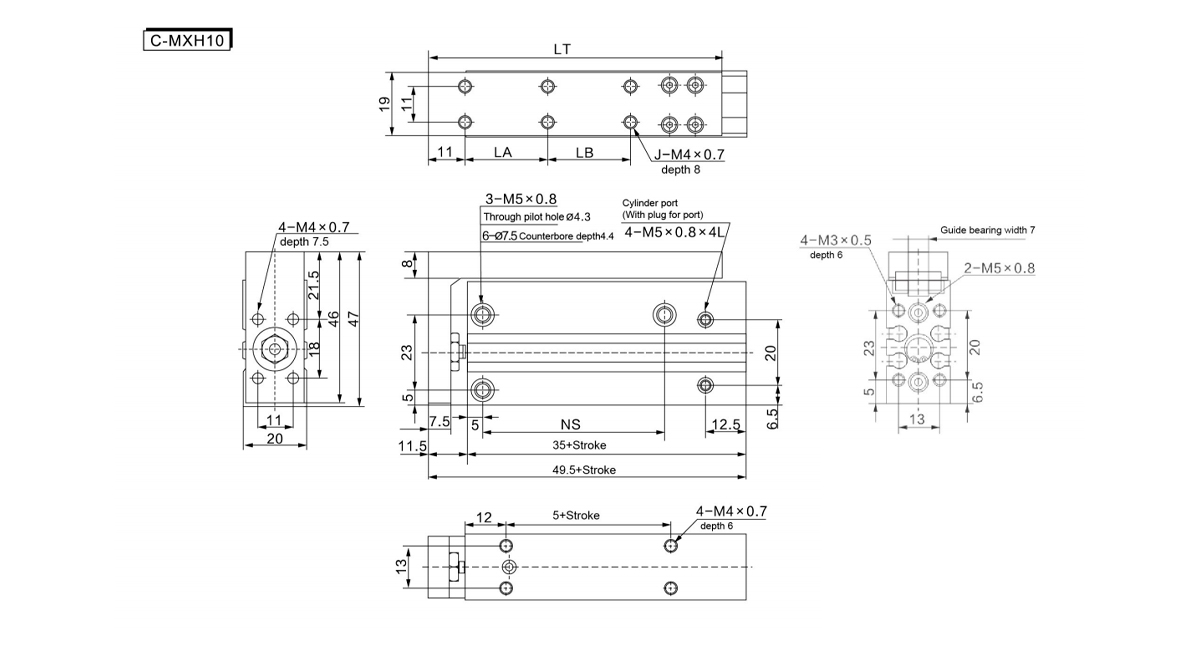

    Модель (мм) J Лос-Анджелес ЛБ LT НС
    5 4 10 - 49 14
    10 4 10 - 49 14
    15 4 20 - 59 24
    20 4 20 - 59 24
    25 4 30 - 69 30
    30 4 30 - 69 30
    40 6 20 20 79 45
    50 6 25 25 89 55
    60 6 30 30 99 60

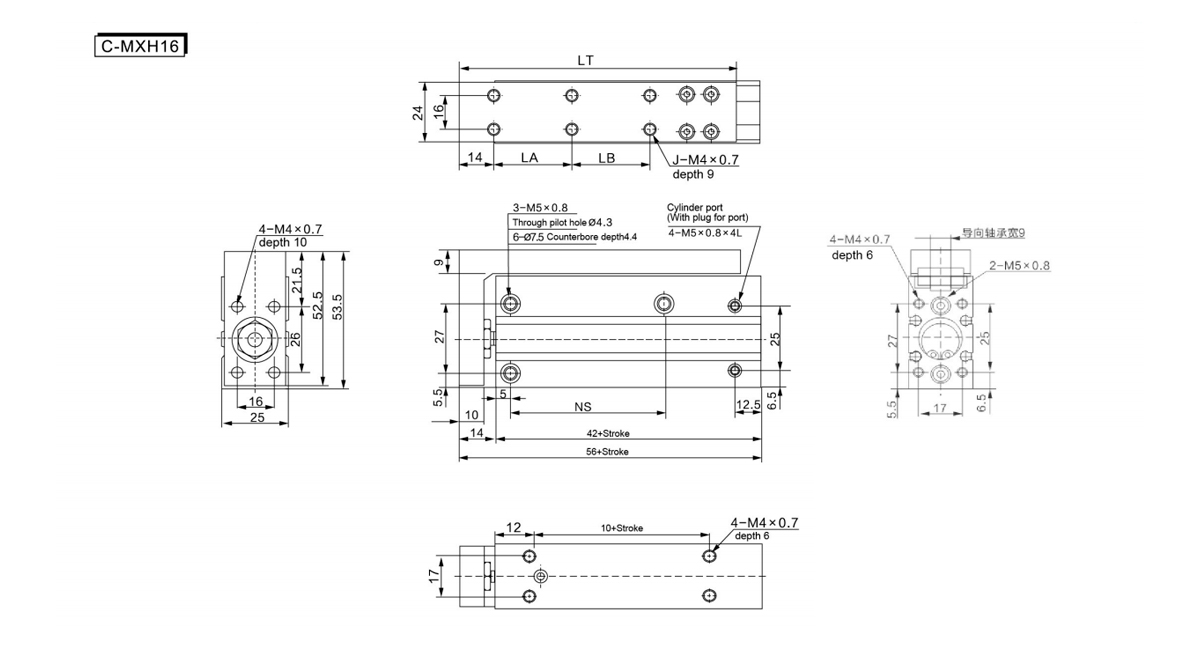

    Ход (мм) J Лос-Анджелес ЛБ LT НС
    5 4 10 - 58 20
    10 4 10 - 58 20
    15 4 20 - 68 30
    20 4 20 - 68 30
    25 4 30 - 78 40
    30 4 30 - 78 40
    40 6 20 20 88 50
    50 6 25 25 98 60
    60 6 30 30 108 60

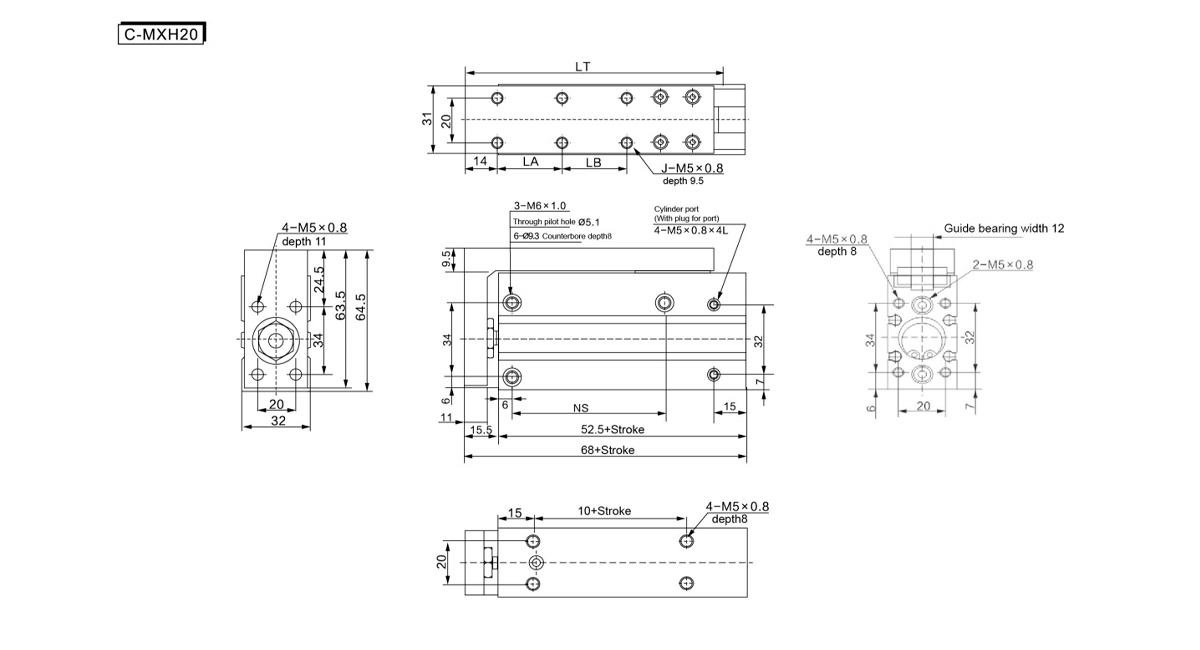

    Ход (мм) J Лос-Анджелес ЛБ LT НС
    5 4 10 - 64 20
    10 4 10 - 64 20
    15 4 20 - 74 30
    20 4 20 - 74 30
    25 4 30 - 84 40
    30 4 30 - 84 40
    40 6 20 20 94 50
    50 6 25 25 104 70
    60 6 30 30 114 70
