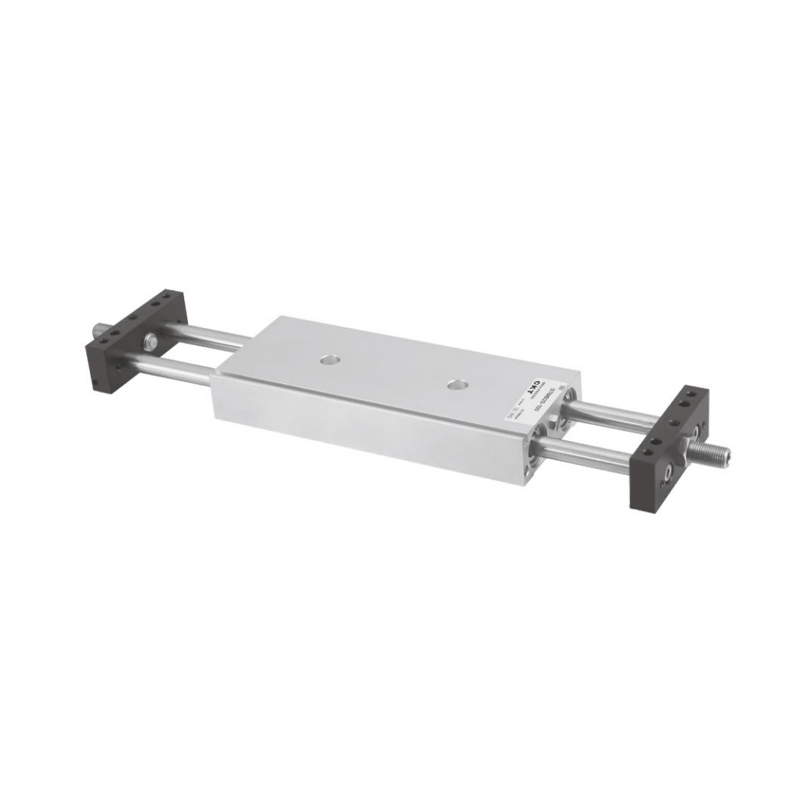

Цилиндр скольжения серии STM (Ø10~Ø25)
  • Цилиндр скольжения серии STM (Ø10~Ø25)
Слайд-цилиндр

Цилиндр скольжения серии STM (Ø10~Ø25)

1. Две формы установки и крепления: установка корпуса или установка слайдера;
2. Конструкция штока с двойным поршнем обеспечивает лучшую устойчивость цилиндра к изгибу и скручиванию, а также выдерживает большие подвижные или боковые нагрузки;
3. Буферные устройства, такие как подушки для предотвращения столкновений или буферы давления масла на обоих концах, могут эффективно замедлить скорость удара и продлить срок службы цилиндра;
4. Выберите термостойкие уплотнительные материалы, чтобы обеспечить нормальную работу цилиндра в условиях 150 ℃.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Малый цилиндр направляющей серии MXH (линейная направляющая) (Ø6~Ø20)
  • Стандартная        Спецификация
    Размер отверстия (мм) 10 16 20 25
    Действие Двойное действие
    жидкость Воздух
    Диапазон рабочего давления 0,1–1,0 МПа (14–145 фунтов на квадратный дюйм)
    Испытательное давление 1,5 МПа (215 пс)
    Рабочая температура (℃) -20~70
    Диапазон рабочих скоростей (мм/с) 30~500
    Допуск на длину хода 1.00
    Подушка ноль Накладка на бампер или масляный буфер (опция)
    *Невращающаяся точность ±0,1° ±0,05°
    *Трубопроводный порт М5×0,8 ПТ1/8
    *Погрешность при отсутствии вращения относится к углу, на который фиксирующая пластина цилиндра может вращаться, когда цилиндр полностью втянут.
    **Для трубного соединения доступны типы резьбы NPT и G.
    Примечание. Серия C-STM полностью магнитна.

  • Стандартная спецификация
    Размер отверстия (мм) Стандартный ход (мм) Макс. Ход Допустимый ход
    10 25 50 75 100 100 150
    16 25 50 75 100 125 175 200 200 250
    2025 25 50 75 100 125 175 200 250 250 300
    Примечание: 1. В пределах допустимого диапазона хода, если ход превышает максимальный ход, будет выполнена нестандартная обработка. Для получения информации о других специальных ударах, пожалуйста, свяжитесь с нашей компанией.

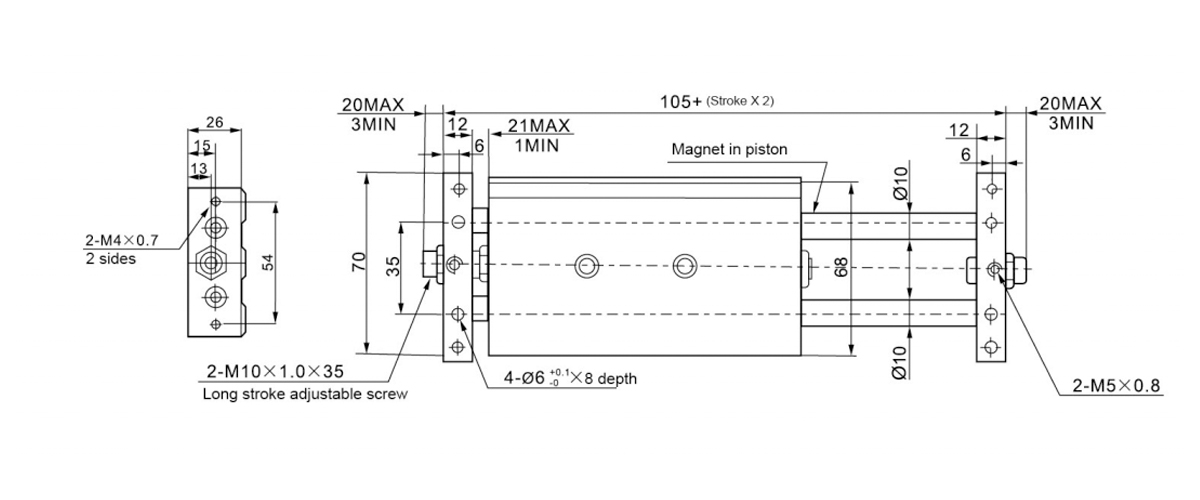

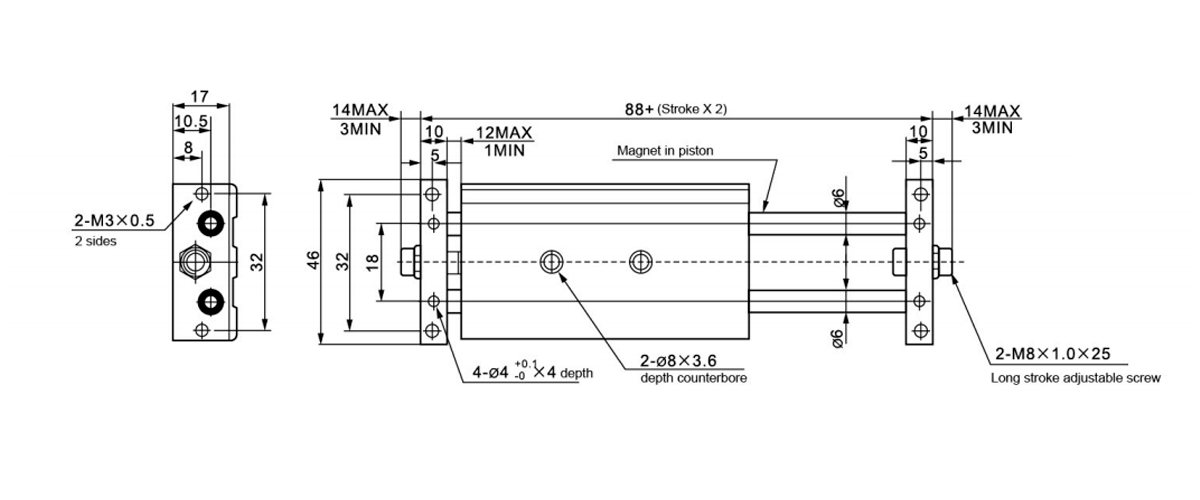

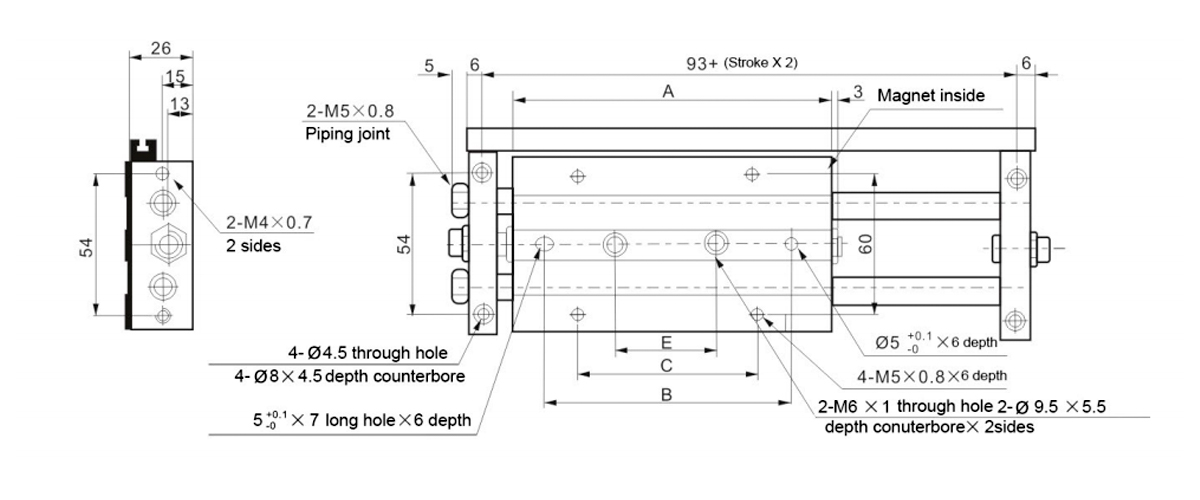

    Штрих/Символ 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    D 46 71 96 121
    E 15 40 40 40

    Штрих/Символ A B C D E
    25 86 55 - 48 25
    50 111 80 - 73 50
    75 136 105 75 98 45
    100 161 130 100 123 70
    125 186 150 120 148 90
    150 211 150 120 173 90
    175 236 150 120 198 90
    200 261 150 120 223 90

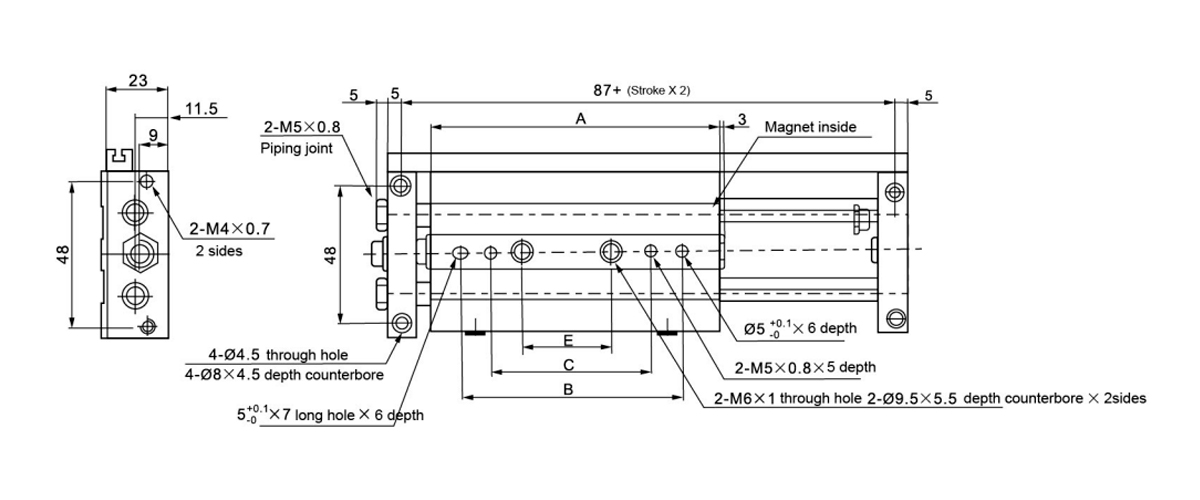

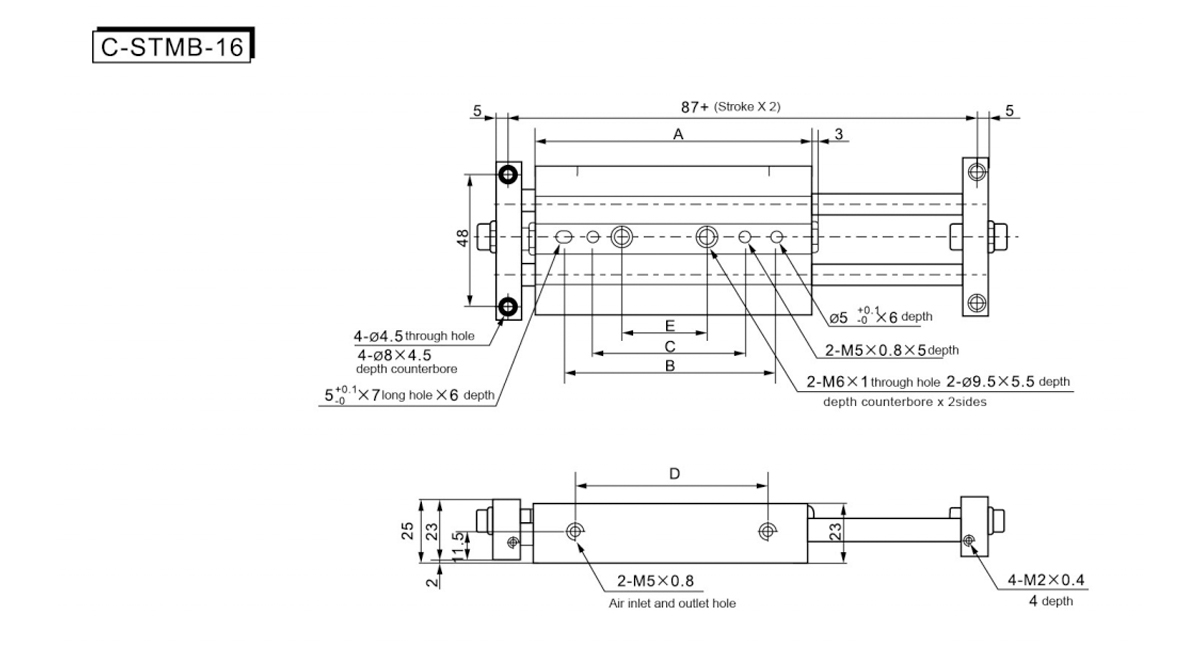

    Штрих/Символ A B C D E
    25 94 60 50 53 35
    50 119 85 50 78 45
    75 144 110 75 103 45
    100 169 135 100 128 70
    125 194 150 120 153 90
    150 219 150 120 178 90
    175 244 150 120 203 90
    200 269 150 120 228 90
    250 319 150 120 278 90

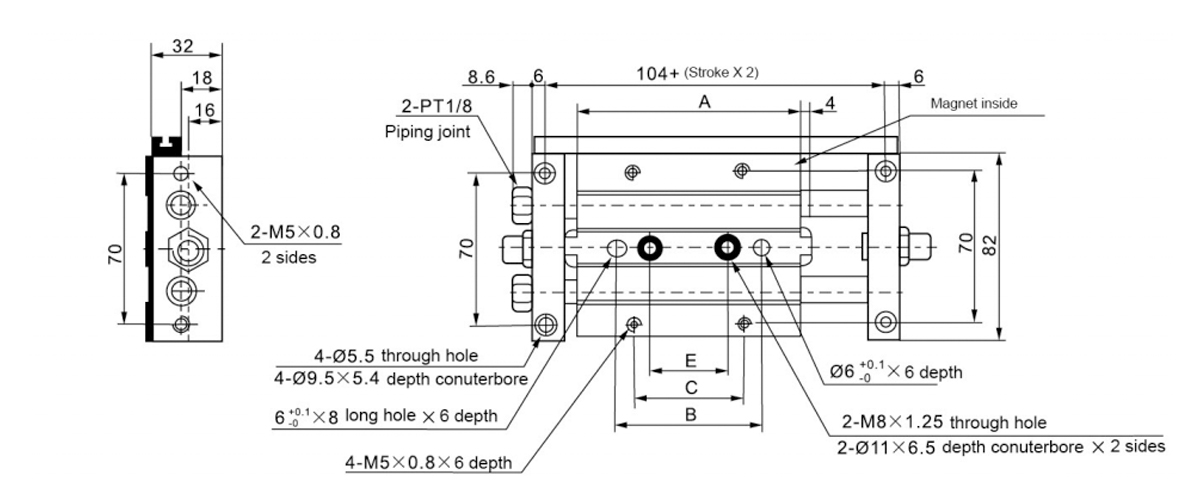

    Штрих/Символ A B C D E
    25 101 65 50 50 35
    50 126 90 50 75 45
    75 151 115 75 100 45
    100 176 140 100 125 70
    125 201 140 100 150 95
    150 226 140 100 175 100
    175 251 140 100 200 100
    200 276 140 100 225 100
    250 326 140 100 275 100

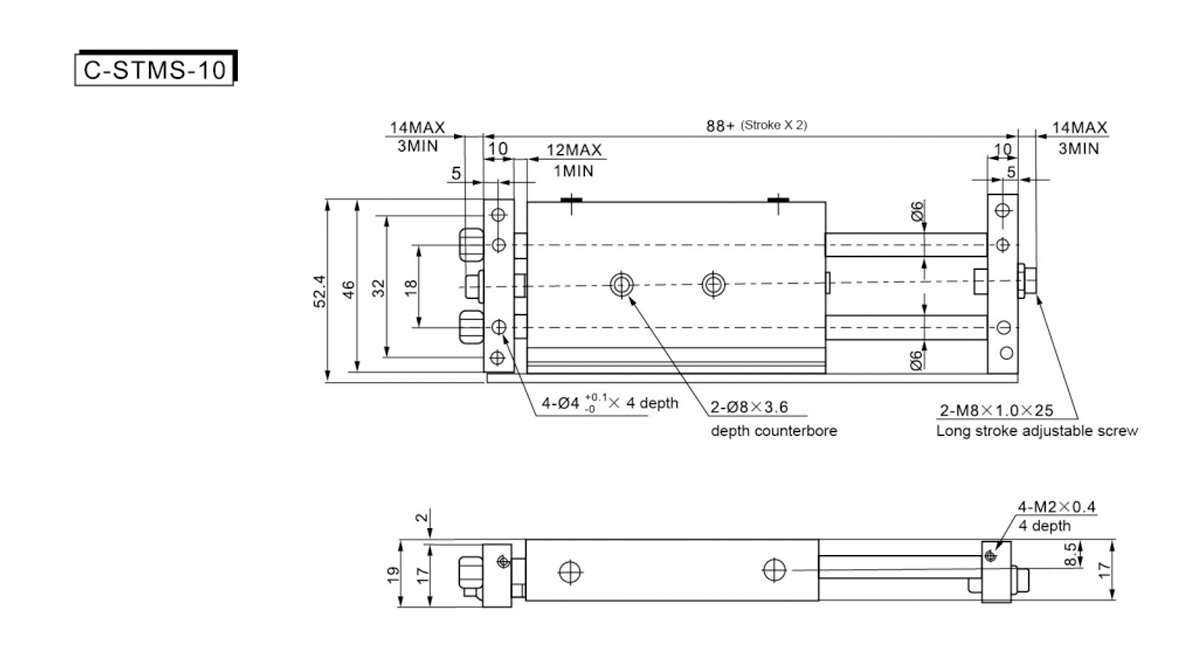

    Штрих/Символ 25 50 75 100
    A 81 106 131 156
    B 65 85 85 85
    C 35 60 60 60
    E 15 40 40 40

    Штрих/Символ A B C E
    25 86 55 - 25
    50 111 80 - 50
    75 136 105 75 45
    100 161 130 100 70
    125 186 150 120 90
    150 211 150 120 90
    175 236 150 120 90
    200 261 150 120 90

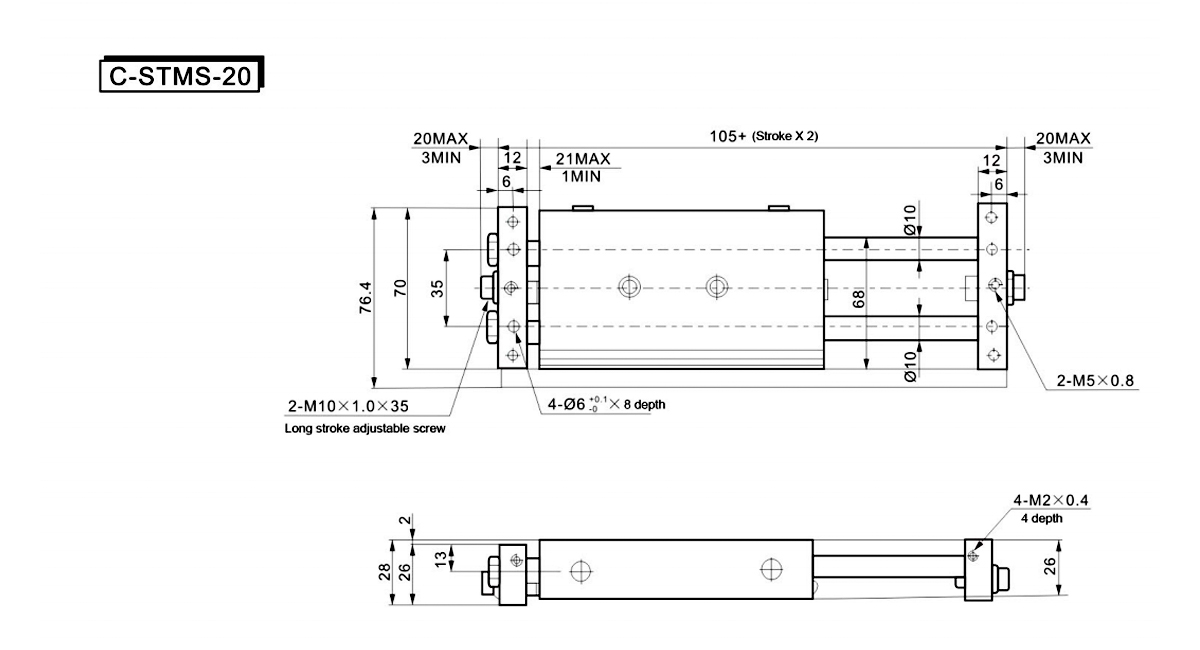

    Штрих/Символ A B C E
    25 94 60 50 35
    50 119 85 50 45
    75 144 110 75 45
    100 169 135 100 70
    125 194 150 120 90
    150 219 150 120 90
    175 244 150 120 90
    200 269 150 120 90
    250 319 150 120 90

    Штрих/Символ A B C E
    25 101 65 50 35
    50 126 90 50 45
    75 151 115 75 45
    100 176 140 100 70
    125 201 140 100 95
    150 226 140 100 100
    175 251 140 100 100
    200 276 140 100 100
    250 326 140 100 100
