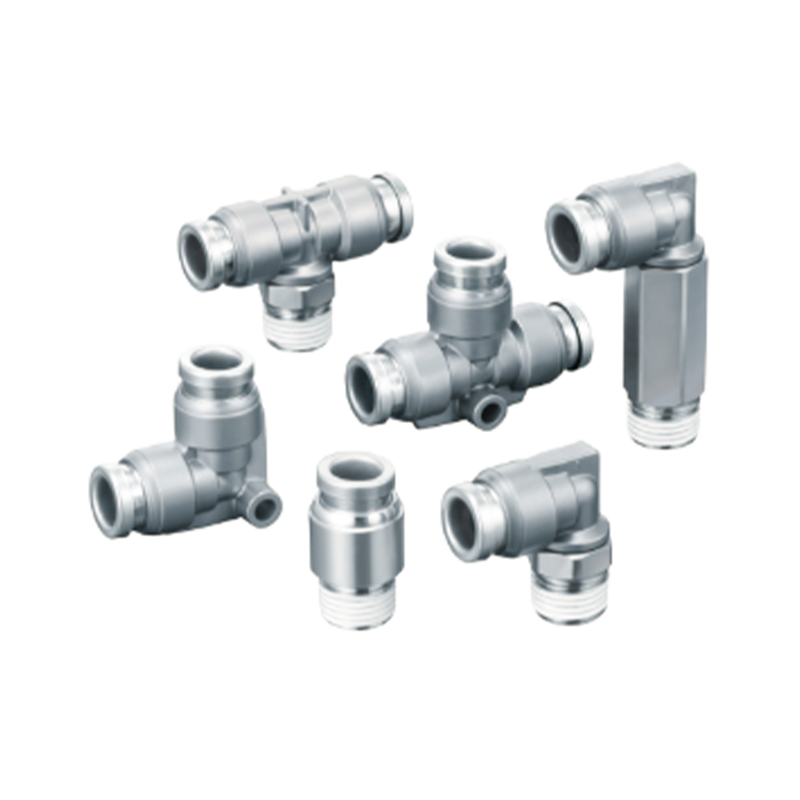

Фитинг из нержавеющей стали серии KQB2 одним нажатием
  • Фитинг из нержавеющей стали серии KQB2 одним нажатием
Фитинг из нержавеющей стали в одно касание

Фитинг из нержавеющей стали серии KQB2 одним нажатием

В фитингах One Touch из нержавеющей стали серии KQB2 используется интегрированная технология литья из высококачественной нержавеющей стали, которая специально разработана для сценариев передачи жидкости, требующих быстрой разборки и надежной герметизации, отвечая комплексным требованиям чистоты и долговечности в промышленных условиях.

Основные функции
Стабильность материала: Конструкция, полностью изготовленная из нержавеющей стали, обладает естественной коррозионной стойкостью, позволяет избежать риска загрязнения среды и адаптируется к кислотно-щелочной среде, а также к колебаниям температуры и давления.
Механизм мгновенного запирания: Конструкция одностороннего замка «тяни-толкай» обеспечивает слепое соединение, а встроенное самокомпенсирующееся уплотнительное кольцо исключает риск утечки.
Расширение совместимости системы: Поддерживает модульное последовательное соединение труб разного диаметра, что позволяет гибко настраивать узлы ответвлений в сложных трубопроводах.
Оптимизация затрат на техническое обслуживание: Возможность разборки и сборки без инструментов значительно сокращает время простоя оборудования, а удерживающую пружинную конструкцию можно заменить независимо, что снижает расходы на техническое обслуживание

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Серия KQG2 SUS316 Фитинг из нержавеющей стали одним нажатием
СЛЕДУЮЩАЯ：Нет следующей статьи
  • Технические характеристики
    Используемая жидкость Воздух, вода, пар
    Диапазон давления Примечание 2) от -100 кПа до 1 МПа. Примечание 3)
    Испытательное давление давления 3,0 МПа
    Температура окружающей среды и температура жидкости Примечание 4) от -5 до 150°C (но не заморожено) Примечание 3)
    Используемая смазка Нет спецификации смазки
    Уплотнение резьбовых частей С герметиком
    Примечание 1) Нельзя использовать воду с мягкими нейлоновыми трубками.
    Примечание 2) Поскольку утечка не равна нулю, избегайте использования поддержания вакуума для испытаний на утечку и т. д. Примечание 3) Подтвердите диапазон рабочего давления и диапазон рабочей температуры трубопровода.
    Примечание 4) Установите вкладыш при следующих условиях (кроме □3.2).
    ·При использовании в средах или с жидкостями, подверженными резким изменениям температуры.
    ·При использовании при высоких температурах.

    Подходит для труб.
    Материал трубки FEP, PFA, нейлон, мягкий нейлон (примечание 1), полиуретан, полиолефин.
    Внешний диаметр трубки Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    ※Температурный режим футеровки
    Использованные трубки Температура
    Трубы FEP/серия TH Выше 80°С
    Трубки PFA/серия TL Выше 120°С
    Запасные части
    Имя Внешний диаметр трубы Модель Материал
    Прокладка 一 М-5Г3 СУС316
    Специальный ФКМ
    Гайка крепления панели Ø3,2 Ø4 KQB223-P01 СУС316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

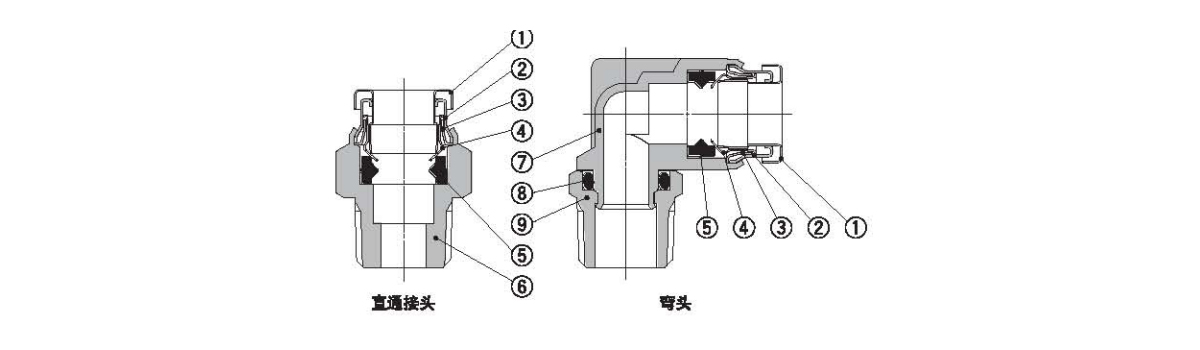

  • Нет. Имя Материал
    1 Выпускная втулка СУС304
    2 Направляющая втулка 1 СУС304
    3 Направляющая втулка 2 СУ8304
    4 Пружинный зажим СУС304
    5 Печать Специальное FKM (фтористое покрытие)
    6 Корпус прямого разъема C3604 (химическое никелирование)
    7 Тело локтя СУ8316
    8 уплотнительное кольцо Специальное FKM (фтористое покрытие)
    9 Нажмите кнопку C3804 (химическое никелирование бериллия)

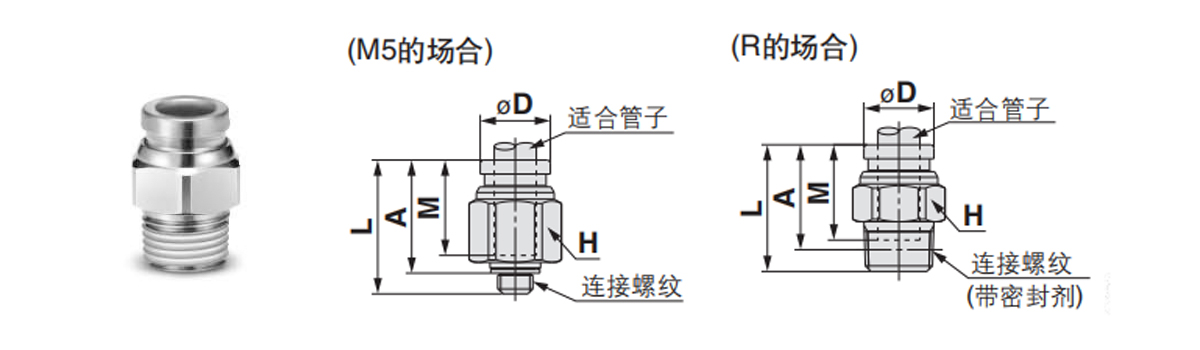

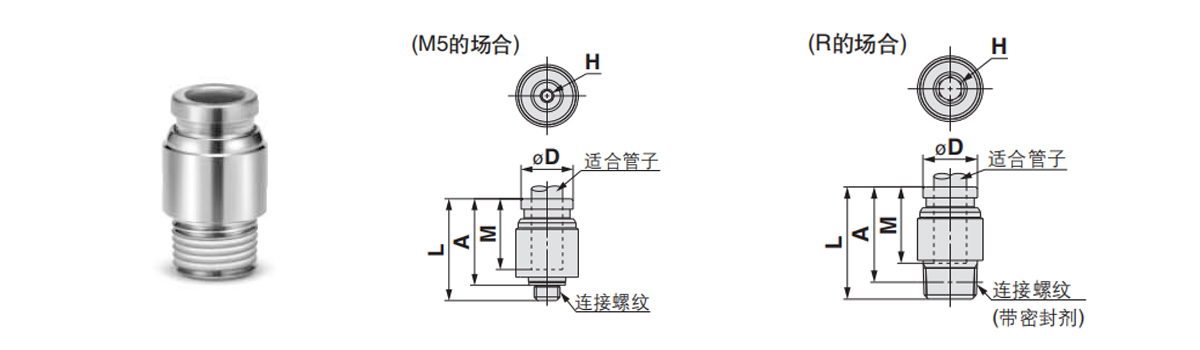

  • Прямой разъем: KQB2H
    Подходит для наружного диаметра трубы мм. Соединительная резьба
    Р,М     		Модель H
    (шестиугольные противоположные стороны)     		ØD Примечание 1) L А※ M Примечание 2) Эффективная площадь поперечного сечения, мм². Качество г
    Ø3,2 М5×0,8 KQB2Н23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 М5×0,8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 М5×0.Б KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 КОБ2Х06-01С 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/Б KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 КСВ2Х08-01С 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/Б KQB2H08-033 17 23.7 18.6 26
    Ø10 1/Б KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/Б KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/Б KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/Б KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *R Справочные размеры после вкручивания винта.
    Примечание 1) Ø указывает максимальный диаметр.
    Примечание 2) Указывает значение при использовании трубок из FEP.
    Ø16 указывает значение только при использовании нейлоновой трубки.

    Прямой разъем с шестигранной головкой: KQB2S
    Подходит для наружного диаметра трубы мм. Соединительная резьба
    Р,М     		Модель H
    (шестиугольные противоположные стороны)     		ØD Примечание 1) L А※ M Примечание 2) Эффективная площадь платы, мм² Качество г
    Ø3,2 М5×0.Б КQB2S23-М5 2 9 16.5 13.5 12 3 4
    Ø4 М5×0,8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/Б KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 М5×0.Б KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/Б KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3Б KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 КQB2S10-02S 8 27.5 22.8 39 20
    3/Б KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/Б KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/Б KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※R Справочные размеры после ввинчивания резьбы.
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании пробирок из ФЭП.
    Ø16 указывает значения только при использовании нейлоновых трубок.

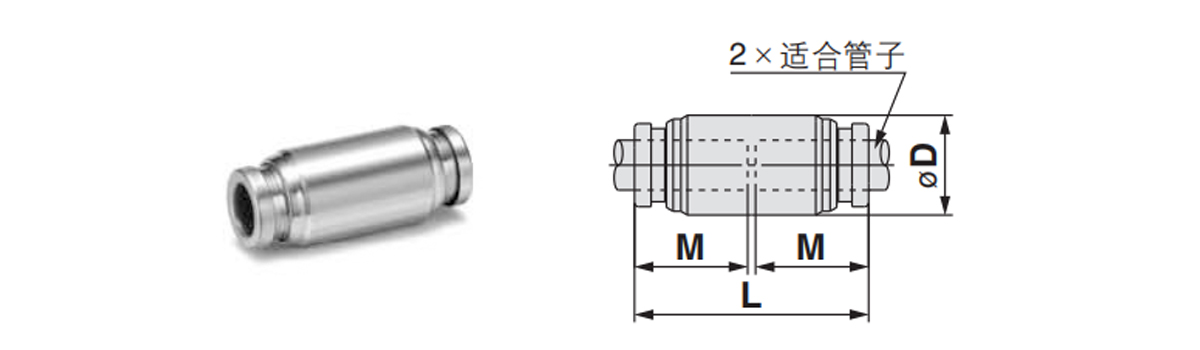

    Прямой разъем: KQB2H
    Подходит для наружного диаметра трубы мм. Модель ØD Примечание 1) L M Примечание 2) Эффективная площадь поперечного сечения, мм². Качество г
    Ø3,2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 КОБ2Х08-00 14 33.2 18.1 26.1 17.4
    Ø10 КОБ2Н10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 КОБ2Н16-00 24.6 42.6 20.8 113 58.1
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании трубок из FEP.
    Ø16 указывает значения только при использовании нейлоновой трубки.

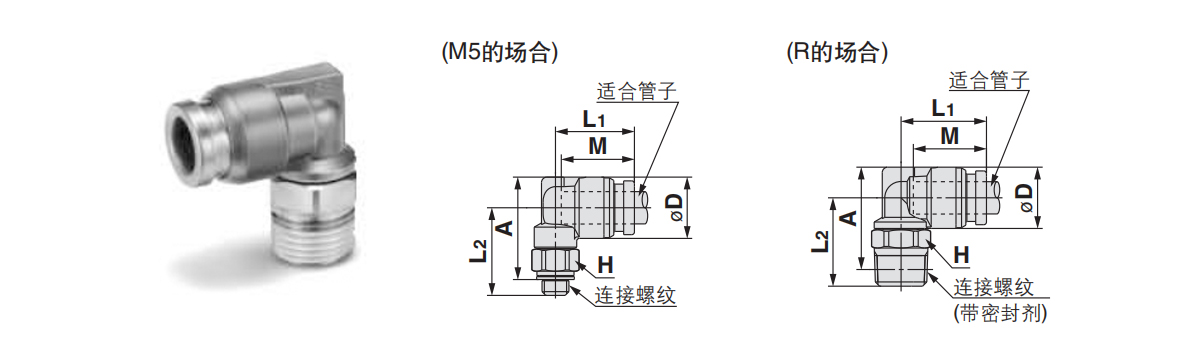

    Локоть: KQB2L
    Подходит для наружного диаметра трубы мм. Соединительная резьба
    Р,М     		Модель H
    (шестиугольные противоположные стороны)     		Примечание 1)
    ØD     		Л1 Л2 А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм 2     		Качество г
    Ø3,2 М5×0.Б KQB2Л23-M5 8 8.3 13.1 14.Б 16 12 2.6 6.5
    1/8 KQB2Л23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2Л23-029 14 18.7 18.1 16.6
    Ø4 М5×0.Б KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 М5×0.Б 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2Л10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 КОБ2Л10-02С 14 21 22.9 26.5 35.2 23.7
    38 KQB2Л10-03S 17 24.3 27.5 34.5
    1/2 KQB2Л10-04S 22 28.5 30.4 62.6
    Ø12 1/4 КСВ2Л12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2Л12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2Л12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2Л16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2Л16-049 22 27.3 31.8 37 100 62.6
    ※Справочные размеры после ввинчивания резьбы R.
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании трубок из FEP.
    Ø16 указывает значения при использовании нейлоновой трубки.

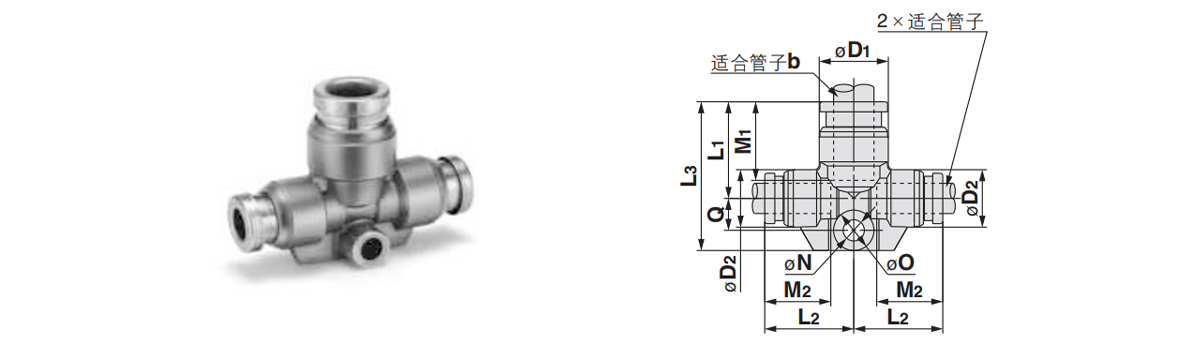

    Двухтрубный Т-образный соединитель: KQB2T
    Подходит для наружного диаметра трубы мм. Соединительная резьба
    Р,М     		Модель H
    (шестиугольные противоположные стороны)     		Примечание 1)
    ØD     		Л1 Л2 А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0,8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2Л23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 М5×0.Б KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 М5×0.Б KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 КСВ2Т10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※Справочные размеры после ввинчивания резьбы R.
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании трубок из FEP.
    Ø16 указывает значения только при использовании нейлоновой трубки.

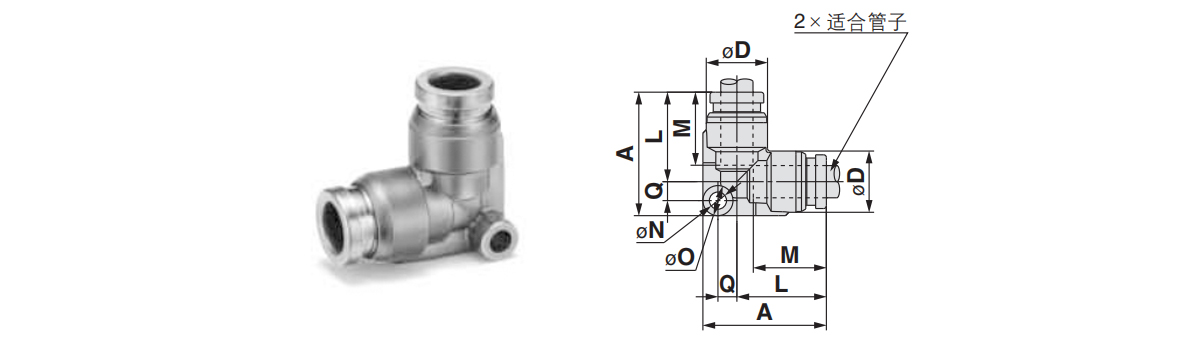

    Угловое колено: KQB2L
    Подходит для наружного диаметра трубы мм. Модель Примечание 1)
    6Д     		L A Q M ØN O Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании трубок из FEP.
    Ø18 указывает значения только при использовании нейлоновой трубки.

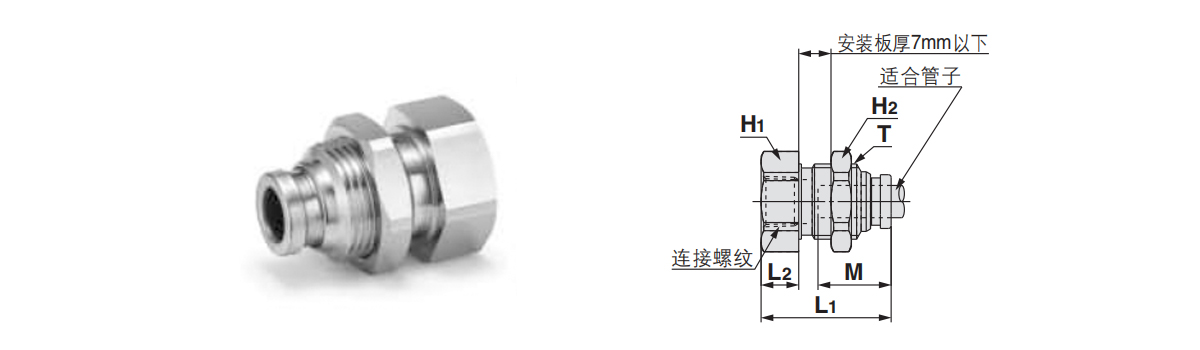

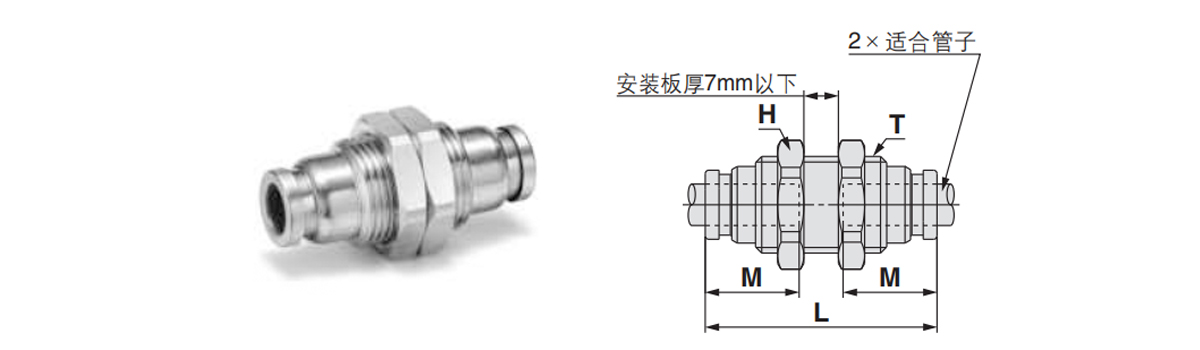

    Прямой разъем для монтажа на панели: KQB2E
    Подходит для наружного диаметра трубы мм. Модель T
    (М)     		H
    (шестиугольные противоположные стороны)     		L Монтажные отверстия M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQB2E23-00 М10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 М10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 М14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 М15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 М18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 М20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 М27×1 30 48.8 28 20.8 113 107.2
    Примечание. Значения указаны для трубок из FEP.
    Ø16 указывает значения только для нейлоновой трубки.

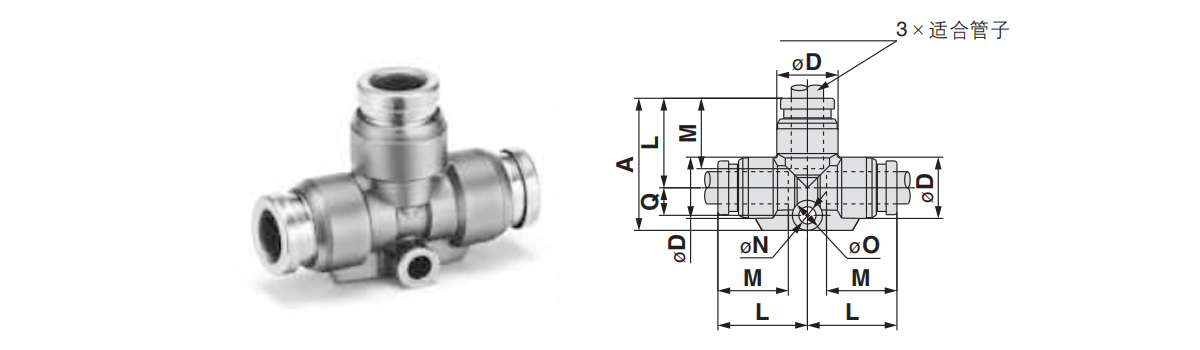

    Т-образный фитинг: KQB2T
    Подходит для наружного диаметра трубы мм. Модель Примечание 1)
    D     		L A Q M ØN ØО Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании трубок из FEP.
    Ø16 указывает значения только при использовании нейлоновой трубки.

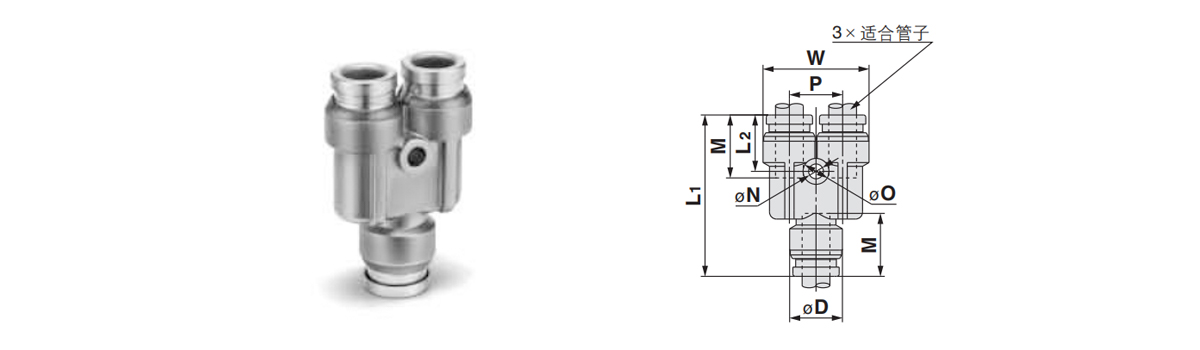

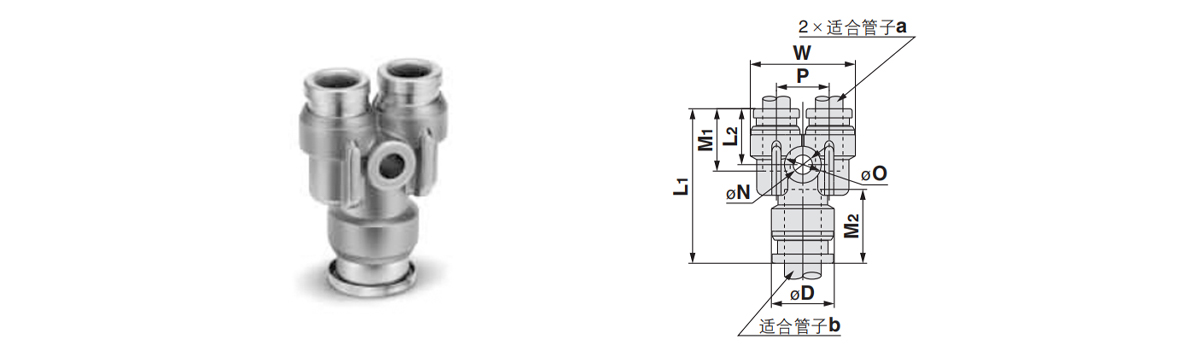

    Y-образный фитинг: KQB2U
    Подходит для наружного диаметра трубы мм. Модель Примечание 1)
    ØD     		W Л1 L P M ØN 60 Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Примечание 1)②ØD means maximum diameter.
    Примечание 2) Указывает значения при использовании пробирок из ФЭП.
    Ø16 указывает значения только при использовании нейлоновых трубок.

    Тройник переходной: KQB2T
    Подходит для наружного диаметра трубы мм. Модель Примечание 1)
    ØD1     		Примечание 1)
    ØD2     		Л1 L Л3 Q М1 М2 ØN ØО Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.Б 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Примечание 1) ØD1, ØD2  means maximum diameter.
    Примечание 2) Indicates values when using FEP pipes.

    Вилка: KQB2R
    Подходит для наружного диаметра трубы мм. Подходящий размер соединения труб, наружный диаметр Модель ØD Примечание 1) L A M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании пробирок из ФЭП.

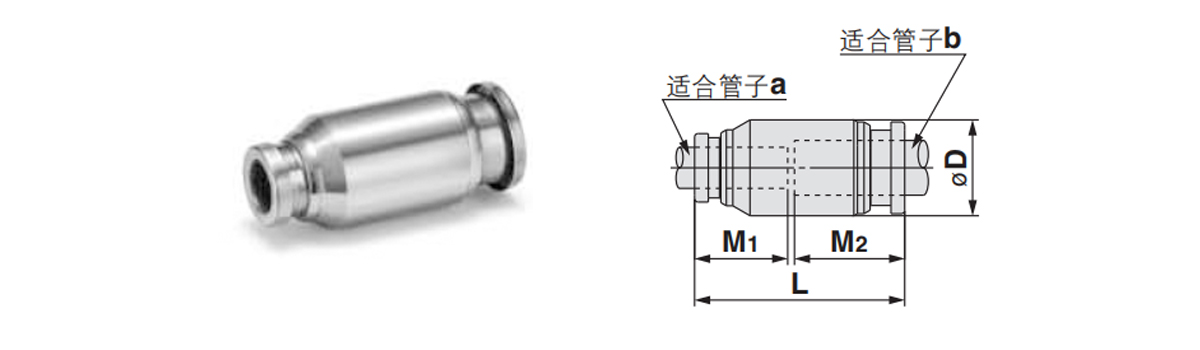

    Переходник прямой трубы: KQB2H
    Подходит для наружного диаметра трубы мм. Модель ØD Примечание 1) L М1 М2 Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании пробирок из ФЭП.

    Редукционный Y-образный фитинг: KQB2U
    Подходит для наружного диаметра трубы мм. Модель Примечание 1)
    ØD     		Л1 Л2 P W М1 М2 ØN Ø0 Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Indicates values when using FEP pipes.

    Прямой трубный соединитель с внутренней резьбой, монтируемый на панели: KQB2E
    Подходит для наружного диаметра трубы мм. Соединительная нить
    Пе     		Модель T
    (М)     		Противоположные стороны шестиугольника Л1 Л2 Монтажное отверстие M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Привет H2
    Ø3,2 1/4 KQB2E23-02 М10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 М10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/Б KQB2E06-01 М14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/Б KQB2E06-03 19 33 14.9 34.8
    Ø8 1/Б KQB2E08-01 М15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/Б KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 М18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/Б KQB2E12-03 М20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/Б KQB2E18-03 М27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    Примечание. Значения указаны для трубок из FEP.
    Ø16 указывает значения только для нейлоновой трубки.

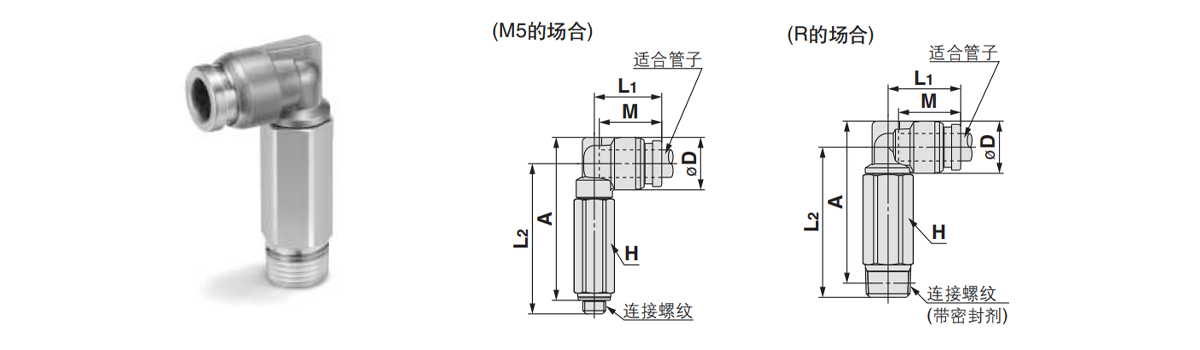

    Длинное колено: KQB2W
    Подходит для наружного диаметра трубы мм. Соединительная резьба
    Р,М     		Модель H
    Шестиугольные противоположные стороны     		ØD Примечание 1) Л1 L А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0.Б КСВ2В23-М5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/Б КСВ2В23-01С 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 М5×0.Б КСВ2В04-М5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/Б KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 М5×0.Б KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/Б KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 КОБ2В06-028 14 36.6 37.6 37.2
    3/Б KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 КОБ2W08-028 14 19.1 40.2 42.3 39.2
    3/Б KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 КСВ2В10-02С 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/Б КОБ2В10-03С 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/Б KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 КГБ2В16-04С 22 27.3 61.4 66.6 100 116
    ※Справочные размеры после ввинчивания резьбы F.
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании пробирок из ФЭП.
    Ø18 указывает значения только при использовании нейлоновых трубок.

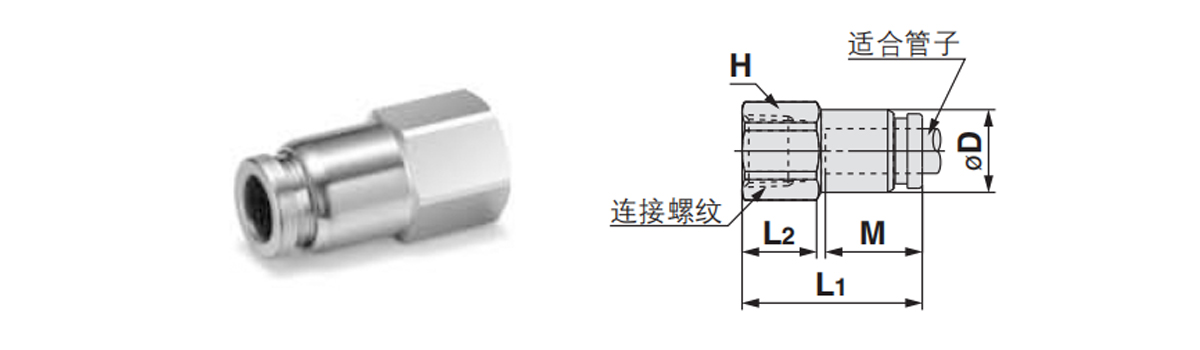

    Внутренняя резьба, сквозная: KQB2F
    Подходит для наружного диаметра трубы мм. Соединительная резьба
    Rc     		Модель H
    (Шестиугольные противоположные стороны)     		ØD Примечание 1) Л1 Л2 M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 КОБ2Ф16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    Примечание 1) ØD означает максимальный диаметр.
    Примечание 2) Указывает значения при использовании трубок из FEP.
    Ø16 указывает значения только при использовании нейлоновой трубки.

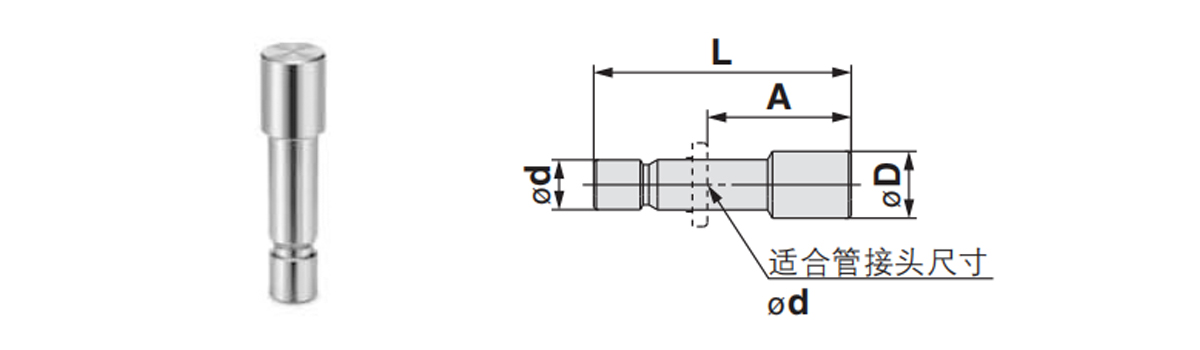

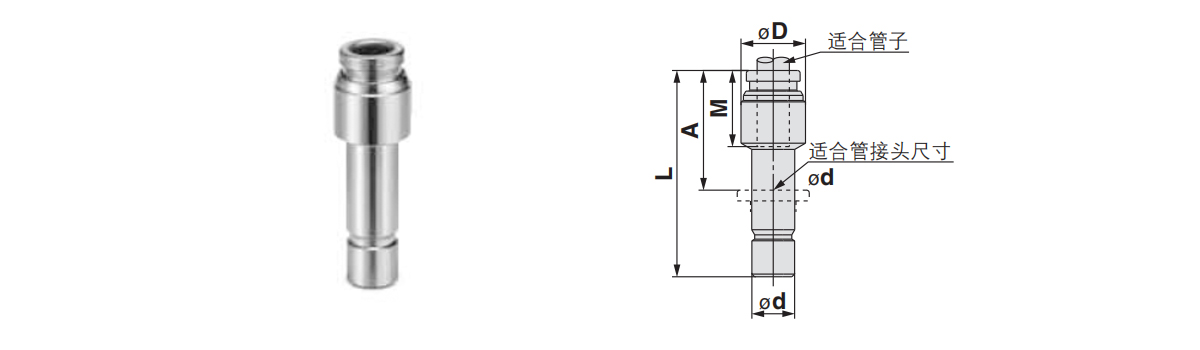

    Вилка: KQG2P
    Подходящий размер соединения труб, наружный диаметр Модель ØD L A Качество г
    Ø3,2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 КQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

Похожие товары

Блог и новости

Наши последние новости и
Блог

Смотреть больше

Подлинное надежное качество естественно выделяется.

Выбор исходит из доверия, а сотрудничество — из честности.

  • В: Как скоро мы сможем получить ответ после отправки вам запроса?

    Мы ответим вам в течение 24 часов после получения запроса в рабочие дни.

  • В: Вы прямой производитель или торговая компания?

    Мы являемся производителем и имеем собственный отдел международных продаж. Таким образом, мы можем производить и продавать все сами.

  • В: Можете ли вы изготовить продукцию по индивидуальному заказу?

    Да, мы можем разрабатывать и производить продукцию по чертежам или образцам, предоставленным клиентами.

  • В: Как ваша компания гарантирует качество продукции?

    Прежде всего, мы будем проводить проверку после каждого процесса. Для готовой продукции мы проведем 100% проверку в соответствии с требованиями клиентов и международным стандартом.

  • В: Куда в основном экспортируется ваша продукция?

    Наша продукция в основном экспортируется в Германию, США, Данию и более десятка стран Европы и Северной Америки
