Серия KQG2 SUS316 Фитинг из нержавеющей стали одним нажатием Поставщики

Главная / Продукты / Пневматический аксессуар / Фитинг из нержавеющей стали в одно касание / Серия KQG2 SUS316 Фитинг из нержавеющей стали одним нажатием

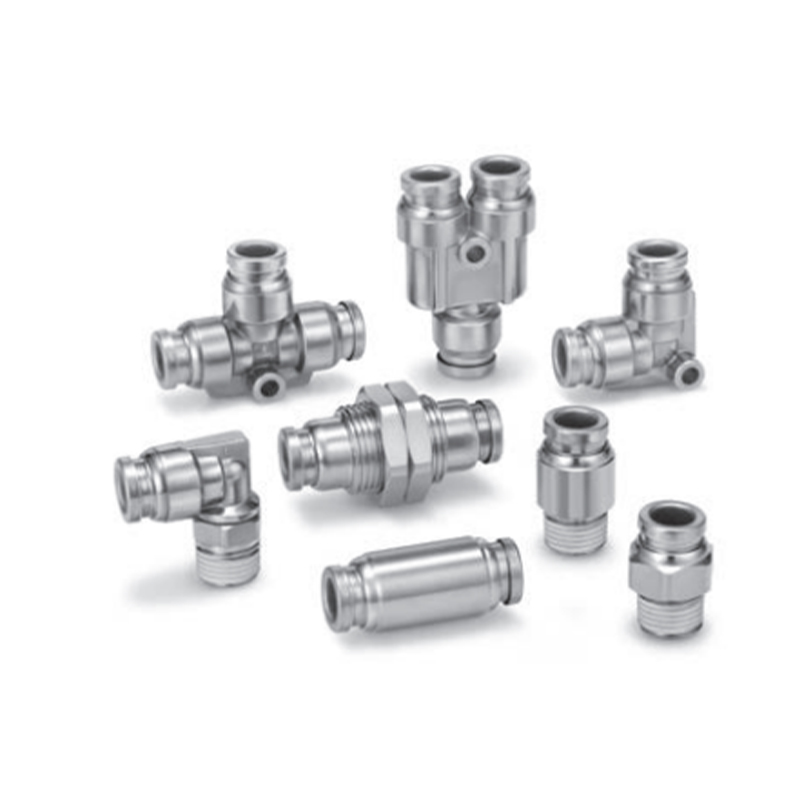

Серия KQG2 SUS316 Фитинг из нержавеющей стали одним нажатием
  • Серия KQG2 SUS316 Фитинг из нержавеющей стали одним нажатием
Фитинг из нержавеющей стали в одно касание

Серия KQG2 SUS316 Фитинг из нержавеющей стали одним нажатием

Фитинги One Touch серии KQG2 из нержавеющей стали SUS316 предназначены для суровых промышленных условий. Они изготовлены из нержавеющей стали марки хирургического инструмента SUS316, обеспечивающей быстрое герметичное соединение и отсоединение каналов среды. Его конструкция сочетает в себе высокую коррозионную стойкость с простотой эксплуатации и подходит для систем контроля жидкости со строгими требованиями к чистоте и надежности.

Основные функции
Основание для защиты от коррозии медицинского класса
Основной материал корпуса — аустенитная нержавеющая сталь со сверхнизким содержанием углерода SUS316. Поверхностный слой, устойчивый к коррозии, усиливается за счет процесса пассивации, который значительно ингибирует хлорид-ионную коррозию и межкристаллитную коррозию, а также устойчив к кислотам, щелочным растворителям и средам с высоким содержанием солей.

Запирающий механизм одинарного действия
Встроенная самоблокирующаяся конструкция пряжки позволяет одним нажатием завершить двустороннюю герметизацию трубопровода без вспомогательных инструментов или операций вращения, что значительно сокращает время обслуживания оборудования и реорганизации трубопровода.

Полная гарантия динамического уплотнения
В многоступенчатом уплотнительном компоненте используются композитные полимерные материалы, а система компенсации эластомера может поглощать вибрацию трубопровода, а также термическое расширение и деформацию сжатия, поддерживая нулевую утечку в условиях экстремальных колебаний давления.

Экологичная конструкция канала потока
Канал потока полного диаметра не имеет структуры мертвого угла в сочетании с обработкой внутренней стенки электролитической полировкой для предотвращения удержания частиц и роста биопленки, что соответствует требованиям целостности жидкости для транспортировки сред высокой чистоты.

Модульная совместимая архитектура
Стандартизированный интерфейс поддерживает взаимозаменяемую адаптацию к основной промышленной трубопроводной арматуре, предоставляя несколько топологических вариантов, таких как прямой, прямоугольный и трехходовой, для быстрого расширения и реконструкции сложных систем трубопроводных сетей.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Нет предыдущей статьи
СЛЕДУЮЩАЯ：Фитинг из нержавеющей стали серии KQB2 одним нажатием
  • Подходит для труб.
    Материал трубки FEP, PFA, нейлон, мягкий нейлон (примечание 1), полиуретан, полиолефин.
    Внешний диаметр трубки Ø1/8", Ø5/32", Ø1/4", Ø5/16", Ø3/8", Ø1/2"

    Технические характеристики
    Используемая жидкость Воздух, вода, пар Примечание 2) Примечание 3)
    Диапазон давления Примечание 4) от -100 кПа до 1 МПа. Примечание 5)
    Испытательное давление давления 3,0 МПа
    Температура окружающей среды и температура жидкости Примечание 6) от -5 до 150°C (но не заморожено) Примечание 5)
    Используемая смазка Нет спецификации смазки
    Уплотнение резьбовых частей С герметиком

    Запасные части
    Имя Внешний диаметр трубы Модель Материал
    Прокладка 一 М-5Г3 СУС316
    Специальный ФКМ
    Гайка крепления панели Ø1/8", Ø5/32" KQG201-P01 СУС316
    Ø1/4" KQG207-P01
    Ø5/16" KQG209-P01
    Ø3/8" KQG211-P01
    Ø1/2" KQG213-P01

    Таблица адаптации вкладыша
    Внешний диаметр трубки Материал трубы Подходит для внутренней подкладки рукава
    ТХ/ТИХ
    (ФЭП)     		TL/TIL
    (ПФА)     		Модель Длина
    Ø5/32" TH0402 一 TJG-0402 18
    TH0425 一 TJG-0425 18
    一 TL0403 TJG-0403 18
    Ø1/4" TIHB07 ТИЛ07 TJG-0604 19
    ТИХА07 一 TJG-0746 19
    Ø5/16" TH0806 TL0806 TJG-0806 20.5
    Ø3/8" ТИХБ11 ТИЛ11 ТДЖГ-1065 23
    ТИХА11 一 ТДЖГ-1107 23
    Ø1/2" ТИХ13 ТИЛ13 ТДЖГ-1395 24
    ※Материал серии TJG — SUS316.

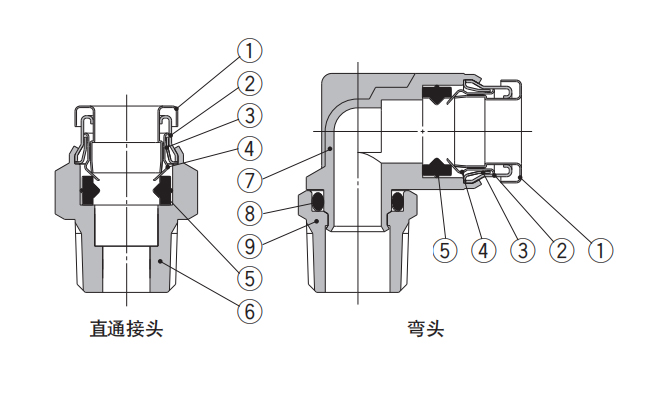

  • Компоненты
    Серийный номер Имя Материал
    1 Выпускная втулка СУС316
    2 Направляющая втулка 1 СУС316
    3 Направляющая втулка 2 СУС316
    4 цанга СУС316
    5 Уплотнительная деталь Специальное FKM (фтористое покрытие)
    6 Корпус прямого разъема СУС316
    7 Тело локтя СУС316
    8 уплотнительное кольцо Специальное FKM (фтористое покрытие)
    9 Пресс-разъем СУС316

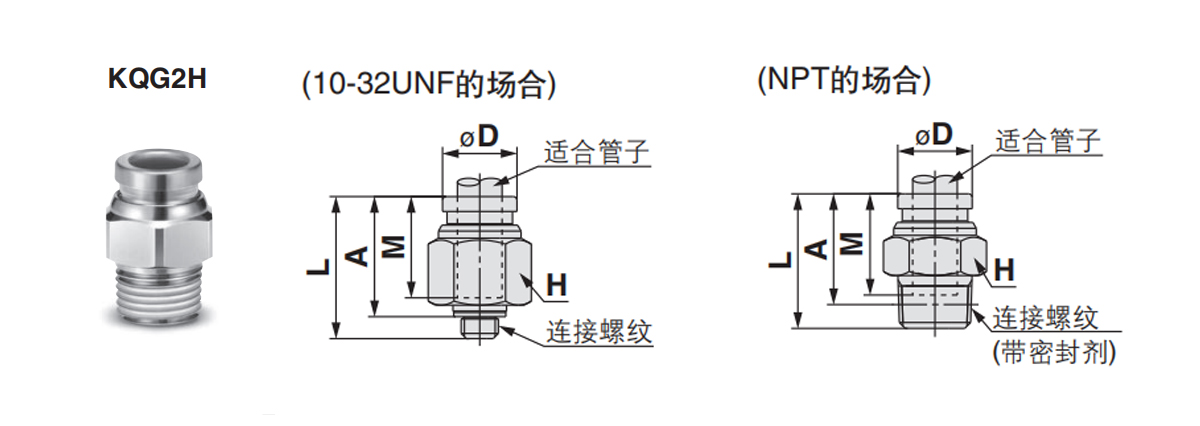

  • Прямой разъем: KQG2H
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Р, М     		Модель H
    (шестиугольные противоположные стороны)     		ØD Примечание 1) L А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0,8 KQG2Н23-M5 8 8 16.5 13.5 12 3 3.3
    1/8 KQG2H23-01S 10 15.4 12.3 3.4 5.7
    1/4 KQG2H23-02S 14 21 16.3 16.9
    Ø4 М5×0,8 KQG2H04-M5 10 8.7 17.1 14.1 12.6 4 5
    1/8 KQG2H04-01S 15.3 12.2 5.6 4.7
    1/4 KQG2H04-02S 14 20.9 16.2 15.8
    Ø6 М5×0,8 KQG2H06-M5 12 11.1 19.1 16.1 13.6 4 7.7
    1/8 KQG2H06-01S 18.1 15 13.1 7
    1/4 KQG2H06-02S 14 20.8 16.1 14.5
    3/8 KQG2H06-03S 17 23 17.9 27.3
    Ø8 1/8 KQG2H08-01S 14 13.4 24.5 21.4 16.1 26.1 12.8
    1/4 KQG2H08-02S 22.3 17.6 12.9
    3/8 KQG2H08-03S 17 23.7 18.6 24.7
    Ø10 1/8 KQG2H10-01S 17 16.4 25.5 22.4 17 26.1 18.9
    1/4 KQG2H10-02S 27.9 23.2 41.5 21.6
    3/8 KQG2H10-03S 23 17.9 20.6
    1/2 KQG2H10-04S 22 28.6 22.2 51.1
    Ø12 1/4 KQG2H12-02S 19 18.5 30.5 25.8 18.6 58.3 27.4
    3/8 KQG2H12-03S 24.7 19.6 20.5
    1/2 KQG2H12-04S 22 28.7 22.3 44.6
    Ø16 3/8 KQG2H16-03S 24 24.6 33.6 28.5 20.8 81 46
    1/2 KQG2H16-04S 29.5 23.1 113 37.4
    ※R Справочные размеры после ввинчивания резьбы.
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates values when using FEP tubes.
    Ø16 указывает значения только при использовании нейлоновых трубок.

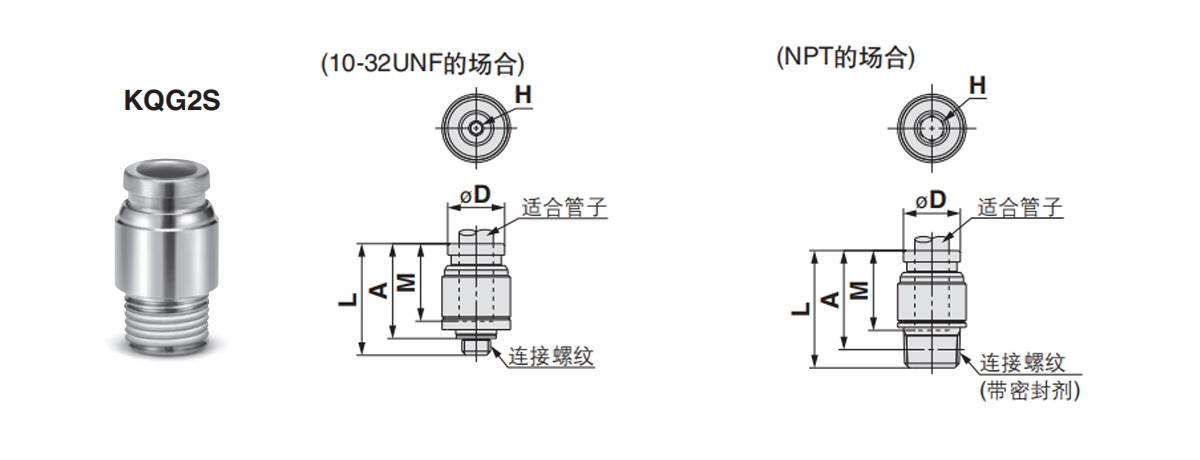

    Прямой шестиугольный соединитель: KQG2S
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Р, М     		Модель H
    (шестиугольные противоположные стороны)     		ØD Примечание 1) L А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0,8 ККГ2С23-М5 2 9 16.5 13.5 12 3 3.8
    Ø4 М5×0,8 KQG2S04-M5 2 9 17.1 14.1 12.6 4 3.7
    1/8 KQG2S04-01S 3 10 19.6 16.5 4.1 7.6
    Ø6 М5×0,8 KQG2S06-M5 2 12 19.6 16.6 13.6 4 7.4
    1/8 KQG2S06-01S 4 20.6 17.5 10 8.7
    1/4 KQG2S06-02S 14 15.9 10.7 14
    Ø8 1/8 KQG2S08-01S 5 14 24.7 21.6 16.1 17.2 12.3
    1/4 KQG2S08-02S 6 22.9 18.2 23.3 12.8
    3/8 KQG2S08-03S 17 23.1 18 22.8
    Ø10 1/8 КQG2S10-01S 5 17 25.6 22.5 17 17.2 17.7
    1/4 КQG2S10-02S 8 27.5 22.8 39 19.1
    3/8 КQG2S10-03S 24 18.9 20.9
    1/2 КQG2S10-04S 22 17.6 37.2
    Ø12 1/4 КQG2S12-02S 8 19 30.6 25.9 18.6 46 24.8
    3/8 КQG2S12-03S 10 24.9 19.8 60 19.3
    1/2 КQG2S12-04S 22 18.5 33.6
    Ø16 3/8 КQG2S16-03S 10 24.6 33.2 28.1 20.8 81 41.6
    1/2 КQG2S16-04S 12 29.4 23 113 38.4
    ※R Справочные размеры после ввинчивания резьбы.
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates values when using FEP tubes.
    Ø16 указывает значения только при использовании нейлоновых трубок.

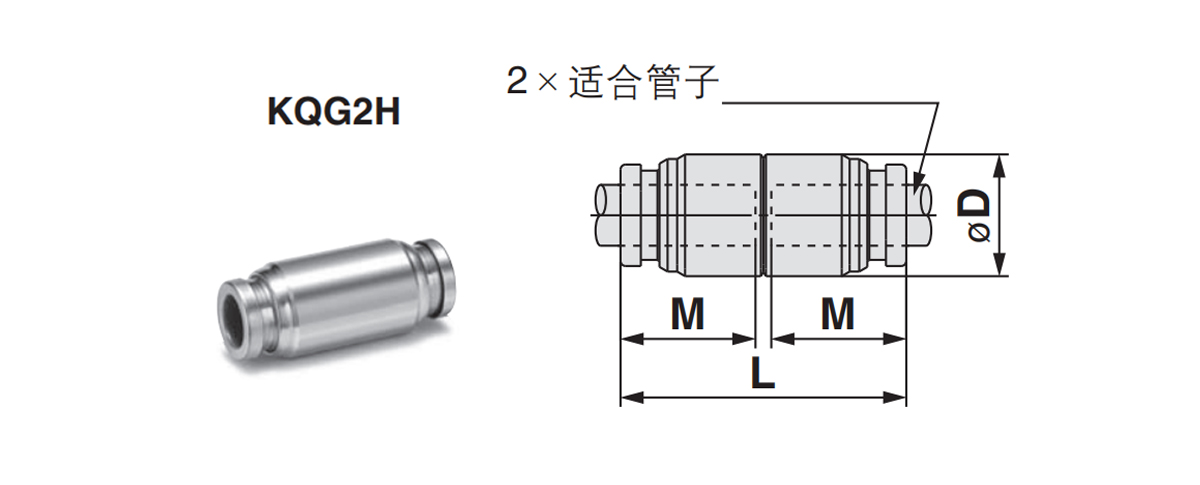

    Прямое подключение: KQG2H
    Подходит для труб.
    Внешний диаметр мм     		Модель ØD Примечание 1) L M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQG2H23-00 9 25 12 3.4 6.5
    Ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
    Ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
    Ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
    Ø10 KQG2H10-00 17 35 17 41.5 26
    Ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
    Ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7
    Примечание 1) ØD указывает максимальный диаметр.
    Примечание 2) Indicates the value when using FEP tubing.
    Ø16 указывает значение только при использовании нейлоновой трубки.

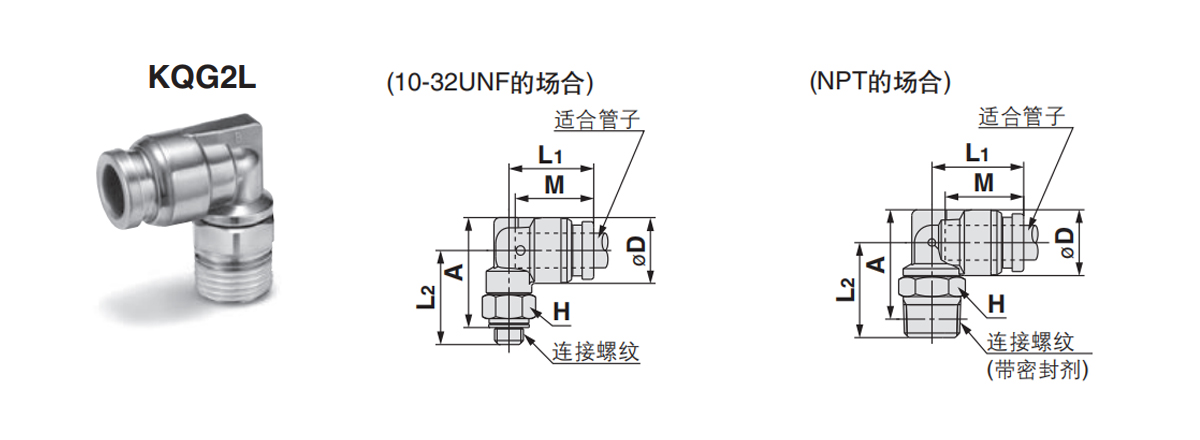

    Локоть: KQG2L
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Р, М     		Модель H
    (шестиугольные противоположные стороны)     		Примечание 1)
    ØD     		Л1 Л2 А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0,8 ККГ2Л23-М5 8 8.3 13.1 14.8 16 12 2.6 6.3
    1/8 KQG2Л23-01S 10 13.6 14.9 15.9 3 7.6
    1/4 KQG2Л23-02S 14 18.7 18.1 16
    Ø4 М5×0,8 KQG2L04-M5 8 9.1 13.7 15.2 16.8 12.6 3.5 6.9
    1/8 KQG2L04-01S 10 14.4 15.3 16.7 4.2 8.5
    1/4 KQG2L04-02S 14 19.1 18.9 16.8
    Ø6 М5×0,8 KQG2L06-M5 8 11.4 14.7 16.3 19 13.6 3.5 8.8
    1/8 KQG2L06-01S 10 15.9 16.4 11.4 10.1
    1/4 KQG2L06-02S 14 20.2 21.2 18.4
    3/8 KQG2L06-03S 17 21.6 22.2 29.9
    Ø8 1/8 KQG2L08-01S 12 13.7 18.6 18.3 22 16.1 21.6 14.6
    1/4 KQG2L08-02S 14 19.1 21.5 23.6 20.3
    3/8 KQG2L08-03S 17 22.9 24.6 31.6
    Ø10 1/8 КQG2Л10-01S 12 16.6 20 19.7 24.9 17 21.6 20.2
    1/4 KQG2Л10-02S 14 21 22.9 26.5 35.2 23.3
    3/8 КQG2Л10-03S 17 24.3 27.5 33.6
    1/2 КQG2Л10-04S 22 28.5 30.4 60.1
    Ø12 1/4 KQG2Л12-02S 14 18.7 22.6 24 28.6 18.6 50.2 27.1
    3/8 КQG2Л12-03S 17 23.6 25.3 29.5 33.7
    1/2 KQG2Л12-04S 22 29.5 32.4 58.7
    Ø16 3/8 КQG2L16-03S 19 24.6 26.3 28 34.5 20.8 71 46.3
    1/2 KQG2L16-04S 22 27.3 31.8 37 100 61.3
    ※R Справочные размеры после ввинчивания резьбы.
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates values when using FEP tubes.
    Ø16 указывает значения только при использовании нейлоновых трубок.

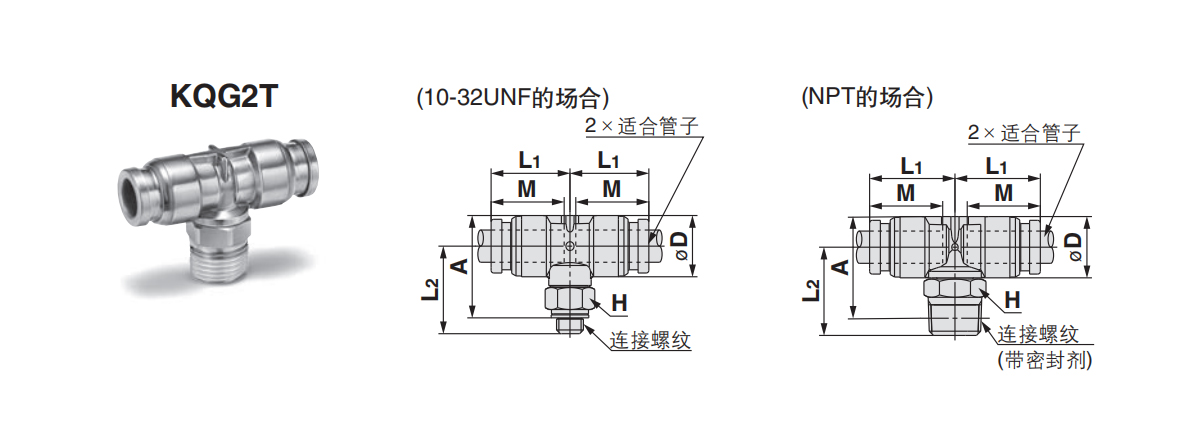

    Двухтрубный Т-образный соединитель: KQG2T
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Р, М     		Модель H
    (шестиугольные противоположные стороны)     		Примечание 1)
    ØD     		Л1 Л2 А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0,8 КQG2T23-М5 8 8.3 13.1 14.8 16 12 3.2 8.1
    1/8 КQG2T23-01С 10 13.6 14.9 15.9 3.4 9.4
    1/4 KQG2T23-02S 14 18.7 18.1 17.7
    Ø4 М5×0,8 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
    1/8 KQG2T04-01S 10 14.4 15.3 16.7 9 10.4
    1/4 KQG2T04-02S 14 19.1 18.9 18.8
    Ø6 М5×0,8 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
    1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
    1/4 KQG2T06-02S 14 20.2 21.2 21.8
    3/8 KQG2T06-03S 17 21.6 22.2 33.3
    Ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
    3/8 KQG2T08-03S 17 22.9 24.6 36.8
    Ø10 1/8 КQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
    1/4 КQG2T10-02S 14 21 22.9 26.5 31.1
    3/8 КQG2T10-03S 17 24.3 27.5 41.4
    1/2 КQG2T10-04S 22 28.5 30.4 68
    Ø12 1/4 КQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
    3/8 КQG2T12-03S 17 23.6 25.3 29.5 39.3
    1/2 КQG2T12-04S 22 29.5 32.4 68.8
    Ø16 3/8 КQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
    1/2 КQG2T16-04S 22 27.3 31.8 37 100 77.6
    ※R Справочные размеры после ввинчивания резьбы.
    Примечание 1)Ø D indicates the maximum diameter.
    Примечание 2) Indicates values when using FEP tubes.
    Ø16 указывает значения только при использовании нейлоновых трубок.

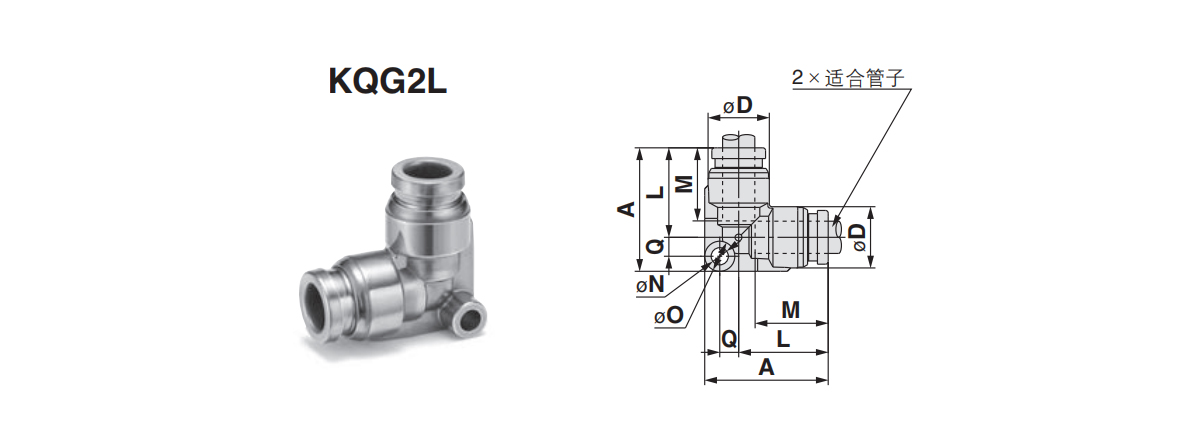

    Гнутая труба: KQG2L
    Подходит для труб.
    Внешний диаметр мм     		Модель Примечание 1)
    ØD     		L A Q M ØN ØО Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQG2Л23-00 8.3 13.6 19.3 2.9 12 3.2 5.6 3 6.3
    Ø4 KQG2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQG2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQG2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 20.2
    Ø10 KQG2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQG2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQG2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    Примечание 1)Ø D indicates the maximum diameter.
    Примечание 2) Indicates the value when using FEP tubing.
    Ø16 указывает значение только при использовании нейлоновой трубки.

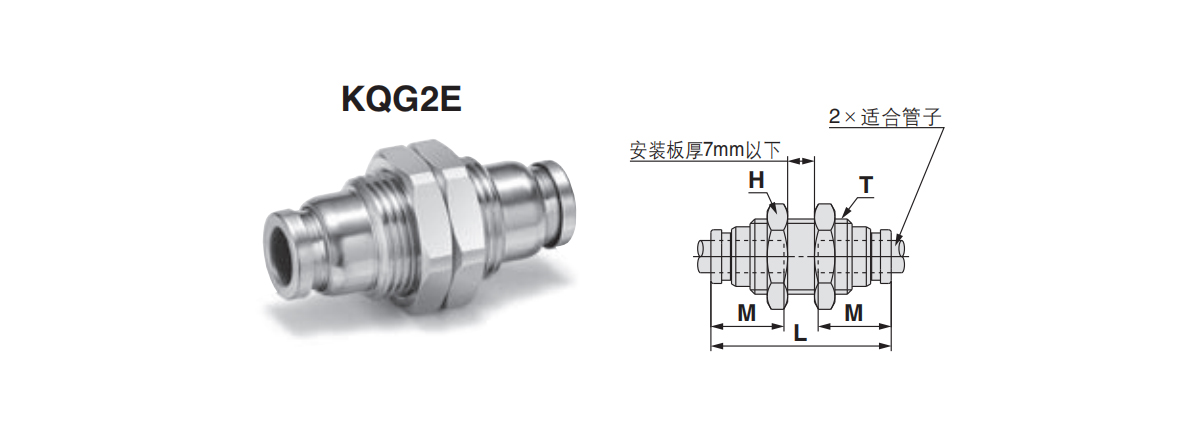

    Прямой разъем для монтажа на панели: KQG2E
    Подходит для труб.
    Внешний диаметр мм     		Модель T
    (М)     		H
    (шестиугольные противоположные стороны)     		L Монтажное отверстие M Примечание)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQG2E23-00 М10×1 12 32.2 11 12 3.4 14
    Ø4 KQG2E04-00 М10×1 12 32.4 11 12.6 5.6 14
    Ø6 KQG2E06-00 М14×1 17 33.6 15 13.6 13.1 25.8
    Ø8 KQG2E08-00 М15×1 19 36.4 16 16.1 26.1 30.4
    Ø10 KQG2E10-00 М18×1 21 37.2 19 17 41.5 40.3
    Ø12 KQG2E12-00 М20×1 24 39.2 21 18.6 58.3 49.9
    Ø16 KQG2E16-00 М27×1 30 42.6 28 20.8 113 87.3
    Примечание 1)Ø D indicates the maximum diameter.
    Ø16 указывает значение только при использовании нейлоновых трубок.

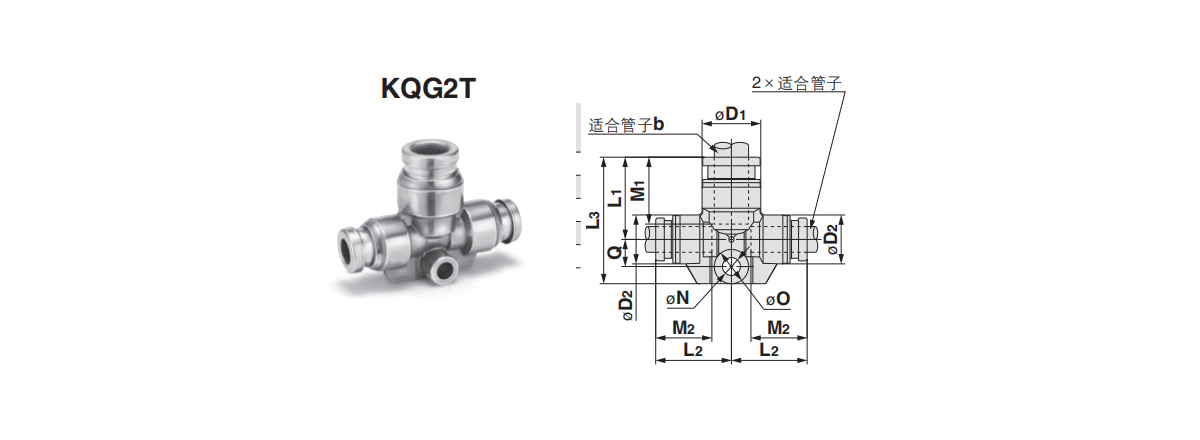

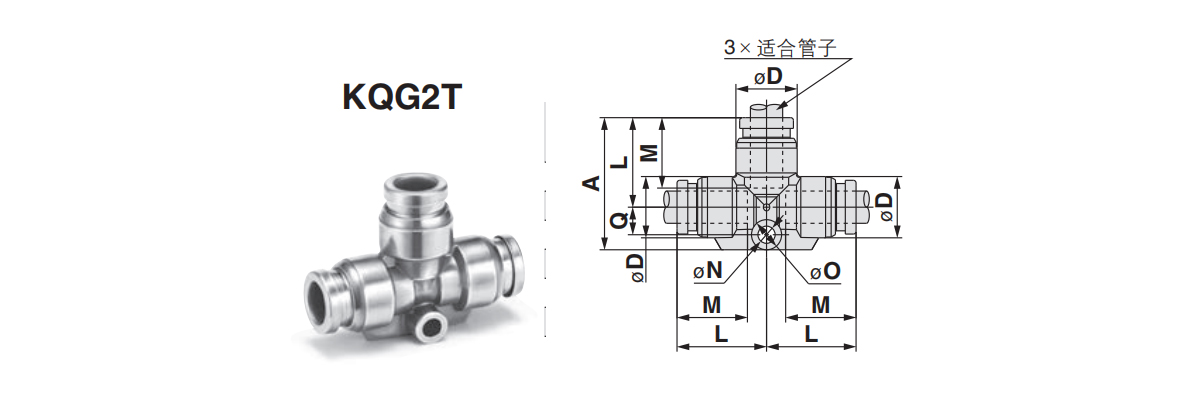

    Т-образный фитинг: KQG2T
    Подходит для труб.
    Внешний диаметр мм     		Модель Примечание 1)
    ØD     		L A Q M ВКЛ оо Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
    Ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
    Ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
    Ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates the value when using FEP tubing.
    Ø16 указывает значение только при использовании нейлоновой трубки.

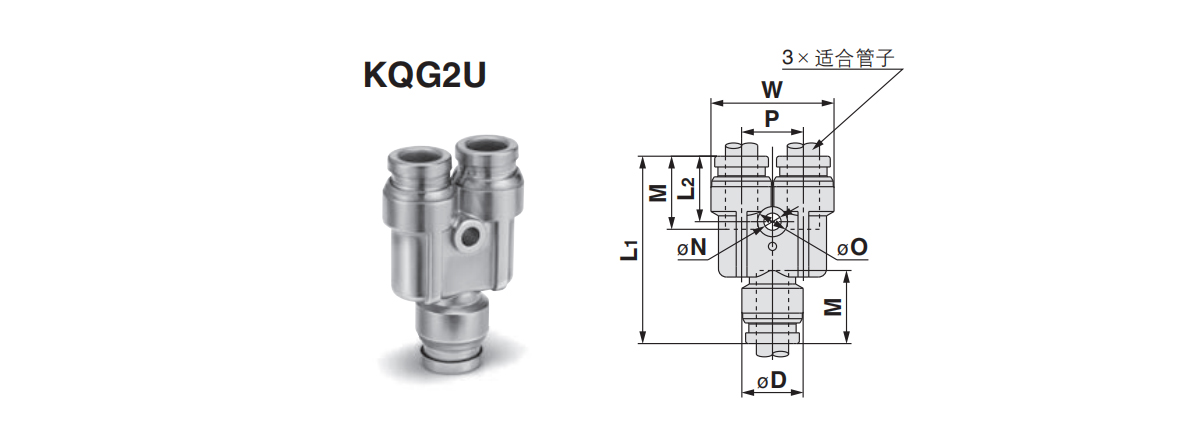

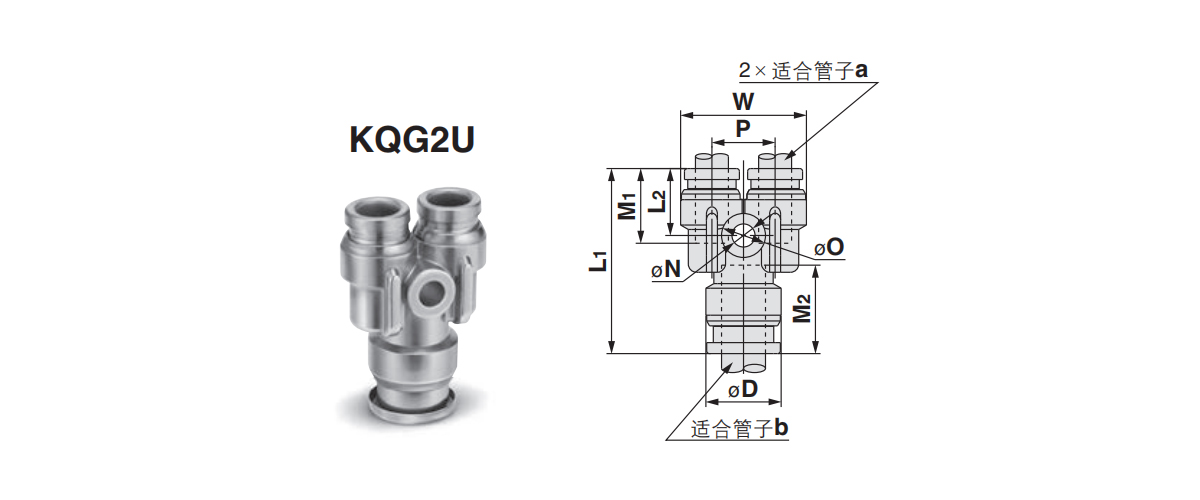

    Y-образный фитинг: KQG2U
    Подходит для труб.
    Внешний диаметр мм     		Модель Примечание 1)
    ØD     		W Л1 Л2 P M ØN ØО Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 KQG2U23-00 8.3 16.4 29 11 8.1 12 3.2 5.6 3.4 9.2
    Ø4 KQG2U04-00 9.1 18.2 30.4 11.3 9.1 12.6 3.2 5.6 4.2 11.1
    Ø6 KQG2U06-00 11.4 22.9 34.9 12.2 11.5 13.6 3.2 5.6 13.4 18.8
    Ø8 KQG2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQG2U10-00 16.6 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQG2U12-00 18.7 38.5 48.4 15.8 19.8 18.6 4.2 8 57.4 62.1
    Ø16 KQG2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates values when using FEP tubing.
    Ø16 указывает значения только при использовании нейлоновой трубки.

    Т-образное соединение различного диаметра: KQG2T
    Подходит для трубок.
    外 径 м м     		Модель Примечание 1)
    ØD1     		Примечание 1)
    ØD2     		Л1 Л2 Л3 Q М1 М2 ØN ØО Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQG2T23-04 9.1 8.3 14.2 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQG2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 12.6 3.2 5.6 7.1 11.5
    Ø6 Ø8 KQG2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQG2T08-10 16.6 13.7 21 21.2 32.1 7.1 17 16.1 4.2 8 36 29.8
    Ø10 Ø12 KQG2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQG2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    Примечание 1) Ø D1 and Ø D2 indicate the maximum diameter.
    Примечание 2) Indicates the value when using FEP pipes.

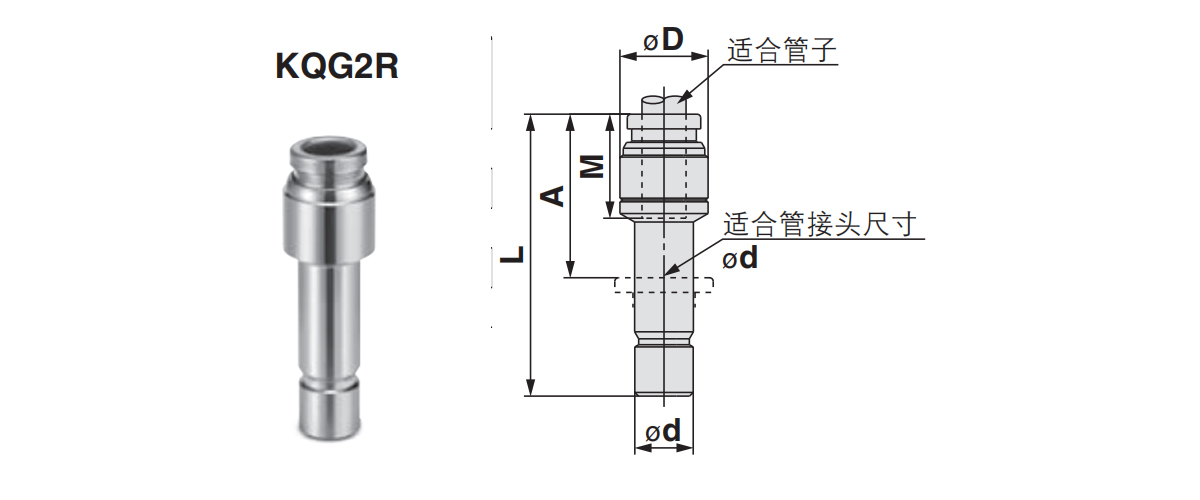

    Переходной фитинг: KQG2R
    Подходит для труб.
    Внешний диаметр мм     		Подходит для соединений труб. Модель ØD Примечание 1) L A M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQG2R23-04 9 32.9 20.3 12 3.4 4.7
    Ø4 Ø6 KQG2R04-06 9 34.4 20.8 12.6 5.6    6.7
    Ø6 Ø8 KQG2R06-08 12 38.4 22.3 13.6 13.1 12.1
    Ø8 Ø10 KQG2R08 10     14 41.9 24.9 16.1 26,1  18,3
    Ø10 Ø12 KQG2R10-12 17 44.8 26.2 17 41.5 26.5
    Ø12 Ø16 KQG2R12-16 19 42.9 22.1 18.6 58.3 35.4
    Примечание 1) ØD указывает максимальный диаметр.
    Примечание 2) Indicates the value when using FEP tubing.

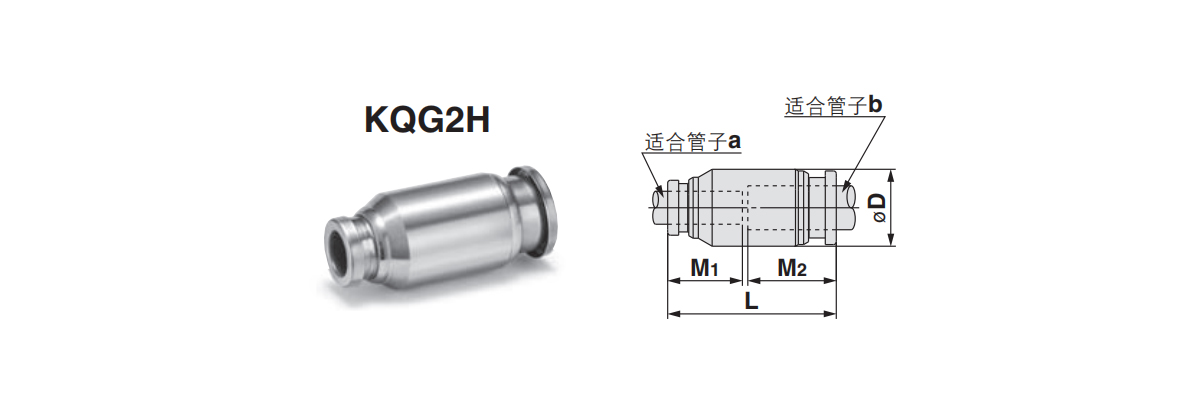

    Переходник прямой трубы: KQG2H
    Подходит для труб.
    Внешний диаметр мм     		Модель ØD Примечание1) L М1 М2 Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQG2H23-04 9 25.6 12 12.6 3.4 6.5
    Ø4 Ø6 KQG2H04-06 12 27.2 12.6 13.6 5.6 11.6
    Ø6 Ø8 KQG2H06-08 14 30.7 13.6 16.1 13.1 16.3
    Ø8 Ø10 KQG2H08-10 17 34.1 16.1 17 26.1 26
    Ø10 Ø12 KQG2H10-12 19 36.6 17 18.6 41.5 33.3
    Ø12 Ø16 KQG2H12-16 24.6 40.4 18.6 20.8 58.3 54.7
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates the value when using FEP tubing.

    Y-образное соединение труб разного диаметра: KQG2U
    Подходит для труб.
    Внешний диаметр мм     		Модель Примечание1)
    ØD     		Л1 Л2 P W М1 М2 ØN ØО Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    a b
    Ø3,2 Ø4 KQG2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQG2U04-06 11.4 29.3 11.2 9.1 18.2 12.6 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQG2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 16.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQG2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 31.6
    Ø10 Ø12 KQG2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQG2U12-16 24.6 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 67.6
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates the value when using FEP tubing.

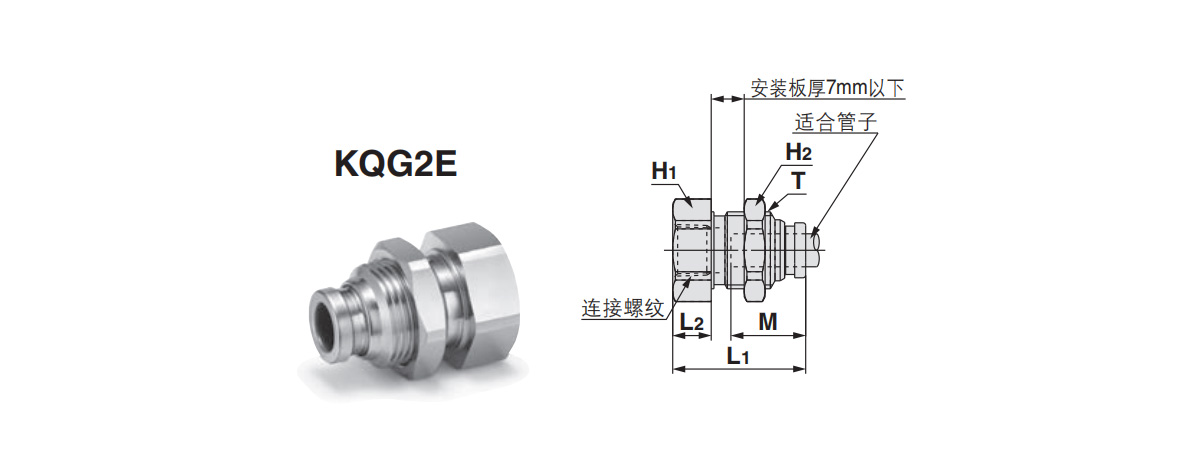

    Прямой соединитель с внутренней резьбой для монтажа на панели: KQG2E
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Rc     		Модель T
    (М)     		противоположные стороны шестиугольника Л1 Л2 монтажное отверстие M Примечание)
    Эффективная площадь поперечного сечения мм²     		Качество г
    H1 H2
    Ø3,2 1/4 KQG2E23-02 М10×1 17 12 31 14.8 11 12 3.4 26.1
    Ø4 1/8 KQG2E04-01 М10×1 14 12 25.8 9.7 11 12.6 5.6 16
    1/4 KQG2E04-02 17 30.9 14.8 25.6
    Ø6 1/8 KQG2E06-01 М14×1 17 17 24.2 7 15 13.6 13.1 24.4
    1/4 KQG2E06-02 30.9 13.7 30.9
    3/8 KQG2E06-03 19 32.1 14.9 32
    Ø8 1/8 KQG2E08-01 М15×1 17 19 26.3 8.1 16 16.1 26.1 28
    1/4 KQG2E08-02 31.3 13.1 31.2
    3/8 KQG2E08-03 19 32.8 14.6 32.7
    Ø10 1/4 KQG2E10-02 М18×1 19 21 31.6 13 19 17 41.5 42.8
    3/8 KQG2E10-03 33 14.4 37.5
    Ø12 3/8 KQG2E12-03 М20×1 21 24 34 14.4 21 18.6 58.3 50.3
    1/2 KQG2E12-04 24 39.3 19.7 60.7
    Ø16 3/8 KQG2E16-03 М27×1 29 30 35.3 13.3 28 20.8 96 107.8
    1/2 KQG2E16-04 40.6 18.6 113 114.6
    Примечание. Значения указаны для трубок из FEP.
    Ø16 указывает значения только для нейлоновой трубки.

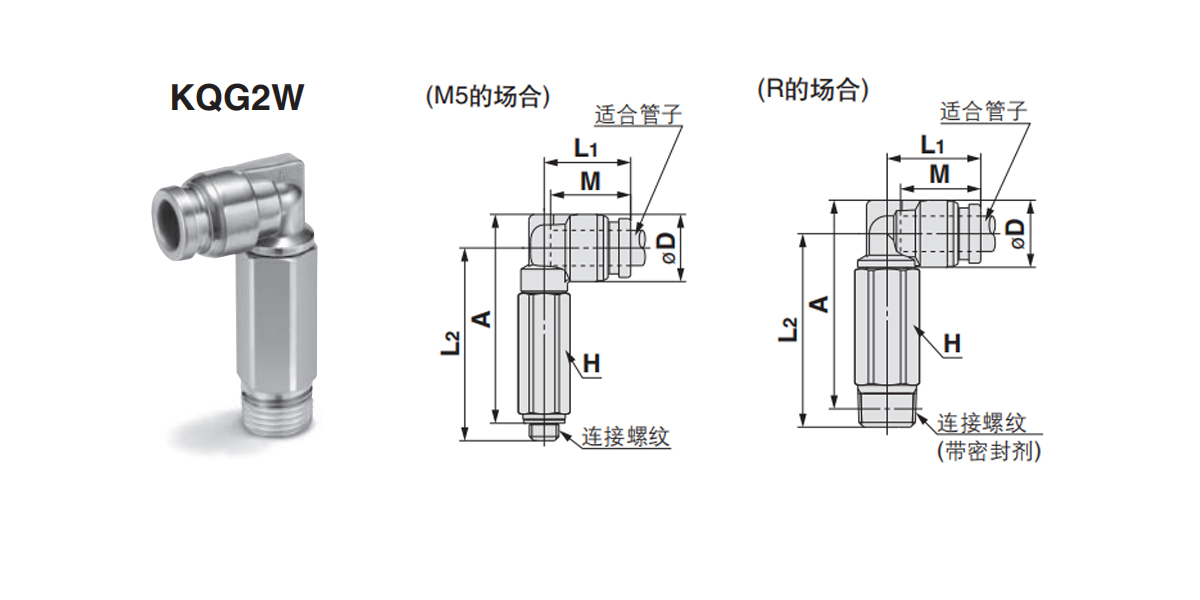

    Удлиненное колено: KQG2W
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Р,М     		Модель H
    (шестиугольные противоположные стороны)     		Примечание1)
    ØD     		Л1 Л2 А※ M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 М5×0,8 KQG2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13
    1/8 KQG2W23-01S 10 13.6 31.3 32.3 14.7
    1/4 KQG2W23-02S 14 35.1 34.5 33.1
    Ø4 М5×0,8 KQG2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 13.6
    1/8 KQG2W04-01S 10 14.4 31.7 33.1 4 15.6
    1/4 KQG2W04-02S 14 35.5 35.3 33.9
    Ø6 М5×0,8 KQG2W06-M5 8 11.4 14.7 32.7 35.4 13.6 3 15.5
    1/8 KQG2W06-01S 10 15.9 32.8 10.9 17.2
    1/4 KQG2W06-02S 14 36.6 37.6 35.5
    3/8 KQG2W06-03S 17 38 38.6 57.4
    Ø8 1/8 KQG2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28
    1/4 KQG2W08-02S 14 19.1 40.2 42.3 37.7
    3/8 KQG2W08-03S 17 41.6 43.3 60.9
    Ø10 1/4 KQG2W10-02S 14 16.6 21 46.6 50.2 17 33.5 40.7
    3/8 KQG2W10-03S 17 45.9 49.1 61.9
    1/2 KQG2W10-04S 22 50.1 52 117.3
    Ø12 1/4 KQG2W12-02S 14 18.7 22.6 47.7 52.3 18.6 47.7 44.6
    3/8 KQG2W12-03S 17 23.6 49 53.2 56.3
    1/2 KQG2W12-04S 22 53.2 56.1 112.9
    Ø16 3/8 KQG2W16-03S 19 24.6 26.3 57.6 64.1 20.8 71 86.6
    1/2 KQG2W16-04S 22 27.3 61.4 66.6 100 111.8
    ※R Справочные размеры после ввинчивания резьбы.
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates values when using FEP tubes.
    Ø16 указывает значения только при использовании нейлоновых трубок.

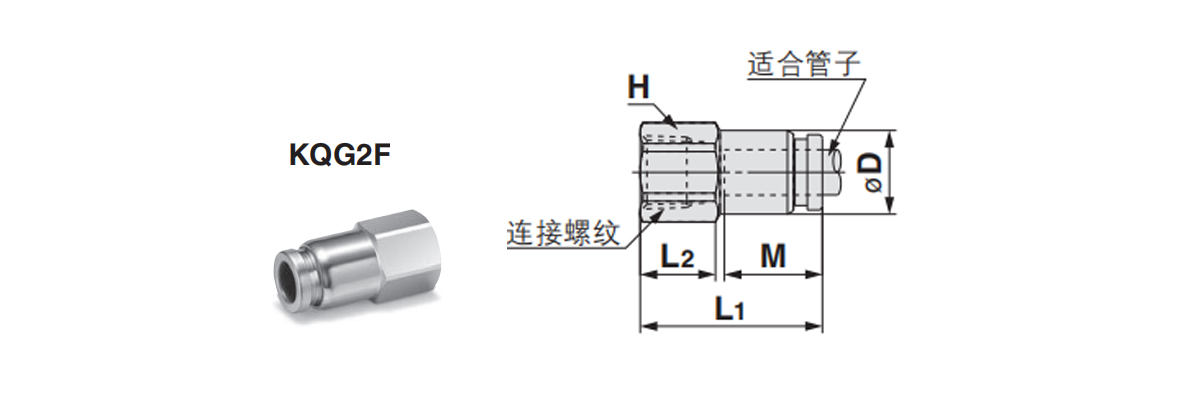

    Прямой соединитель с внутренней резьбой: KQG2F
    Подходит для труб.
    Внешний диаметр мм     		Соединительная резьба
    Rc     		Модель H
    (шестиугольные противоположные стороны)     		ØD Примечание1) Л1 Л2 M Примечание 2)
    Эффективная площадь поперечного сечения мм²     		Качество г
    Ø3,2 1/8 KQG2F23-01 12 8 23.3 9.8 12 3.4 8.9
    Ø4 1/8 KQG2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.2
    1/4 KQG2F04-02 17 28.7 13.2 21.6
    Ø6 1/8 KQG2F06-01 12 11.1 24.2 10 13.6 13.1 10.5
    1/4 KQG2F06-02 17 29.2 13.4 23.1
    3/8 KQG2F06-03 19 30.6 14.2 24.5
    Ø8 1/8 KQG2F08-01 14 13.4 26.3 9.6 16.1 26.1 16.3
    1/4 KQG2F08-02 17 31.3 13.7 25.5
    3/8 KQG2F08-03 19 32.7 14.4 27
    Ø10 1/4 KQG2F10-02 17 16.4 31.6 13.9 17 41.5 28.8
    3/8 KQG2F10-03 19 33 14.7 30.4
    Ø12 1/4 KQG2F12-02 19 18.5 32.6 13.3 18.6 58.3 37.5
    3/8 KQG2F12-03 34 14.7 32.3
    1/2 KQG2F12-04 24 39.3 18.4 50.2
    Ø 16 3/8 KQG2F16-03 24 24.6 35.3 13.5 20.8 81 59.7
    1/2 KQG2F16-04 40.6 18.8 113 57
    Примечание 1) Ø D указывает максимальный диаметр.
    Примечание 2) Indicates values when using FEP tubing.
    Ø16 указывает значения только при использовании нейлоновой трубки.

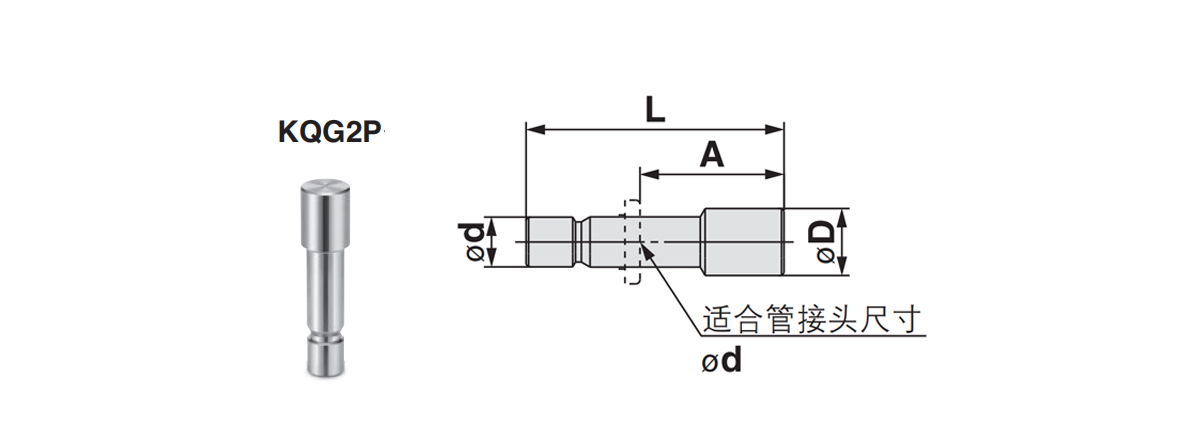

    Вилка: KQG2P
    Подходит для соединений труб.
    Размеры од     		Модель ØD L A Качество г
    Ø3,2 KQG2P-23 5 28.9 16.9 2.7
    Ø4 KQG2P-04 6 29.6 17 4.1
    Ø6 KQG2P-06 8 30.8 17.2 8.5
    Ø8 KQG2P-08 10 33.7 17.6 15.5
    Ø10 KQG2P-10 12 34.6 17.6 24.1
    Ø12 KQG2P-12 14 36.5 17.9 35.8
    Ø16 KQG2P-16 18 38.6 17.8 65.5

Похожие товары

Блог и новости

Наши последние новости и
Блог

Смотреть больше

Подлинное надежное качество естественно выделяется.

Выбор исходит из доверия, а сотрудничество — из честности.

  • В: Как скоро мы сможем получить ответ после отправки вам запроса?

    Мы ответим вам в течение 24 часов после получения запроса в рабочие дни.

  • В: Вы прямой производитель или торговая компания?

    Мы являемся производителем и имеем собственный отдел международных продаж. Таким образом, мы можем производить и продавать все сами.

  • В: Можете ли вы изготовить продукцию по индивидуальному заказу?

    Да, мы можем разрабатывать и производить продукцию по чертежам или образцам, предоставленным клиентами.

  • В: Как ваша компания гарантирует качество продукции?

    Прежде всего, мы будем проводить проверку после каждого процесса. Для готовой продукции мы проведем 100% проверку в соответствии с требованиями клиентов и международным стандартом.

  • В: Куда в основном экспортируется ваша продукция?

    Наша продукция в основном экспортируется в Германию, США, Данию и более десятка стран Европы и Северной Америки
