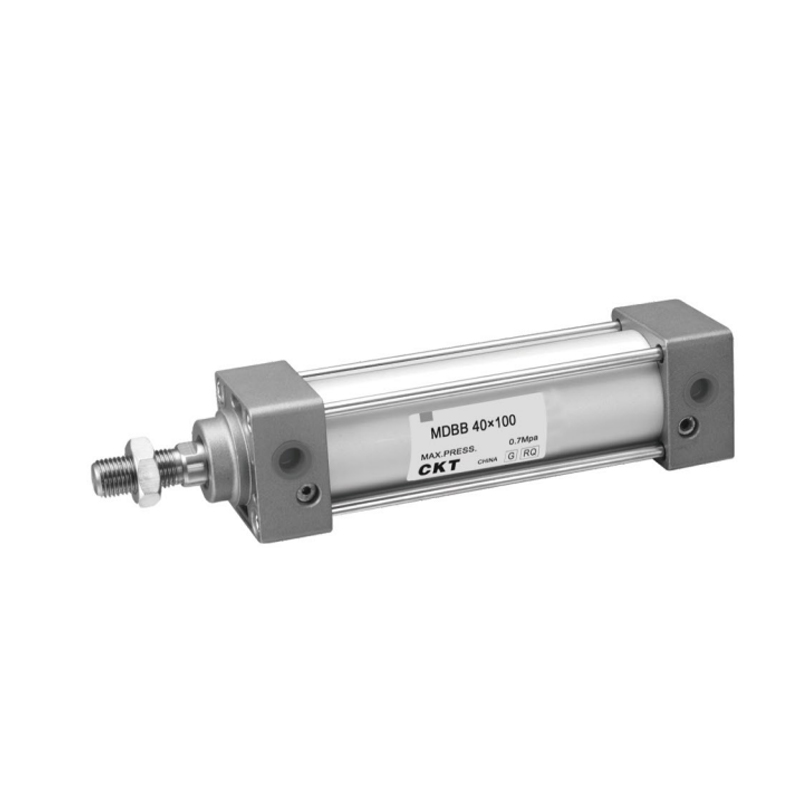

Стандартный цилиндр серии MBB
  • Стандартный цилиндр серии MBB
Стандартный цилиндр

Стандартный цилиндр серии MBB

1. Уплотнение поршня имеет двунаправленную уплотнительную конструкцию специальной формы, компактный размер и функцию хранения масла;
2. Это цилиндр с рулевой тягой, передняя и задняя крышки соединены с корпусом алюминиевого трубчатого цилиндра с помощью стоек, что обеспечивает хорошую надежность;
3. По сравнению со стандартными цилиндрами ISO15552, длина цилиндров серии MBB с тем же диаметром цилиндра меньше;
4. Регулировка буфера цилиндра стабильна;
5. На выбор клиентов доступны баллоны и аксессуары для установки баллонов различных спецификаций;
6. Выбор термостойких уплотнительных материалов может обеспечить нормальную работу цилиндра в условиях 150 ℃.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Стандартный цилиндр серии SU (без рулевой тяги)
СЛЕДУЮЩАЯ：Серия SC (тип рулевой тяги) Стандартный цилиндр
  • Размер отверстия (мм) 32 40 50 63 80 100 125
    Действие Двойное действие
    жидкость Воздух (фильтруется фильтрующим элементом 40 мкм)
    Исправлено

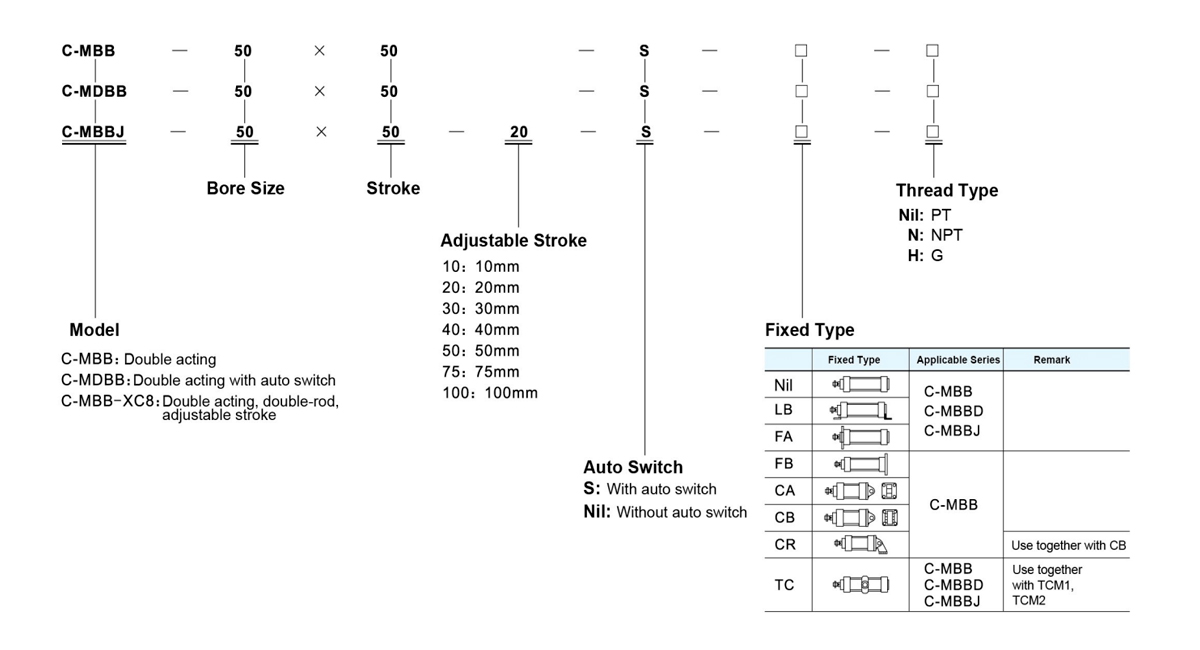

    Тип     		Серия C-MBB Базовый тип FA FB CA CB CR LB TC TCM1 TCM2
    Серия C-MBBD, C-MBBJ Базовый тип FA LB TC TCM1 TCM2
    Диапазон рабочего давления 0,1–1,0 МПа (14–145 фунтов на квадратный дюйм)
    Испытательное давление 1,5 МПа (215 фунтов на квадратный дюйм)
    Рабочая температура (℃) -20~80℃
    Диапазон рабочих скоростей (мм/с) 30~800 30~500
    Допуск на длину хода 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Подушка Регулируемая подушка
    Подушка Stroke (mm) 24 32 37.5 40
    *Размер порта ПТ1/8 ПТ1/4 ПТ3/8 ПТ1/2
    *Для соединения доступны типы резьбы NPT и G.

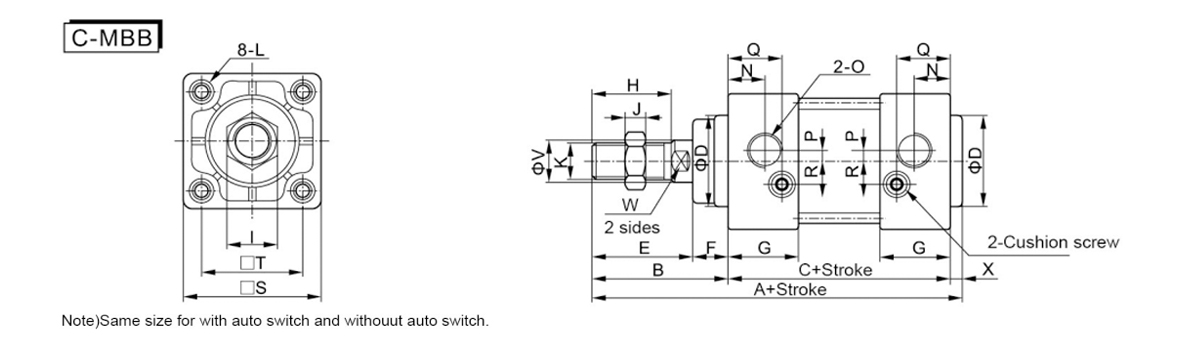

  • Символ/
    Размер отверстия     		A B C D E F G H I J K L N O P Q R S T V W X
    32 135 47 84 30 34 13 27 22 17 6 М10×1,25 М6 13 ПТ1/8 4 20.5 6.5 46 32.5 12 10 4
    40 139 51 84 35 38 13 27 30 19 8 М14×1,5 М6 14 ПТ1/4 4 20.5 9 52 38 16 14 4
    50 156 58 94 40 44 14 31.5 35 27 11 М18×1,5 М8 15.5 ПТ1/4 5 23 10.5 65 46.5 20 18 4
    63 156 58 94 45 44 14 30.5 35 27 11 М18×1,5 М8 16.5 ПТ3/8 9 23 12 75 56.5 20 18 4
    80 190 72 114 45 52 20 38 40 32 13 М22×1,5 М10 19 ПТ3/8 11.5 26.5 14 95 72 25 22 4
    100 190 72 114 55 52 20 38 40 36 13 М26×1,5 М10 19 ПТ1/2 17 28.5 15 114 89 30 26 4
    125 223 97 120 60 70 27 38 54 41 13.5 М27×2 М12 19 ПТ1/2 17 29 15 137 110 32 27 60

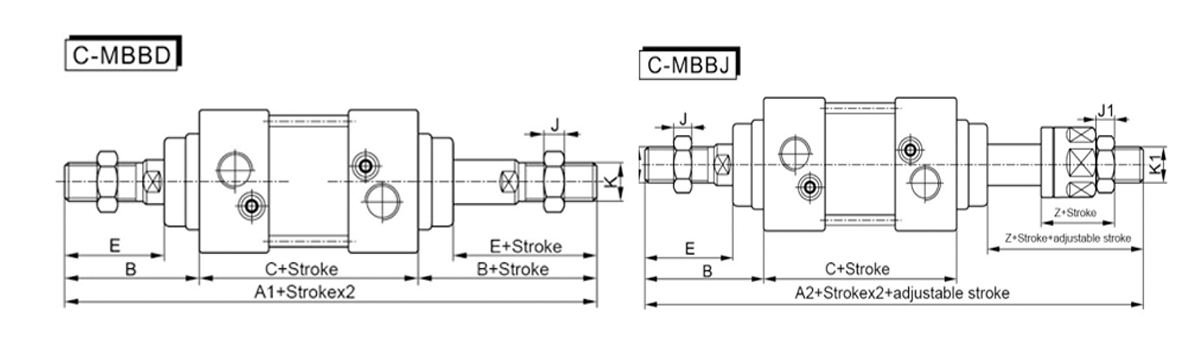

    Символ /
    Размер отверстия     		А1 А2 B C E J J1 Z K К1
    32 178 171 47 84 34 6 6 27 М10×1,25 М10×1,25
    40 186 176 51 84 38 8 7 28 М14×1,5 М12×1.25
    50 210 195 58 94 44 11 8 29 М18×1,5 М16×1,5
    63 210 195 58 94 44 11 8 29 М18×1,5 М16×1,5
    80 258 241.5 72 114 52 13 10 35.5 М22×1,5 М20×1,5
    100 258 248.5 72 114 52 13 13.5 42.5 М26×1,5 М27×2
    125 314 286.5 97 120 70 13.5 13.5 42.5 М27×2 М27×2
    Примечание) 1. Тот же размер для автоматического переключения и без автоматического переключения.
    2. Не представленная модель имеет тот же размер, что и базовый тип C-MББ.

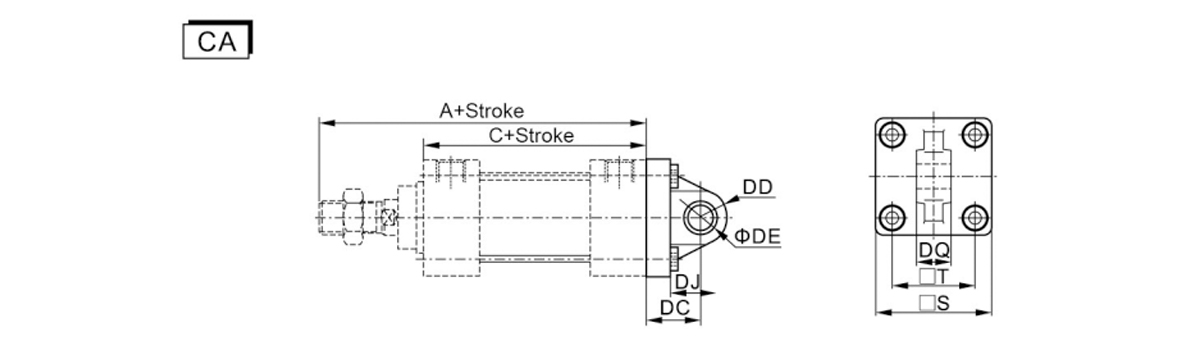

    Символ/
    Размер отверстия     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    S 46 52 65 75 95 114 136
    T 32.5 38 46.5 56.5 72 89 110
    округ Колумбия 23 23 30 30 42 42 50
    ДД 10.5 11 15 15 23 23 28
    DE 10 10 14 14 22 22 25
    диджей 13 13 17 17 27 27 28
    ДК 13.8 13.8 19.8 19.8 29.8 29.8 31.8

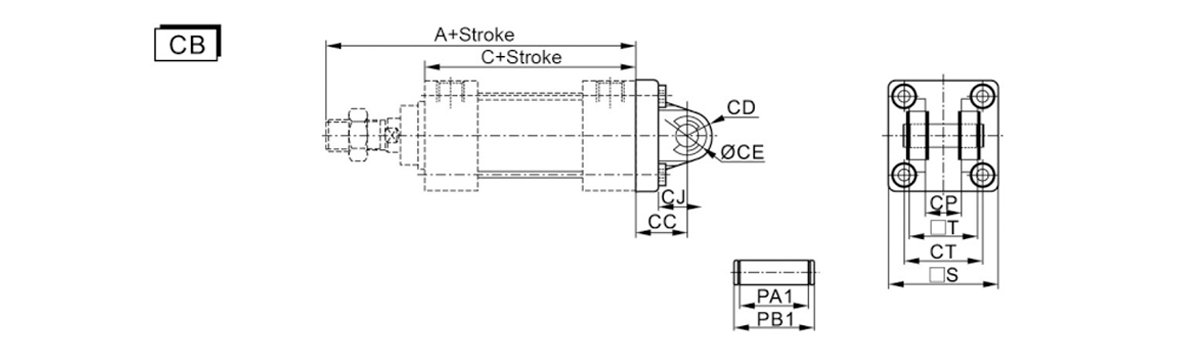

    Символ /
    Размер отверстия     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    СС 23 23 30 30 42 42 50
    компакт-диск 10.5 11 15 15 23 23 28
    CE 10 10 14 14 22 22 25
    СиДжей 14 14 18 18 27 27 32
    КП 14.2 14.2 20.2 20.2 30.2 30.2 32.2
    Коннектикут 32.5 38 46.5 56.5 72 89 110
    ПА1 28.8 28.8 40.8 40.8 60.8 60.8 64.8
    ПБ1 34.6 34.6 47 47 69.2 69.2 73.2
    S 46 52 65 75 95 114 136
    T 28 28 40 40 60 60 64

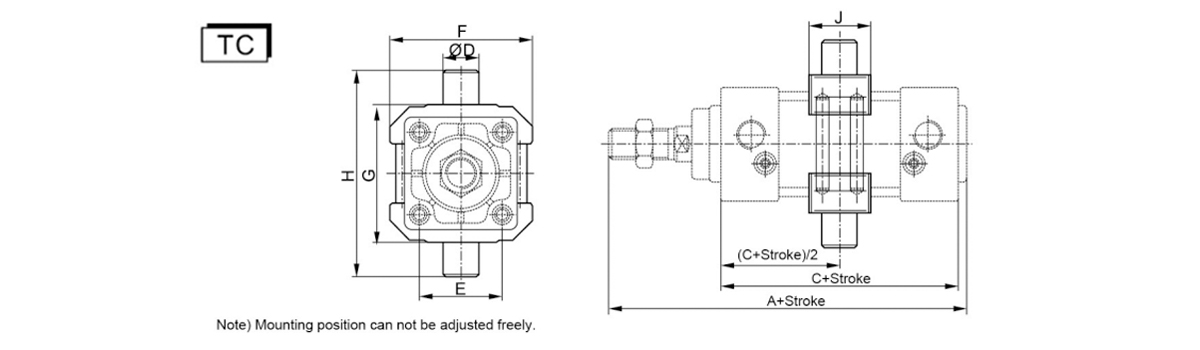

    Символ /
    Размер отверстия     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    C 84 84 94 94 114 114 120
    D 12 16 16 20 20 25 25
    E 32.5 38 46.5 56.5 72 89 110
    F 52 65 75 90 112 135 170
    G 50 63 75 90 110 132 160
    H 74 95 107 130 150 182 210
    J 22 28 28 30 32 38 40

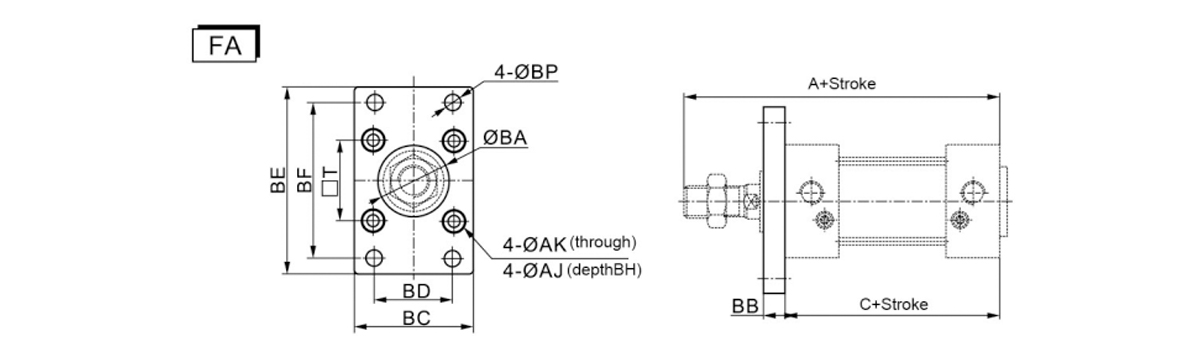

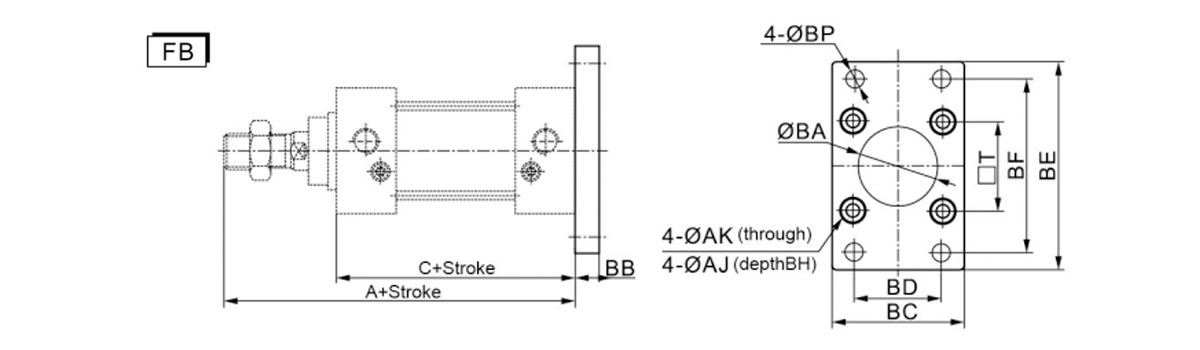

    Символ/
    Размер отверстия     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    C 84 84 94 94 114 114 120
    Эй Джей 11 11 14 14 17 17 19
    АК 6.5 6.5 9 9 11 11 13
    бакалавр 30.5 35.5 40.5 45.5 45.5 55.5 60.5
    BB 10 10 12 12 16 16 20
    до нашей эры 47 53 65 75 95 115 138
    БД 32 36 45 50 63 75 102
    БЫТЬ 80 90 108 118 150 176 216
    лучший друг 64 72 90 100 126 150 180
    ЧД 6.5 6.5 8.5 8.5 10.5 10.5 12.5
    БП 7 9 9 9 12.5 14.5 14
    T 32.5 38 46.5 56.5 72 89 110

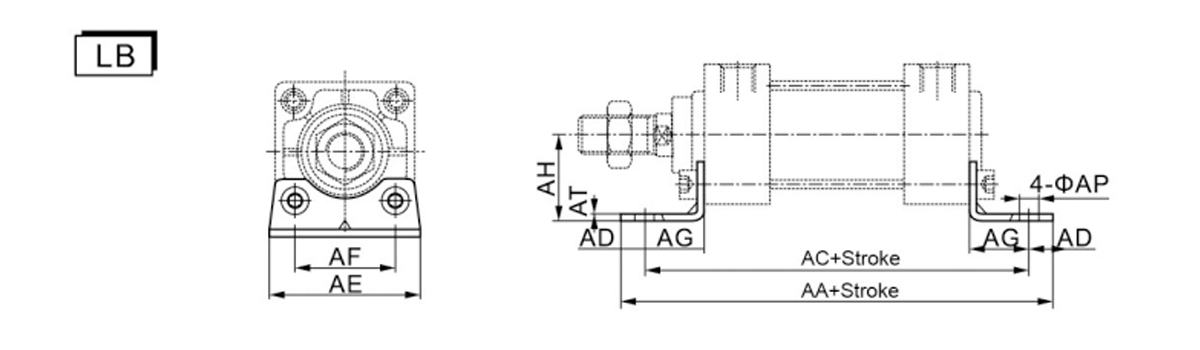

    Символ/
    Размер отверстия     		32 40 50 63 80 100 125
    АА 146 154 170 176 202 210 250
    переменного тока 128 132 148 148 174 178 210
    нашей эры 9 11 11 14 14 16 20
    АЕ 50 55 70 80 100 120 136
    АФ 32 38 46 56 72 89 90
    АГ 22 24 27 27 30 32 45
    АХ 30 33 40 45 55 65 81
    АП 7 9 9 12 12 14 14
    АТ 3 3 3 4 5 5 8

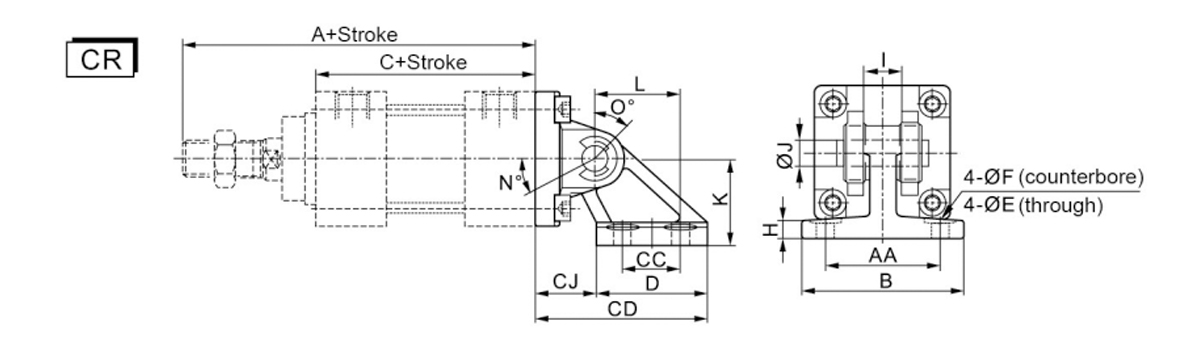

    Символ /
    Размер отверстия     		32 40 50 63 80 100 125
    A 131 135 152 152 186 186 217
    АА 44 44 60 60 86 86 110
    B 62 62 81 81 111 111 136
    C 84 84 94 94 114 114 120
    СС 22 22 30 30 45 45 60
    компакт-диск 65 65 84.5 84.5 120 120 143
    СиДжей 23 23 31.5 31.5 47 47 53
    D 42 42 53 53 73 73 90
    E 6.6 6.6 9 9 11 11 13.5
    F 12 12 15 15 18 18 20
    H 7 7 8 8 10 10 14
    I 13.8 13.8 19.8 19.8 29.8 29.8 31.8
    J 10 10 14 14 22 22 25
    K 33 33 45 45 65 65 75
    L 32 32 43 43 64 64 78
    N 25 25 40 40 30 30 30
    O 45 45 60 60 55 55 50
    НЕТ 90° 160 160 190 190 175 175 170

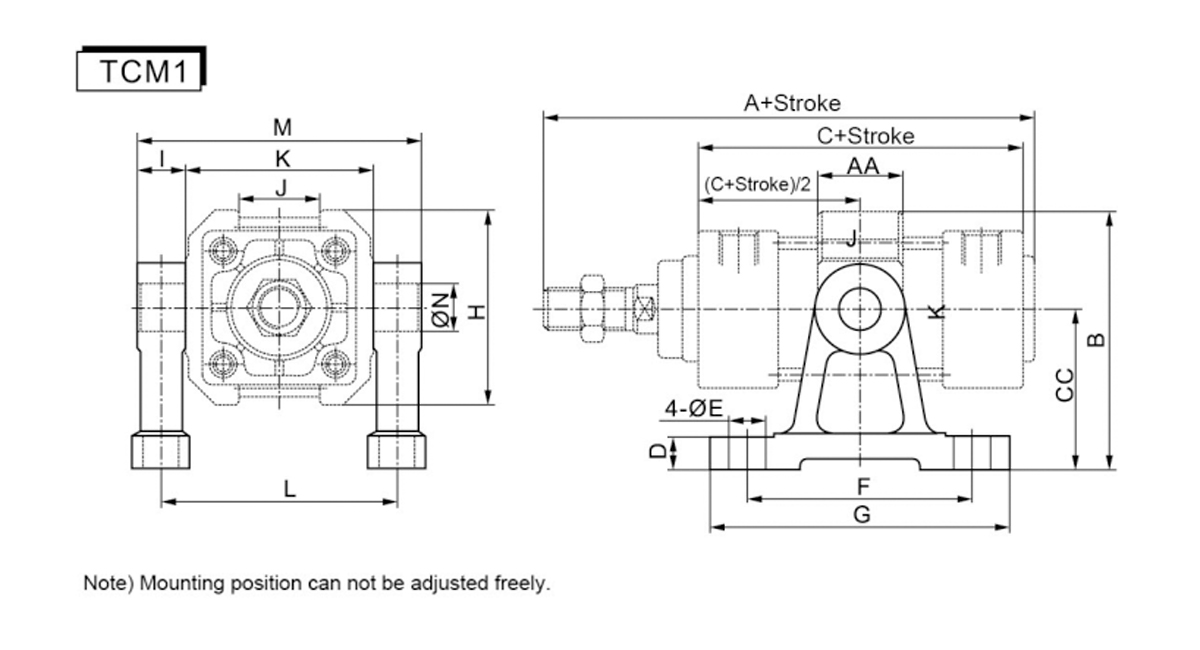

    Символ/
    Размер отверстия     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    АА 22 28 28 30 32 38 40
    B 66 86.5 91.5 115 126 157.5 175
    C 84 84 94 94 114 114 120
    СС 40 54 54 70 70 90 90
    D 11 11 11 11 11 19 19
    E 9 12 12 12 12 18 18
    F 60 75 75 85 85 115 115
    G 80 100 100 110 110 155 155
    H 52 65 75 90 112 135 170
    I 12 16 16 20 20 25 25
    J 20 27 31 42 54 68 80
    K 50 63 75 90 110 132 160
    L 62 79 91 110 130 157 185
    M 77 98 110 133 153 185 213
    N 12 16 16 20 20 25 25

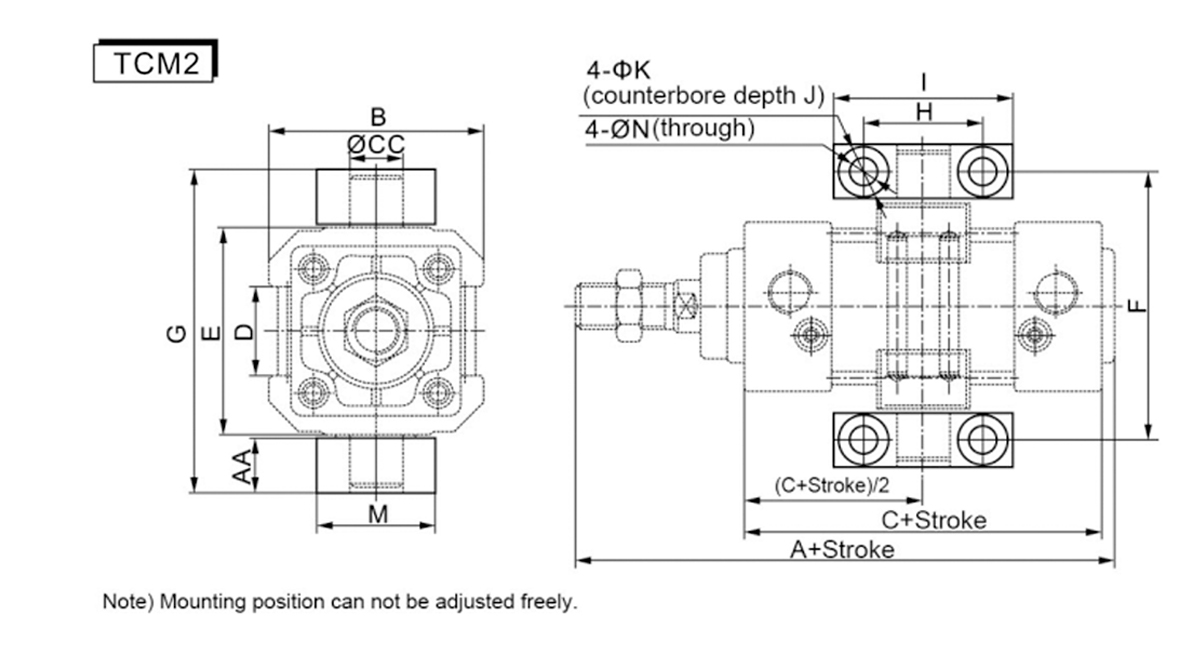

    Символ/
    Размер отверстия     		32 40 50 63 80 100 125
    A 135 139 156 156 190 190 223
    АА 14 17 17 20.5 20.5 24.5 24.5
    B 52 65 75 90 112 135 170
    C 84 84 94 94 114 114 120
    СС 12 16 16 20 20 25 25
    D 20 27 31 42 54 68 80
    E 50 63 75 90 110 132 160
    F 66 82 94 113.5 133.5 159.5 187.5
    G 80 99 111 134 154 184 212
    H 32 36 36 42 42 50 50
    I 46 55 55 65 65 75 75
    J 6.8 9 9 11 11 14 14
    K 11 15 15 18 18 20 20
    M 30 36 36 40 40 50 50
    N 7 9 9 11 11 14 14
