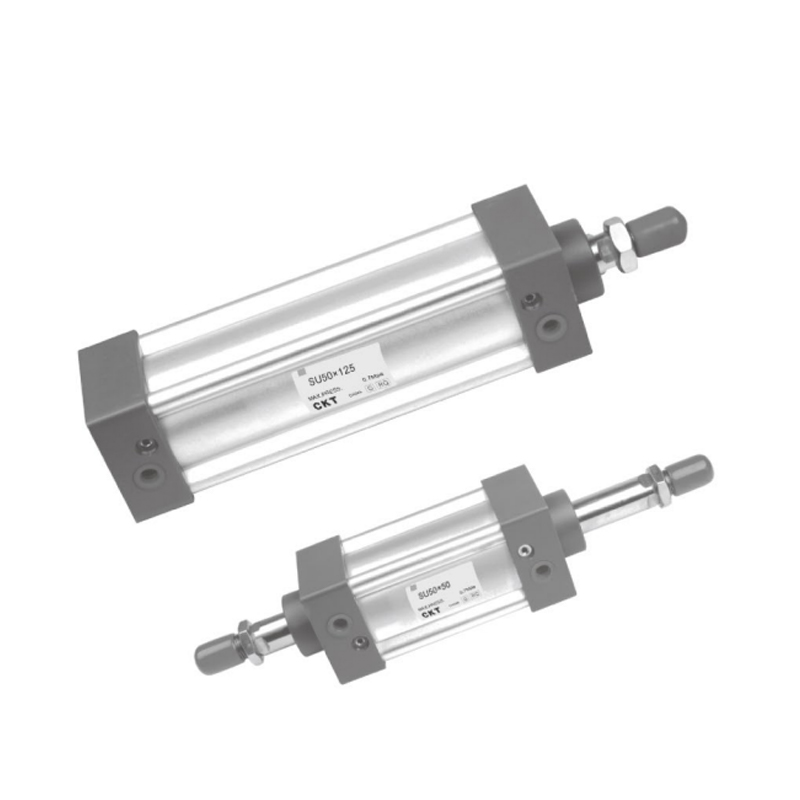

Стандартный цилиндр серии SU (без рулевой тяги)
  • Стандартный цилиндр серии SU (без рулевой тяги)
Стандартный цилиндр

Стандартный цилиндр серии SU (без рулевой тяги)

1. Уплотнение поршня имеет двунаправленную уплотнительную конструкцию специальной формы, компактный размер и функцию хранения масла;
2. Алюминиевая трубка представляет собой М-образную трубку без тяги и имеет хорошие антикоррозионные характеристики;
3. По сравнению со стандартными цилиндрами ISO15552, длина цилиндров серии SU с тем же диаметром цилиндра меньше;
4. Регулировка буфера цилиндра стабильна;
5. Аксессуары для установки баллонов такие же, как и у баллонов серии SC;
6. Выбор термостойких уплотнительных материалов может обеспечить нормальную работу цилиндра в условиях 150°C.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Стандартный цилиндр серии SI (без рулевой тяги)
СЛЕДУЮЩАЯ：Стандартный цилиндр серии MBB
  • Размер отверстия (мм) 32 40 50 63 80 100
    Действие Двойное действие
    жидкость Воздух (фильтруется фильтрующим элементом 40 мкм)
    Монтаж

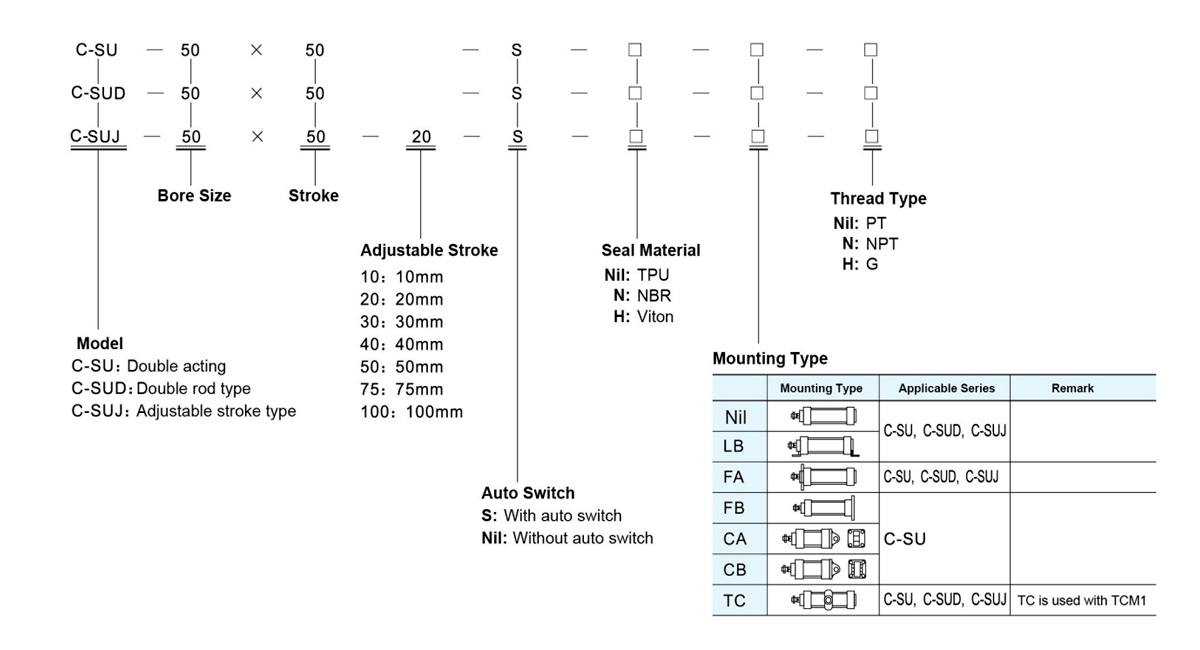

    Тип     		Серия C-SU Bacis FA FB CA CB LB TC TCM1
    Серия C-SUD, C-SUJ Bacis FA LB TC TCM1
    Диапазон рабочего давления 0,1~1,0 МПа (14~145 фунтов на квадратный дюйм)
    Испытательное давление 1,5 МПа (215 фунтов на квадратный дюйм)
    Рабочая температура (℃) -20~80
    Диапазон рабочих скоростей (мм/с) 30~800
    Допуск на длину хода 0~250 1,0 251~1000 1,4 1001~1500 1,8
    Подушка Регулируемая подушка
    Подушка Stroke 21 28 29
    *Размер порта ПТ1/8 ПТ1/4 ПТ3/8 ПТ1/2
    *Для соединения доступны типы резьбы NPT и G.

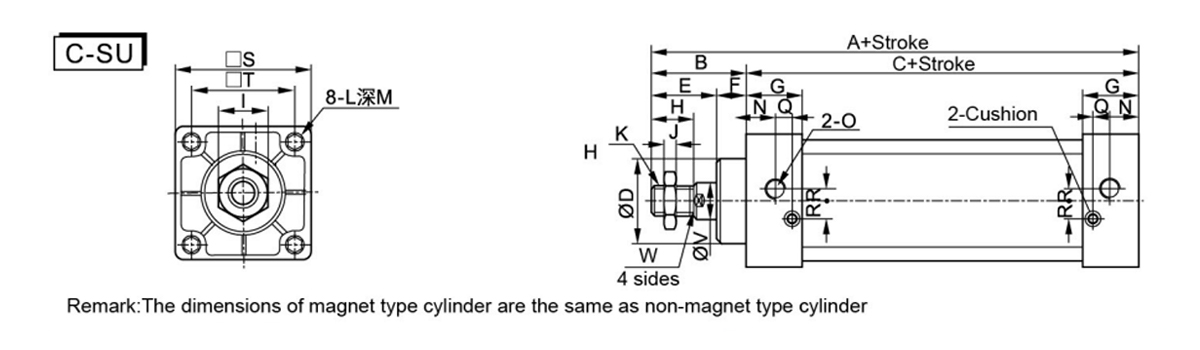

  • Размер отверстия/символ A B C D E F G H I J K L M N 0 P Q R S T V W
    32 140 47 93 28 32 15 27.5 22 17 6 М10×1,25 М6×1 9.5 14 ПТ1/8 5.5 6 6.5 45 33 12 10
    40 142 49 93 32 34 15 27.5 24 17 7 М12×1,25 М6×1 9.5 15 ПТ1/4 6 5 8.5 50 37 16 14
    50 150 57 93 38 42 15 27.5 32 23 8 М16×1,5 М6×1 9.5 17 ПТ1/4 8.5 2.5 10 62 47 20 17
    63 153 57 96 38 42 15 27.5 32 23 8 М16×1,5 М8×1,25 9.5 15 ПТ3/8 9.5 4 8.5 75 56 20 17
    80 182 75 107 47 54 21 33 40 26 10 М20×1,5 М10×1,5 11.5 19.5 ПТ3/8 10 4.5 14 94 70 25 22
    100 188 75 113 47 54 21 33 40 26 10 М20×1,5 М10×1,5 11.5 16.5 ПТ1/2 11 6.5 14 112 84 25 22

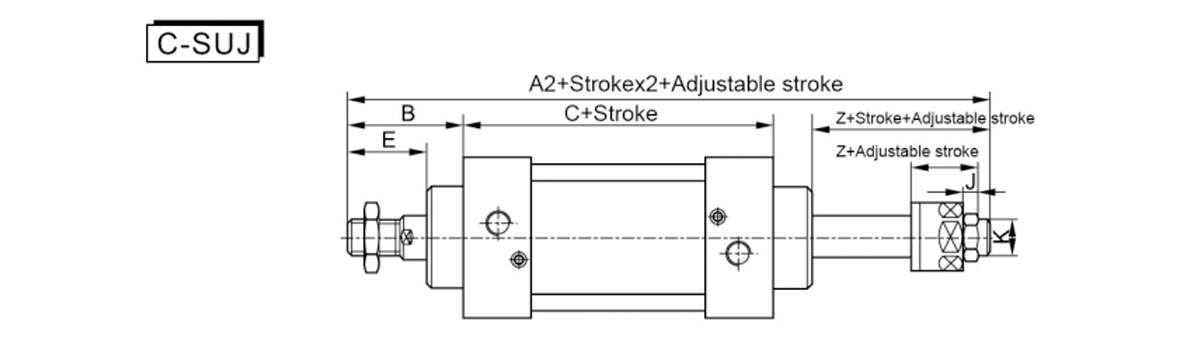

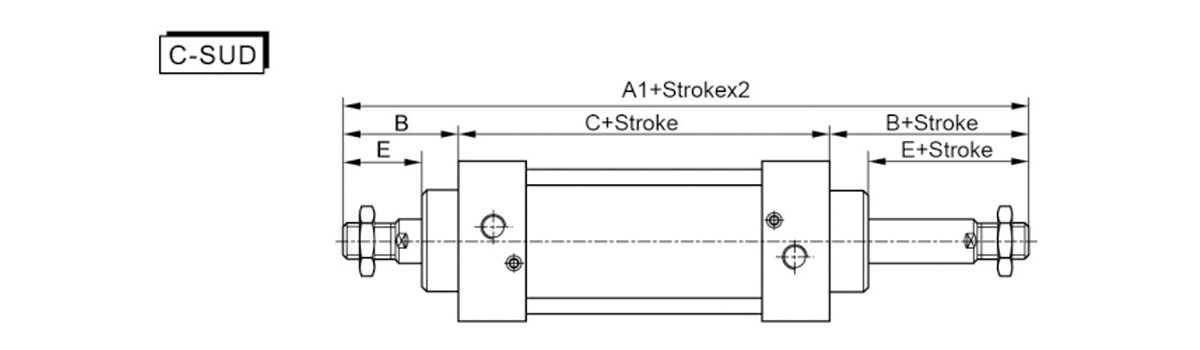

    Размер отверстия/символ А1 А2 B C E Z J K
    32 187 182 47 93 32 27 6 М10×1,25
    40 191 185 49 93 34 28 7 М12×1,25
    50 207 194 57 93 42 29 8 М16×1,5
    63 210 197 57 96 42 29 8 М16×1,5
    80 257 238.5 75 107 54 35.5 10 М20×1,5
    100 263 244.5 75 113 54 35.5 10 М20×1,5
    Примечание: 1. Размеры цилиндра магнитного типа такие же, как и цилиндра немагнитного типа; 2. Тот же размер, что и у стандартного типа C-SU для модели, размер не указан.

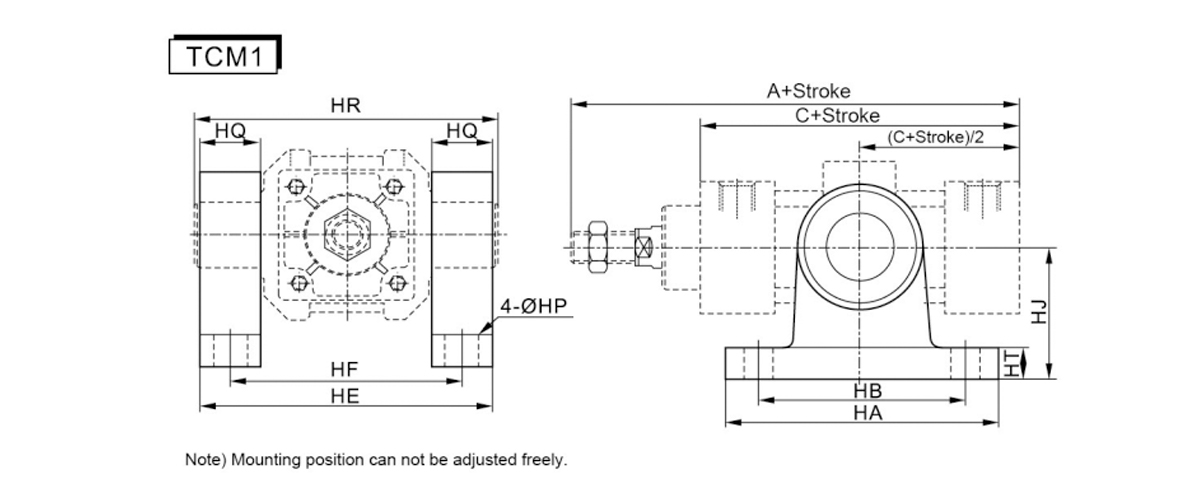

    Размер отверстия/символ A C ХА полупансион ОН ВЧ HP штаб-квартира HR ХТ ГД
    32 140 93 80 60 72 62 9 12 74 11 40
    40 142 93 103 80 109 86 11 23 113 12 50
    50 150 93 103 80 122 99 11 23 126 12 50
    63 153 96 103 80 134 111 11 23 138 12 50
    80 182 107 110 85 160 137 13 23 164 12 70
    100 188 113 110 85 178 155 13 23 182 12 70

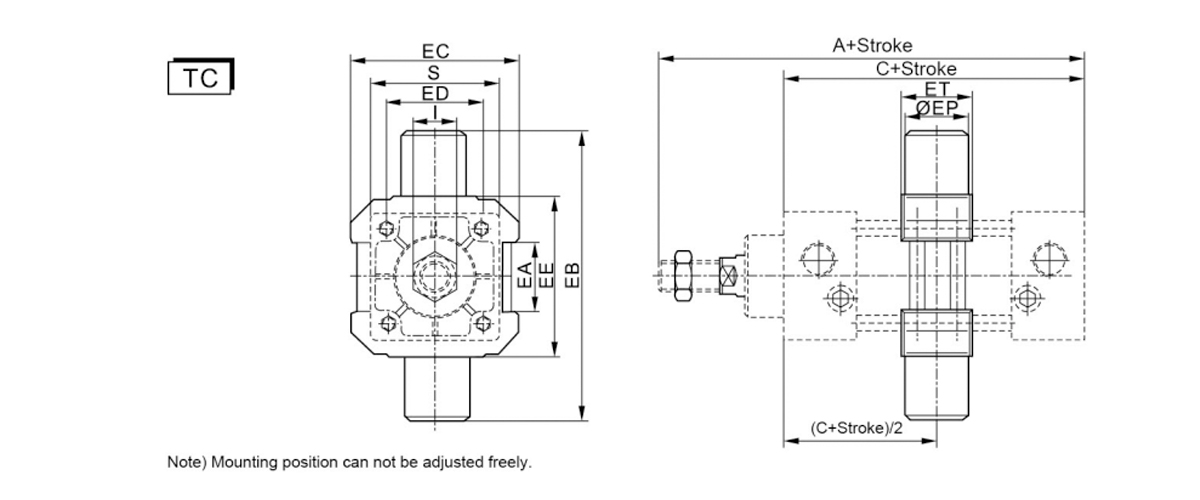

    Размер отверстия/символ A C советник ЭБ ЕС ЭД ЭЭ EP восточноевропейское время I S
    32 140 93 20 74 52 33 50 12 22 17 45
    40 142 93 27 113 65 37 63 25 28 17 50
    50 150 93 31 126 75 47 76 25 28 23 62
    63 153 96 42 138 90 56 88 25 30 23 75
    80 182 107 54 164 112 70 114 25 32 26 94
    100 188 113 68 182 135 84 132 25 38 26 112
    Установочные размеры другого навесного оборудования точно такие же, как у цилиндров серии C-SC.
