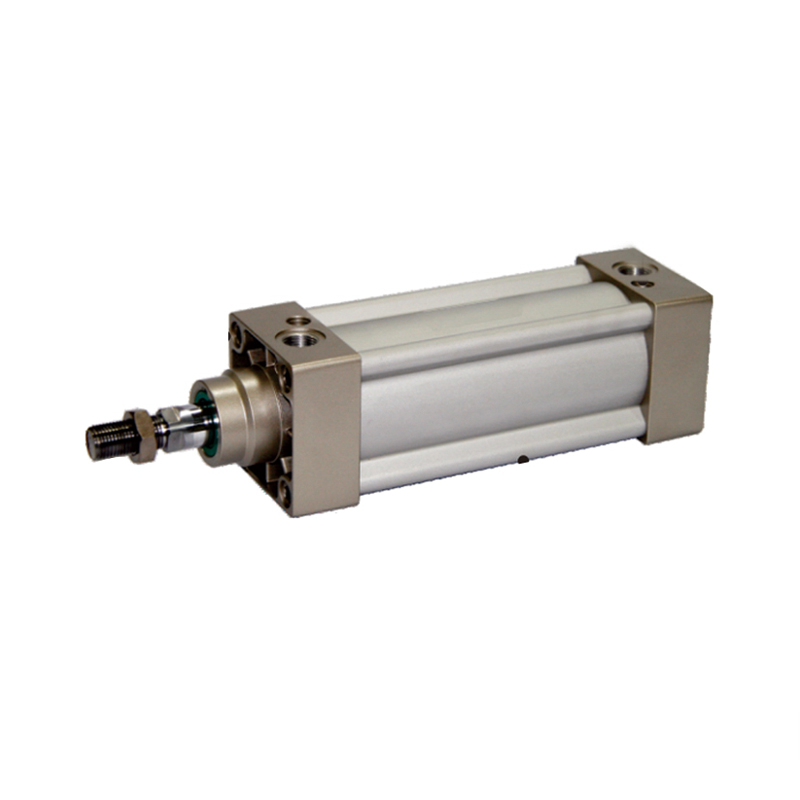

Стандартный цилиндр серии SI (без рулевой тяги)
  • Стандартный цилиндр серии SI (без рулевой тяги)
Стандартный цилиндр

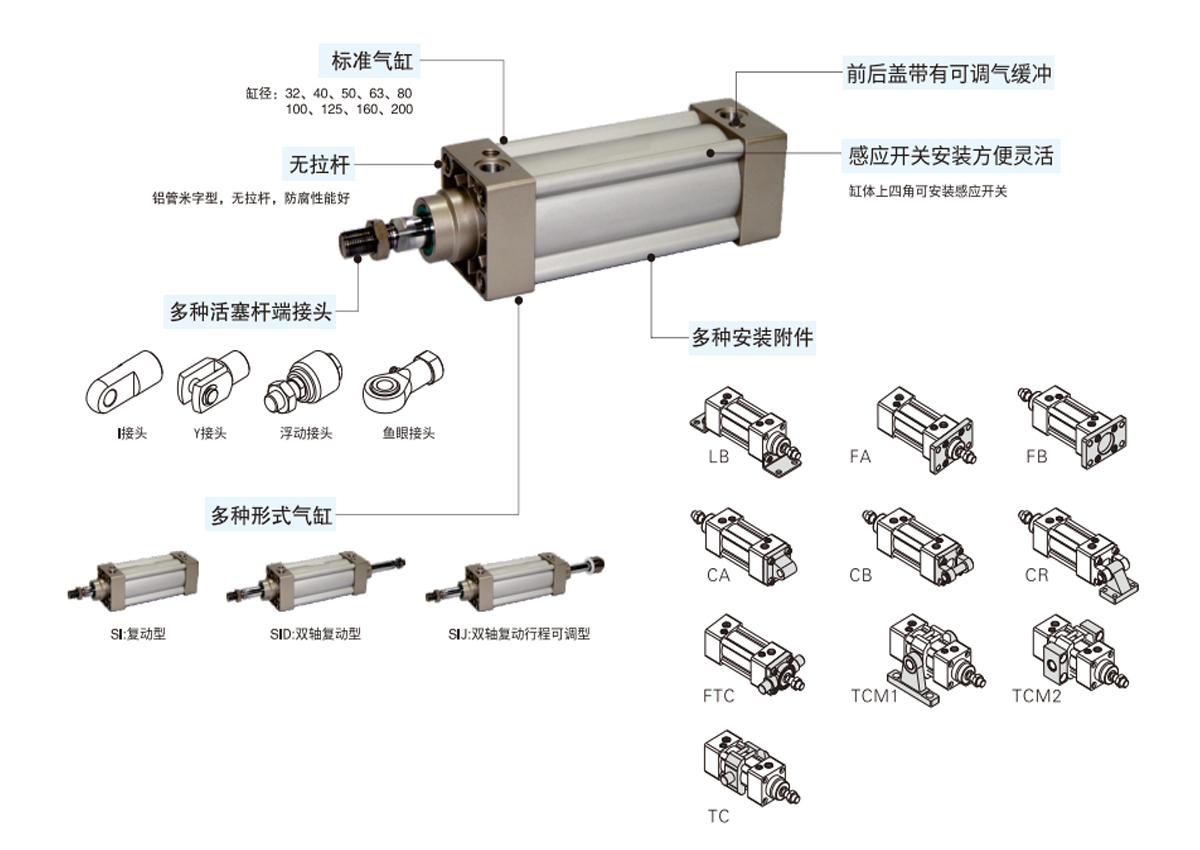

Стандартный цилиндр серии SI (без рулевой тяги)

1. В поршневом уплотнении используются две односторонние уплотнительные конструкции Y-типа, которые имеют компенсационную функцию, длительный срок службы и низкое пусковое давление;
2. Алюминиевая трубка имеет форму перекладины, без тяги и имеет хорошие антикоррозийные характеристики;
3. Регулировка буфера цилиндра стабильна;
4. На выбор клиентов доступны баллоны различных характеристик и аксессуары для установки баллонов.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Стандартный цилиндр серии SE (без рулевой тяги)
СЛЕДУЮЩАЯ：Стандартный цилиндр серии SU (без рулевой тяги)

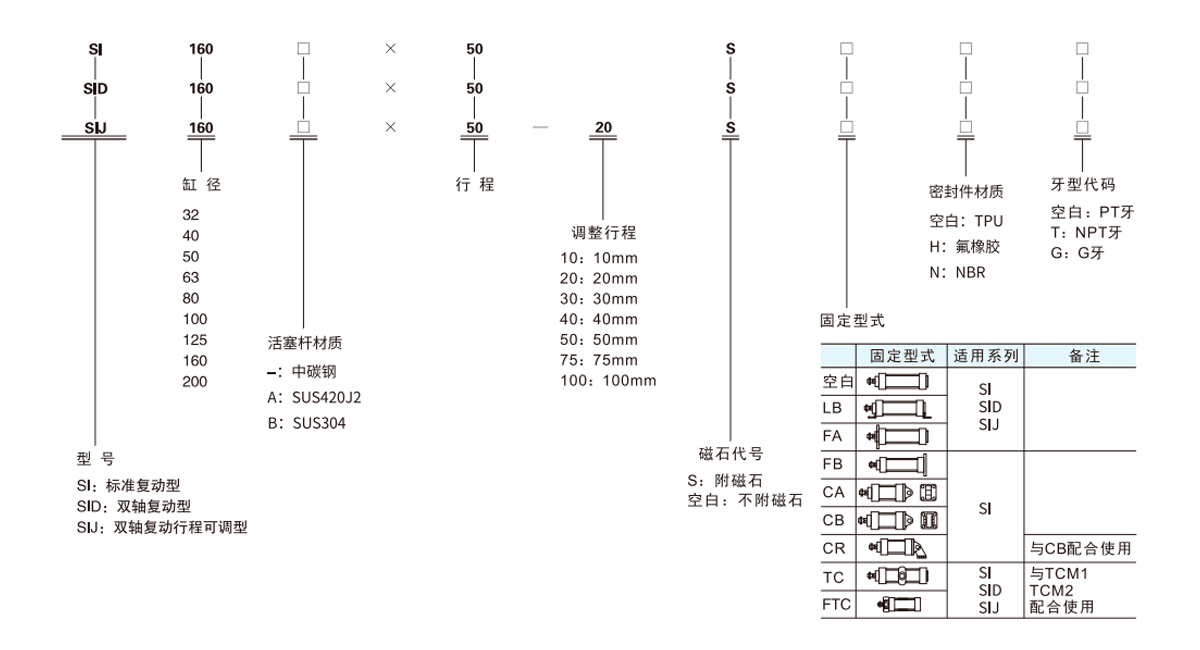

  • Внутренний диаметр (мм) 32 40 50 63 80 100 125 160 200
    Режим работы Возвратно-поступательный тип
    Рабочая среда Воздух (фильтруется через фильтр 40 мкм)
    Фиксированный тип Серия СИ Базовая модель FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Серия SI D, SI J Базовая модель FA LB TC TCM1 TCM2 FTC
    Диапазон рабочего давления 0,15–1,0 МПа (22–145 фунтов на квадратный дюйм) (1,5–10,0 бар)
    Гарантированная устойчивость к давлению 1,5 МПа (215 фунтов на квадратный дюйм) (15 бар)
    Рабочая температура °С -20~70
    Диапазон рабочих скоростей мм/с 30~800 30~500
    Диапазон допуска перемещения 0~250 10251~1000 151001~1500 20
    Тип буфера Регулируемый буфер
    Ход буфера, мм 27 30 36 40 50
    *Диаметр захвата ПТ1/8 ПТ1/4 ПТ3/8 ПТ1/2 ПТ3/4
    *Для соединения доступны типы резьбы NPT и G.

  • Список кодов заказа навесного оборудования
    Серия цилиндров\Категория аксессуаров Установить вложения
    ЛБ ФА/ФБ Калифорния КБ ЧР ТК ФТК ТКM1 ТКM2
    32 Ф-СИ32ЛБ Ф-СИ32ФА Ф-СИ32КА Ф-СИ32КБ Ф-СИ32ЧР Ф-Сл32ТС Ф-СИ32ФТК Ф-Сл32ТСM1 Ф-Сл32ТСM2
    40 Ф-СИ40ЛБ Ф-СИ40ФА Ф-СИ40КА Ф-СИ40КБ Ф-СИ40ЧР F-СИ40ТК F-SI40ФТК F-СИ40ТКM1 Ф-СИ40ТКМ2
    50 Ф-СИ50ЛБ Ф-СИ50ФА Ф-СИ50КА Ф-СИ50CB Ф-СИ50CR F-SI50ТК Ф-СИ50ФТК F-СИ40ТКM1 Ф-Сл40ТКМ2
    63 Ф-СИ63ЛБ Ф-Сл63ФА Ф-SI63Калифорния Ф-СИ63CB Ф-СИ63CR F-SI63TC F-Sl63ФТК F-SI63TCM1 F-SI63ТСМ2
    80 Ф-СИ80ЛБ Ф-СИ80ФА Ф-СИ80КА Ф-СИ80CB Ф-СИ80CR F-SI80TC Ф-СИ80ФТК F-SI63TCM1 F-SI63ТСМ2
    100 Ф-СИ100ЛБ Ф-СИ100ФА F-SI100Калифорния Ф-СИ100CB Ф-СИ100CR F-SI100TC F-SI100FTC F-S1125TCM1 Ф-Сл125ТКМ2
    125 Ф-СИ125ЛБ Ф-Сл125ФА Ф-СИ125КА Ф-Сл125CB Ф-Сл125CR F-SI125TC F-SI125FTC Ф-Сл125ТКМ1 Ф-СИ125ТКМ2
    160 Ф-СИ160ЛБ Ф-СИ160ФА Ф-СИ160КА Ф-СИ160CB Ф-СИ160CR F-SI160TC F-SI160FTC F-SI160TCM1 Ф-СИ160ТКМ2
    200 Ф-СИ200ЛБ Ф-СИ200ФА Ф-СИ200КА Ф-СИ200CB Ф-СИ200CR F-SI200TC Ф-СИ200ФТК F-SI200TCM1 Ф-СИ160ТКМ2

    Серия цилиндров\Категория аксессуаров Концевое соединение штока поршня Индуктивный переключатель
    I Y F U CS1-Б□ ДС1-Б□ CS1-F ДС1-Ф CS1-У ДС1-У
    32 Ф-М10Х1251 F-M10X125Y Ф-М10Х125Ф Ф-М10Х125У CS1-B1 ДС1-Б1 CS1-F ДС1-Ф CS1-У ДС1-У
    40 Ф-М12Х1251 F-M12X125Y Ф-М12Х125Ф Ф-М12Х125У CS1-B1 ДС1-Б1
    50 Ф-М16Х1501 F-M16X150Y Ф-М16Х150Ф Ф-М16Х150У CS1-B2 ДС1-Б2
    63 Ф-М16Х150л F-M16X150Y Ф-М16Х150Ф Ф-М16Х150У CS1-B2 ДС1-Б2
    80 Ф-М20Х150л Ф-М20Х150Y Ф-М20Х150Ф Ф-М20Х150У CS1-B3 ДС1-Б3
    100 Ф-М20Х1501 Ф-М20Х150Y Ф-М20Х150Ф Ф-М20Х150У CS1-B4 ДС1-Б4
    125 Ф-М27×2001 F-M27X200Y - Ф-М27Х200У CS1-B5 ДС1-Б5
    160 Ф-М36Х200л Ф-М36Х200Y - Ф-М36Х200У CS1-B6 ДС1-Б6
    200 Ф-М36Х200л Ф-М36Х200Y - Ф-М36Х200У CS1-B7 ДС1-Б7

    Дополнительные аксессуары

    Серия цилиндров\Категория аксессуаров Установить атташе Концевое соединение штока поршня Индукционный переключатель
    ЛБ ФА ФБ Калифорния КБ ЧР ТК ФТК ТКM1 ТКM2 I Y U F CS1-B ДС1-Б CS1-F ДС1-Ф CS1-У ДС1-У
    SI Стандартный тип ● ● ● ● ● ● ● ● ● ● ● ● ● ● × × × × × ×
    Магнитный тип ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
    SID Стандартный тип ● ● × × × × ● ● ● ● ● ● ● ● × × × × × ×
    Магнитный тип ● ● × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●
    СИДЖ Стандартный тип ● ● × × × × ● ● ● ● ● ● ● ● × × × × × ×
    Магнитный тип ● ● × × × × ● ● ● ● ● ● ● ● ● ● ● ● ● ●

    Установить приложение

    Диаметр цилиндра/категория аксессуаров Установить атташеnt Индукционный переключатель
    ЛБ ФА ФБ Калифорния КБ ЧР ТК ФТК ТКM1 ТКM2 I Y F U
    32~100 O ● ● ◇ ◇ ◇ ◇ ■ ● □ □ □ □
    125~200 □ □ □ □ □ □ □ □ 口 ● □ □ □ □
    ●——Алюминиевый сплав; ■——Литая сталь; ○——Низкоуглеродистая сталь; □——Углеродистая сталь; ◇——Ковкий чугун;

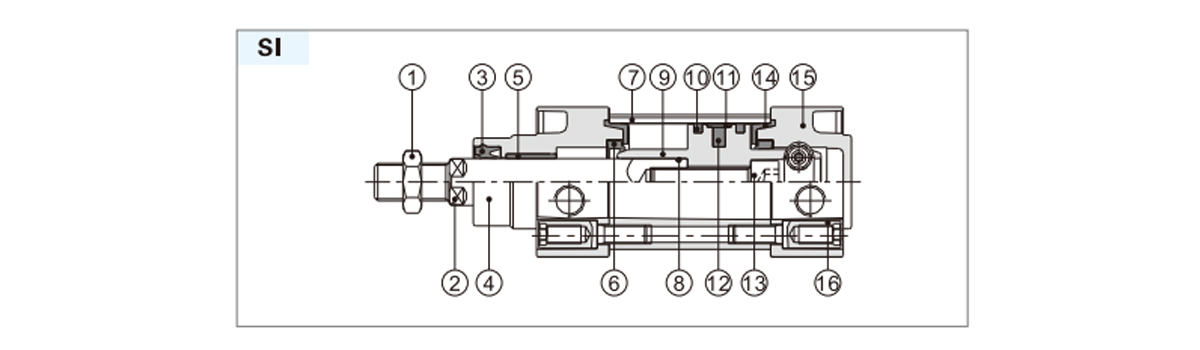

  • Имя Материал Имя Материал
    1 Гайка Углеродистая сталь/нержавеющая сталь 9 Поршень Алюминиевый сплав
    2 Поршень rod S45C шлифовальный стержень с твердым хромированием. 10 Поршень O-ring ТПУ
    Нержавеющая сталь 11 Кольцо износа Износостойкий материал
    3 Уплотнительное кольцо передней крышки ТПУ 12 Магнит Пластик (φ100 или меньше)
    4 Передняя обложка Алюминиевый сплав Резина (другая)
    5 Втулка Износостойкий материал 13 Болт с шестигранной головкой Углеродистая сталь
    6 Буферное уплотнительное кольцо ТПУ 14 Буферная уплотнительная прокладка ТПУ
    7 Корпус цилиндра Алюминиевый сплав 15 Задняя крышка Алюминиевый сплав
    8 Поршень rod O-ring НБР 16 Опорная гайка Углеродистая сталь/нержавеющая сталь

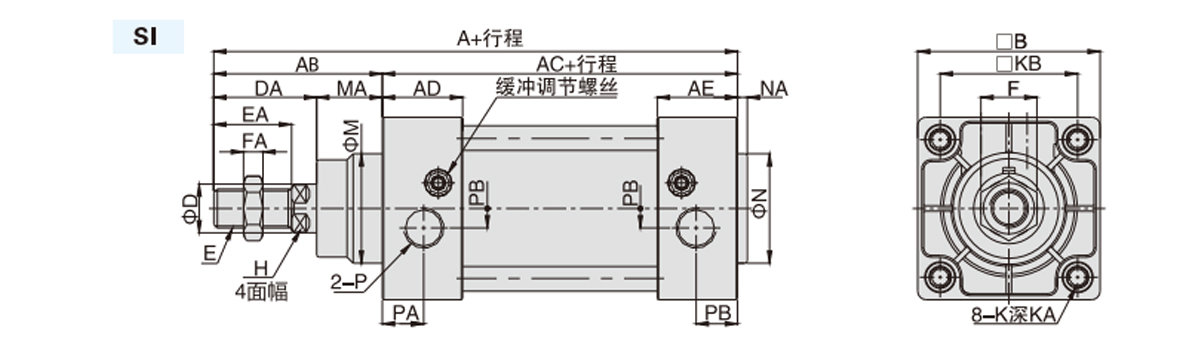

    Диаметр цилиндра/обозначение A АБ переменного тока нашей эры АЕ B D ДА E советник F ФА M МА H К (без ТК) К (с ТК) КА (без ТК) КА (с ТК) КБ N NA P Пенсильвания ПБ
    32 142 48 94 27.5 27.5 47 12 29 М10×1,25 22 17 6 30 19 10 М6 М5 16 14 32.5 30 3 ПТ1/8 13 5.5
    40 159 54 105 32 32 53 16 33 М12×1,25 24 17 7 35 21 13 М6 М5 16 16 38 35 3.5 ПТ1/4 17 6
    50 175 69 106 31 31 65 20 42 М16×1,5 32 23 8 40 27 17 М8 М6 16 16 46.5 40 3.5 ПТ1/4 15.5 7.5
    63 190 69 121 33 33 75 20 42 М16×1,5 32 23 8 45 27 17 М8 М6 16 16 56.5 45 4 ПТ3/8 16.5 7.5
    80 214 86 128 33 33 95 25 53 М20×1,5 40 26 10 45 33 22 М10 М8 17 16 72 45 4 ПТ3/8 16.5 9
    100 229 91 138 37 37 115 25 55 М20×1,5 40 26 10 55 36 22 М10 М8 17 16 89 55 4 ПТ1/2 18.5 9.5
    125 279 119 160 46 46 140 32 74 М27×2,0 54 41 13.5 60 45 27 М12 М12 20 20 110 60 4 ПТ1/2 23 14
    160 332 152 180 50 50 180 40 94 М36×2,0 72 55 18 65 58 36 М16 М16 24 24 140 65 4 ПТ3/4 25 15
    200 347 167 180 50 50 220 40 100 М36×2,0 72 55 18 75 67 36 М16 М16 24 24 175 75 5 ПТ3/4 25 15
    Примечание. Размеры магнитного и немагнитного типа одинаковы.

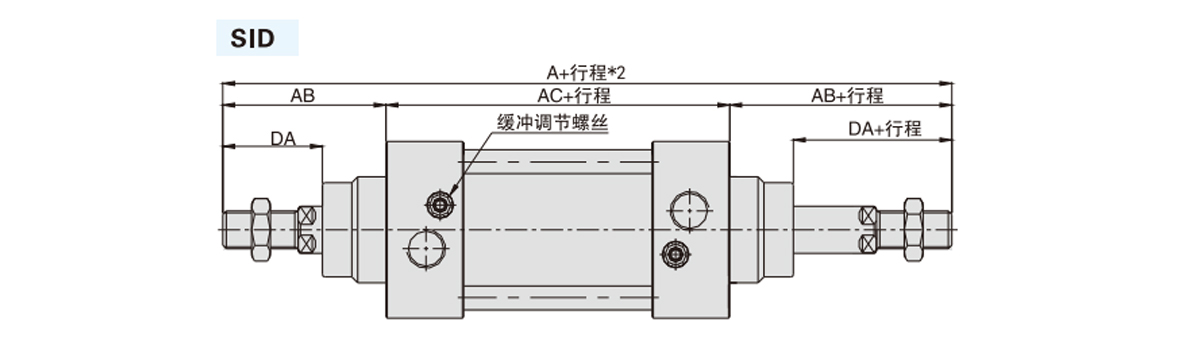

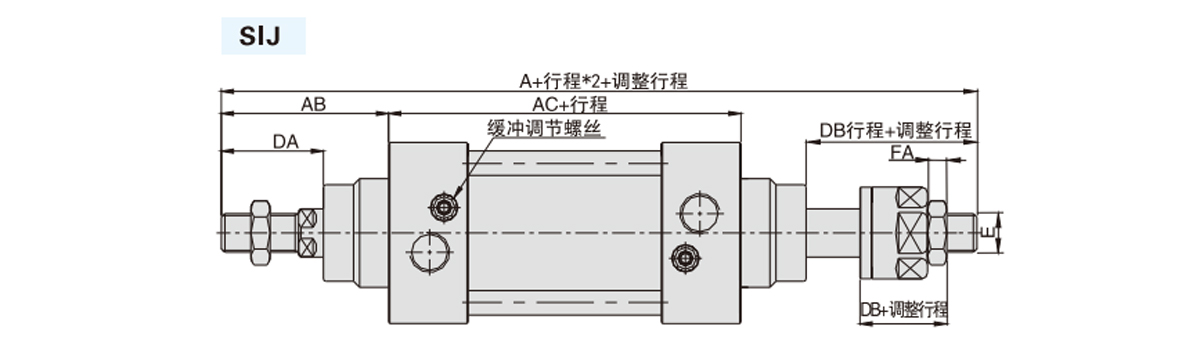

    Диаметр цилиндра/обозначение A АБ переменного тока ДА БД E ФА
    Код спецификации SID СИДЖ
    32 190 188 48 94 29 27 М10X1.25 6
    40 213 208 54 105 33 28 М12×1,25 7
    50 244 231 69 106 42 29 М16X1.5 8
    63 259 246 69 121 42 29 М16X1.5 8
    80 300 282.5 86 128 53 35.5 М20Х1,5 10
    100 320 300.5 91 138 55 35.5 М20Х1,5 10
    125 398 366.5 119 160 74 42.5 М27×2,0 13.5
    160 484 458 152 180 94 68 М36×2,0 18
    200 514 482 167 180 100 68 М36Х2.0 18
    Примечание. Размеры магнитных и немагнитных типов одинаковы. Неуказанные размеры соответствуют стандартным типам SI.

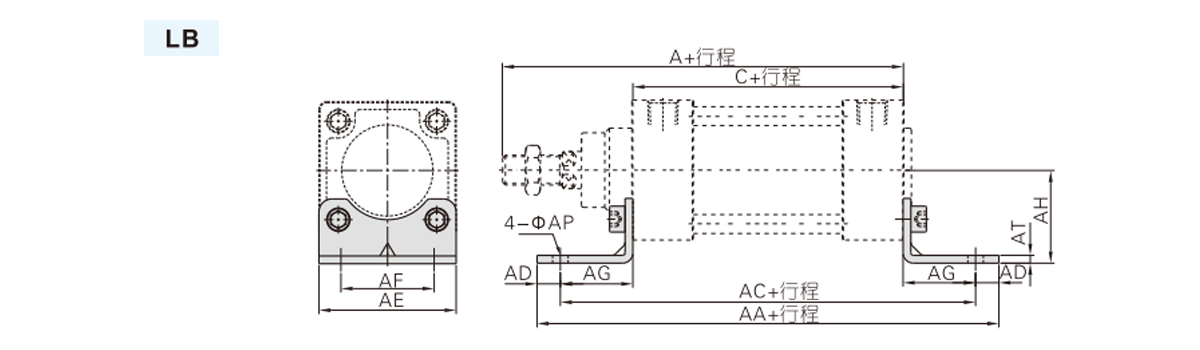

    Диаметр цилиндра/обозначение A C АА переменного тока нашей эры АЕ АФ АГ АХ АП АТ
    32 142 94 158 142 8 47 32 24 32 7 3
    40 159 105 179 161 9 53 36 28 36 9 3
    50 175 106 190 170 10 65 45 32 45 9 3
    63 190 121 209 185 12 75 50 32 50 9 3
    80 214 128 248 210 19 95 63 41 63 12.5 4
    100 229 138 258 220 19 115 75 41 71 14.5 4
    125 279 160 290 250 20 140 90 45 90 16.5 8
    160 332 180 340 300 20 180 115 60 115 18.5 8
    200 347 180 380 320 30 220 135 70 135 24 9

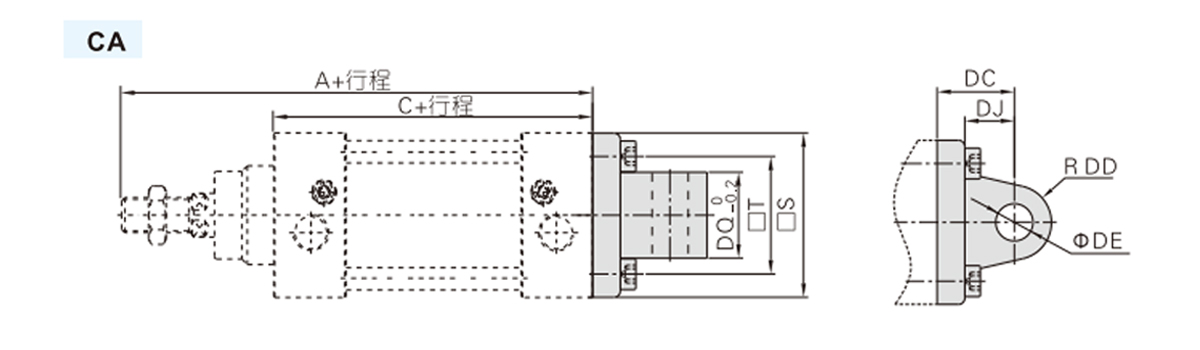

    Диаметр цилиндра/обозначение A C S T округ Колумбия ДД DE диджей ДК
    32 142 94 47 32.5 22 9 10 13 25.8
    40 159 105 52 38 25 10.5 12 16 27.8
    50 175 106 64 46.5 27 11 12 17 31.7
    63 190 121 74 56.5 32 13.5 16 22 39.7
    80 214 128 94 72 36 14.5 16 22 49.7
    100 229 138 113 89 41 17 20 27 59.7
    125 279 160 139 110 50 22 25 33 69.7
    160 332 180 180 140 55 30 30 35.5 89.7
    200 347 180 220 175 60 30 30 37 89.7

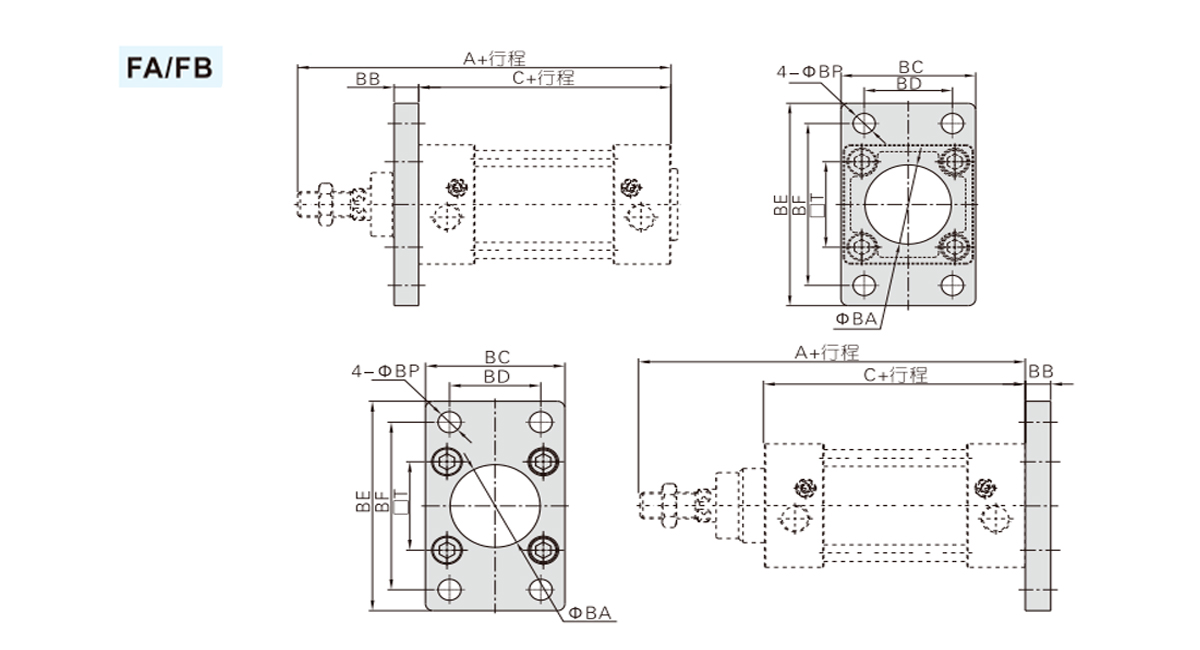

    Диаметр цилиндра/обозначение A C бакалавр ББ до нашей эры БД БЫТЬ лучший друг БП T
    32 142 94 30.5 10 47 32 80 64 7 32.5
    40 159 105 35.5 10 53 36 90 72 9 38
    50 175 106 40.5 12 65 45 108 90 9 46.5
    63 190 121 45.5 12 75 50 118 100 9 56.5
    80 214 128 45.5 16 95 63 150 126 12.5 72
    100 229 138 55.5 16 115 75 176 150 14.5 89
    125 279 160 60.5 20 139 90 218 180 16.5 110
    160 332 180 65.5 20 180 115 280 230 18.5 140
    200 347 180 75.5 25 220 135 320 270 24 175

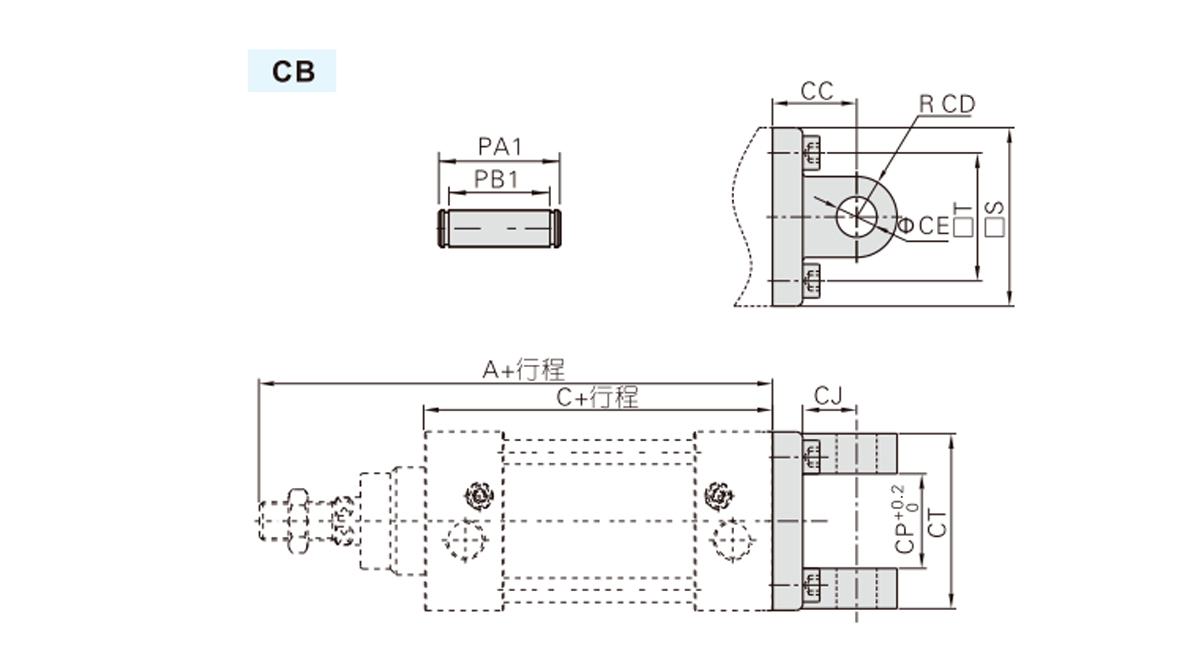

    Диаметр цилиндра/обозначение A C СС компакт-диск CE СиДжей КП Коннектикут Пенсильвания1 ПБ1 S T
    32 142 94 22 9 10 13 26 45 51 45.5 47 32.5
    40 159 105 25 10.5 12 16 28 52 59 52.5 52 38
    50 175 106 27 11 12 17 32 60 67 60.5 64 46.5
    63 190 121 32 13 16 22 40 70 77 70.5 74 56.5
    80 214 128 36 14 16 22 50 90 97 90.5 94 72
    100 229 138 41 17.5 20 27 60 110 119 110.5 113 89
    125 279 160 50 21.5 25 33 70 130 139 130.5 139 110
    160 332 180 55 30 30 35.5 90 170 181 170.5 180 140
    200 347 180 60 30 30 36 90 170 181 170.5 220 175

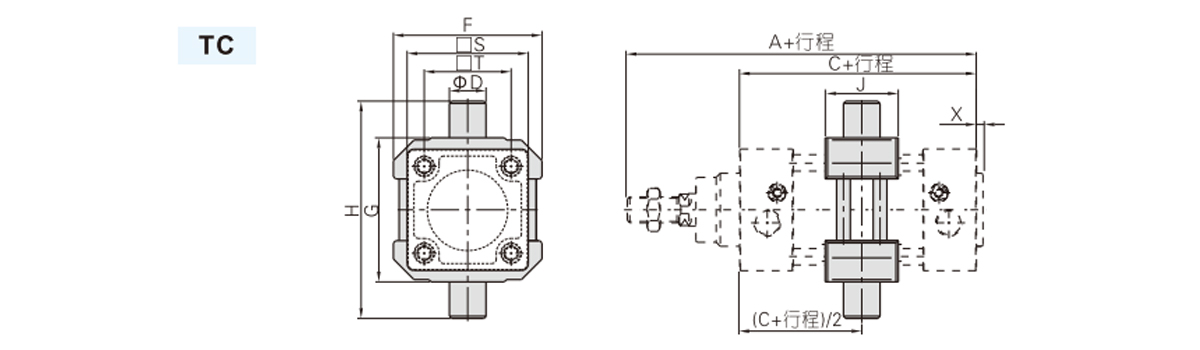

    Диаметр цилиндра/обозначение A C D F G H J S X T
    32 142 94 12 52 50 74 22 47 3 32.5
    40 159 105 16 65 63 95 28 53 3.5 38
    50 175 106 16 75 75 107 28 65 3.5 46.5
    63 190 121 20 90 90 130 30 75 4 56.5
    80 214 128 20 112 110 150 32 95 4 72
    100 229 138 25 135 132 182 38 115 4 89
    125 279 160 25 170 160 210 40 140 4 110
    160 332 180 32 210 200 264 50 180 4 140
    200 347 180 32 255 250 314 50 220 5 175
    Примечание. Аксессуары TC предварительно устанавливаются на алюминиевые трубки прилагаемых баллонов перед производством, и их положение не может быть отрегулировано произвольно. Если клиенты заказывают аксессуары TC отдельно, их нельзя установить непосредственно на алюминиевые трубки стандартных баллонов.

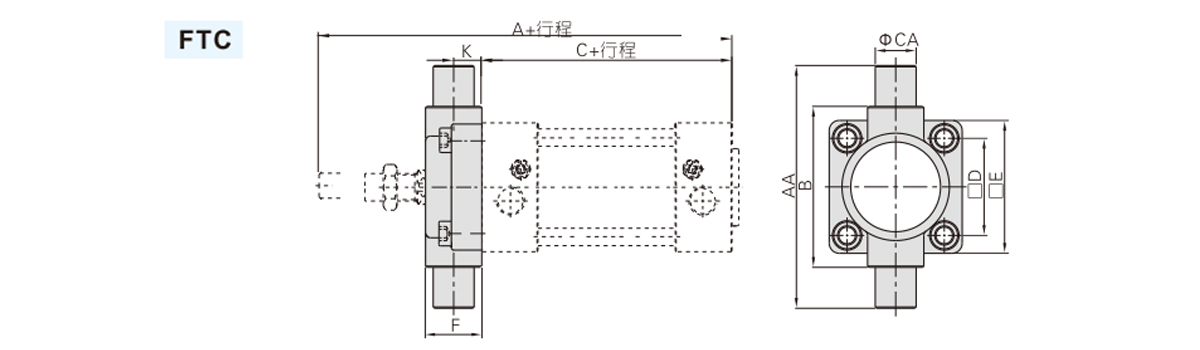

    Диаметр цилиндра/обозначение A C АА B Калифорния D E F K
    32 142 94 74 50 12 32.5 46 19 10
    40 159 105 95 63 16 38 52 21 10
    50 175 106 107 75 16 46.5 64 26 12
    63 190 121 130 90 20 56.5 74 28 12
    80 214 128 150 110 20 72 94 31 16
    100 229 138 182 132 25 89 114 35 16
    125 279 160 210 160 25 110 139 43 20
    160 332 180 264 200 32 140 179 56 20
    200 347 180 314 250 32 175 218 64 20

    Диаметр цилиндра/обозначение A C АА B Калифорния D E F G H I J K L M N
    32 142 94 22 66 40 11 9 60 80 52 12 20 50 62 77 12
    40 159 105 28 86.5 54 11 12 75 100 65 16 27 63 79 98 16
    50 175 106 28 91.5 54 11 12 75 100 75 16 31 75 91 110 16
    63 190 121 30 115 70 11 12 85 110 90 20 42 90 110 133 20
    80 214 128 32 126 70 11 12 85 110 112 20 54 110 130 153 20
    100 229 138 38 157.5 90 19 18 115 155 135 25 68 132 157 185 25
    125 279 160 40 175 90 19 18 115 155 170 25 80 160 185 213 25
    160 332 180 50 215 110 24 22 140 190 210 32 100 200 232 267 32
    200 347 180 50 262.5 135 27 22 150 200 255 32 125 250 282 317 32
    Примечание. Место установки насадки не может быть отрегулировано произвольно.

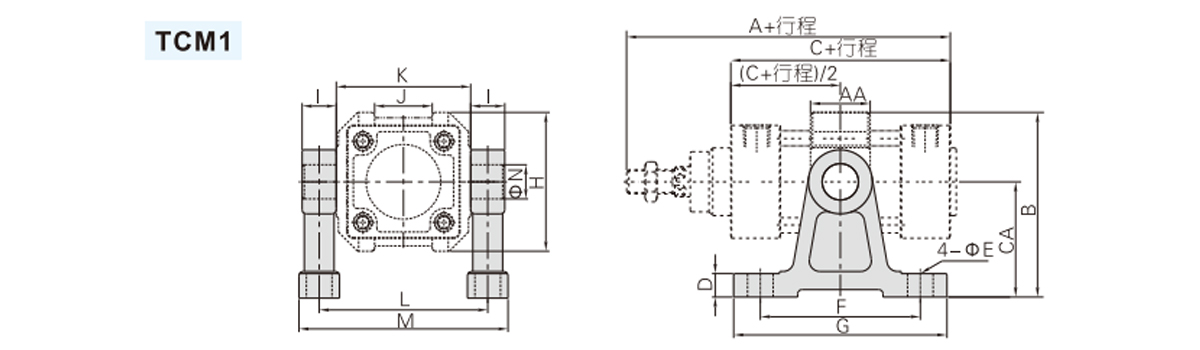

    Диаметр цилиндра/обозначение A АА B C Калифорния D E F G H I K L M
    32 142 14 52 94 12 20 50 66 80 32 46 11 7 30
    40 159 17 65 105 16 27 63 82 99 36 55 15 9 36
    50 175 17 75 106 16 31 75 94 111 36 55 15 9 36
    63 190 20.5 90 121 20 42 90 113.5 134 42 65 18 11 40
    80 214 20.5 112 128 20 54 110 133.5 154 42 65 18 11 40
    100 229 24.5 135 138 25 68 132 159.5 184 50 75 20 14 50
    125 279 24.5 170 160 25 80 160 187.5 212 50 75 20 14 50
    160 332 30 210 180 32 100 200 234 264 60 92 26 18 60
    200 347 30 255 180 32 125 250 284 314 60 92 26 18 60
    Примечание. Место установки насадки не может быть отрегулировано произвольно.

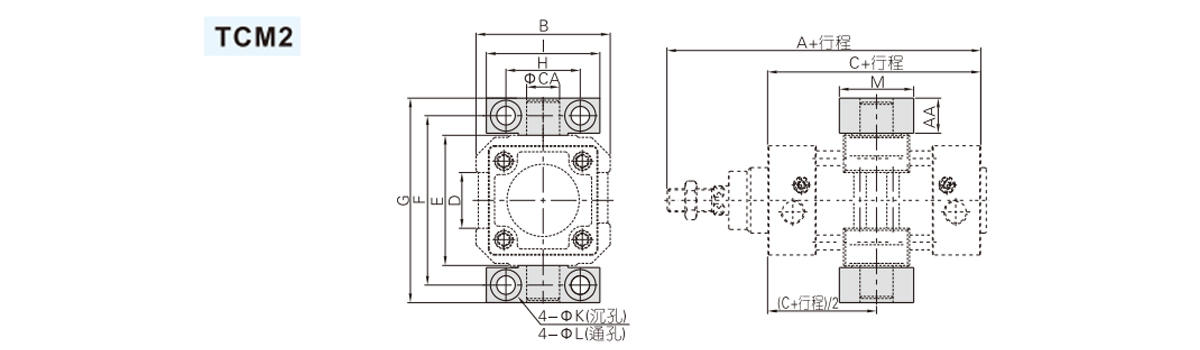

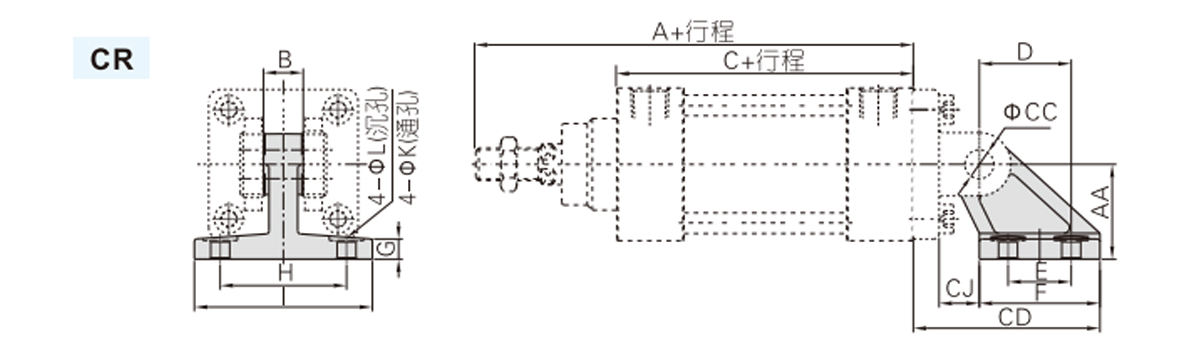

    Диаметр цилиндра/обозначение A АА B C СС компакт-диск СиДжей D E F G H I K L
    32 142 32 26 94 10 50 10 21 18 31 8 38 51 6.6 -
    40 159 36 28 105 12 56 12 24 22 35 10 41 54 6.6 -
    50 175 45 32 106 12 68 13 33 30 45 12 50 65 9 -
    63 190 50 40 121 16 77 17 37 35 50 12 52 67 9 -
    80 214 63 50 128 16 93 19 47 40 60 14 66 86 11 18
    100 229 71 60 138 20 106 22 55 50 70 15 76 96 11 18
    125 279 90 70 160 25 135 26 70 60 90 20 94 124 14 20
    160 332 115 90 180 30 171 25 97 88 126 25 118 156 14 20
    200 347 135 90 180 30 185 31 105 90 130 30 122 162 18 26
    Примечание. CR нельзя использовать отдельно, его необходимо использовать вместе с CB.
