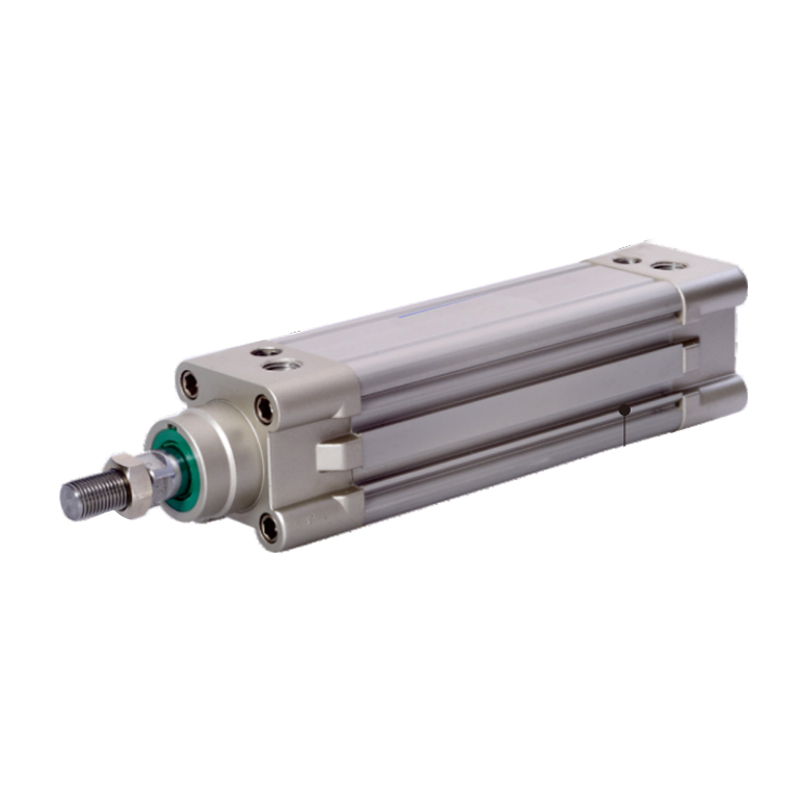

Стандартный цилиндр серии SE (без рулевой тяги)
  • Стандартный цилиндр серии SE (без рулевой тяги)
Стандартный цилиндр

Стандартный цилиндр серии SE (без рулевой тяги)

1. Поршневое уплотнение имеет двустороннюю уплотнительную конструкцию специальной формы, компактный размер и функцию хранения масла;
2. Квадратная алюминиевая трубка, без рулевой тяги, хорошая защита от коррозии;
3. Регулировка буфера цилиндра стабильна;
4. На выбор клиентов доступны баллоны и аксессуары для установки баллонов различных спецификаций.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Стандартные цилиндры серии CA2
СЛЕДУЮЩАЯ：Стандартный цилиндр серии SI (без рулевой тяги)
  • Внутренний диаметр (мм) 32 40 50 63 80 100 125
    Режим работы Возвратно-поступательный тип
    Рабочая среда Воздух (фильтруется через фильтр 40 мкм)

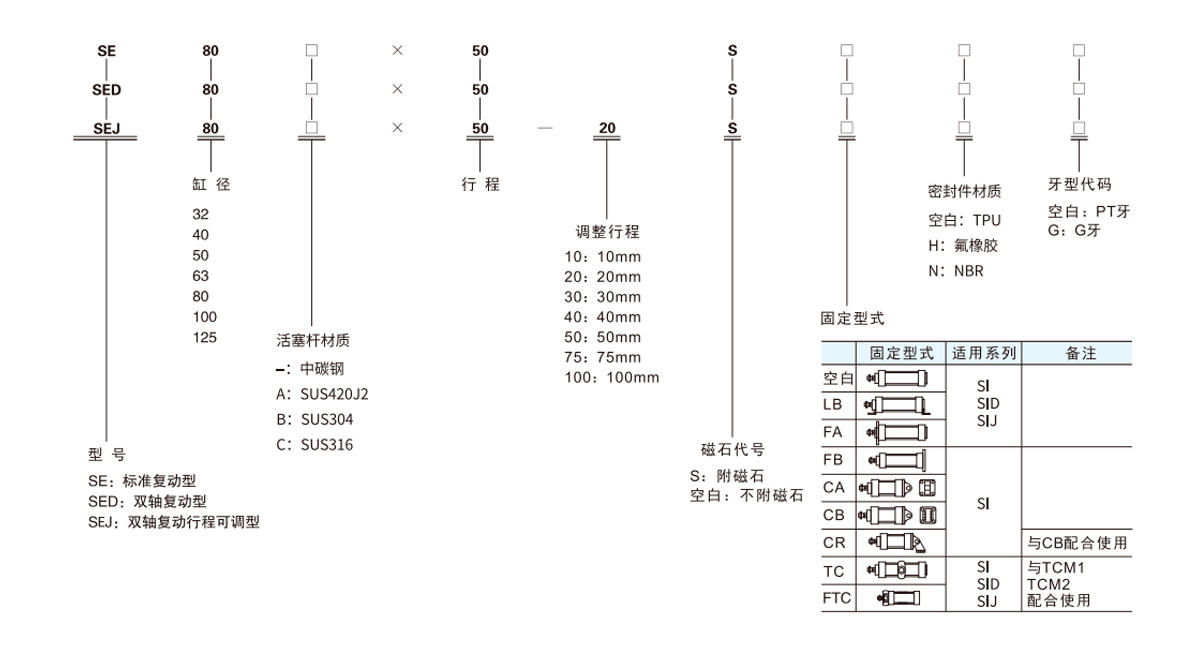

    Фиксированный тип Серия SE Базовый тип FA FB CA CB CR LB TC TCM1 TCM2 FTC
    Серия SE D, SE J Базовый тип FA LB TC TCM1 TCM2 FTC
    Диапазон рабочего давления 0,15–1,0 МПа (22–145 фунтов на квадратный дюйм) (1,5–10,0 бар)
    Гарантированная устойчивость к давлению 1,5 МПа (215 фунтов на квадратный дюйм) (15 бар)
    Рабочая температура °С -20~70
    Диапазон рабочих скоростей мм/с 30~800 30~500
    Диапазон допуска перемещения 0~250 60251~1000 151001~1500 20
    Тип буфера Регулируемый буфер
    Ход буфера, мм 27 30 36 40
    *Диаметр захвата ПТ1/8 ПТ1/4 ПТ3/8 ПТ1/2
    *Для соединения доступны типы резьбы NPT и G.

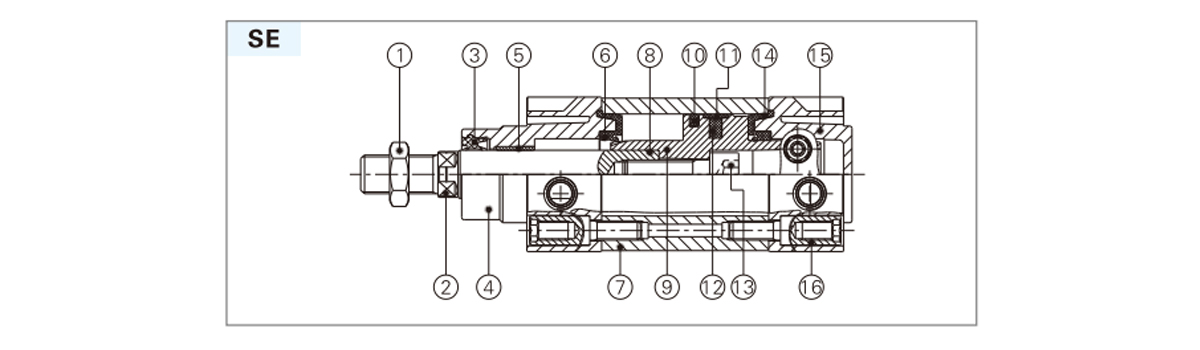

  • Имя Материал Имя Материал
    1 Гайка Углеродистая сталь/нержавеющая сталь 9 Поршень Алюминиевый сплав
    2 Поршень rod S45C шлифовальный стержень с твердым хромированием. 10 Поршень O-ring ТПУ
    Нержавеющая сталь Износостойкий материал
    3 Уплотнительное кольцо передней крышки ТПУ 11 Кольцо износа Пластик (φ100 или меньше)
    4 Передняя обложка Алюминиевый сплав 12 Магнит Резина (другая)
    5 Втулка Износостойкий материал 13 Болт с шестигранной головкой Углеродистая сталь
    6 Буферное уплотнительное кольцо ТПУ 14 Буферная уплотнительная прокладка ТПУ
    7 Корпус цилиндра Алюминиевый сплав 15 Задняя крышка Алюминиевый сплав
    8 Поршень rod O-ring НБР 16 Опорная гайка Углеродистая сталь/нержавеющая сталь

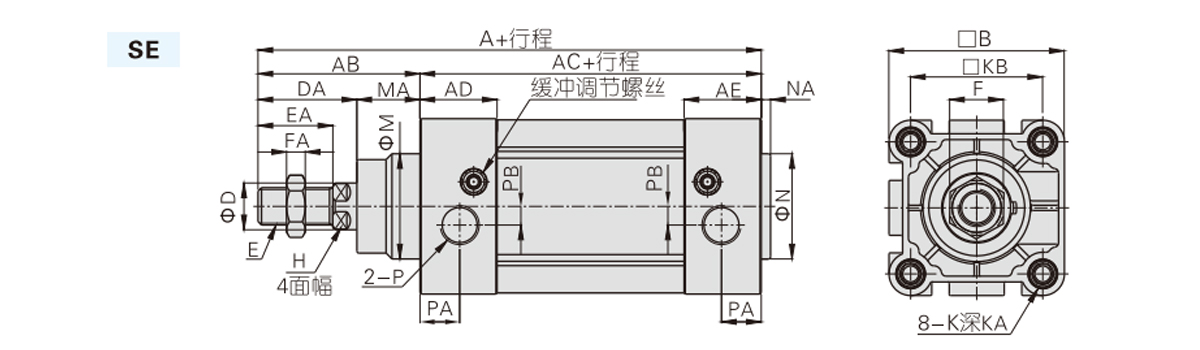

    Диаметр цилиндра/обозначение A АБ переменного тока нашей эры АЕ B D ДА E советник F ФА M МА H K КА КБ N NA P Пенсильвания ПБ
    32 142 48 94 27.5 27.5 46.5 12 29 М10×1,25 22 17 6 30 19 10 М6 16 32.5 30 3 ПТ1/8 13.5 6
    40 159 54 105 32 32 54 16 33 М¹2×1,25 24 17 7 35 21 13 М6 17 38 35 3.5 ПТ1/4 17.5 6
    50 175 69 106 31 31 64 20 42 М16×1,5 32 23 8 40 27 17 М8 17 46.5 40 3.5 ПТ1/4 14 8
    63 190 69 121 33 33 75 20 42 М16×1,5 32 23 8 45 27 17 М8 17 56.5 45 4 ПТ3/8 17 8
    80 214 86 128 33 33 93 25 53 М20×1,5 40 26 10 45 33 22 М10 19 72 45 4 ПТ3/8 16.5 8
    100 229 91 138 37 37 110 25 55 М20×1,5 40 26 10 55 36 22 М10 19 89 55 4 ПТ1/2 19.5 10
    125 279 119 160 46 46 134 32 74 М27×2,0 54 41 13.5 60 45 27 М12 22 110 60 4 ПТ1/2 23 11
    Примечание. Размеры магнитного и немагнитного типа одинаковы.

    Диаметр цилиндра/обозначение A АБ переменного тока ДА БД E ФА
    规格代号 СЭД СЭЖ
    32 190 188 48 94 29 27 М10X1.25 6
    40 213 208 54 105 33 28 М12X1.25 7
    50 244 231 69 106 42 29 М16Х1,5 8
    63 259 246 69 121 42 29 М16Х1,5 8
    80 300 282.5 86 128 53 35.5 М20Х1,5 10
    100 320 300.5 91 138 55 35.5 М20Х1,5 10
    125 398 366.5 119 160 74 42.5 М27Х2.0 13.5
    Примечание. Размеры магнитных и немагнитных типов одинаковы. Неуказанные размеры аналогичны стандартным типам SI.
