Тонкий цилиндр серии CQ2 (длинный ход) Поставщики

Главная / Продукты / Воздушный цилиндр / Тонкий цилиндр / Тонкий цилиндр серии CQ2 (длинный ход)

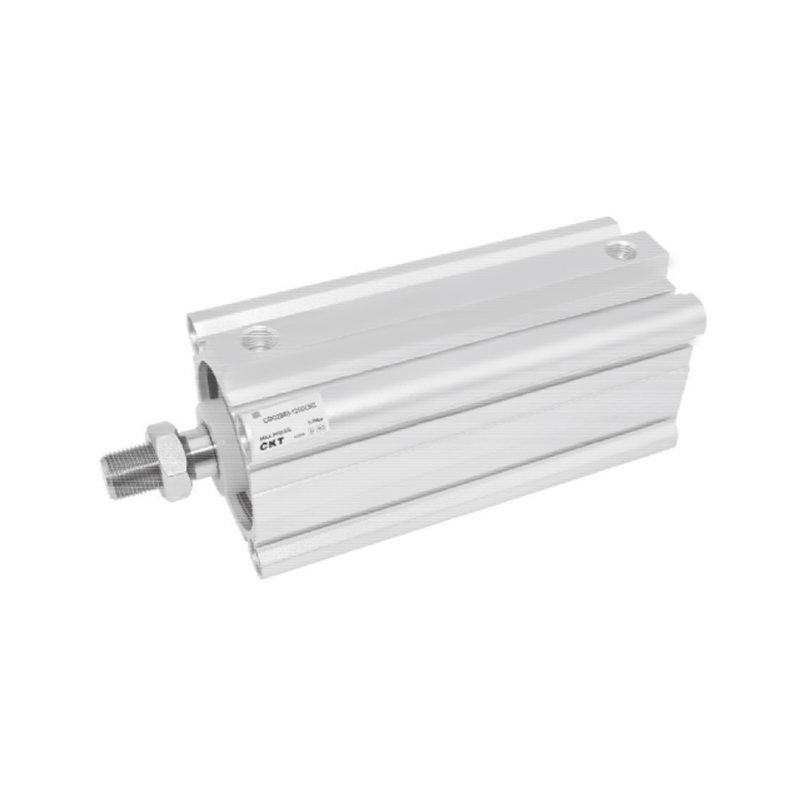

Тонкий цилиндр серии CQ2 (длинный ход)
  • Тонкий цилиндр серии CQ2 (длинный ход)
Тонкий цилиндр

Тонкий цилиндр серии CQ2 (длинный ход)

Тонкий цилиндр серии CQ2 (длинный ход) предназначен для применения в условиях ограниченного пространства с длинным ходом поршня. Он известен своей компактной конструкцией и надежной работой и подходит для различных сценариев промышленной автоматизации.

• Встроенное буферное устройство снижает воздействие: Передняя крышка цилиндра и поршень оснащены фиксированными буферными компонентами, которые эффективно снижают вибрацию и шум во время переключения и повышают стабильность работы.

• Компактный механизм крепления обеспечивает надежность: Цилиндр цилиндра и торцевая крышка соединены эффективным методом защелкивания, что обеспечивает компактную и стабильную конструкцию и повышенную общую долговечность.

• Удобная интеграция магнитного переключателя: Специальная конструкция цилиндра облегчает быструю установку магнитного переключателя и оптимизирует интеграцию функций измерения.

• Гибкие возможности магнитного зондирования: Магнит можно выборочно настроить для удовлетворения различных потребностей в измерениях и улучшения адаптируемости приложений.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Тонкий цилиндр серии CQ2 (большое отверстие)
СЛЕДУЮЩАЯ：Тонкий цилиндр серии CQ2
  • Размер отверстия (мм) 32 40 50 63 80 100
    жидкость Воздух
    Действие Двойного действия
    Диапазон рабочего давления 0,05~1,0 МПа
    Температура окружающей среды и жидкости С автоматическим переключателем: -10℃~ 60℃, без автоматического переключателя: -10℃~ 70℃
    Концевая резьба стержня Внутренняя резьба (Стандарт) Наружная резьба (Опция)
    Скорость поршня 50~500 мм/с
    Подушка Стандартный резиновый бампер
    Допуск на длину хода
    (мм)     		1.40
    Смазка Не требуется
    Монтаж Оба конца с резьбой (стандарт)
    Диаметр трубки Rc 1/8 1/4 3/8
    *Если вы хотите использовать смазку, используйте ISOVG32.

  • ():Размер магнита автоматического переключения, кроме D-A7

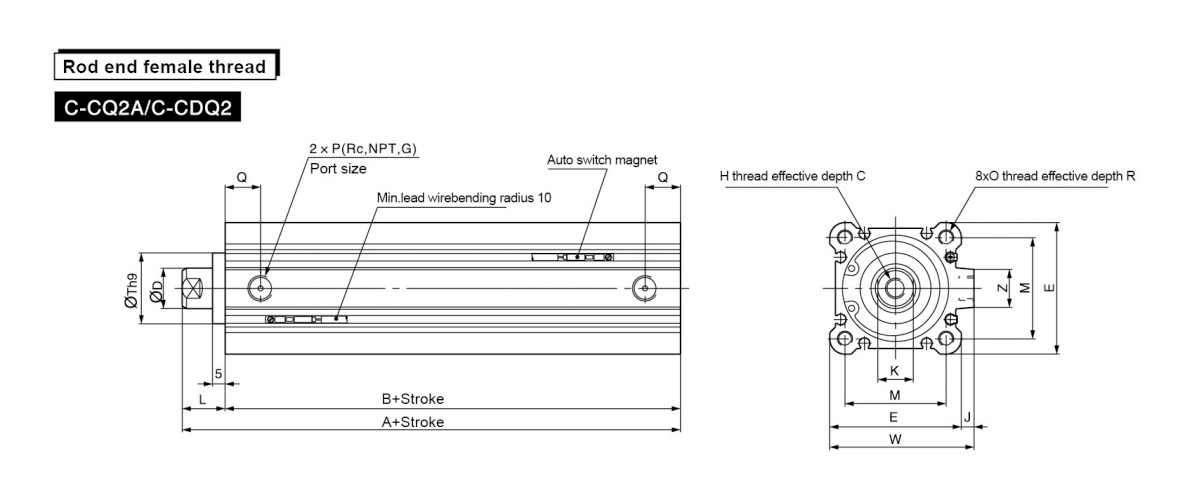

    Размер отверстия
    (мм)     		Инсульт A B C D E G H I J K L M O P Q R S ТГГ U Z
    32 125~200
    250 300     		62.5 45.5 13 16 45 5 М8×1,25 60 4.5 14 17 34 М6×1,0 RC1/8 12.5 10 58.5 22 0 31.5 14
    -0,052
    40 72 55 13 16 52 5 М8×1,25 69 5 14 17 40 М6×1,0 RC1/8 14 10 66 28 0 35 14
    -0,052
    50 73.5 55.5 15 20 64 5 М10×1,5 86 7 17 18 50 М8×1,5 RC1/4 14 14 80 35 0 41 19
    -0,062
    63 75 57 15 20 77 5 М10×1,5 103 7 17 18 60 М10×1,5 RC1/4 16.5 18 93
    35     		0 47.5 19
    -0,062
    80 86 66 21 25 98 5 М16×2,0 132 6 22 20 77 М12×1,75 RC3/8 19 22 112.5
    43     		0 57.5 26
    -0,062
    100 97.5 75.5 27 30 117 5 М20×2,5 156 6.5 27 22 94 М12×1,75 RC3/8 23 22 132.5
    59     		0 67.5 26
    -0,074

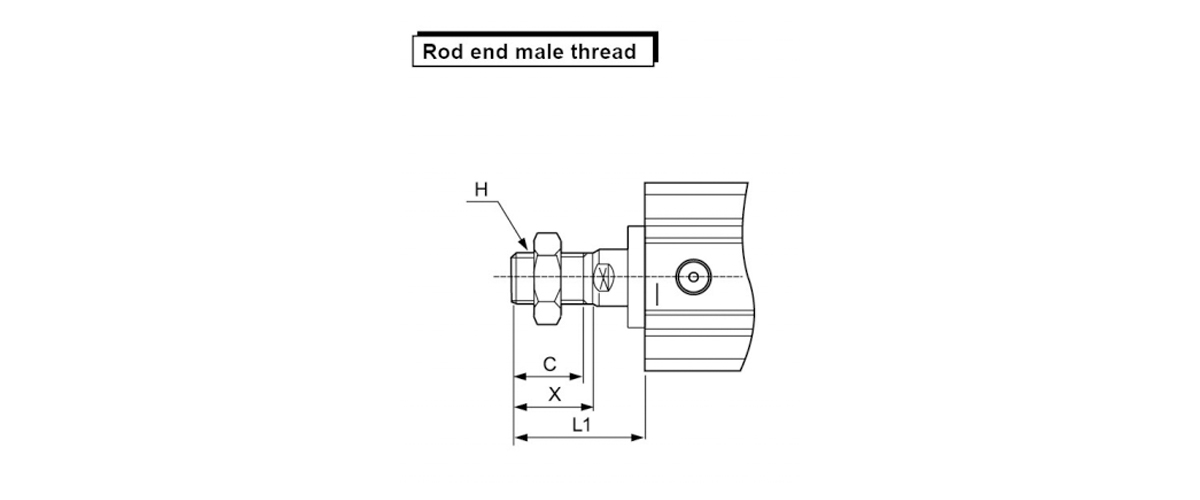

    Размер отверстия
    (мм)     		C H Л1 X
    32 20.5 М14×1,5 38.5 23.5
    40 20.5 М14×1,5 38.5 23.5
    50 26 М18×1,5 43.5 28.5
    63 26 М18×1,5 43.5 28.5
    80 32.5 М22×1,5 53.5 35.5
    100 32.5 М26×1,5 53.5 35.5
