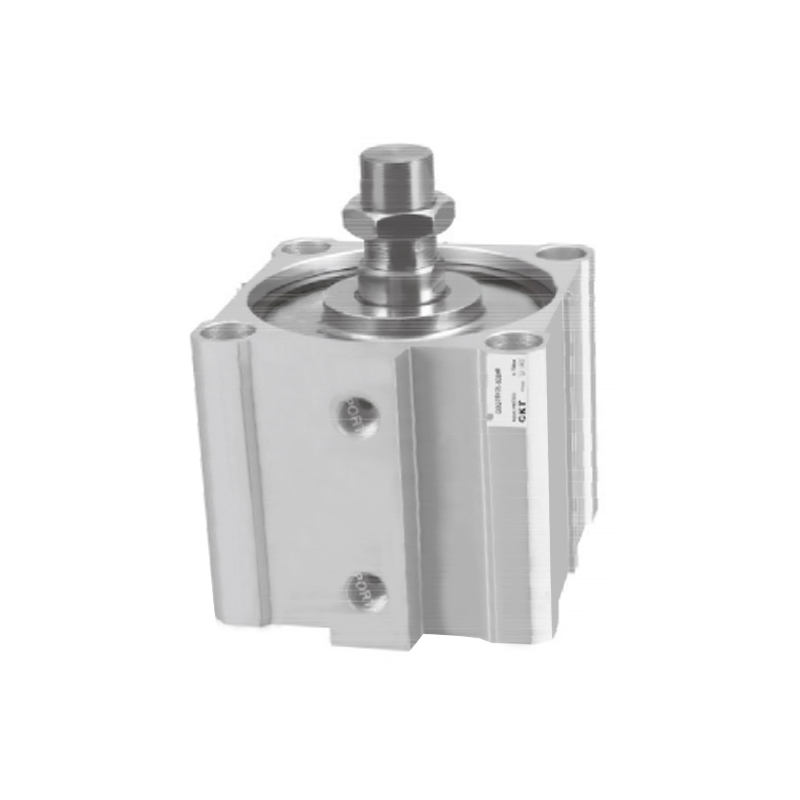

Тонкий цилиндр серии CQ2 (большое отверстие)
  • Тонкий цилиндр серии CQ2 (большое отверстие)
Тонкий цилиндр

Тонкий цилиндр серии CQ2 (большое отверстие)

Тонкие цилиндры серии CQ2 (большого диаметра) известны своим большим диаметром отверстия и являются типичным решением для компонентов привода в условиях ограниченного пространства в области промышленной автоматизации. Его основная концепция конструкции заключается в минимизации осевого размера установки при обеспечении необходимой выходной силы, обеспечивая большую гибкость при компоновке оборудования.

• Соответствие стандартам: Его конструкция и производство соответствуют требованиям действующих основных промышленных спецификаций.

• Структурное соединение: В корпусе цилиндра и торцевой крышке используется уникальный метод кольцевой фиксации, обеспечивающий стабильное и надежное соединение с чрезвычайно малыми осевыми размерами.

• Характеристики внутренней стены: Внутренняя стенка цилиндра обработана специальным методом поверхностного упрочнения, что придает ему превосходную износостойкость и обеспечивает длительный срок службы.

• Преимущество пространства: Значительно оптимизированная осевая длина является его выдающейся особенностью, которая может эффективно снизить потребность в пространстве для установки оборудования.

• Интеграция датчиков: Внешняя периферия цилиндра цилиндра имеет стандартизированную структуру канавок, облегчающую быструю установку и позиционирование датчика определения положения хода.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Тонкий цилиндр серии CQM (тип направляющего стержня)
СЛЕДУЮЩАЯ：Тонкий цилиндр серии CQ2 (длинный ход)
  • Размер отверстия (мм) 125 140 160 180 200
    жидкость Воздух
    Действие Двойного действия
    Испытательное давление 1,5 МПа (15,3 кгс/см²)
    Макс.Рабочее давление 1,0 МПа (10,2 кгс/см²)
    Мин.Рабочее давление 0,05 МПа (0,51 кгс/см²)
    Температура окружающей среды и жидкости -10~ 60℃
    Концевая резьба стержня Внутренняя резьба (стандарт), наружная резьба (опция)
    Подушка Стандартный резиновый бампер
    Поршень 50-500 мм/с 20-400 мм/с
    Допуск на длину хода 1.40
    *Смазка Не требуется
    Монтаж Сквозная мотыга и оба конца с резьбой
    Диаметр трубки Rc(ПТ)3/8 Rc(ПТ)1/2
    *Если вы хотите использовать смазку, используйте ISOVG32.

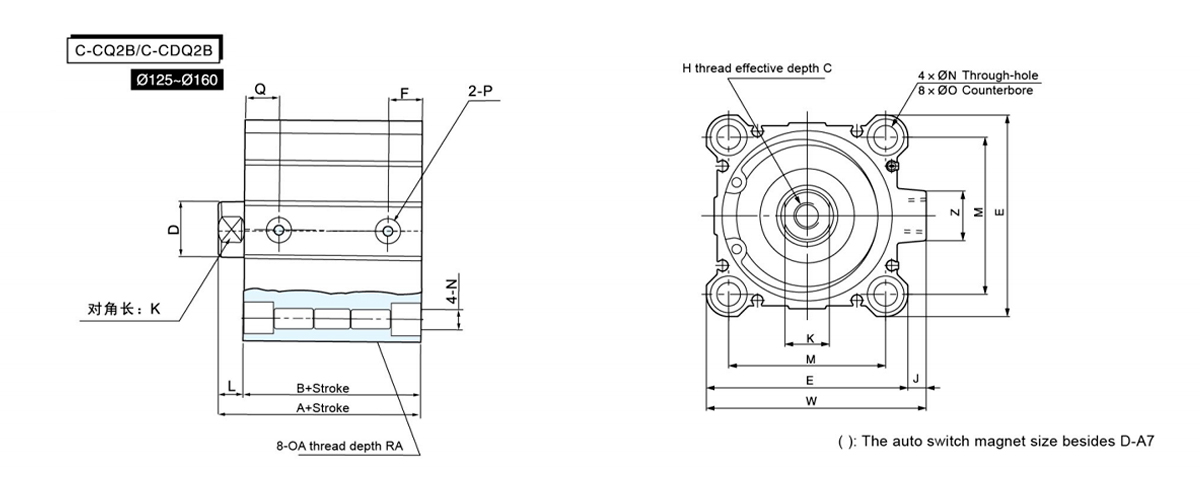

  • Отверстие
    Размер     		Стандартный ход (мм) A B C D E F H I J K L M N ОА ОБ P Q РА РБ Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 М22×2,5 190 11 32 16 114 12.5 М14×2 21.2 Пк3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 М22×2,5 210 10 32 16 128 12.5 М14×2 21.2 Пк3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 М24×3 238 10 36 17 144 14.5 М16×2 24.2 Пк3/8 27.5 28 21.2 32

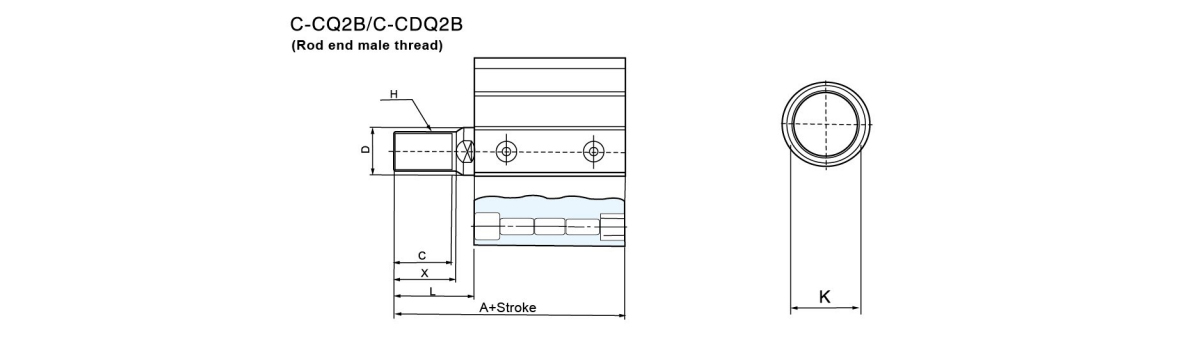

    Отверстие Size
    (мм)     		A C D H K L X
    125 141 42 Ø36 М30×1,5 32 58 45
    140 141 42 Ø 36 М30×1,5 32 58 45
    160 155 47 Ø40 М36×1,5 36 64 50

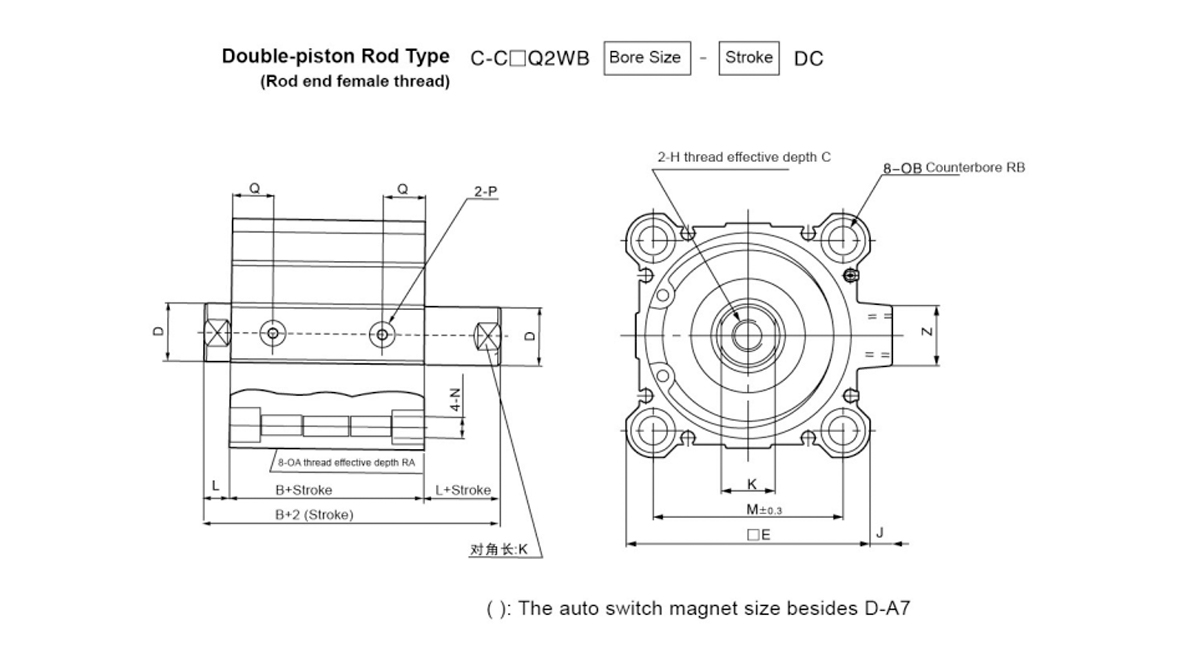

    Отверстие Size Стандартный ход A B C D E H I J K L M N ОА ОБ P Q РА РБ Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22,5) Ø36 142 М22×2,5 190 11 32 16 114 12.5 М14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22,5) Ø36 158 М22×2,5 210 10 32 16 128 12.5 М14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26,5) Ø40 178 М24×3 238 10 36 17 144 14.5 М16×2 24.2 45724 27.5 28 21.2 32

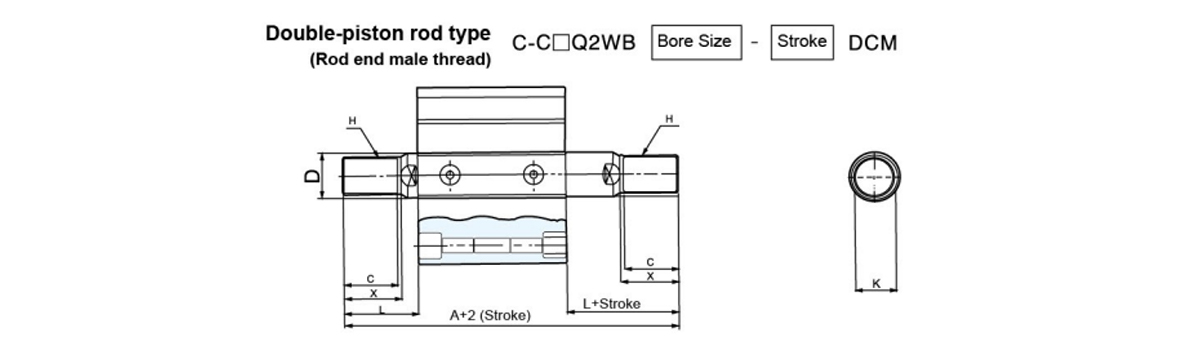

    Отверстие Size A C D H K L X
    125 199 42 Ø36 М30×1,5 32 58 45
    140 199 42 Ø36 М30×1,5 32 58 45
    160 219 47 Ø40 М36×1,5 36 64 50
