Тонкий цилиндр серии CQM (тип направляющего стержня) Поставщики

Главная / Продукты / Воздушный цилиндр / Тонкий цилиндр / Тонкий цилиндр серии CQM (тип направляющего стержня)

Тонкий цилиндр серии CQM (тип направляющего стержня) Тонкий цилиндр серии CQM (тип направляющего стержня) Тонкий цилиндр серии CQM (тип направляющего стержня)
  • Тонкий цилиндр серии CQM (тип направляющего стержня)
  • Тонкий цилиндр серии CQM (тип направляющего стержня)
  • Тонкий цилиндр серии CQM (тип направляющего стержня)
Тонкий цилиндр

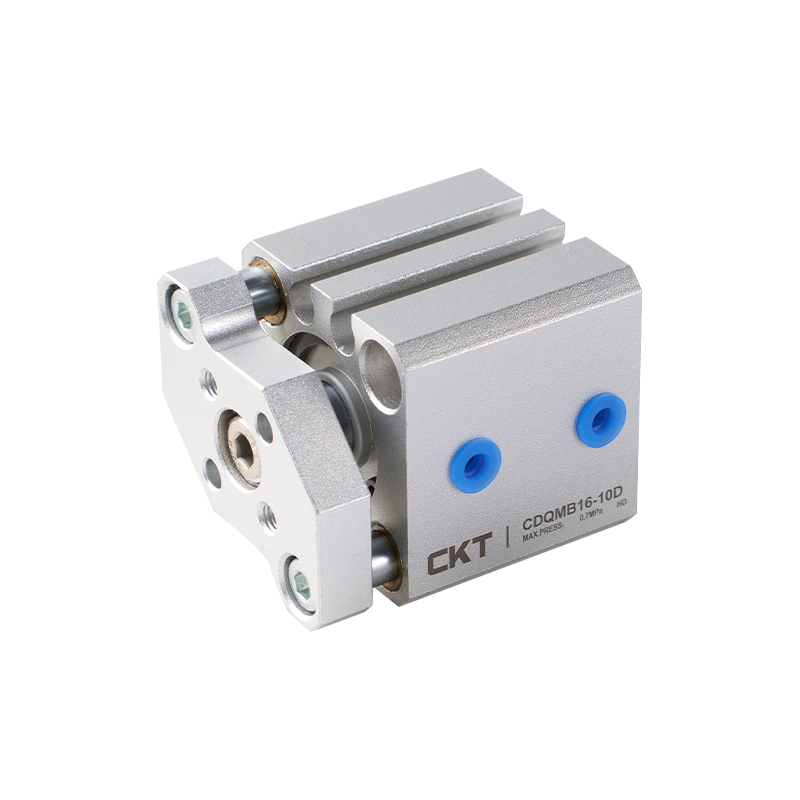

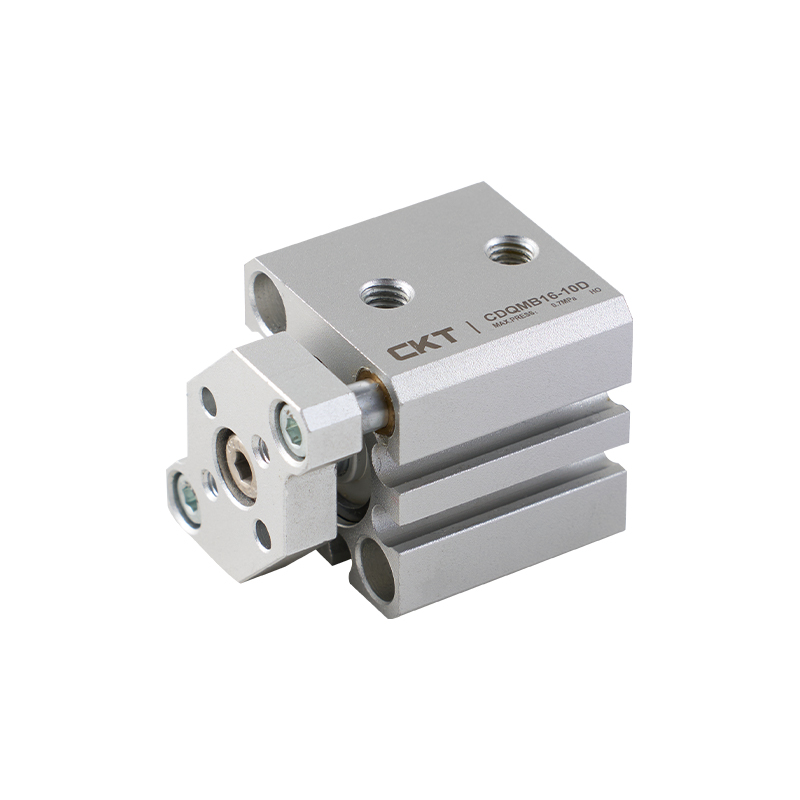

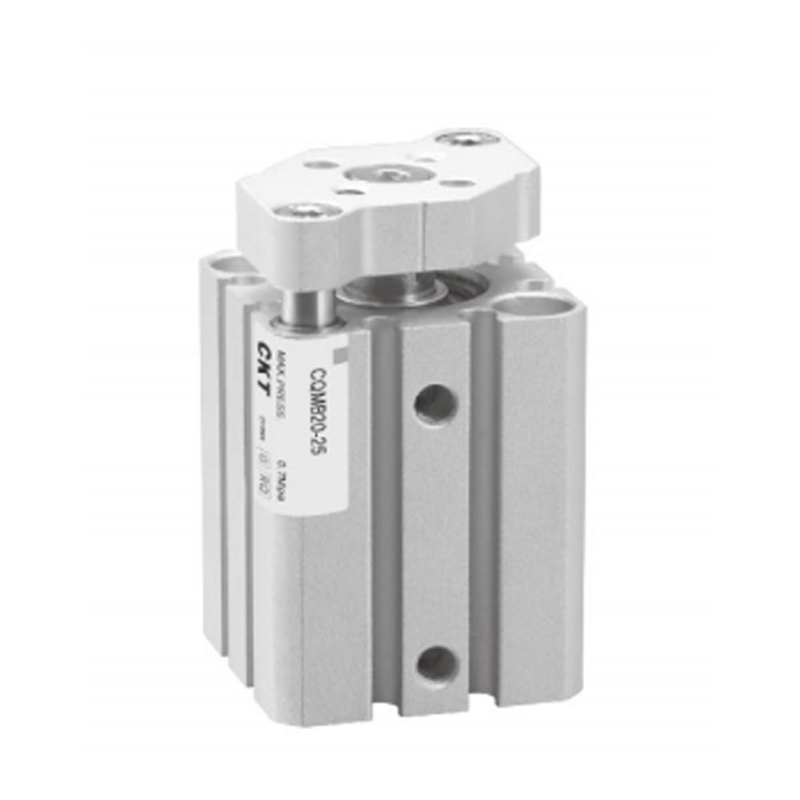

Тонкий цилиндр серии CQM (тип направляющего стержня)

Тонкий цилиндр серии CQM (типа направляющего стержня) предназначен для направляющих высокой жесткости и компактного пространства. Он объединяет функции поддержки нагрузки и предотвращения скручивания благодаря конструкции с двойным направляющим стержнем для удовлетворения потребностей точного позиционирования.

1. Стандартизированная и усиленная конструкция.
Следуя спецификациям стандарта JIS, он использует интегрированную конструкцию с двойным направляющим стержнем, обеспечивающую структурную жесткость и эксплуатационную стабильность.

2. Космическая адаптируемость
Компактный корпус значительно снижает требования к пространству для установки и подходит для сценариев автоматизации с ограниченным пространством.

3. Комбинированная антиэксцентричная нагрузка.
Система с двумя направляющими стержнями одновременно подавляет смещение вращения, обеспечивает превосходные характеристики защиты от изгиба и скручивания и адаптируется к условиям асимметричной нагрузки.

4. Совместимость с высокой нагрузкой
Механизм направляющего стержня может выдерживать большие нагрузки движения и боковые силы, уменьшая стрессовое воздействие консольных условий на корпус цилиндра.

5. Точное управление направляющей.
Конечная точность отсутствия вращения составляет ≤±0,2°, что обеспечивает высокую точность траектории линейного движения.

6. Совместимость установки
Установочные размеры основного корпуса совместимы со стандартными тонкими цилиндрами тех же характеристик, что обеспечивает быструю замену или модернизацию оборудования.

Эл. почта: manager@cktworld.com
Скачать
ПРЕДЫДУЩАЯ：Новый тонкий цилиндр серии CQS
СЛЕДУЮЩАЯ：Тонкий цилиндр серии CQ2 (большое отверстие)

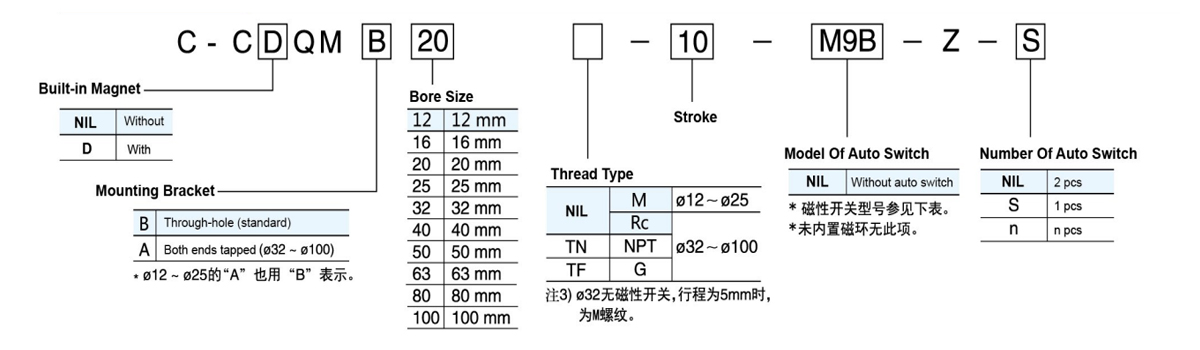

  • Действие Одинарный стержень, двойного действия
    Макс.Рабочее давление 1,0   МПа
    Мин.Рабочий
    Давление     		Ø12, Ø16 0,12   МПа
    Ø20~0100 0,1   МПа
    Ambinet и температура жидкости Без автоматического переключателя: -10 ~ 70 ℃, с автоматическим переключателем: -10 ~ 60 ℃ (без замерзания)
    Подушка Обе стороны бампера
    Допуск на длину хода 10 мм
    Скорость поршня Ø12~Ø40 50~500     мм/с
    Ø50~Ø100 50~300     мм/с

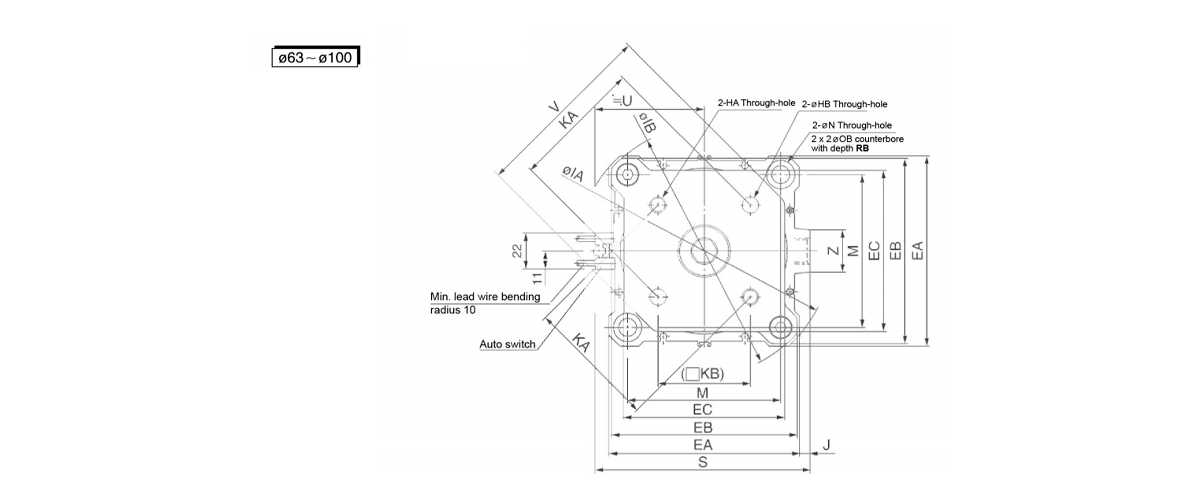

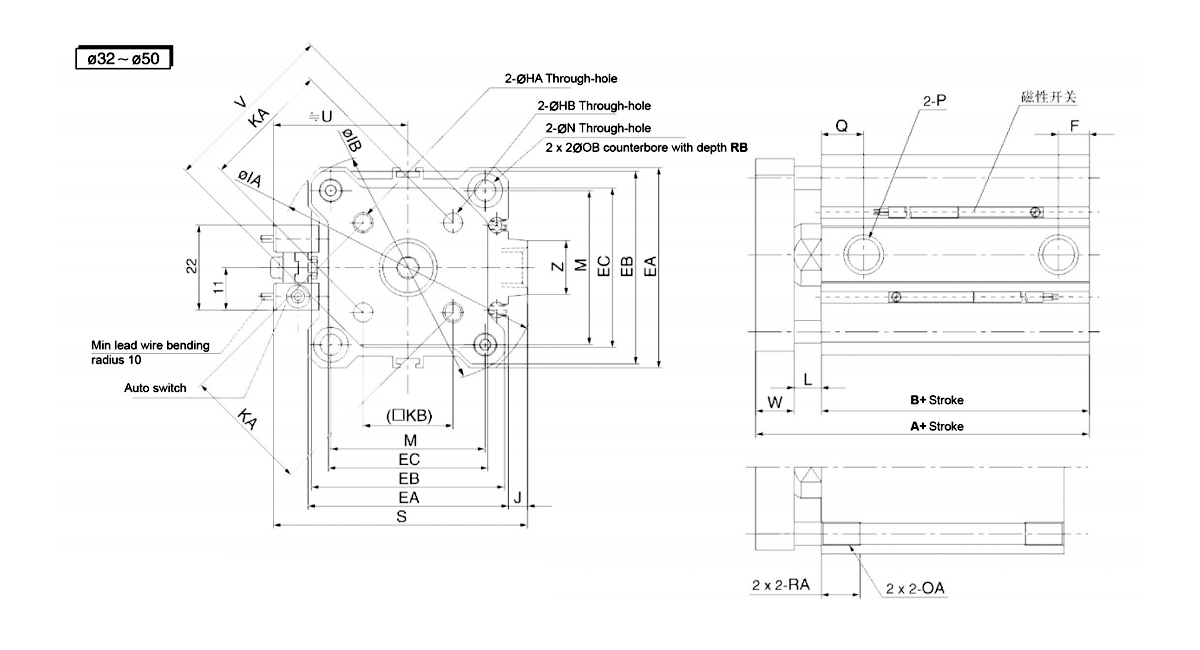

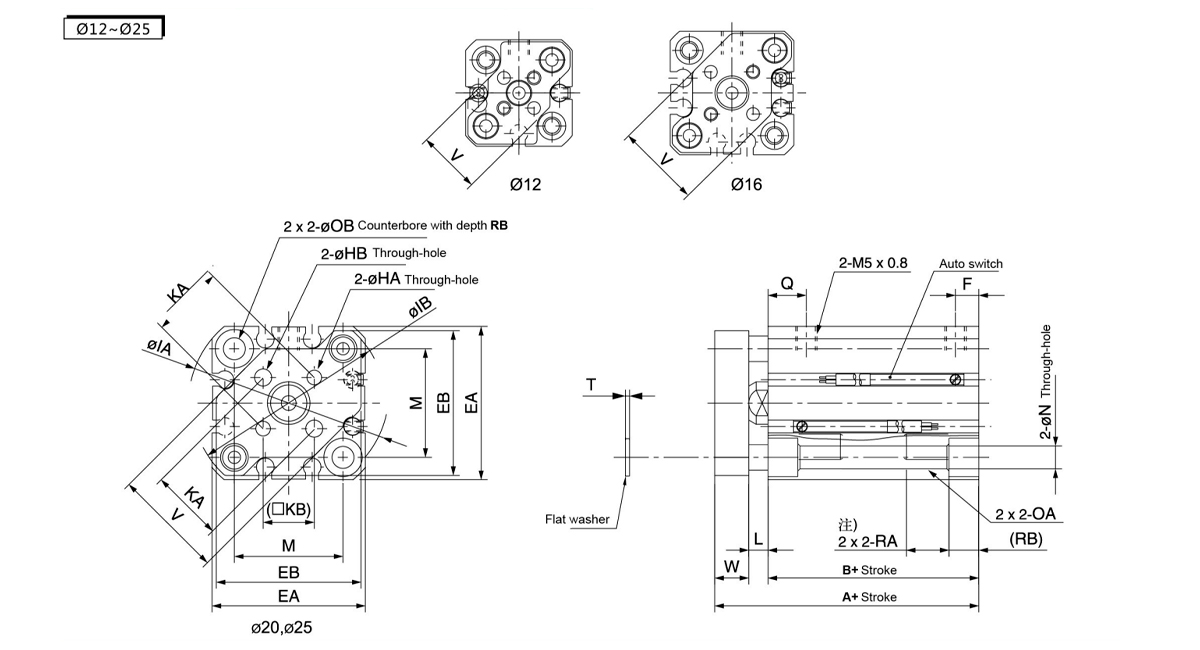

  • Отверстие
    Размер
    (мм)     		Инсульт
    Диапазон
    (мм)     		Без автоматического переключения С автоматическим переключением советник ЭБ F ХА ОА полупансион ИА ИБ КА КБ L M N ОБ Q РА РБ T V W
    A B A B
    12 5~30 26.5 17 31.5 22 25 24 5 М3×0,5 М4×0,7 3 32 31.5 10 7.1 3.5 15.5 3.5 6.5 7.5 7 4 0.5 14.9 6
    16 5~30 26.5 17 31.5 22 29 28 5 М3×0,5 М4×0,7 3 38 37 14 9.9 3.5 20 3.5 6.5 7.5 7 4 0.5 20 6
    20 5~50 32 19.5 42 29.5 36 34 5.5 М4×0,7 М6×1,0 4 47 45.5 17 12 4.5 25.5 5.4 9 9 10 7 1 26 8
    25 5~50 35.5 22.5 45.5 32.5 40 38 5.5 М5×0,8 М6×1,0 5 52 50.5 22 15.6 5 28 5.4 9 11 10 7 1 30 8

    Оба конца с резьбой (C-CQMA)
    Отверстие Size
    (мм)     		ХА ОА полупансион ИА ИБ J КА КБ L M N ОБ РА РБ S U V W Z
    32 М5×0,8 М6×1,0 5 60 58.5 4.5 28 19.8 7 34 5.5 9 10 7 58.5 31.5 38 10 14
    40 М5×0,8 М6×1,0 5 69 67.5 5 33 23.3 7 40 5.5 9 10 7 66 35 46 10 14
    50 М6×1,0 М8×1,25 6 86 84.5 7 42 29.7 8 50 6.6 11 14 8 80 41 58 12 19
    63 М6×1,0 М10×1,5 6 02 103 100 7 50 02 35.4 8 60 9 14 18 10.5 93 47.5 69 12 19
    80 М8×1,25 М12×1,75 8 02 132 129 6 65 02 46 10 77 11 17.5 22 13.5 112.5 57.5 89 14 26
    100 М10×1,5 М12×1,75 10 0,2 156 153 6.5 80 02 56.6 10 94 11 17.5 22 13.5 132.5 67.5 113 16 26


    Отверстие Size
    (мм)
    Инсульт Range
    (мм)     		Без автоматического переключения С автоматическим переключением советник ЭБ ЕС
    A B F Q P A B F Q P
    - ТН ТФ - ТН ТФ
    32 5 40 23 5.5 11.5 М5×0,8 - - 50 33 7.5 10.5 Рк1/8 НПТ1/8 Г1/8 45 43 34.4
    10~50 7.5 10.5 Рк1/8 НПТ1/8 Г1/8
    75 ·100 50 33
    40 5~50 46.5 29.5 8 11 Рк1/8 НПТ1/8 Г1/8 56.5 39.5 8 11 Рк1/8 НПТ1/8 Г1/8 52 50 41.4
    75 ·100 56.5 39.5
    50 10~50 50.5 30.5 10.5 10.5 Рк1/4 НПТ1/4 Г1/4 60.5 40.5 10.5 10.5 Рк1/4 НПТ1/4 Г1/4 64 62 53.4
    75 ·100 60.5 40.5
    63 10~50 56 36 10.5 15 Рк1/4 НПТ1/4 Г1/4 66 46 10.5 15 Рк1/4 НПТ1/4 Г1/4 77 74 59.6
    75 ·100 66 46
    80 10~50 67.5 43.5 12.5 16 Пк3/8 НПТ3/8 G3/8 77.5 53.5 12.5 16 Пк3/8 НПТ3/8 G3/8 98 95 79.5
    75 ·100 77.5 53.5
    100 10~50 79 53 13 23 Пк3/8 НПТ3/8 G3/8 89 63 13 23 Пк3/8 НПТ3/8 G3/8 117 114 99
    75 ·100 89 63
